การบิดตัวของชิ้นส่วนที่ฉีดขึ้นรูป

ชิ้นส่วนพลาสติกที่ฉีดขึ้นรูปมักจะเบี่ยงเบนไปจากรูปแบบที่ต้องการ หลังจากการผลิตและไม่เป็นไปตามแบบแต่เดิม การบิดตัวและการหดตัวเป็นเรื่องปกติ และทำให้ผู้ผลิตเครื่องมือและแม่พิมพ์ยุ่งอยู่กับการพัฒนาผลิตภัณฑ์ ปัญหานี้ยังสร้างความท้าทายให้กับนักมาตรวิทยา จะประเมินการบิดตัวได้อย่างเหมาะสมระหว่างการประเมินชิ้นส่วน โดยไม่ก่อให้เกิดเศษวัสดุที่ไม่จำเป็นได้อย่างไร

การฉีดขึ้นรูปช่วยให้สามารถผลิตชิ้นส่วนพลาสติกที่มีรูปทรงเรขาคณิตซับซ้อนได้อย่างคุ้มค่า ด้วยขั้นตอนการทำงานเพียงขั้นตอนเดียว อย่างไรก็ตาม ชิ้นส่วนพลาสติกมักบิดเบี้ยวหลังการผลิต เนื่องมาจากวัสดุและพารามิเตอร์ของกระบวนการ การปรับแม่พิมพ์เป็นงานที่ต้องอาศัยความพยายามมากและมีค่าใช้จ่ายสูง โดยมักต้องใช้การแก้ไขหลายรอบเพื่อให้ได้รูปทรงชิ้นส่วนที่ต้องการ

การเปลี่ยนกระบวนการและพารามิเตอร์วัสดุ

พารามิเตอร์แม่พิมพ์ เช่น ระบบรันเนอร์ ความเย็นและการดีดออก รวมไปถึงพารามิเตอร์ของเครื่องจักร เช่น แรงดันในการฉีด แรงดันคงที่ เวลาในการคงที่และทำให้เย็น สามารถใช้เพื่อส่งผลเชิงบวกต่อระดับของการบิดตัวและการหดตัวได้ อย่างไรก็ตาม การบิดตัวจะไม่ทำให้การทำงานของชิ้นส่วนลดลงโดยอัตโนมัติ และจะต้องพิจารณาแยกต่างหาก การบิดตัวส่งผลต่อการทำงานจริงหรือไม่ และต้องปรับแม่พิมพ์อย่างไร

การวัดชิ้นส่วนตามความเป็นจริง

ในทางมาตรวิทยา จะใช้อุปกรณ์จับยึดเพื่อวางชิ้นส่วนพลาสติกแบบแข็งในสถานการณ์การทดสอบที่กำหนดทางกลเกินกว่าที่กำหนดสำหรับขั้นตอนการวัด อุปกรณ์จับยึดจำลองสถานะการติดตั้งของชิ้นส่วน วิธีนี้ช่วยให้สามารถชดเชยการบิดตัวในระหว่างการวัดเพื่อให้ได้ผลลัพธ์ที่มีความหมาย

อย่างไรก็ตาม ผลการตรวจสอบเมื่อใช้อุปกรณ์จับยึดเชิงกลไม่น่าเชื่อถือเสมอไป ซึ่งขั้นตอนการวัดแบบเดียวกันอาจให้ผลลัพธ์ที่แตกต่างกันได้ (ค่าที่วัดได้กระจัดกระจาย) แต่หากวัดชิ้นส่วนโดยไม่มีอุปกรณ์วัด ขนาดก็จะเกินขีดจำกัดหรือไม่สามารถวัดได้เลย และชิ้นส่วนพลาสติกก็จะถูกทิ้งเป็นเศษวัสดุ

ถึงแม้ว่าอุปกรณ์จับยึดจะถูกนำมาใช้บ่อยมากในมาตรวิทยาแบบออปติคอล แต่ไม่สามารถใช้กับชิ้นส่วนในระบบเอกซเรย์โดยคอมพิวเตอร์ได้ การติดตั้งโลหะจะรบกวนการได้มาซึ่งข้อมูลการวัด

1 การวัด 2 ผลลัพธ์

แอป De-Warp ชดเชยการบิดตัวโดยใช้อัลกอริทึมที่ทรงพลัง แทนที่จะใช้จุดยึดแบบกลไก คุณสามารถกำหนดจุดยึดเสมือนจริงในซอฟต์แวร์ได้ ซึ่งหมายความว่า คุณวัดชิ้นส่วนที่ไม่ได้ยึดในสถานะเดิม จากนั้นจึงสร้างผลการวัดในสถานะยึดด้วยการคลิกในซอฟต์แวร์เพียงไม่กี่ครั้ง โดยไม่ต้องติดตั้งอุปกรณ์จับยึดเลย! ด้วยผลการวัดเพียงครั้งเดียว คุณจะได้รับคำตอบหลายคำตอบในเวลาเดียวกัน: การบิดตัวที่แท้จริงคืออะไร สามารถชดเชยการบิดตัวทางกลไกระหว่างการติดตั้งหรือประกอบได้หรือไม่ ชิ้นส่วนยังใช้งานได้หรือไม่ แม้จะมีการบิดตัว De-Warp มีให้บริการเป็นแอปฟรีสำหรับผลิตภัณฑ์ใบอนุญาตซอฟต์แวร์ ZEISS INSPECT Optical 3D และ ZEISS INSPECT X-Ray

De-Warp ทำงานอย่างไร

เทคโนโลยีที่เป็นนวัตกรรมอาศัยนี้ Voxelizer ที่พัฒนาขึ้นเป็นพิเศษ โมเดลการเสียรูปจะได้รับการคำนวณโดยใช้แรงเสมือนจริงกับชิ้นส่วนโดยการกำหนดจุดยึดหลายจุด ด้วยวิธีนี้ ชิ้นส่วนจะถูกถ่ายโอนไปยังสถานะถูกหนีบด้วยการคลิกเพียงครั้งเดียว ในการเปรียบเทียบแบบเต็มพื้นที่การวัดด้วยแบบจำลอง CAD ผลการวัดสามารถสลับไปมาระหว่างสองสถานะได้อย่างง่ายดาย (ไม่หนีบ/หนีบ)
  • De-Warp ด้วยการสแกน 3D

  • De-Warp ด้วย CT

  • ใช้แอป De-Warp ในซอฟต์แวร์ ZEISS INSPECT Optical 3D และวัดชิ้นส่วนของคุณโดยไม่ต้องจับยึด ***โปรดทราบว่าตอนนี้ซอฟต์แวร์ของเราเรียกว่า ZEISS INSPECT***
    De-Warp ด้วยการสแกน 3D
  • De-Warp เป็นแอปฟรีสำหรับซอฟต์แวร์ ZEISS INSPECT X-Ray ซึ่งช่วยให้คุณประเมินการบิดตัวได้อย่างถูกต้อง ***โปรดทราบว่าตอนนี้ซอฟต์แวร์ของเราเรียกว่า ZEISS INSPECT***
    De-Warp ด้วย CT

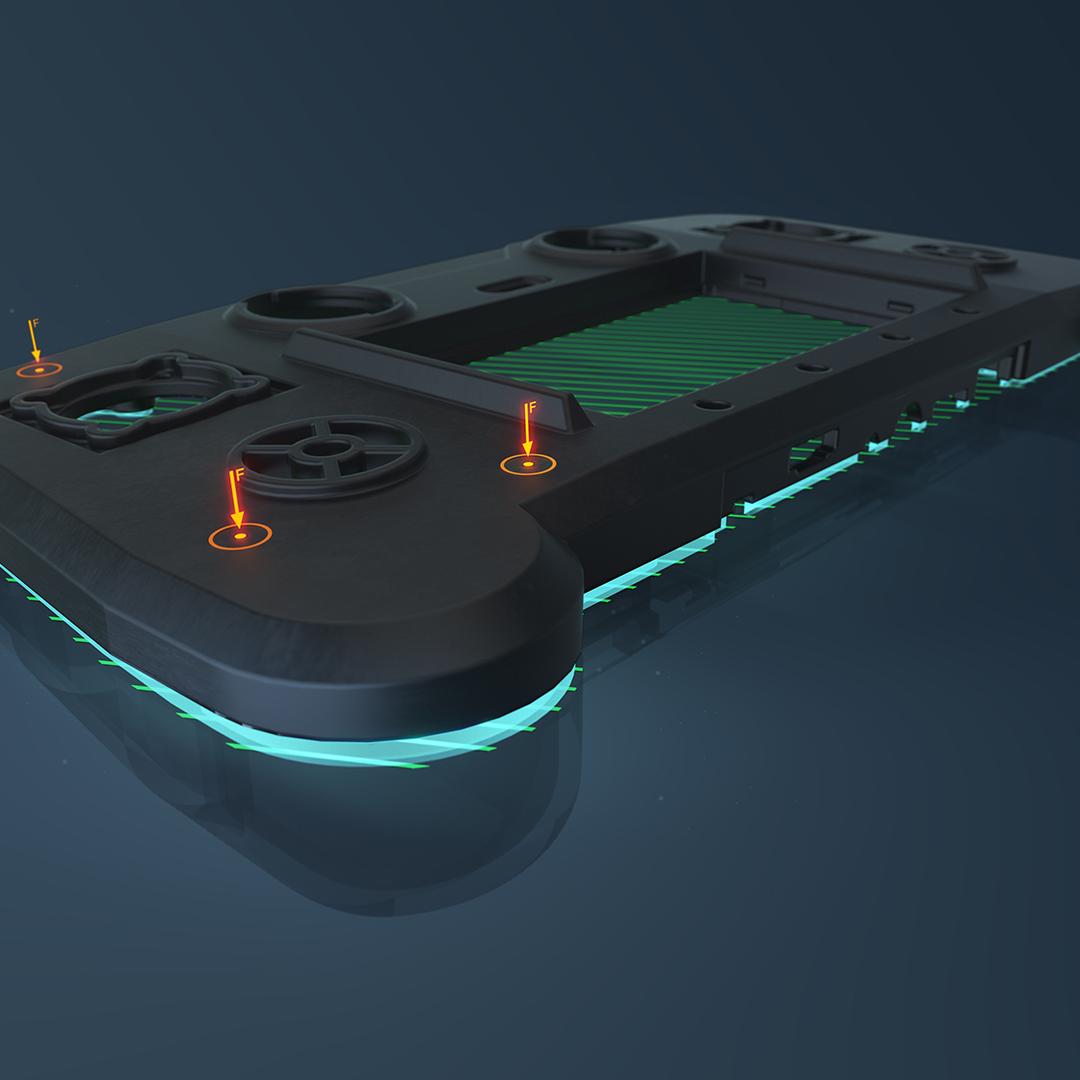

การชดเชยการบิดตัวบนชิ้นส่วนพลาสติกแบบเสมือนจริง

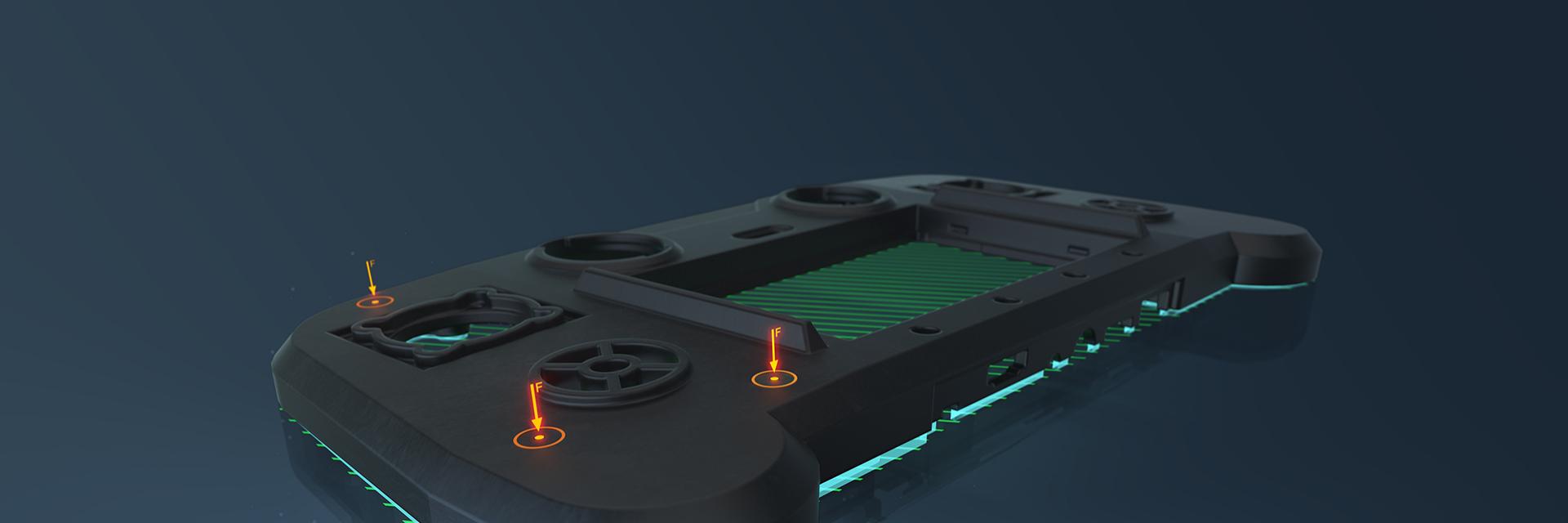

การชดเชยการบิดตัวบนชิ้นส่วนพลาสติกแบบเสมือนจริง

การชดเชยการบิดตัวบนชิ้นส่วนพลาสติกแบบเสมือนจริง

ด้วย De-Warp คุณจะสามารถวัดชิ้นส่วนของคุณในสภาพหนีบที่เสมือนจริง และช่วยประหยัดเวลาและต้นทุน

  • ไม่จำเป็นต้องจับยึด
  • ลดชิ้นงานที่เสียหาย
  • ประเมินชิ้นส่วนของคุณอย่างถูกต้อง
