ZEISS CORRELATE

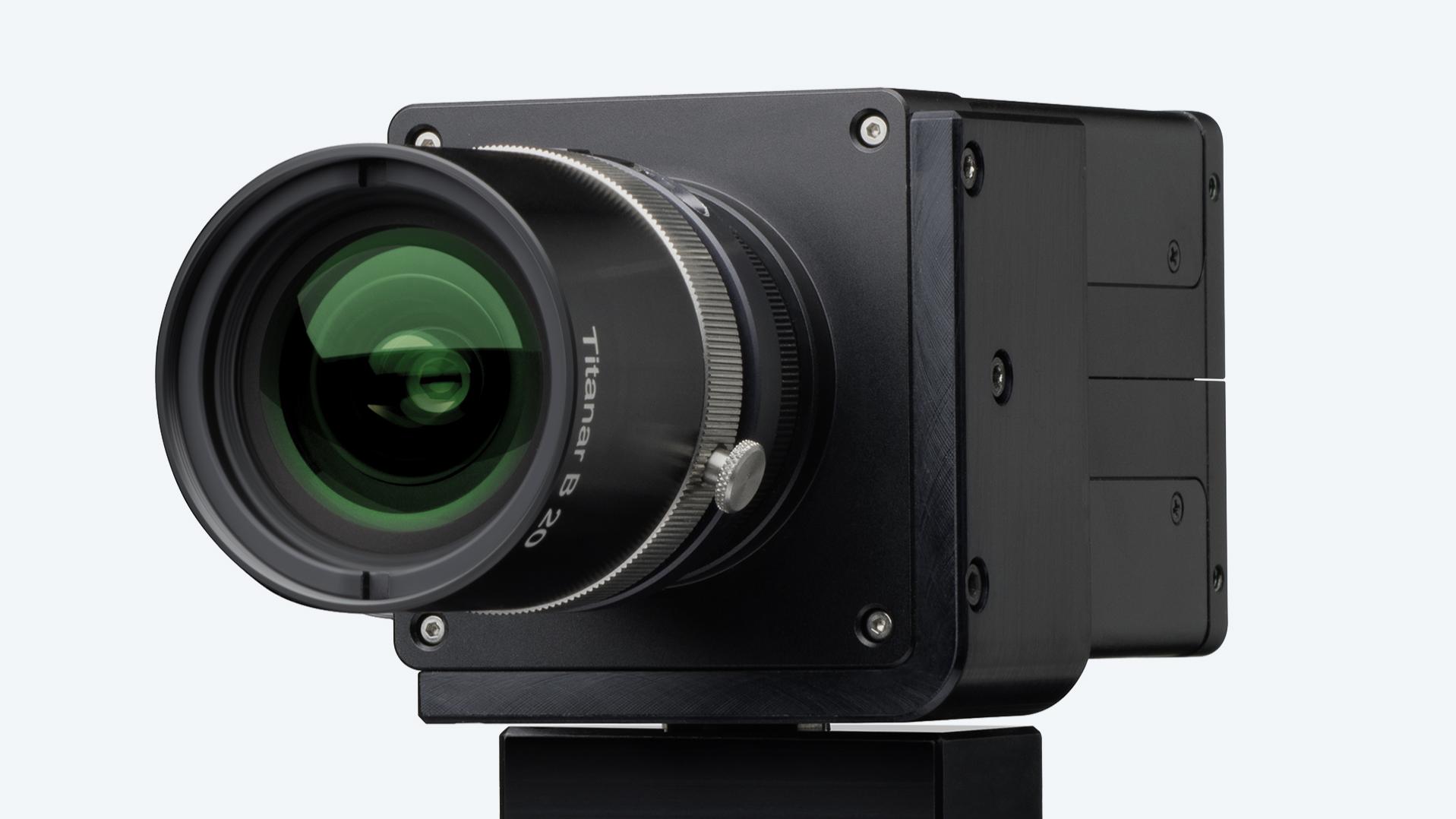

ZEISS CORRELATE มีฟังก์ชั่นการควบคุมกล้องและการบันทึกในตัวสำหรับกล้อง USB 3 ที่เป็นไปตามมาตรฐาน GenICam ด้วยสิ่งนี้ คุณจะมีทุกอย่างที่จะเริ่มต้นความสัมพันธ์ของภาพดิจิทัล 2 มิติ และการติดตามจุด 2 มิติ การรับภาพ 2 มิติและการประเมินข้อมูลที่รวมถึงฟังก์ชั่นการรายงาน

ZEISS CORRELATE รวมถึงฟังก์ชั่นต่าง ๆ สำหรับการจัดแนวข้อมูลการวัด โดยรวมถึง: การจัดแนวที่อิงตามการแปลงแบบ 3-2-1, การจัดแนวที่อิงตามองค์ประกอบทางเรขาคณิตหรือพิกัด 3 มิติ, การจัดแนวในระบบแกนโคออร์ดิเนตของชิ้นส่วน, การจัดแนวโดยใช้จุดอ้างอิงและขั้นตอนการจัดพอดีที่สุด (best-fit) แบบต่าง ๆ เช่นการจัดพอดีที่สุดสำหรับทุกส่วน และการจัดพอดีที่สุดสำหรับชิ้นส่วน นอกจากนี้ การใช้ฟังก์ชั่น "แปลงตามส่วนประกอบ" จะสามารถชดเชยการเคลื่อนที่ของวัตถุแข็งเกร็งได้ โดยในการชดเชยการเคลื่อนที่ของวัตถุแข็งเกร็งจะมีการเคลื่อนที่สัมพัทธ์ของส่วนประกอบอ้างอิงเทียบกับส่วนประกอบอื่น ส่วนประกอบอ้างอิงทำหน้าที่เป็นข้อมูลอ้างอิงคงที่ในพื้นที่ 3 มิติ

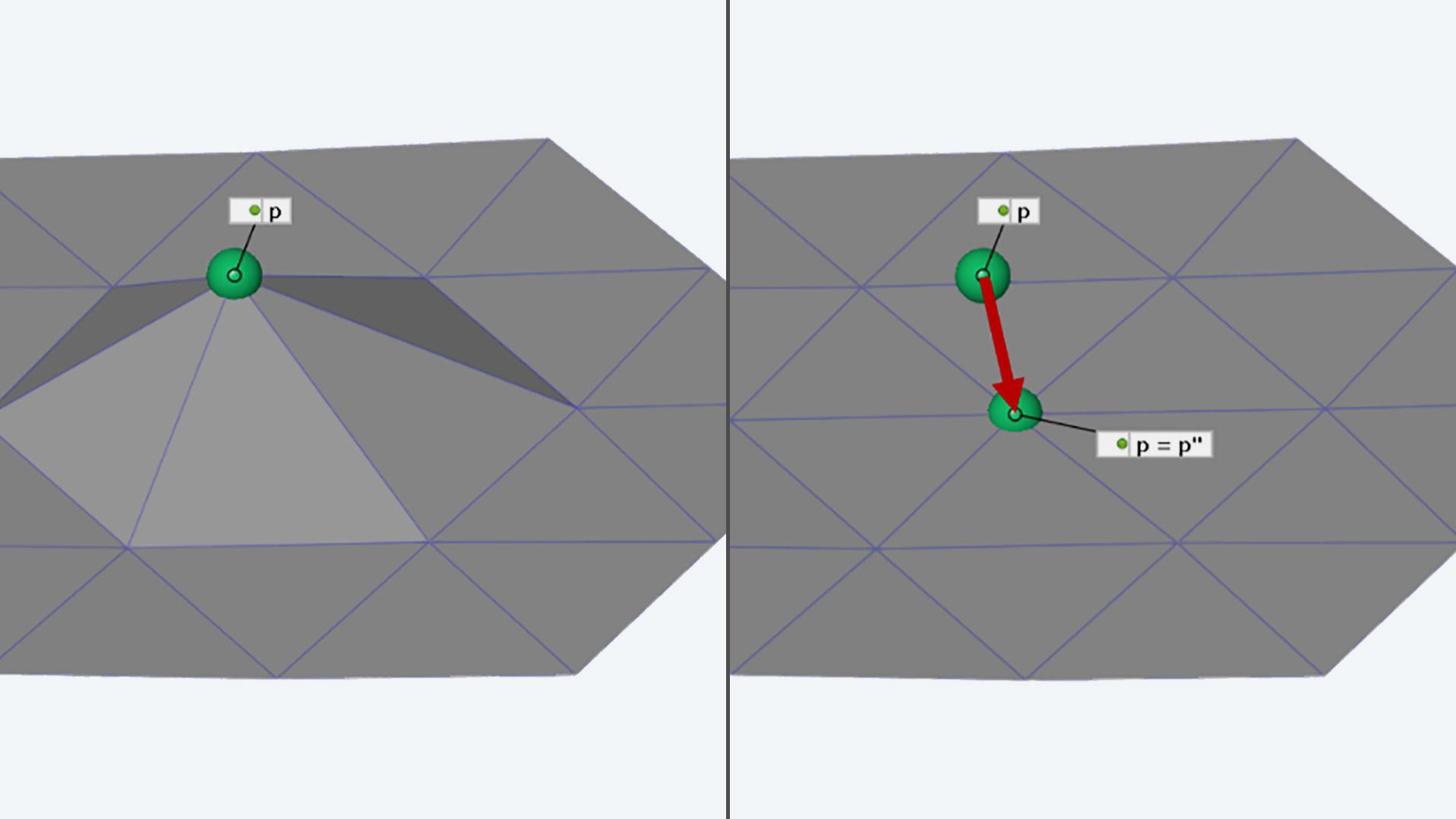

ด้วยอัลกอริทึมอัจฉริยะสำหรับการตรวจจับและกำจัดค่าผิดปกติของการวัดในเมชพิกัด 3 มิติ ARGUS จุดและช่องที่ไม่พึงประสงค์ในข้อมูลการวัด 3 มิติจะไม่เกิดขึ้นอีก
ค่าผิดปกติของการวัดจะถูกตรวจจับและแก้ไขโดยอัตโนมัติโดย ZEISS CORRELATE: เพื่อการประเมินผลที่แม่นยำและรวดเร็วยิ่งขึ้นและการสร้างรายงานใน ARGUS

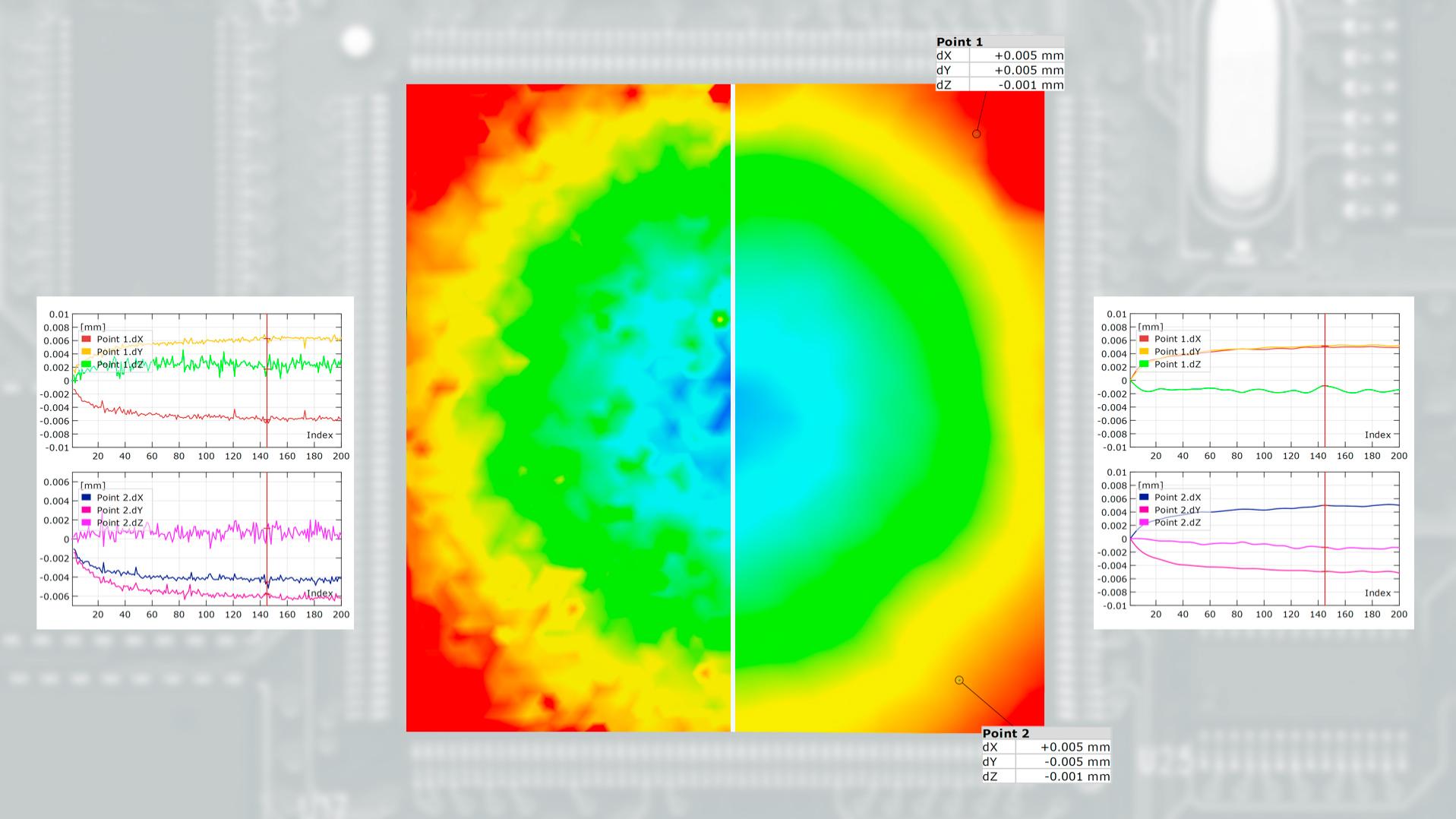

ฟังก์ชั่นนี้ให้ความเป็นไปได้ในการกรองพิกัดในโปรเจกต์ ARAMIS เมื่อเวลาผ่านไป (ใช้ได้กับพื้นผิว จุดบนด้าน และส่วนประกอบจุด) จึงช่วยให้คุณได้รับความแม่นยำที่สูงยิ่งขึ้นในการวัดความเครียดและการกระจัด และเพื่อลดผลกระทบของการรบกวนอย่างมีนัยสำคัญ เช่น การไหลของอากาศที่ปั่นป่วน ซึ่งเกิดจากการพาความร้อนหรือเอฟเฟกต์ Moiré

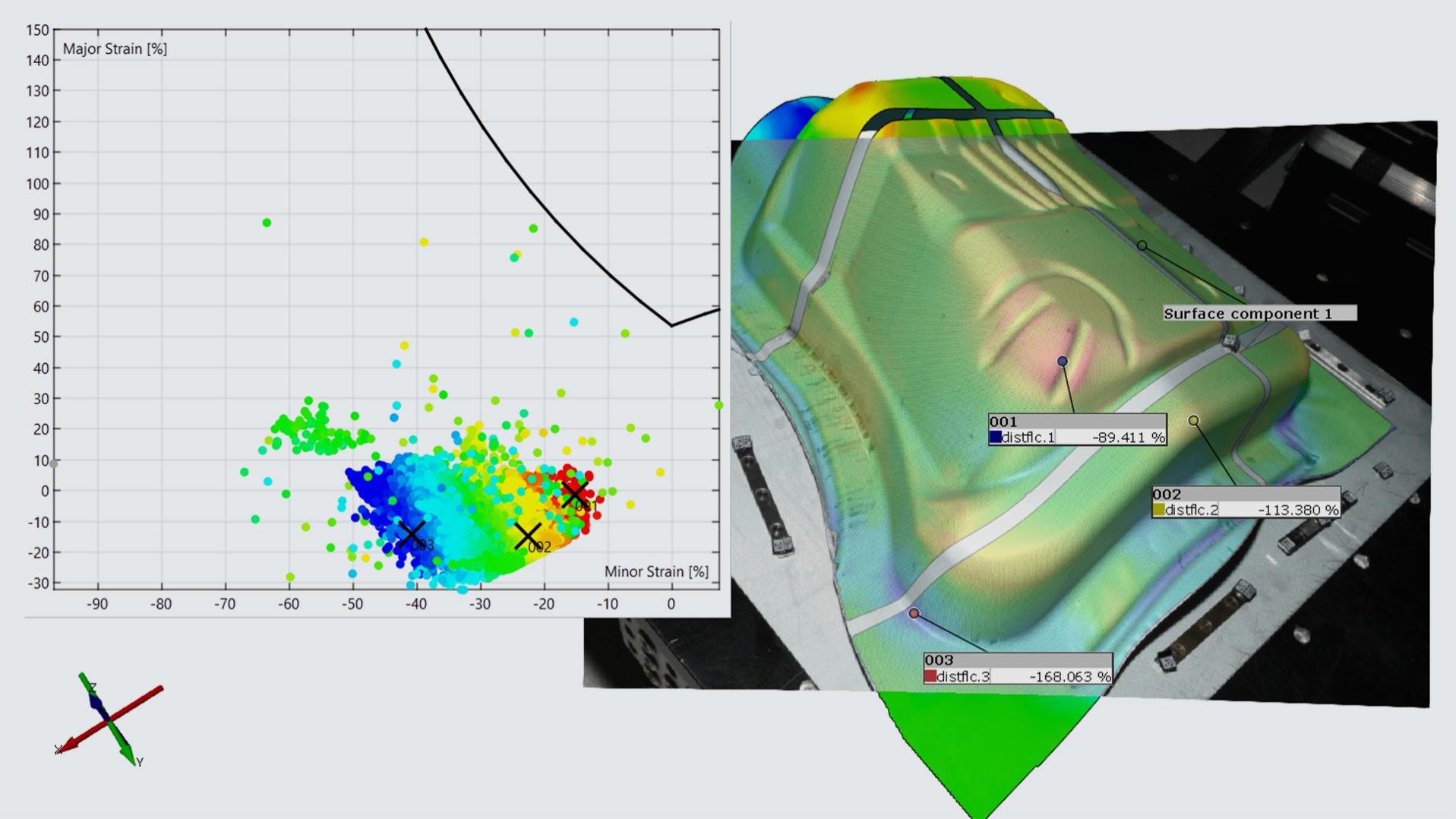

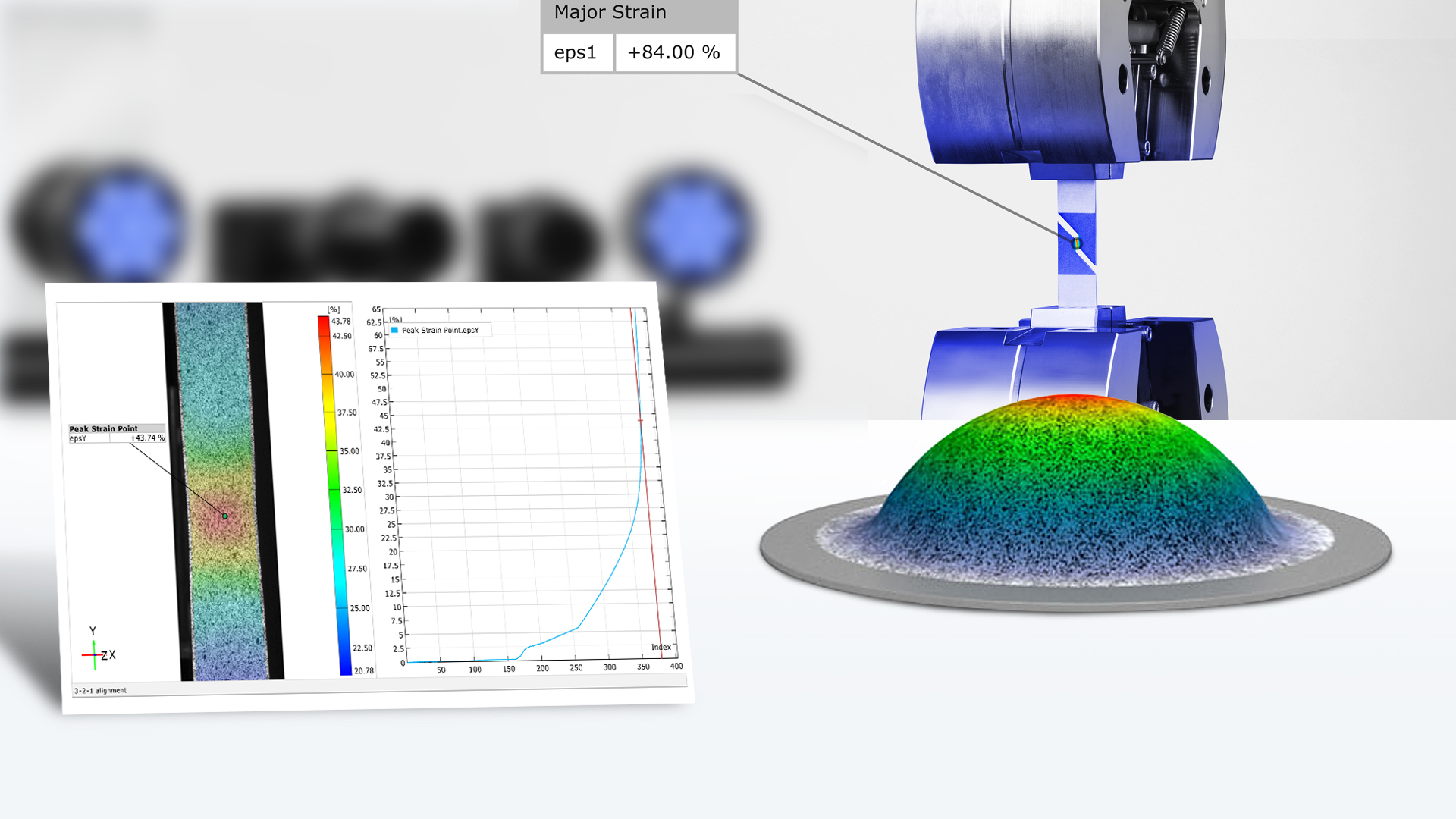

การควบคุมกระบวนการขึ้นรูปโลหะแผ่นจะใช้การวิเคราะห์การขึ้นรูป โดยในการวิเคราะห์การขึ้นรูปนั้น เส้นโค้งขีดจำกัดการขึ้นรูปที่ได้มาจากชุดทดสอบ Nakajima จะถูกรวมเข้ากับการวัดสถานะการขึ้นรูปของชิ้นส่วนโลหะแผ่นโดยใช้ระบบ ARGUS เครื่องมือเลือกข้อมูลช่วยให้สามารถวิเคราะห์สถานการณ์การขึ้นรูปได้อย่างรวดเร็ว

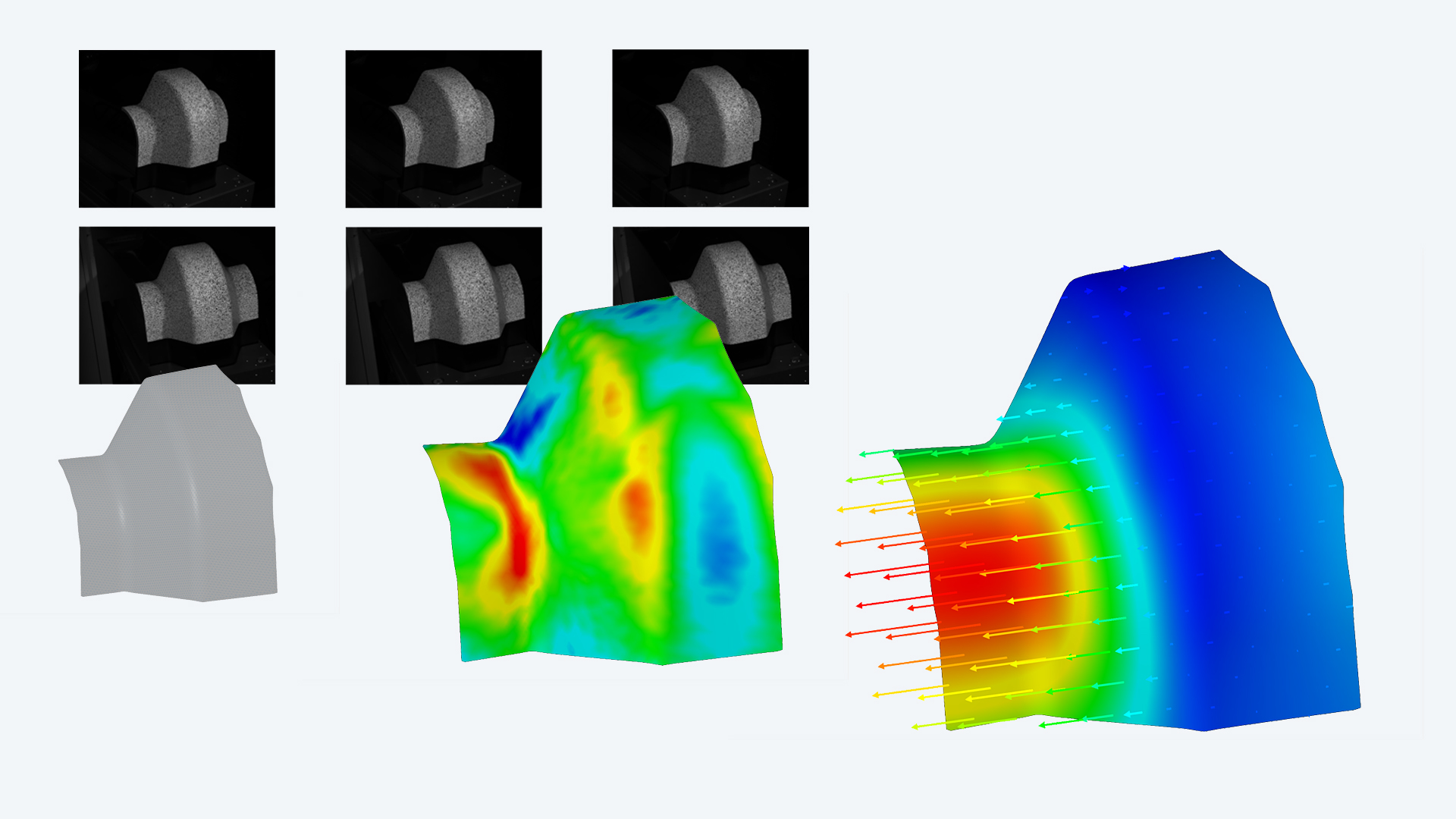

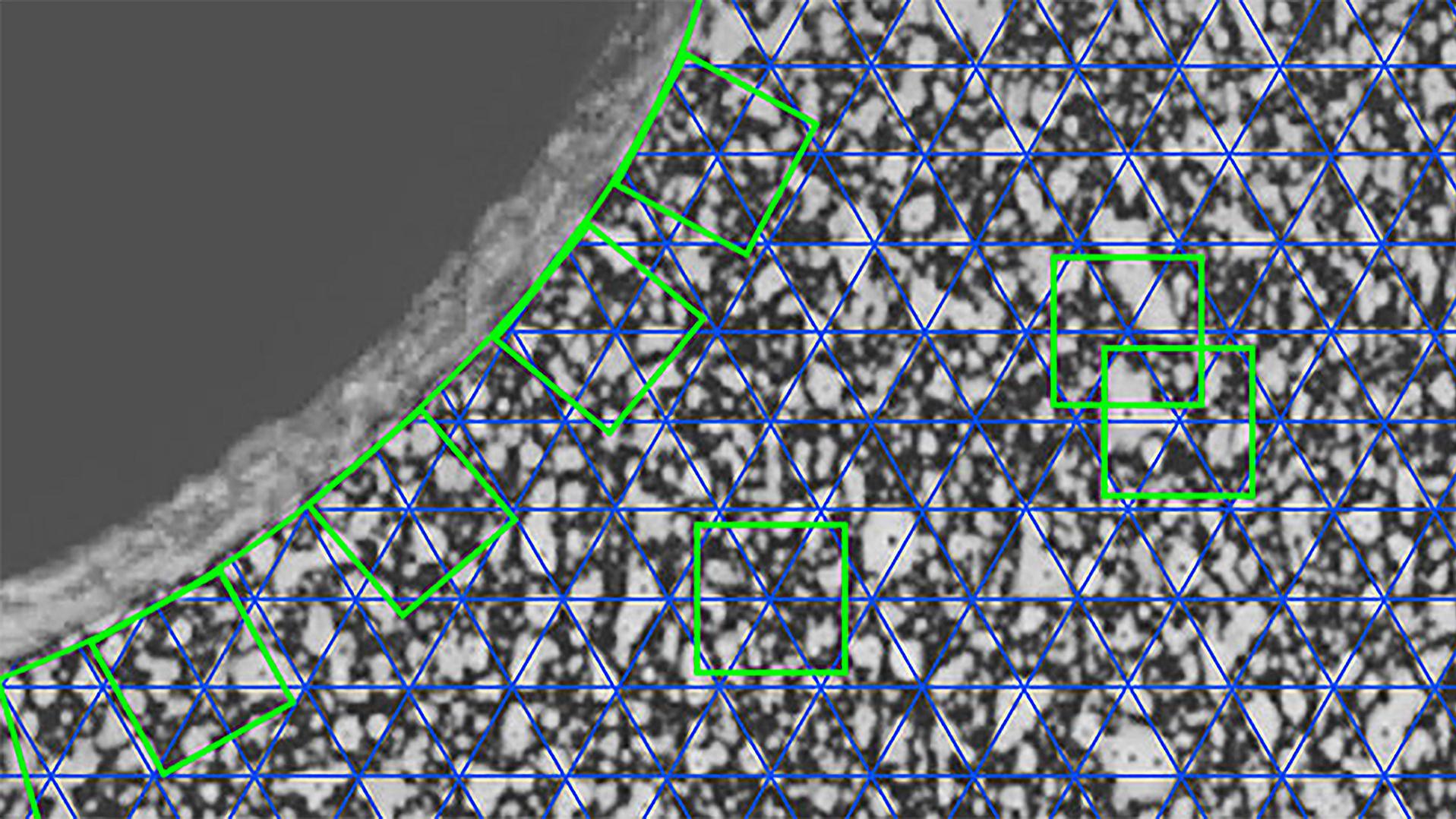

ความสัมพันธ์ของภาพดิจิทัล (DIC) เป็นวิธีการแบบออปติคอลและไม่สัมผัสเพื่อวัดพิกัด 3 มิติสำหรับการประเมินการเคลื่อนไหวและการเปลี่ยนรูปในพื้นที่ 3 มิติ และสำหรับการกำหนดความเครียดบนพื้นผิว รูปแบบความเปรียบต่างแบบสโตแคสติกถูกใช้ในการวัดพิกัด 3 มิติโดยมีความแม่นยำระดับพิกเซลย่อย

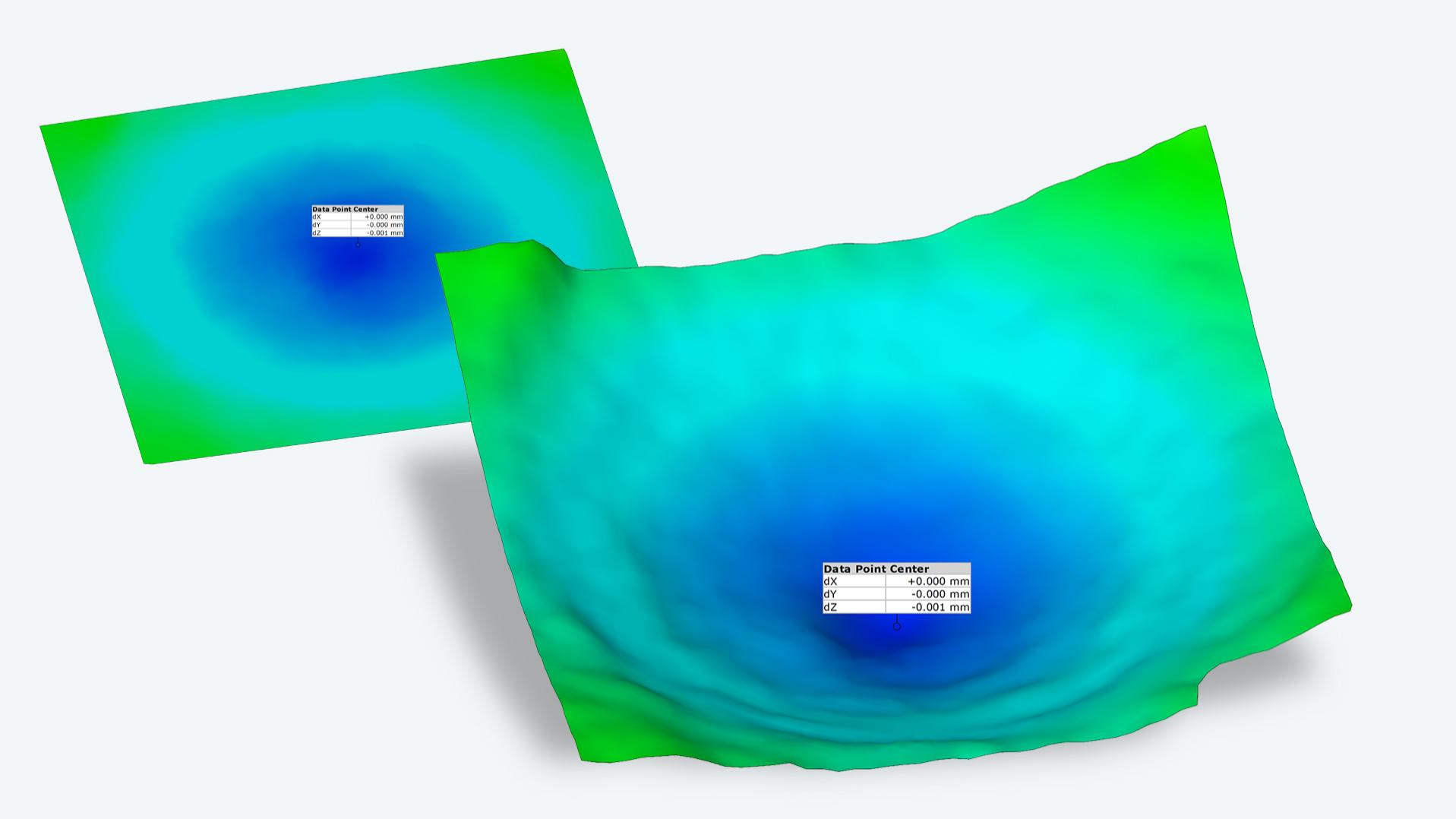

ZEISS CORRELATE สามารถแสดงการเปลี่ยนรูป เช่น การบวม รอยบุบ รอยนูน และช่องมากเกินไปในมุมมอง 3 มิติ ดังนั้นจึงสามารถแสดงผลการเปลี่ยนรูปแบบพลาสติกได้ ค่าสเกลาร์สามารถเปลี่ยนรูปเป็นประเภทแผนที่ความสูงได้อย่างสอดคล้อง และด้วยเหตุนี้จึงอำนวยความสะดวกในการวิเคราะห์ค่าการวัด 3 มิติในเชิงคุณภาพ

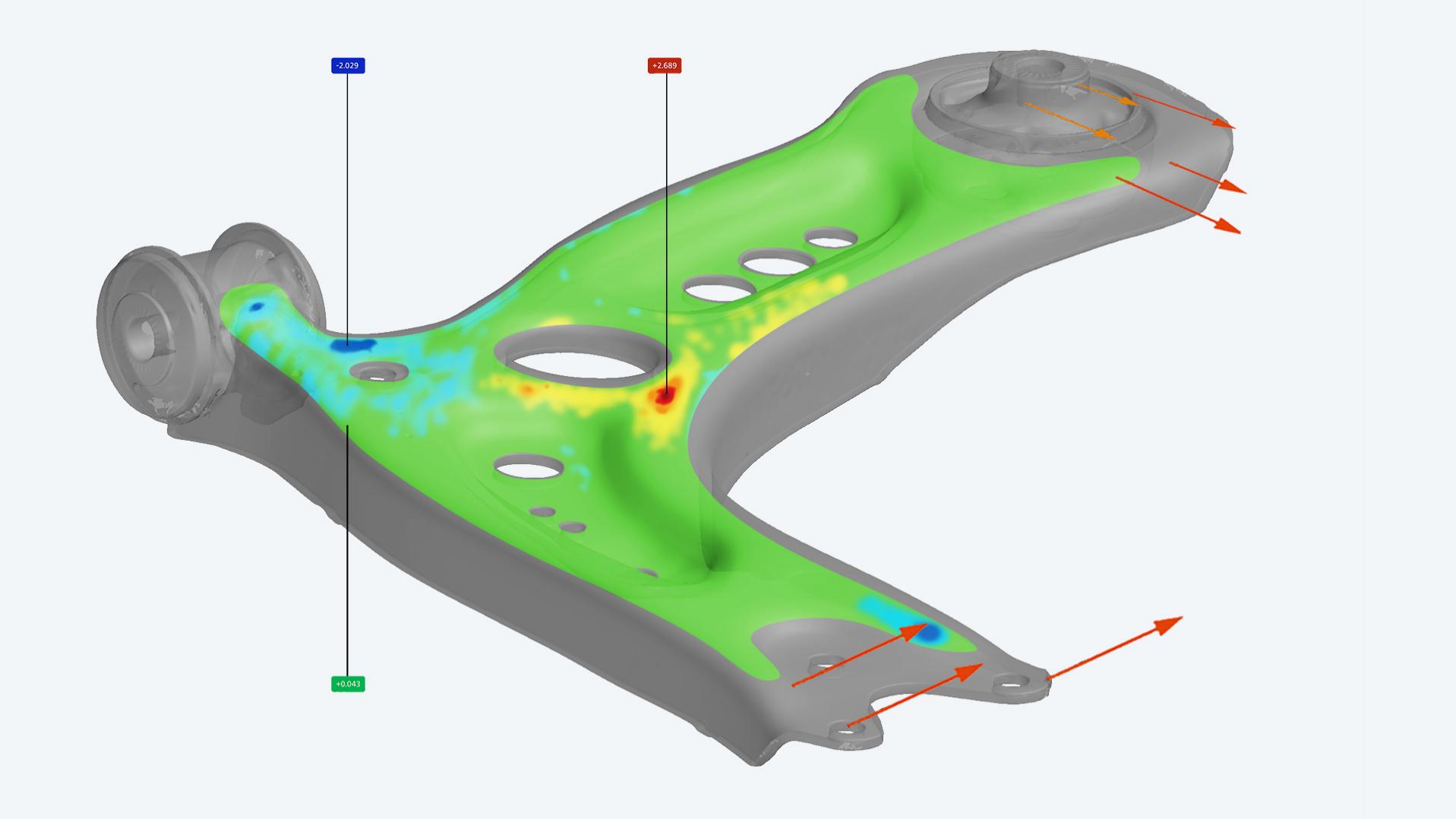

ซอฟต์แวร์ให้ความเป็นไปได้ในการประเมินผลการวัดแบบเต็มพื้นที่และตามจุด รูปแบบความเปรียบต่างแบบสโตแคสติกถูกนำไปใช้กับตัวอย่างสำหรับผลการวัดแบบเต็มพื้นที่ เช่น การกระจายตัวของความเครียด สำหรับการวัดตามจุดจะใช้ตัวมาร์กจุดอ้างอิง ตัวมาร์กจุดอ้างอิงบนชิ้นงานทดสอบจะถูกตรวจจับโดยอัตโนมัติโดยซอฟต์แวร์ และพิกัด 3 มิติที่วัดได้จะปรากฏขึ้น มีความเป็นไปได้ที่จะใช้วิธีการประเมินผลแบบเต็มพื้นที่และตามจุดร่วมกันภายในการวัดเดียว สำหรับทั้งสองวิธี ซอฟต์แวร์จะให้ข้อมูลต่าง ๆ เช่น ความเครียด การเปลี่ยนรูป 3 มิติ และการกระจัด 3 มิติ

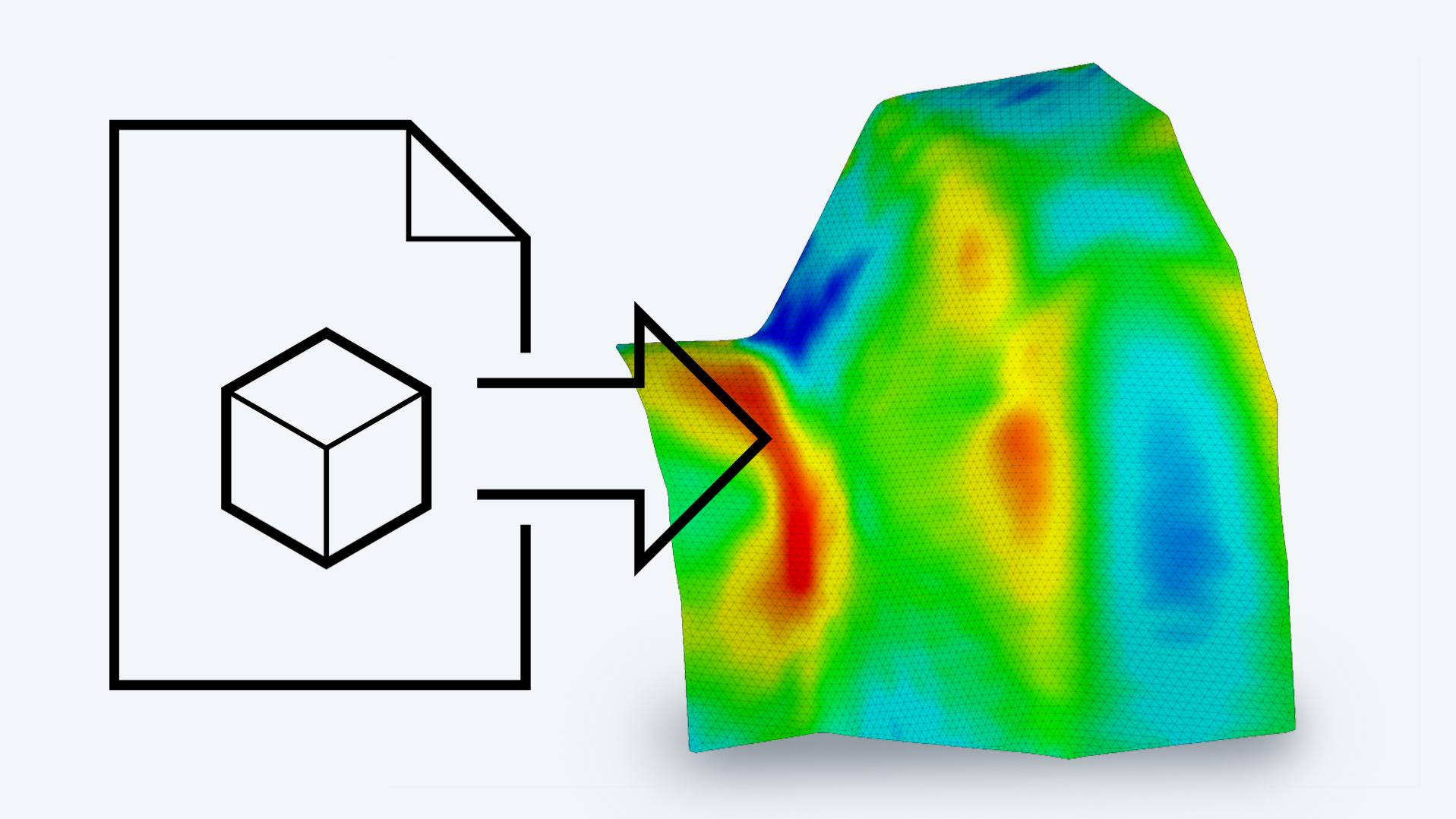

ZEISS CORRELATE มีอินเทอร์เฟซมากมายสำหรับการนำเข้ารูปแบบไฟล์ทั่วไปเช่น ASCII, STL, PSL, PL และข้อมูล CT โดยการนำเข้าไฟล์ ASCII พิกัดสำหรับการสร้างพ้อยต์คลาวด์ 3 มิติจะสามารถอ่านได้ หรือค่าแรงของเครื่องทดสอบยังสามารถซิงต์กับขั้นตอนของโปรเจกต์ เป็นต้น

ในระหว่างการวัด 2D ที่กำลังดำเนินอยู่ด้วย ZEISS CORRELATE ค่าผลลัพธ์ที่กำหนดไว้ล่วงหน้า เช่น ค่าความเครียด จะสามารถถูกคำนวณและแสดงผลแบบเรียลไทม์ได้ ซึ่งจะช่วยให้สามารถตรวจสอบความคืบหน้าของการวัดและให้ข้อเสนอแนะโดยตรงแก่ผู้ใช้

สำหรับการวัดพิกัด 3 มิติแบบตามจุดและการติดตามตลอดการทดสอบแบบไดนามิกหรือแบบ (กึ่ง) คงที่ วัตถุวัดจะได้รับเป้าหมายการวัดที่มีน้ำหนักเบาเป็นพิเศษ พิกัด 3 มิติของทุกเป้าหมายการวัดจะถูกวัดโดยวิธีการโฟโตแกรมเมตริกที่มีความแม่นยำในระดับพิกเซลย่อย ในการวัด สามารถใช้วิธีการติดตามจุดร่วมกับวิธีการวัดความสัมพันธ์ของภาพดิจิทัล การจัดเป้าหมายการวัดหลายค่าเป็นกลุ่มจะสร้างกลุ่มดาวที่มีลักษณะเฉพาะ ซึ่งซอฟต์แวร์สามารถติดตามได้เมื่อเวลาผ่านไป ดังนั้น ในตอนท้ายของการประมวลผลภาพ จะสามารถใช้ข้อมูลพิกัด การกระจัด ความเร็ว และความเร่งสำหรับแต่ละเป้าหมายการวัดเพื่อการประเมินผลได้

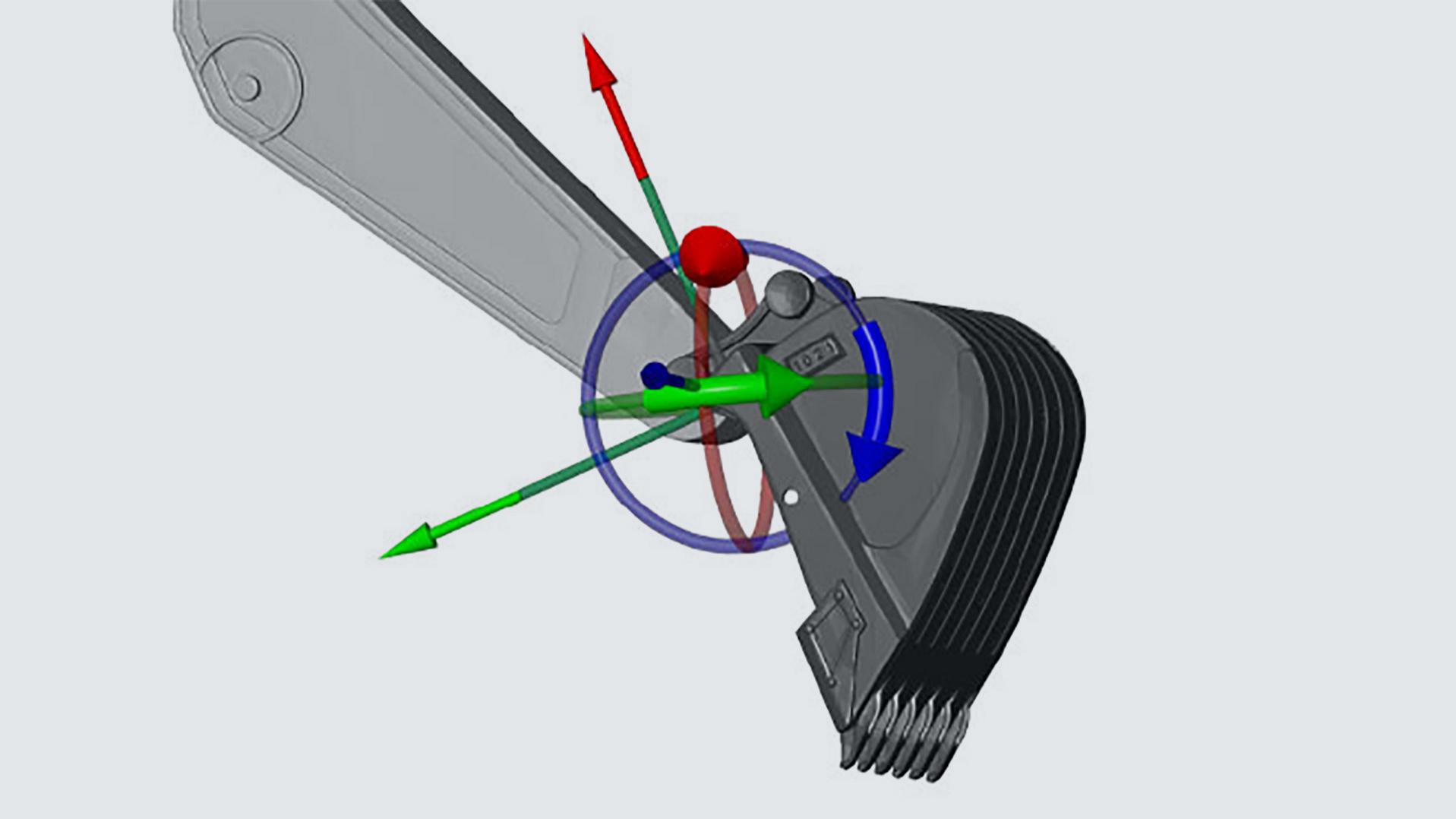

ใน ZEISS CORRELATE สามารถกำหนดและแนบระบบแกนโคออร์ดิเนตของชิ้นส่วนกับกลุ่มจุดได้ ดังนั้น ระบบแกนโคออร์ดิเนตของชิ้นส่วนจะเคลื่อนที่ไปพร้อมกับกลุ่มจุด และทำให้สามารถทำการวิเคราะห์ 6DoF ได้ การวิเคราะห์ 6DoF ทำหน้าที่กำหนดหาการเคลื่อนที่แบบเลื่อนที่และแบบหมุนของกลุ่มจุดโดยเทียบกับกันและกัน หรือเป็นการเคลื่อนที่สัมบูรณ์ในทุกทิศทางในพื้นที่

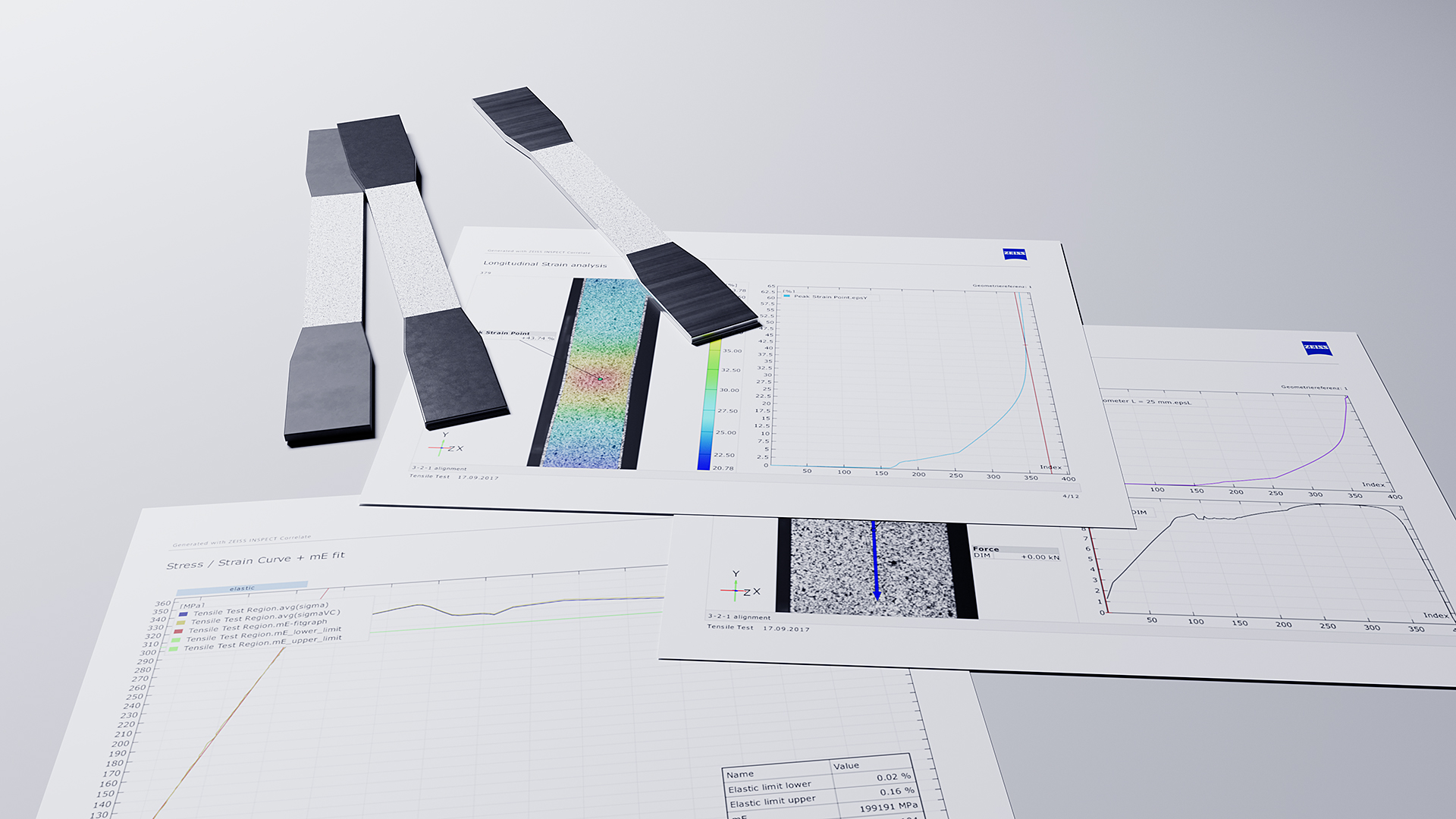

แลกเปลี่ยนผลการทดสอบระหว่างเพื่อนร่วมงาน แผนกต่าง ๆ และลูกค้า เพื่อการนำเสนอและการอภิปรายเพิ่มเติม: ZEISS CORRELATE สนับสนุนคุณด้วยโมดูลการรายงาน ซึ่งมีเอกสารบันทึกที่พร้อมสำหรับการพิมพ์และการส่งออก PDF แบบมีภาพเคลื่อนไหวอย่างสมบูรณ์ เพื่อการแสดงผลลัพธ์ที่ดีขึ้นและความเข้าใจที่ดีขึ้น ไฟล์โปรเจกต์ที่สมบูรณ์สามารถถูกแทนที่และดูได้ในอินเทอร์เฟซผู้ใช้ 3 มิติของซอฟต์แวร์ ZEISS CORRELATE ฟรี

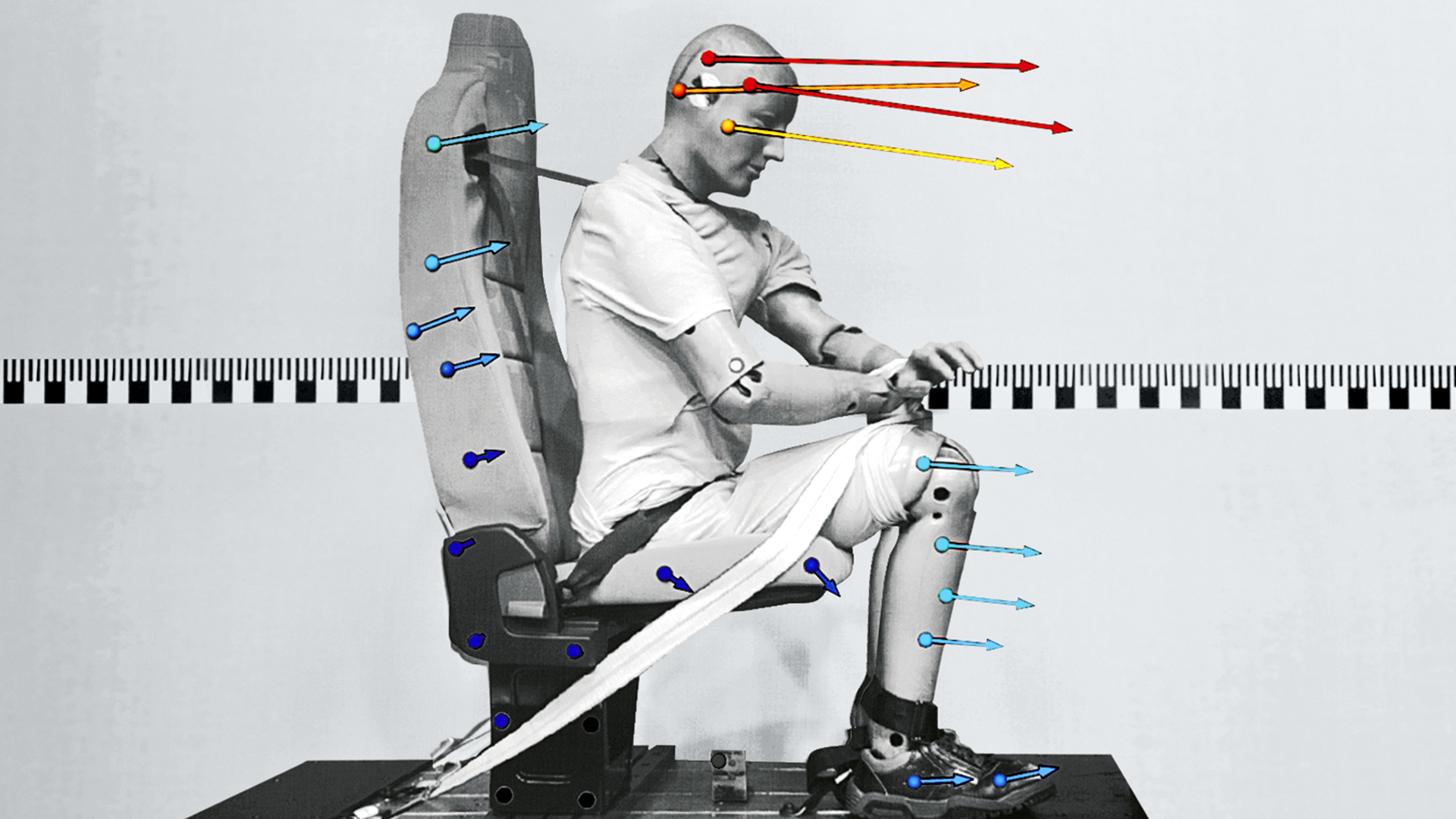

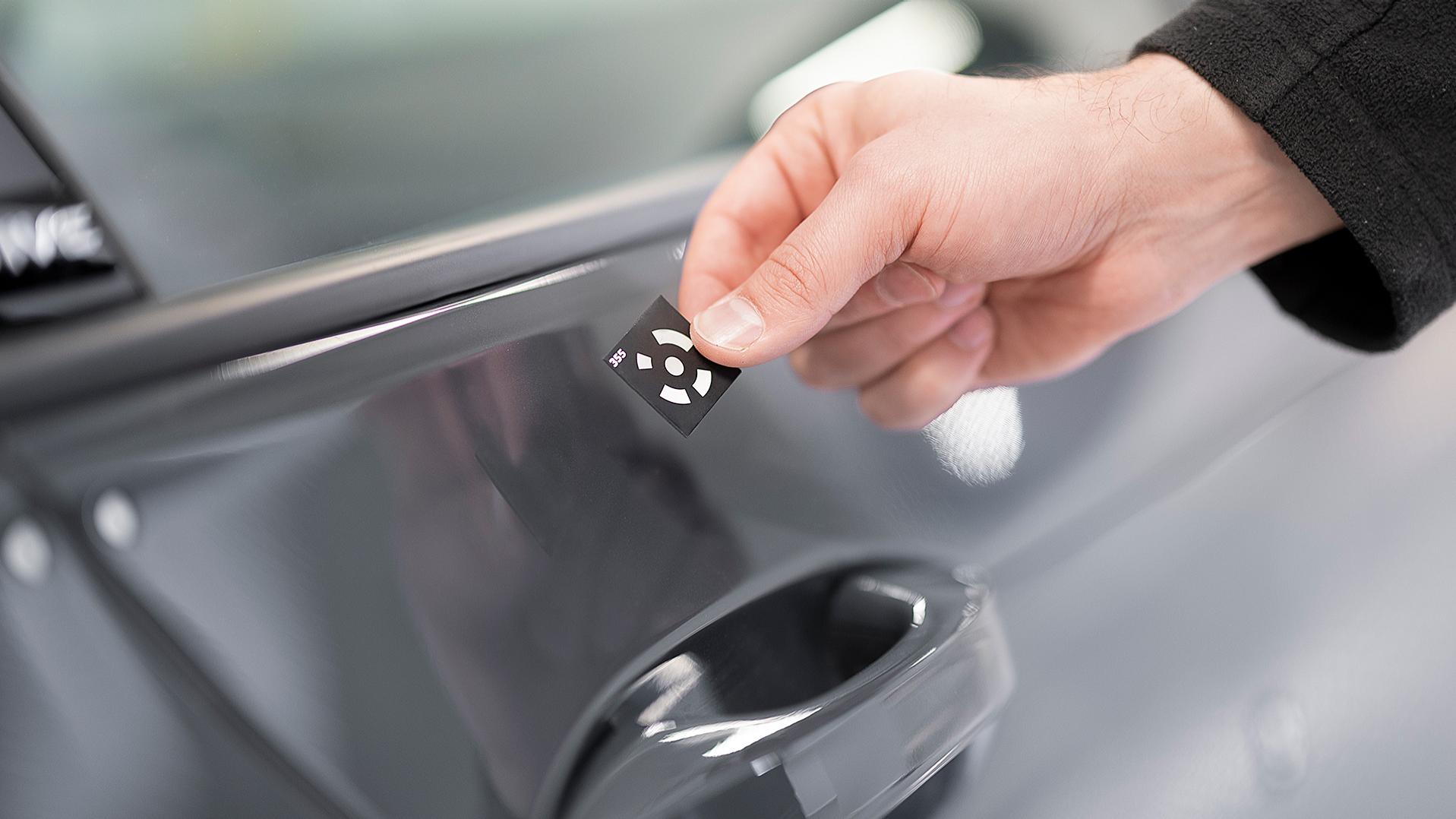

ZEISS CORRELATE ช่วยให้สามารถติดตามจุดวัดเดี่ยวและประเมินผลการกระจัด ความเร็ว และความเร่ง 3 มิติได้ ด้วยฟังก์ชั่นนี้ ตอนนี้คุณต้องใช้เป้าหมายการวัดที่มีรหัสเพียงหนึ่งเป้าหมายแทนที่จะเป็นสาม เพื่อบันทึกค่าการวัดพิกัด 3 มิติและเพื่อประเมินการกระจัด ความเร่ง ความเร็ว ณ จุดนี้ ซึ่งจะช่วยประหยัดพื้นที่และช่วยในสถานการณ์ที่ไม่สามารถใช้เป้าหมายการวัดได้ นอกจากนี้ การติดตามจุดวัดเดี่ยวสามารถช่วยประหยัดเวลาในระหว่างการเตรียมการวัดได้

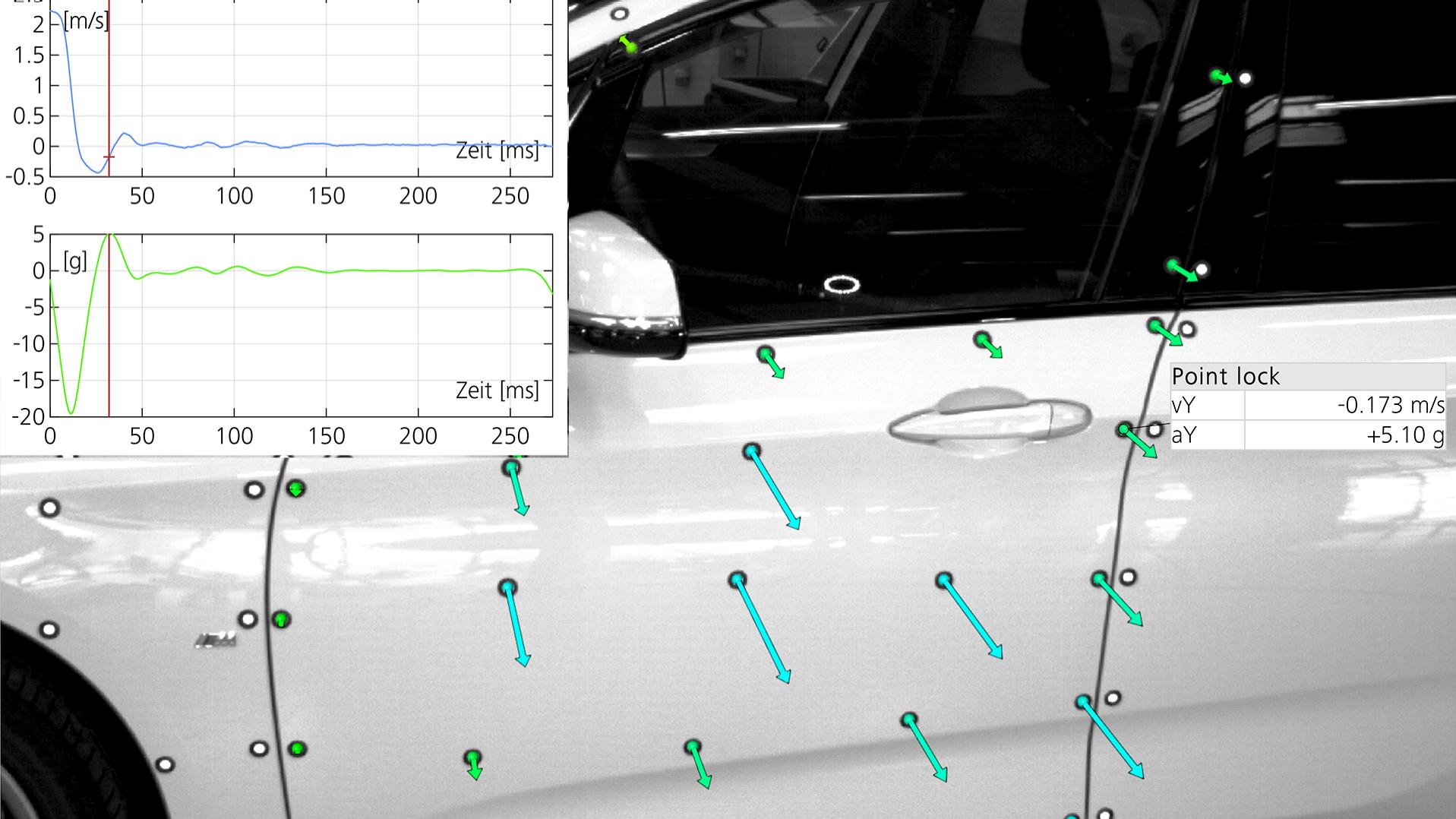

ด้วยการใช้การตรวจสอบความเร็วและความเร่ง ZEISS CORRELATE วิเคราะห์ว่าองค์ประกอบแต่ละองค์ประกอบเคลื่อนที่เร็วเพียงใดเมื่อเทียบกับตำแหน่งในขั้นตอนก่อนหน้าและขั้นตอนถัดไป นอกเหนือจากความเร่งทั่วไปแล้ว คุณสามารถตรวจสอบความเร่งแบบสัมผัสกับวิถีโค้งได้ ซอฟต์แวร์นี้ยังให้ความเป็นไปได้ในการตรวจสอบความเร่งบนเส้นทางที่เป็นวงกลมเมื่อเทียบกับจุดศูนย์กลางวงกลม

ซอฟต์แวร์จะคำนวณค่าความเครียด เช่น ความเครียดหลักและความเครียดรอง หรือความเครียดในทิศทาง X และทิศทาง Y จาก 3 มิติที่วัดเชิงพิกัดบนพื้นผิวทั้งหมดและที่จุดจำเพาะ สามารถกำหนดกลุ่มจุดหรือที่เรียกว่าส่วนประกอบได้จากจุดวัดแต่ละจุด ซอฟต์แวร์สามารถระบุกลุ่มจุดตลอดการดำเนินการทดสอบ จึงช่วยให้สามารถคำนวณการกระจัด ความเร็ว และความเร่งในแบบ 3 มิติได้อย่างแม่นยำ นอกจากนี้ กลุ่มจุดสามารถนำใช้สำหรับการชดเชยการเคลื่อนที่ของวัตถุแข็งเกร็ง ดังนั้น การวิเคราะห์การเคลื่อนที่ด้วยกลุ่มจุดในฐานะข้อมูลอ้างอิงคงที่ในพื้นที่ 3 มิติจึงเป็นไปได้

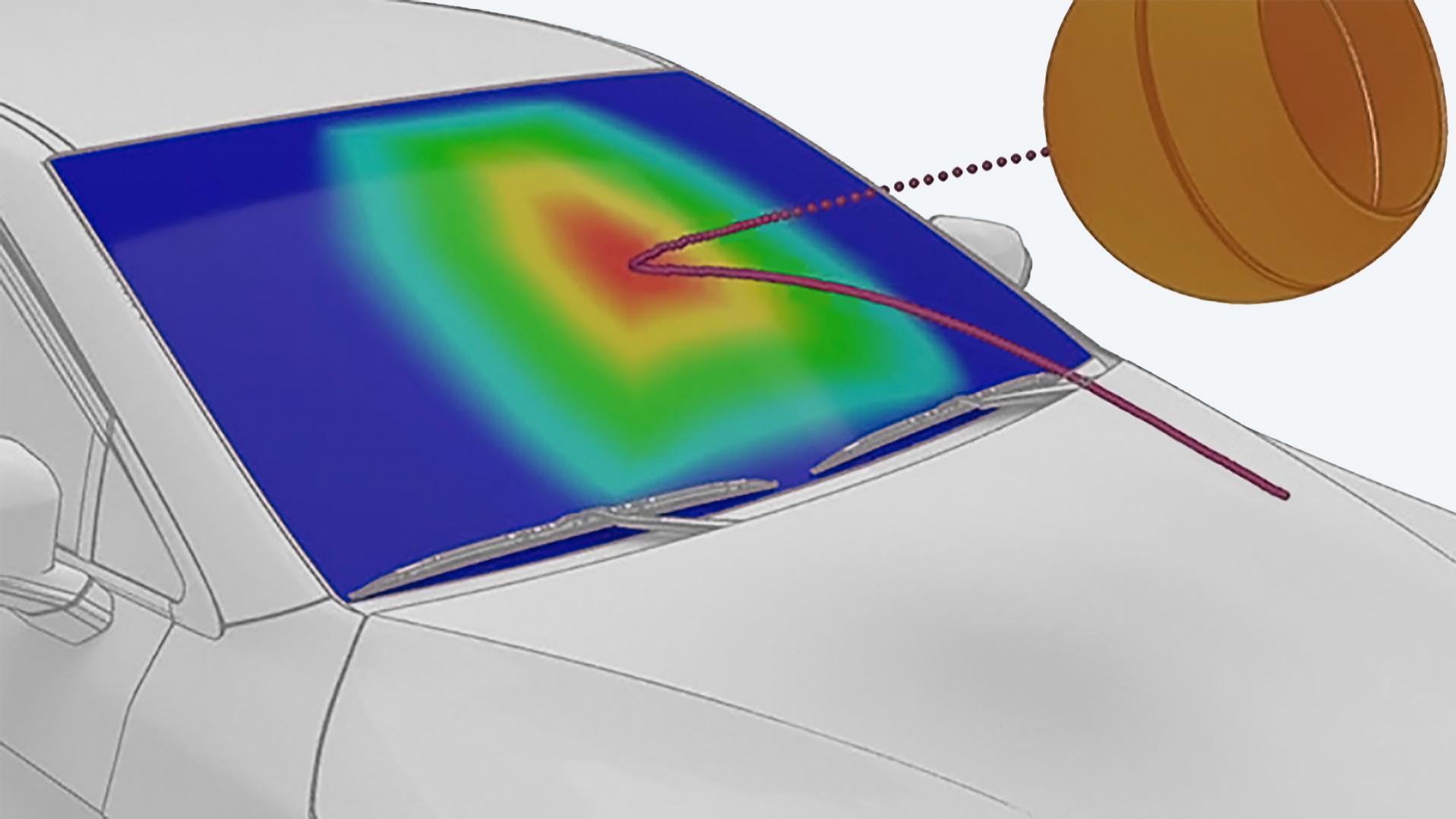

การใช้ฟังก์ชั่นวิถีช่วยให้คุณสามารถมองเห็นภาพวิถีของแต่ละจุด กลุ่มจุด ระบบแกนโคออร์ดิเนตของชิ้นส่วน และส่วนประกอบโครงสร้าง วิถีแสดงตำแหน่งขององค์ประกอบที่เลือกตลอดระยะเวลาของการวัด ด้วยวิธีนี้ เส้นโค้งการเคลื่อนที่ของวัตถุทดสอบจะสามารถวิเคราะห์และสร้างเป็นภาพได้ นอกจากนี้ ในซอฟต์แวร์ยังมีเส้นโค้งการเคลื่อนที่สำหรับขั้นตอนการประเมินเพิ่มเติม ตัวอย่างเช่น รูปทรงเรขาคณิตที่เหมาะสม เช่น วงกลมสามารถถูกสร้างขึ้นได้โดยใช้วิถี

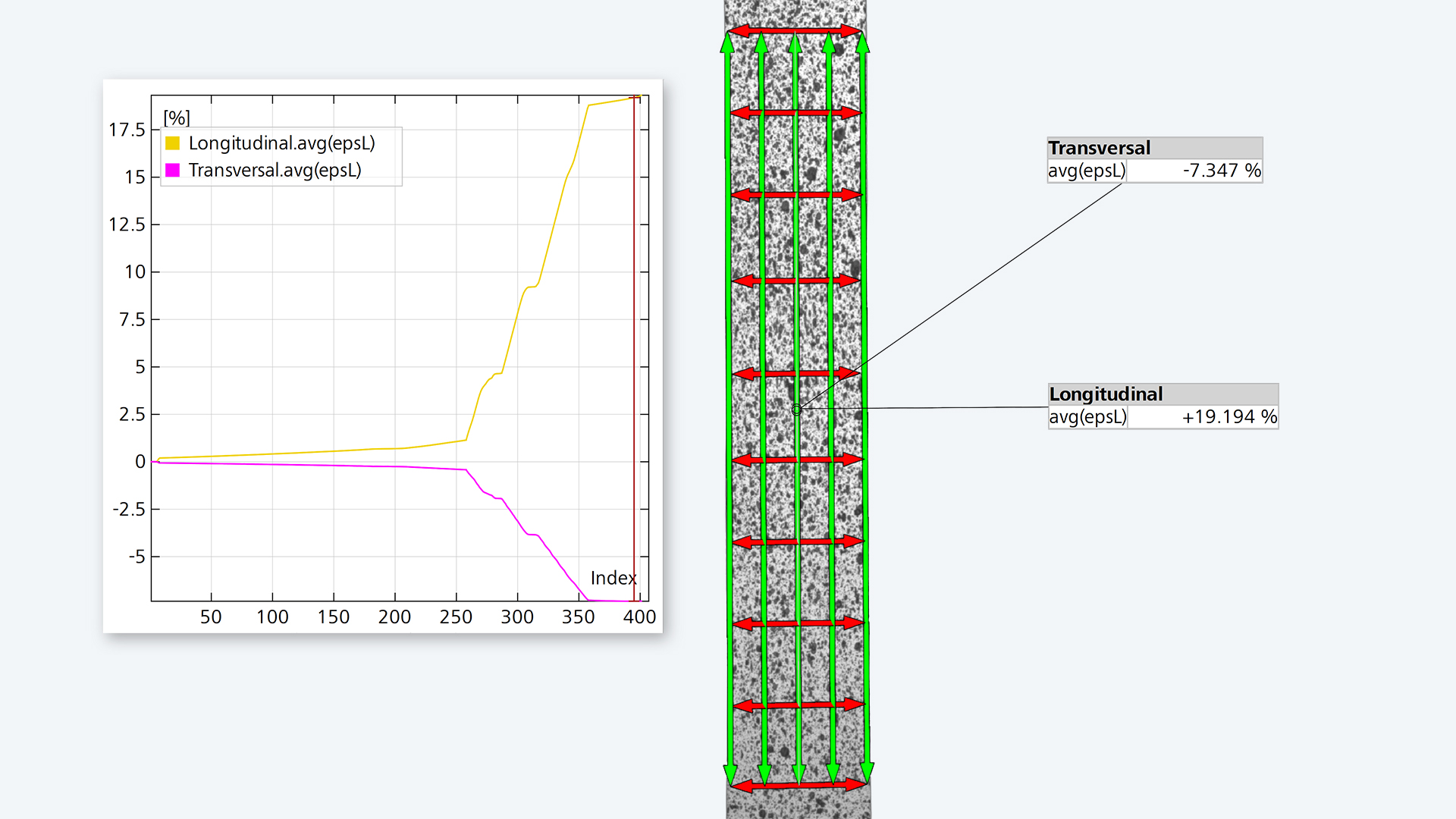

ฟังก์ชั่นนี้ช่วยให้สามารถวัดการเปลี่ยนแปลงความยาวแบบไม่สัมผัสด้วยความยาวอ้างอิงที่ระบุไว้อย่างชัดเจน และสามารถใช้ในโปรเจกต์ 2 มิติและ 3 มิติได้ สามารถตรวจสอบการเปลี่ยนแปลงระยะเวลาภายในโปรเจกต์ได้ตั้งแต่สองทิศทางขึ้นไปในพื้นที่ เนื่องจากหลักการวัดแบบออปติคอลและไม่สัมผัส ผลการวัดจึงไม่ได้รับผลจากอิทธิพลทางกล นอกจากนี้ ZEISS CORRELATE ยังให้ความเป็นไปได้ในการกำหนดเครื่องมือวัดความยืดแบบเสมือนที่หลากหลายเพื่อให้ได้ข้อมูลความเครียดตามยาวและความเครียดตามขวาง ข้อได้เปรียบอีกประการหนึ่งคือสามารถกำหนดเครื่องมือวัดความยืดแบบเสมือนที่มีความยาวเริ่มต้นที่แตกต่างกันได้ ดังนั้นจึงสามารถตรวจสอบผลกระทบจากความเครียดที่ชิ้นส่วนและทั้งระบบได้ในเวลาเดียวกัน

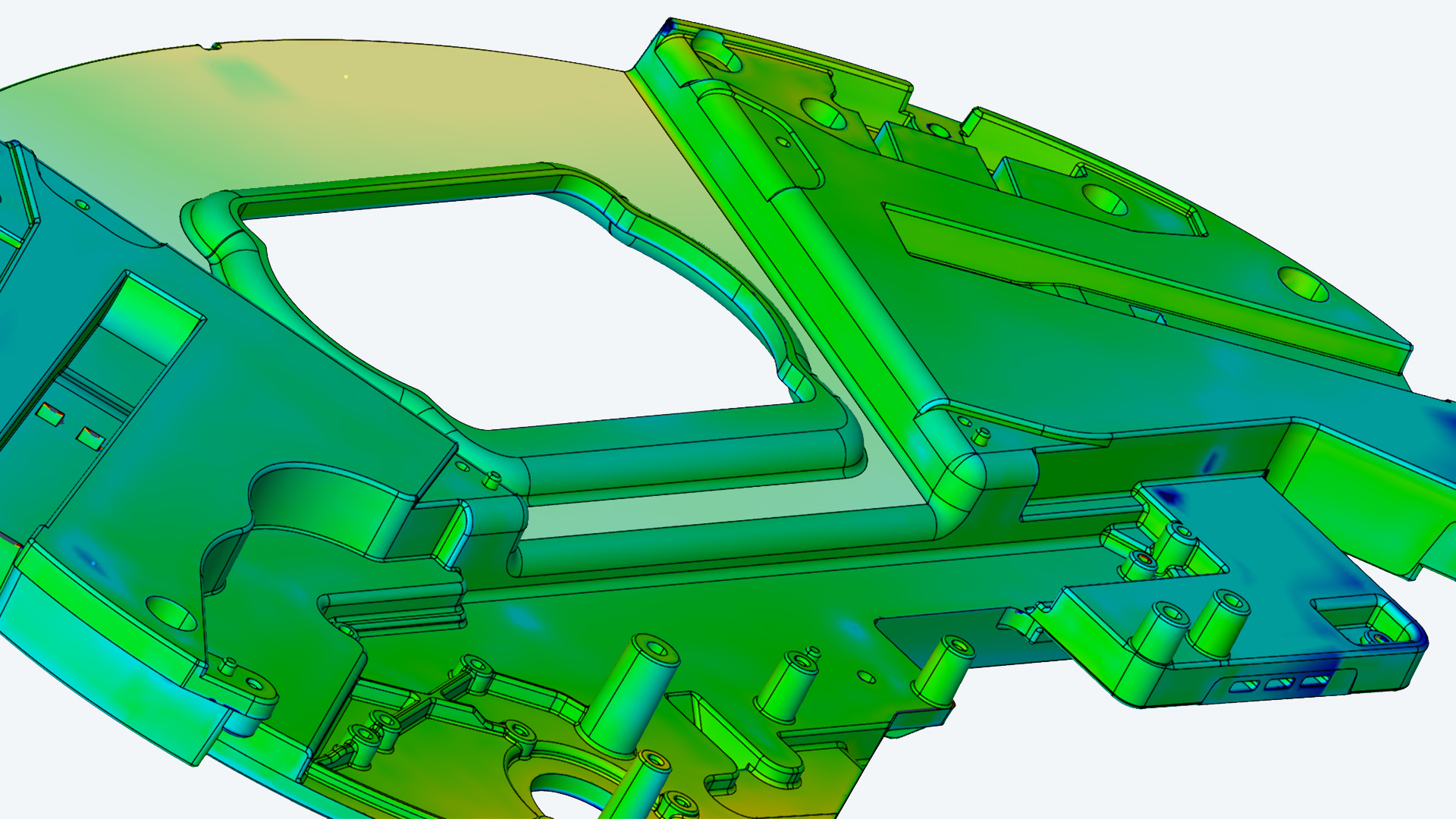

สามารถนำเข้ารูปแบบที่เป็นกลาง เช่น IGES, JT Open และ STEP รวมทั้งรูปแบบเนทีฟ เช่น CATIA, NX, SOLIDWORKS และ Pro/E เข้าใน ZEISS CORRELATE เมื่อมีใบอนุญาตใช้งาน Pro เพียงนำเข้าไฟล์แต่ละรูปแบบผ่านการลากและวาง แล้วซอฟต์แวร์จะระบุและถ่ายโอนไฟล์โดยอัตโนมัติ หลังจากการนำเข้า ฟังก์ชั่นที่ครอบคลุมสำหรับการจัดแนวข้อมูลการวัด 3 มิติกับข้อมูล CAD จะพร้อมใช้งานเพื่อการประเมินที่ถูกต้อง

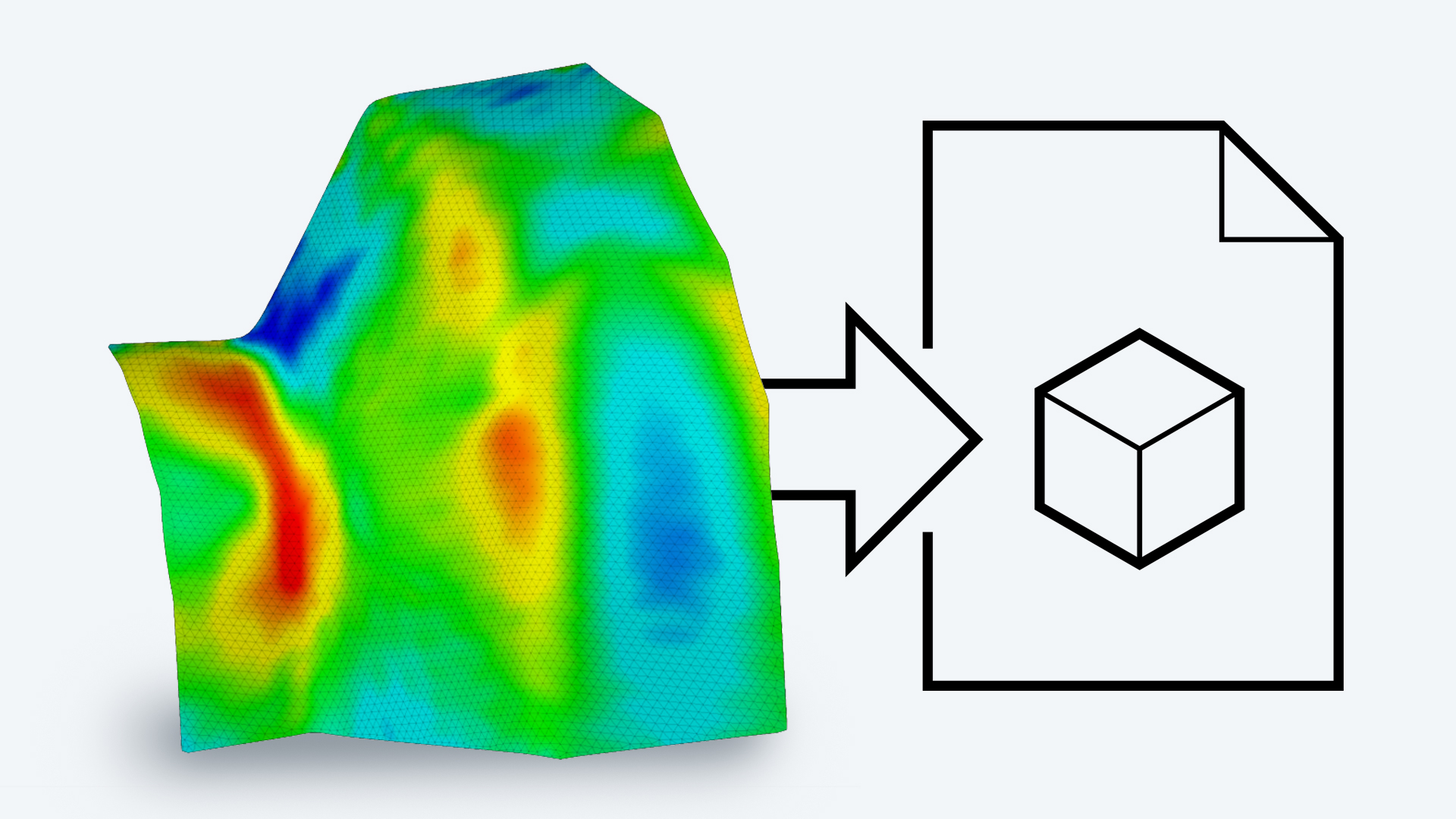

ใบอนุญาต Pro ของ ZEISS CORRELATE มีอินเทอร์เฟซมากมายสำหรับการส่งออกรูปแบบไฟล์ทั่วไป เช่น ASCII, CSV, XML และ UFF

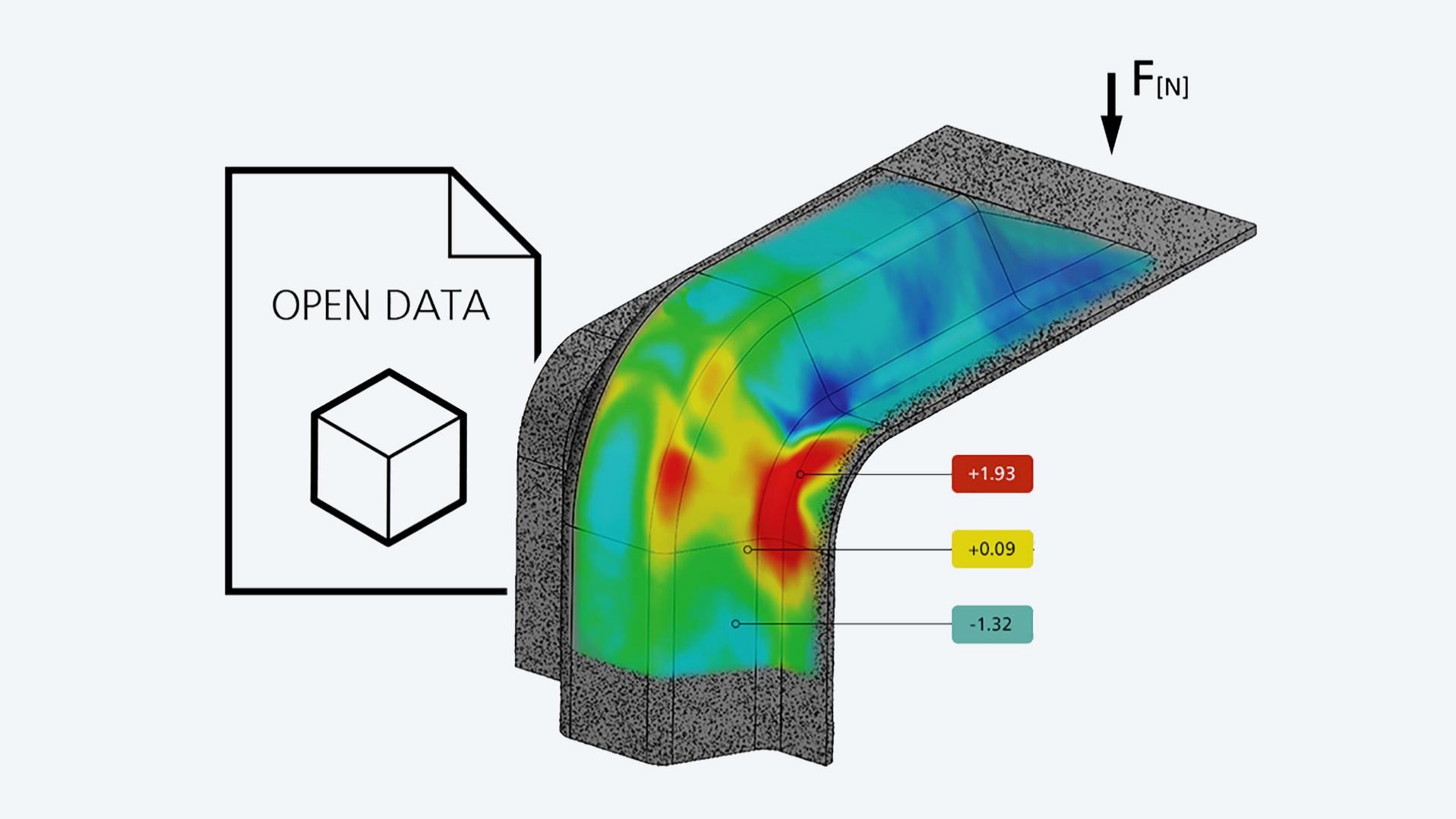

การเปรียบเทียบและการสร้างภาพข้อมูลการวัดและการแลกเปลี่ยนข้อมูลโดยทั่วไปจะมีความสำคัญมากขึ้นเรื่อย ๆ ในมาตรวิทยา ดังนั้น จึงเป็นไปได้ที่จะนำเข้าค่าสเกลาร์เพิ่มเติมเข้าใน ZEISS CORRELATE เช่น ข้อมูลอุณหภูมิและรูปทรงเรขาคณิต จากโปรแกรมการจำลอง ข้อมูลการวัดที่สร้างขึ้นในซอฟต์แวร์สามารถส่งออกในรูปแบบต่าง ๆ และสามารถนำมาใช้ ตัวอย่างเช่น สำหรับการวิเคราะห์การสั่นสะเทือนในซอฟต์แวร์ของบุคคลที่สาม

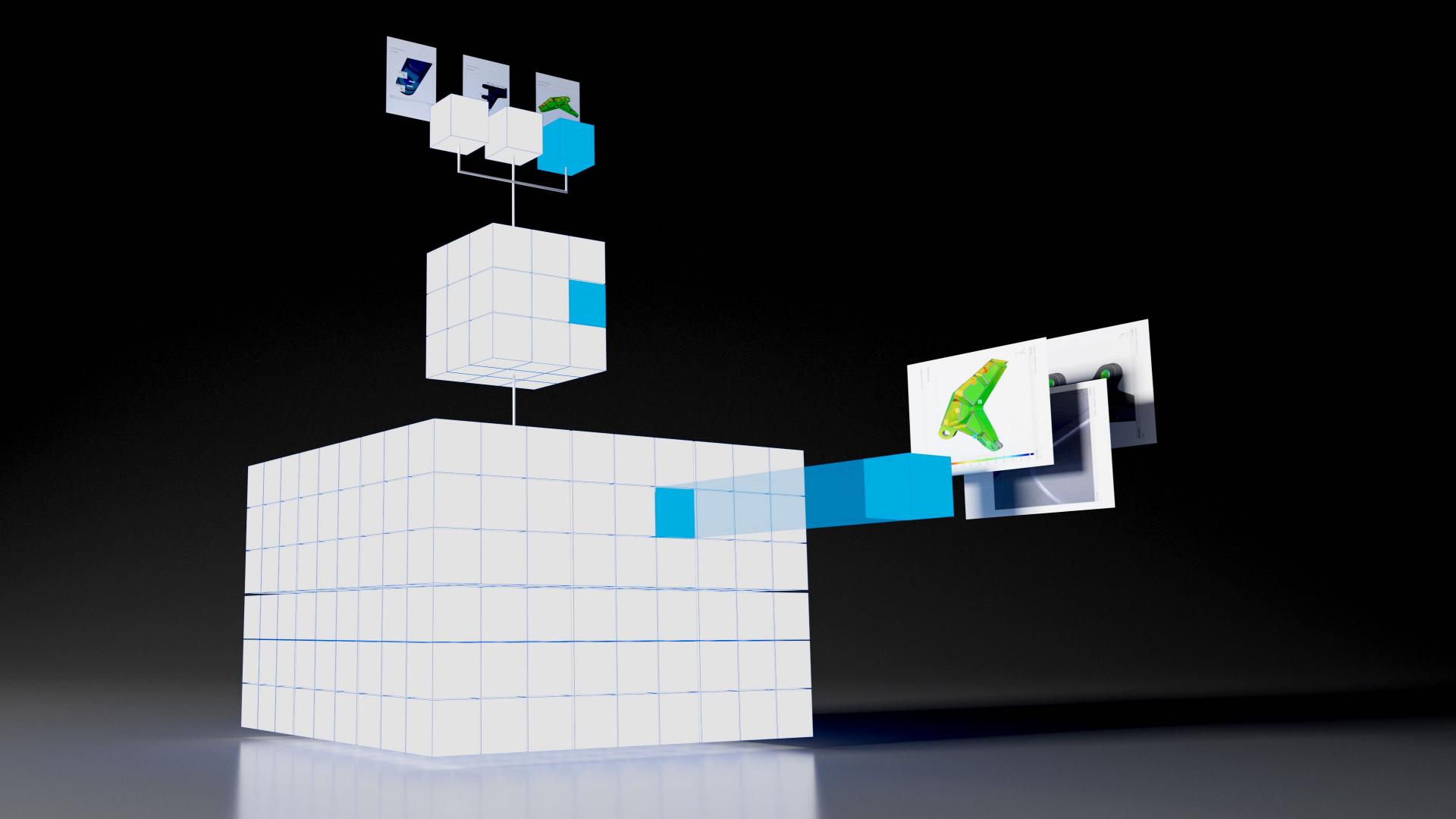

ZEISS CORRELATE อิงมาจากแนวคิดการใช้พารามิเตอร์พื้นฐาน และโดยพื้นฐานแล้ว ฟังก์ชั่นทั้งหมดจะเป็นไปตามแนวคิดนี้ ด้วยเหตุนี้ ขั้นตอนทั้งหมดของกระบวนการจึงสามารถตรวจสอบย้อนกลับและแก้ไขได้ ส่งผลให้ ZEISS CORRELATE ให้กระบวนการมีความน่าเชื่อถือสูงในการวัดผลและรายงาน คุณไม่จำเป็นต้องสร้างการประเมินใหม่สำหรับตัวอย่างประเภทเดียวกัน ด้วยแนวคิดเชิงพารามิเตอร์ คุณจะสามารถอัปโหลดข้อมูลการวัดใหม่ลงในโปรเจกต์ของคุณและรับผลลัพธ์ได้ทันที

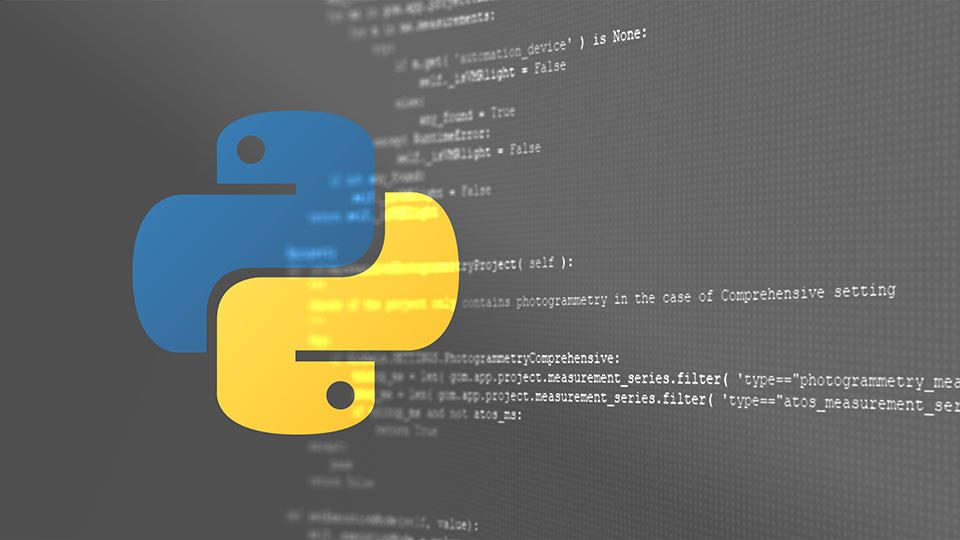

ใบอนุญาต Pro ของ ZEISS CORRELATE มอบการเข้าถึงข้อมูลที่รวดเร็วและง่ายขึ้นเพื่อการคำนวณทางวิทยาศาสตร์ที่ซับซ้อนโดยใช้ภาษาโปรแกรม Python ZEISS CORRELATE สามารถรวมถึงไลบรารี Python ที่พร้อมใช้งานฟรีได้อย่างง่ายดายด้วยการติดตั้ง Python ภายนอก ด้วยวิธีนี้ คุณจะสามารถสร้างการคำนวณเช่นเดียวกับแผนภาพ ซึ่งจำเป็นสำหรับการวิเคราะห์การสั่นสะเทือน (FFT) และการทดสอบแรงดึง เป็นต้น ได้อย่างง่ายดาย นอกจากนี้ ZEISS CORRELATE ยังมีเครื่องบันทึกคำสั่งที่สามารถบันทึกการดำเนินการทั้งหมดที่ดำเนินการในซอฟต์แวร์ได้ ด้วยวิธีนี้ คุณจะสามารถดำเนินการบันทึกซ้ำ ๆ ได้ คุณสามารถปรับสคริปต์ให้เข้ากับงานอื่น ๆ หรือทำให้สคริปต์ใช้กับงานทั่วไปได้โดยการแก้ไขสคริปต์ที่บันทึกไว้

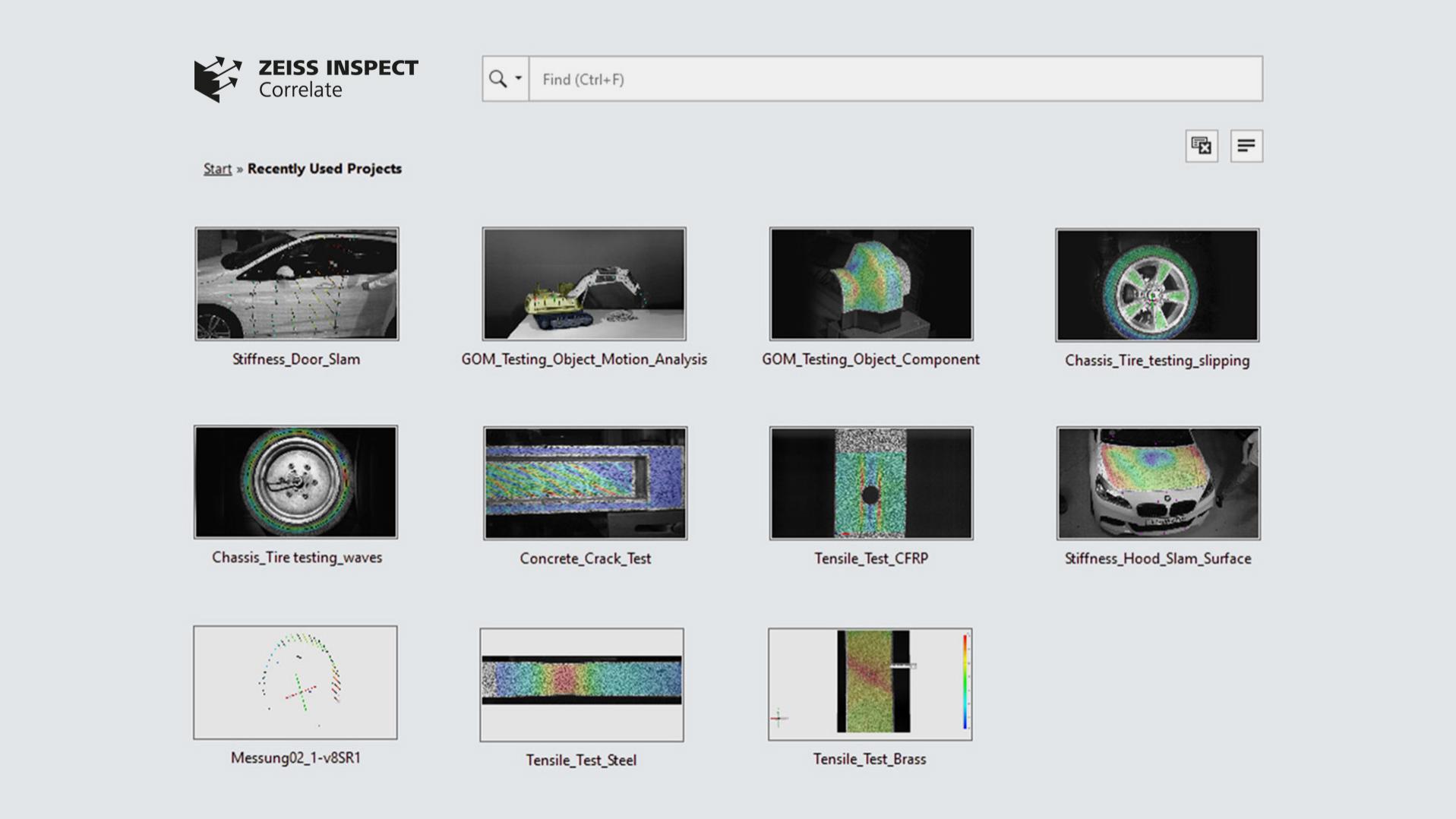

ZEISS CORRELATE ให้ความสามารถในการสร้างเทมเพลตโปรเจกต์ ฟังก์ชั่นนี้ช่วยให้คุณสามารถทำการประเมินที่เกิดขึ้นซ้ำหลายครั้งได้อย่างรวดเร็วและง่ายดาย ด้วยวิธีนี้ คุณจะสามารถบันทึกโปรเจกต์เป็นเทมเพลตหลังจากการประเมินการวัดข้อมูลของคุณ คำหลักและรายงานของโปรเจกต์จะถูกบันทึกไว้เช่นเดียวกับในเทมเพลตโปรเจกต์และองค์ประกอบการตรวจสอบ คุณไม่จำเป็นต้องตั้งค่าโปรเจกต์อีกครั้งเมื่อดำเนินการประเมินประเภทเดียวกันอีกครั้ง เพียงแค่ต้องคลิกที่คำนวณโปรเจกต์ใหม่ เท่านี้ก็เสร็จสิ้น!

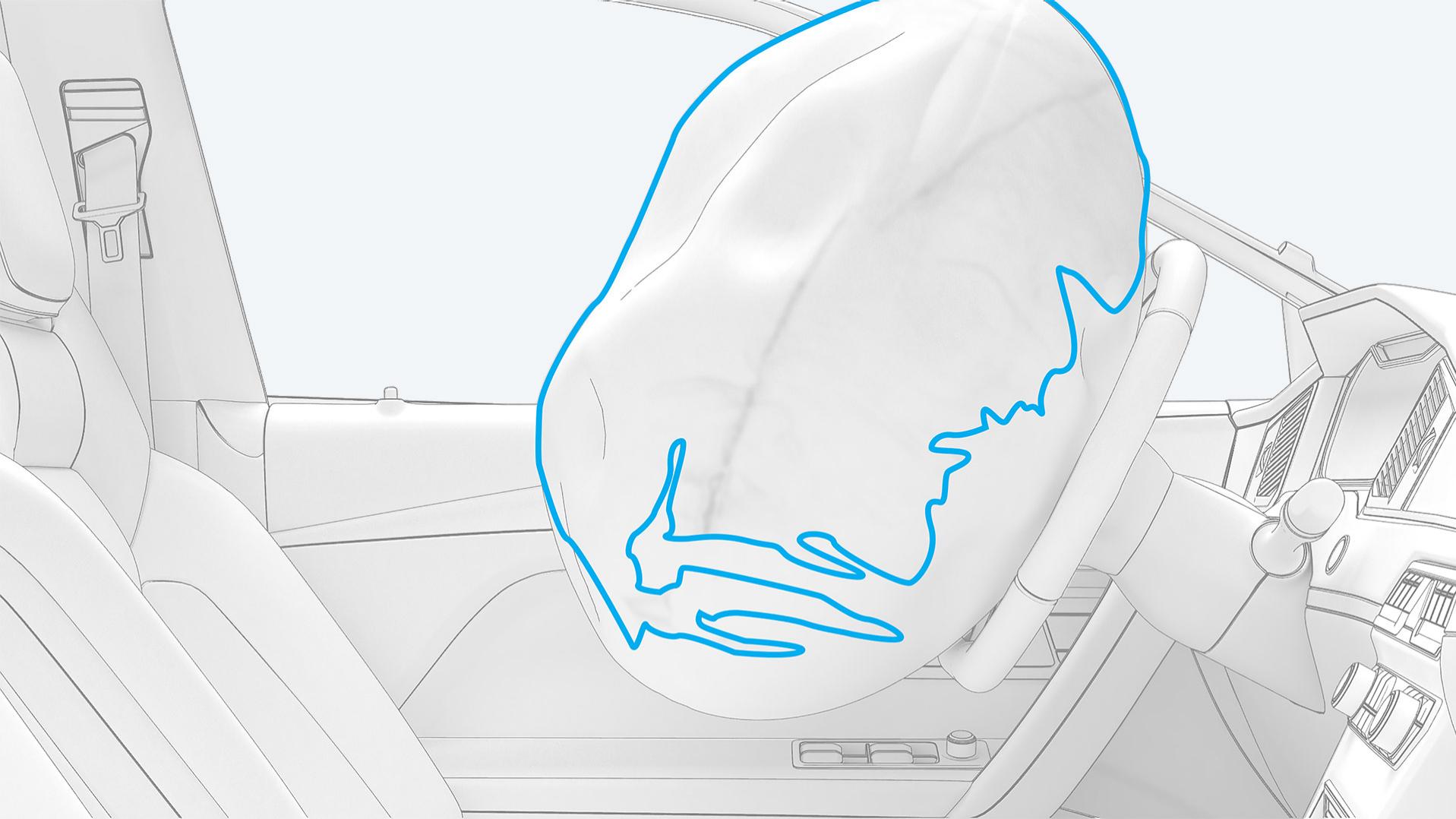

การวิเคราะห์การทดสอบการใช้งานถุงลมนิรภัยยังเป็นไปได้ด้วย ZEISS CORRELATE ฟังก์ชั่นการทำงานนี้จะติดตามลักษณะพื้นผิวของถุงลมนิรภัยในการบันทึกวิดีโอความเร็วสูง และช่วยระบุจุดเบี่ยงเบนสูงสุดในระบบแกนโคออร์ดิเนตของชิ้นส่วนของพวงมาลัย นอกจากนั้น ยังสามารถระบุจุดเบี่ยงเบนที่เฉพาะเจาะจงได้อย่างง่ายดายในแง่พื้นที่และเวลา คุณยังสามารถใช้ฟังก์ชั่นนี้สำหรับโครงร่างของรูที่กว้างขึ้นและลักษณะพื้นผิวของวัตถุที่ผิดรูป ทั้งนี้ขึ้นอยู่กับวิธีการติดตามความเปรียบต่าง

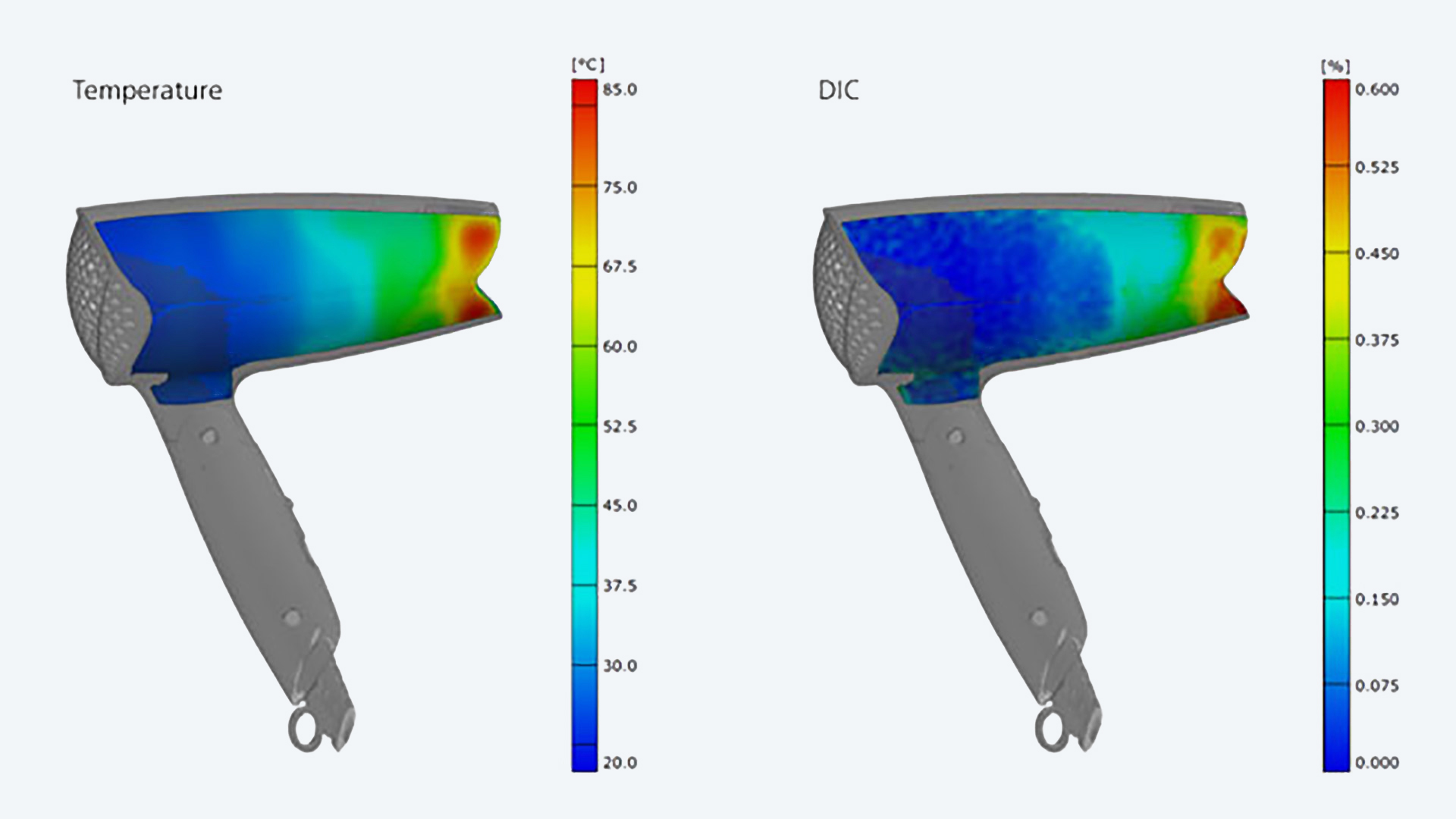

ข้อมูล 3 มิติที่วัดได้สามารถนำมาใช้ร่วมกับข้อมูลอุณหภูมิที่นำเข้าใน ZEISS CORRELATE ข้อได้เปรียบของการสร้างภาพเช่นนี้คือ ความเข้าใจที่ง่ายและรวดเร็วขึ้นเกี่ยวกับความสัมพันธ์ของพฤติกรรมของส่วนประกอบทางความร้อนและทางกล คุณสามารถนำเข้าภาพจากกล้องถ่ายภาพความร้อนต่าง ๆ จากนั้นคุณสามารถแปลงภาพที่นำเข้าเหล่านี้ให้เป็นระบบพิกัดของข้อมูล ARAMIS 3D หลังจากนั้นข้อมูลอุณหภูมิจะถูกอ่านและจับคู่กับข้อมูล ARAMIS 3D ด้วยวิธีนี้คุณจะได้รับความสัมพันธ์ของข้อมูลการวัดและข้อมูลอุณหภูมิสำหรับจุดวัดทั้งหมดในแต่ละครั้งของการวัด

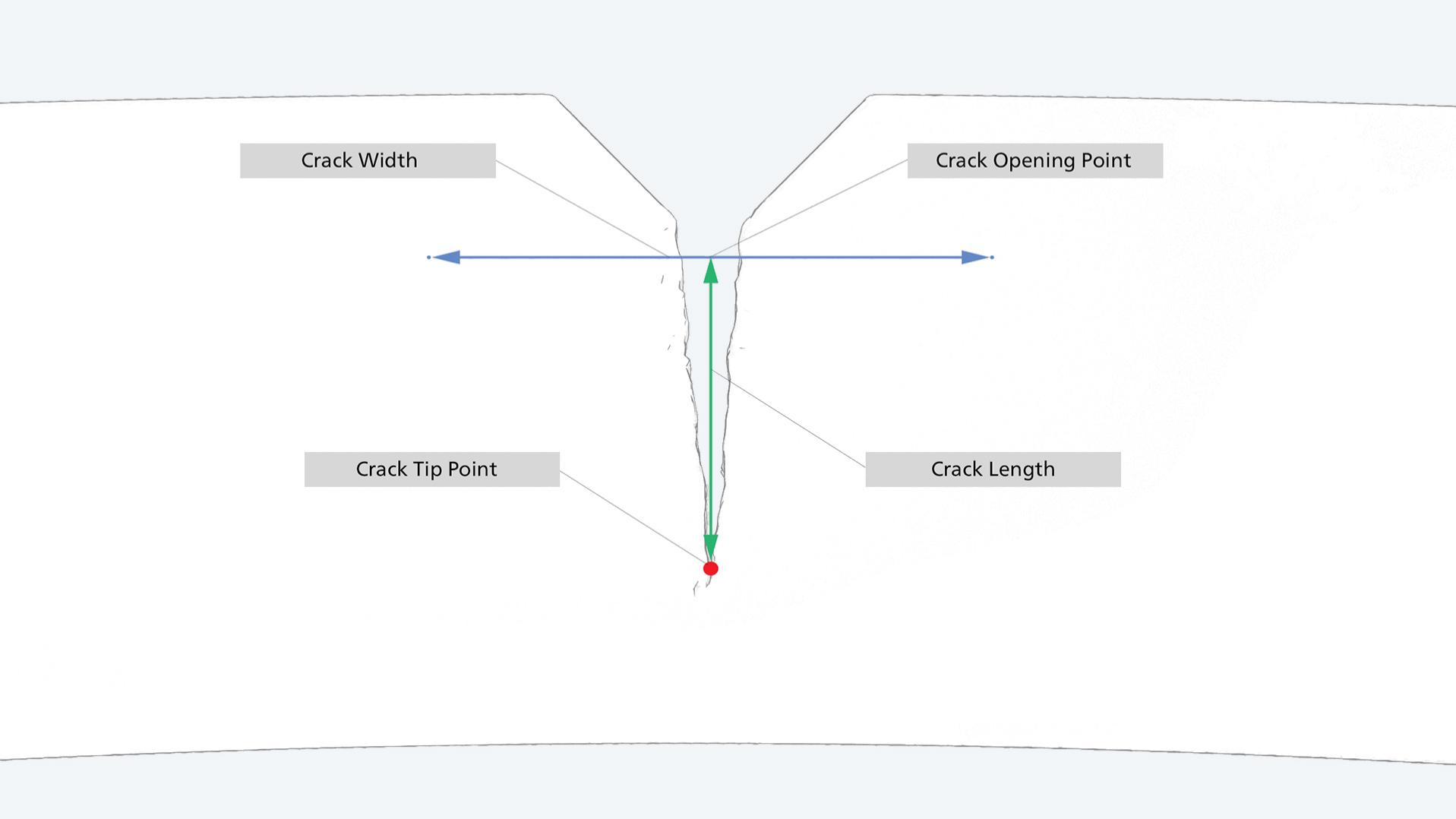

ZEISS CORRELATE ช่วยให้การติดตามจุดปลายรอยร้าวและการประเมินวิถีของจุดปลายรอยร้าวเป็นไปได้ ด้วยการใช้วิธีการที่แตกต่างกัน ตำแหน่งของจุดปลายรอยร้าวจะสามารถถูกตรวจจับได้ในตัวอย่างที่มีสีเดียวกัน นอกจากนี้ยังสามารถหาปัจจัยอื่น ๆ เช่นความยาวของรอยร้าว รูรอยร้าว และโหมดรอยร้าวใน 3 มิติได้เช่นกัน ฟังก์ชั่นนี้สามารถใช้สำหรับการใช้งานที่หลากหลายในการวิจัยวัสดุ และใช้ได้กับวัสดุจำนวนมาก เช่น โลหะ วัสดุคอมโพสิต และพลาสติก การวิเคราะห์การแพร่กระจายของรอยร้าวถูกนำมาใช้ในหลายอุตสาหกรรมที่มีข้อกำหนดการรักษาความปลอดภัยสูง เช่น การบินและอวกาศ ยานยนต์ และวิศวกรรมโยธา

ข้อมูลที่วัดได้จากการทดสอบวัสดุทั่วไป เช่น การทดสอบ Nakajima การบวม แรงดึง การหักงอ แรงเฉือน และการทดสอบการขยายของรู จะได้รับการประเมินในซอฟต์แวร์เพื่อกำหนดสมบัติของวัสดุ ลักษณะเฉพาะของวัสดุทำให้สามารถคำนวณข้อมูลที่เชื่อถือได้ เช่น เส้นโค้งขีดจำกัดการขึ้นรูป ความเครียดที่ทำให้แตกหัก ค่า n ค่า r อัตราส่วนของ Poisson โมดูลัสของ Young (โมดูลัสยืดหยุ่น) เส้นโค้งความเครียด-ความเค้น และการลดความหนาของวัสดุ สิ่งเหล่านี้จะนำมาใช้เป็นพารามิเตอร์อินพุตสำหรับการจำลอง ช่วยให้แบบจำลองวัสดุมีความแม่นยำมากขึ้นและการคาดการณ์พฤติกรรมของวัสดุมีความถูกต้องมากขึ้น

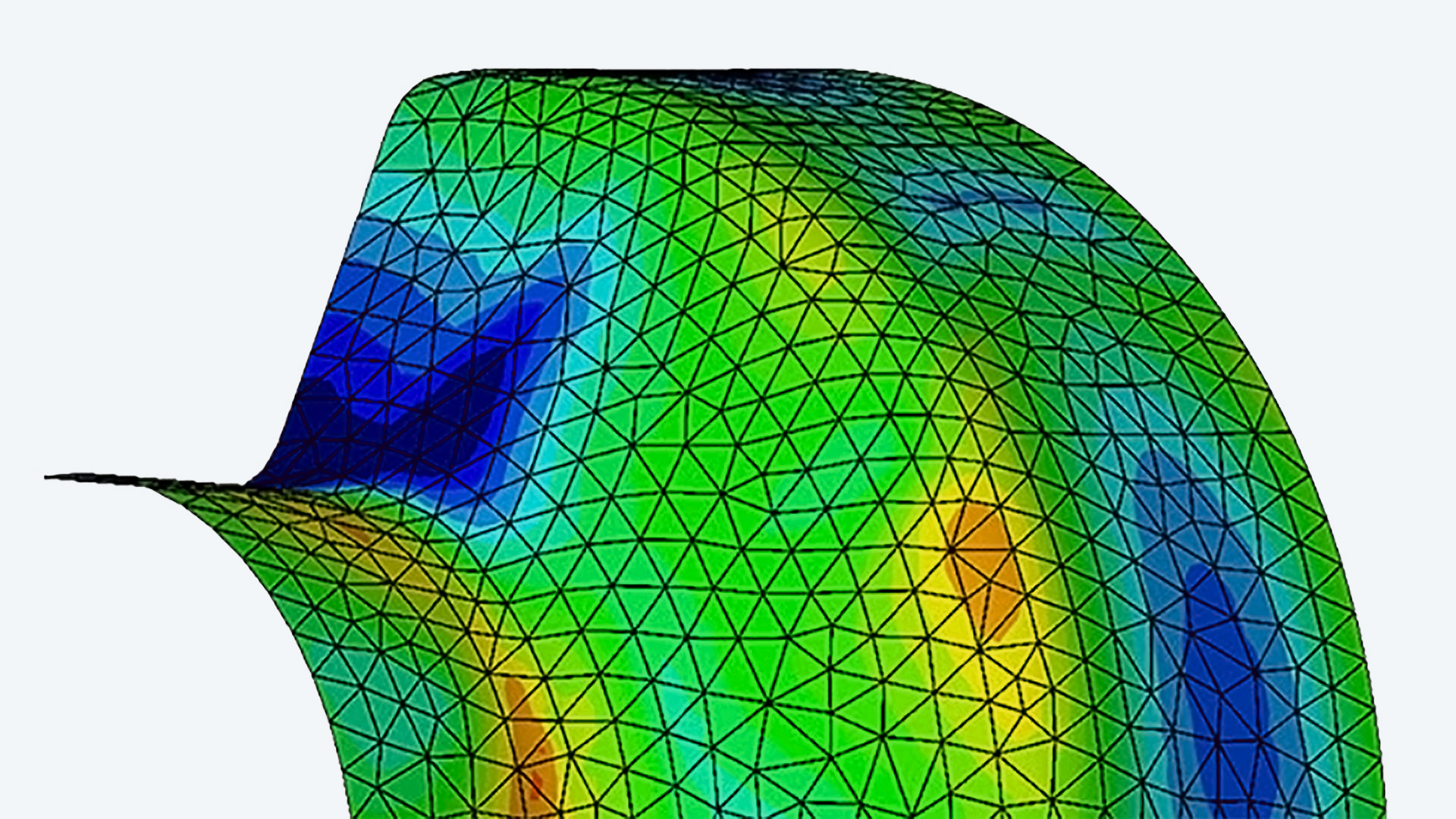

สามารถนำเข้าค่าสเกลาร์และรูปทรงเรขาคณิต ตัวอย่างเช่น จากโปรแกรมจำลอง เช่น ABAQUS, LS-DYNA, ANSYS, PAM-STAMP และ AutoForm เพื่อเปรียบเทียบโดยตรงกับข้อมูลการวัด 3 มิติ ข้อมูลการวัด 3 มิติสามารถเปลี่ยนเป็นระบบพิกัดของแบบจำลองการจำลองได้โดยฟังก์ชั่นการจัดแนวต่าง ๆ ดังนั้นจึงสามารถเปรียบเทียบรูปทรงเรขาคณิตของแบบจำลองกับพื้นผิว 3 มิติที่วัดได้ในขั้นตอนแรก จะสามารถดำเนินการวิเคราะห์เพิ่มเติม เช่น การเปรียบเทียบการกระจัดโดยตรง การเปลี่ยนรูป และความเครียดสำหรับแต่ละขั้นตอนได้

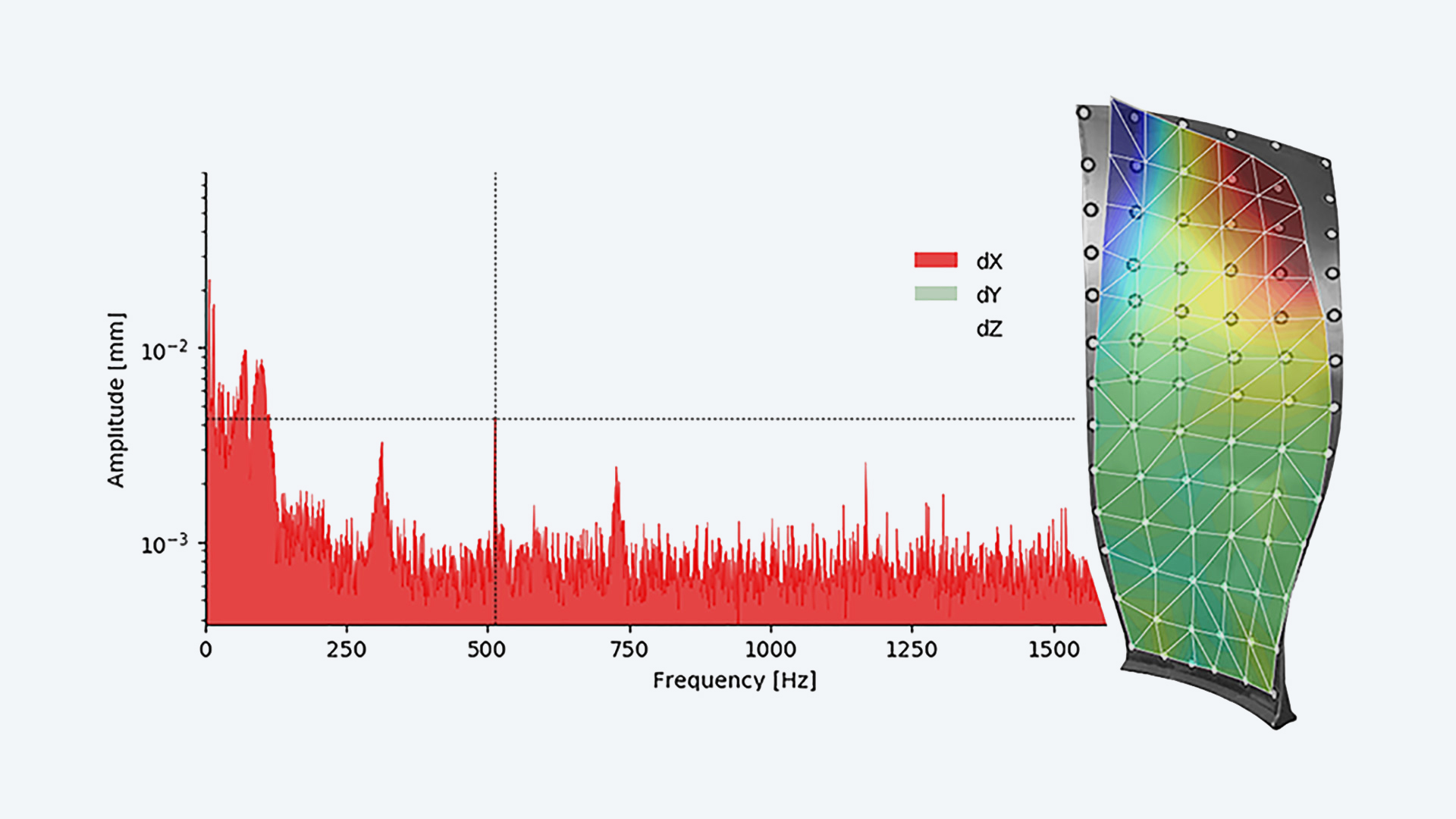

ซอฟต์แวร์สามารถแสดงประเภทของการสั่นสะเทือนเพื่อการแปลความหมายของข้อมูลการกระจัดที่วัดได้อย่างรวดเร็วตั้งแต่ครั้งแรก การวิเคราะห์แสดงให้เห็นถึงการกระจัดของจุดที่วัดได้ทั้งหมดแบบเต็มพื้นที่หรือตามจุดในทิศทางเชิงพื้นที่ทั้งสามทิศทาง นอกจากนี้ ขอบเขตของการตอบสนองเชิงความถี่ของทุกจุดและประเภทของการสั่นสะเทือนที่เกี่ยวข้องจะแสดงแบบสามมิติ สำหรับการวิเคราะห์การสั่นสะเทือนเพิ่มเติม พิกัด 3 มิติและค่าการกระจัดสามารถส่งออกได้ในรูปแบบไฟล์สากล (UFF) รูปแบบนี้ได้รับการสนับสนุนโดยแอปส่วนใหญ่สำหรับการวิเคราะห์การสั่นสะเทือน
