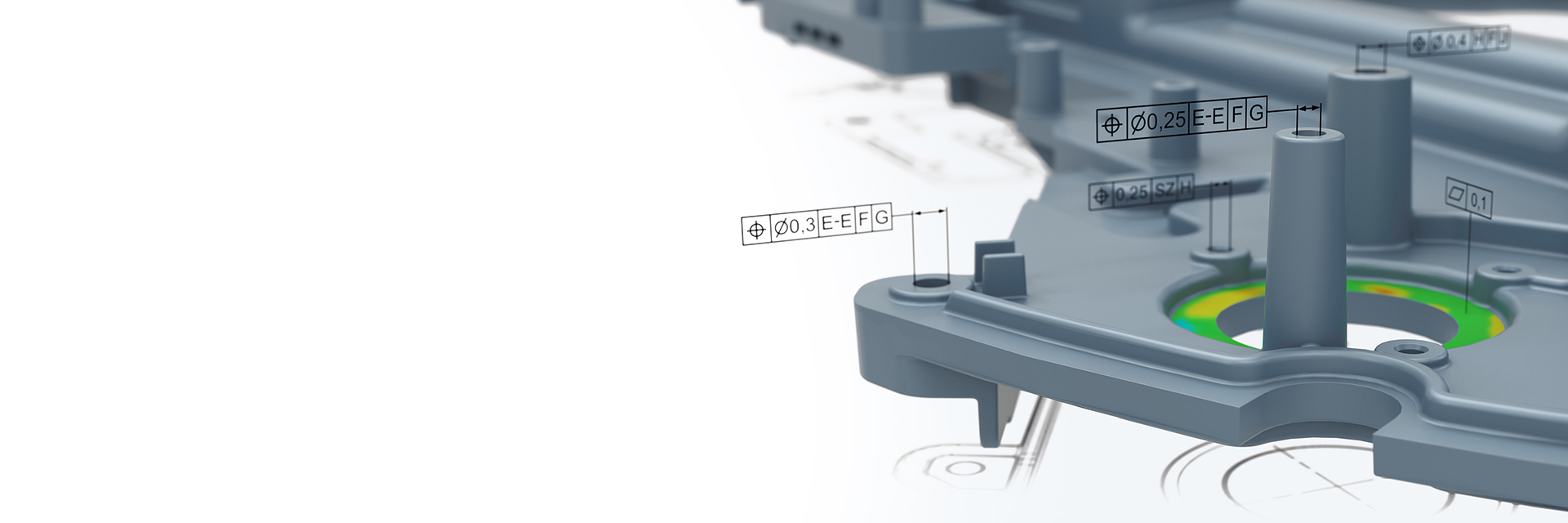

ตรวจสอบค่าความคลาดเคลื่อน GD&T

ค่าความคลาดเคลื่อน GD&T ช่วยในการกำหนดและประเมินความเบี่ยงเบนทางเรขาคณิตของชิ้นส่วน ซึ่งอธิบายถึงการเบี่ยงเบนที่ยอมรับได้สูงสุดจากสถานะมาตรฐานของชิ้นส่วน หากค่าความคลาดเคลื่อน GD&T เกินขีดจำกัด ฟังก์ชัน ความแม่นยำในการพอดีหรือรูปทรงของชิ้นส่วนจะไม่เป็นไปตามที่กำหนด เช่น ความคลาดเคลื่อนนี้สามารถใช้เพื่อตรวจสอบได้ว่ารูเจาะถูกผลิตให้พอดีกันหรือไม่ ว่ามีทิศทางที่ถูกต้องหรือไม่ หรือข้อผิดพลาดทางรูปทรงที่มีอยู่ยังอยู่ภายในขีดจำกัดที่ยอมรับได้หรือไม่ ค่าความคลาดเคลื่อน GD&T ถูกใช้ในทุกขั้นตอนของห่วงโซ่กระบวนการ เช่น การออกแบบ การผลิต และการควบคุมคุณภาพ

• การเสียรูประหว่างการประมวลผล
• การสึกหรอของเครื่องมือ
• การสั่นสะเทือนของเครื่องจักร
• ความผันผวนของอุณหภูมิระหว่างกระบวนการผลิต

ขณะที่ค่าความคลาดเคลื่อน GD&T ใช้สำหรับการระบุในการออกแบบ ซึ่งช่วยให้นักมาตรวิทยาสามารถตรวจสอบชิ้นส่วนได้ ข้อกำหนดเบื้องต้นพื้นฐานสำหรับการประเมินผลที่มีประสิทธิภาพคือข้อมูลการวัดแบบเต็มพื้นที่ที่สร้างขึ้นโดยเทคโนโลยีการวัดแบบออปติคอล ZEISS INSPECT รวมฟังก์ชัน GD&T หลายตัวสำหรับการวิเคราะห์ขนาด รูปร่าง และตำแหน่งอย่างครบถ้วนโดยใช้ระบบข้อมูล ส่วนประกอบการติดยึด และความคลาดเคลื่อน การออกแบบเชิงพารามิเตอร์ของ ZEISS INSPECT ยังช่วยสนับสนุนและทำให้การวิเคราะห์ GD&T ง่ายขึ้น สำหรับการวัดและการวิเคราะห์ส่วนประกอบแต่ละตัว หมายความว่าแต่ละส่วนประกอบต้องถูกสร้างเพียงครั้งเดียวและสามารถนำไปใช้เป็นการอ้างอิงได้ วิธีการคำนวณที่เกี่ยวข้องจะถูกตั้งค่าโดยอัตโนมัติ
