White Paper

การกำหนดขนาดและความคลาดเคลื่อนทางเรขาคณิต (GD&T)

เพิ่มคุณภาพและลดต้นทุน

เครื่องจักรการผลิตที่ทันสมัยในปัจจุบันสามารถให้ความแม่นยำในระดับสูงมาก อย่างไรก็ตาม ชิ้นงานยังคงพบกับปัญหาความเบี่ยงเบนที่ไม่ต้องการในมิติและรูปทรงเรขาคณิตที่ระบุ เพื่อจำกัดการสูญเสียคุณภาพและการเพิ่มขึ้นของต้นทุนที่จะเกิดขึ้นตามมา ผู้ผลิตและนักมาตรวิทยาจึงต้องใช้ค่าความคลาดเคลื่อน ค่าความคลาดเคลื่อนจะกำหนดว่าค่าเบี่ยงเบนใดจากค่าที่กำหนดจึงจะยอมรับได้ และเมื่อใดชิ้นส่วนจึงถือว่า "not OK" (NOK) และด้วยเหตุนี้จึงไม่สามารถใช้งานได้หากไม่มีการปรับปรุง

ข้อได้เปรียบของ GD&T

เมื่อกำหนดค่าความคลาดเคลื่อนของชิ้นส่วน การกำหนดขนาดและค่าความคลาดเคลื่อนทางเรขาคณิต (GD&T) จะมีบทบาทสำคัญ GD&T อธิบายประเภทและรูปแบบของการเบี่ยงเบนทางเรขาคณิตที่อนุญาตในชิ้นส่วนโดยมีความแม่นยำสูงสุด เมื่อเปรียบเทียบกับการกำหนดค่าความคลาดเคลื่อนทั่วไปแล้ว ข้อกำหนดเฉพาะของผลิตภัณฑ์ที่ใช้ GD&T จะมีข้อได้เปรียบหลายประการ:

การผลิตและการทดสอบส่วนประกอบที่ง่ายขึ้น
ความสามารถในการเปรียบเทียบที่เหมาะสมที่สุด
ตัวเลือกในการรวมค่าความคลาดเคลื่อน
ค่าความคลาดเคลื่อนที่นำไปใช้งานได้มากขึ้นในองค์ประกอบลูกทรงกลมและทรงกระบอก
ไม่มีการรวมค่าความคลาดเคลื่อนผ่านการกำหนดขนาดเป็นลำดับ
เหมาะสำหรับชิ้นส่วนแบบฟรีฟอร์มที่ซับซ้อน
การทดสอบชิ้นส่วนด้วยการสนับสนุนข้อมูลผลิตภัณฑ์และการผลิต (PMI/FTA)

สัญลักษณ์แทน GD&T

มีการพัฒนาภาษาสากลที่ประกอบด้วยสัญลักษณ์ขึ้นเพื่อแสดง GD&T ในการเขียนแบบ เราได้รวบรวมข้อมูลเหล่านี้ไว้ในโปสเตอร์ที่ชัดเจน

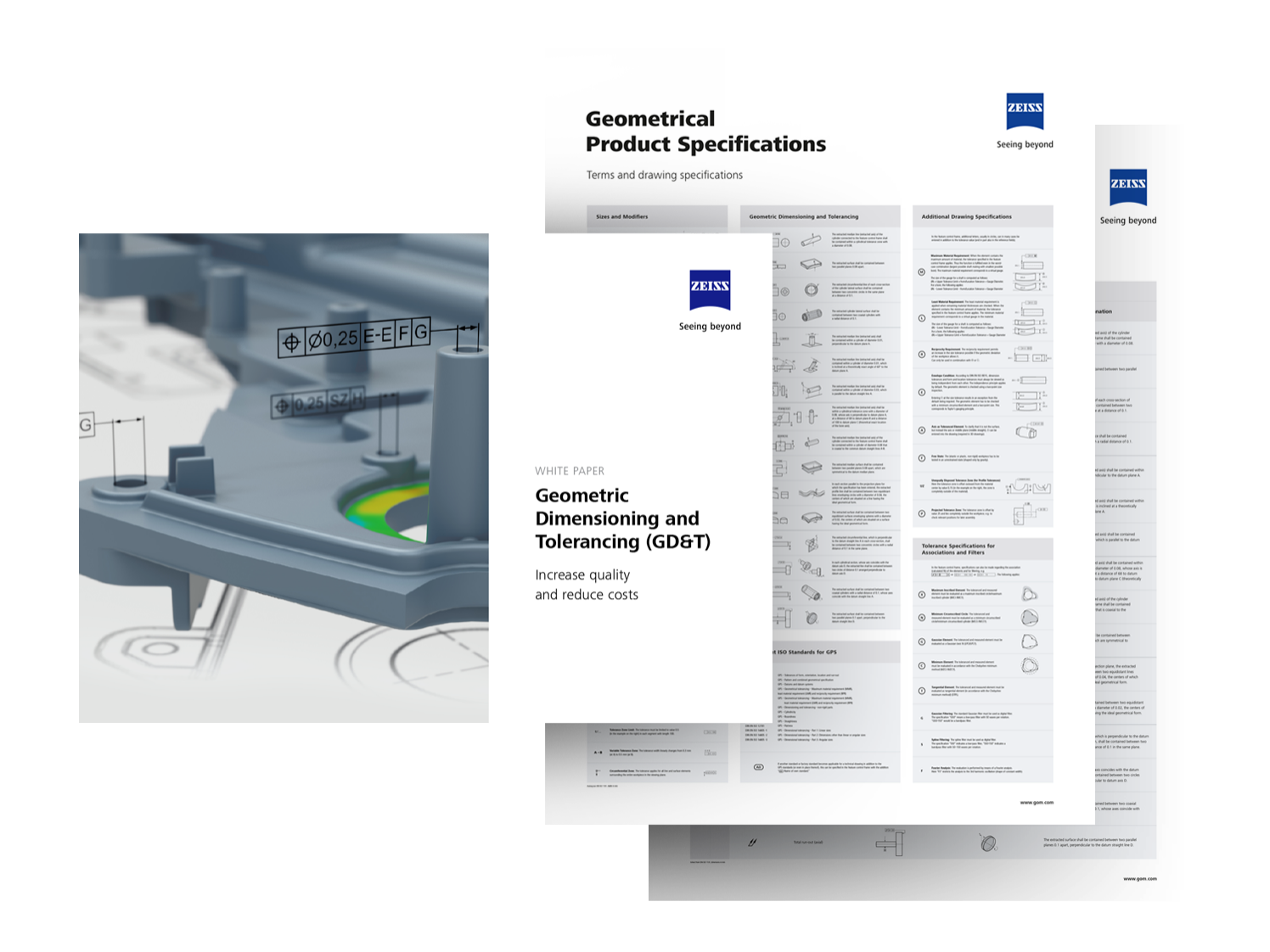

ดาวน์โหลดสมุดปกขาวและโปสเตอร์

ในสมุดปกขาวของเรา คุณจะได้เรียนรู้เพิ่มเติมเกี่ยวกับข้อได้เปรียบของค่าความคลาดเคลื่อนของรูปแบบและตำแหน่ง และได้รับตัวอย่างการประยุกต์ใช้งานและการปฏิบัติที่ครอบคลุม โปสเตอร์ของเราให้ภาพรวมที่เข้าใจง่ายกับคุณเกี่ยวกับการแสดงค่าความคลาดเคลื่อนเป็นภาพ

กำลังโหลดแบบฟอร์ม...

หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับการประมวลผลข้อมูลที่ ZEISS โปรดดูที่ ประกาศความเป็นส่วนตัวของข้อมูล ของเรา

การแปลความหมายของ GD&T

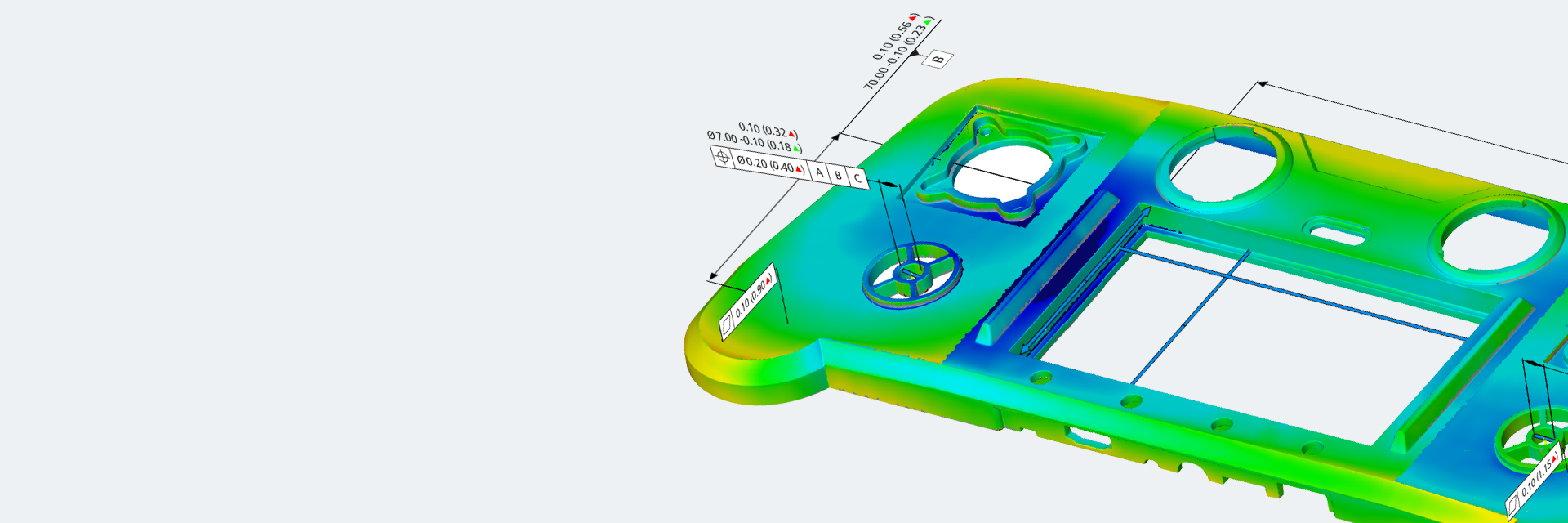

ทั้ง GD&T และผลการวัดของการตรวจสอบค่าความคลาดเคลื่อนจะถูกแสดงเป็นค่าตัวเลขล้วน ๆ อย่างไรก็ตาม การแปลความหมายของตัวเลขเหล่านี้และแปรเปลี่ยนเป็นการดำเนินการแก้ไขที่เฉพาะเจาะจงเป็นสิ่งที่ท้าทาย GD&T จะตรวจสอบได้ง่ายที่สุดเมื่อใช้ซอฟต์แวร์ที่ใช้สีระบุค่าที่ระบุและค่าที่แท้จริง และใช้เวกเตอร์เพื่อแสดงการเบี่ยงเบน

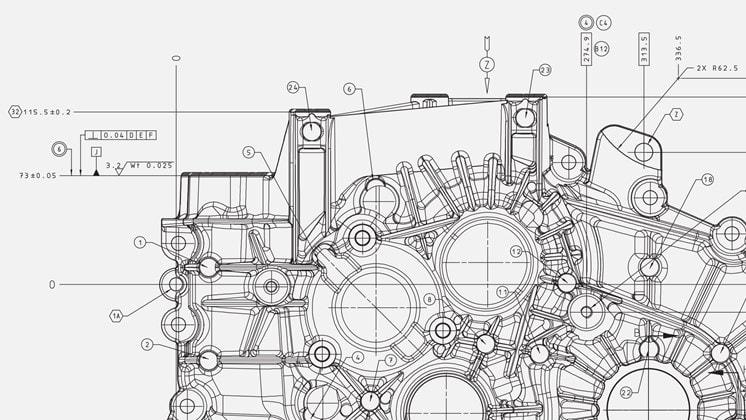

มาตรฐาน GD&T

กฎ สัญลักษณ์ คำจำกัดความ ข้อกำหนด ค่าเริ่มต้น และวิธีการที่แนะนำสำหรับการกำหนดและแปลความหมายของ GD&T ได้ผ่านการกำหนดในระบบมาตรฐาน แม้ว่าจะมีเพียงสองมาตรฐานเท่านั้นที่มีการยอมรับและการใช้งานทั่วโลก:

ISO GPS (ข้อกำหนดเฉพาะของผลิตภัณฑ์ทางเรขาคณิต) ซึ่งกำหนดขึ้นโดยองค์การระหว่างประเทศว่าด้วยการมาตรฐาน

ASME Y14.5 ซึ่งกำหนดขึ้นโดยสมาคมวิศวกรเครื่องกลแห่งสหรัฐอเมริกา

ดูข้อมูลเพิ่มเติมเกี่ยวกับความคล้ายคลึงและความแตกต่างระหว่างมาตรฐานเหล่านี้ในสมุดปกขาว

ดาวน์โหลด
