ห้องวัดเสมือนจริง

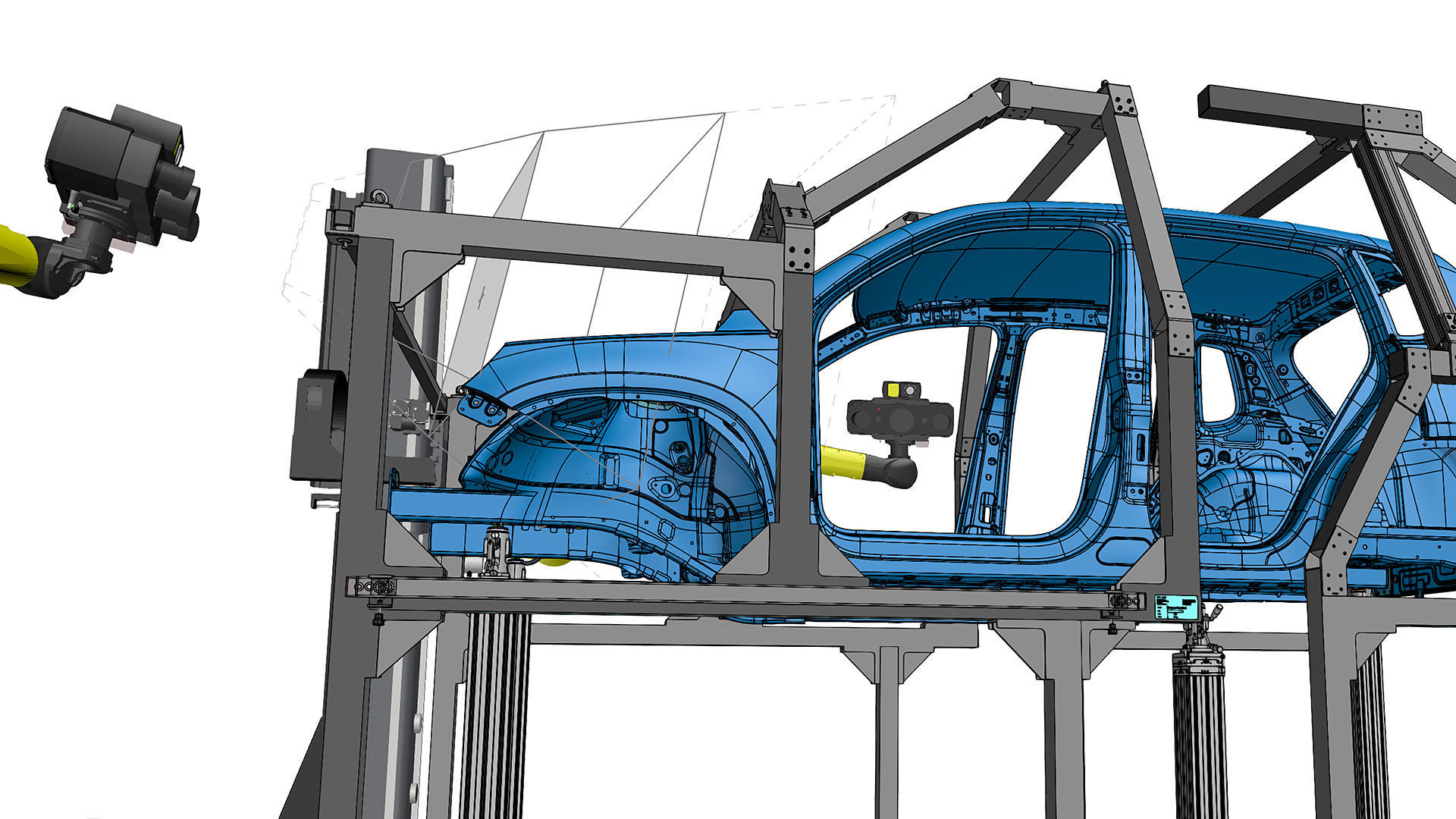

ฟังก์ชัน Smart Teach ใน VMR จะคำนวณตำแหน่งเซ็นเซอร์ที่จำเป็นต่อลักษณะการตรวจสอบและพื้นผิว CAD ทั้งหมด การปรับเส้นทางที่ตามมาให้เหมาะสมจะปรับปรุงลำดับของตำแหน่งที่เกี่ยวข้องกับระยะเวลาการทำงานและการหลีกเลี่ยงการชน Smart Teach ช่วยลดเวลาที่ต้องใช้ในการสร้างโปรแกรมหุ่นยนต์ที่ปลอดภัยต่อกระบวนการและปรับให้เหมาะกับระยะเวลาการทำงาน ระบบจะอัปเดตตำแหน่งการวัดโดยอัตโนมัติหาก CAD หรือองค์ประกอบแต่ละรายการเปลี่ยนแปลงมีการเปลี่ยนแปลง

ระบบจะนำเข้าข้อมูล CAD พร้อมกับแผนการวัดที่เกี่ยวข้อง หลักการวัดที่จัดเก็บไว้ในแผนการวัดจะถูกกำหนดให้กับลักษณะการตรวจสอบจากแผนการวัดโดยอัตโนมัติ นอกจากนี้ยังสามารถจัดเตรียมรายงานการวัดไว้ล่วงหน้า (ออฟไลน์) ได้อีกด้วย ผลการวัดจริงจะแสดงหลังขั้นตอนการวัดเสร็จสิ้น สิ่งนี้ช่วยให้ผู้ใช้สามารถวางแผนการตรวจสอบได้ง่ายขึ้น

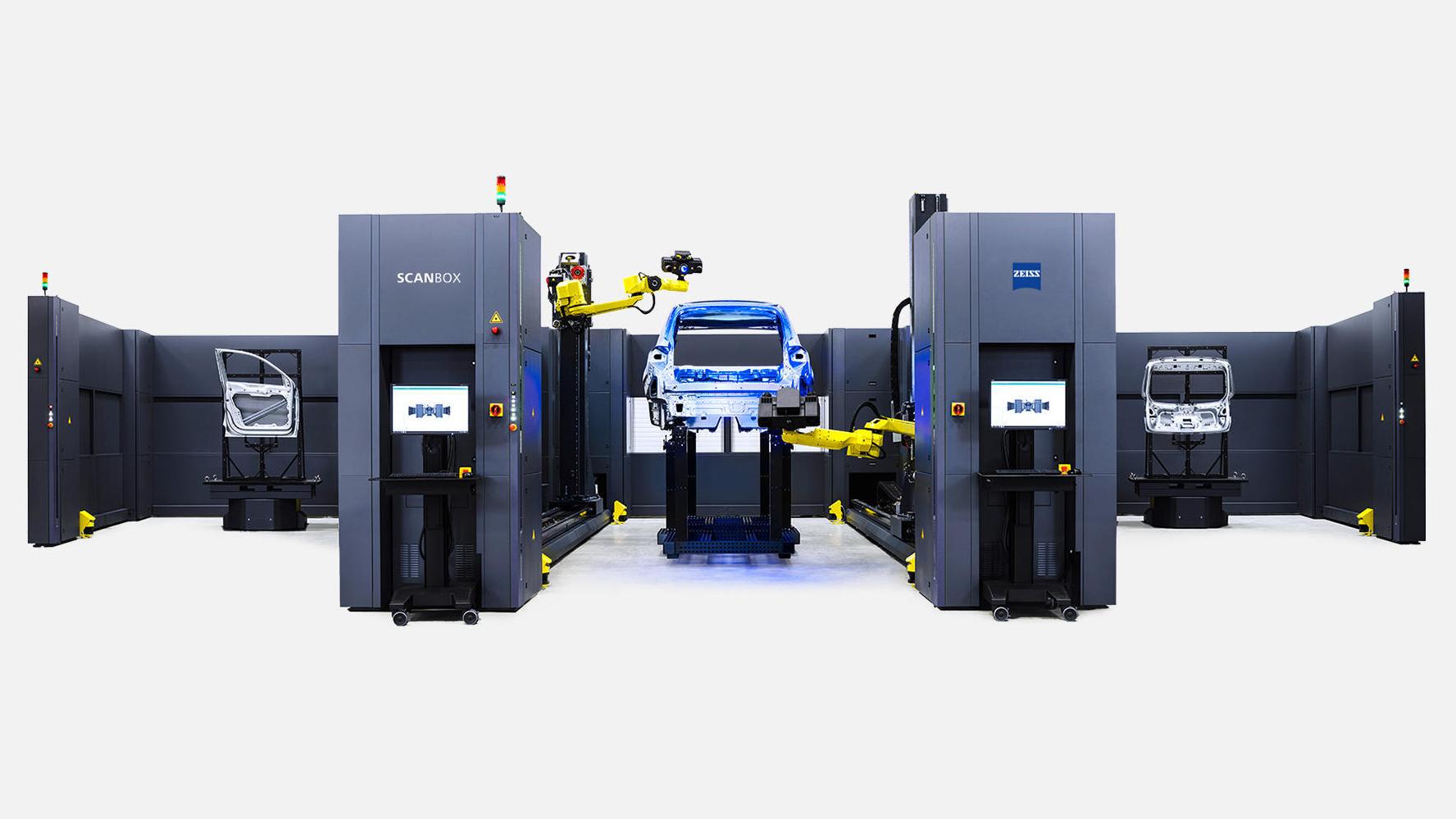

โปรแกรมการวัดจะถูกสร้างขึ้นแบบออฟไลน์และทำงานหนึ่งครั้งใน ScanBox ผ่านกระบวนการอัตโนมัติ หุ่นยนต์จะเคลื่อนที่ไปยังตำแหน่งวัดและกำหนดค่าพารามิเตอร์การวัดแต่ละรายการ เช่น ระยะเวลาการเปิดรับแสงบนชิ้นส่วนจริง ซอฟต์แวร์ใช้กระบวนการพิเศษเพื่อตรวจจับการสะท้อนของชิ้นส่วนโดยอัตโนมัติและปรับการฉายแสงเป็นริ้ว (Fringe Projection) ให้เหมาะสม เพื่อลดข้อผิดพลาดในการวัดที่เกิดจากการสะท้อน

โปรแกรมการวัดขั้นสุดท้ายสามารถนำไปใช้เพื่อตรวจสอบชิ้นส่วนเพิ่มเติมได้ หุ่นยนต์จะถูกควบคุมโดยซอฟต์แวร์อย่างสมบูรณ์ และเคลื่อนที่ไปยังตำแหน่งวัดการตามลำดับที่กำหนด ในระหว่างการวัดแต่ละครั้ง ระบบจะตรวจสอบว่าผลลัพธ์ที่ได้เป็นไปตามเกณฑ์คุณภาพหรือไม่ การเปลี่ยนแปลงสถานะข้อมูลจาก CAD หรือแผนการวัดสามารถอัปเดตได้อย่างรวดเร็วด้วยซอฟต์แวร์พารามิเตอร์

หลังจากการเก็บรวบรวมข้อมูลมาแล้ว ซอฟต์แวร์จะคำนวณเมชรูปหลายเหลี่ยมของพื้นผิวชิ้นส่วนและคำนวณค่าที่แท้จริงของแผนลักษณะการตรวจสอบ ข้อมูลนี้จะถูกเปรียบเทียบกับข้อมูลเป้าหมายและแสดงในรายงาน ผลการวัดสามารถบันทึกในรูปแบบการส่งออกพิเศษได้โดยอัตโนมัติ เช่น สำหรับฐานข้อมูลการควบคุมคุณภาพทางสถิติ ขั้นตอนการวัดสำหรับชิ้นส่วนที่แตกต่างกันสามารถดำเนินการได้โดยอัตโนมัติ

Kiosk Interface เป็นอินเทอร์เฟซผู้ใช้แบบพิเศษสำหรับการใช้งาน ScanBox ได้อย่างง่ายดาย ซอฟต์แวร์จะเข้าควบคุมกระบวนการทั้งหมดและดำเนินการลำดับการวัดและการตรวจสอบโดยอัตโนมัติ สิ่งนี้ช่วยให้มั่นใจได้ถึงความแม่นยำและคุณภาพของข้อมูล: พารามิเตอร์การวัด ข้อมูล และระบบปฏิบัติการได้รับการปกป้อง
