ZEISS MMZ T

Bridge-Type CMM ที่มีช่วงการวัดขนาดใหญ่

ด้วยช่วงการวัดที่กว้างถึง 14.8 m³ จึงทำให้ ZEISS MMZ T เป็น Bridge-Type CMM ที่มีช่วงการวัดใหญ่ที่สุดในกลุ่มเครื่องวัดแบบตั้งโต๊ะ ตัวอย่างเช่น: เครื่องนี้สามารถวัดเฟืองขนาดใหญ่ได้อย่างแม่นยำมากโดยตรงบนพื้นที่ปฏิบัติงาน

ดีไซน์ที่แข็งแรงทนทานสำหรับชิ้นงานที่มีน้ำหนักสูงสุด 10 ตัน
การวัดที่มีความแม่นยำสูง
ดีไซน์แบบเปิดเพื่อให้ง่ายต่อการโหลดด้วยเครน

ZEISS MMZ T

คุณสมบัติ

ดีไซน์แบบเปิดช่วยให้โหลดด้วยเครนได้ง่าย ดีไซน์ของเครื่องจักรนี้รองรับชิ้นงานที่มีน้ำหนักสูงสุด 10 ตัน

ความปลอดภัยสำหรับผู้ปฏิบัติงานและเครื่องจักร

ระบบป้องกันการบิดงอของก้านวัดเพื่อปกป้องเซ็นเซอร์/ผู้ปฏิบัติงาน
ระบบป้องกันก้านวัดด้วยเซ็นเซอร์ออปติคอล ลดความเสี่ยงจากการหยุดทำงานหลังการชน
ตำแหน่งปลอดภัยสำหรับสะพานเพื่อให้แน่ใจว่ามีการโหลดชิ้นงานขนาดใหญ่ไปยังเครื่องวัดพิกัดได้อย่างปลอดภัย

ประสิทธิภาพการวัดที่เพิ่มขึ้น

ส่วนต่อขยายสไตลัส REACH CFX 3 MMZ สำหรับการวัดรูเจาะลึกมาก (1,200 มม.)
ต๊ะหมุนถูกติดตั้งบนฐาน เพื่อให้สามารถใช้ช่วงการวัดได้อย่างเหมาะสมที่สุด
การไล่ระดับการชดเชยอุณหภูมิของแกน เพื่อเลือกเก็บรายละเอียดความแตกต่างของอุณหภูมิ

วัดชิ้นงานหนักได้อย่างมีประสิทธิภาพ

รองรับการวัดชิ้นงานที่มีน้ำหนักสูงสุด 10 ตัน โดยไม่สูญเสียความแม่นยำ
ระบบป้องกันการสั่นสะเทือนในตัวเพื่อป้องกันความจำเป็นในการสร้างฐานรากราคาแพง
เทคโนโลยีแบริ่งที่ไม่ต้องใช้ลมอัด เพื่อลดต้นทุนการดำเนินงาน

ทนทานและมั่นคงในระยะยาว

ทนต่อสภาพอากาศที่มีฝุ่นและน้ำมัน
ทนทานต่อสภาพแวดล้อมที่สมบุกสมบัน ลดความต้องการในการควบคุมสภาพแวดล้อมในห้องวัด
ช่องว่างภายในแบริ่งขนาดใหญ่และการออกแบบสะพานที่มีความเสถียรเพื่อประสิทธิภาพการสแกนที่ยอดเยี่ยม

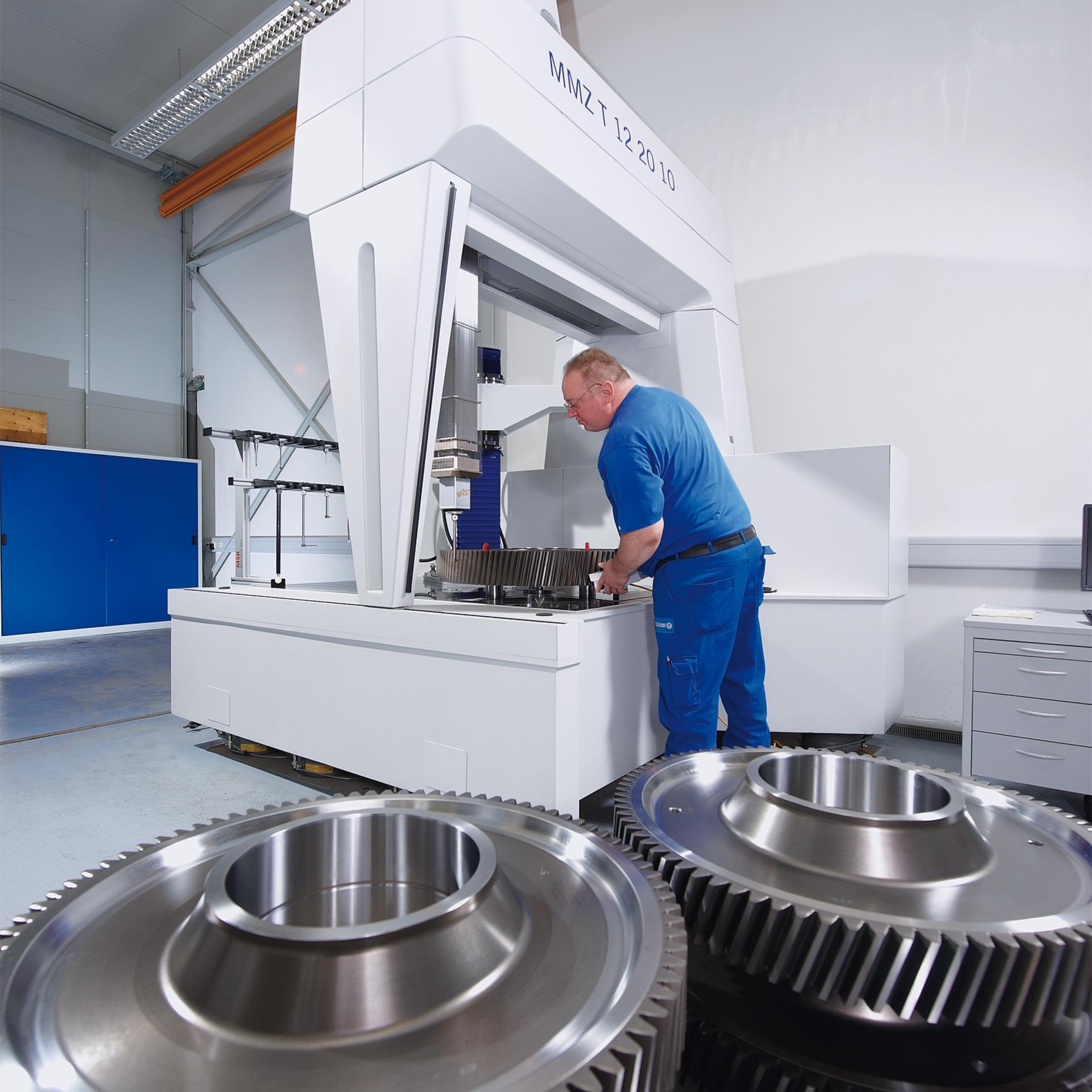

เฟืองตรงแบบฟันเฉียงบนเครื่องวัดพิกัด ZEISS MMZ T

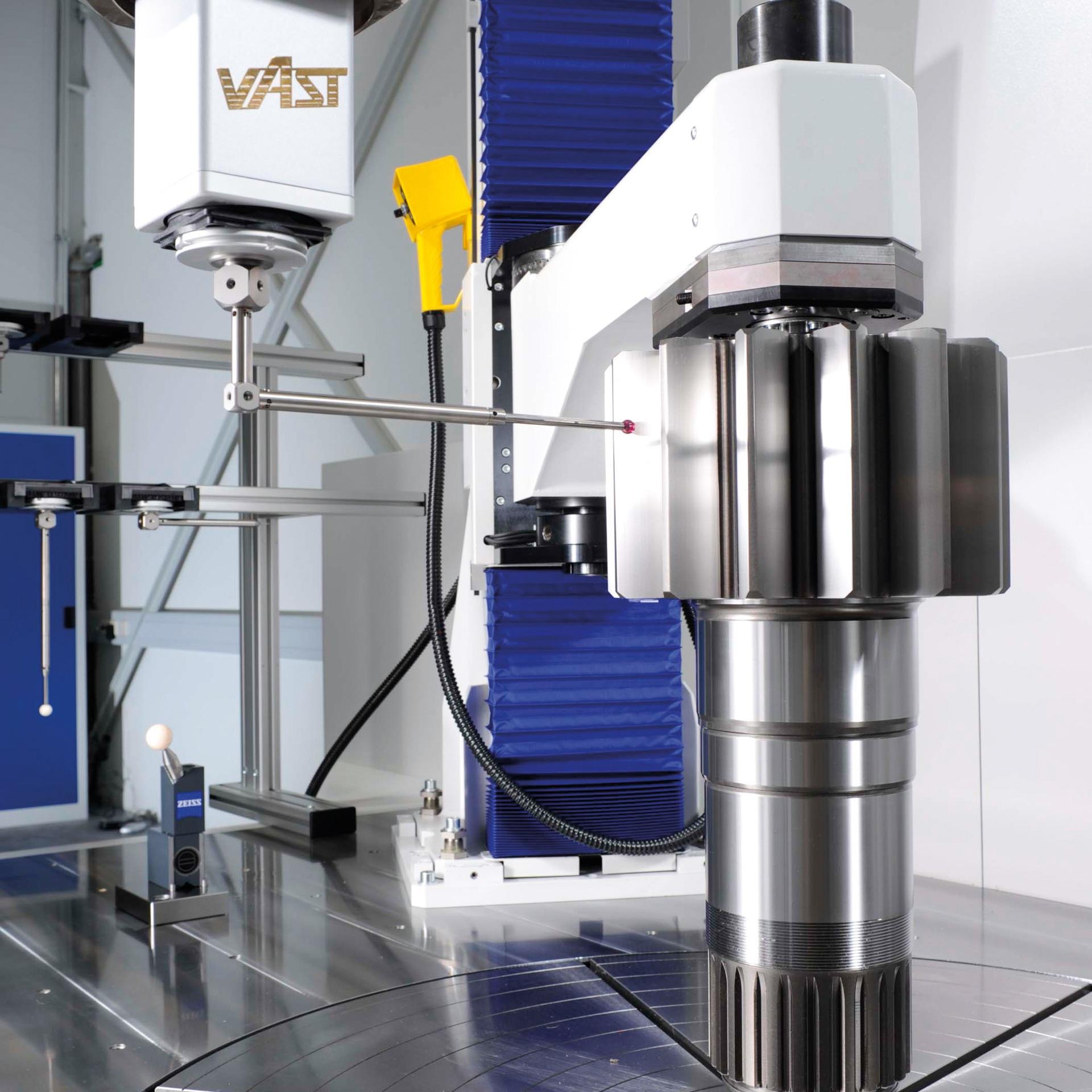

ZEISS MMZ T พร้อมแท่นศูนย์ท้ายแบบมอเตอร์ไฟฟ้า

ข้อมูลทางเทคนิคสำหรับ ZEISS MMZ T


ข้อผิดพลาดในการวัดความยาว	MPE_E150	ตั้งแต่ 2.4 + L/400 μm
ข้อผิดพลาดในการวัดด้วยหัววัดเดี่ยว	MPE_PFTU	ตั้งแต่ 2.0 μ
ข้อผิดพลาดในการวัดด้วยการสแกน	MPE_THP/tau	ตั้งแต่ 2.8 μ / 62 s
ข้อผิดพลาดในการวัดแบบฟอร์ม	MPE RONt	ตั้งแต่ 2.0 μm
