การตรวจสอบเคสโครงสร้าง

ชุดการวัดแบบออปติคอลเพียงชุดเดียวสำหรับเคสโครงสร้างหลายชิ้น

ไม่ว่าจะเป็นการบินหรือการนำพาหมายการขนส่งยานอวกาศ โครงสร้างของเครื่องยนต์อากาศยานทำหน้าที่หลายอย่าง ในขณะที่เป็นที่รู้จักกันดีในการให้โครงสร้างและความแข็งแรงกับเครื่องยนต์ในขณะรับแรงขับเคลื่อน ยังช่วยในการเบี่ยงทิศทางของอากาศด้วยใบพัดนำทิศทาง ป้องกันจากการระเบิดของไฟ และยังช่วยกักเก็บเศษชิ้นส่วนในกรณีที่เกิดความล้มเหลวระหว่างการบิน โครงสร้างที่ซับซ้อนเหล่านี้มีอยู่ทั่วทั้งเครื่องยนต์ ตั้งแต่คอมเพรสเซอร์ไปจนถึงใบพัดและต่อเนื่องจนถึงท่อไอเสีย ในอุตสาหกรรมที่ต้องการความแม่นยำสูงและการรับประกันคุณภาพในเวลาที่สั้นที่สุด องค์ประกอบประเภทนี้จำเป็นต้องใช้โซลูชันแบบครบวงจรในการตรวจสอบทุกประเภทที่ผลิตขึ้น

การแสวงหาการเพิ่มประสิทธิภาพกระบวนการอย่างต่อเนื่อง

การพยายามปรับปรุงกระบวนการ ลูกค้าภาคอากาศยานต้องการระบบเดียวที่สามารถวัดทุกอย่างตั้งแต่การหล่อชิ้นส่วน ไปจนถึงชิ้นส่วนที่ผ่านการกลึง และแม้กระทั่งการประกอบที่ซับซ้อน การใช้ ATOS ScanBox ช่วยให้สามารถวัดชิ้นส่วนได้อย่างรวดเร็ว ด้วยเซนเซอร์ความละเอียดสูงที่มีมุมมองกว้างและตัวเลือกการวัดที่ปรับแต่งได้ ระบบเหล่านี้ที่ได้รับการรับรองจาก NADCAP หรือมาตรฐาน ISO บางประการสามารถอัปเกรดการดำเนินงานที่มีอยู่ของคุณ โดยการทำให้กระบวนการตรวจสอบง่ายขึ้นด้วยอัตราที่เร็วขึ้นและกำจัดขั้นตอนที่ไม่จำเป็นและแรงงานที่ไม่จำเป็น ATOS ScanBox ผสมผสานความดีที่สุดของการทำงานอัตโนมัติและการบูรณาการเทคโนโลยีแสงสีน้ำเงินที่ทรงพลังเพื่อสร้างชุดการตั้งค่าชุดเดียว ซึ่งทำให้คุณสามารถใช้ประโยชน์จากห้องวัดของคุณได้อย่างเต็มที่

ATOS ScanBox

ATOS ScanBox ให้โซลูชันอัตโนมัติต่าง ๆ เนื่องจากความหลากหลายของชิ้นส่วนที่ผลิต ดังนั้นแต่ละระบบจึงตอบสนองความต้องการที่แตกต่างกัน ชุด ATOS ScanBox มีขนาดมาตรฐานและปรับขนาดให้เหมาะสมกับขนาดชิ้นส่วนและความต้องการในการผลิต ตั้งแต่ ATOS ScanBox 5108 ขนาดเล็กสำหรับชิ้นส่วนขนาดไม่เกิน 800 มม. (เหมาะสำหรับเครื่องยนต์แกนหลักขนาดเล็ก เช่น เฮลิคอปเตอร์) ไปจนถึง ATOS ScanBox Series 6 สำหรับเครื่องยนต์ขนาดใหญ่ที่ใช้ในภาคการบินพาณิชย์ ซึ่งรองรับการทำงานแบบข้างเดียวและพื้นที่ทำงานคู่ เช่น ATOS ScanBox 6235

ข้อมูล 3D ที่ครอบคลุม

ข้อมูลความแม่นยำสูงจากการตรวจสอบพื้นผิวอย่างสมบูรณ์
เวลาสแกนเร็วขึ้น

เวลาการวัดที่เร็วกว่า CMM แบบดั้งเดิม
กระบวนการที่ปรับให้เหมาะสม

เพิ่มปริมาณงานและประสิทธิภาพโดยรวมภายในกระบวนการ
ROI สูงสุด

ผลตอบแทนจากการลงทุนที่คาดการณ์ไว้ภายในสองปี


      เคส

    เคสและโครงสร้างตลับลูกปืนมักเริ่มต้นจากการหล่อขนาดใหญ่ที่มีข้อกำหนดในการตรวจสอบนับพันรายการ ซึ่งมักใช้เวลาหลายชั่วโมงเมื่อใช้วิธีการตรวจสอบแบบสัมผัสแบบดั้งเดิม ไม่น่าแปลกใจเลย เพราะชิ้นส่วนเหล่านี้มีคุณลักษณะนับพันจุด พร้อมกับรูปทรงเรขาคณิตที่ซับซ้อนซึ่งต้องการความแม่นยำและเที่ยงตรงสูง CMM ต้องเผชิญกับความท้าทายในการวัดพื้นผิวโปรไฟล์รูปทรงอิสระ สิ่งนี้ทำให้ผู้ผลิตในอุตสาหกรรมการบินและอวกาศต้องค้นหาวิธีในการวัดโครงสร้างขนาดใหญ่และซับซ้อนเหล่านี้ให้ได้อย่างแม่นยำ ในขณะเดียวกันก็ต้องตอบสนองต่อความต้องการที่เข้มงวดของอุตสาหกรรมและจัดการกับงานที่ค้างอยู่ให้ได้

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

โปรดทราบว่า ผลิตภัณฑ์ที่แสดงนี้ได้เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ ZEISS Industrial Quality Solutions แล้ว และได้รับการอัปเดตด้วยตัวเครื่องรุ่นใหม่เรียบร้อยแล้ว

โซลูชัน

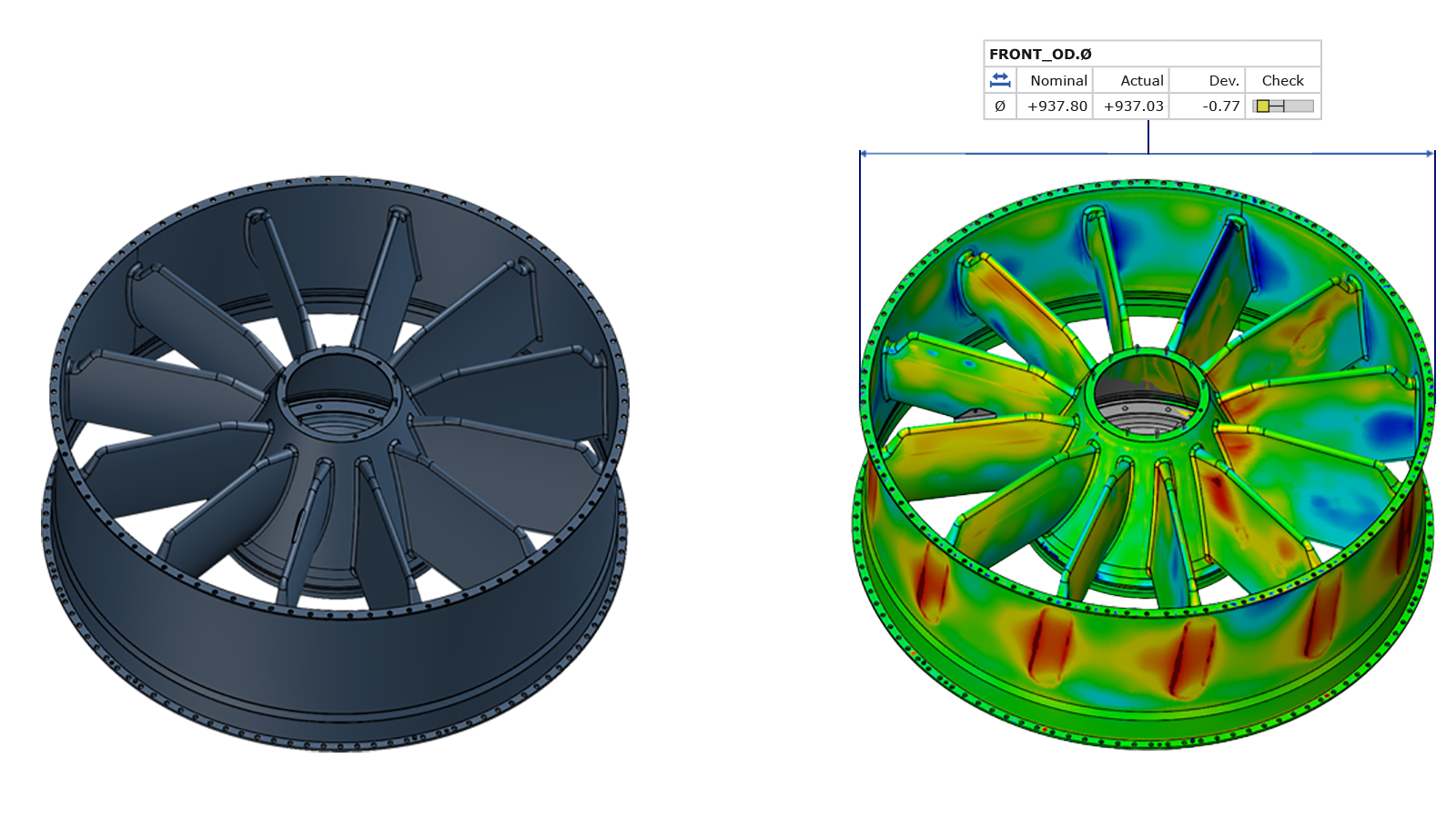

เทคโนโลยี ATOS เหมาะอย่างยิ่งสำหรับการตรวจสอบคุณภาพของผลิตภัณฑ์ โดยเฉพาะกับการหล่อและความคลาดเคลื่อนของโปรไฟล์ ความสามารถในการวัดเชิงแสง 3D ที่ทรงพลังและการเก็บข้อมูลของ ATOS ช่วยให้การตรวจสอบพื้นผิวมีประสิทธิภาพสูงสุด พร้อมทั้งเก็บข้อมูลเพื่อค้นหาข้อบกพร่องของพื้นผิวที่อาจเกิดจากกระบวนการหล่อ ด้วย ATOS ScanBox 6235 สามารถวัดชิ้นงานการหล่อที่มีน้ำหนักสูงสุด 5,000 กก. และกว้างถึง 3.5 เมตรได้ในเวลาเพียง 0.2 วินาทีต่อการสแกน (โดยใช้ ATOS 5) ไม่ว่าจะเป็น ATOS 5X ที่มาพร้อมกับคอมเพรสเซอร์แสงเลเซอร์และความแม่นยำที่แข็งแกร่ง หรือ ATOS ScanBox ที่มีความสามารถในการรับน้ำหนักที่หนักและพื้นที่ทำงานสองพื้นที่, ZEISS มอบระบบที่ช่วยให้คุณสามารถบรรลุการปรับปรุงอย่างเต็มที่และเพิ่มประสิทธิภาพในการผลิตภายในกระบวนการหล่อของคุณ

กระบวนการหล่อที่ได้รับการปรับปรุง

การปรับปรุงกระบวนการหล่อเพื่อประสิทธิภาพสูงสุดในการผลิต
ผลลัพธ์ที่นำไปใช้ได้

ข้อมูลแบบเต็มพื้นที่พร้อมใช้งานสำหรับการปรับปรุงการผลิต
ฟังก์ชันการทำงานของซอฟต์แวร์ที่เป็นเอกลักษณ์

เครื่องมือประกอบเสมือนเพื่อลดปัญหาทั่วไปในกระบวนการหล่อ
เวลาการผลิตที่สั้นลง

การตรวจสอบความเร็วสูงภายในเวลาเพียง 20 นาที
ข้อมูลย้อนกลับแบบเรียลไทม์

ข้อมูลย้อนกลับของสภาพวัสดุต่อกระบวนการผลิต
แบบจำลองในรูปแบบดิจิทัล

สำเนาดิจิทัล 3D ของชิ้นส่วนจริง

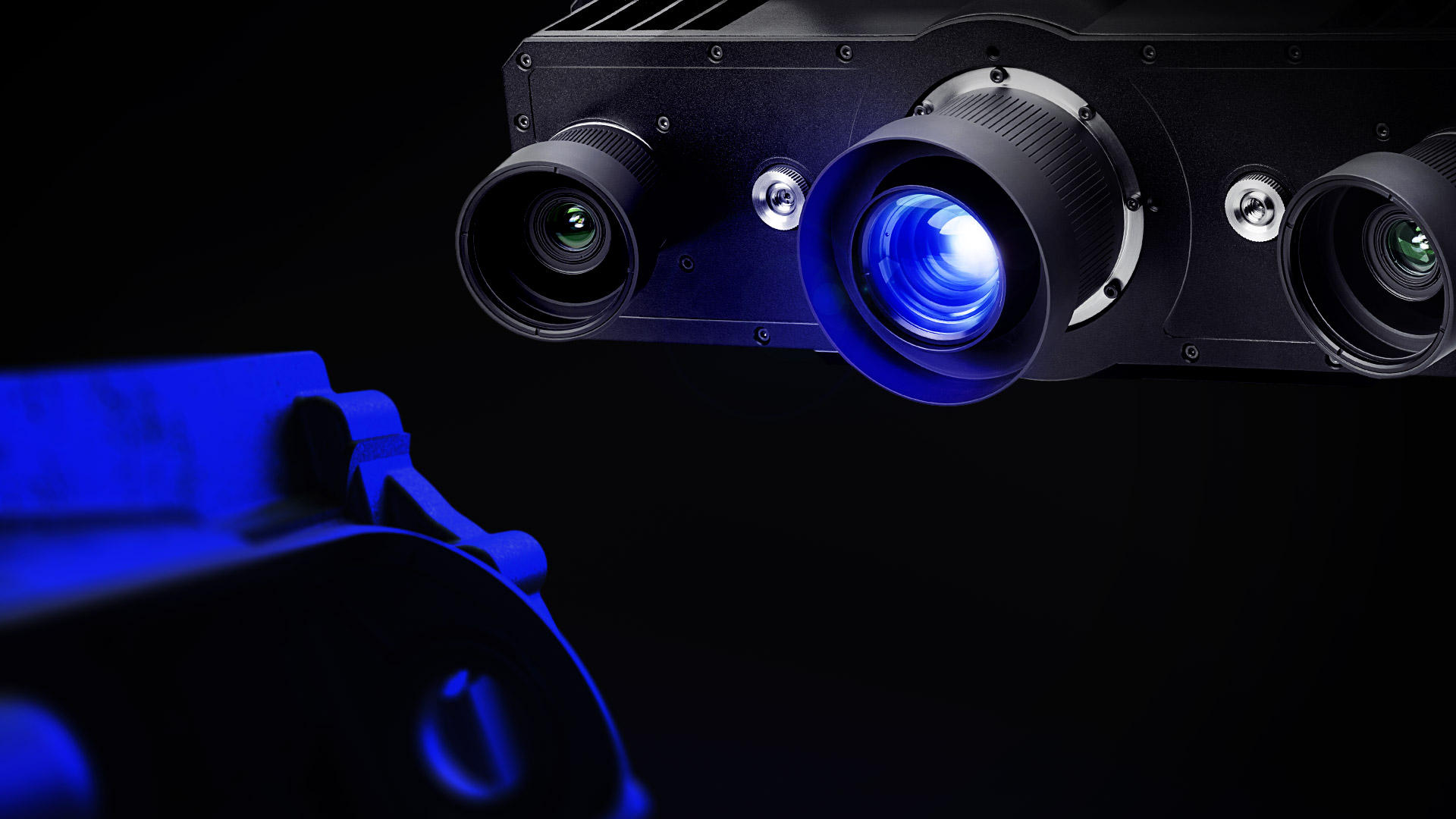

การตัดเฉือน

ในการกลึงภายในอุตสาหกรรมการบินและอวกาศ เช่นเดียวกับอุตสาหกรรมอื่น ๆ ความคลาดเคลื่อนมีความเข้มงวด การทิ้งเศษชิ้นงานจะต้องน้อยที่สุด และการสร้างกระบวนการที่สามารถทำซ้ำได้เพื่อพยายามปรับปรุงอย่างต่อเนื่องในกระบวนการผลิตคือเป้าหมายของผู้ผลิตทุกคน การเพิ่มดีไซน์ที่ซับซ้อนสำหรับเคสและความต้องการในการเพิ่มปริมาณการผลิต ทำให้ผู้ผลิตต้องเผชิญกับความท้าทายที่มากขึ้น ยิ่งใช้เวลานานในการกลึงแต่ละชิ้นส่วนมากเท่าไร ผลผลิตและเงินก็จะยิ่งสูญเสียมากขึ้นเท่านั้น เพื่อให้ตอบสนองต่อความต้องการของตลาด การใช้เทคโนโลยีมาตรวิทยาแบบออปติคอลหรือการผสมผสานของระบบต่าง ๆ จะช่วยเพิ่มประสิทธิภาพและปริมาณการผลิต พร้อมทั้งให้ความแม่นยำและความเที่ยงตรงสูง

การตั้งค่าหนึ่งเดียวเพื่อความเร็วและการปรับปรุงกระบวนการ

จุดแข็งของระบบ ATOS คือการเก็บข้อมูลแบบเต็มพื้นที่และเวลาการวัดที่รวดเร็ว ซึ่งช่วยให้บริษัทในอุตสาหกรรมการบินและอวกาศสามารถวัดได้มากกว่า 80% ของผลิตภัณฑ์ในเวลาที่สั้นมาก ผลลัพธ์? การมีส่วนร่วมที่สำคัญต่อกระบวนการผลิต แม้เมื่อรวมการดำเนินงานปัจจุบันของคุณเข้ากับโซลูชัน ATOS

โซลูชันของ ZEISS มีความรวดเร็วอย่างมาก โดยสามารถลดเวลาที่ใช้ในการวัดหลายชั่วโมงด้วยเทคนิคแบบดั้งเดิมให้เหลือเพียงไม่กี่นาที ในระยะเวลานั้น ATOS จะวัดชิ้นส่วนได้มากขึ้น โดยการขจัดขั้นตอนที่ไม่จำเป็นในกระบวนการตรวจสอบ เช่น การตรวจสอบแม่พิมพ์และโปรไฟล์สำหรับรัศมี หรือการสแกนที่ซับซ้อนด้วยหัววัด

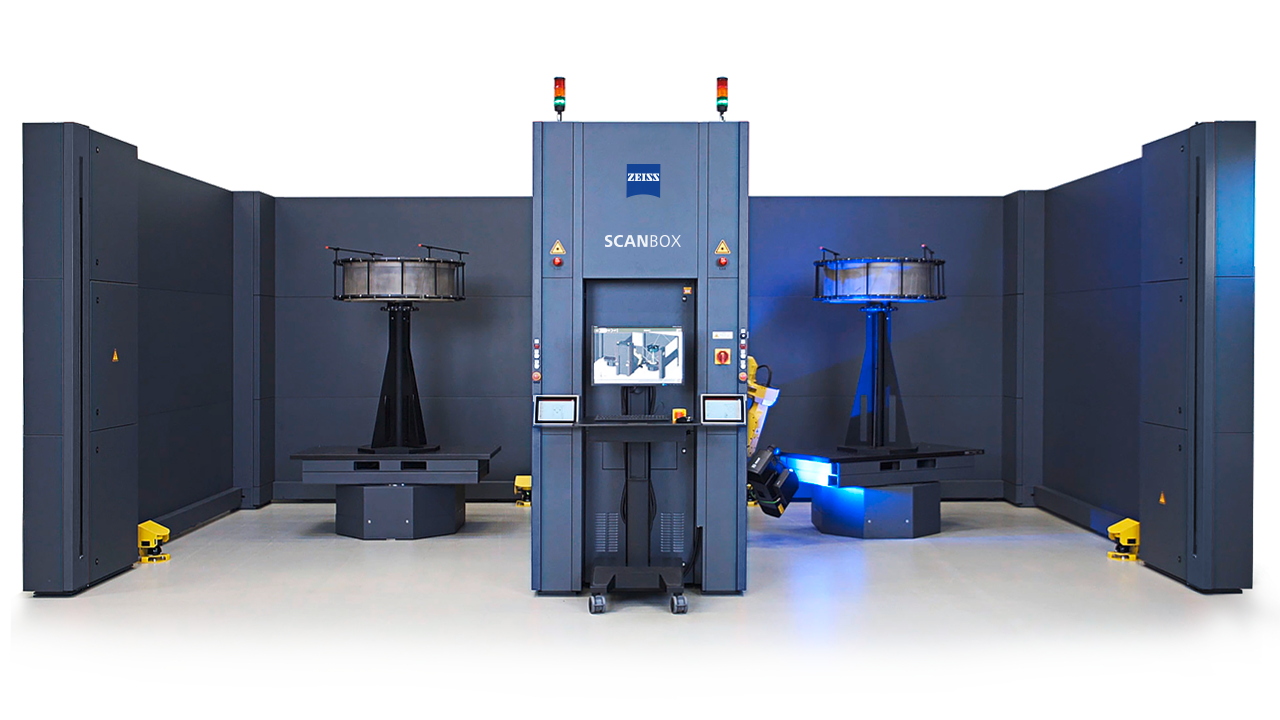

ปริมาณการผลิตที่สูงขึ้นสามารถทำได้ใน ATOS ScanBox 6235 ออกแบบมาพร้อมกับพื้นที่ทำงานสองฝั่ง ซึ่งฝั่งหนึ่งของเครื่องสามารถเตรียมการ (โหลด/ถอด) ได้ในขณะที่อีกฝั่งกำลังทำการวัด เพื่อให้มั่นใจว่าเซนเซอร์ ATOS จะทำการวัดอย่างต่อเนื่อง ตั้งแต่การออกแบบเคสที่ซับซ้อนที่สุดไปจนถึงความคลาดเคลื่อนที่เข้มงวด ระบบ ATOS ใช้ข้อมูลคุณภาพสูงและการสแกนความเร็วสูงเพื่อทำให้การกลึงง่ายขึ้น และทำกำไรได้มากขึ้นสำหรับทุกบริษัท

การเขียนโปรแกรมที่ตรงไปตรงมา

การสอนแบบอัจฉริยะเพื่อความสะดวกในการเขียนโปรแกรม
โซลูชันครบวงจร

ระบบอัจฉริยะแบบครบวงจรเพื่อขจัดขั้นตอนที่ไม่จำเป็น
การใช้พื้นที่ในโรงงานสูงสุด

การปรับปรุงพื้นที่การวัดให้มีประสิทธิภาพสูงสุด
ความเร็วและความแม่นยำ

ผลลัพธ์ที่รวดเร็วและมีความแม่นยำสูง
ปริมาณการผลิตที่เพิ่มขึ้น

การผลิตโดยรวมที่เพิ่มขึ้นในกระบวนการกลึง
ความแม่นยำที่ได้รับการยืนยัน

สำเนาดิจิทัล 3D ของชิ้นส่วนจริง

การผลิต

หนึ่งในขั้นตอนสุดท้ายของการผลิตเคสสำหรับอากาศยานคือการผลิตชิ้นส่วนที่ผ่านกระบวนการกลึงที่ซับซ้อน เพื่อเพิ่มความปลอดภัยและประสิทธิภาพสูงสุดให้กับเครื่องบิน กระบวนการผลิตต้องดำเนินการด้วยความแม่นยำและความเที่ยงตรงสูงสุดในทุกครั้ง เนื่องจากความหลากหลายและความซับซ้อนของการเชื่อมทั้งในด้านรูปทรงและตำแหน่ง ข้อมูล 3D ที่ได้จากมาตรวิทยาแบบออปติคอลจึงเป็นการเสริมที่แข็งแกร่งกับเทคนิคอื่น ๆ เพื่อให้มั่นใจว่า ข้อต่อได้รับการผลิตอย่างแม่นยำและกระบวนการสามารถทำซ้ำได้และเชื่อถือได้ ผู้ผลิตเคยพบปัญหาในการหาสแกนเนอร์ 3D ที่ทำหน้าที่เป็นโซลูชันครบวงจรในการสแกนชิ้นส่วนหลายชิ้นจากทุกมุมได้อย่างแม่นยำ รวดเร็ว และมีประสิทธิภาพ จนถึงตอนนี้

โซลูชัน

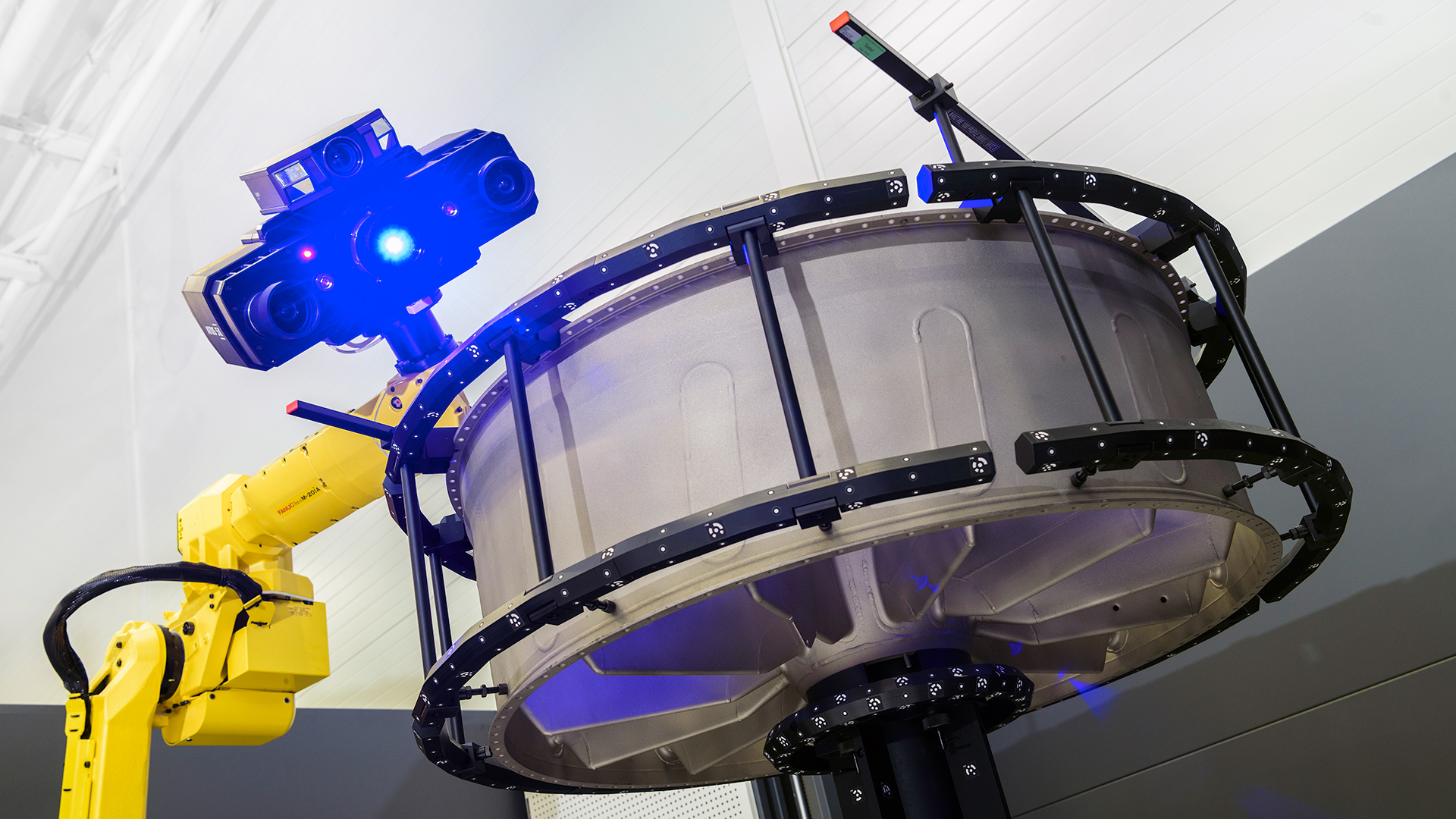

ด้วยขนาด ความซับซ้อน และความสามารถในการวัดหลายชิ้นส่วนขนาดใหญ่พร้อมกันได้อย่างรวดเร็ว ระบบ ATOS จึงตอบสนองหลายข้อกำหนดในกระบวนการผลิต การตั้งค่าการตรวจสอบแบบเดียวถือเป็นมาตรฐานในโซลูชันของ ZEISS ขณะที่วิธีการสัมผัสมักต้องการให้ชิ้นส่วนถูกหมุนในระหว่างรอบการวัดเพื่อเข้าถึงจากทั้งสองด้าน ด้วย ATOS ScanBox นั้น ชิ้นส่วนโครงสร้างสามารถถูกวางในกลางพื้นที่ทำงาน ซึ่งทำให้สามารถเก็บข้อมูลการวัดได้ทั้งด้านบนและด้านล่างของผลิตภัณฑ์

ลูกค้าจำเป็นต้องใช้ประโยชน์สูงสุดจากรอบการตรวจสอบที่สั้นของ ATOS โชคดีที่โซลูชันที่สามารถขยายได้จาก ATOS ScanBoxes ตอบสนองทุกความต้องการในการผลิตของคุณด้วยความรวดเร็วและมีประสิทธิภาพ

ATOS ScanBoxes มีจุดแข็งที่แตกต่างกัน ไม่ว่าจะเป็นการผลิตที่มีปริมาณการผลิตสูงขึ้น การเชี่ยวชาญในการตรวจสอบชิ้นส่วนขนาดเล็ก หรือการสแกนหลายชิ้นส่วนพร้อมกัน สิ่งที่ทำให้เป็นโซลูชันที่สมบูรณ์แบบของ ZEISS คืออะไร? ช่วยเพิ่มประสิทธิภาพการผลิตและเพิ่มความสามารถในการทำกำไรสำหรับกระบวนการตรวจสอบการผลิต

ข้อมูลที่มีความอเนกประสงค์

ข้อมูล 3D ที่หลากหลายสำหรับการตรวจสอบและการยืนยันความหนาของวัสดุ
กระบวนการที่เรียบง่าย

กระบวนการผลิตที่มีการปรับปรุงให้ราบรื่นเพื่อประสิทธิภาพสูงสุด
การประกอบแบบเสมือนจริง

การพัฒนาผลิตภัณฑ์และการทดลองเครื่องมือด้วยคุณสมบัติของซอฟต์แวร์
ข้อมูลเชิงลึกที่ละเอียด

ข้อมูลเกี่ยวกับการวิเคราะห์แนวโน้มและการควบคุมกระบวนการทางสถิติ (SPC)
การวิเคราะห์ข้อมูล 3D

การวิเคราะห์การวัดแบบครบถ้วนสำหรับการตรวจสอบรูปแบบและตำแหน่งของการเชื่อม
การใช้พื้นที่ในโรงงานสูงสุด

การเพิ่มประสิทธิภาพห้องวัดและห้องตรวจสอบ
