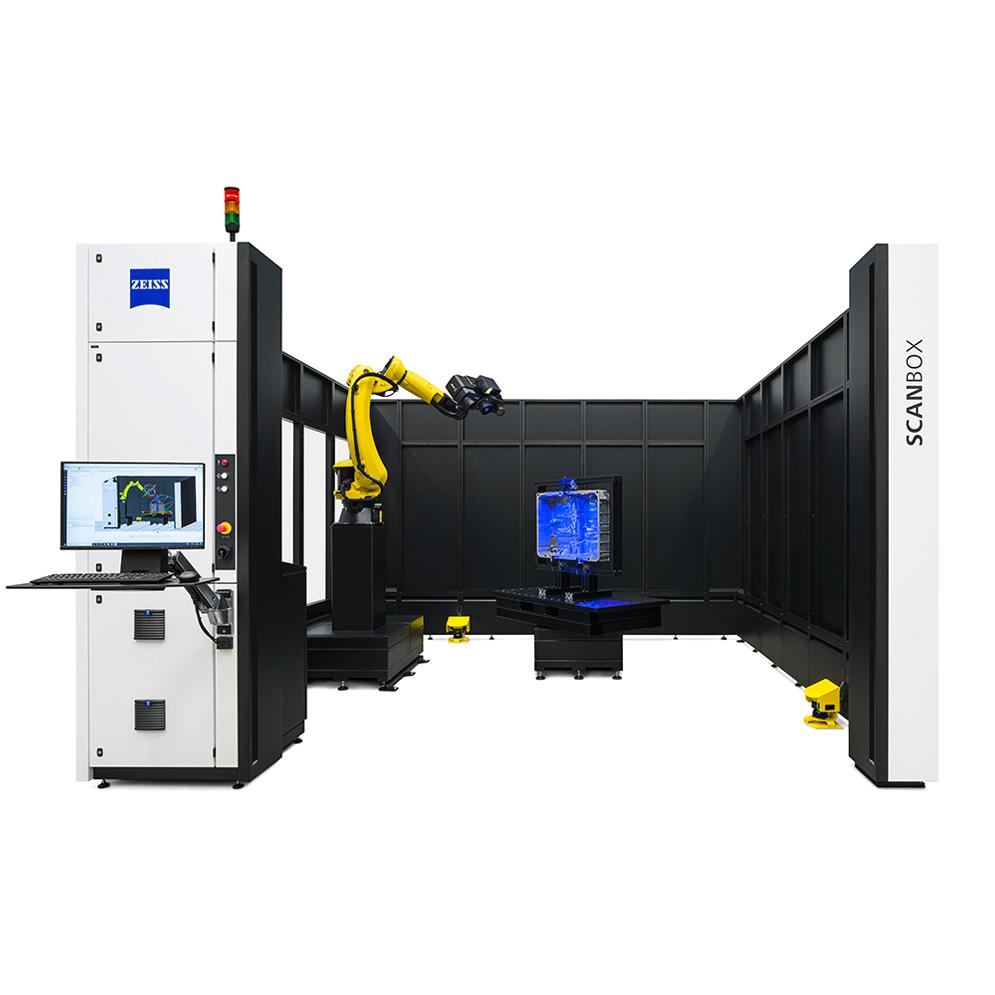

ZEISS ScanBox Series 5
เครื่องวัดสามมิติ

ZEISS ScanBox Series 5

แนวคิดแบบโมดูลาร์เพื่อความยืดหยุ่นสูงสุด

ZEISS ScanBox Series 5 เป็นโซลูชันแบบครบวงจรสำหรับการตรวจสอบและแปลงข้อมูลชิ้นงานที่ซับซ้อนให้เป็นข้อมูลดิจิทัลโดยอัตโนมัติ ผลิตภัณฑ์ซีรีส์นี้ประกอบด้วยสามรุ่นและมีตัวเลือกมากมายสำหรับการปรับแต่งตามความต้องการของคุณ นั่นคือสิ่งที่เราเรียกว่า ความเป็นโมดูลแยกส่วนรูปแบบใหม่ ส่วนประกอบของระบบแต่ละชิ้นเหมือนกัน และจึงทำให้สามารถอัปเกรดไปยังเลย์เอาต์ที่แตกต่างกันได้อย่างง่ายดาย โมดูลโต๊ะหมุนรองรับน้ำหนักได้สูงสุด 2000 กก.

  • ระบบการวัดแบบโมดูลาร์สำหรับชิ้นส่วนที่มีขนาดไม่เกิน 3000 มม.
  • สามารถอัปเกรดเป็นเลย์เอาต์ต่าง ๆ ได้ตามต้องการ
  • เหมาะสำหรับการวัดชิ้นส่วนที่แขวนติดตั้ง ชุดประกอบ และแพนอากาศ

ZEISS ScanBox Series 5: ใช้งานได้หลากหลายและยืดหยุ่น

  • ระบบการวัดแบบโมดูลาร์: ปรับเปลี่ยนได้ตามความต้องการของคุณ

    ZEISS ScanBox Series 5 เป็นโซลูชันแบบครบวงจรสำหรับการตรวจสอบและแปลงข้อมูลชิ้นงานที่ซับซ้อนให้เป็นดิจิทัลโดยอัตโนมัติ ซีรีส์นี้ประกอบด้วยสามรุ่นและมีตัวเลือกมากมายสำหรับการปรับแต่งตามความต้องการของคุณ นั่นคือสิ่งที่เราเรียกว่า ความเป็นโมดูลแยกส่วนรูปแบบใหม่ ส่วนประกอบของระบบแต่ละชิ้นเหมือนกัน และจึงทำให้สามารถอัปเกรดไปยังเลย์เอาต์ที่แตกต่างกันได้อย่างง่ายดาย โมดูลหุ่นยนต์มาพร้อมกับเซ็นเซอร์ ATOS 5 ที่มีความแม่นยำสูง และโมดูลโต๊ะหมุนรองรับน้ำหนักได้สูงสุด 2000 กก.

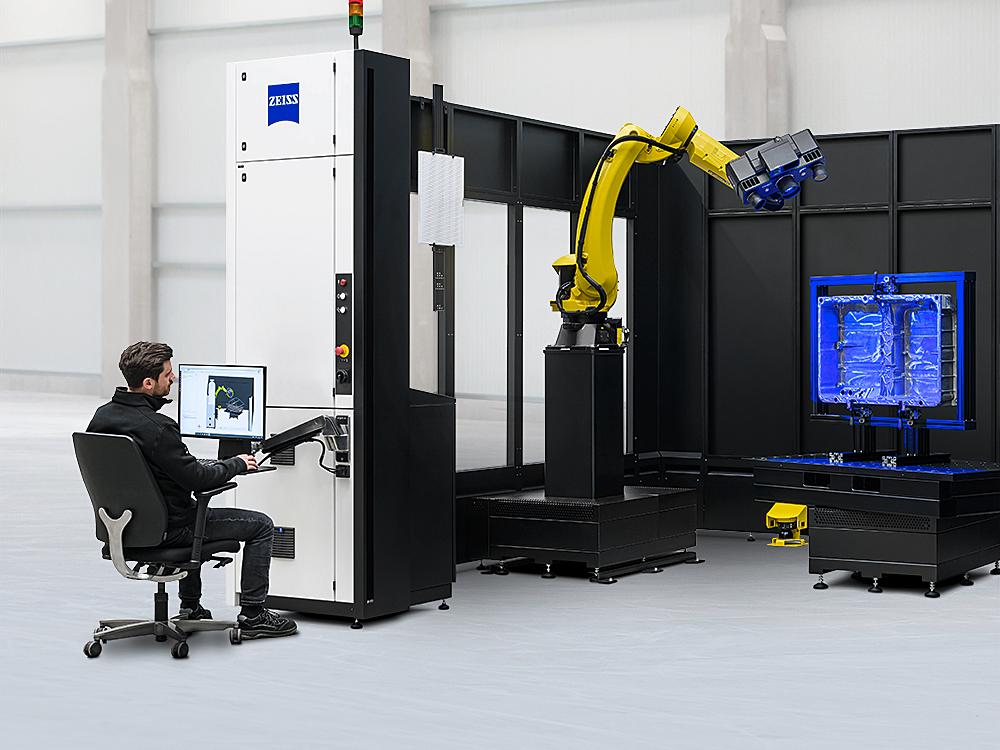

การทำงานขณะยืนหรือนั่ง

มีฟังก์ชันตามหลักสรีรศาสตร์

การทำงานขณะยืนหรือนั่ง

อินเทอร์เฟซผู้ใช้แบบใหม่ที่ยืดหยุ่นนำเสนอฟังก์ชันตามหลักสรีรศาสตร์ที่หลากหลายเพื่อรองรับผู้ใช้ แขนหมุนที่ติดตั้งในตู้สวิตช์อิเล็กทรอนิกส์สามารถปรับตำแหน่งตามต้องการได้ ช่วยให้สามารถใช้งานระบบ ZEISS ScanBox Series 5 ได้ทั้งในท่ายืนและนั่ง

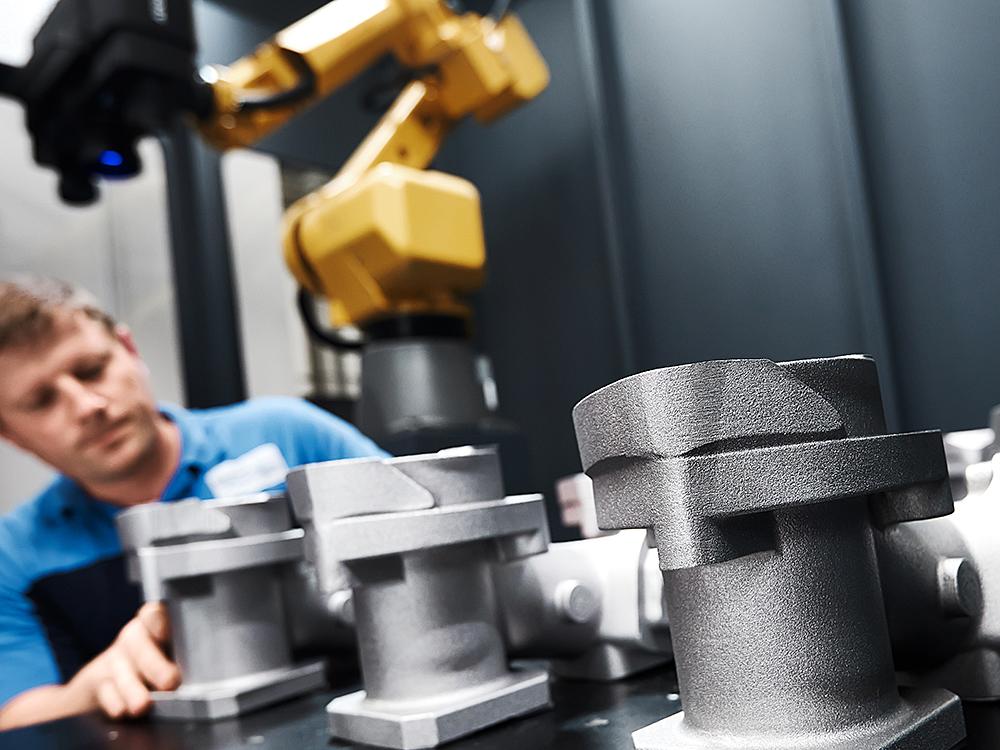

การวัดแบบออปติคัลสำหรับงานตรวจสอบต่อเนื่อง

การวัดแบบออปติคัลสำหรับงานตรวจสอบต่อเนื่อง

เพิ่มประสิทธิภาพการทดสอบต่อเนื่อง

ZEISS ScanBox Series 5 ช่วยเพิ่มประสิทธิภาพการตรวจสอบต่อเนื่องและสนับสนุนคุณในการตรวจสอบกระบวนการผลิต เครื่องวัด 3 มิติที่ทรงพลังนี้ให้ผลการวัดแบบเต็มพื้นที่สำหรับการเปรียบเทียบกับ CAD ในเวลาอันสั้น ช่วยแสดงภาพข้อมูลความคลาดเคลื่อนที่อาจเกิดขึ้นจาก GD&T และช่วยให้กระบวนการผลิต บำรุงรักษา และซ่อมแซมรวดเร็วยิ่งขึ้น ใช้ระบบสำหรับการเก็บข้อมูลคุณลักษณะการวัดและรูปทรงเรขาคณิตเฉพาะของชิ้นงานได้อย่างรวดเร็ว เช่น จุดบนพื้นผิวและขอบ รู หรือช่องเจาะ กระบวนการที่เป็นมาตรฐานและอัตโนมัติช่วยเพิ่มปริมาณงานของชิ้นส่วนและลดเศษวัสดุ ระบบ ZEISS ScanBox Series 5 ช่วยให้กระบวนการมีความน่าเชื่อถือสูงในระหว่างการทำงานด้วยการวิเคราะห์แนวโน้มแบบเรียลไทม์ ทำให้สามารถตรวจพบความเปลี่ยนแปลงในกระบวนการผลิตได้อย่างรวดเร็ว

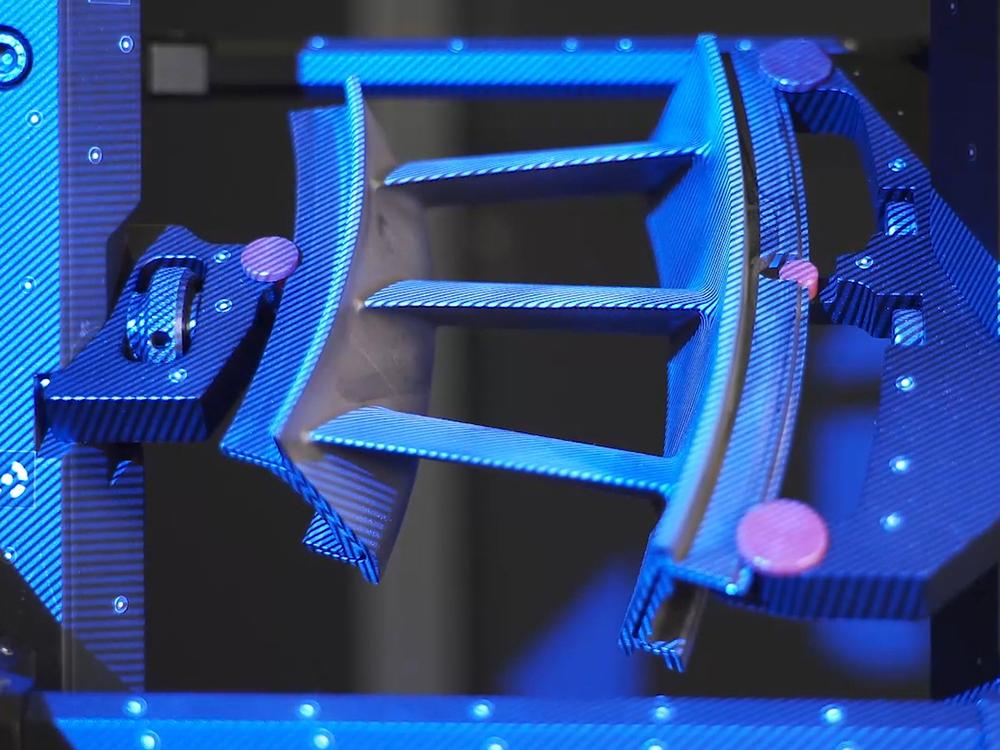

Customized for Airfoil Inspections

Customized for Airfoil Inspections

การควบคุมคุณภาพของพื้นผิวแบบฟรีฟอร์มที่ซับซ้อน

ZEISS ScanBox 5110 ได้รับการออกแบบมาล่วงหน้าสำหรับการตรวจสอบ Airfoil ATOS 5 for Airfoil ได้รับการพัฒนาขึ้นมาสำหรับอุตสาหกรรมกังหันก๊าซ โดยมีระยะการทำงานที่เหมาะสมที่สุดและพื้นที่การวัดตั้งแต่ 100 x 70 mm² ทำให้สามารถให้ข้อมูล 3 มิติที่มีความแม่นยำสูงของรายละเอียดที่เล็กที่สุดได้ คุณสามารถวัดบลิสก์ทั้งชิ้นได้ในเวลาไม่ถึงหนึ่งชั่วโมง ตรวจสอบใบพัดกังหันได้ภายในเวลาไม่กี่นาที

การโหลดอัตโนมัติและการตรวจสอบชิ้นส่วนอัตโนมัติ

ZEISS ScanBox Serie 5 RC

ZEISS ScanBox Series 5 RC (รีโมทคอนโทรล) เป็นเครื่องวัดแบบออปติคอลที่มีประตูเลื่อนแบบมอเตอร์ ด้วยหุ่นยนต์หรือระบบโหลดแบบกำหนดเอง คุณจะสามารถโหลดชิ้นส่วน เช่น Airfoil ชิ้นส่วนที่ติดมากับโครงสร้างหลัก หรือเครื่องมือลงใน ZEISS ScanBox Series 5 RC ได้โดยอัตโนมัติและวางลงบนโมดูลโต๊ะหมุน เนื่องจากผู้ใช้ไม่จำเป็นต้องวางชิ้นส่วนแต่ละชิ้นด้วยตนเอง ดังนั้นเวลาที่ใช้ในการประกันคุณภาพจึงสั้นลงอย่างมีนัยสำคัญ การทำงานแบบอัตโนมัติช่วยเพิ่มการใช้ประโยชน์จากเครื่องจักร เร่งรอบการวัด และช่วยให้คุณสามารถจัดสรรบุคลากรได้อย่างมีประสิทธิภาพมากขึ้น

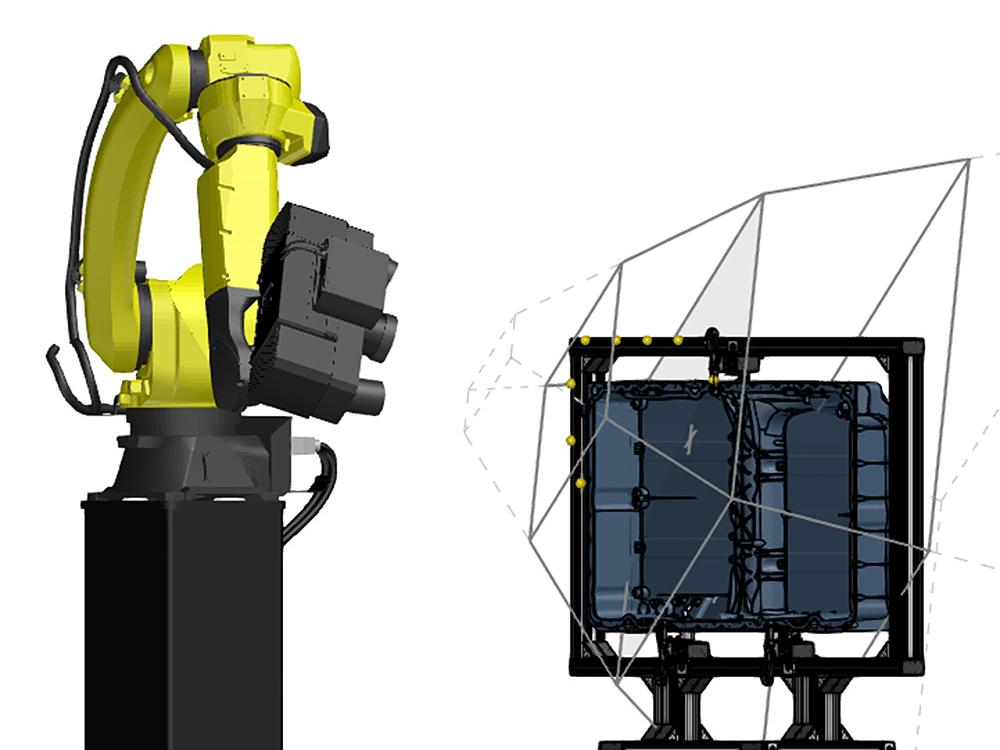

ห้องวัดเสมือนจริง

ห้องวัดเสมือนจริง

สภาพแวดล้อมจริงในการจำลองเสมือนจริง

ห้องวัดเสมือนจริง (VMR) เป็นซอฟต์แวร์การควบคุมและการวางแผนการวัดส่วนกลางสำหรับองค์ประกอบทั้งหมดของเซลล์การวัดแบบออปติคอล ใน VMR (Virtual Measuring Room) สภาพแวดล้อมจริง กล่าวคือ หุ่นยนต์ เซ็นเซอร์ และชิ้นส่วนในเซลล์วัด จะถูกแสดงตามการทำงานผ่านระบบจำลอง การเขียนโปรแกรมรวมถึงระบบจลนศาสตร์ เส้นทางการเคลื่อนที่ของหุ่นยนต์ อุปกรณ์จับยึด และแผนการวัด ด้วย VMR ผู้ใช้สามารถทำงานร่วมกับระบบได้โดยไม่ต้องใช้ทักษะการเขียนโปรแกรมหุ่นยนต์เฉพาะ การเคลื่อนที่ของหุ่นยนต์ทั้งหมดได้รับการจำลองและตรวจสอบเพื่อความปลอดภัยก่อนที่จะดำเนินการในสภาพแวดล้อมจริง

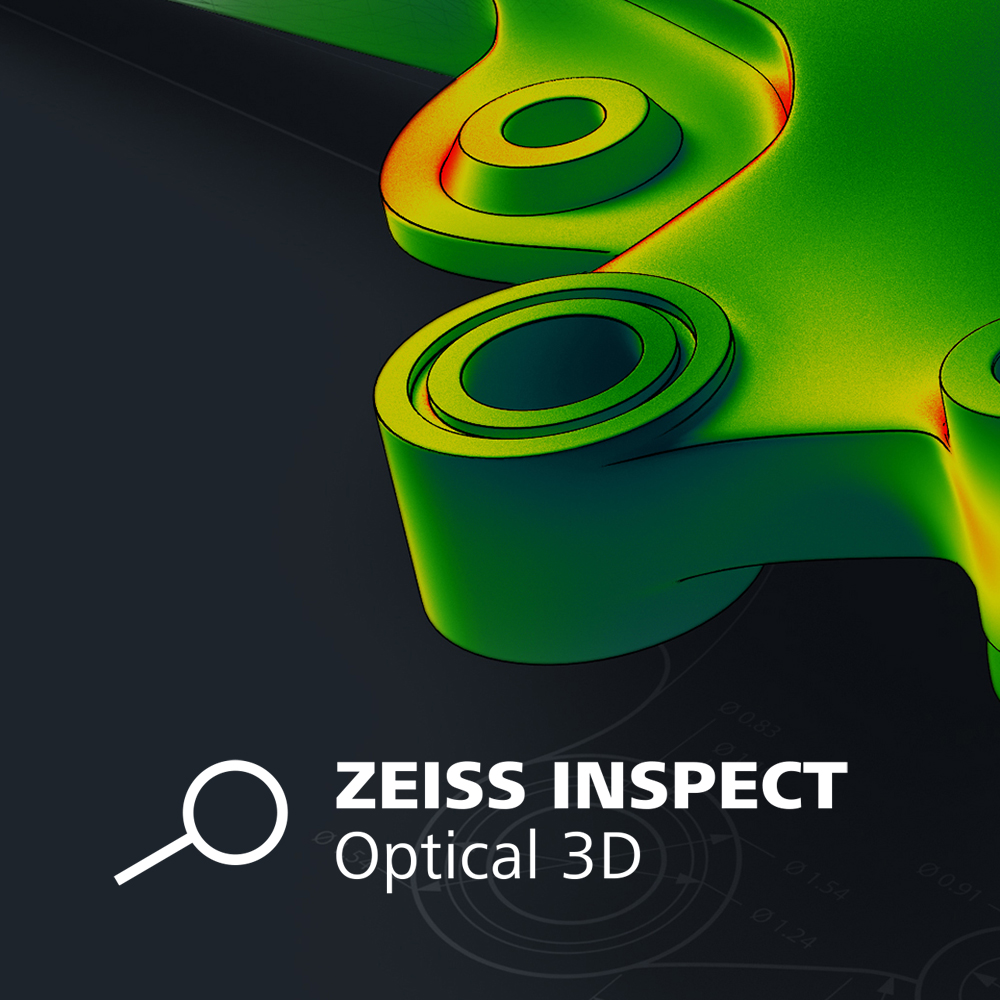

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

เครื่องมือวิเคราะห์ที่มีประสิทธิภาพ

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกนการตรวจสอบและการรายงาน: ประเมินการเปรียบเทียบเล็กน้อย - จริงเช่นเดียวกับ GD& T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ด้วย ZEISS INSPECT คุณสามารถดำเนินการวิเคราะห์ที่สมบูรณ์รับการรายงานที่ครอบคลุมและรวมผลการวัดเข้ากับกระบวนการที่มีอยู่

กระบวนการผลิตของคุณเปลี่ยนแปลงไปหรือไม่ คุณกำลังเผชิญกับความท้าทายใหม่ในการประกันคุณภาพหรือไม่ จากนั้นปรับเครื่องวัด 3 มิติแบบออปติคัลให้ตรงกับความต้องการของคุณ ด้วยส่วนประกอบที่ออกแบบมาให้เหมือนกัน การอัปเกรดเป็นเลย์เอาต์ที่ใหญ่ขึ้นจึงทำได้โดยไม่มีปัญหา

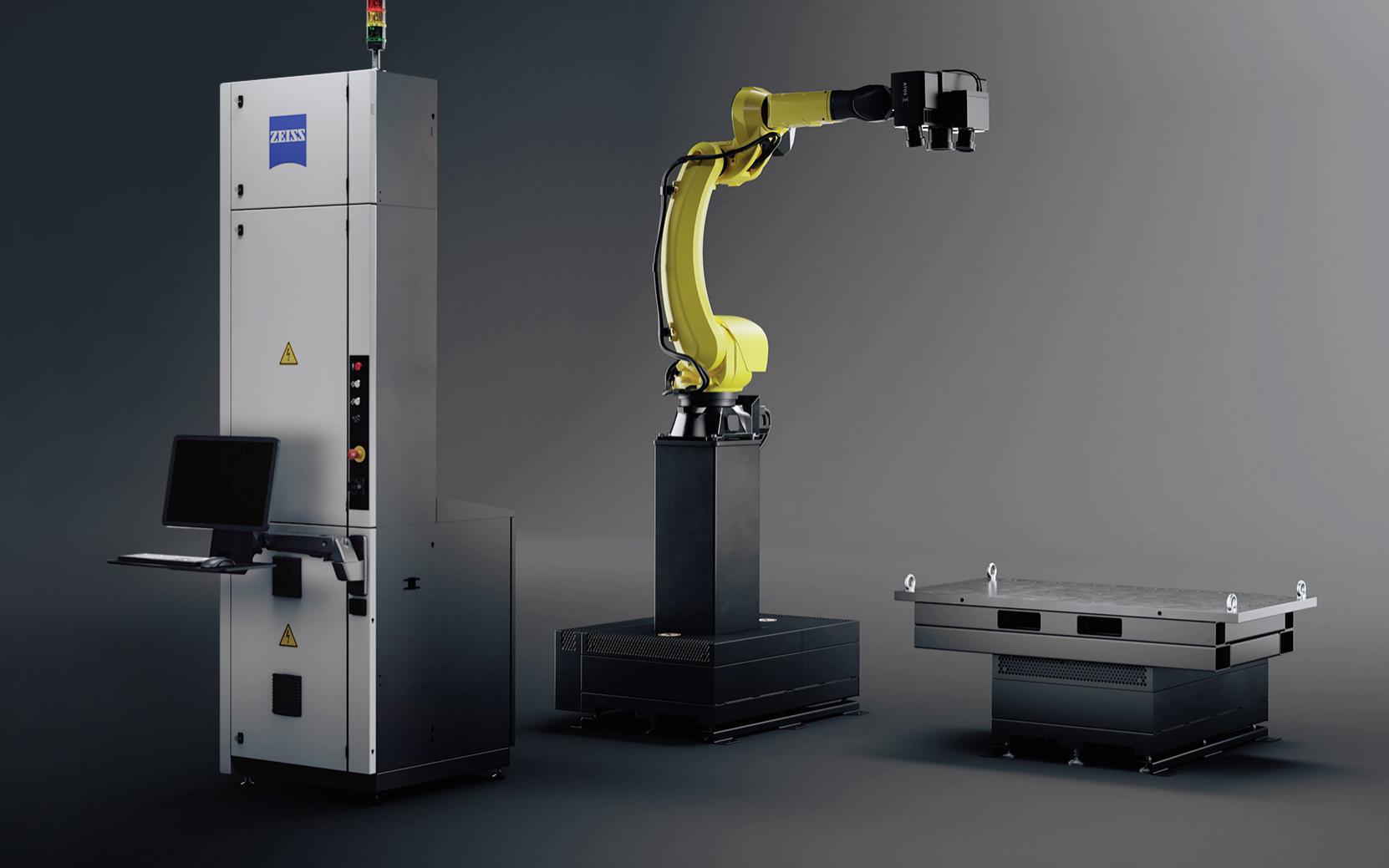

ZEISS ScanBox Serie 5 MU: อัตโนมัติ แบบโมดูลาร์ มุ่งเน้นลูกค้าเป็นศูนย์กลาง

อัตโนมัติ แบบโมดูลาร์ มุ่งเน้นลูกค้าเป็นศูนย์กลาง
โมดูลโต๊ะหมุน

ไม่ว่าจะใช้กับโต๊ะหมุนทรงกลมแบบมอเตอร์ใน ZEISS ScanBox 5110, โต๊ะหมุนทรงสี่เหลี่ยมในรุ่นที่ใหญ่ขึ้น หรือใช้กับระบบโหลดพาเลทเสริม - โมดูลนี้มีความสามารถในการรับน้ำหนักสูงสุด 2000 กก.

โมดูลหอควบคุม

โมดูลนี้ประกอบด้วยเทคโนโลยีการควบคุมทั้งหมด รวมถึงคอมพิวเตอร์และตัวควบคุมหุ่นยนต์

แขนหมุนในตัว

อินเทอร์เฟซผู้ใช้ตั้งอยู่บนแขนหมุนที่ยืดหยุ่น ซึ่งสามารถปรับให้เหมาะกับความสูงในการทำงานของแต่ละบุคคลได้

โมดูลหุ่นยนต์

หุ่นยนต์อุตสาหกรรมที่ทนทานได้รับการออกแบบมาให้ทำงานต่อเนื่องได้ตลอด 24 ชั่วโมงทุกวัน ด้วยแกนหมุน 6 แกน หุ่นยนต์สามารถนำเซ็นเซอร์ ATOS 5 ไปยังตำแหน่งวัดใดก็ได้ที่ต้องการ

เทคโนโลยี Virtual Clamping

เทคโนโลยี Virtual Clamping ช่วยลดจำนวนรอบการวัดซ้ำสำหรับชิ้นส่วนที่โดยทั่วไปวัดบนอุปกรณ์จับยึดทางกลที่มีจุดรองรับสี่จุด

เรื่องราวทางมาตรวิทยา

ร่วมเดินทางไปกับลูกค้าของเราตลอดขั้นตอนการผลิตและเรียนรู้เพิ่มเติมเกี่ยวกับความเป็นไปได้มากมายของระบบ ScanBox สำหรับการรับประกันคุณภาพในการผลิตต่อเนื่อง

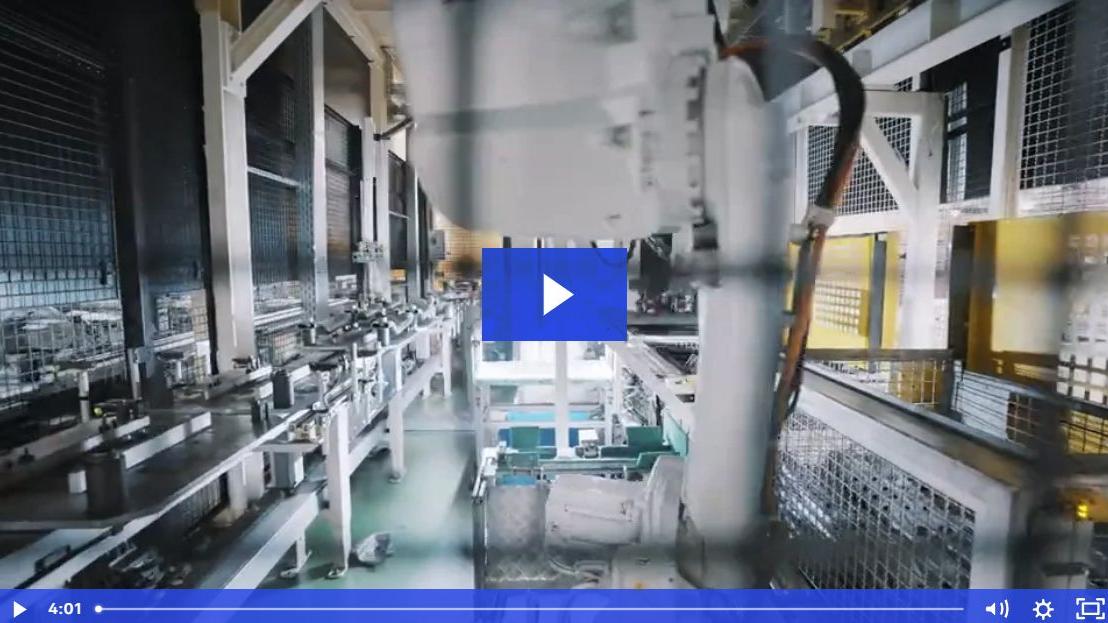

  • เรื่องราวทางมาตรวิทยา: BENTELER

    BENTELER: การประกันคุณภาพข้ามสถานที่และการวิเคราะห์แบบเรียลไทม์

  • เรื่องราวทางมาตรวิทยา: GROB

    GROB: การประกันคุณภาพที่ผู้บุกเบิกการขับเคลื่อนด้วยระบบอิเล็กทรอนิกส์

  • ซัพพลายเออร์ยานยนต์ BENTELER ผลิตส่วนประกอบและโมดูลสำหรับแชสซีและตัวถังรถยนต์ ซึ่งวัดด้วยเครื่องวัด 3 มิติแบบออปติคอล ZEISS ScanBox และวิเคราะห์ใน ZEISS INSPECT แผนการวัดถูกสร้างขึ้นจากศูนย์กลางและกระจายไปยังสถานที่อื่น ๆ การวิเคราะห์ข้อมูลการวัดที่สร้างขึ้นแบบเรียลไทม์ทำได้ด้วย ZEISS PiWeb
  • เทคโนโลยีการผลิตของ GROB ถูกใช้งานโดยผู้ผลิตยานยนต์ไฟฟ้า (EV) มากกว่าสองในสาม บริษัทครอบครัวจากแคว้นบาวาเรียแห่งนี้ผสมผสานมาตรวิทยาแบบสัมผัส และออปติคัล เพื่อทำแผนที่กระบวนการผลิตสเตเตอร์ได้อย่างครบถ้วนสมบูรณ์

ดาวน์โหลดข้อมูล



ข้อมูลทางเทคนิค

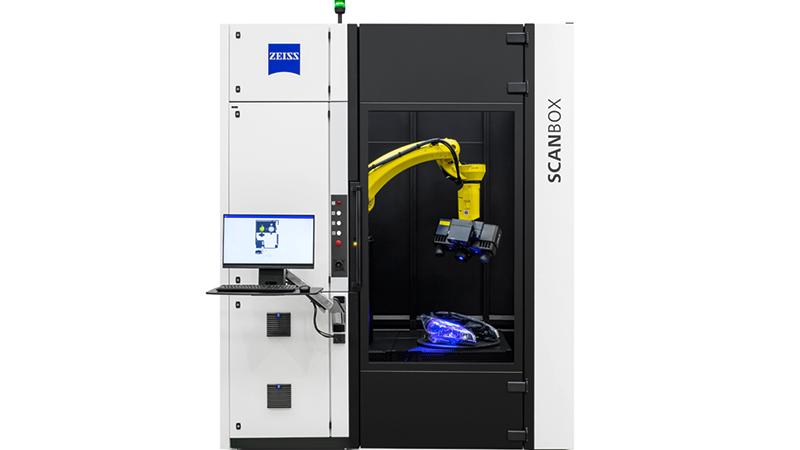

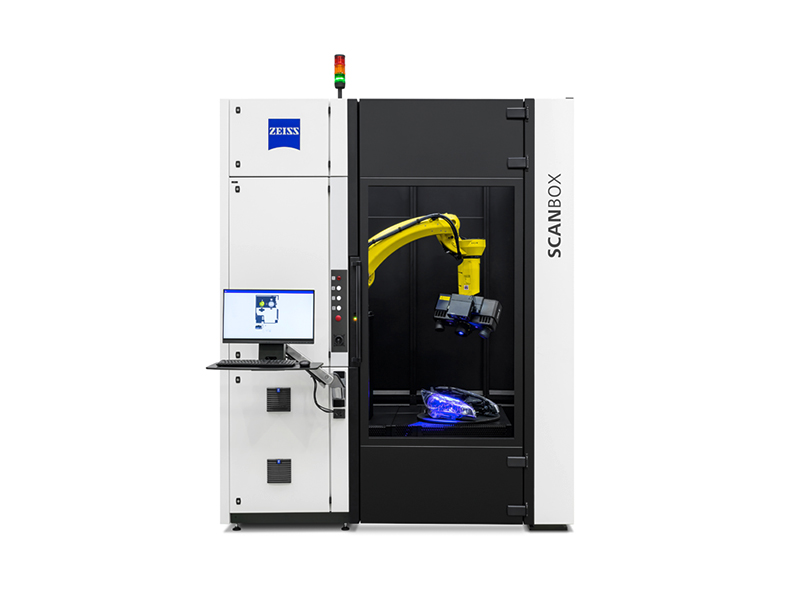

ZEISS ScanBox 5110
ZEISS ScanBox 5110

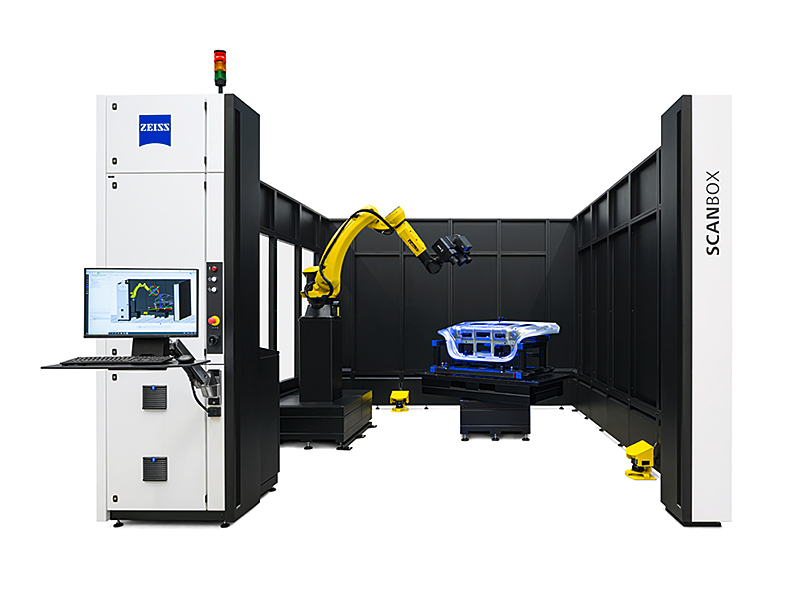

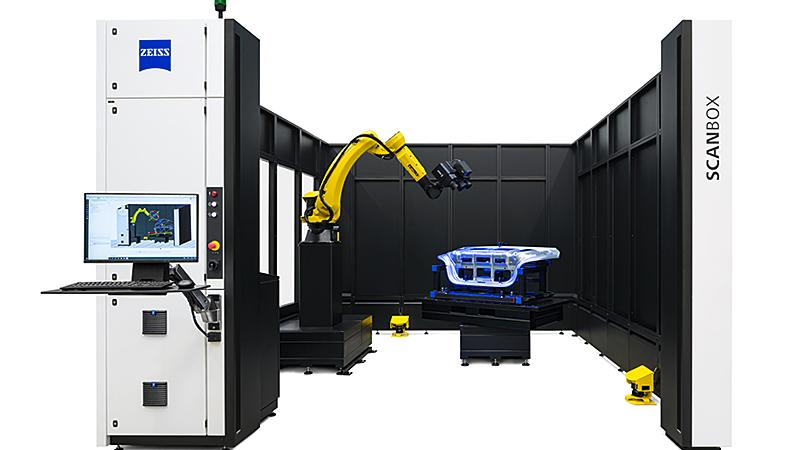

ZEISS ScanBox 5120
ZEISS ScanBox 5120

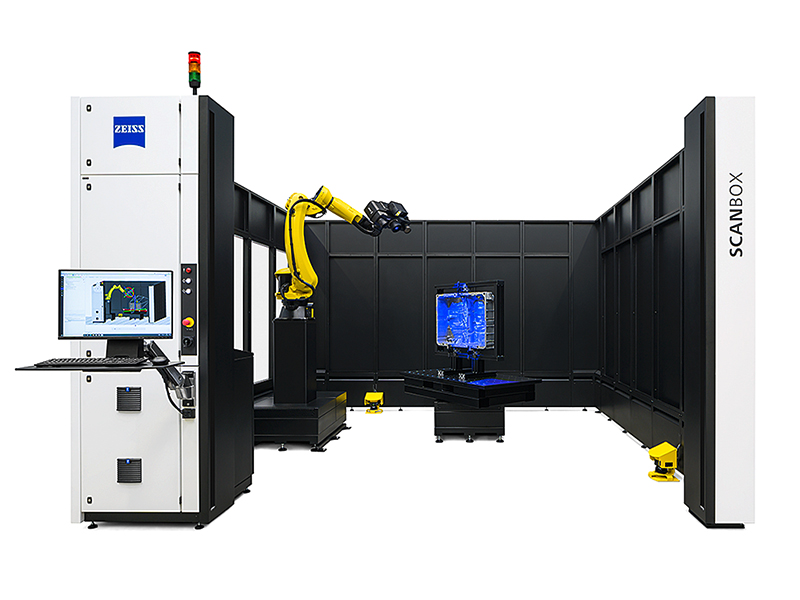

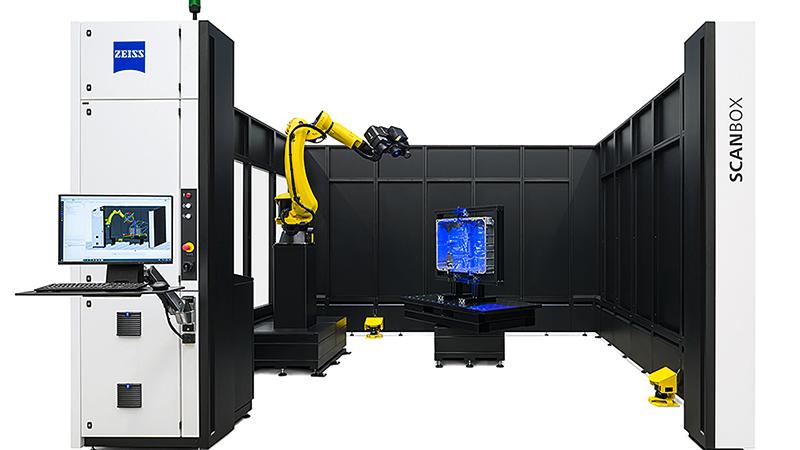

ZEISS ScanBox 5130
ZEISS ScanBox 5130

ขนาด

2200 x 3550 x 3050 มม. (LC*)
2200 x 2850 x 3050 มม. (D**)

3600 x 4250 x 3050 มม. (LC)
3600 x 3550 x 3050 มม. (D)

4300 x 4250 x 3050 มม. (LC)

แหล่งจ่ายไฟ

200 - 500 V (3 เฟส, 16A)

200 - 500 V (3 เฟส, 16A)

200 - 500 V (3 เฟส, 16A)

ขนาดชิ้นส่วนสูงสุด

Ø 1000 มม.

Ø 2000 มม.

Ø 3000 มม.

น้ำหนักชิ้นส่วนสูงสุด

2000 กก.

2000 กก.

2000 กก.***

ความกว้างของการเปิด

1000 มม. (LC)
950 มม. (D)

2400 มม. (LC)
2100 มม. (D)

3100 มม. (LC)

ความเข้ากันได้ของเซ็นเซอร์

ATOS 5 for Airfoil, ATOS 5****

ATOS 5, ATOS 5 for Airfoil

ATOS 5

*LC: ม่านแสง
**D: ประตู
***น้ำหนักการใช้ที่ยอมรับได้อาจถูกจำกัดจากหน่วยโต๊ะหมุนที่เลือกใช้
****จำเป็นต้องตรวจสอบยืนยันการตั้งค่า
