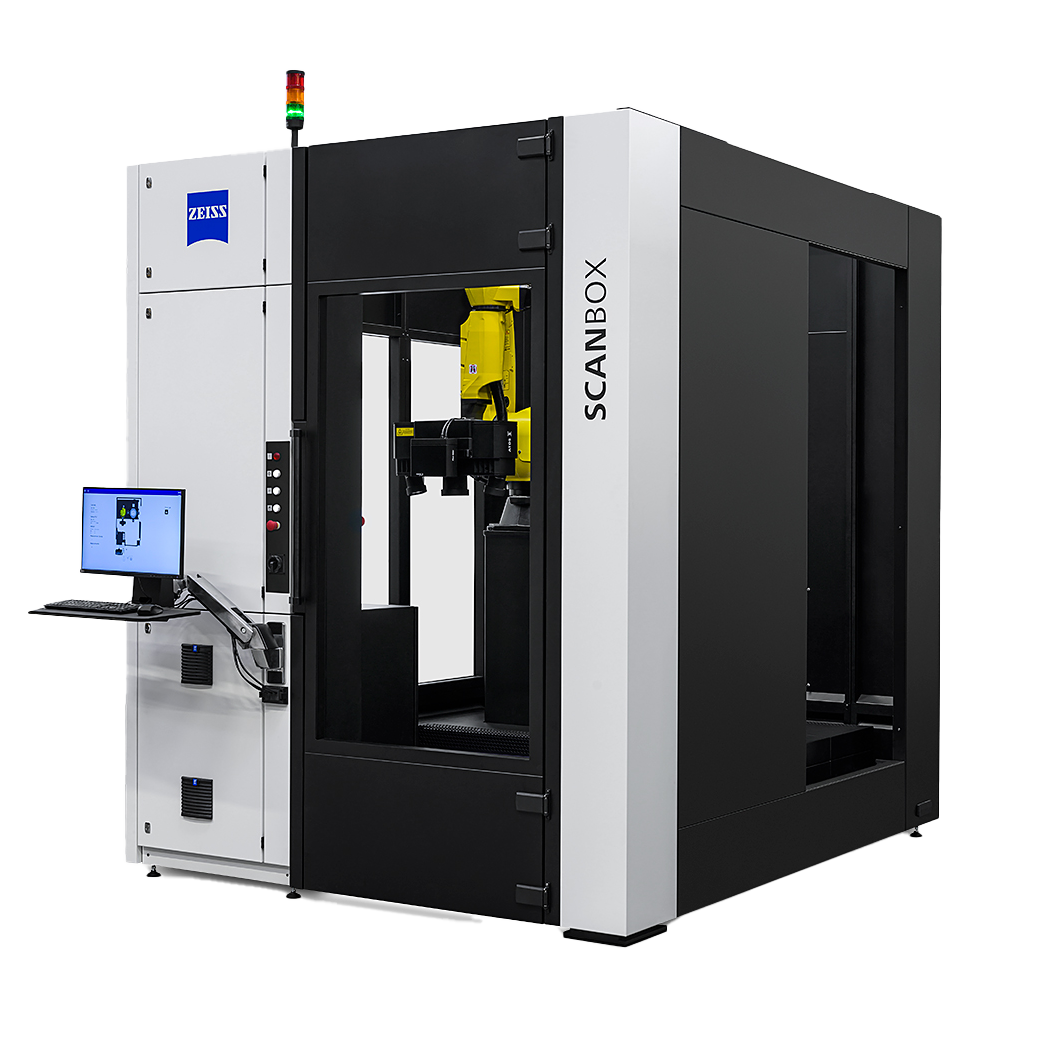

ZEISS ScanBox Series 5 RC

การโหลดอัตโนมัติและการตรวจสอบชิ้นส่วนอัตโนมัติ

ZEISS ScanBox Series 5 RC (รีโมทคอนโทรล) เป็นเครื่องวัดแบบออปติคอลที่มีประตูเลื่อนแบบมอเตอร์ ด้วยหุ่นยนต์หรือระบบโหลดแบบกำหนดเอง คุณจะสามารถโหลดชิ้นส่วน เช่น แพนอากาศ ชิ้นส่วนที่ยึดติดมา หรือเครื่องมือลงใน ZEISS ScanBox Series 5 RC ได้โดยอัตโนมัติและวางลงบนโมดูลโต๊ะหมุน เนื่องจากผู้ใช้ไม่จำเป็นต้องวางชิ้นส่วนแต่ละชิ้นด้วยตนเอง ดังนั้นเวลาที่ใช้ในการประกันคุณภาพจึงสั้นลงอย่างมีนัยสำคัญ

ปริมาณงานสูงและความสามารถในการทำซ้ำสูง
ขั้นตอนการวัดที่แม่นยำและความสามารถในการเปรียบเทียบที่เหมาะสมที่สุด
การใช้ประโยชน์จากเครื่องจักรสูงสุดและกระบวนการที่ได้รับการปรับให้เหมาะสม


      การประกันคุณภาพที่เกี่ยวข้องกับการผลิตและการมอนิเตอร์แบบต่อเนื่อง

    การทำงานแบบอัตโนมัติช่วยเพิ่มการใช้ประโยชน์จากเครื่องจักร เร่งรอบการวัด และช่วยให้คุณสามารถจัดสรรบุคลากรได้อย่างมีประสิทธิภาพมากขึ้น ZEISS ScanBox Series 5 RC มีให้เลือกสองรุ่น และได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานที่ต้องการการผสานรวมและปริมาณงานในระดับสูง เนื่องจากต้องการพื้นที่ใช้งานขนาดเล็ก ระบบนี้จึงสามารถผสานรวมเข้ากับสายการผลิตทุกแห่งได้อย่างราบรื่น

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

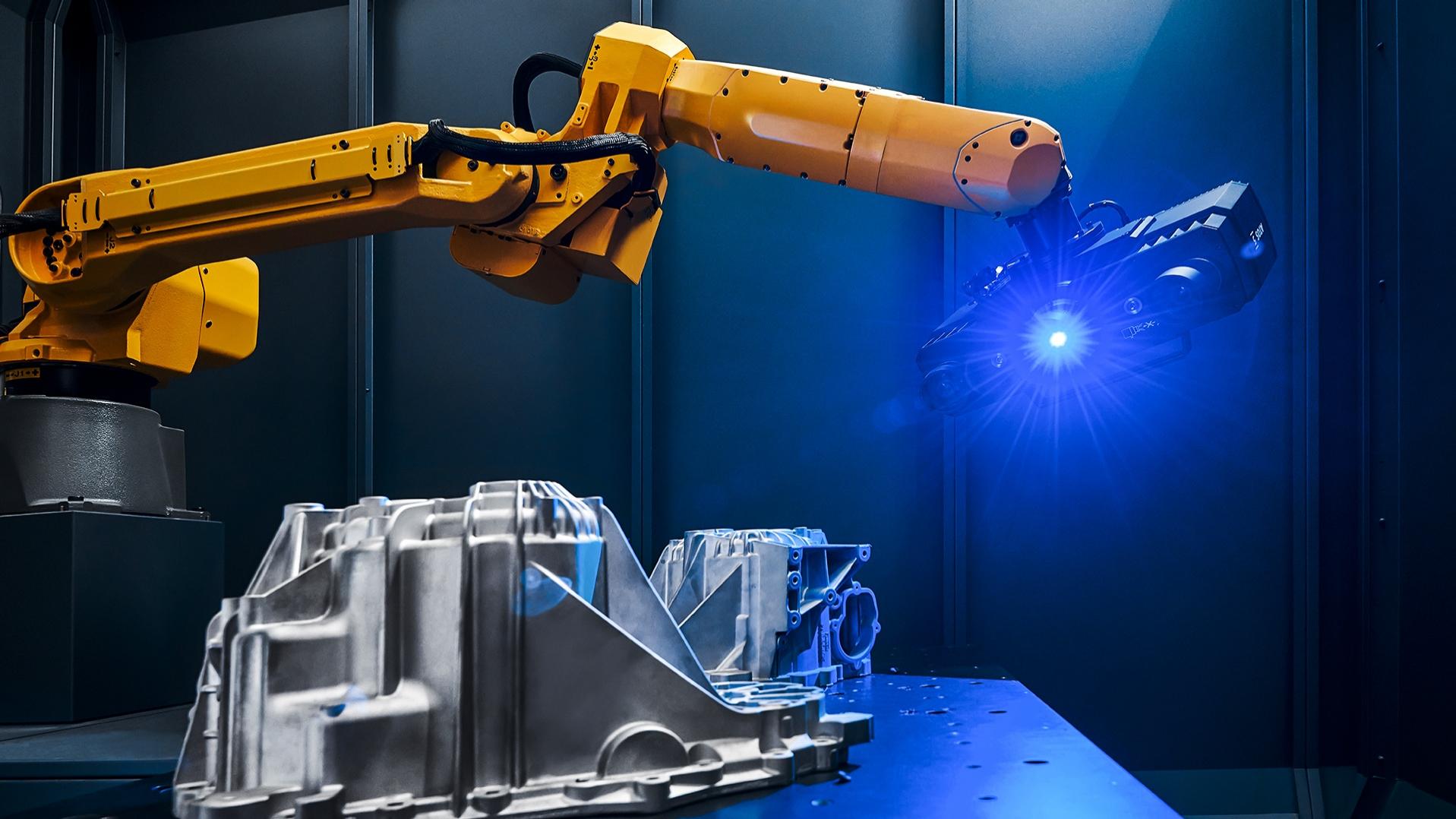

ปริมาณงานสูงและความสามารถในการทำซ้ำสูง

ขั้นตอนการวัดที่แม่นยำและความสามารถในการเปรียบเทียบที่เหมาะสมที่สุด

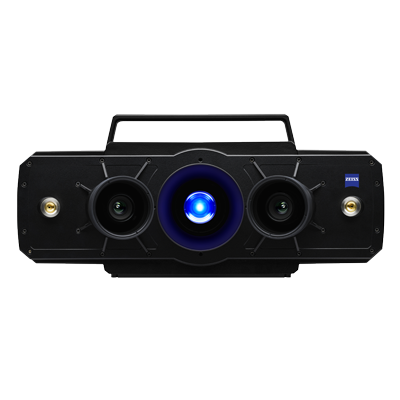

การประกันคุณภาพในระหว่างการผลิตแบบต่อเนื่องเป็นซีรีย์เกี่ยวข้องกับการตรวจติดตามกระบวนการผลิต การลดเศษวัสดุ และการลดความจำเป็นในการทำงานซ้ำให้เหลือน้อยที่สุด สำหรับการใช้งานนี้ เครื่องวัดแบบออปติคอล ZEISS ScanBox Series 5 RC ถือเป็นโซลูชันที่เหมาะสมที่สุด เปรียบเทียบค่าพิกัดจริงของชิ้นส่วนอนุกรมที่สร้างขึ้นทั้งหมดในแบบ 3 มิติกับโมเดล CAD หรือกับข้อมูลจำเพาะจากแผนการวัดโดยตรงด้วยการใช้เซ็นเซอร์ ATOS 5 สร้างรายงานการตรวจสอบ ณ สถานที่ผลิตของคุณโดยตรง และส่งออกไปยังระบบควบคุมกระบวนการทางสถิติ

การใช้ประโยชน์จากเครื่องจักรสูงสุดและกระบวนการที่ได้รับการปรับให้เหมาะสม

หากคุณต้องการใช้ประโยชน์จาก ZEISS ScanBox Series 5 RC อย่างเต็มประสิทธิภาพ ควรผสานรวมเครื่องวัดแบบออปติคอลนี้เข้ากับระบบป้อนและโหลดอัตโนมัติของ ZEISS ZEISS Integration Series ช่วยให้คุณสามารถโหลดชิ้นส่วนได้โดยอัตโนมัติและป้องกันไม่ให้เกิดการหยุดทำงานได้ ทั้งการไหลของชิ้นส่วนและเวลาการทำงานจะได้รับการปรับให้เหมาะสม

เรียนรู้เพิ่มเติม

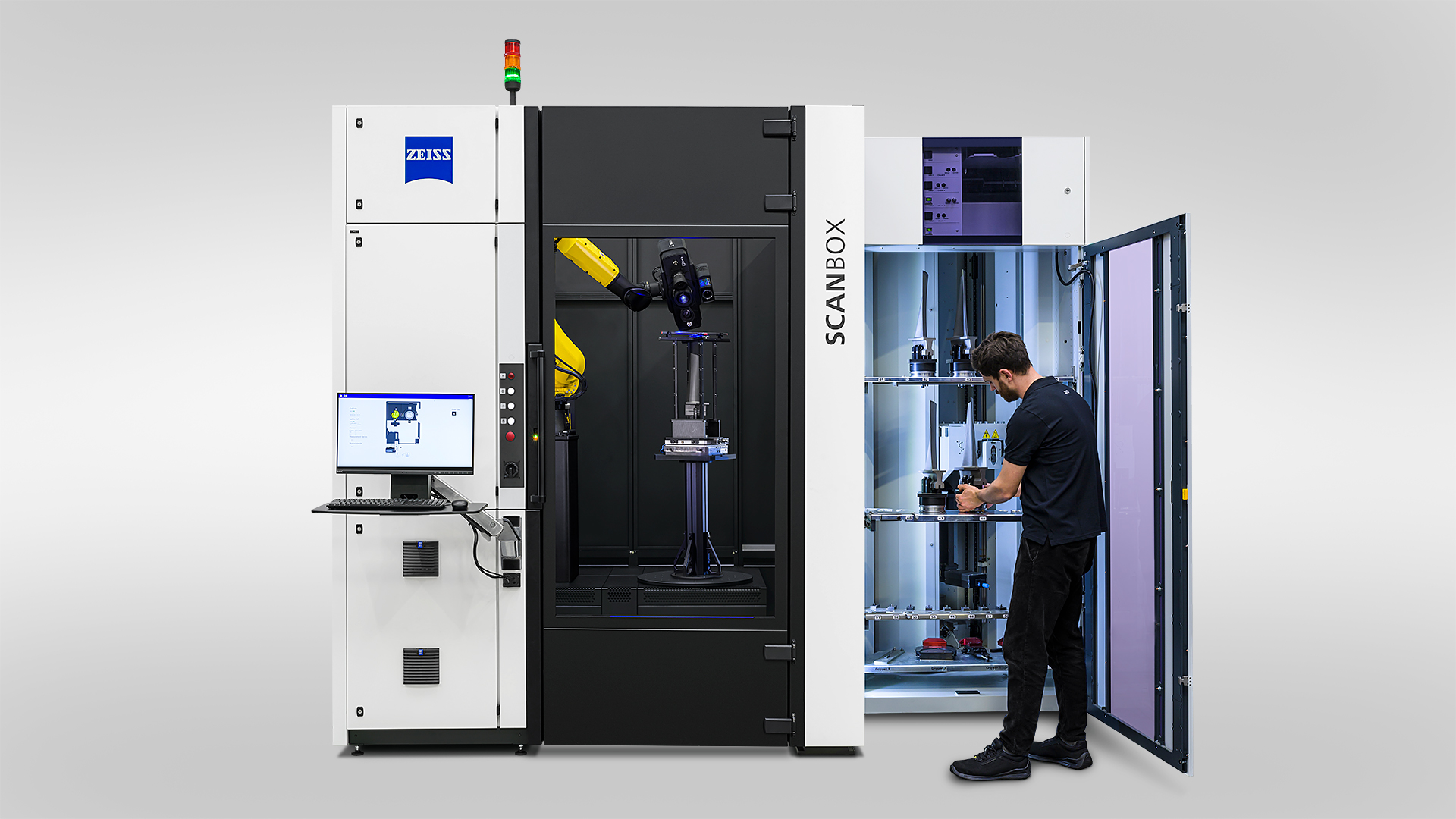

เทคโนโลยีระบบอัตโนมัติพร้อมระบบโหลดแบบแมกกาซีน

การผสานรวมระบบโหลดแบบแมกกาซีนช่วยเพิ่มรอบการทำงานและลดความต้องการบุคลากร โดยระบบสามารถทำงานอัตโนมัติได้นานถึง 11 ชั่วโมง ระบบโหลดแบบแมกกาซีนจะวางซ้อนชิ้นส่วนต่าง ๆ เช่น ใบพัดกังหัน ด้วยตนเอง อุปกรณ์จับยึดแต่ละชิ้นจะมีชิป RFID ที่ไม่ซ้ำกันสำหรับการระบุ ระบบจะเลือกโปรแกรมการวัดที่เหมาะสมโดยอัตโนมัติ โดยอิงจากข้อมูลดังกล่าว หลังจากการตรวจสอบเสร็จสิ้น ชิ้นส่วนจะถูกส่งกลับโดยอัตโนมัติ

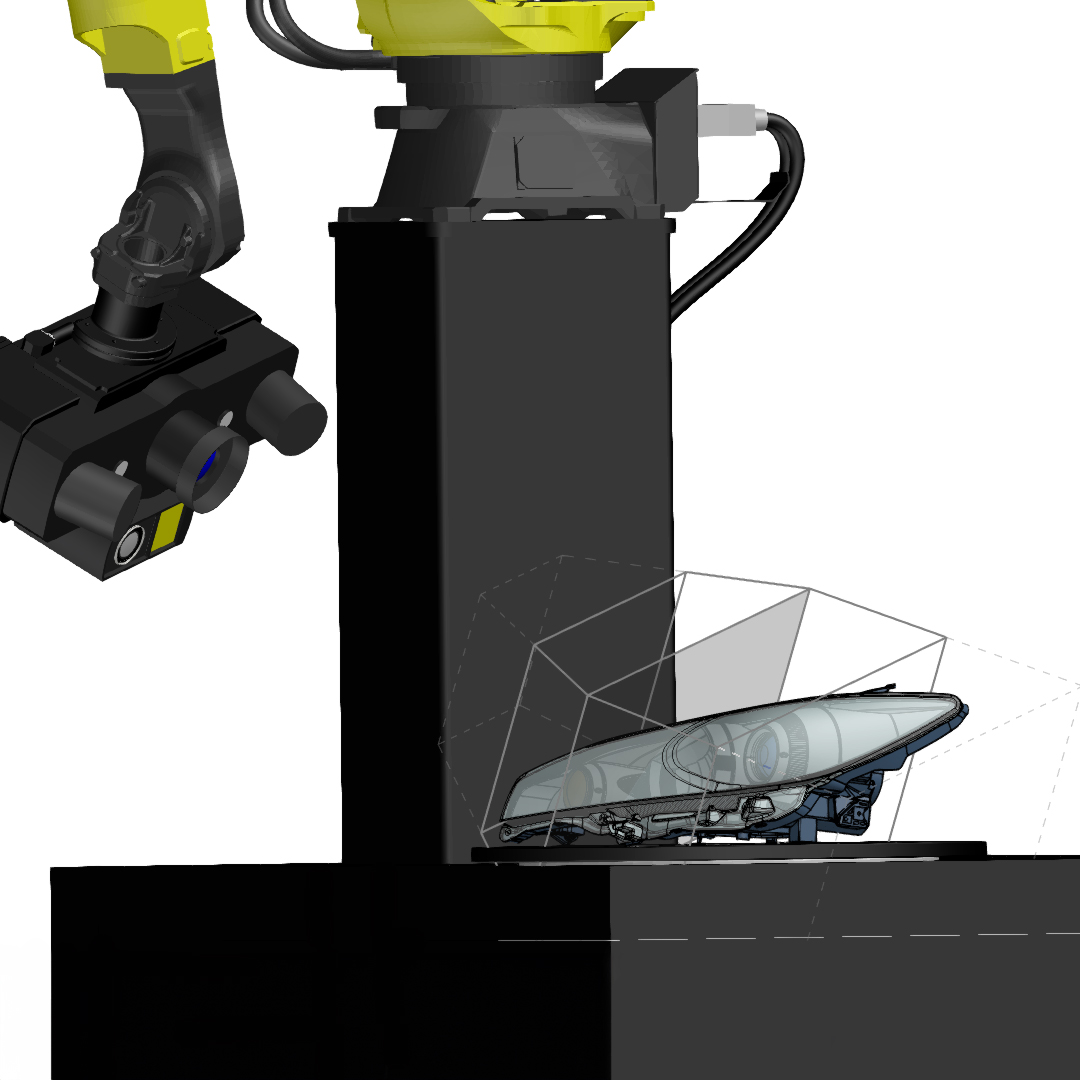

ห้องวัดเสมือนจริงในซอฟต์แวร์มาตรวิทยา 3 มิติ

ห้องวัดเสมือนจริงใน ZEISS INSPECTION

ห้องวัดเสมือนจริง (VMR) เป็นซอฟต์แวร์การควบคุมและการวางแผนการวัดส่วนกลางสำหรับส่วนประกอบทั้งหมดของเครื่องวัดสามมิติแบบออปติคัล เป็นการแสดงให้เห็นถึงสภาพแวดล้อมจริงในการจำลองเสมือนจริง VMR ประกอบด้วยหุ่นยนต์ที่มีเซ็นเซอร์เดียว การเขียนโปรแกรม รวมถึงการเคลื่อนไหวของหุ่นยนต์ในเส้นทางการทำงานและแผนการวัด ด้วย VMR นั้น ผู้ใช้ไม่จำเป็นต้องมีทักษะหุ่นยนต์พิเศษใด ๆ การเคลื่อนไหวของหุ่นยนต์ทั้งหมดจะถูกจำลองในห้องวัดเสมือนจริงก่อนดำเนินการและตรวจสอบเพื่อความปลอดภัย

เรียนรู้เพิ่มเติม

ข้อมูลทางเทคนิค

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
ขนาด	2200 x 2850 x 3050 มม.	3600 x 3550 x 3050 มม.
แหล่งจ่ายไฟ	200 -500 V (3 เฟส, 16 A)	200 -500 V (3 เฟส, 16 A)
ขนาดชิ้นส่วนสูงสุด	Ø 1000 มม.	Ø 2000 มม.
น้ำหนักชิ้นส่วนสูงสุด	2000 กก.	2000 กก.
ทางเข้า	ประตูบานเลื่อนพร้อมสวิตช์นิรภัย	ประตูบานเลื่อนพร้อมสวิตช์นิรภัย
ความกว้างของช่องเปิดประตูบานเลื่อน	1000 มม.	1350 มม.
กำลังโหลดไอเดีย	อัตโนมัติผ่านประตูบานเลื่อนแบบมอเตอร์ หรือด้วยตนเองผ่านประตูนิรภัย	อัตโนมัติผ่านประตูบานเลื่อนแบบมอเตอร์ หรือด้วยตนเองผ่านประตูนิรภัย
ความเข้ากันได้ของเซ็นเซอร์	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹จำเป็นต้องตรวจสอบยืนยันการตั้งค่า
