การสแกน 3 มิติแบบออปติคอล

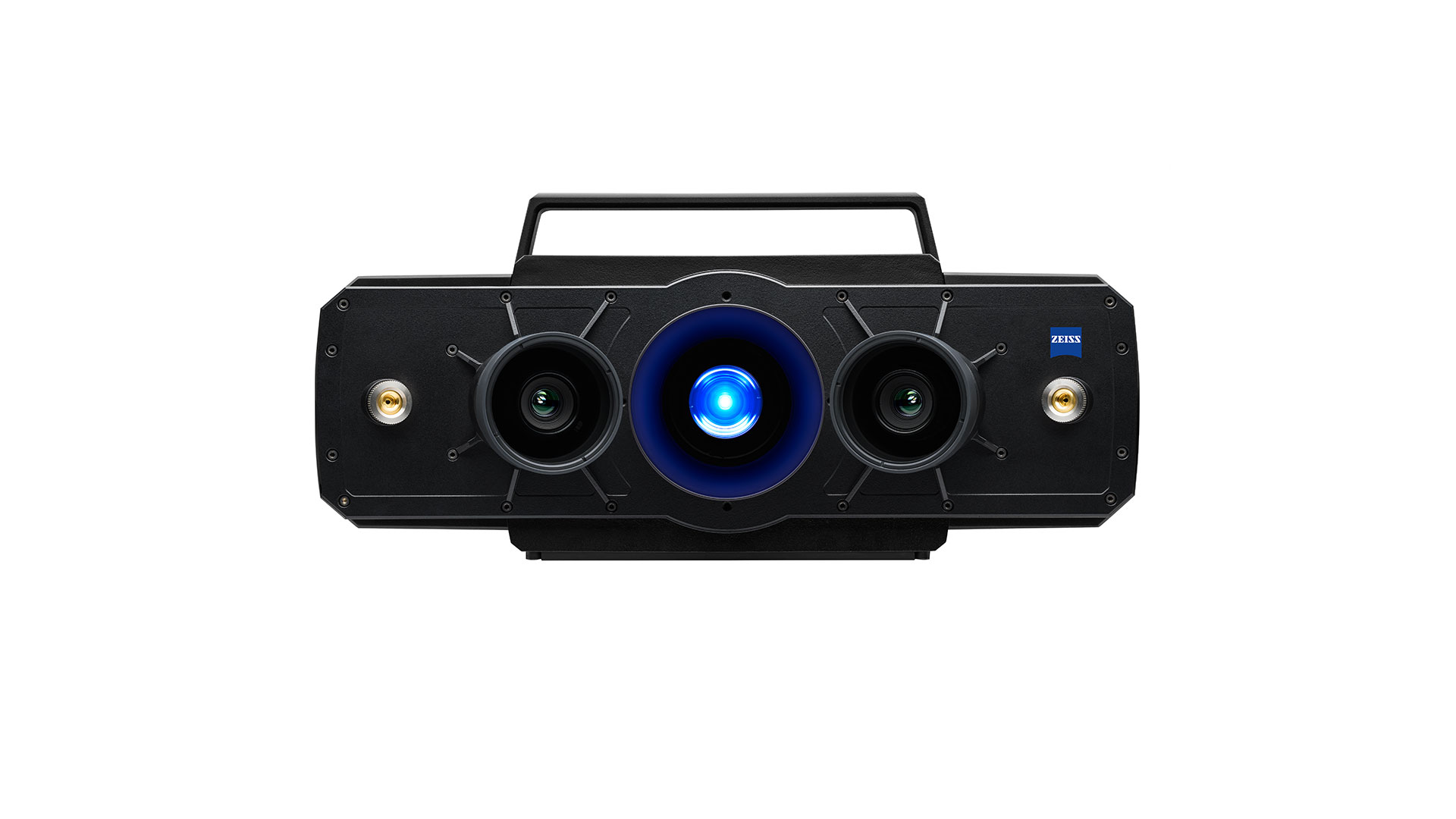

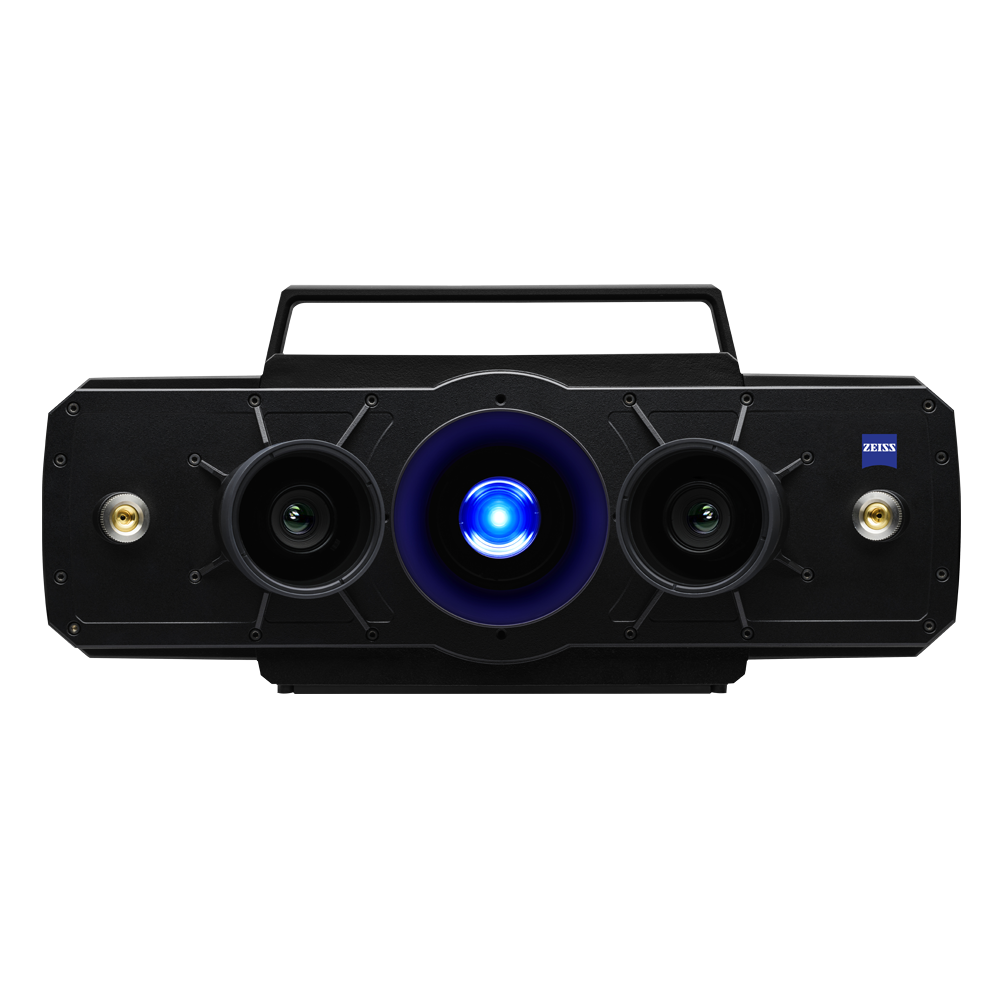

ATOS 5 for Airfoil

ผลิตขึ้นเฉพาะสำหรับอุตสาหกรรมกังหันก๊าซ

เครื่องสแกนความเร็วสูงสำหรับชิ้นส่วนที่มีความซับซ้อนขนาดเล็กถึงขนาดกลางในอุตสาหกรรมการบินและอวกาศ และการผลิตไฟฟ้า สามารถเก็บรายละเอียดขนาดเล็กที่สุดและรูปทรงเรขาคณิตของขอบได้อย่างแม่นยำ

ความแม่นยำสูง
ความเร็วในการวัดสูง
ฟังก์ชันการทำงานของซอฟต์แวร์ที่เป็นเอกลักษณ์

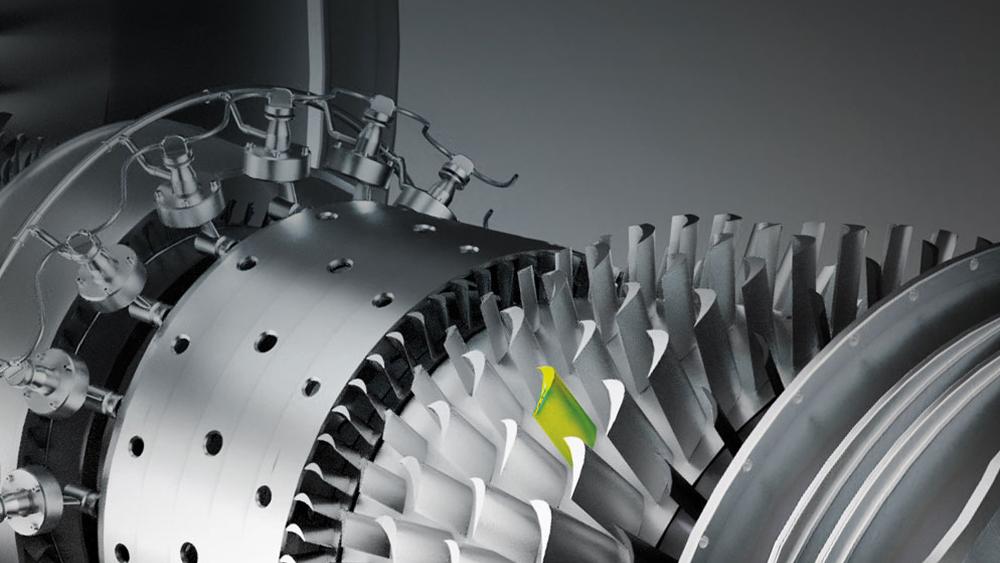

การสแกนอัตโนมัติด้วย ATOS 5 for Airfoil

ข้อมูลคุณภาพที่แม่นยำของรายละเอียดเล็กที่สุด

ATOS 5 for Airfoil ได้รับการพัฒนาขึ้นมาสำหรับอุตสาหกรรมกังหันก๊าซ โดยมีระยะการทำงานที่เหมาะสมที่สุดและพื้นที่การวัดตั้งแต่ 100 x 70 mm² ทำให้สามารถให้ข้อมูล 3 มิติที่มีความแม่นยำสูงของรายละเอียดที่เล็กที่สุดได้ภายในระยะเวลาการวัดที่สั้น

เทคโนโลยีความเร็วสูง

ด้วยระยะการทำงานที่เหมาะสมที่สุดสำหรับพื้นที่การวัดขนาดเล็กและความเสถียรสูงเป็นพิเศษ ATOS 5 for Airfoil จึงให้ข้อมูลที่มีความแม่นยำสูงสำหรับทั้งการใช้งานด้วยตนเองและแบบอัตโนมัติ ตั้งแต่ใบพัดลม ใบพัดกังหัน บลิสก์ และดรัม ไปจนถึงใบพัดประเภทต่าง ๆ (NGV, OGV, IGV) และชุดส่งกำลัง ข้อมูลการวัด 3 มิติแบบเต็มพื้นที่ช่วยให้สามารถควบคุมคุณภาพได้อย่างแม่นยำ ช่วยให้มองเห็นข้อผิดพลาดที่ซ่อนอยู่ และด้วยเหตุนี้จึงเร่งกระบวนการผลิต การบำรุงรักษา และการซ่อมแซม

ระยะการทำงานที่เหมาะสมที่สุด

คุณภาพของข้อมูลสูงสุดแม้ในรายละเอียดที่เล็กที่สุด
ความเสถียรสูง

การสแกนอัตโนมัติด้วยความเร็วสูง
ฟังก์ชันการทำงานของซอฟต์แวร์ที่เป็นเอกลักษณ์

การตรวจสอบส่วนแพนอากาศ (Airfoil) อย่างมีประสิทธิภาพ

การตรวจสอบอย่างรวดเร็วด้วยคุณภาพข้อมูลจาก ZEISS

เมื่อใช้ ATOS 5 for Airfoil คุณจะสามารถบรรลุคุณภาพข้อมูลสูงสุดได้ในขณะที่เร่งกระบวนการผลิตของคุณด้วย

เร่งกระบวนการของคุณ

ATOS 5 for Airfoil จะวัดข้อมูลคุณภาพของผลิตภัณฑ์ใหม่หรือส่วนประกอบจากกระบวนการบำรุงรักษาหรือซ่อมแซมอย่างละเอียดได้ในเวลาที่ลดลงอย่างมีนัยสำคัญ ข้อได้เปรียบอันดับหนึ่งของ ATOS 5 for Airfoil คือความเร็วในการวัด เวลาในการสแกน 3 มิติประมาณหนึ่งชั่วโมงสำหรับบลิสก์ และน้อยกว่า 20 นาทีสำหรับใบพัดลม ซึ่งเป็นผลมาจากการได้รับข้อมูลในเวลาน้อยกว่าหนึ่งในห้าของวินาที

บรรลุคุณภาพข้อมูลสูงสุด

ATOS 5 for Airfoil ให้ข้อมูลแบบเต็มพื้นที่ความแม่นยำสูงสำหรับการควบคุมกระบวนการและคุณภาพที่ครอบคลุมของใบพัดลม ใบกังหัน บลิสก์ และใบพัดประเภทต่าง ๆ (NGV, OGV, IGV) คุณภาพข้อมูลที่ได้รับจากเซ็นเซอร์เป็นไปตามข้อกำหนดระดับสูงของอุตสาหกรรม สำหรับการวัดใบพัดกังหัน ความแม่นยำและความละเอียดที่ขอบมีความสำคัญเป็นพิเศษ

คุณสมบัติการตรวจสอบแพนอากาศ (Airfoil)

ซอฟต์แวร์ ZEISS มีฟังก์ชันการตรวจสอบแพนอากาศครบชุด หลักการตรวจสอบประกอบด้วยตัวเลือกมาตรฐานและแบบปรับแต่งได้ เพื่อให้ตรงตามมาตรฐานทางวิศวกรรมและประเภทของแบบแปลนแพนอากาศที่แตกต่างกัน หลักการตรวจสอบที่ผู้ใช้กำหนด (UDIP) ช่วยให้สามารถตรวจสอบส่วนแพนอากาศได้อย่างรวดเร็ว เป็นมาตรฐาน และมีประสิทธิภาพ

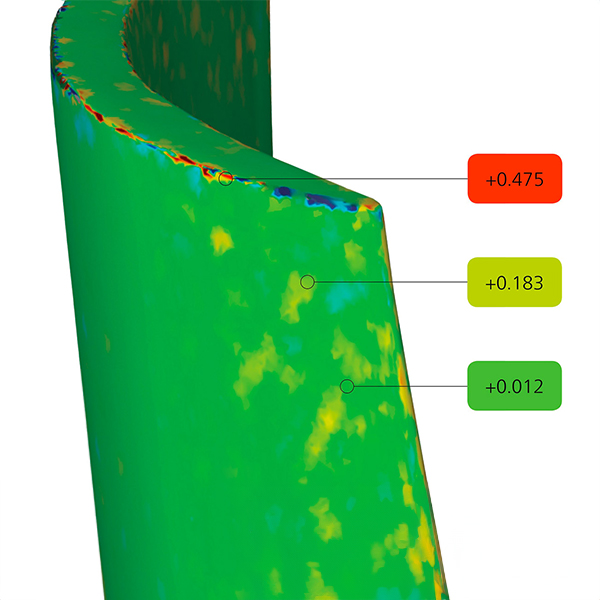

การเปรียบเทียบพื้นผิว

การแสดงผล 3 มิติของความเบี่ยงเบนของพื้นผิวเมื่อเปรียบเทียบกับแบบจำลอง CAD หรือเมชต้นแบบ ถือเป็นมาตรฐานในเทคโนโลยีของ ZEISS โดยทั่วไปแล้ว การเปรียบเทียบพื้นผิวมักใช้เมื่อพัฒนาผลิตภัณฑ์ใหม่เพื่อค้นหาปัญหาในกระบวนการผลิต การเปรียบเทียบสามารถทำได้ในหลายรูปแบบการจัดตำแหน่ง รวมถึงเหมาะสมที่สุด (Best-fit) กับ CAD หรือ RPS เครื่องมืออันทรงพลังนี้เผยให้เห็นรายละเอียดผลิตภัณฑ์ที่เครื่องมือแบบดั้งเดิมไม่สามารถให้ได้

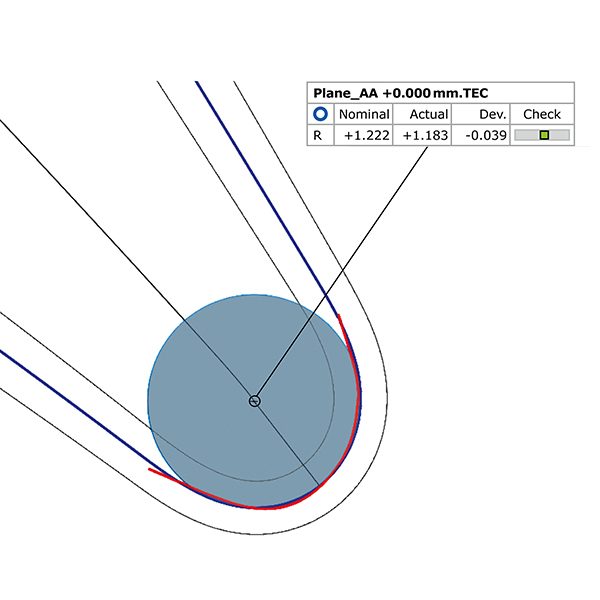

จุดขอบและขอบวงกลม

การสร้างจุดขอบเป็นฟังก์ชันมาตรฐานและกำหนดโดยตำแหน่งจุดเจาะของเส้นแคมเบอร์ที่ขอบนำหรือขอบตามด้านดูดและด้านแรงดันของแพนอากาศ พารามิเตอร์ผู้เชี่ยวชาญช่วยให้สามารถย้ายจุดไปตามเส้นแคมเบอร์ได้ วงกลมขอบเป็นกระบวนการอัตโนมัติ ซึ่งจะสร้างองค์ประกอบที่ขอบนำหรือขอบตามของแพนอากาศ

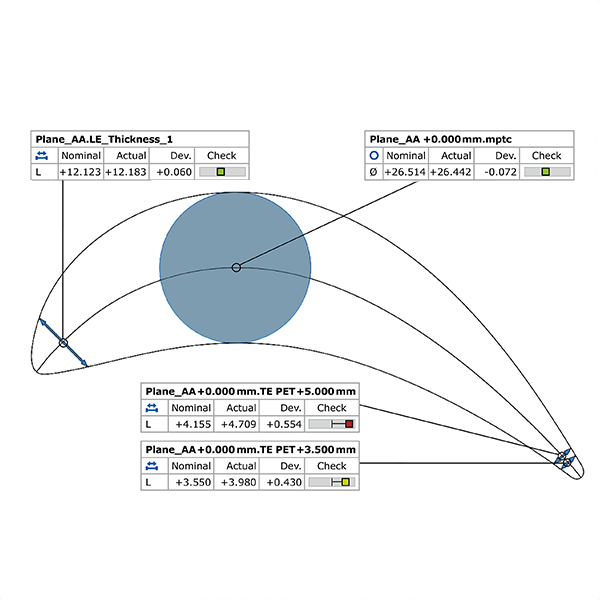

ความหนา

ฟังก์ชันมาตรฐานที่สร้างความหนาที่ขอบนำหรือขอบตามของแพนอากาศ กล่องโต้ตอบแบบง่ายจะร้องขอค่าระยะห่างจากจุดขอบที่ต้องการวัดความหนา ตัวเลือกที่แตกต่างกันทำให้สามารถติดตามการวัดตามแนวเส้นแคมเบอร์ได้ นอกจากนี้ ยังสามารถสร้างความหนาแบบดั้งเดิมตามมุมการวาดที่กำหนดไว้ล่วงหน้าได้อีกด้วย อีกทั้งยังสามารถตรวจสอบความหนาสูงสุดของแพนอากาศได้ด้วยโดยใช้วิธีระยะห่างหรือวิธีวงกลมแนบในสูงสุด

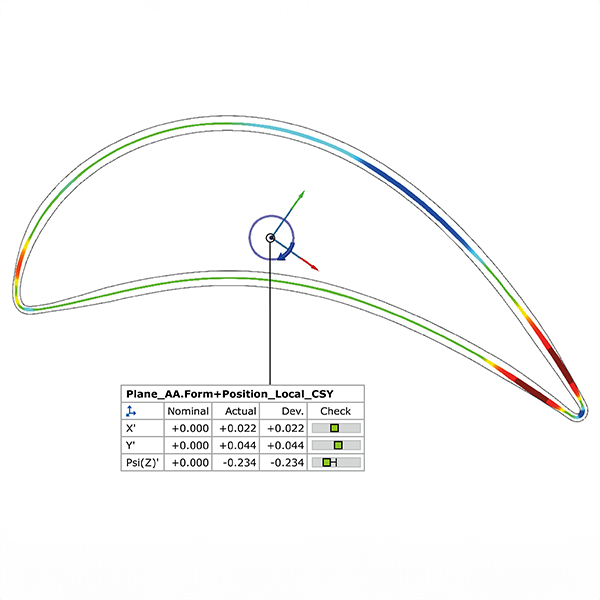

การตรวจสอบรูปทรงและตำแหน่ง

ซอฟต์แวร์ช่วยให้สามารถประเมินรูปทรงและตำแหน่งของส่วนแพนอากาศได้อย่างยืดหยุ่นเพื่อตอบสนองความต้องการของผู้ใช้ปลายทาง คุณสามารถเปรียบเทียบเทคนิคการประเมินข้อมูลส่วนที่เกิดขึ้นจริงได้โดยใช้วิธีการวัดค่าพิกัดความเผื่อแบบ Chebyshev, Gaussian หรือ Best-fit ซอฟต์แวร์ยังสามารถเปรียบเทียบผลลัพธ์กับบริเวณพิกัดความเผื่อที่เปลี่ยนแปลงไปได้ด้วย โดยที่พิกัดความเผื่อจะแตกต่างกันในแต่ละบริเวณของส่วนแพนอากาศ

เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ซอฟต์แวร์จะแนะนำคุณตลอดขั้นตอนการทำงานทั้งหมด ตรวจสอบการเปรียบเทียบระหว่างขนาดที่เป็นมาตรฐานและขนาดที่วัดได้ รวมทั้งความคลาดเคลื่อนตามมาตรฐาน GD&T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ใช้ ZEISS INSPECT เพื่อทำการวิเคราะห์อย่างสมบูรณ์ รับรายงานที่ครอบคลุม และรวมผลการวัดเข้าไปในกระบวนการที่มีอยู่เดิม

ดูข้อมูลเพิ่มเติม

ข้อมูลทางเทคนิค

กลุ่มผลิตภัณฑ์ ATOS 5

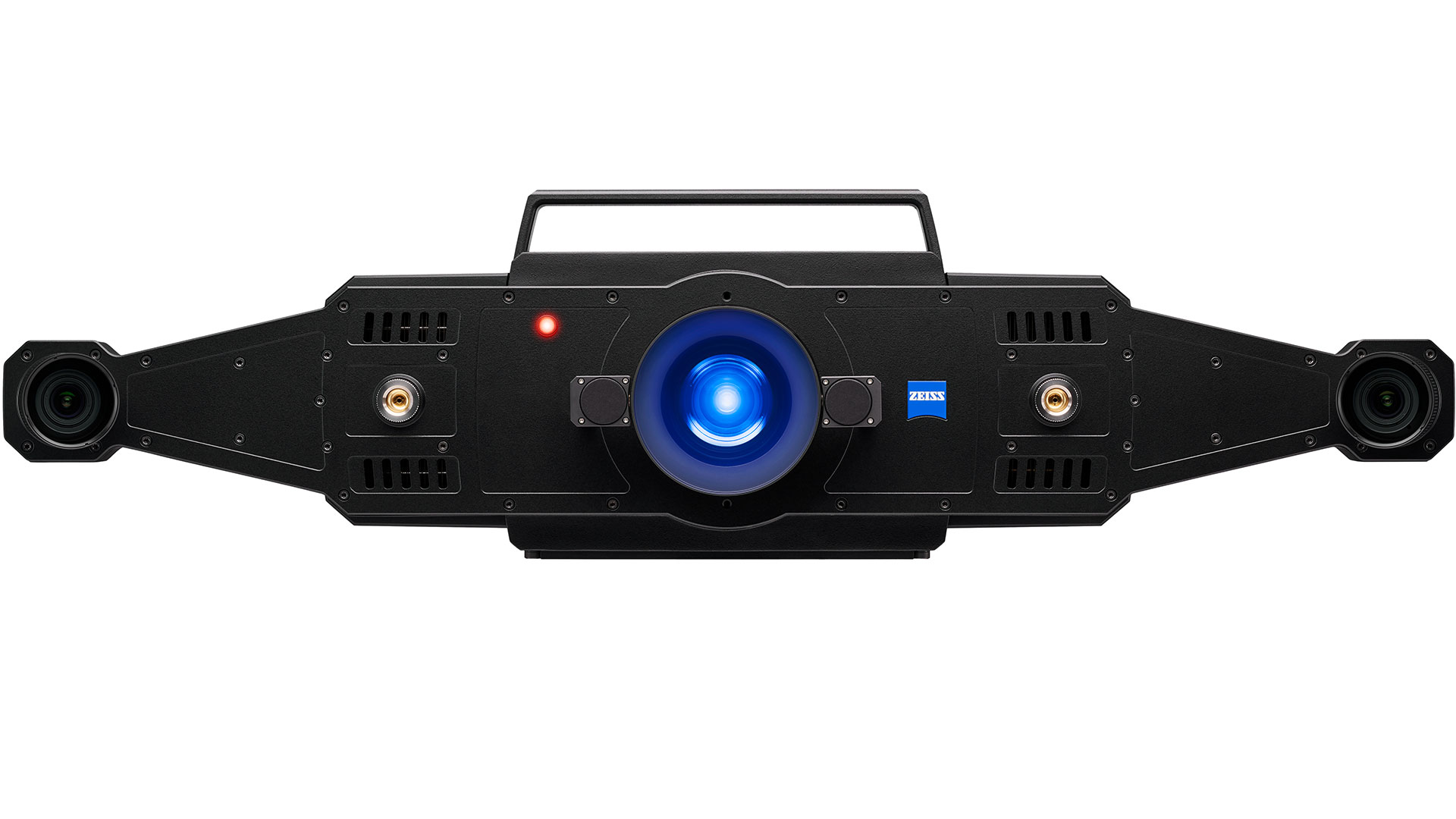

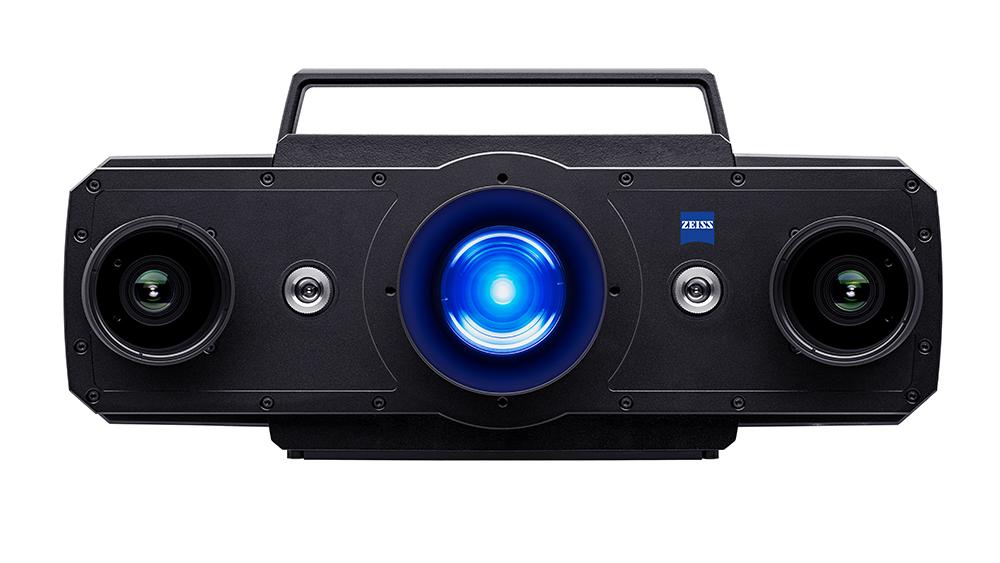

	ATOS 5	ATOS 5 for Airfoil	ATOS 5X	ZEISS ATOS LRX
ข้อมูลทางเทคนิค
ระบบของคุณสำหรับ:	ระบบการสแกนสามมิติความเร็วสูง	การสแกนที่มีความแม่นยำสำหรับรายละเอียดที่เล็กที่สุด	การสแกนอัตโนมัติสำหรับปริมาณมาก	การสแกนสามมิติสำหรับไดรฟ์ข้อมูลขนาดใหญ่มาก
แหล่งกำเนิดแสง	LED	LED	เลเซอร์	เลเซอร์
จุดวัดต่อการสแกน	8 หรือ 12 ม.	12 ม.	12 ม.	12 ม.
ระยะห่างในการทำงาน	880 มม.	530 มม.	880 มม.	1810 มม.
