การสแกน 3 มิติแบบออปติคอล

ZEISS ATOS LRX

ผู้เชี่ยวชาญด้านการสแกน 3 มิติสำหรับชิ้นส่วนขนาดใหญ่

ZEISS ATOS LRX นำเสนอการเก็บข้อมูลแบบเต็มรูปแบบที่ได้อย่างรวดเร็วแม่นยำสำหรับพื้นที่การวัดขนาดใหญ่ ด้วยแหล่งกำเนิดแสงเลเซอร์ที่สว่างมากและพื้นที่การวัดสูงสุดถึง 4 ตารางเมตร สามารถจับจุดพิกัดได้สูงสุดถึง 2 × 12 ล้านจุดในการสแกนเพียงครั้งเดียว ทำให้กระบวนการวัดเร็วขึ้น

การได้มาซึ่งข้อมูลที่แม่นยำสำหรับชิ้นส่วนขนาดใหญ่
ข้อมูลความละเอียดสูงแม้สำหรับรูปทรงเรขาคณิตที่ซับซ้อน
การออกแบบที่ทนทานสำหรับการใช้งานในภาคอุตสาหกรรม


      การได้มาซึ่งข้อมูลเต็มรูปแบบที่รวดเร็วของพื้นที่การวัดขนาดใหญ่

    ด้วยแหล่งกำเนิดแสงเลเซอร์ที่สว่างมากและพื้นที่การวัดขนาดใหญ่สูงสุดถึง 4 ตารางเมตร ZEISS ATOS LRX สามารถให้ข้อมูลที่แม่นยำในทุกพื้นที่ได้ในเวลาสั้น เซ็นเซอร์จับจุดพิกัดได้มากถึง 2 × 12 ล้านจุดด้วยการสแกนเพียงครั้งเดียว

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ระบบการสแกน 3 มิติสำหรับงานอุตสาหกรรม

เซ็นเซอร์ตอบสนองความต้องการทางมาตรวิทยาระดับสูงของผู้ใช้ในอุตสาหกรรม การทำงานร่วมกับ ZEISS INSPECT ซึ่งเป็นมาตรฐานที่ได้รับการยอมรับอย่างกว้างขวางในด้านการวัดแบบ 3 มิติ เครื่องสแกน 3 มิติ จะนำทางคุณไปยังขั้นตอนการทำงานทั้งหมดอย่างราบรื่น ตั้งแต่การสแกน การตรวจสอบ จนถึงการรายงานผล

การแปลงเป็นข้อมูลดิจิทัลที่รวดเร็ว ข้อมูลความละเอียดสูง

ZEISS ATOS LRX ให้ข้อมูลเต็มพื้นที่ มีความแม่นยำและความละเอียดสูง – แม้ในรูปทรงทางเรขาคณิตที่ซับซ้อนและพื้นผิวแบบฟรีฟอร์ม แหล่งกำเนิดแสงเลเซอร์ที่สว่างเป็นพิเศษร่วมกับพื้นที่การวัดขนาดใหญ่ช่วยลดจำนวนการสแกนที่ต้องการ

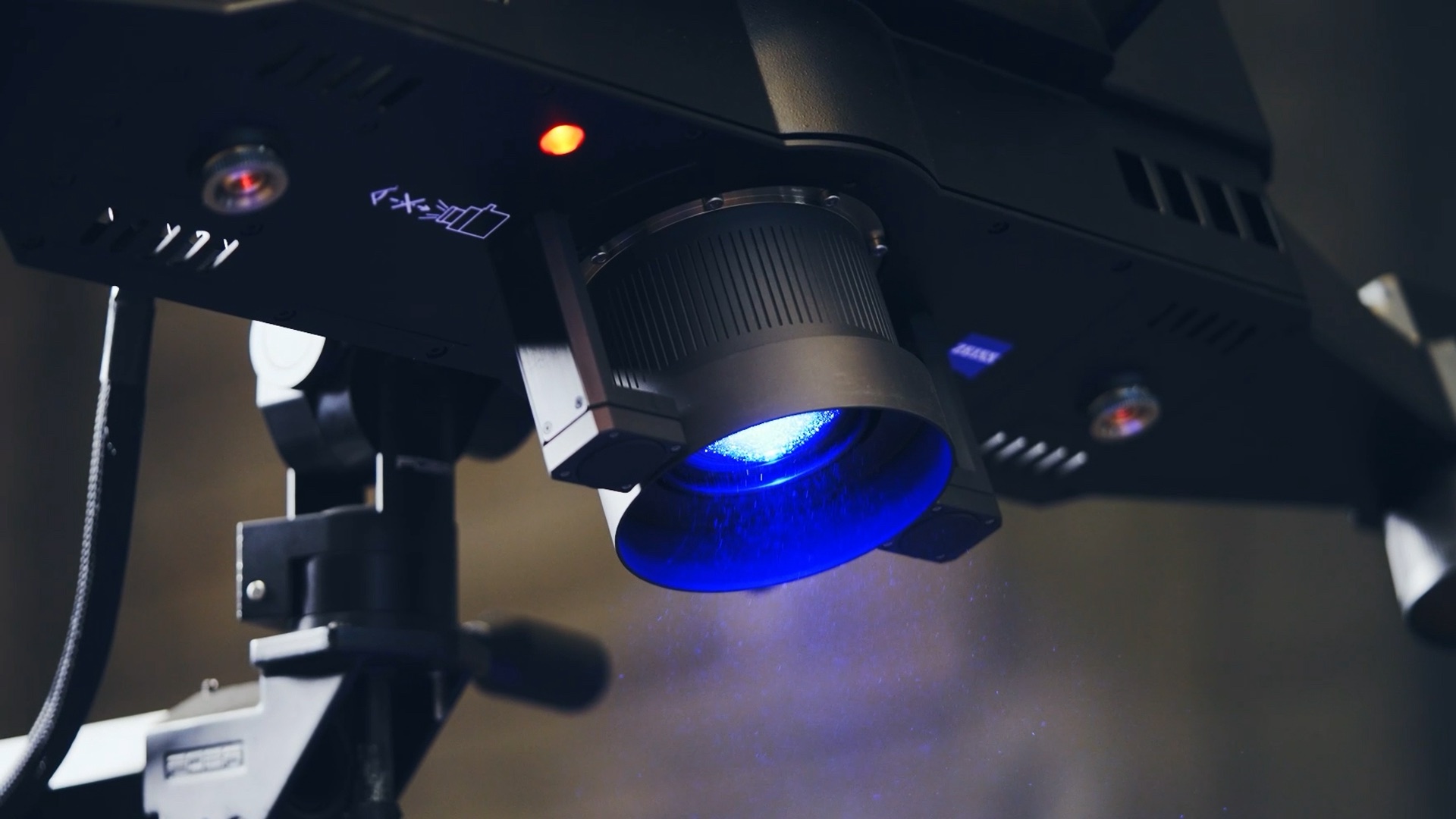

การออกแบบที่ทนทาน

เซ็นเซอร์ได้รับการออกแบบมาสำหรับการใช้งานในภาคอุตสาหกรรม ตัวเรือนที่ทนทานได้รับการปกป้องจากฝุ่นละอองและน้ำกระเซ็น เพื่อให้ทำงานได้อย่างน่าเชื่อถือและแม่นยำแม้ในสภาพแวดล้อมการผลิตที่ต้องการประสิทธิภาพสูง ระบบจะตรวจสอบสถานะการสอบเทียบด้วยตัวเอง

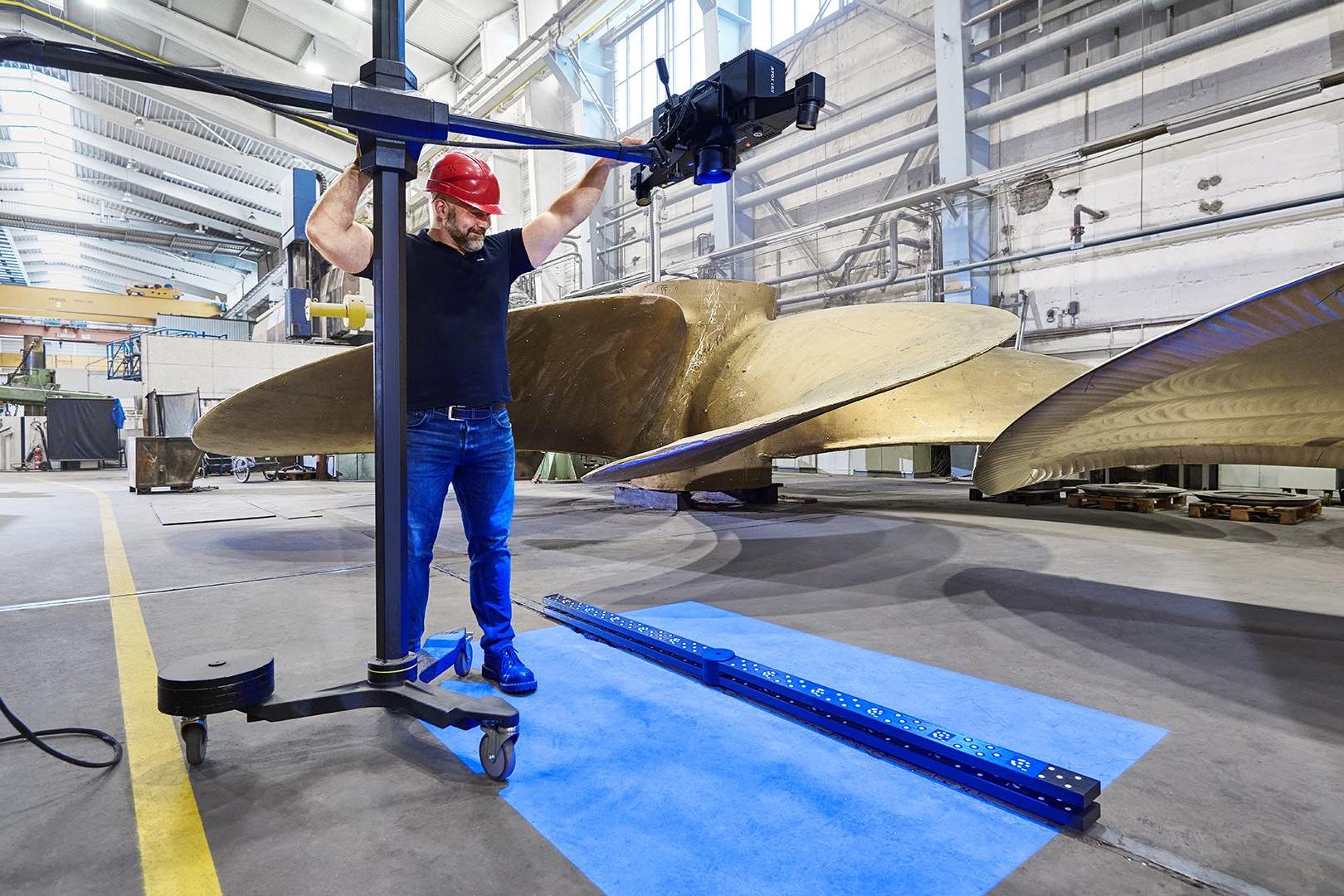

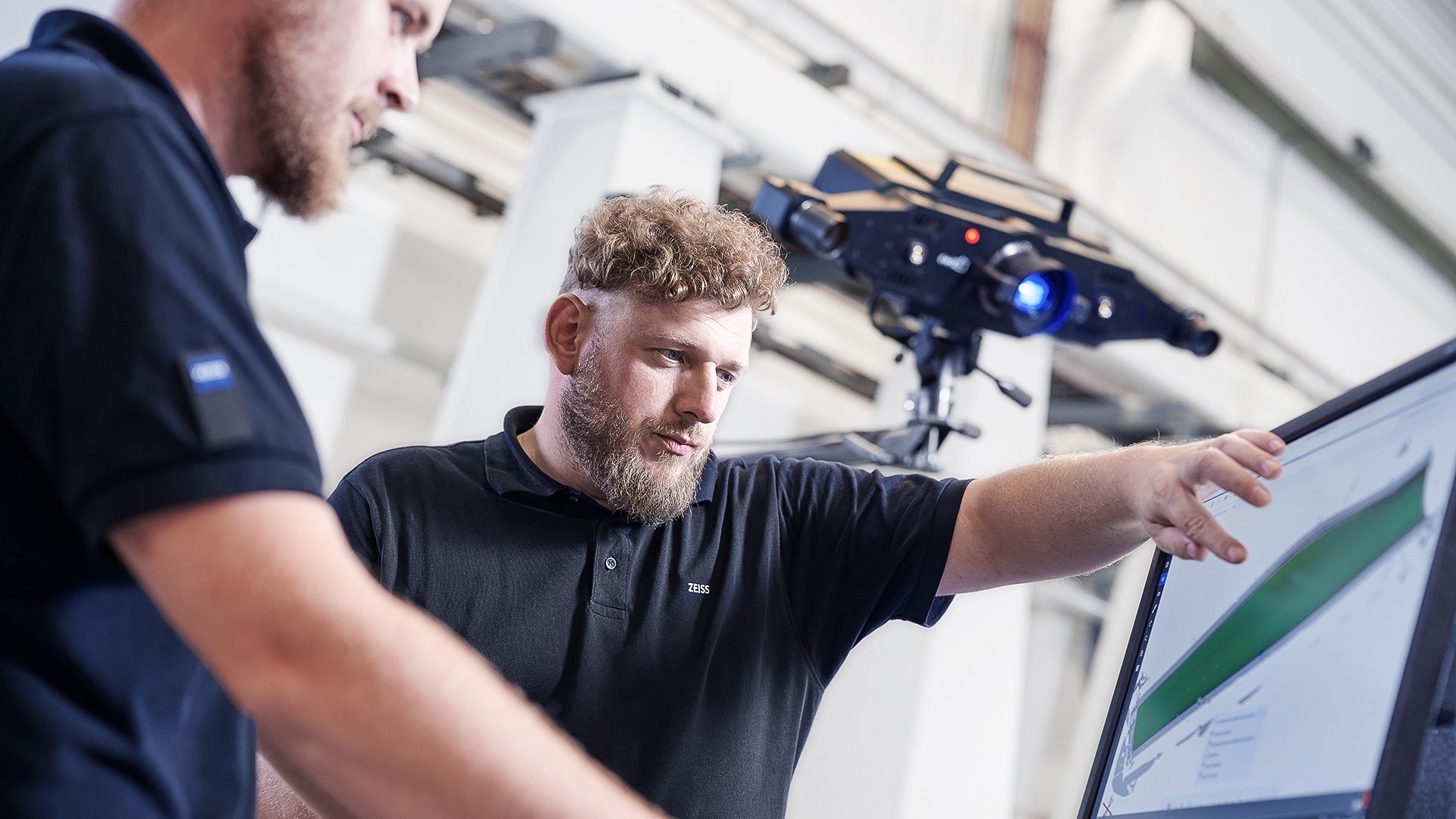

ซอฟต์แวร์แบบครบวงจร

การสแกน การตรวจสอบ และการรายงานในซอฟต์แวร์เดียว: เซ็นเซอร์ได้รับการจัดการโดย ZEISS INSPECT ซอฟต์แวร์รองรับกระบวนการสแกนและตรวจสอบสามมิติโดยให้การวิเคราะห์และฟังก์ชั่นการรายงานโดยละเอียด

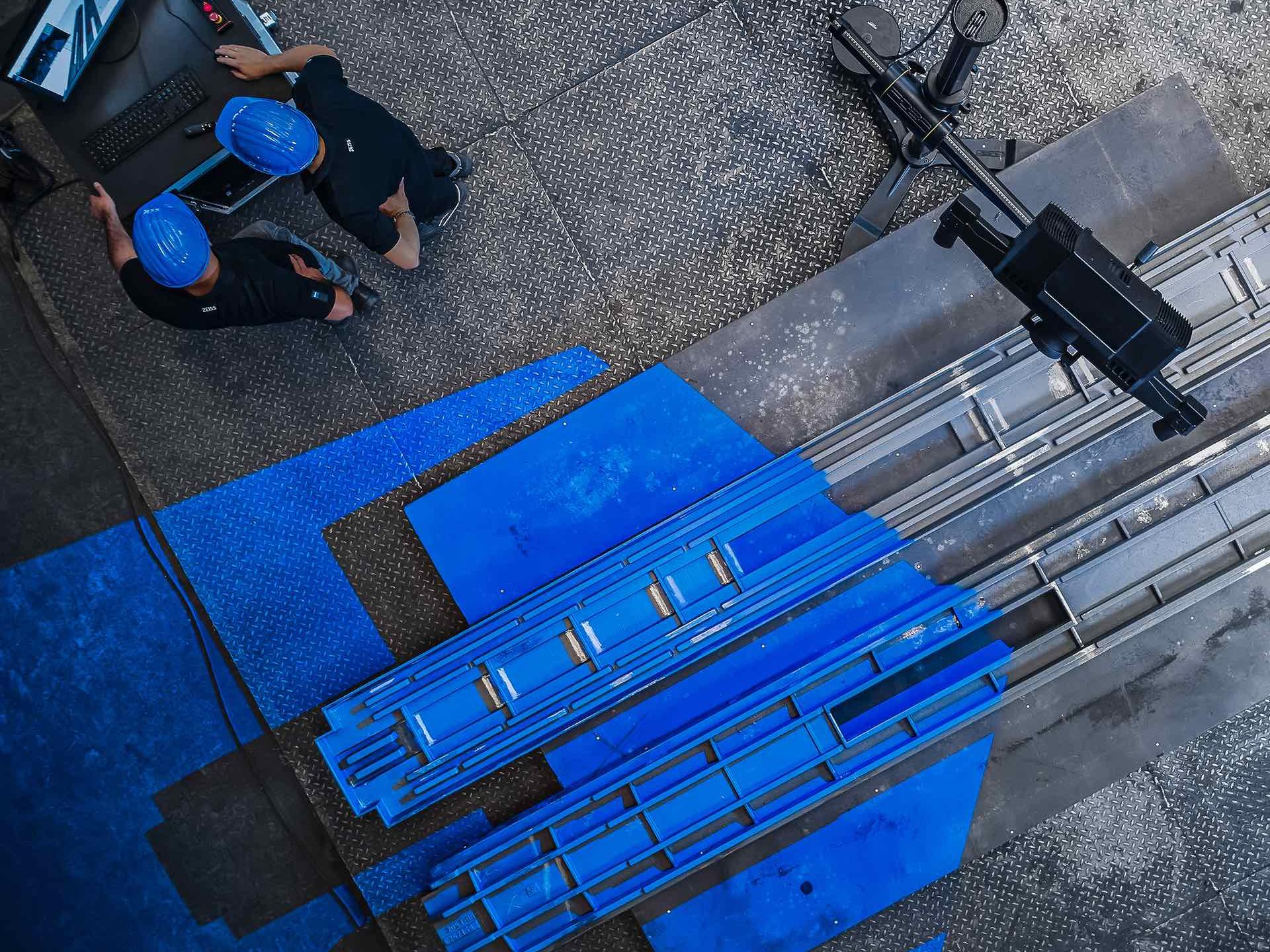

แหล่งกำเนิดแสงเลเซอร์รุ่นต่อไป

ZEISS ATOS LRX มาพร้อมกับแหล่งกำเนิดแสงเลเซอร์ขั้นสูงที่มีความสว่างเป็นพิเศษช่วยให้สามารถสแกน 3 มิติได้แม้ในสภาพแสงแวดล้อมที่ท้าทาย ด้วยการจับภาพพื้นที่การวัดขนาดใหญ่ ระบบดังกล่าวเป็นตัวเลือกแรกสำหรับการสแกนพื้นผิวขนาดใหญ่อย่างรวดเร็ว แม้ว่าจะมืดหรือมีเงา และให้ข้อมูลที่แม่นยำและมีความละเอียดสูง

คอมเพรสเซอร์แสงเลเซอร์แบบผสมผสาน รวมแหล่งเลเซอร์หลายแหล่งเข้าด้วยกันและสร้างแสงที่สว่างมาก สามารถส่องสว่างพื้นที่การวัดทั้งหมดได้ถึงสี่ตารางเมตรในเวลาสั้น ๆ ดังนั้นจึงช่วยเร่งกระบวนการสแกน

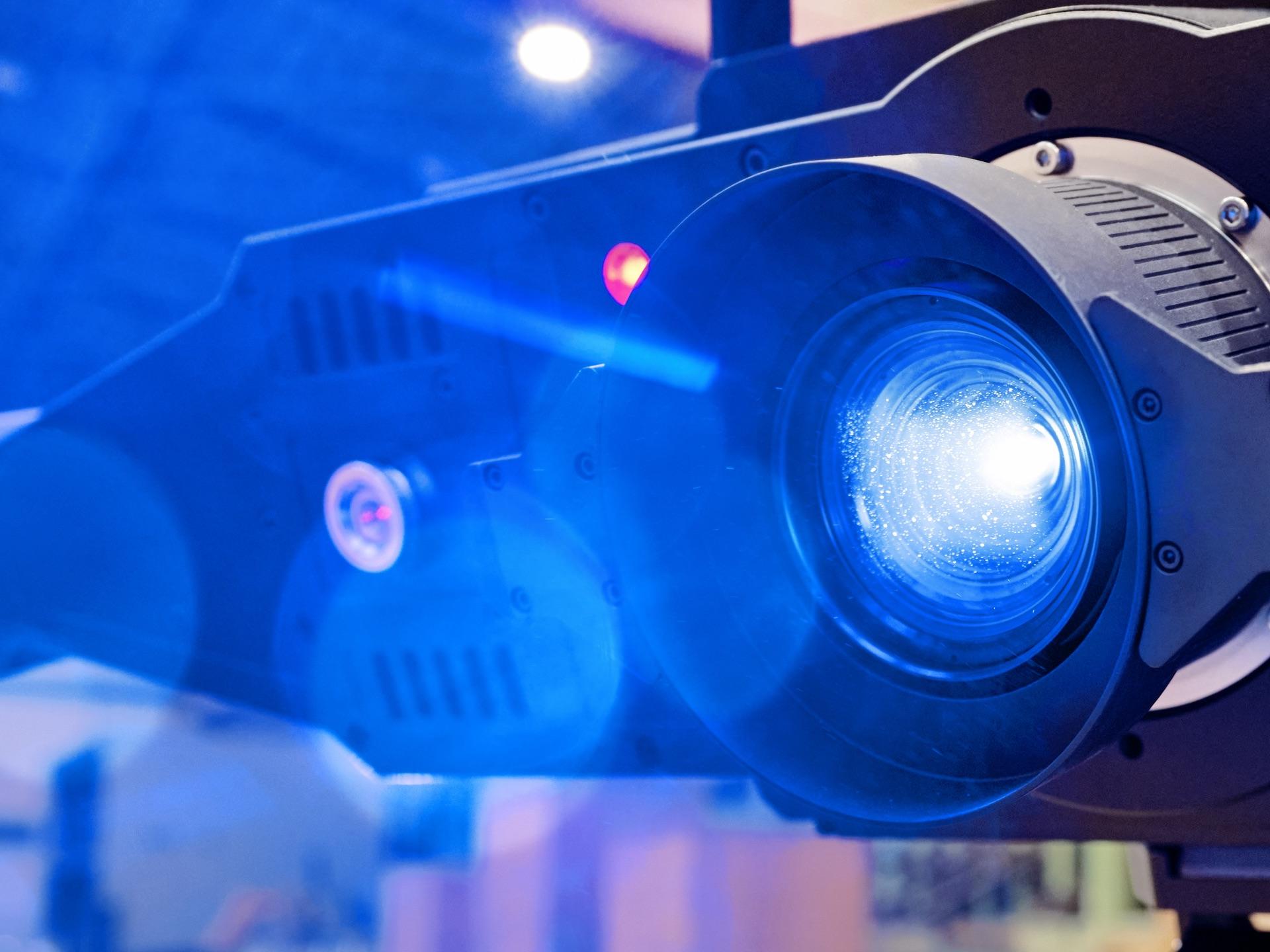

ZEISS ATOS LRX ให้ความปลอดภัยสูงสุดในการใช้งานด้วยตนเองแม้จะมีแสงเลเซอร์: เซ็นเซอร์แบบผสมผสานจะตรวจสอบระยะความปลอดภัยไปยังผู้ใช้ผ่านเรดาร์และลดความเข้มของการส่องสว่างหากจำเป็น การกำหนดที่เกิดขึ้นกับการป้องกันด้วยเลเซอร์ที่ไม่สำคัญระดับ 2 ช่วยให้ระบบสามารถทำงานได้โดยไม่ต้องมีมาตรการป้องกันใด ๆเพิ่มเติม

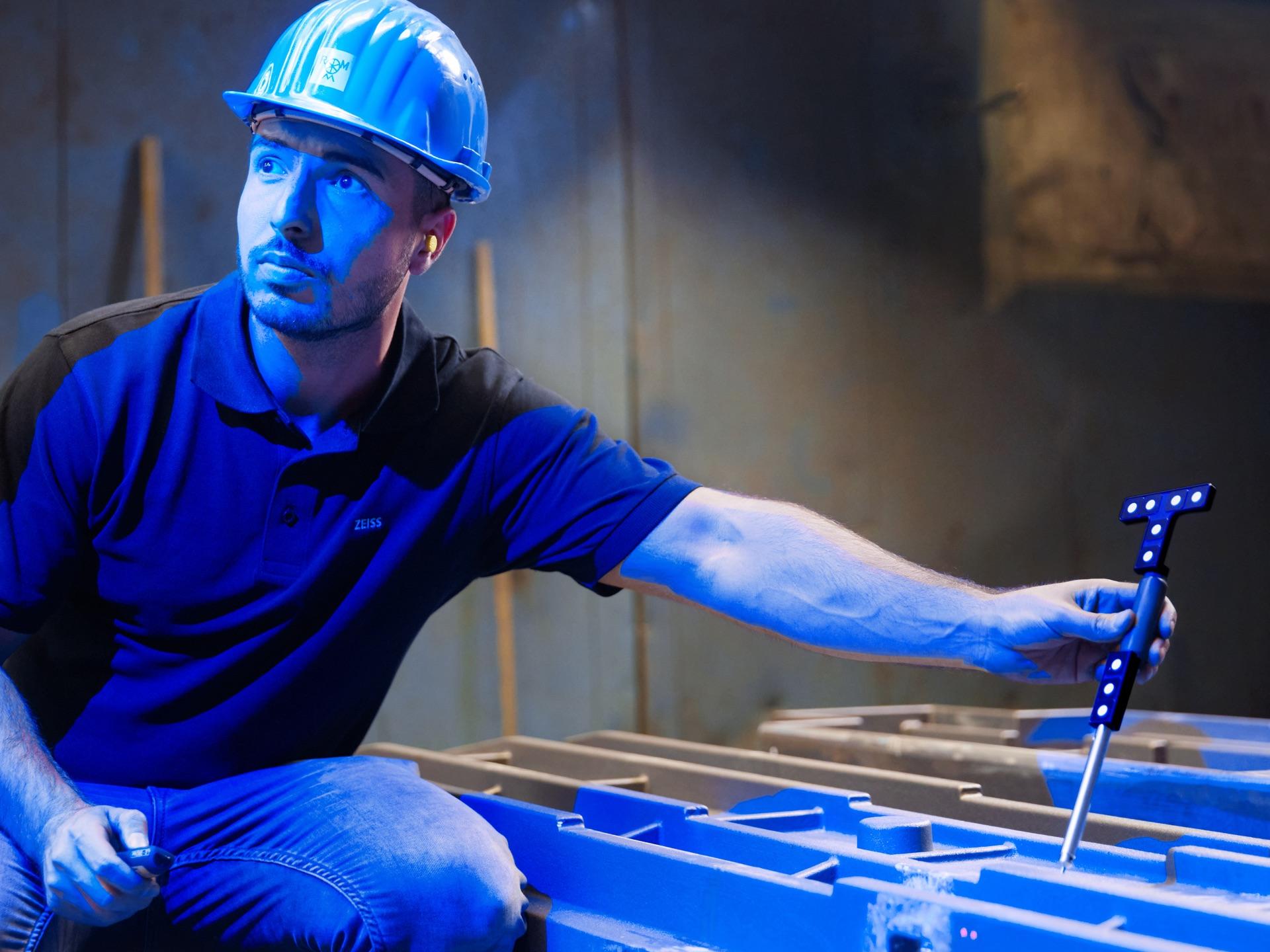

ZEISS ATOS LRX รองรับคุณสมบัติแบบ Interactive เช่นการวัดหัววัดแบบสัมผัส การติดตามแบบทันที และการ Back projection สามารถควบคุมเซ็นเซอร์ได้ทั้งโดยคอมพิวเตอร์หรือรีโมทคอนโทรล

เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ซอฟต์แวร์จะแนะนำคุณตลอดขั้นตอนการทำงานทั้งหมด ตรวจสอบการเปรียบเทียบระหว่างขนาดที่เป็นมาตรฐานและขนาดที่วัดได้ รวมทั้งความคลาดเคลื่อนตามมาตรฐาน GD&T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ใช้ ZEISS INSPECT เพื่อทำการวิเคราะห์อย่างสมบูรณ์ รับรายงานที่ครอบคลุม และรวมผลการวัดเข้าไปในกระบวนการที่มีอยู่เดิม

ดูข้อมูลเพิ่มเติม

ใช้งานง่ายและเชื่อถือได้

ZEISS INSPECT

ขั้นตอนการทำงานทั้งหมดจะถูกควบคุมโดยซอฟต์แวร์ ZEISS INSPECT ที่มีประสิทธิภาพ: เครื่องสแกนสามมิติจะสร้างข้อมูลเต็มรูปแบบและช่วยให้สามารถตรวจสอบหรือวิเคราะห์ได้ตามที่ต้องการ สิ่งนี้ทำให้การดำเนินการเป็นเรื่องง่ายและใช้งานง่ายสำหรับผู้ใช้ซึ่งได้รับคำแนะนำจากอินเทอร์เฟซผู้ใช้ที่สอดคล้องกัน ตั้งแต่การเก็บข้อมูลไปจนถึงการตรวจสอบและการรายงาน

เรียนรู้เพิ่มเติม

HyperScale - การปรับเทียบใหม่โดยไม่ล่าช้า

ฟังก์ชั่นซอฟต์แวร์ HyperScale ใหม่ได้รับการออกแบบมาเพื่อการปรับเทียบในสถานที่ที่รวดเร็วมาก การสอบเทียบจะเสร็จสมบูรณ์ด้วยการวัดมาตรฐานความยาวที่ได้รับการรับรองจาก DAkkS เพียงครั้งเดียว

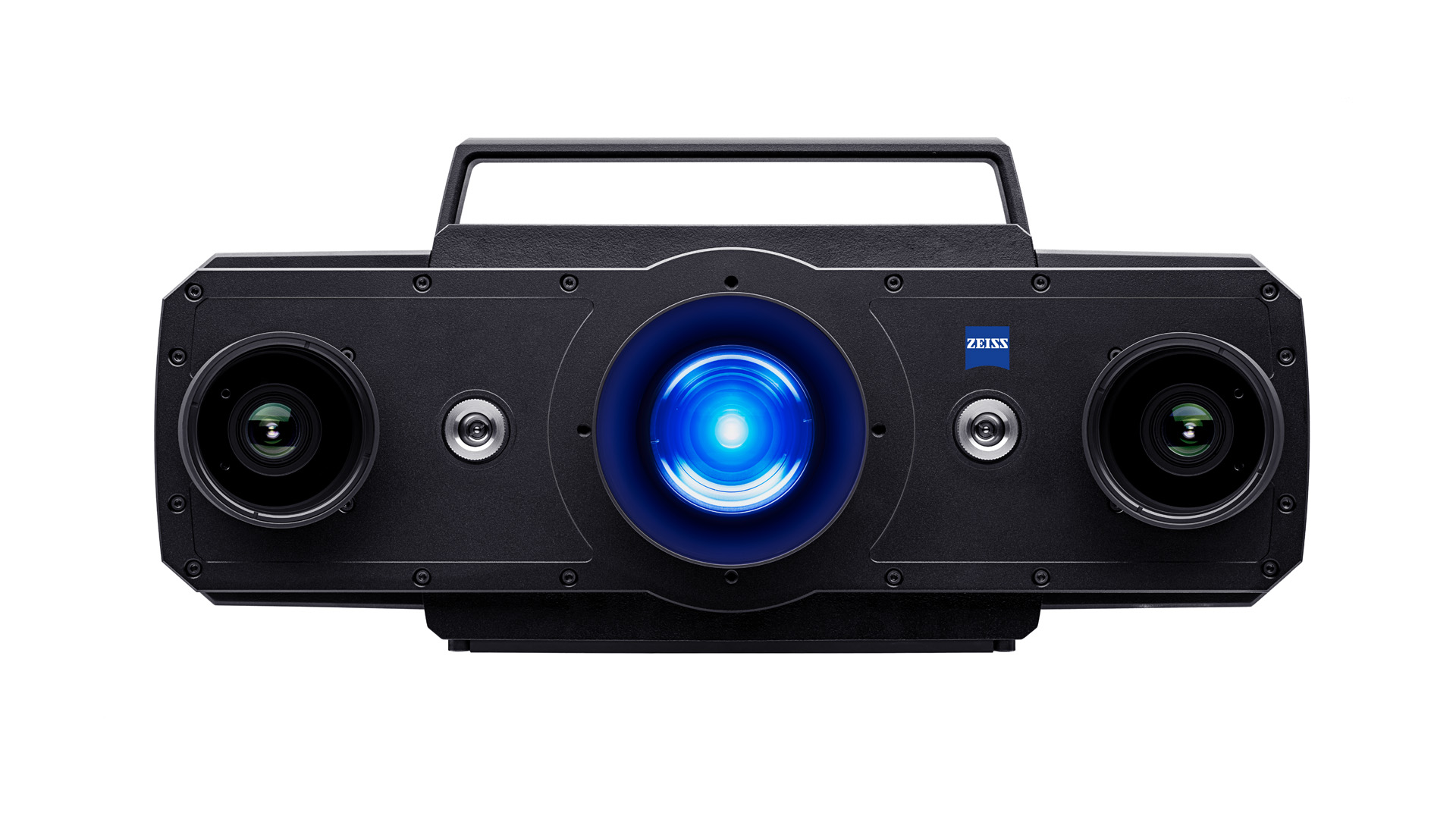

กลุ่มผลิตภัณฑ์ ATOS 5

เซ็นเซอร์ ATOS ได้รับการออกแบบมาเพื่อตอบสนองความต้องการทางมาตรวิทยาในอุตสาหกรรม ให้ผลลัพธ์การวัดที่แม่นยำและตรวจสอบย้อนกลับได้อย่างแน่นอน – แม้ภายใต้สภาวะที่ต้องการประสิทธิภาพสูง เซ็นเซอร์สามมิติทำงานร่วมกับแสงสีฟ้าโครงสร้างและดำเนินการสแกนแบบไม่สัมผัส

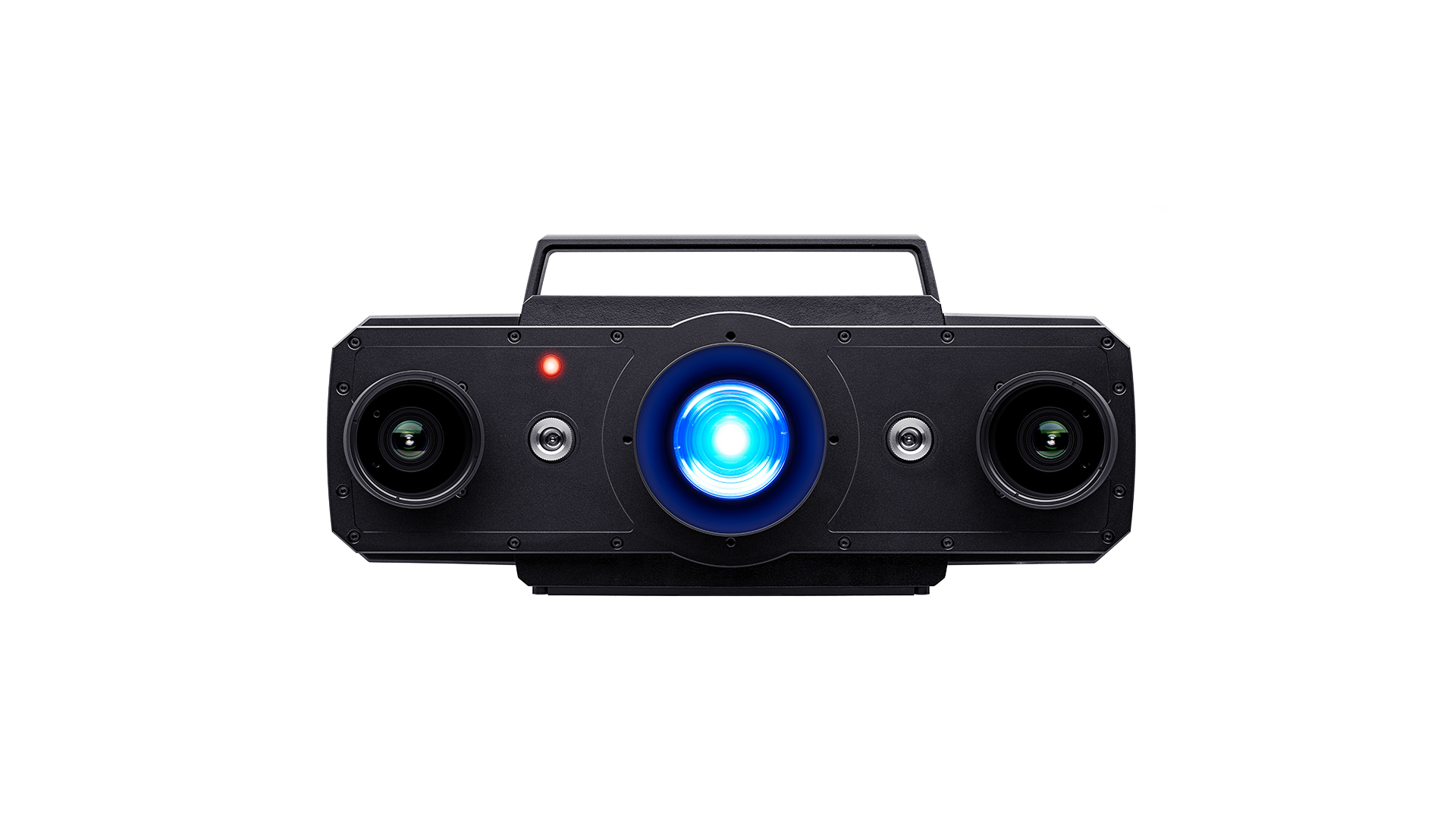

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
ข้อมูลทางเทคนิค
ระบบของคุณสำหรับ:	การสแกน 3 มิติสำหรับไดรฟ์ข้อมูลขนาดใหญ่มาก	การสแกนที่มีความแม่นยำสำหรับรายละเอียดที่เล็กที่สุด	ระบบการสแกน 3 มิติความเร็วสูง	การสแกนอัตโนมัติสำหรับปริมาณมาก
แหล่งกำเนิดแสง	เลเซอร์	LED	LED	เลเซอร์
จุดที่เครื่องมือวัดจะบันทึกระหว่างการสแกนในแต่ละรอบ	12 ม.	12 ม.	8 หรือ 12 ม.	12 ม.
ระยะห่างในการทำงาน	1810 มม.	530 มม.	880 มม.	880 มม.
		เรียนรู้เพิ่มเติม	เรียนรู้เพิ่มเติม	เรียนรู้เพิ่มเติม

ประสิทธิภาพในการทำงานในหลายอุตสาหกรรม

การบินและอวกาศ

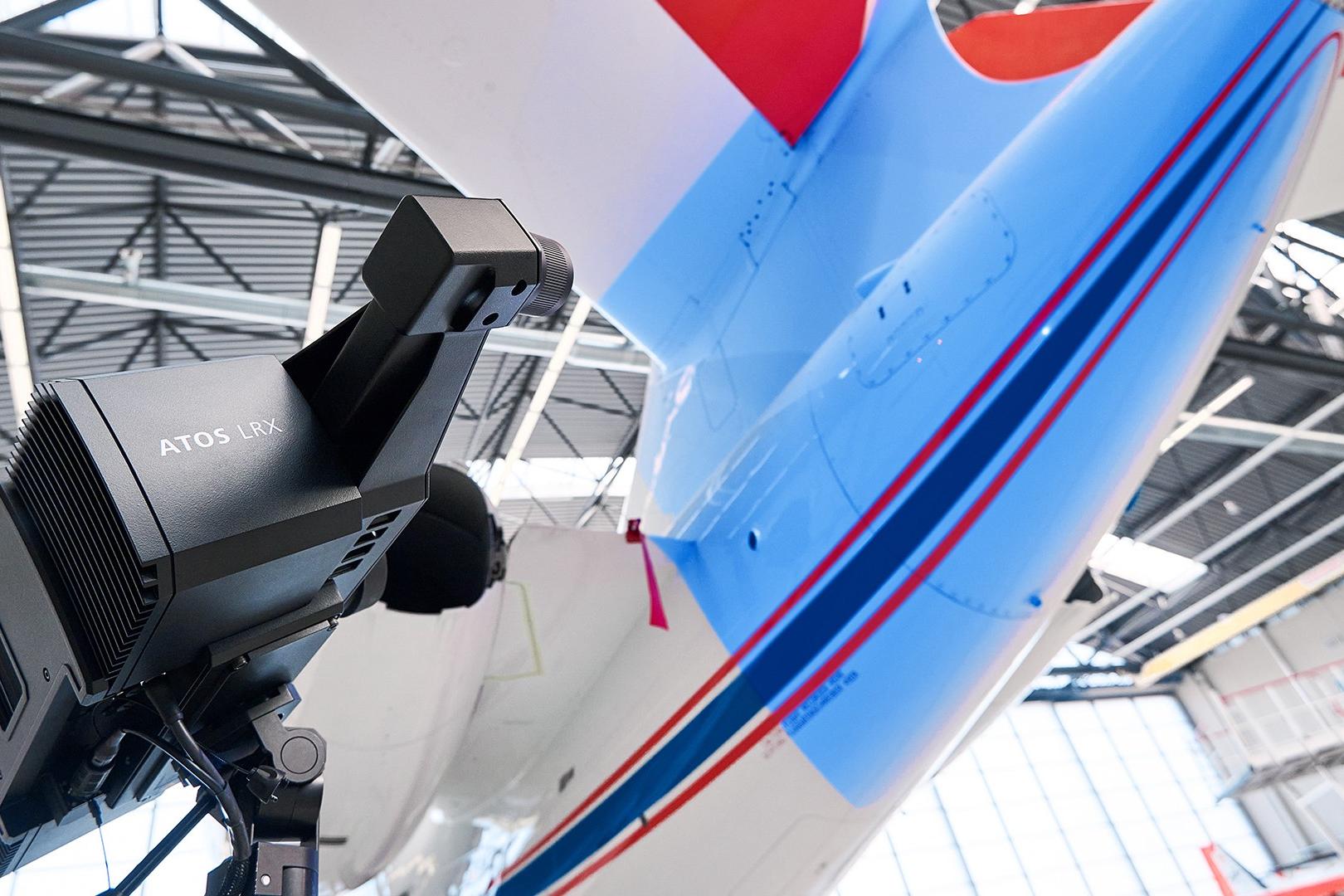

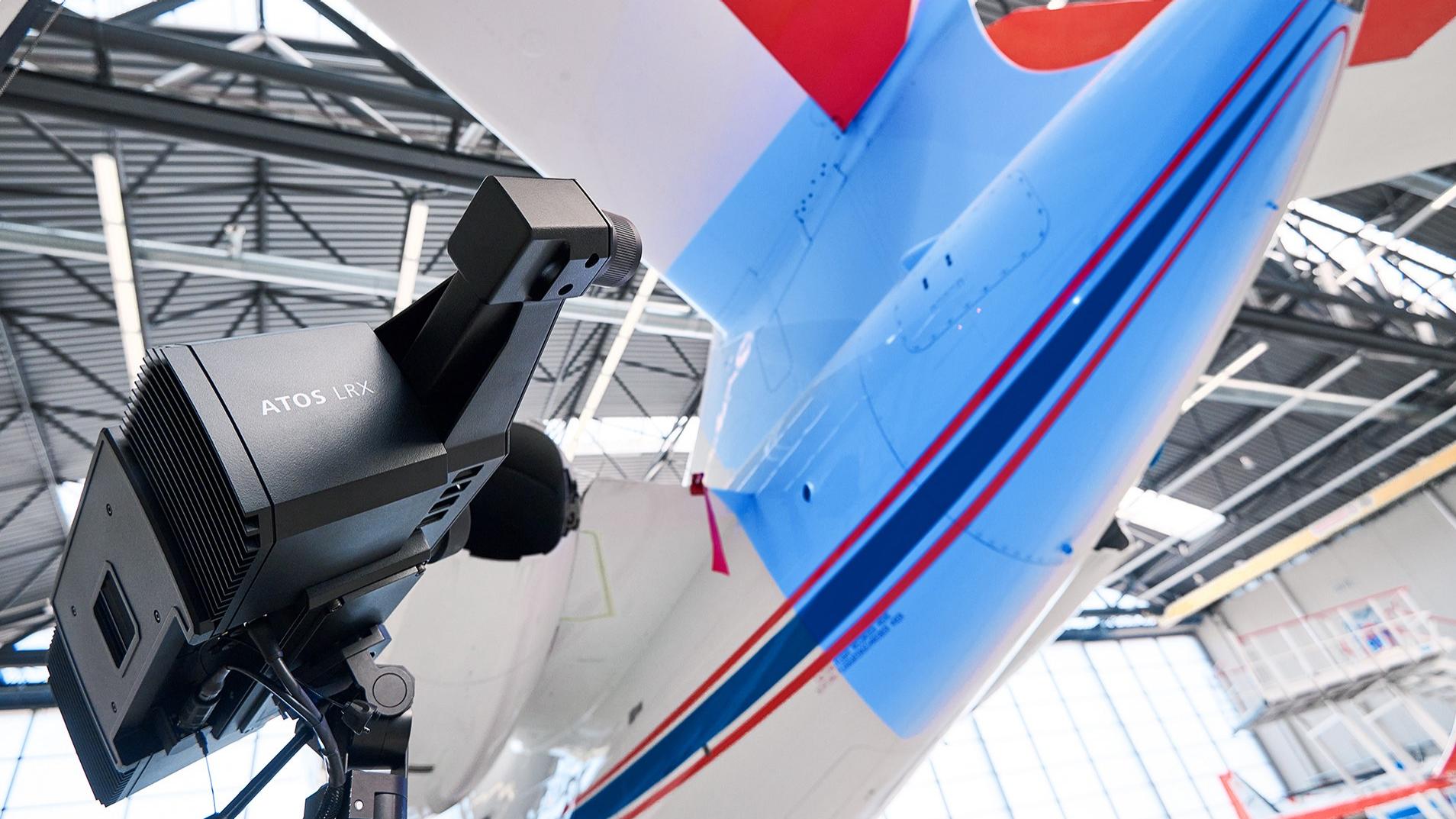

ในด้านการบินและอวกาศ ZEISS ATOS LRX ตรวจสอบส่วนประกอบโครงสร้าง เช่น ลำตัวเครื่องบิน โครงสร้างภายในปีก หางและปีก นอกจากนี้เซ็นเซอร์ยังถูกใช้ในการแปลงผิวด้านนอกของลำตัวเครื่องบิน เช่น เพื่อตรวจสอบการติดตั้งน็อตยึดและความเรียบของการเชื่อมต่อระหว่างแผ่นโลหะ ผลการวัดยังช่วยเร่งการบำรุงรักษาและซ่อมแซมเนื่องจากแสดงข้อบกพร่องของพื้นผิว
ยานยนต์

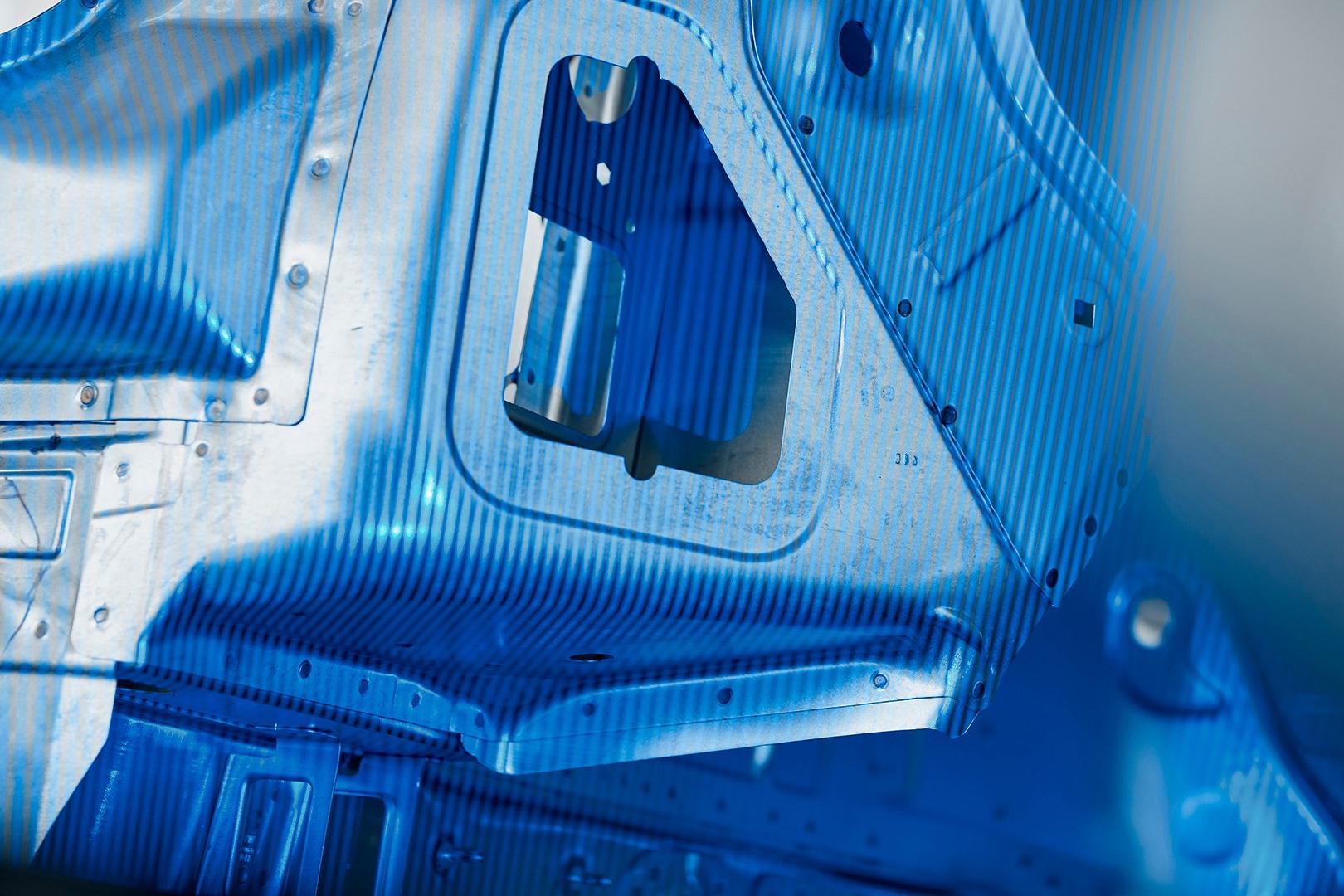

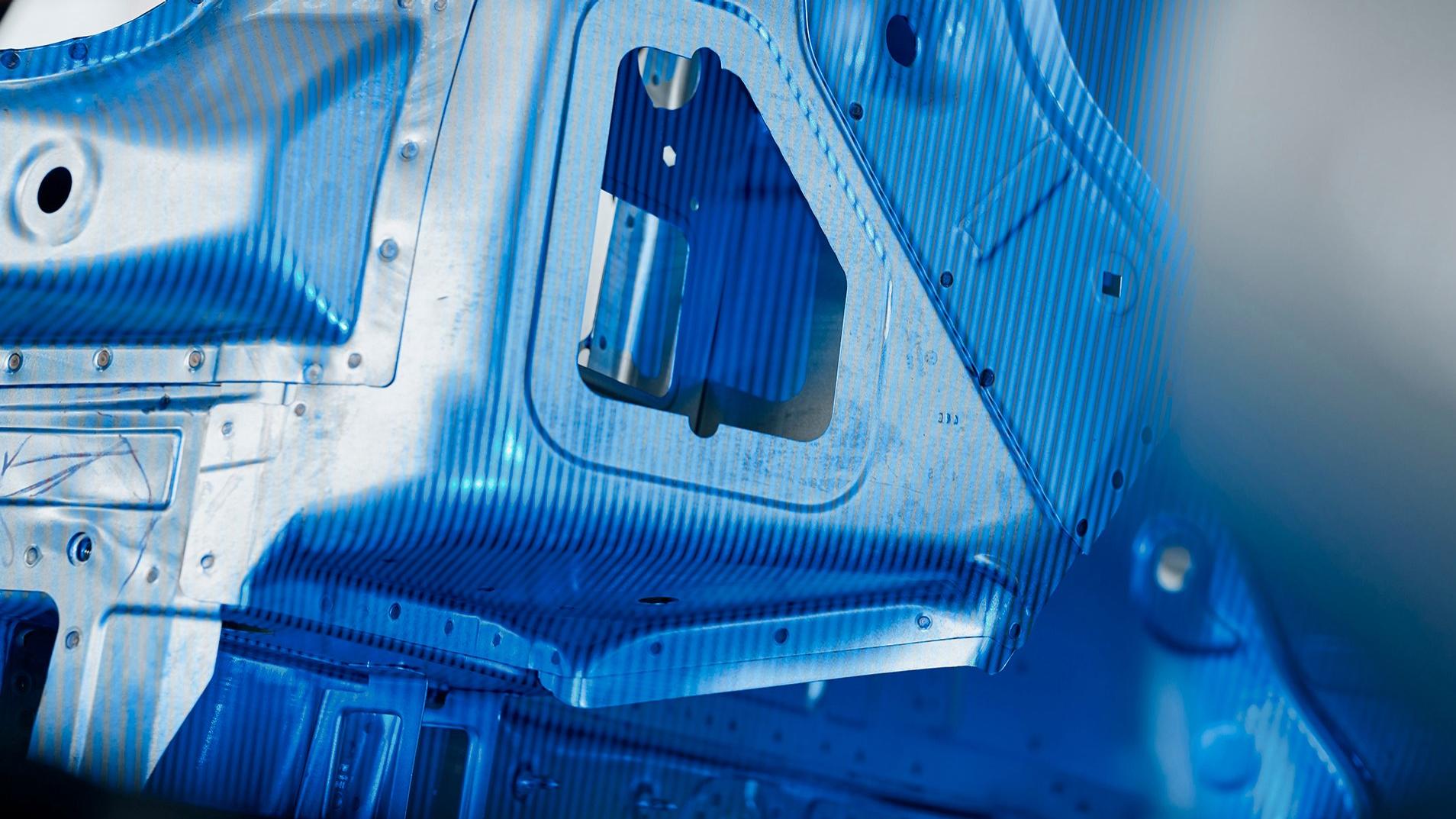

ZEISS ATOS LRX ถูกใช้ในการแปลงพื้นผิว เช่น โมเดลดินเหนียวในงานออกแบบยานยนต์ เนื่องจากพื้นที่การวัดขนาดใหญ่ เซ็นเซอร์จึงให้การเปรียบเทียบที่รวดเร็วตามความเป็นจริงหลังจากใช้ดินเหนียวกับแบบจำลอง ในการทดสอบการชน ZEISS ATOS LRX ช่วยให้สามารถสแกนสามมิติของยานพาหนะที่ชนได้อย่างรวดเร็ว

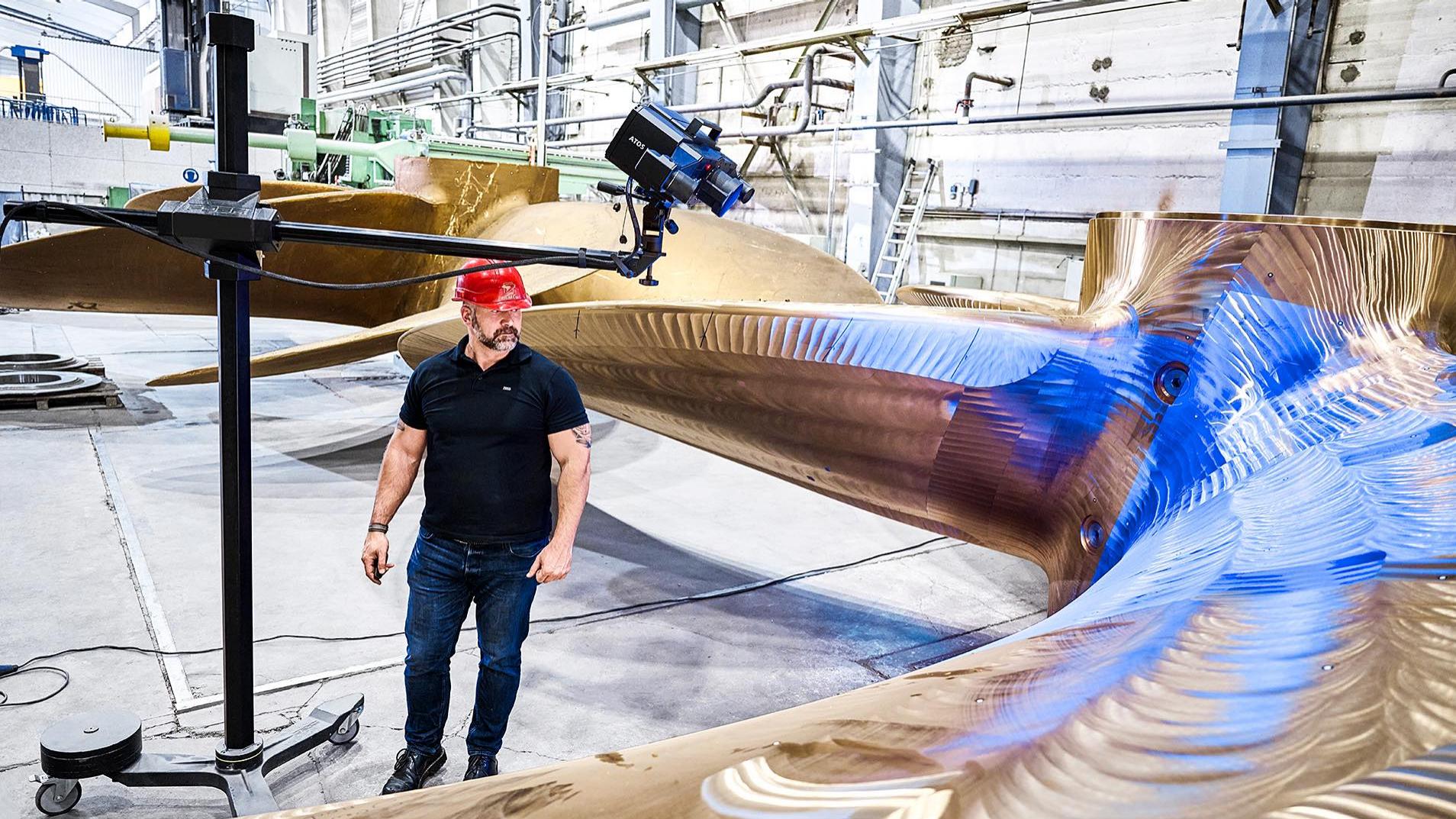

การต่อเรือ

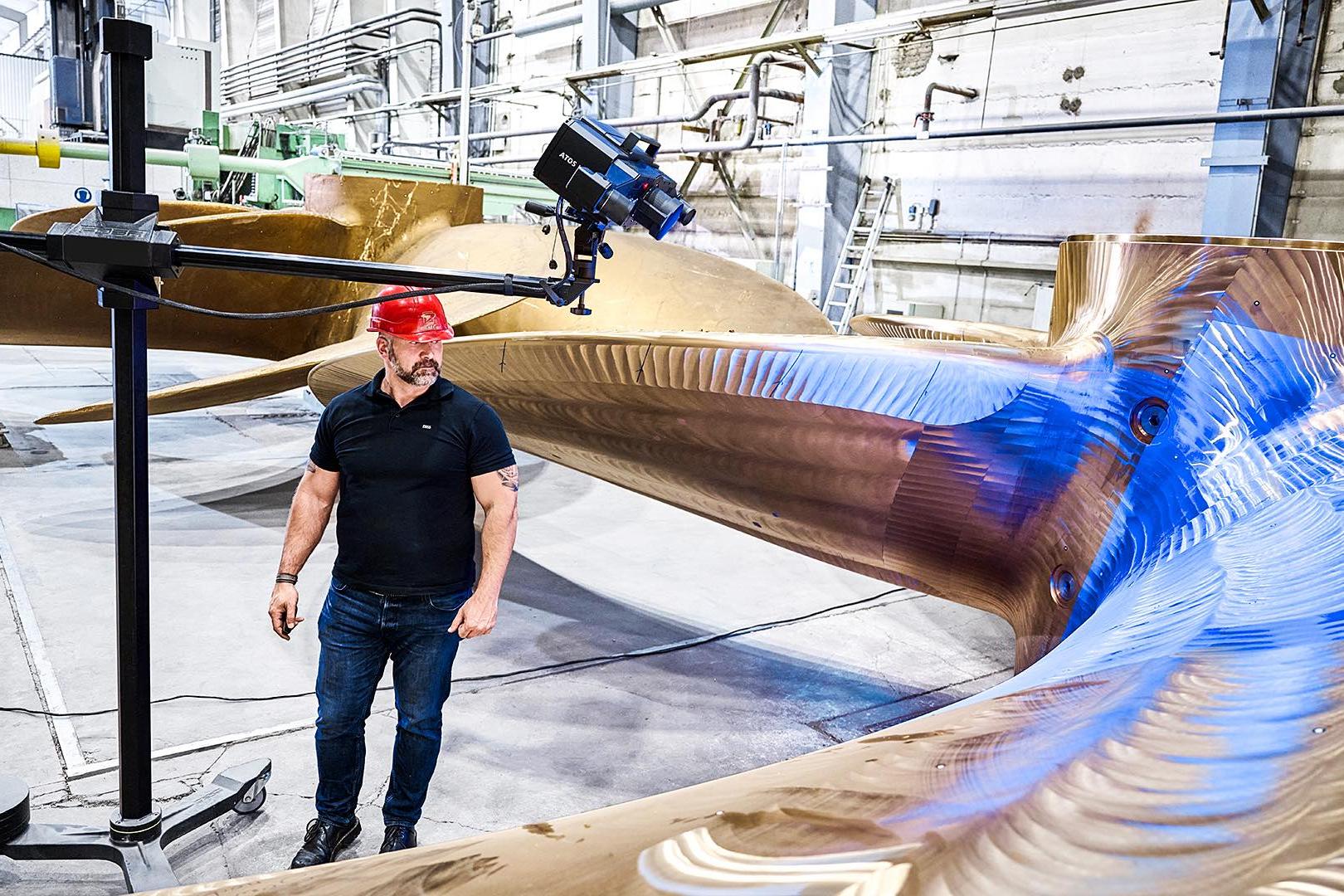

เครื่องสแกน 3 มิติจะแปลงพื้นผิวทั้งหมดของใบพัดเรือเป็นแบบดิจิทัล และให้ข้อมูลที่สำคัญสำหรับการบำรุงรักษาและซ่อมแซม เช่น ความเสียหายต่อตัวเรือ

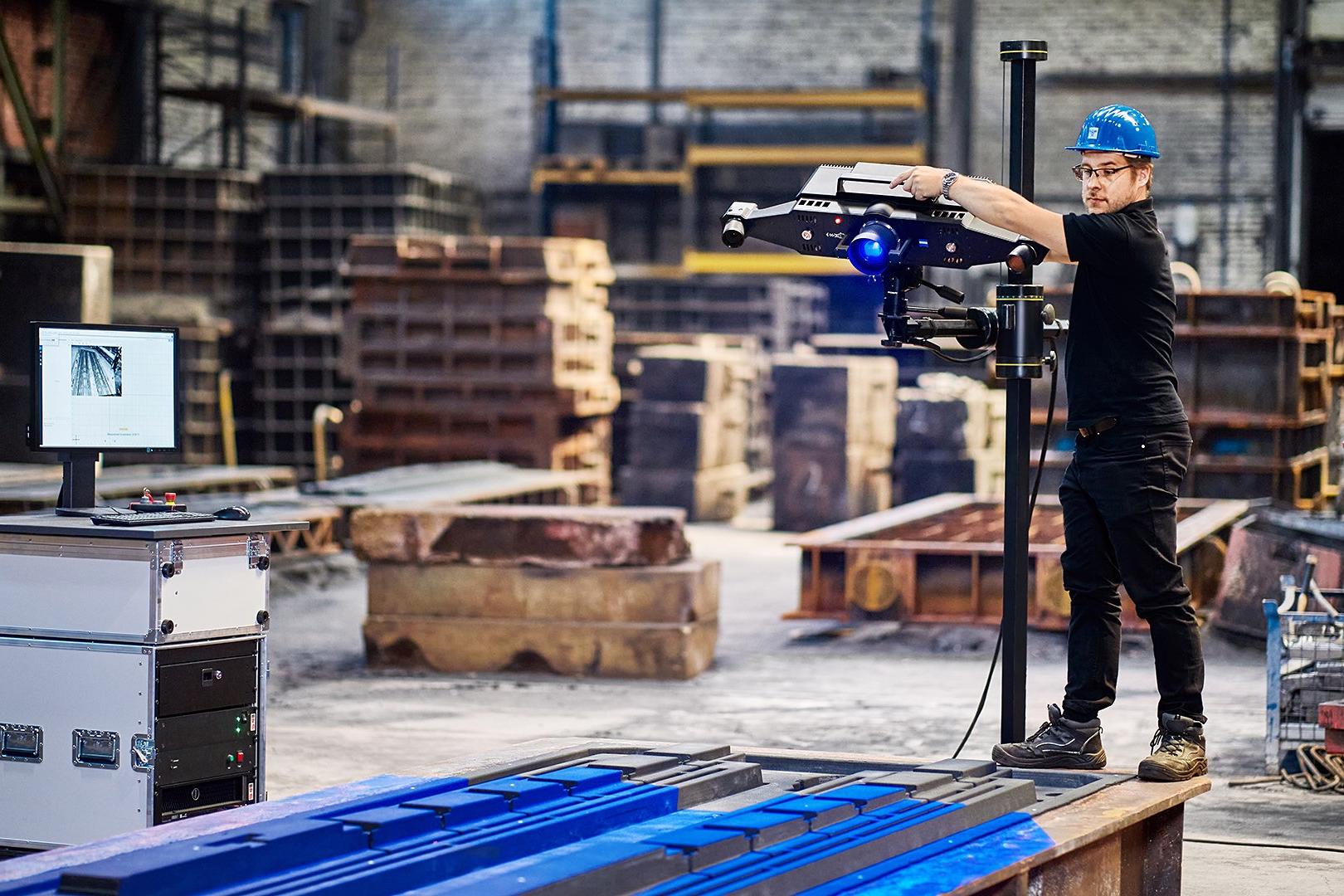

การทำเครื่องมือและวิศวกรรมเครื่องกล

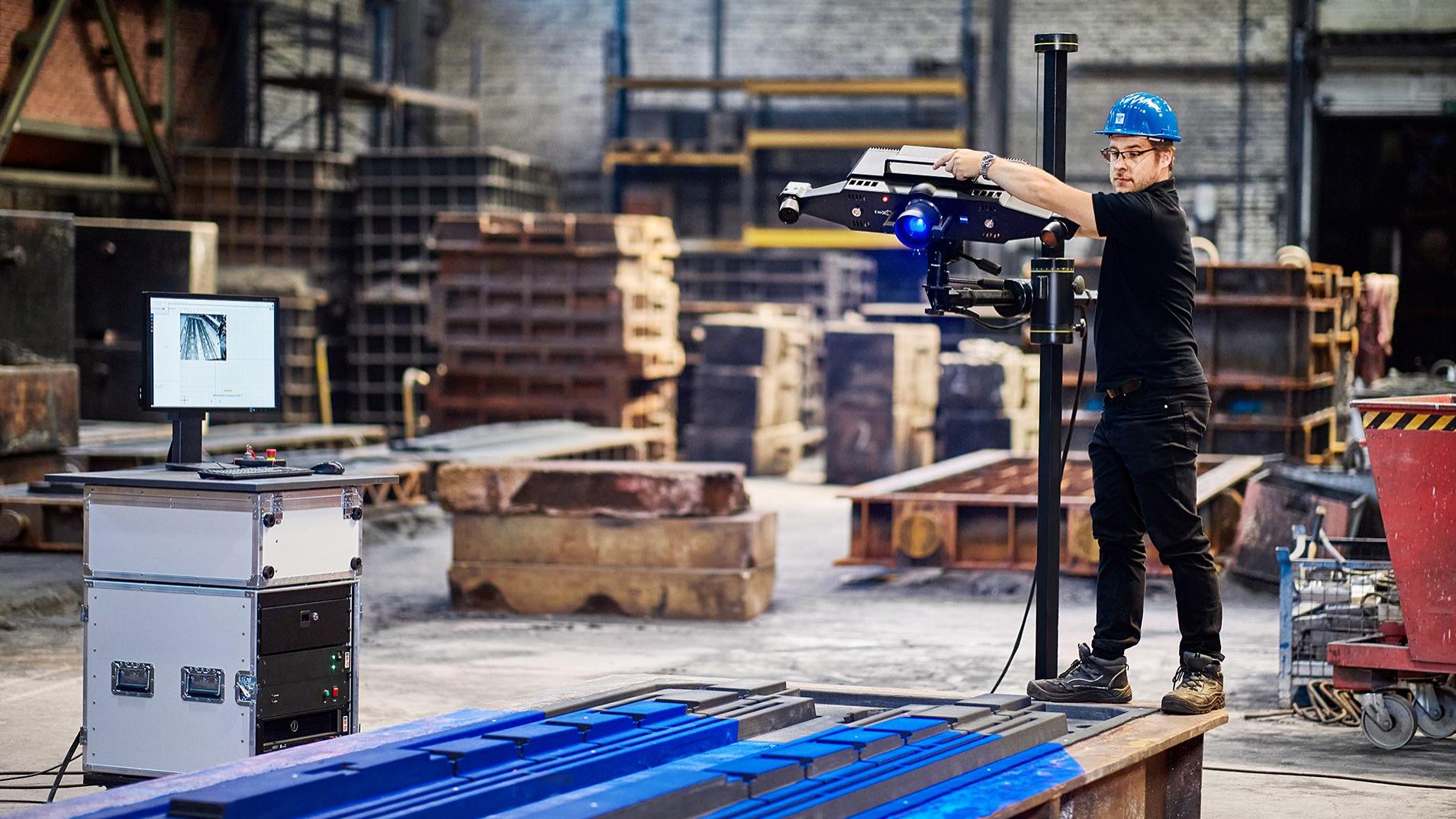

ZEISS ATOS LRX เพิ่มประสิทธิภาพการออกแบบชิ้นส่วนและเครื่องมือ ด้วยเซ็นเซอร์ แบบจำลอง ครึ่งของแม่พิมพ์ และชิ้นงานหล่อ เช่น สำหรับเครื่องมือการขึ้นรูปสามารถแปลงได้ในความละเอียดสูง ในด้านวิศวกรรมเครื่องกล เครื่องสแกนสามมิติจะช่วยเพิ่มความเร็วในการควบคุมคุณภาพของชุดประกอบขนาดใหญ่ที่มีรอยเชื่อม

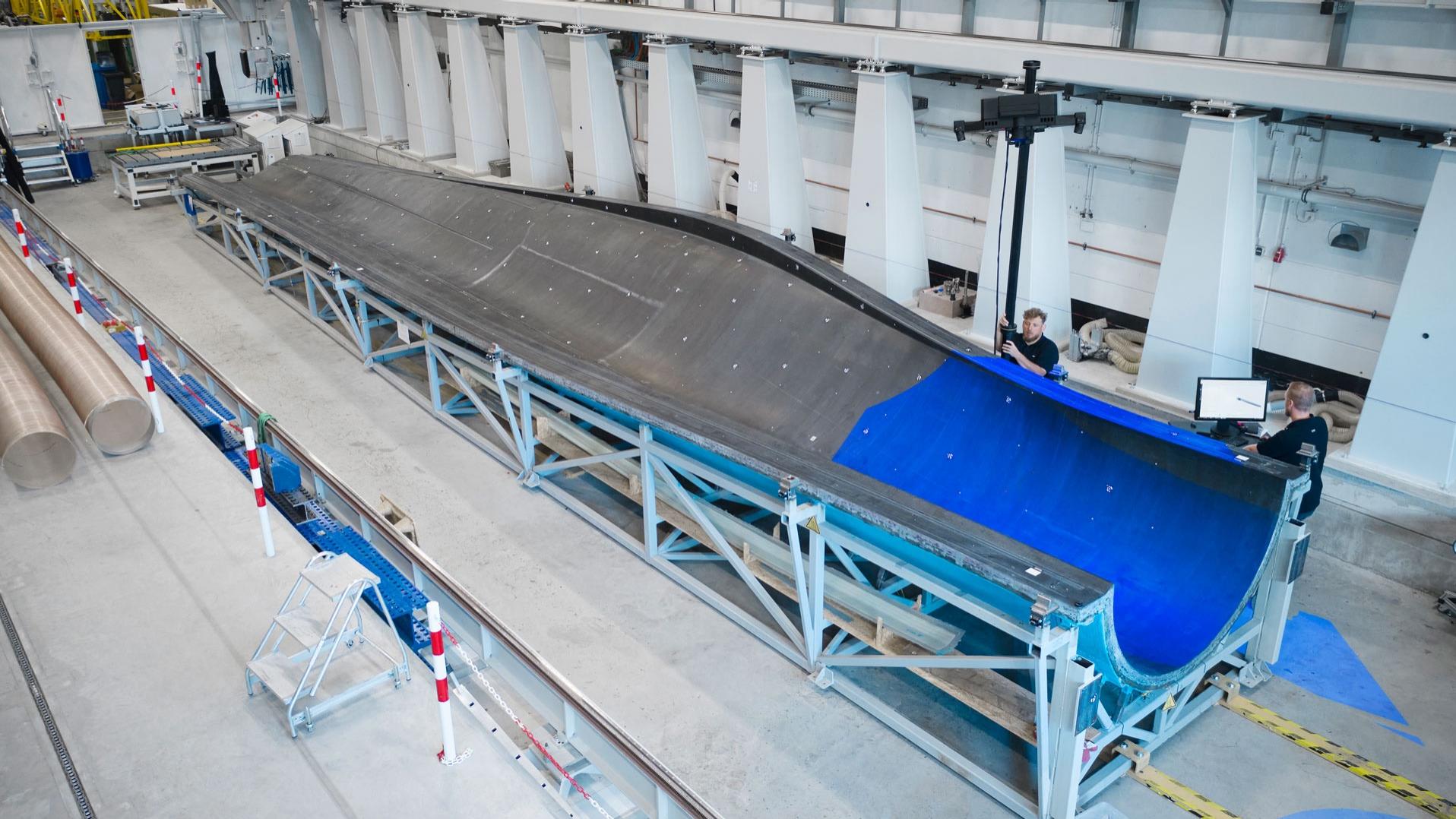

พลังงานลม

ในการออกแบบและผลิตกังหันลม ZEISS ATOS LRX จับใบพัดและแม่พิมพ์รวมถึงเรือนกังหันลม

ข้อมูลเชิงลึกสุดพิเศษสำหรับลูกค้า: Siempelkamp Gießerei

Siempelkamp Gießerei ชาวเยอรมันร่วมกับ ZEISS ได้ติดตั้งเซลล์วัดหุ่นยนต์แบบไม่สัมผัสที่ใหญ่ที่สุดในโลก หัวใจของเซลล์วัดคือเครื่องสแกนเนอร์ 3 มิติ ZEISS ATOS LRX ซึ่งได้รับการพัฒนาขึ้นเป็นพิเศษสำหรับเขตข้อมูลการวัดขนาดใหญ่และสภาพแวดล้อมที่ทนทาน ด้วยแหล่งกำเนิดแสงเลเซอร์ที่ทรงพลังจึงให้ข้อมูลเต็มสนามในเวลาอันสั้น ซอฟต์แวร์จะแสดงภาพความเบี่ยงเบนเต็มสนามระหว่างพิกัดสามมิติจริงและข้อมูล CAD โดยอัตโนมัติ จากข้อมูลนี้ โรงหล่อสามารถระบุ วิเคราะห์ และแก้ไขการเบี่ยงเบนคุณภาพได้โดยเร็วที่สุด

อ่านเรื่องราวความสำเร็จ
