การสแกน 3 มิติแบบออปติคอล

ATOS 5X

สำหรับการตรวจสอบตัวถังรถยนต์

ATOS 5X นำเสนอเทคโนโลยีการสแกน 3 มิติขั้นสูงสำหรับการตรวจสอบตัวถังรถยนต์ หล่งกำเนิดแสงที่ทรงพลังและเทคโนโลยีความเร็วสูงช่วยให้การวัดตัวถังรถยนต์ทั้งคันทำได้อย่างรวดเร็วและแม่นยำ

แหล่งกำเนิดแสงเลเซอร์ที่สว่างมาก
การออกแบบเซ็นเซอร์ที่ทนทาน
คุณภาพข้อมูลสูง

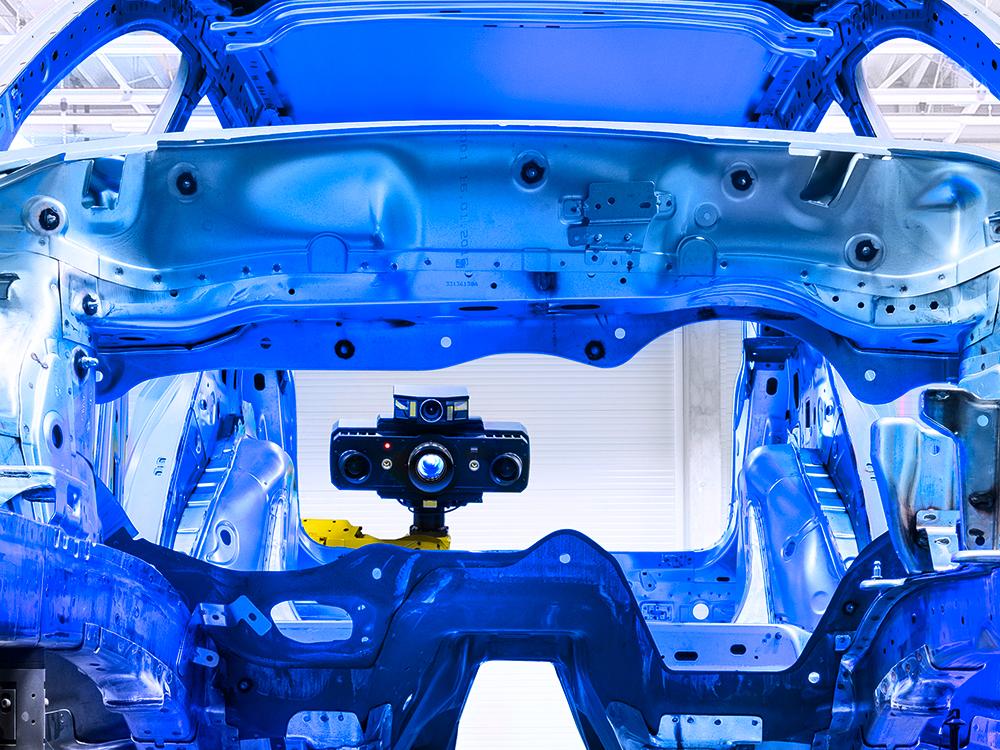

เครื่องสแกน 3 มิติแบบอัตโนมัติ ATOS 5X

การสแกนอัตโนมัติสำหรับพื้นที่การวัดขนาดใหญ่

ATOS 5X มีแหล่งกำเนิดแสงอันทรงพลัง จึงทำให้สามารถใช้ปริมาณการวัดขนาดใหญ่เพื่อความเร็วสูงสุดได้ เมื่อใช้งานรวมกับซีรีส์ ATOS ScanBox แล้ว ATOS 5X ก็จะกลายเป็นระบบสแกนระดับไฮเอนด์สำหรับการทำเครื่องมือ การกด และการผลิตตัวถังรถยนต์

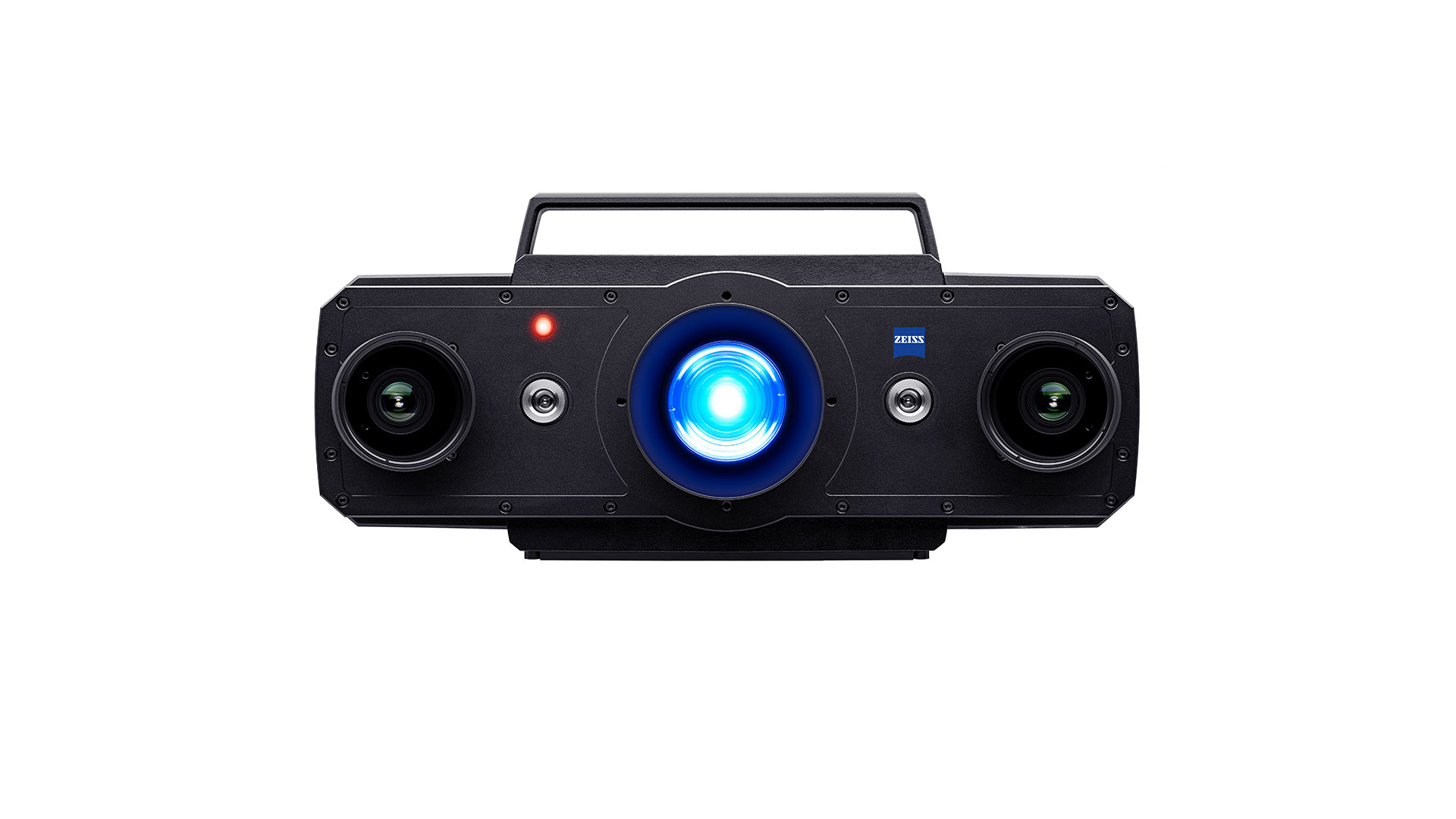

เทคโนโลยีความเร็วสูง

ATOS 5X ใช้เครื่องอัดแสงเลเซอร์ในตัวเพื่อสร้างแสงที่สว่างเป็นพิเศษ สิ่งนี้ช่วยให้สามารถวัดพื้นที่ได้สูงสุดถึง 1,000 มม. ด้วยระยะเวลาในการรับแสงที่สั้นมาก ส่งผลให้ ATOS 5X สามารถรับข้อมูลได้ในเวลาเพียง 0.2 วินาที

แหล่งกำเนิดแสงเลเซอร์ที่สว่างมาก

ไม่ไวต่อแสงแวดล้อมภายนอก
ระยะเวลาในการรับแสงที่สั้น

แม้สำหรับพื้นผิวที่มืดและมันวาว
ความละเอียดสูง

ระดับเสียงรบกวนต่ำและการครอบคลุมรูปทรงเรขาคณิตที่ซับซ้อนได้อย่างแม่นยำ
การออกแบบเซ็นเซอร์ที่ทนทาน

ความแม่นยำสูงในสภาพแวดล้อมที่ไม่เอื้ออำนวย
การถ่ายโอนข้อมูลที่ปราศจากการรบกวน

การสื่อสารของเซ็นเซอร์อัจฉริยะโดยใช้สายเคเบิลใยแก้วนำแสง
ความน่าเชื่อถือของกระบวนการ

ในการประยุกต์ใช้งานทางอุตสาหกรรม

การตรวจสอบอย่างรวดเร็วด้วยคุณภาพข้อมูลจาก ZEISS

เร่งกระบวนการของคุณ

การวัดตัวถังรถยนต์ทั้งคัน ทั้งภายนอกและภายในแบบอัตโนมัติ โดยทั่วไปจะใช้เวลาเพียง 30 นาที ด้วยระบบ ATOS 5X ซึ่งสามารถครอบคลุมรูปทรงเรขาคณิตที่ซับซ้อนได้อย่างแม่นยำ ระบบนี้ช่วยเพิ่มปริมาณงานให้สูงสุดเท่าที่จะเป็นได้ โดยพื้นที่การใช้งานหลักเกี่ยวข้องกับ Jig และ Cubing การตรวจสอบรถยนต์ทั้งคัน และการควบคุมคุณภาพในโรงงานผลิตตัวถังรถยนต์
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

รับข้อมูลที่มีคุณภาพสูงสุด

ATOS 5X ให้ข้อมูลแบบเต็มพื้นที่สำหรับการควบคุมกระบวนการและคุณภาพที่ครอบคลุมของชิ้นส่วนแขวนติดตั้ง แผงข้าง และตัวถังรถยนต์ทั้งคัน คุณสามารถมองเห็นคุณภาพข้อมูลที่สร้างขึ้นโดยเซ็นเซอร์ได้อย่างชัดเจนจากความคมชัดของรายละเอียดโมเดล 3 มิติ ช่วยให้สามารถตรวจสอบเส้นตัวอักษร รัศมี ขอบตัดแต่ง และรูปแบบรูขั้นสูงได้


      คุณสมบัติ

    ก่อนการประกอบจริง คุณสามารถจัดตำแหน่งชิ้นส่วนที่วัดให้อยู่ในลักษณะเสมือนจริงได้ ข้อมูลเกี่ยวกับช่องว่างและความเรียบเสมอ หรือขนาดการทำงานสามารถประเมินได้ตั้งแต่เนิ่น ๆ ผลการวัดที่ได้จากแผนกต่าง ๆ หรือแม้กระทั่งจากซัพพลายเออร์สามารถนำมาประเมินที่ส่วนกลางได้ ด้วยวิธีนี้ ก็จะสามารถวิเคราะห์ตัวถังรถยนต์ได้โดยไม่ต้องคำนึงถึง Meisterbock หรือ Cubing

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

การประกอบตัวถังรถยนต์แบบเสมือนจริง

เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ซอฟต์แวร์จะแนะนำคุณตลอดขั้นตอนการทำงานทั้งหมด ตรวจสอบการเปรียบเทียบระหว่างขนาดที่เป็นมาตรฐานและขนาดที่วัดได้ รวมทั้งความคลาดเคลื่อนตามมาตรฐาน GD&T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ใช้ ZEISS INSPECT เพื่อทำการวิเคราะห์อย่างสมบูรณ์ รับรายงานที่ครอบคลุม และรวมผลการวัดเข้าไปในกระบวนการที่มีอยู่เดิม

ดูข้อมูลเพิ่มเติม

ข้อมูลจำเพาะทางเทคนิค

กลุ่มผลิตภัณฑ์ ATOS 5

	ATOS 5	ATOS 5X	ATOS 5 for Airfoil	ZEISS ATOS LRX
ระบบสำหรับ:	การสแกน 3 มิติความเร็วสูง	การสแกนอัตโนมัติสำหรับปริมาณมาก	การสแกนที่มีความแม่นยำสำหรับรายละเอียดที่เล็กที่สุด	การสแกนสามมิติสำหรับไดรฟ์ข้อมูลขนาดใหญ่มาก
แหล่งกำเนิดแสง	LED	เลเซอร์	LED	เลเซอร์
จุดวัดต่อการสแกน	8 หรือ 2 ล้าน	12 ล้าน	12 ล้าน	12 ล้าน
ระยะห่างในการทำงาน	880 มม.	880 มม.	530 มม.	1810 มม.
	เรียนรู้เพิ่มเติม		เรียนรู้เพิ่มเติม	เรียนรู้เพิ่มเติม
