การสแกน 3 มิติแบบออปติคอล

ATOS 5

เครื่องสแกนอเนกประสงค์สำหรับความต้องการในงานอุตสาหกรรม

เนื่องจากเทคโนโลยีกล้องขั้นสูง แหล่งกำเนิดแสงที่ทรงพลัง และซอฟต์แวร์อันทรงพลัง ATOS 5 จึง ยกระดับประสิทธิภาพไปอีกขั้น โดยเฉพาะอย่างยิ่งเมื่อวัดพื้นผิวที่มีความมันวาวและสีเข้ม รวมไปถึงโครงสร้างละเอียด และขอบต่าง ๆ เทคโนโลยีนี้ช่วยลดระยะเวลาการวัดโดยรวม พร้อมให้ข้อมูลการวัด 3 มิติที่แม่นยำในเวลาเดียวกัน

การวัดที่รวดเร็ว
ระบบที่ปรับเปลี่ยนได้
การควบคุมกระบวนการและคุณภาพอย่างครบวงจร

ATOS 5 เร่งกระบวนการผลิตให้รวดเร็วยิ่งขึ้น

ATOS 5 ให้การสแกน 3 มิติแบบเต็มพื้นที่: สำหรับเครื่องมือและแม่พิมพ์ ชิ้นส่วนพลาสติกและโลหะ ข้อมูลนี้ช่วยให้การควบคุมกระบวนการและคุณภาพเป็นไปอย่างครบวงจร โดยทำให้มองเห็นข้อผิดพลาดและจุดผิดพลาด

เร่งความเร็วในการวัดของคุณ

การสแกน 3 มิติแบบเต็มพื้นที่

ATOS 5 เร่งกระบวนการตรวจสอบให้รวดเร็วยิ่งขึ้น ระบบนี้ทำเวลาในการรับแสงสั้น แม้บนพื้นผิวที่มันวาวและสีเข้ม ด้วยพื้นที่การวัดขนาดใหญ่ เครื่องสแกน 3 มิติแบบออปติคอลจึงทำงานได้รวดเร็วขึ้นกว่าเดิม ช่วยให้คุณได้รับข้อมูล 3 มิติอย่างรวดเร็ว และเพิ่มผลิตภาพได้

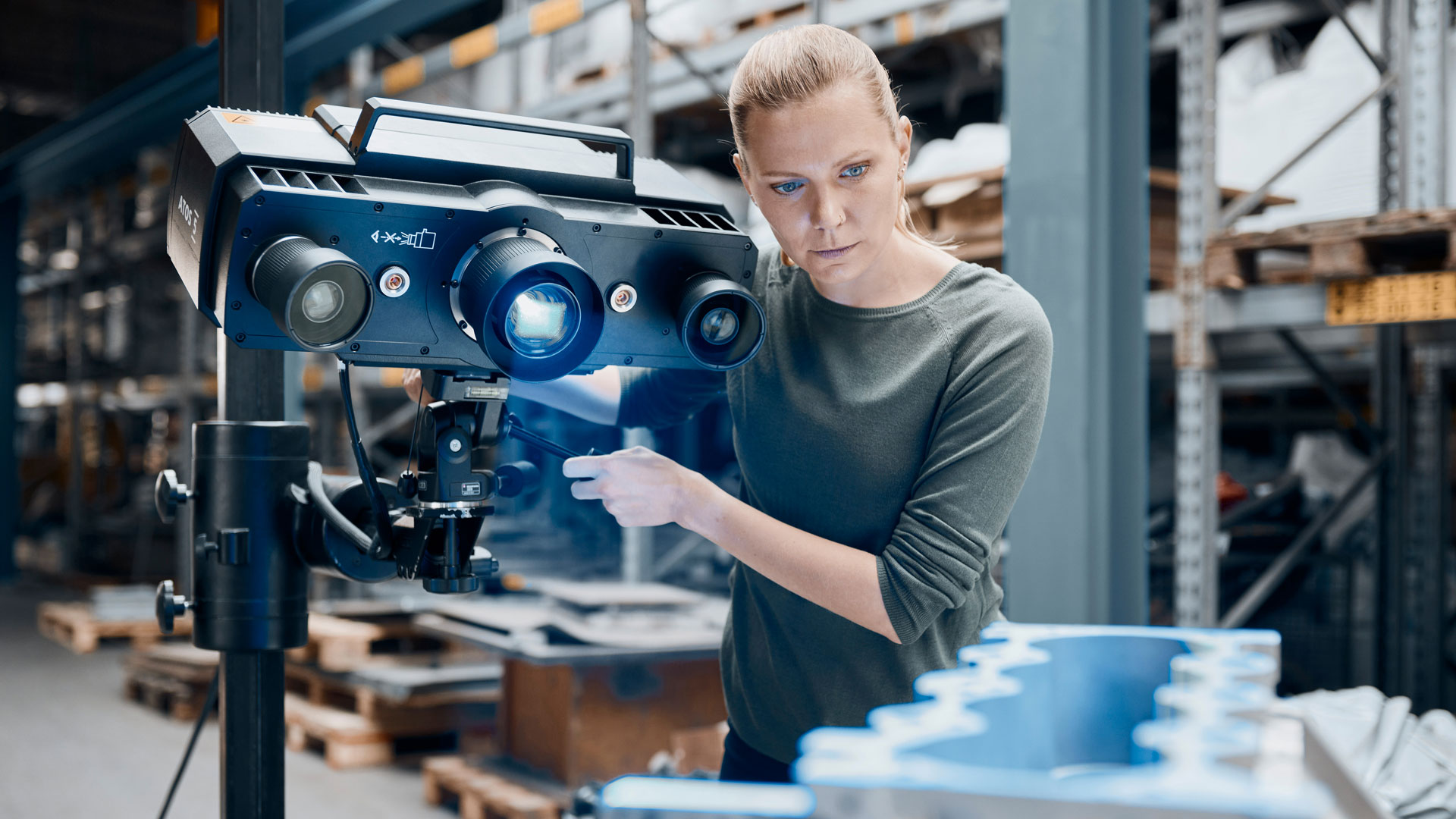

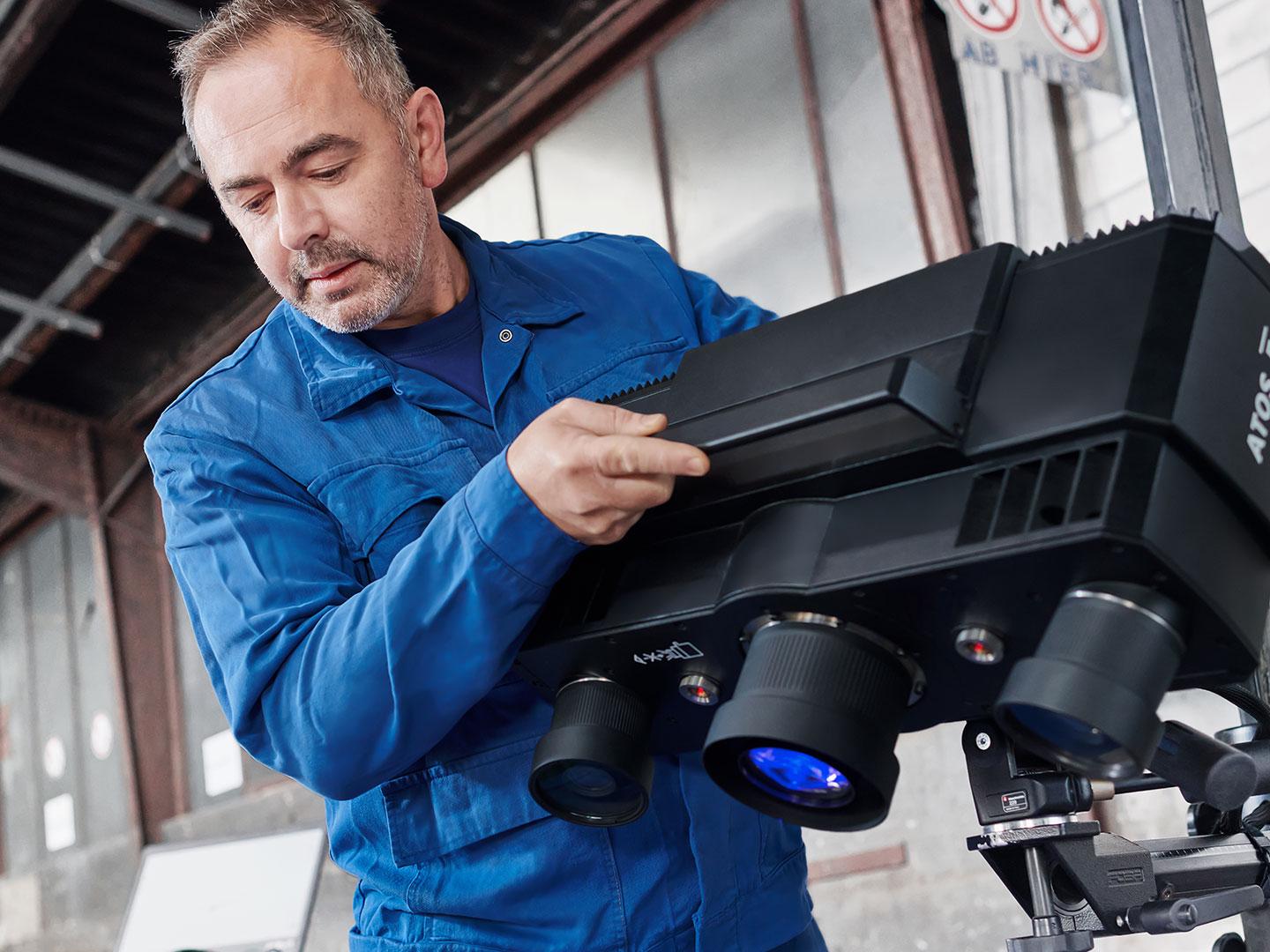

ความแม่นยำ ทนทาน

พัฒนาขึ้นเพื่อการใช้งานในอุตสาหกรรม

ATOS 5 ตอบสนองความต้องการด้านมาตรวิทยาระดับสูงของผู้ใช้งานในอุตสาหกรรม ระบบนี้ให้ข้อมูลการวัดที่แม่นยำและสามารถตรวจสอบย้อนกลับได้ แม้ในสภาวะที่ท้าทาย ATOS 5 มาพร้อมกล้องสเตอริโอที่มีตัวตรวจสอบความน่าเชื่อถือควบคุมด้วยเซ็นเซอร์ในตัว เพื่อการวัดที่แม่นยำ ซอฟต์แวร์แบบผสมผสานของเราให้ข้อเสนอแนะอย่างต่อเนื่องเกี่ยวกับสถานะการสอบเทียบ ความแม่นยำในการวัด การเปลี่ยนแปลงด้านสิ่งแวดล้อมและการเคลื่อนไหวของชิ้นส่วน

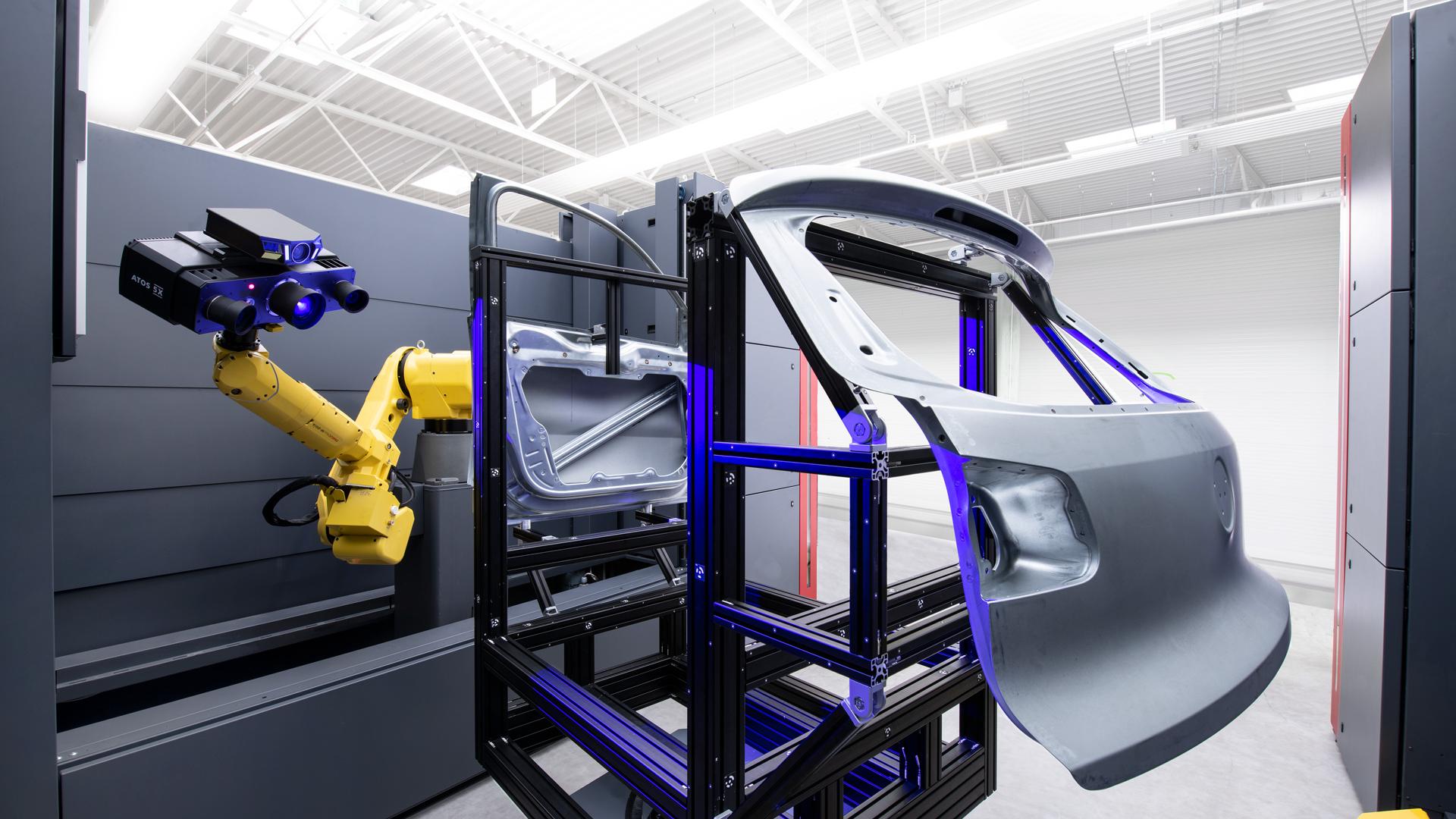

ความยืดหยุ่นรอบด้าน

เติบโตไปพร้อมกับความต้องการของคุณ

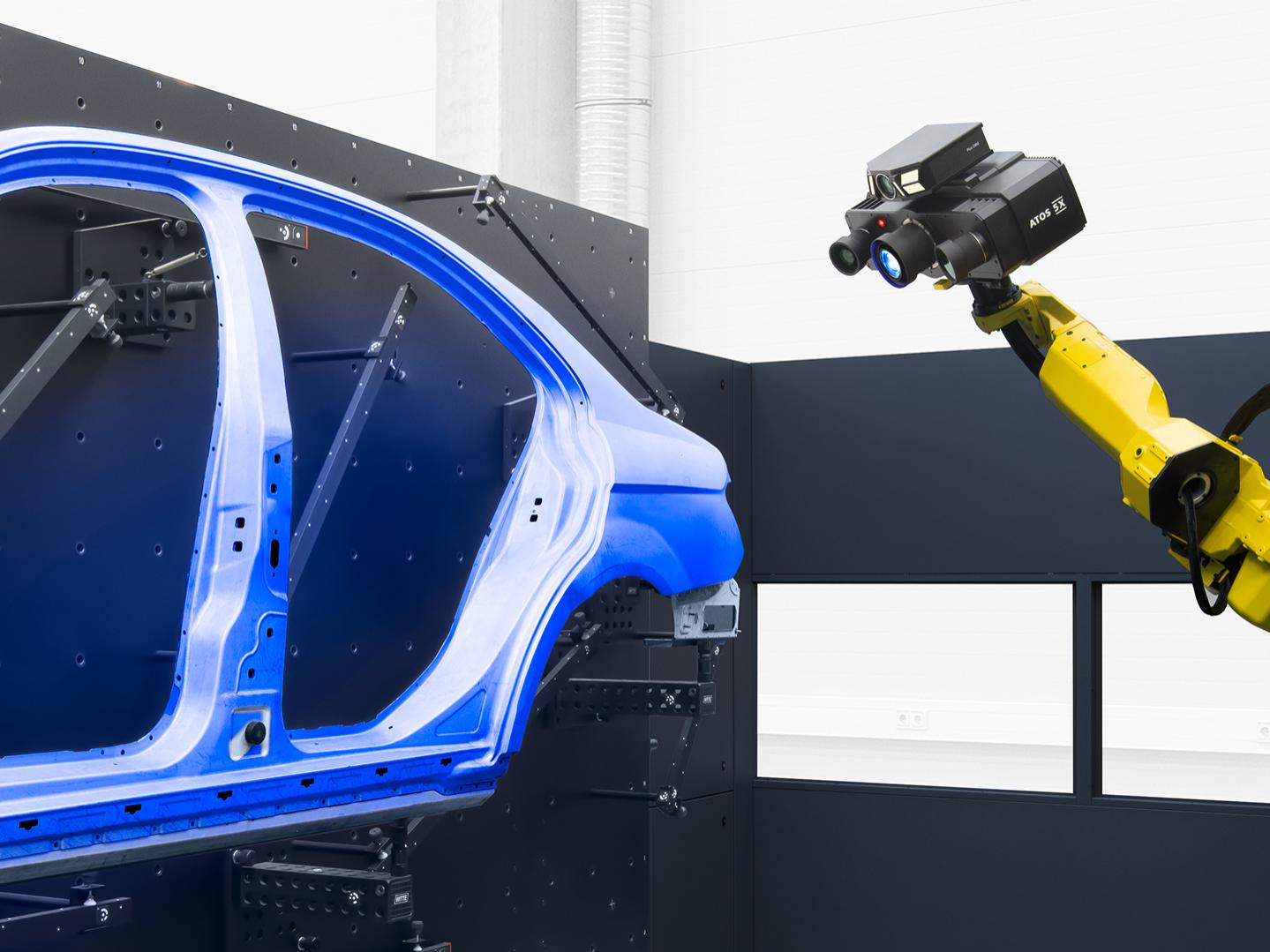

เลือก ATOS 5 เพื่อผสานความยืดหยุ่นเข้ากับความแม่นยำ ไม่ว่าจะเป็นบนพื้นที่ปฏิบัติงานหรือในห้องวัด ทั้งแบบแมนนวลหรือแบบอัตโนมัติ ระบบก็จะสามารถจัดการกับงานตรวจสอบที่ซับซ้อนได้ ไม่ว่าจะตั้งอยู่กับที่ในห้องวัดหรือเคลื่อนที่ในสายการผลิต ระบบนี้ก็จะสามารถปรับให้เข้ากับความต้องการของคุณได้ หากคุณต้องการเพิ่มประสิทธิภาพให้สูงขึ้นในระหว่างการผลิตแบบอนุกรม ATOS 5 ก็ยังสามารถทำงานร่วมกับเครื่องวัดมาตรฐาน ScanBox เพื่อการควบคุมคุณภาพแบบอัตโนมัติได้ด้วย

เรียนรู้เพิ่มเติม

เพิ่มประสิทธิภาพ

กราฟิกการ์ดช่วยเร่งความเร็วในการวัด

ซอฟต์แวร์ ZEISS INSPECT ใช้พลังการประมวลผลของกราฟิกการ์ด ด้วยจำนวนคอร์ที่มากบน GPU การสแกนแต่ละครั้งจึงประมวลผลได้เร็วขึ้น ซึ่งช่วยลดเวลาในการวัดโดยรวมได้อย่างมีนัยสำคัญ เมื่อทำงานร่วมกับแหล่งกำเนิดแสงและเทคโนโลยีกล้องที่ทรงพลัง ATOS 5 จึงสามารถเพิ่มประสิทธิภาพการทำงานขึ้นไปอีกระดับด้วยการเร่งความเร็วผ่าน GPU

ขยายขีดความสามารถด้วยโฟโตแกรมเมทรี

สำหรับส่วนประกอบขนาดใหญ่และซับซ้อน

เพิ่มขีดความสามารถในการวัดของคุณด้วยการผสานระบบโฟโตแกรมเมทรีแบบออปติคัล TRITOP ในฐานะส่วนขยายสำหรับ ATOS 5 โซลูชันแบบพกพานี้โดดเด่นในการเก็บรายละเอียดฟิลด์จุดอ้างอิง ทำให้เหมาะสำหรับการตรวจสอบชิ้นส่วนที่มีขนาดใหญ่และซับซ้อน เมื่อใช้จุดอ้างอิงเหล่านี้ ATOS 5 จะแปลงการวัดแต่ละครั้งโดยอัตโนมัติ เพื่อรับประกันความแม่นยำสูงในการวัดของคุณ

เรียนรู้เพิ่มเติม

เทคโนโลยี ATOS

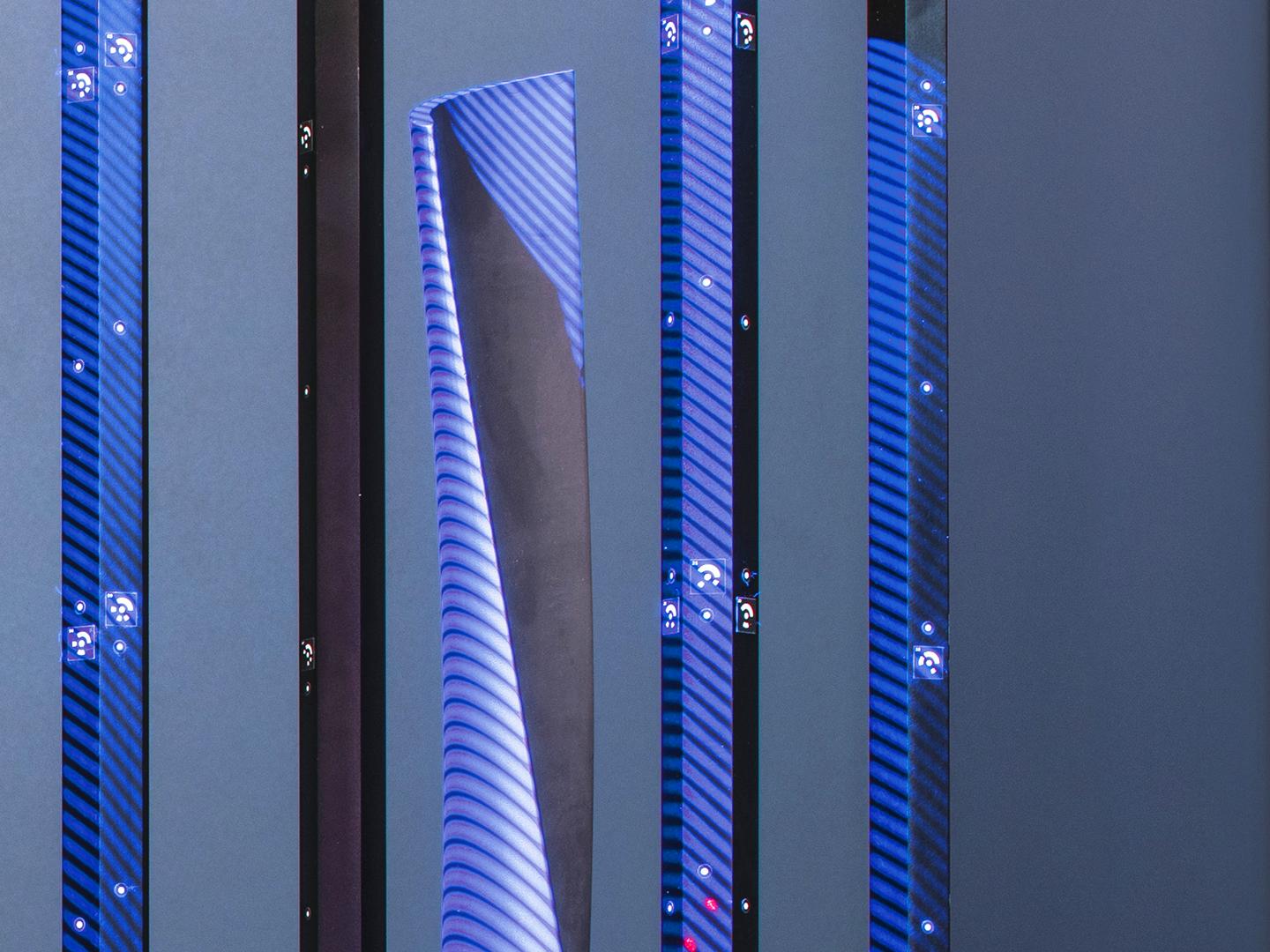

ATOS 5 ทำงานด้วยแสงสีฟ้าแบบมีโครงสร้างสำหรับการวัดแบบไร้สัมผัส การวัดแต่ละครั้งประกอบด้วยจุดวัดอิสระสูงสุด 12 ล้านจุด กำหนดความแม่นยำ ความละเอียด และขนาดของพื้นที่การวัดตามความต้องการของคุณ ซึ่งไม่เพียงช่วยให้ได้ความละเอียดสูงสำหรับชิ้นส่วนที่ซับซ้อนและมีรายละเอียดเท่านั้น แต่ยังช่วยให้การแปลงข้อมูลชิ้นส่วนขนาดใหญ่เป็นดิจิทัลทำได้อย่างรวดเร็วอีกด้วย

ระยะเวลาในการรับแสงที่สั้น

ตัวเครื่องป้องกันฝุ่นและละอองน้ำ

ปริมาณการวัดที่เปลี่ยนแปลงได้

การฉายแสงเป็นริ้วขนาดเล็กมากต่อหน่วยพื้นที่

เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ซอฟต์แวร์จะแนะนำคุณตลอดขั้นตอนการทำงานทั้งหมด ตรวจสอบการเปรียบเทียบระหว่างขนาดที่เป็นมาตรฐานและขนาดที่วัดได้ รวมทั้งความคลาดเคลื่อนตามมาตรฐาน GD&T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ใช้ ZEISS INSPECT เพื่อทำการวิเคราะห์อย่างสมบูรณ์ รับรายงานที่ครอบคลุม และรวมผลการวัดเข้าไปในกระบวนการที่มีอยู่เดิม

ดูข้อมูลเพิ่มเติม

ออกแบบมาสำหรับงานที่หลากหลาย

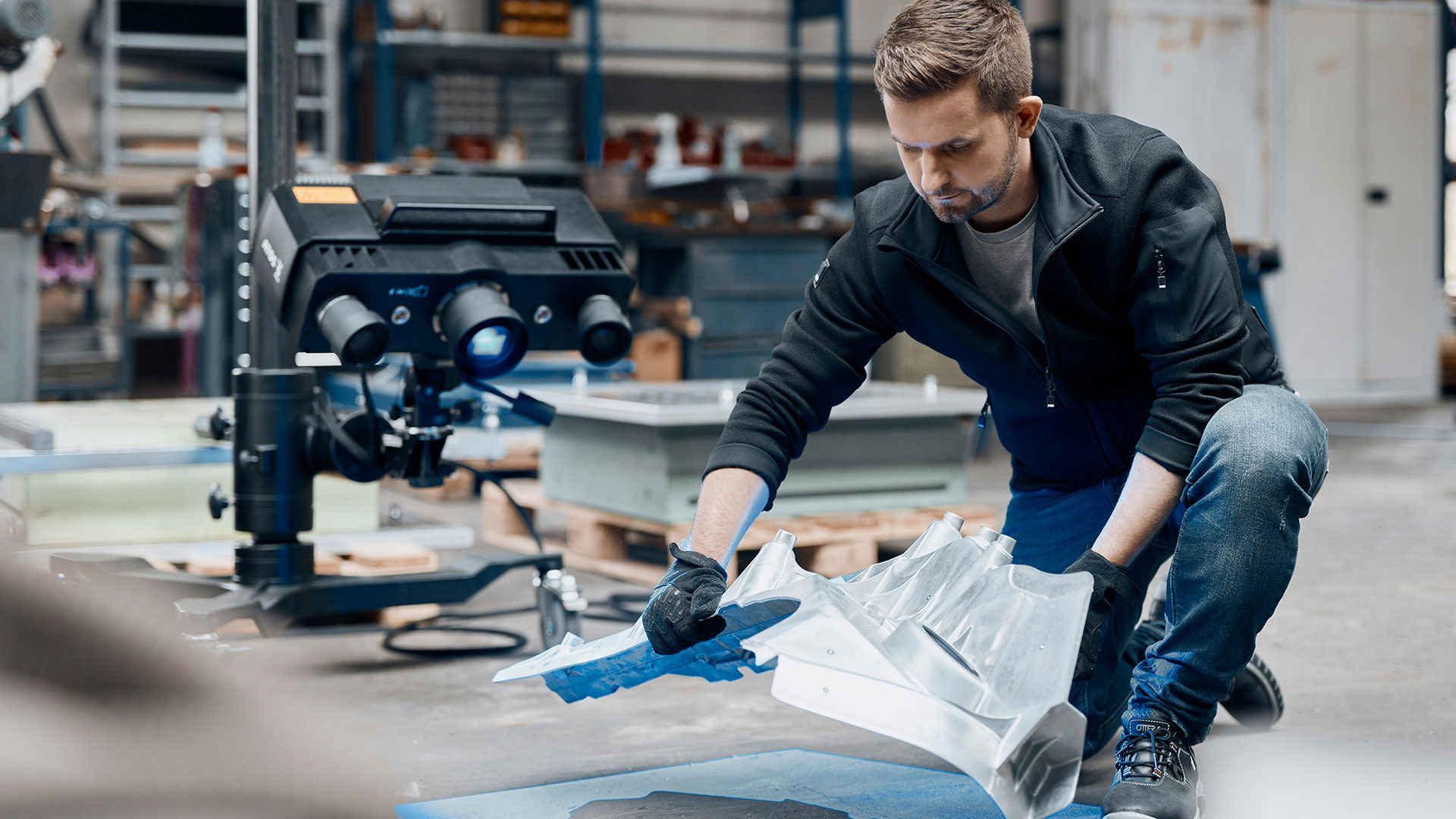

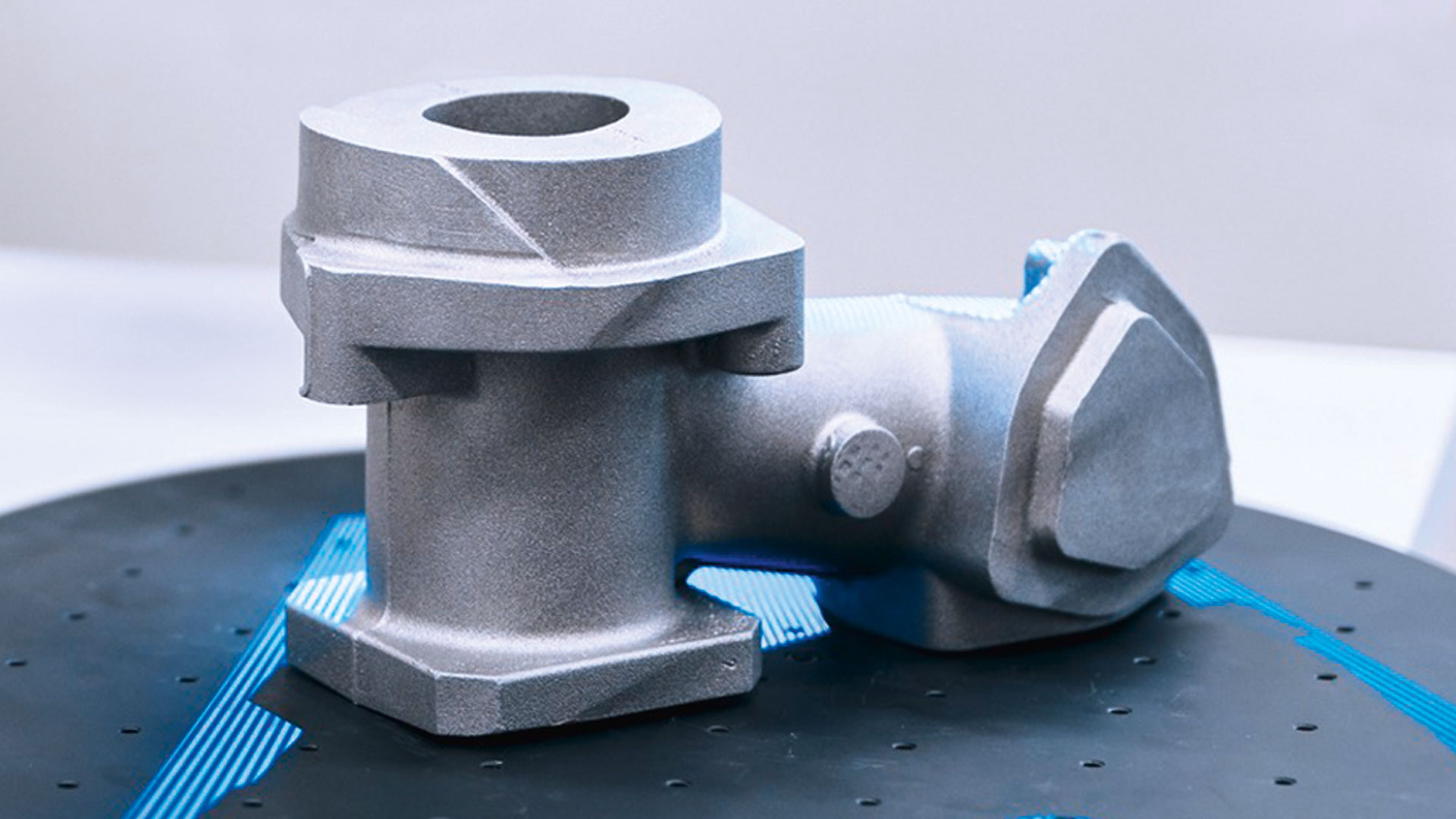

การหล่อและการตีขึ้นรูป

ลดระยะเวลาการวัดและตรวจสอบในกระบวนการหล่อทราย หล่อแม่พิมพ์โลหะ และหล่อแบบใช้ขี้ผึ้ง รวมถึงในอุตสาหกรรมการตีขึ้นรูป

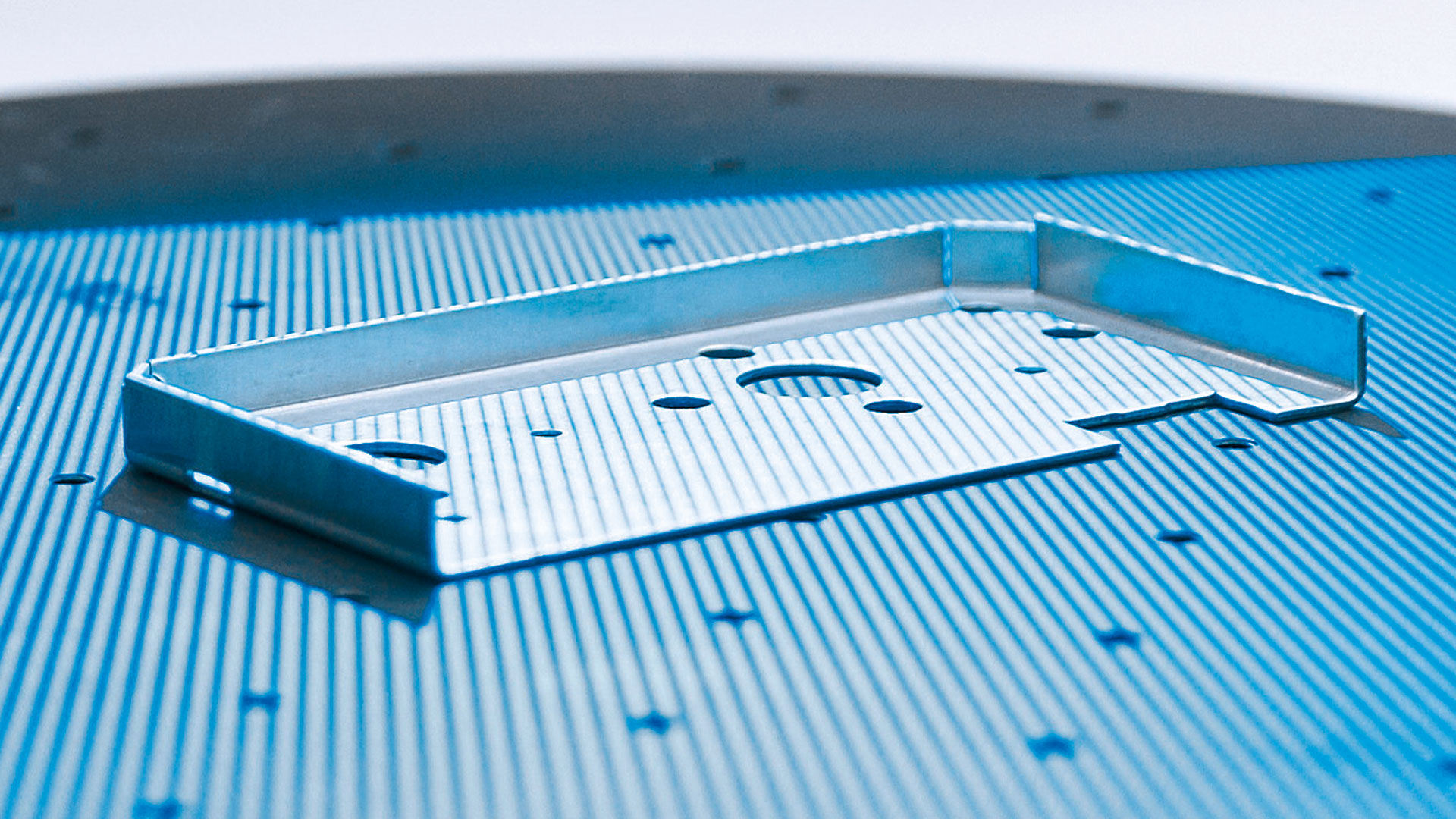

การขึ้นรูปโลหะ

การควบคุมคุณภาพที่มีประสิทธิภาพ ครอบคลุมตั้งแต่การสร้างเครื่องมือและการทดสอบต้นแบบ การตรวจสอบชิ้นงานแรก จนถึงการตรวจสอบแบบต่อเนื่องในสายการผลิตและการประกอบ

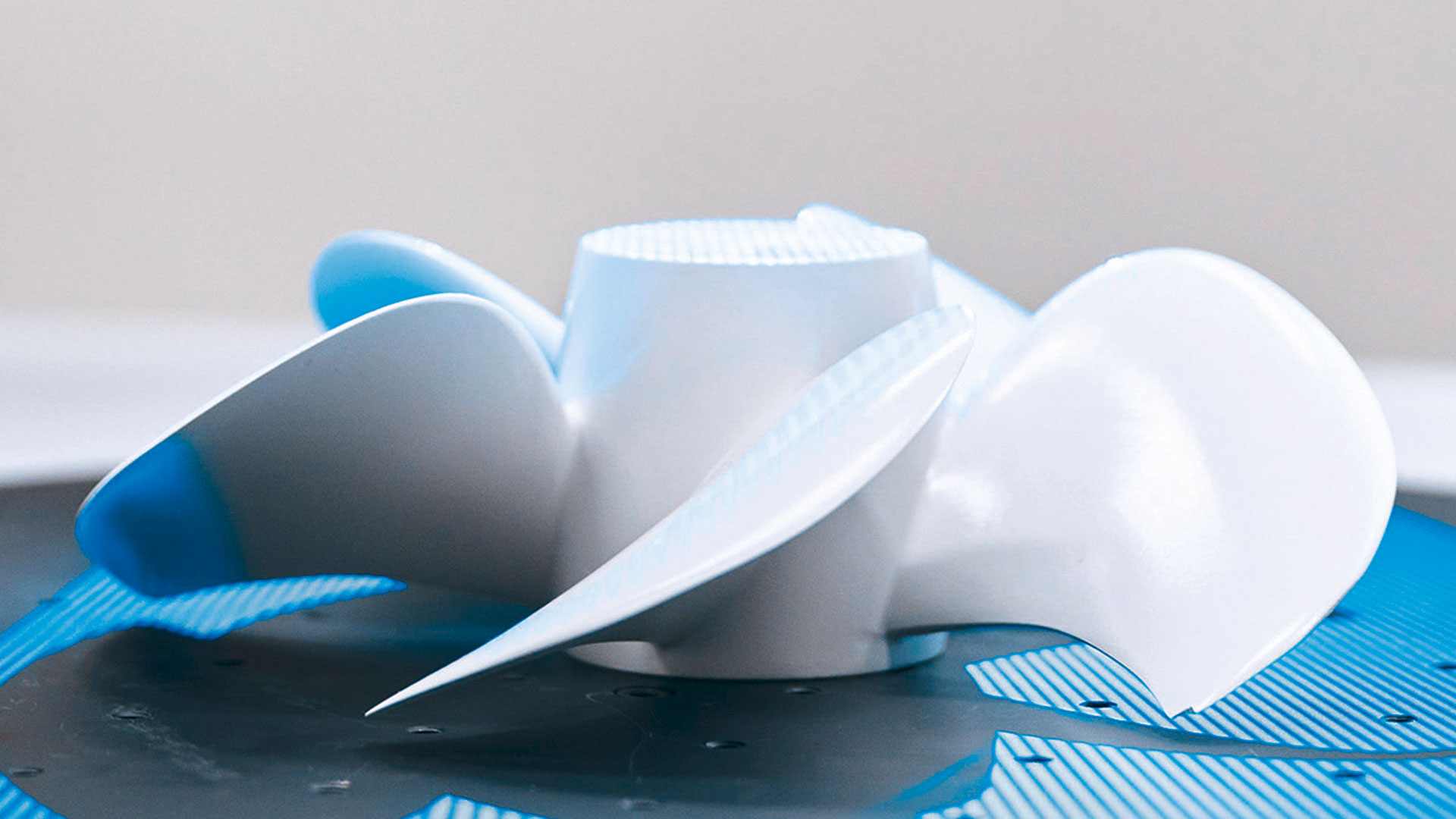

พลาสติก

การเพิ่มประสิทธิภาพในทุกขั้นตอนของการฉีดขึ้นรูป การเป่าขึ้นรูปและการขึ้นรูปด้วยความร้อน

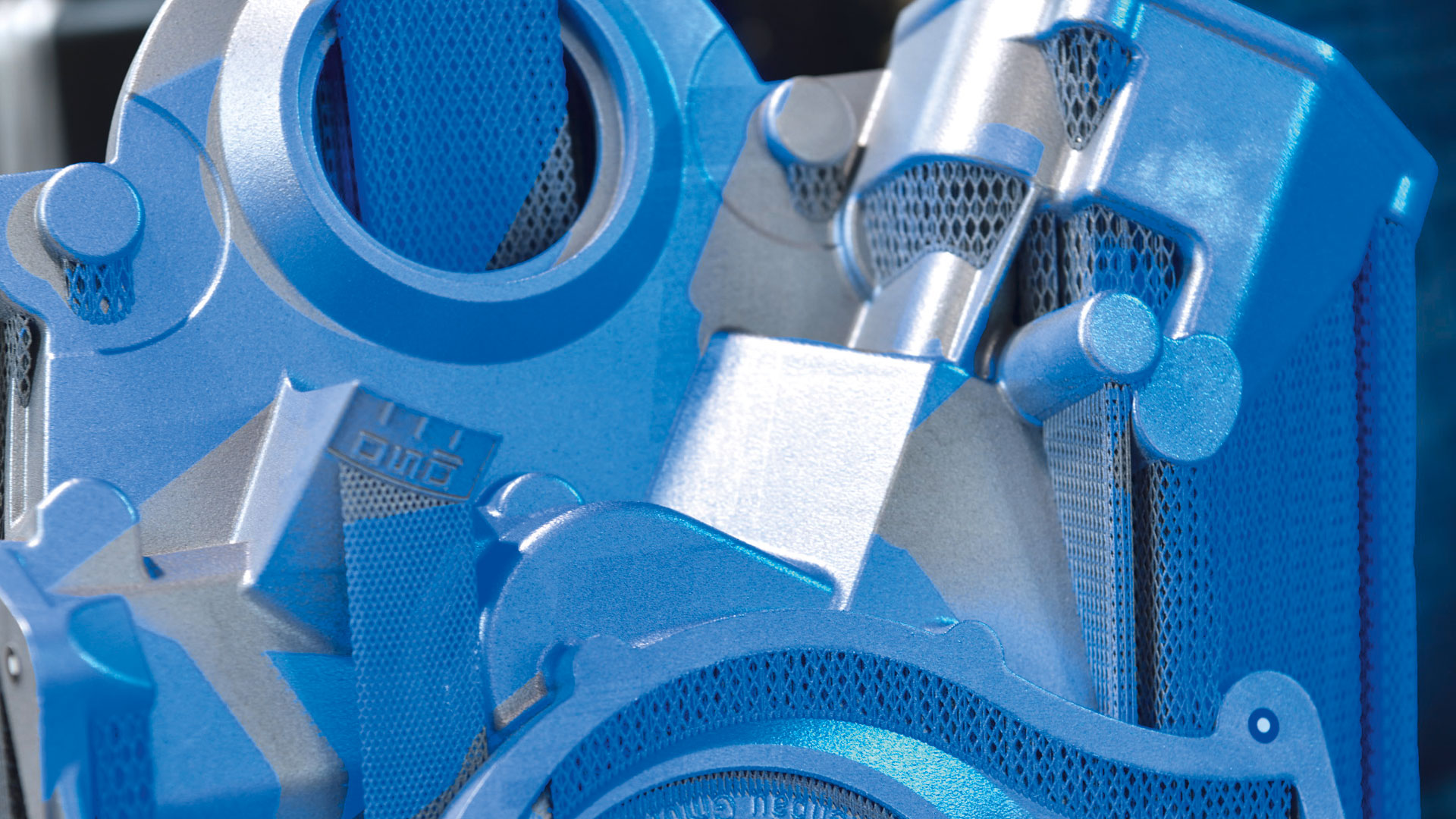

การผลิตแบบAdditive Manufacturing

เพิ่มความเร็วการพัฒนาผลิตภัณฑ์และเปิดตัวด้วยเมชรูปหลายเหลี่ยมความละเอียดสูง (ไฟล์ STL) สำหรับการพิมพ์ 3 มิติ การกัด การผลิตแบบเติมวัสดุ และการตรวจสอบขนาดมิติ

กลุ่มผลิตภัณฑ์ ATOS 5

มาตรวิทยา 3 มิติสำหรับงานอุตสาหกรรม พร้อมด้วยเทคโนโลยีความเร็วสูง

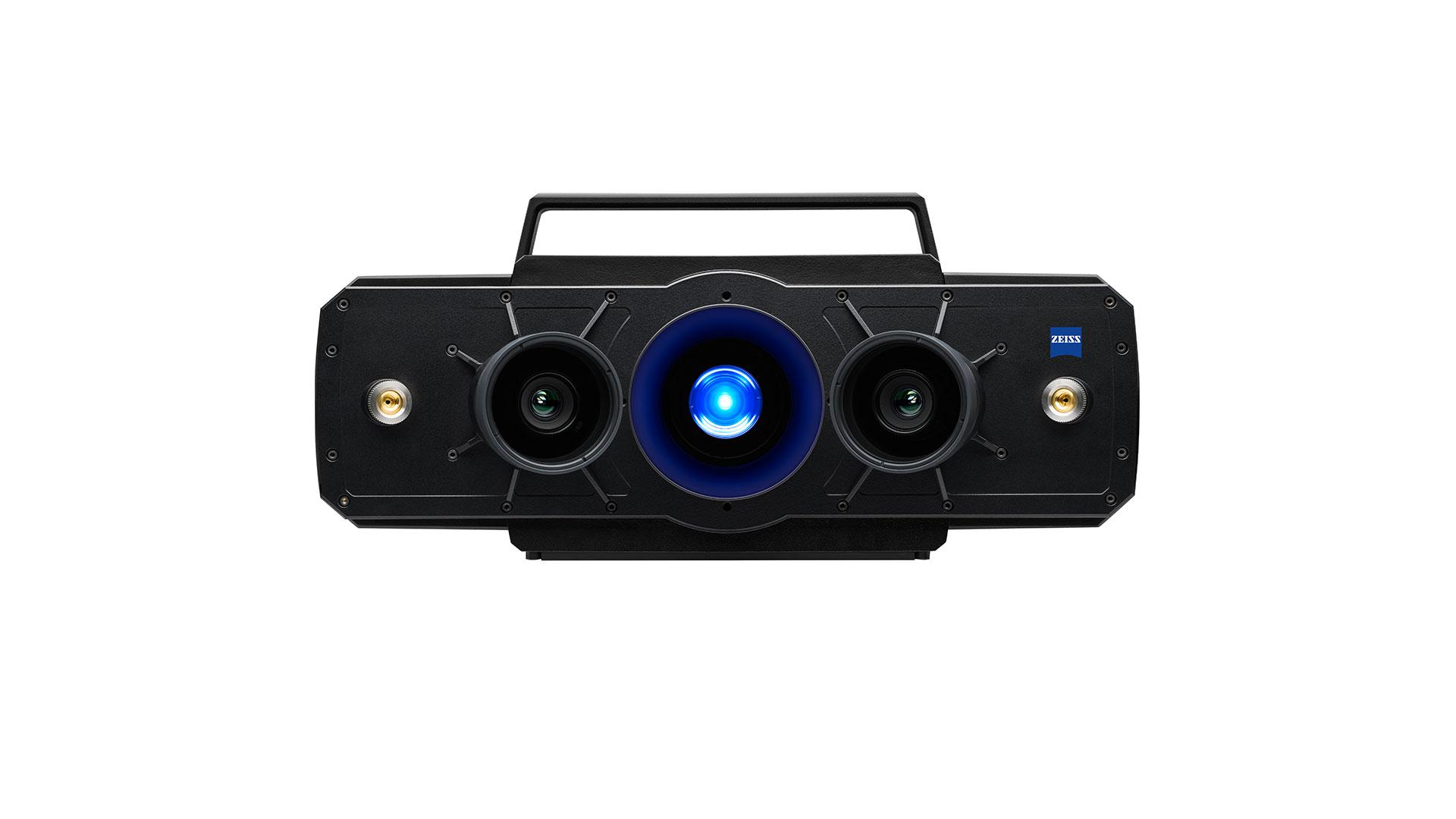

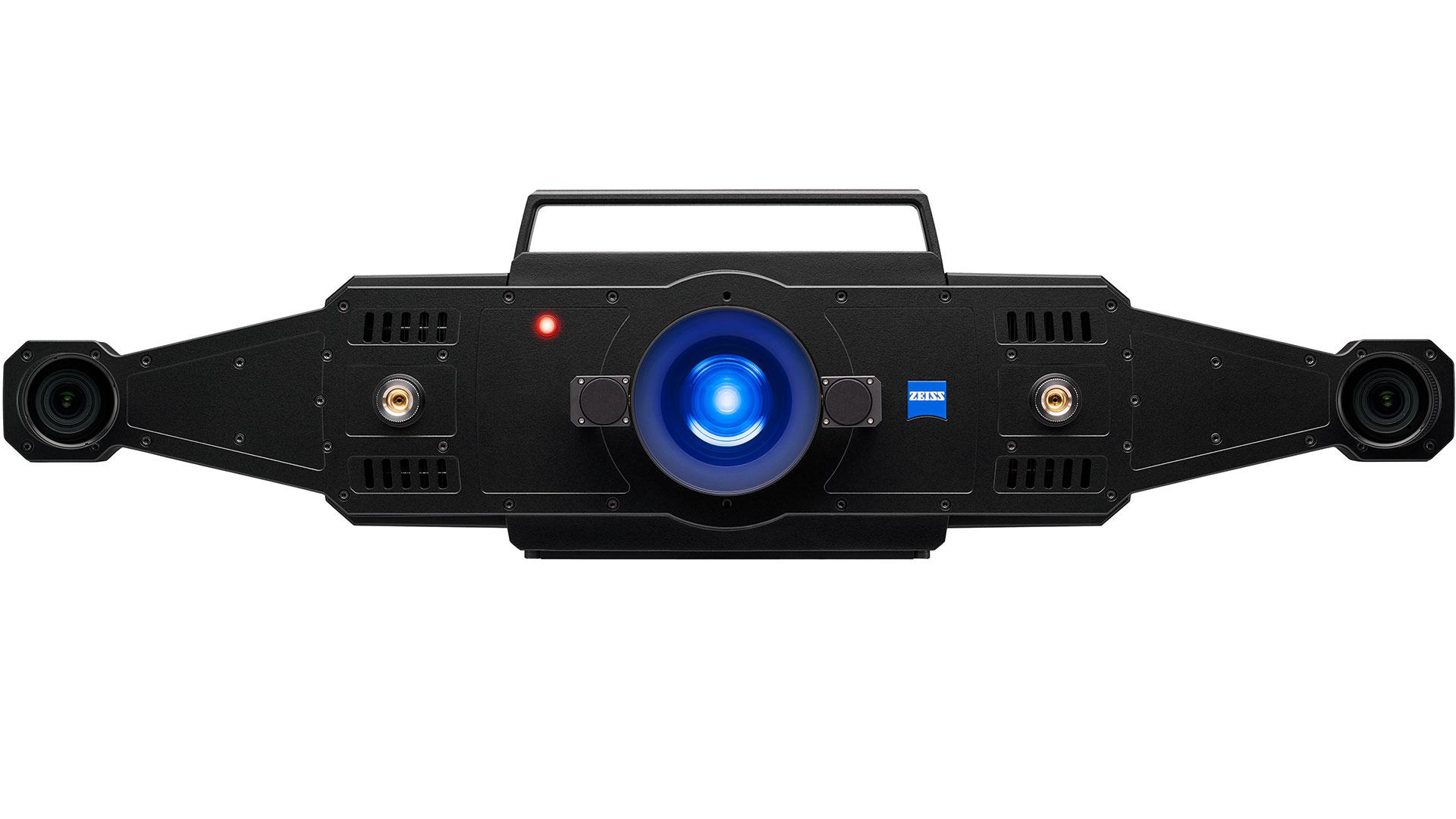

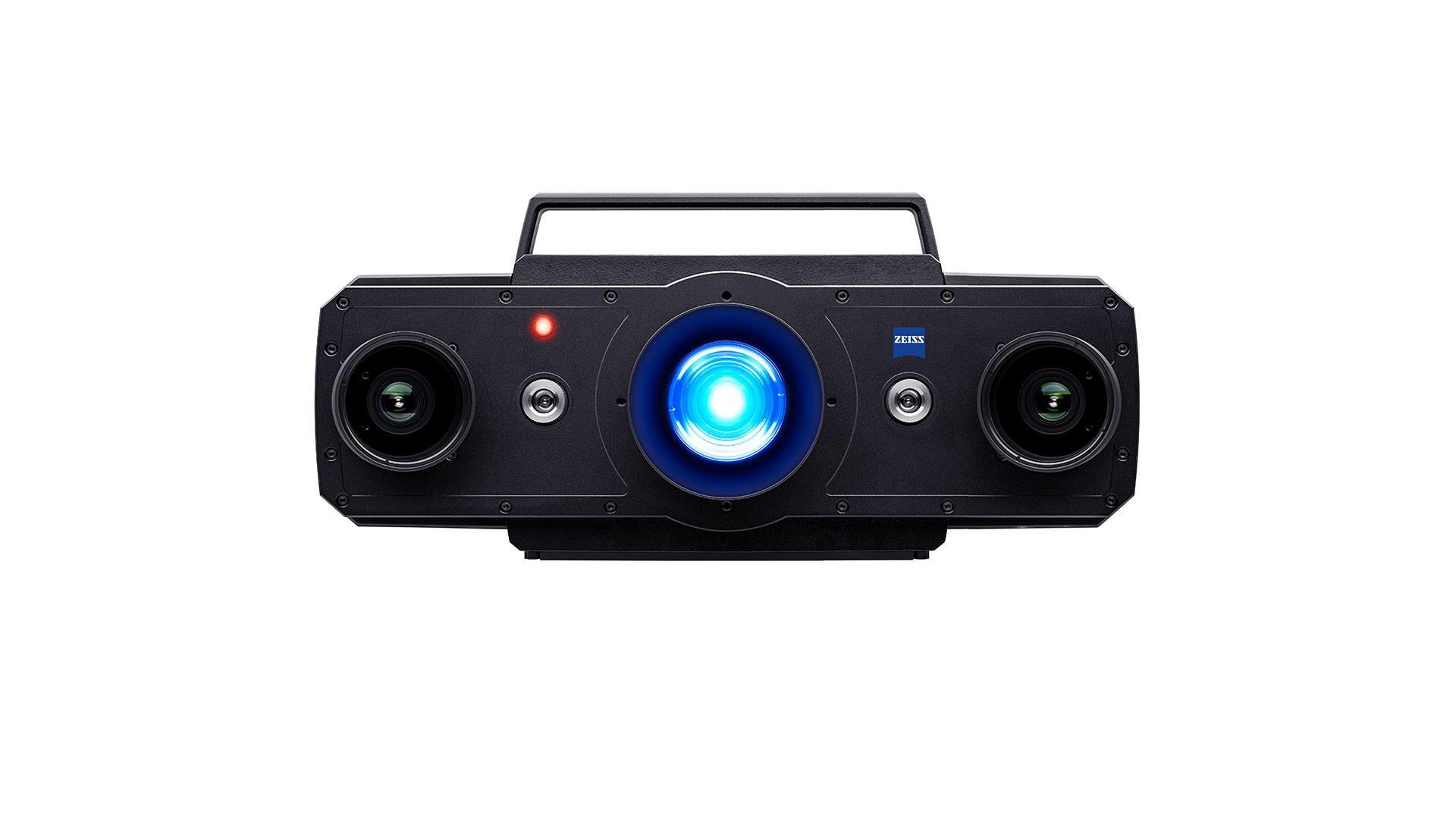

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
ข้อมูลทางเทคนิค
ระบบของคุณสำหรับ:	การสแกนสามมิติสำหรับไดรฟ์ข้อมูลขนาดใหญ่มาก	การสแกนที่มีความแม่นยำสำหรับรายละเอียดที่เล็กที่สุด	ระบบการสแกนสามมิติความเร็วสูง	การสแกนอัตโนมัติสำหรับปริมาณมาก
แหล่งกำเนิดแสง	เลเซอร์	LED	LED	เลเซอร์
จุดวัดต่อการสแกน	12 ม.	12 ม.	8 หรือ 12 ม.	12 ม.
ระยะห่างในการทำงาน	1810 มม.	530 มม.	880 มม.	880 มม.
