ZEISS eMobility Solutions

การประกันคุณภาพสำหรับสเตเตอร์

การตรวจสอบข้อบกพร่องและการวัด 3D

เพิ่มประสิทธิภาพของมอเตอร์ไฟฟ้าในระดับถัดไปด้วยสเตเตอร์

การวางตำแหน่ง การตรวจจับข้อบกพร่อง และการแปลงเป็นดิจิทัล

ในบรรดาชิ้นส่วนทั้งหมดในมอเตอร์ไฟฟ้ารุ่นล่าสุด สเตเตอร์มีศักยภาพสูงสุดในการปรับปรุงประสิทธิภาพ พลังงาน และความคุ้มค่าของมอเตอร์ไฟฟ้า เนื่องจากการใช้วัตถุดิบใหม่และเทคโนโลยีการผลิตที่ทันสมัย การดำเนินการรับประกันคุณภาพในทุกขั้นตอนการผลิตสเตเตอร์จึงเป็นสิ่งสำคัญเพื่อรับประกันความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพของมอเตอร์ไฟฟ้า

ความท้าทายด้านคุณภาพหลักสำหรับสเตเตอร์

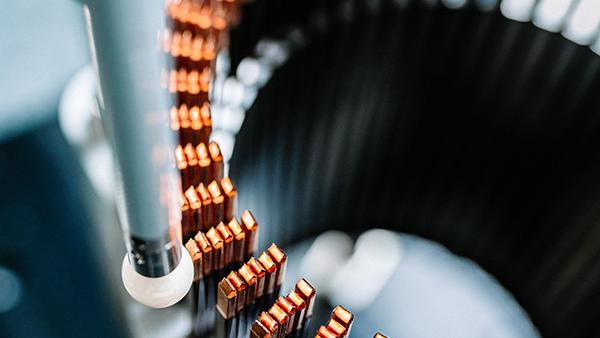

ตำแหน่งกระดาษฉนวนและลวดนำไฟฟ้า

การวัดมิติ

ในระหว่างการประกอบสเตเตอร์ กระดาษฉนวนและแฮร์พอยจะถูกใส่ลงในช่องซ้อนแผ่นเหล็กและเชื่อมเข้าด้วยกัน จุดเชื่อมต่อที่จ่ายพลังงานไฟฟ้าก็ถูกเชื่อมติดกันด้วย ต้องมีการตรวจสอบลักษณะหลายประการเพื่อหลีกเลี่ยงการลัดวงจรของสเตเตอร์ แฮร์พินทองแดงที่มีความยืดหยุ่นสูงหมายความว่าเทคโนโลยีการสัมผัสและการมองเห็นที่ยืดหยุ่นจำเป็นสำหรับการตรวจสอบตำแหน่งและมิติอย่างแม่นยำ และเครื่องวัดพิกัดหลายเซ็นเซอร์ (CMM) ของ ZEISS เป็นโซลูชันที่เหมาะสมที่สุด

เครื่องวัดพิกัดหลายเซ็นเซอร์ (CMM) ของ ZEISS

การตรวจสอบปริมาณการประกอบ

การวิเคราะห์มิติของพื้นที่ติดตั้ง

หากมิติภายนอกของสเตเตอร์เกินขนาดพื้นที่ติดตั้งที่มีอยู่ในตัวเรือนมอเตอร์ไฟฟ้า, ก็จะไม่สามารถประกอบมอเตอร์ไฟฟ้าได้ เครื่องวัด CMM ของ ZEISS ที่ติดตั้งเทคโนโลยีมวลสารช่วยให้การสลับอัตโนมัติระหว่างเทคโนโลยีเซ็นเซอร์ต่าง ๆ เป็นไปได้อย่างมีประสิทธิภาพ การผสมผสานระหว่างเซนเซอร์การตรวจวัดด้วยการหักเหของแสงเลเซอร์และระบบปากกาสัมผัสช่วยให้การรับประกันคุณภาพเต็มรูปแบบสำหรับสเตเตอร์ที่ประกอบล่วงหน้า

เครื่องวัดพิกัดหลายเซ็นเซอร์ (CMM) ของ ZEISS

การตรวจสอบรอยเชื่อม
การติดตั้งสเตเตอร์

เมื่อทำการเชื่อมปลายแฮร์พินแบบจำลองในรูปแบบดิจิทัล การมีคราบสีที่ปลายที่ถอดสีออกและพารามิเตอร์การเชื่อมที่ผันผวนสามารถทำให้เกิดโพรงในรอยเชื่อมได้ สิ่งนี้อาจทำให้ประสิทธิภาพลดลงหรือแม้กระทั่งทำให้มอเตอร์ไฟฟ้าล้มเหลวทั้งหมดได้ ดังนั้นการตรวจสอบรอยเชื่อมเหล่านี้เพื่อหาข้อบกพร่องจึงเป็นสิ่งสำคัญสำหรับประสิทธิภาพของมอเตอร์ไฟฟ้า

ZEISS X-Ray Solutions

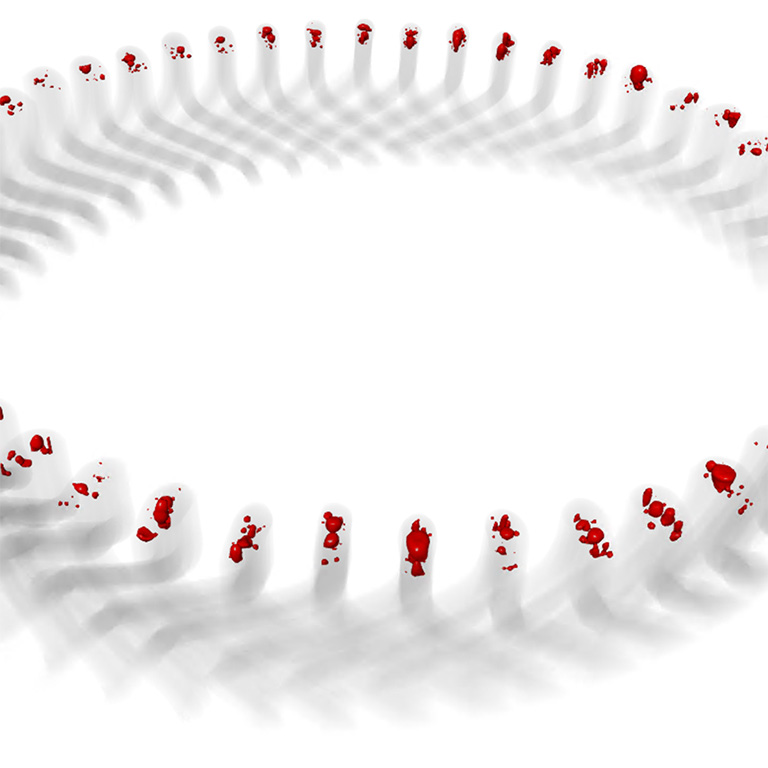

การตรวจสอบรอยเชื่อม
การระบุรูพรุนและข้อบกพร่อง

การตรวจสอบรอยเชื่อมทั้งหมดแบบไม่ทำลายเพื่อหาข้อบกพร่องที่อาจเกิดขึ้นเป็นความท้าทายเฉพาะ โซลูชันการถ่ายภาพคอมพิวเตอร์เชิงอุตสาหกรรม (CT) เช่น ZEISS VoluMax 9 titan หรือ ZEISS METROTOM สามารถใช้ในการระบุรูพรุนและข้อบกพร่องภายในรอยเชื่อมขาแหนบได้โดยไม่ทำลาย ในภาพนี้ การตรวจจับข้อบกพร่องอัตโนมัติพร้อมการสนับสนุนจาก AI จะถูกดำเนินการบนขาแหนบโดยใช้ ZEISS Automated Defect Detection (ZADD)

ซอฟต์แวร์คุณภาพ ZEISS

การรับประกันคุณภาพที่มีประสิทธิภาพในการผลิตสเตเตอร์

ด้วย ZEISS ScanBox สำหรับมอเตอร์ไฟฟ้า

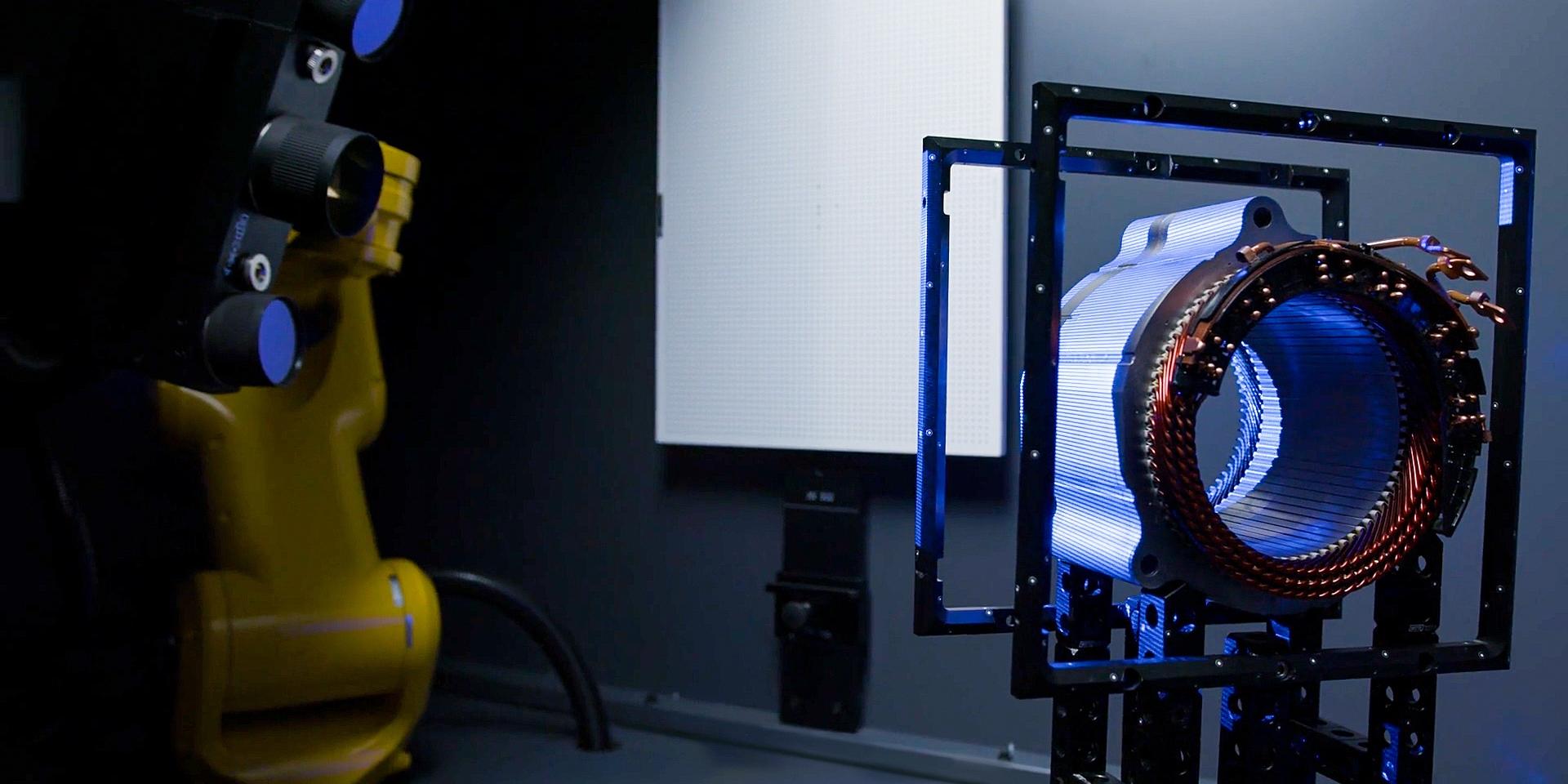

ZEISS ScanBox สำหรับมอเตอร์ไฟฟ้าเชี่ยวชาญในการตรวจสอบและการสร้างดิจิทัลของขาแหนบและสเตเตอร์ ตั้งแต่ขาแหนบแต่ละตัวจนถึงแฮร์พินหลายตัวและแม้กระทั่งสเตเตอร์ทั้งหมด การตรวจสอบอัตโนมัติเต็มรูปแบบนี้ทำได้ด้วยความเร็วและความแม่นยำสูง ข้อมูลการวัด 3D ที่ถูกรวบรวมจะถูกแสดงผลและวิเคราะห์ผ่านซอฟต์แวร์การตรวจสอบที่ทรงพลังใน ZEISS Quality Suite

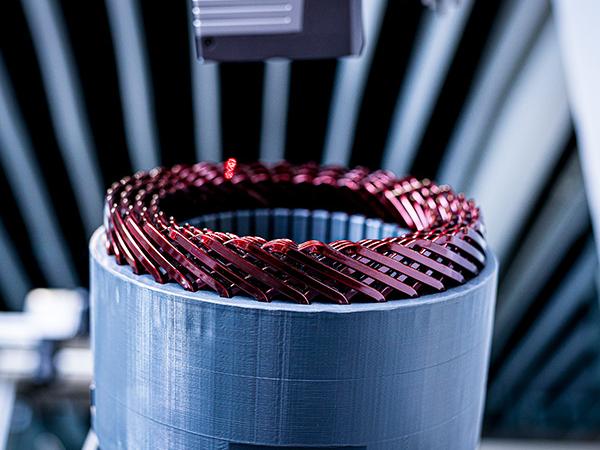

เทคโนโลยีการวัด 3D ทางแสงสำหรับยานยนต์พลังงานไฟฟ้า

ผลการวัดที่รวดเร็ว แม่นยำ และสามารถทำซ้ำได้

การแปลงพื้นผิวเป็นดิจิทัลเต็มรูปแบบ

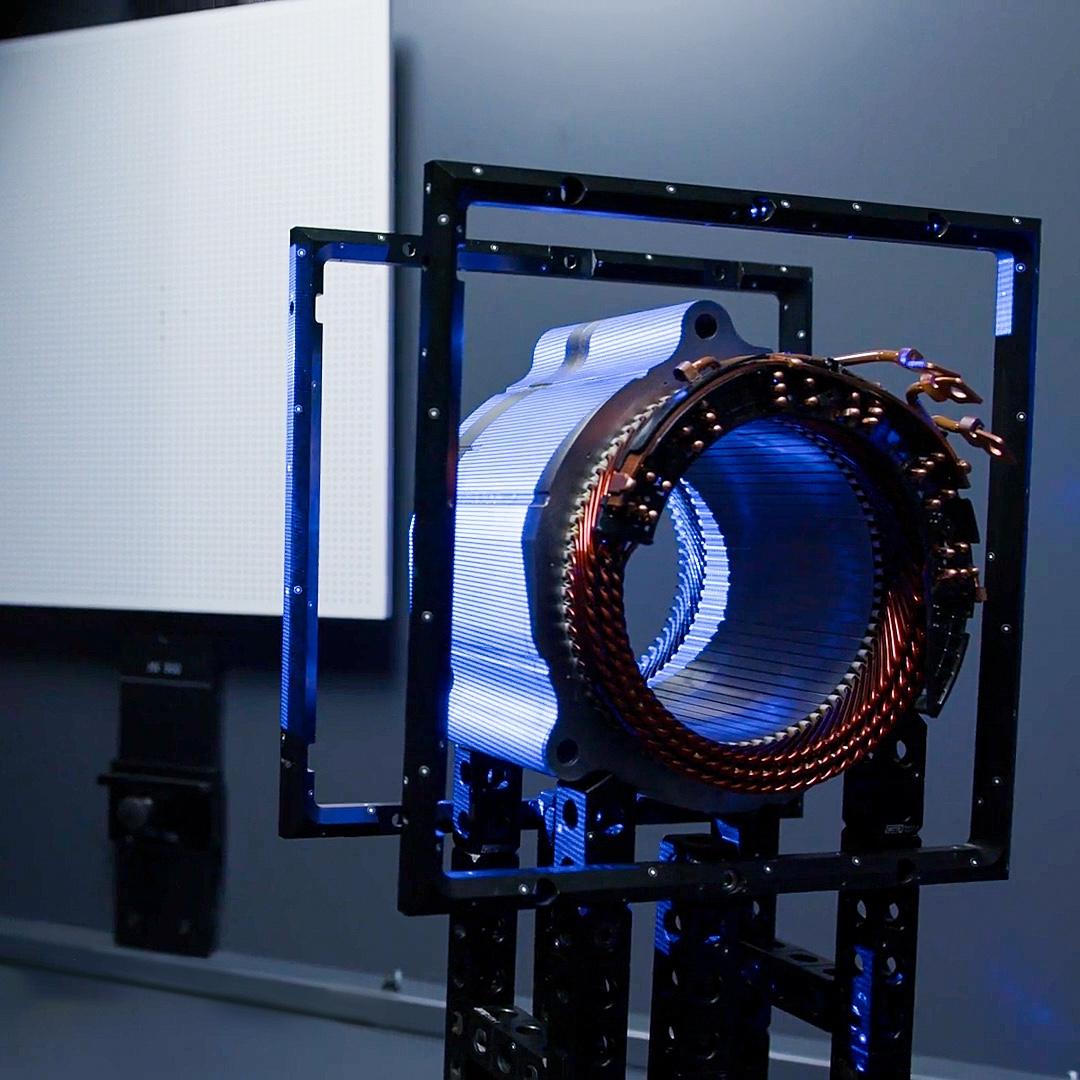

ZEISS ScanBox สำหรับมอเตอร์ไฟฟ้าได้รับการพัฒนาขึ้นเป็นพิเศษเพื่อทำการสแกนอัตโนมัติแบบเต็มพื้นที่และการสร้างดิจิทัลของแฮร์พิน แฮร์พินหลายตัว และแม้กระทั่งสเตเตอร์ทั้งหมด

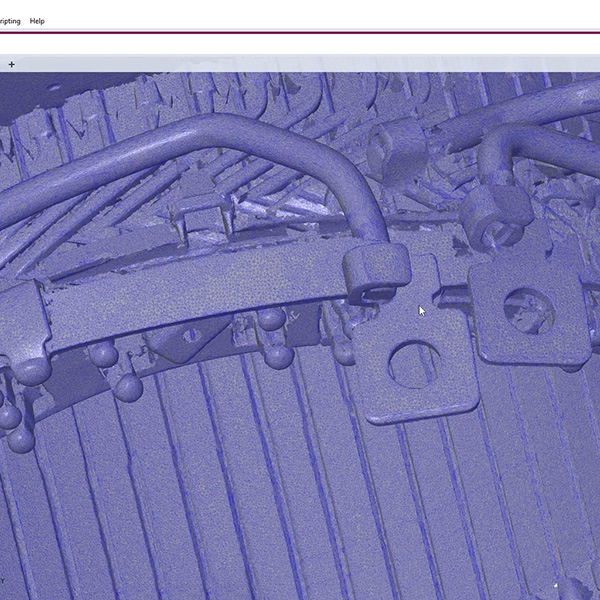

แบบจำลองในรูปแบบดิจิทัลรูปทรงเรขาคณิต

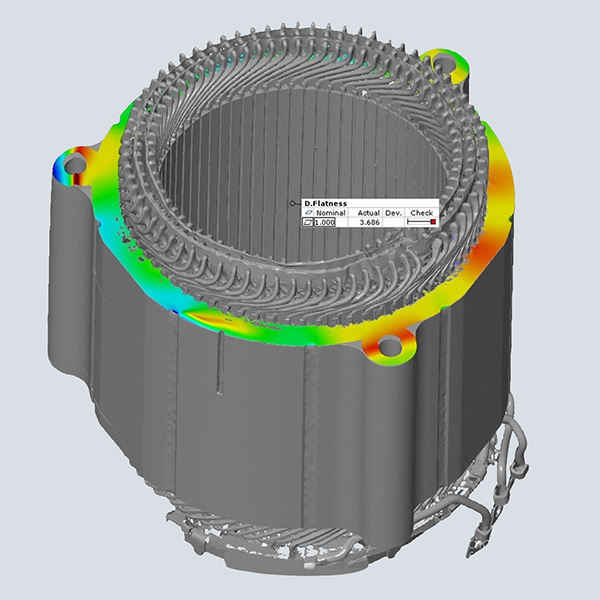

ซอฟต์แวร์สร้างแบบจำลองในรูปแบบดิจิทัลรูปทรงเรขาคณิตเต็มรูปแบบโดยใช้พิกัด 3D ที่กระจายไปทั่วพื้นที่กว้าง สิ่งนี้ช่วยให้การระบุความเบี่ยงเบนและข้อบกพร่องในเรขาคณิตของชิ้นส่วนได้อย่างรวดเร็วและสามารถทำซ้ำได้โดยการเปรียบเทียบกับแบบจำลอง CAD

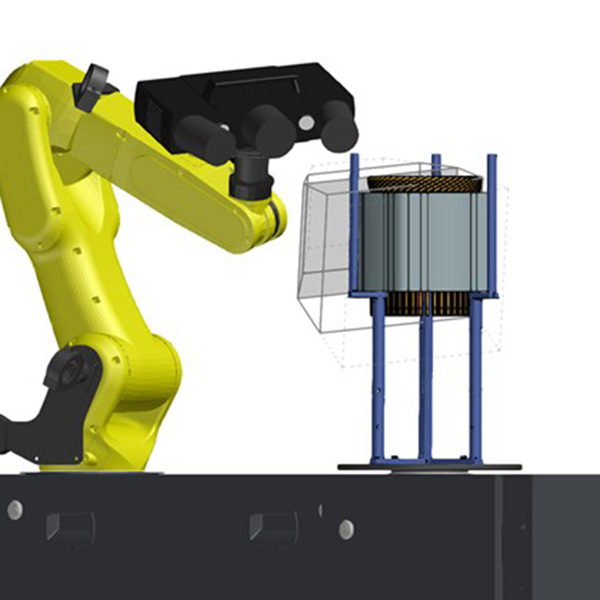

VMR

ห้องวัดเสมือน (VMR) เปิดที่ ZEISS Quality Suite นอกจากภาพการทำงานของ ZEISS ScanBox สำหรับมอเตอร์ไฟฟ้าแล้ว ยังมีการโปรแกรมหุ่นยนต์รวมถึงกายภาพของเส้นทางหุ่นยนต์อีกด้วย

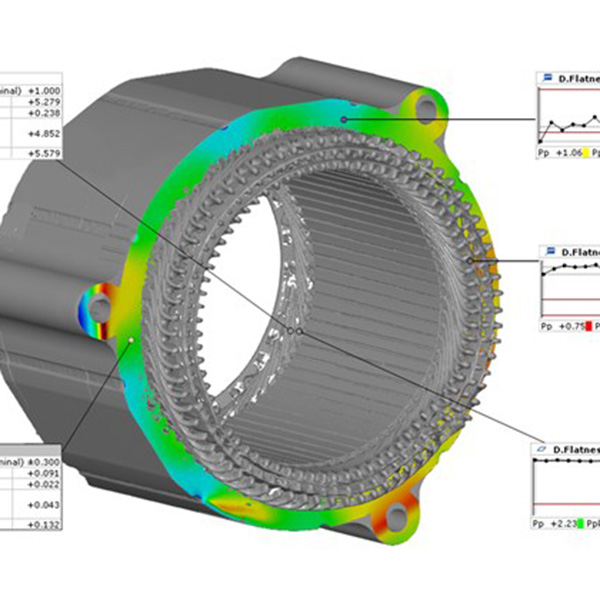

การวิเคราะห์แนวโน้ม

การวิเคราะห์แนวโน้มอัตโนมัติช่วยในการระบุความเบี่ยงเบนจากแบบจำลองที่สมบูรณ์แบบได้อย่างรวดเร็ว การวัดอย่างต่อเนื่องช่วยให้สามารถตรวจจับการเปลี่ยนแปลงที่เกิดจากขั้นตอนการผลิตก่อนหน้าได้อย่างรวดเร็ว จากข้อมูลนี้สามารถหาการปรับปรุงที่จำเป็นและนำไปใช้ในขั้นตอนก่อนหน้านี้ได้

ข้อมูลเชิงลึกเพิ่มเติมเกี่ยวกับการประกันคุณภาพสำหรับสเตเตอร์

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ภารกิจการวัดหลายรายการที่จัดการโดยเทคโนโลยี ZEISS ที่มีความแม่นยำ

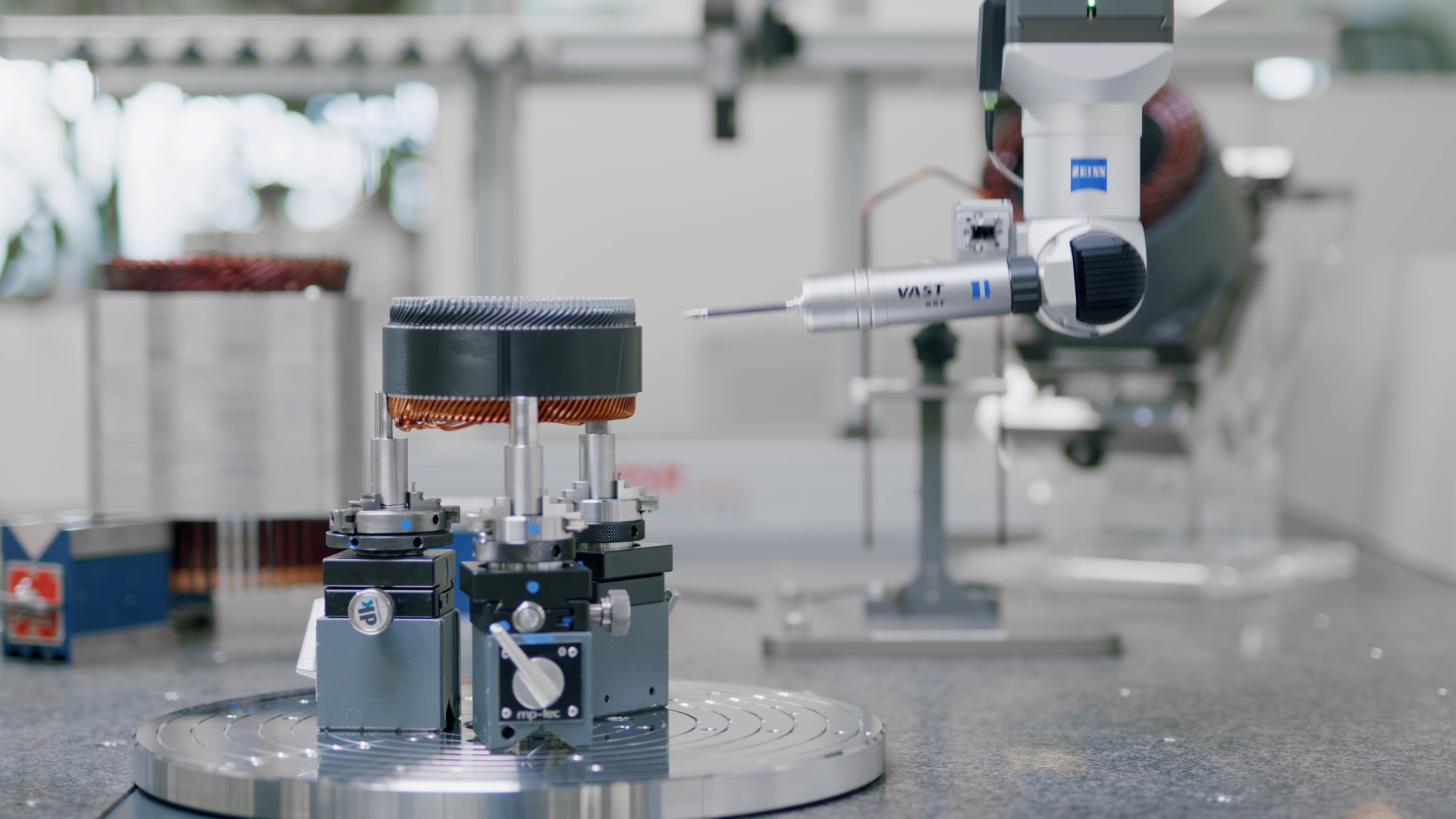

การวัดสเตเตอร์ของมอเตอร์ไฟฟ้า
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ภารกิจการวัดหลายรายการที่จัดการโดยเทคโนโลยี ZEISS ที่มีความแม่นยำ

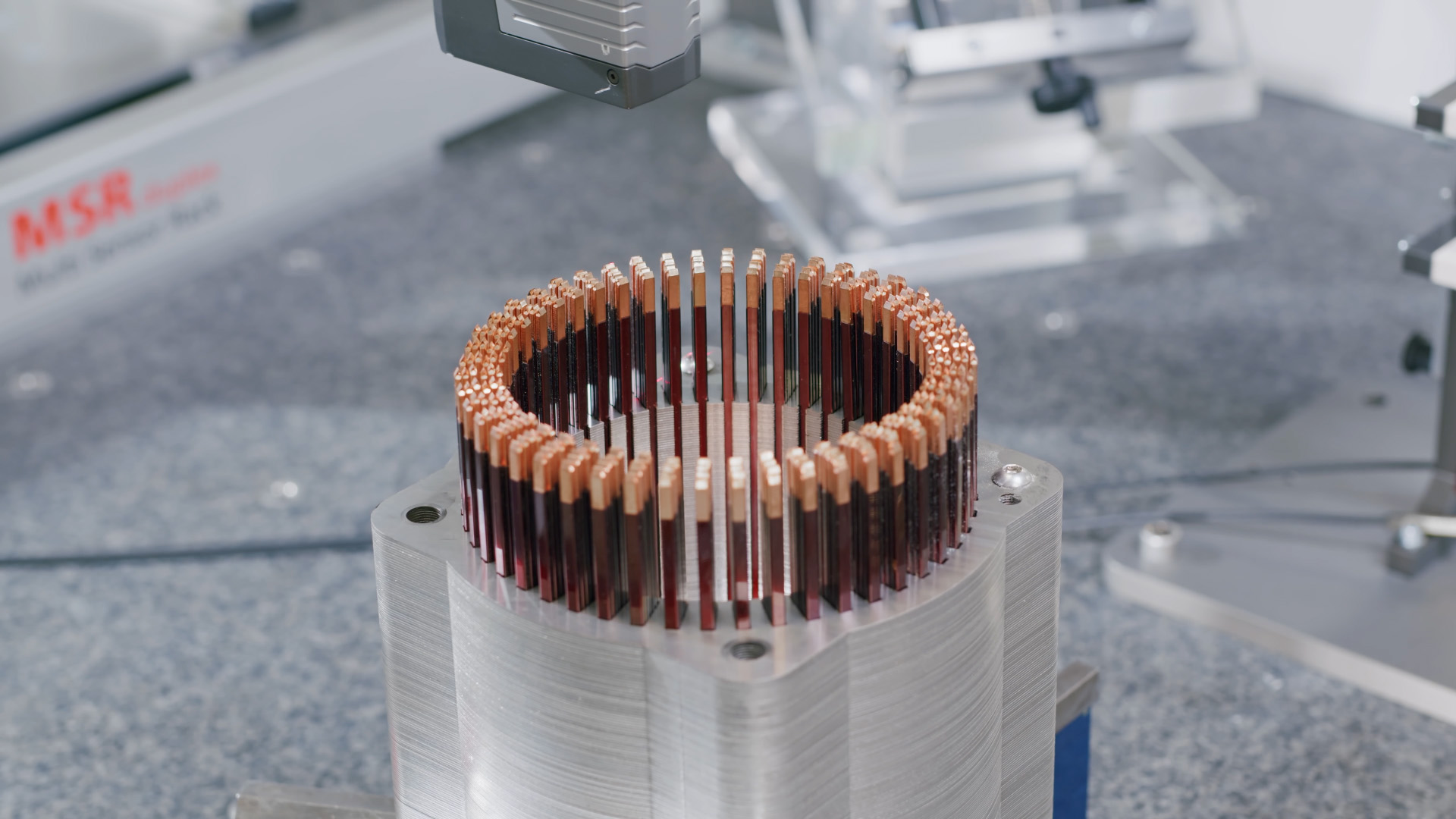

การวัดคุณสมบัติของสเตเตอร์
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ภารกิจการวัดหลายรายการที่จัดการโดยเทคโนโลยี ZEISS ที่มีความแม่นยำ

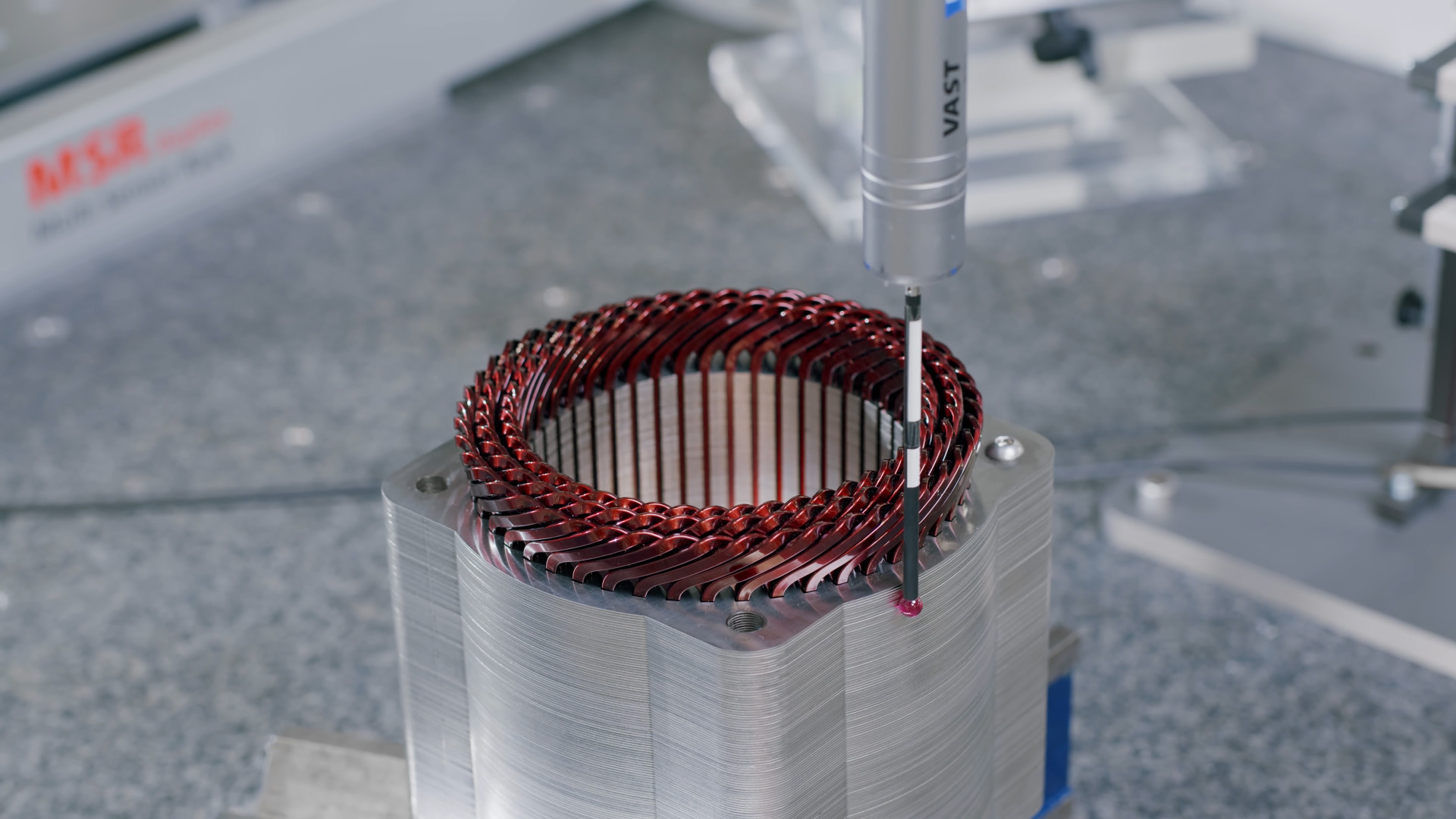

การวัดหัวขดลวดของมอเตอร์ไฟฟ้า
