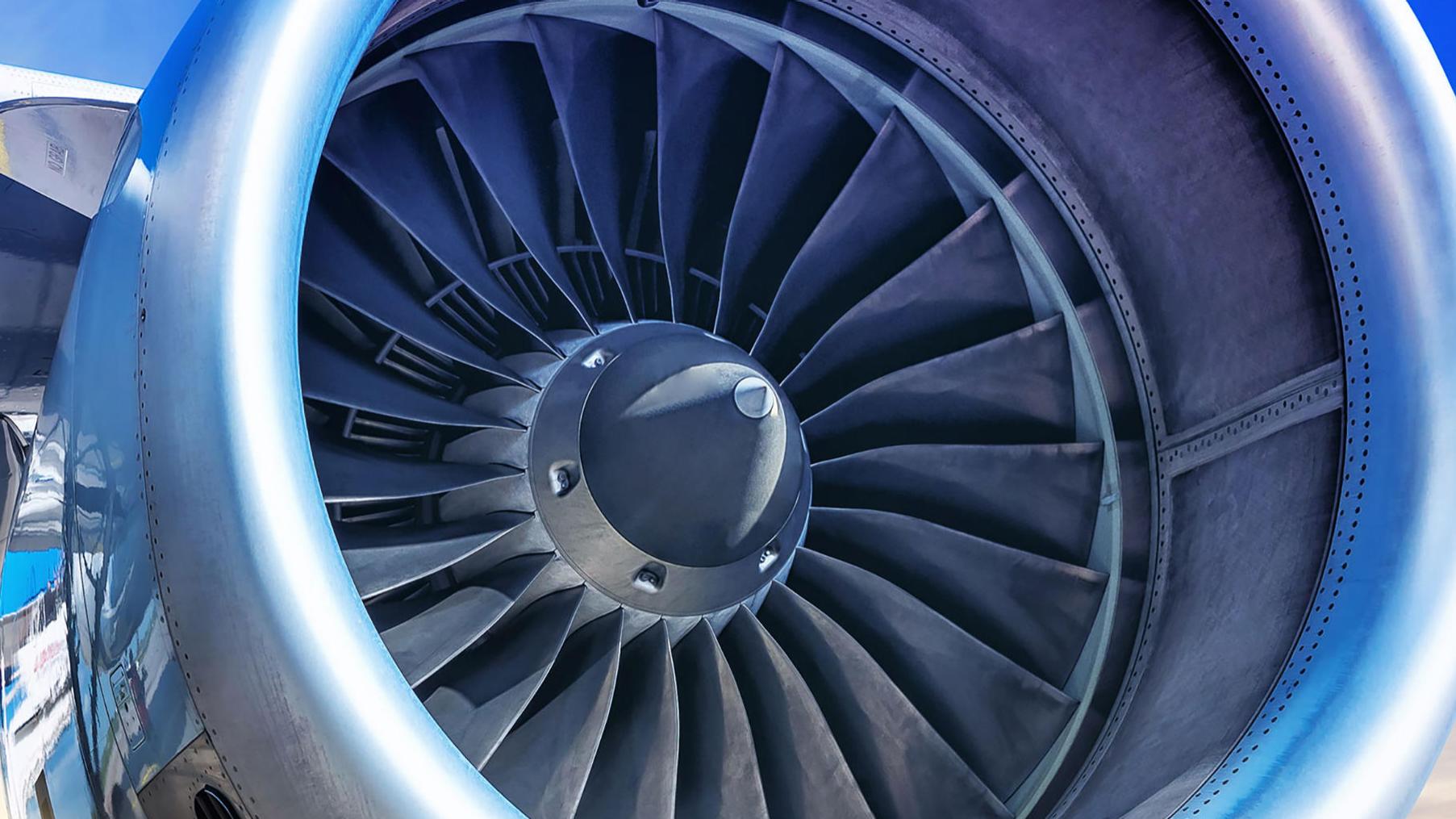

การทดสอบความสมบูรณ์ของใบพัดเครื่องยนต์

การดำเนินงานบำรุงรักษา ซ่อมแซม และยกเครื่องอากาศยาน (MRO) ช่วยให้มั่นใจได้ว่าเครื่องบินจะปลอดภัยในการบินตลอดอายุการใช้งาน ส่วนสำคัญของรูปแบบการบำรุงรักษาอากาศยานคือการซ่อมแซมและยกเครื่องเครื่องยนต์

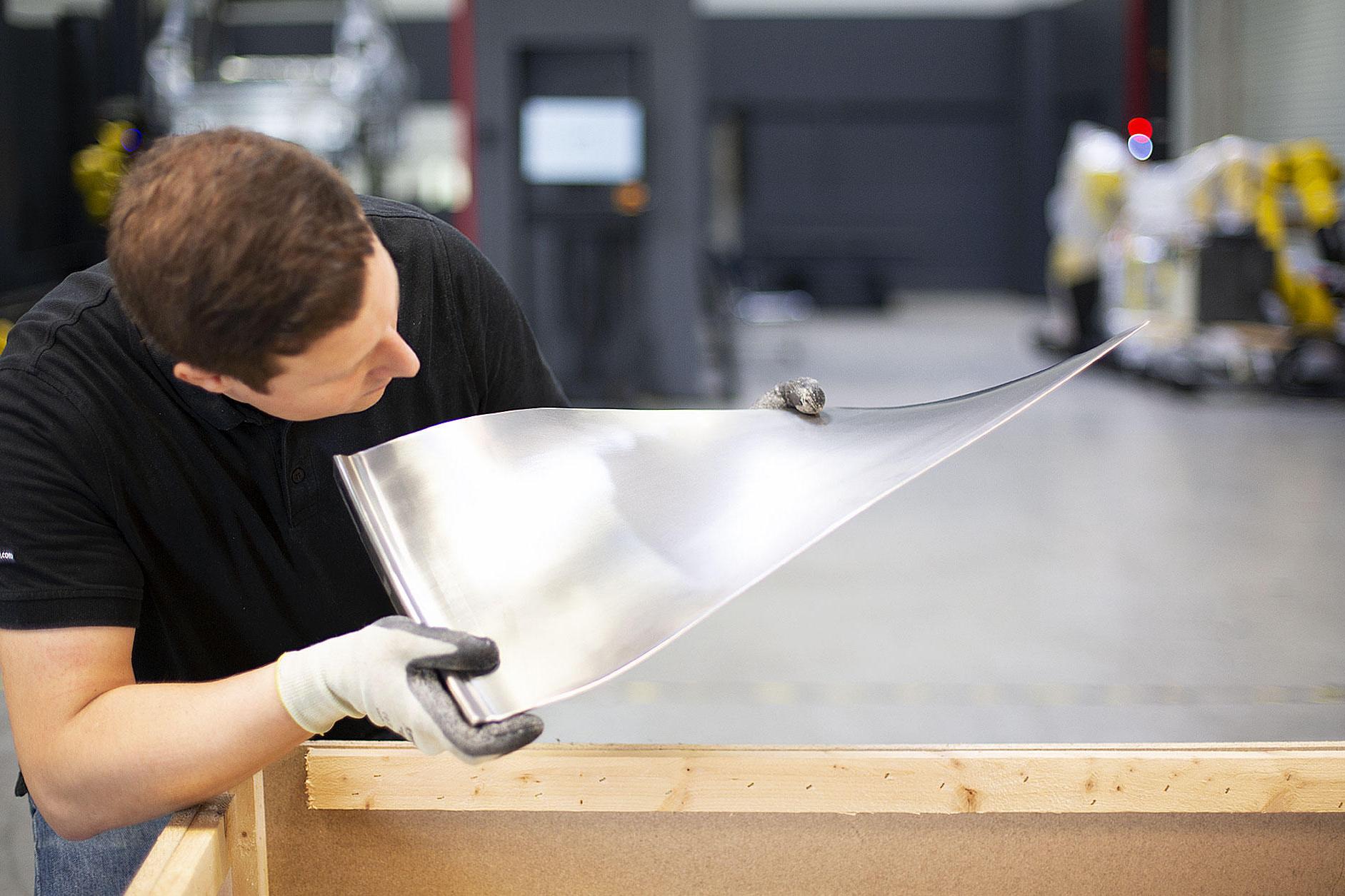

โดยเฉพาะใบพัดเครื่องยนต์ของเทอร์ไบน์ขับเคลื่อนเครื่องบินสมัยใหม่จะต้องทนต่อสภาวะการทำงานที่รุนแรงตลอดอายุการใช้งาน เพื่อรับประกันความปลอดภัยในระดับสูงสุดใบพัดเครื่องยนต์จะได้รับการตรวจสอบอย่างต่อเนื่องเพื่อความสมบูรณ์ นอกจากนี้ใบพัดเครื่องยนต์ยังสัมผัสกับฟ้าผ่า น้ำแข็ง และการชนของนก เหตุการณ์เช่นนี้มักก่อให้เกิดการตรวจสอบการใช้งานที่ยาวนาน ซึ่งจะต้องระบุใบพัดเครื่องยนต์ที่ชำรุดและเปลี่ยนใหม่ ขั้นตอนนี้มีค่าใช้จ่ายและใช้เวลานานเนื่องจากมีการถอดประกอบเทอร์ไบน์ทั้งหมด ในระหว่างช่วงเวลาของการตรวจสอบการบริการ การเปลี่ยนเทอร์ไบน์ที่ราคาแพงจะช่วยให้อากาศยานทำงานต่อไปได้ เห็นได้ชัดว่าสายการบินต้องการลดเวลาหยุดทำงานของเครื่องยนต์ไอพ่นให้เหลือน้อยที่สุด

การตรวจสอบใบพัดเครื่องยนต์แต่ละใบอย่างรวดเร็วโดยไม่จำเป็นต้องถอดแยกชิ้นส่วนเทอร์ไบน์ทั้งหมดจะช่วยประหยัดเวลาและค่าใช้จ่ายได้มาก ลองนึกภาพว่าช่างเทคนิคบริการสามารถทำการวัดใบพัดเครื่องยนต์แต่ละใบได้ และทราบสถานะของส่วนประกอบได้อย่างรวดเร็วว่าปลอดภัยต่อการบินหรือไม่

เป้าหมาย/วิสัยทัศน์: ARAMIS ตรวจจับรอยแตกของใบพัดเครื่องยนต์ในระหว่างการตรวจสอบบริการ

ที่นี่เซนเซอร์ทดสอบ 3 มิติของ ZEISS ARAMIS เข้ามามีบทบาท การใช้เทคโนโลยีการติดตามจุดของ ARAMIS สามารถประเมินปฏิกิริยาของใบพัดเครื่องยนต์ต่อการทดสอบแรงกระแทกของค้อนและใช้สำหรับการคำนวณ ODS (รูปทรงการเบี่ยงเบนในการทำงาน) ของใบพัดเครื่องยนต์แต่ละใบ การเปรียบเทียบรูปทรงการเบี่ยงเบนในการทำงานที่วัดได้จริงกับรูปทรงโหมดจำลอง หรือสถานะจริงจากการวัดใบพัดเครื่องยนต์ในอดีตทำให้สามารถสรุปผลความสมบูรณ์ของส่วนประกอบได้ หากเกิดการเปลี่ยนแปลงระหว่างรูปร่างโหมดที่วัดกับโหมดจำลอง หรือมีการเปลี่ยนแปลงทั้งหมดในเสียงสะท้อนที่มีลักษณะเฉพาะ (เช่น ตลอดอายุการใช้งาน) อาจมีรอยแตกร้าวที่ใดที่หนึ่งในใบพัด และจำเป็นต้องเปลี่ยนใหม่

ZEISS ได้ทำการศึกษาใบพัดเพียงใบเดียวเพื่อพิสูจน์ความเป็นไปได้โดยทั่วไปของแนวคิดดังกล่าว เรามาดูขั้นตอนของกระบวนการกัน

  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS
  • การเตรียมวัตถุในการวัด ARAMIS

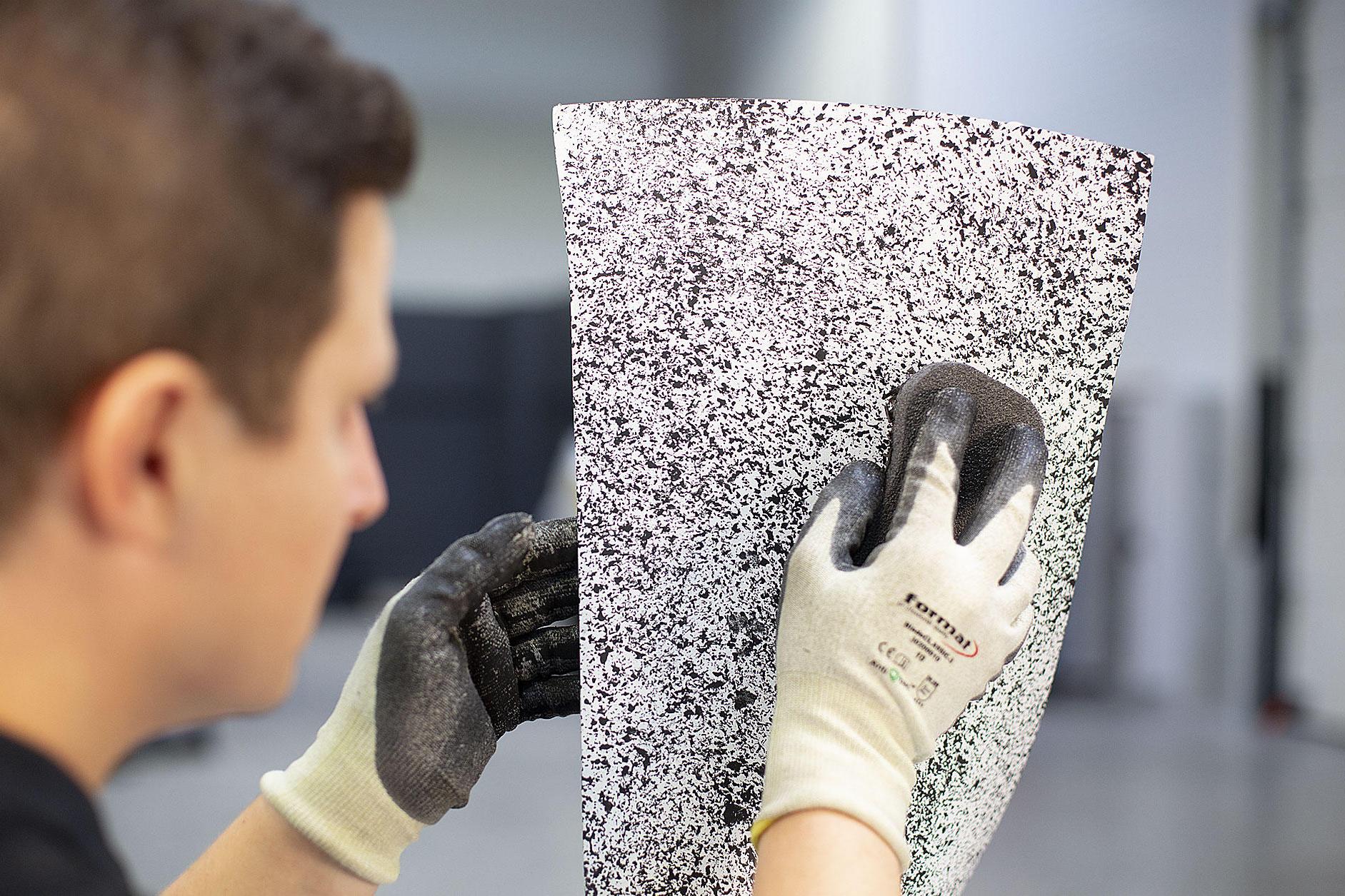

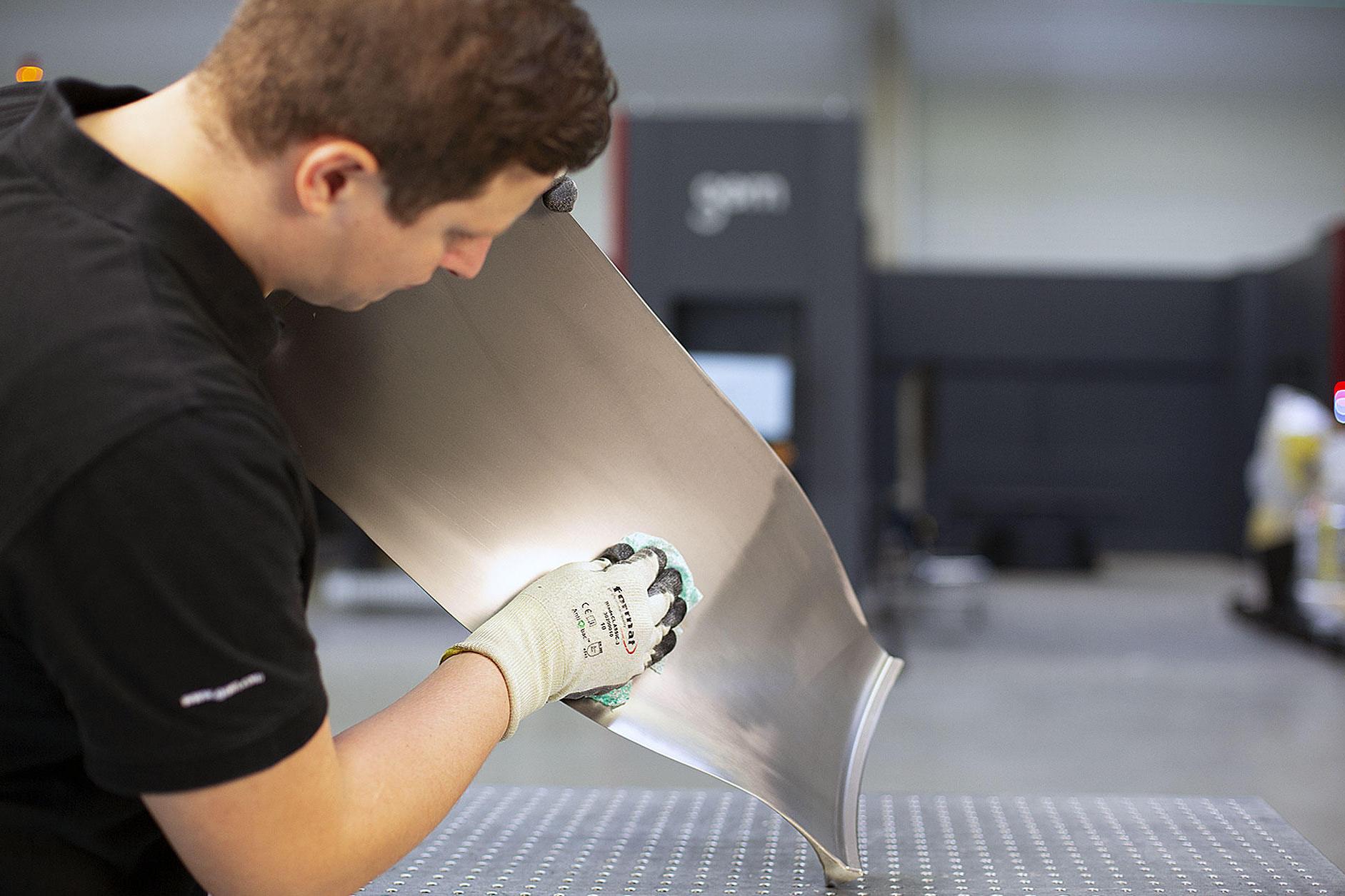

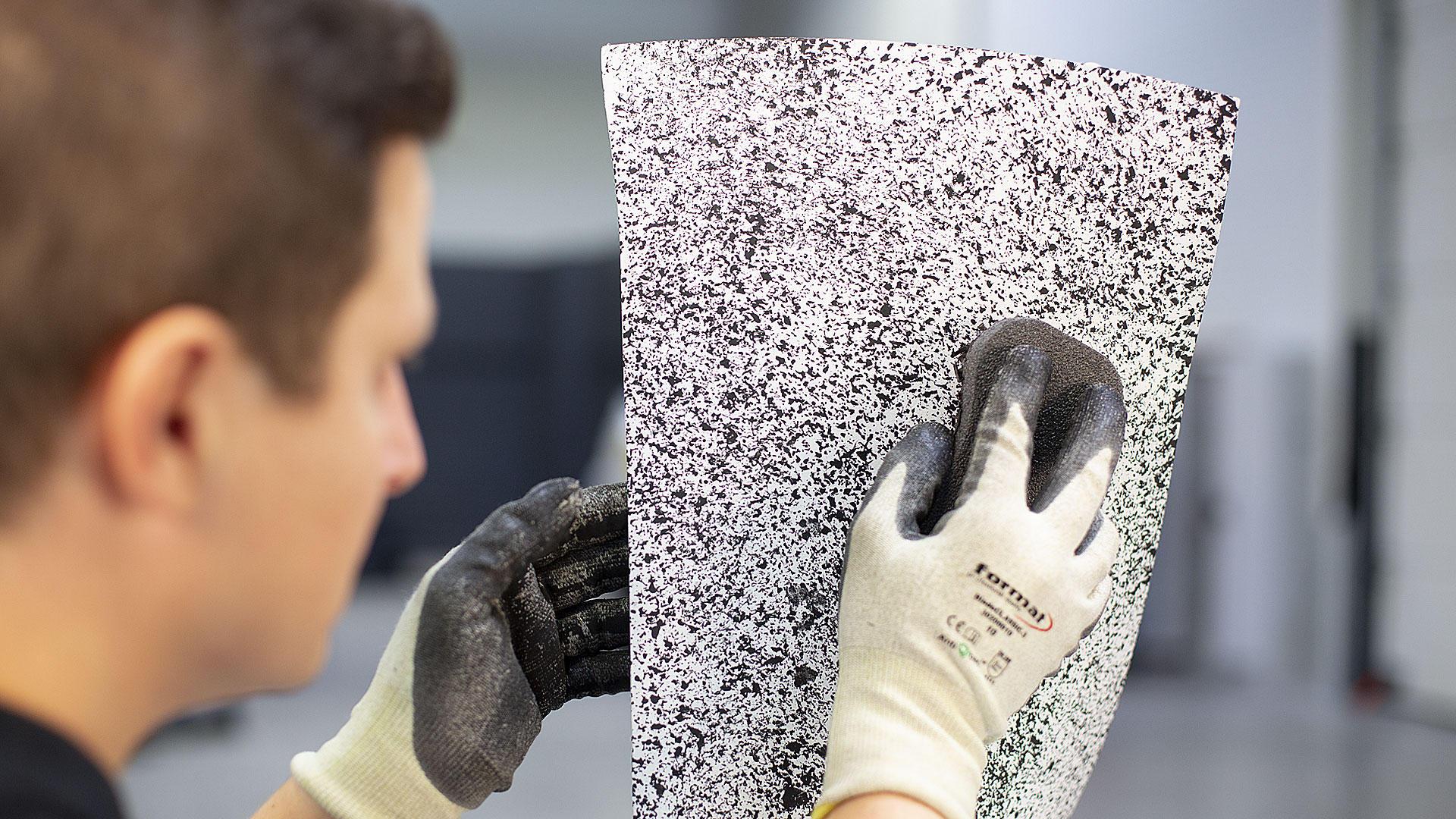

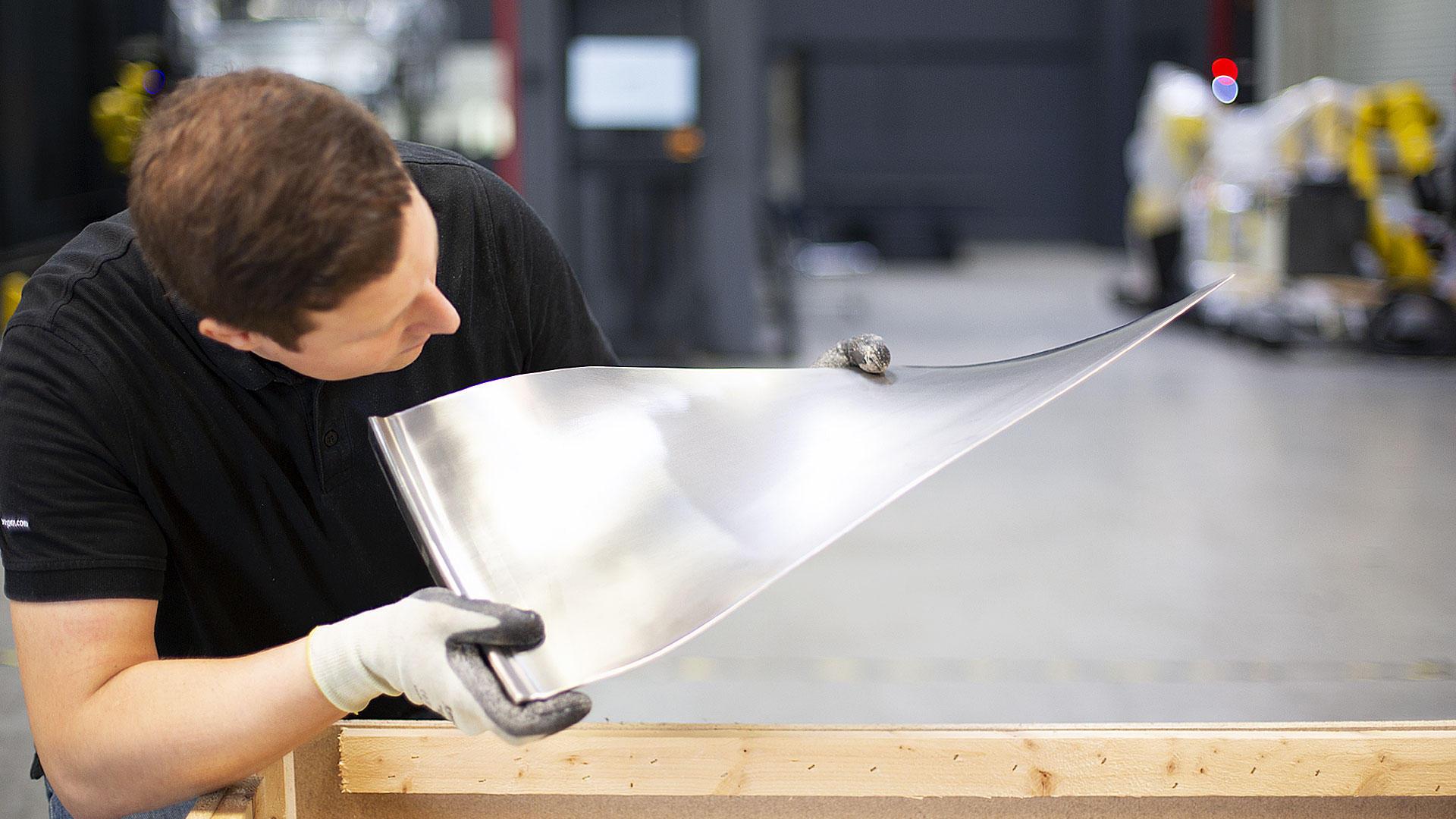

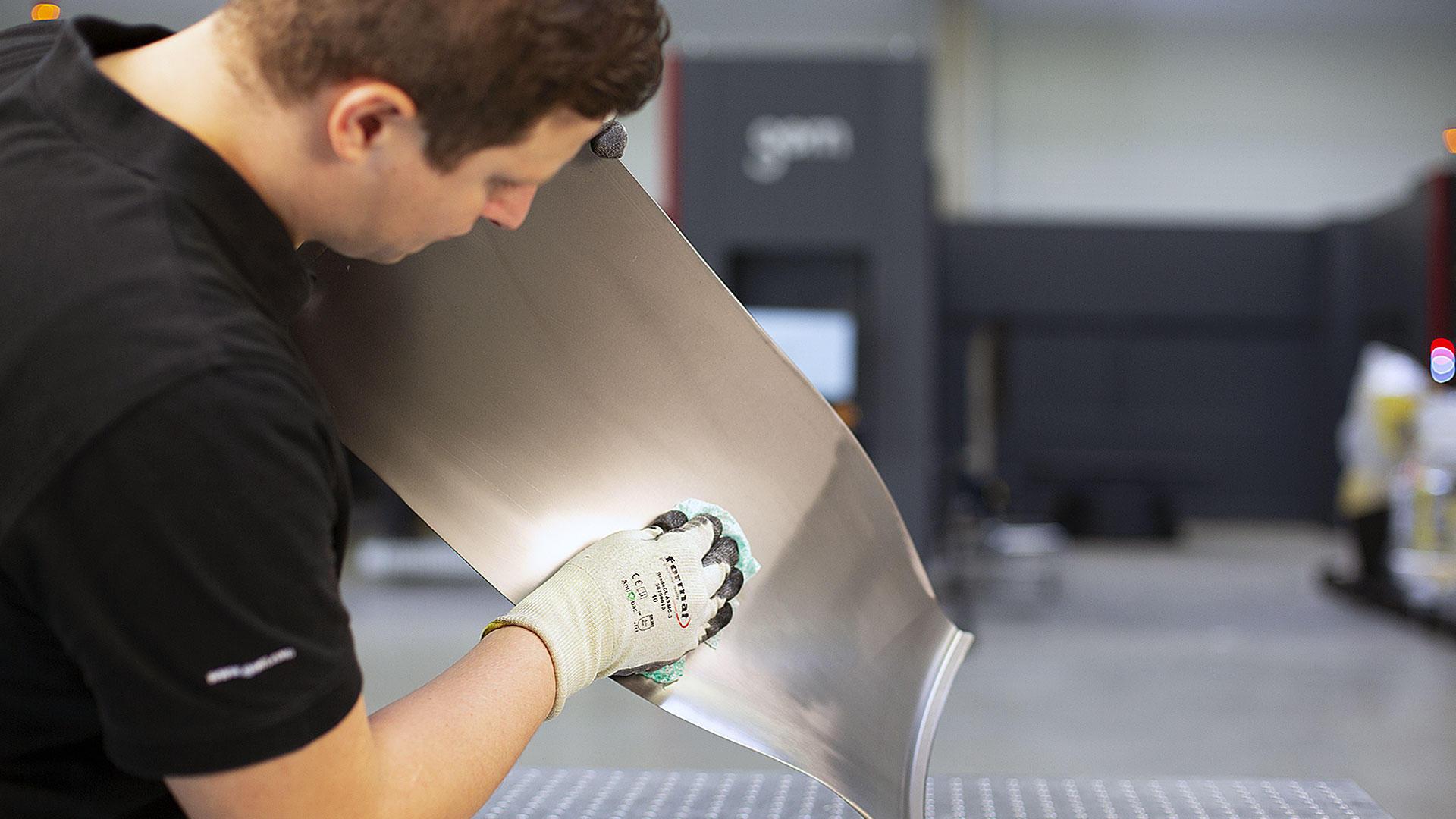

ขั้นตอนที่ 1: การเตรียมวัตถุในการวัด

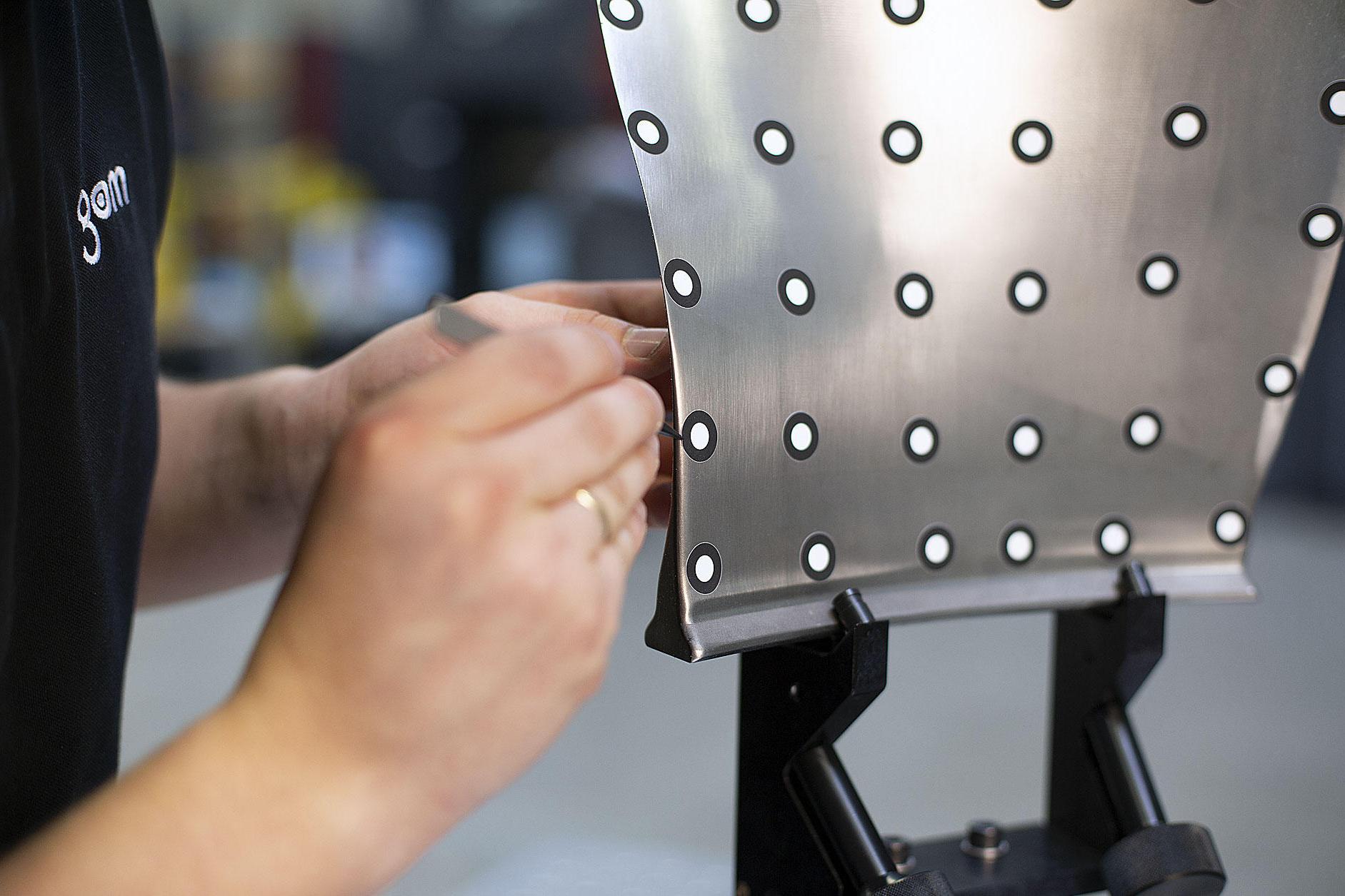

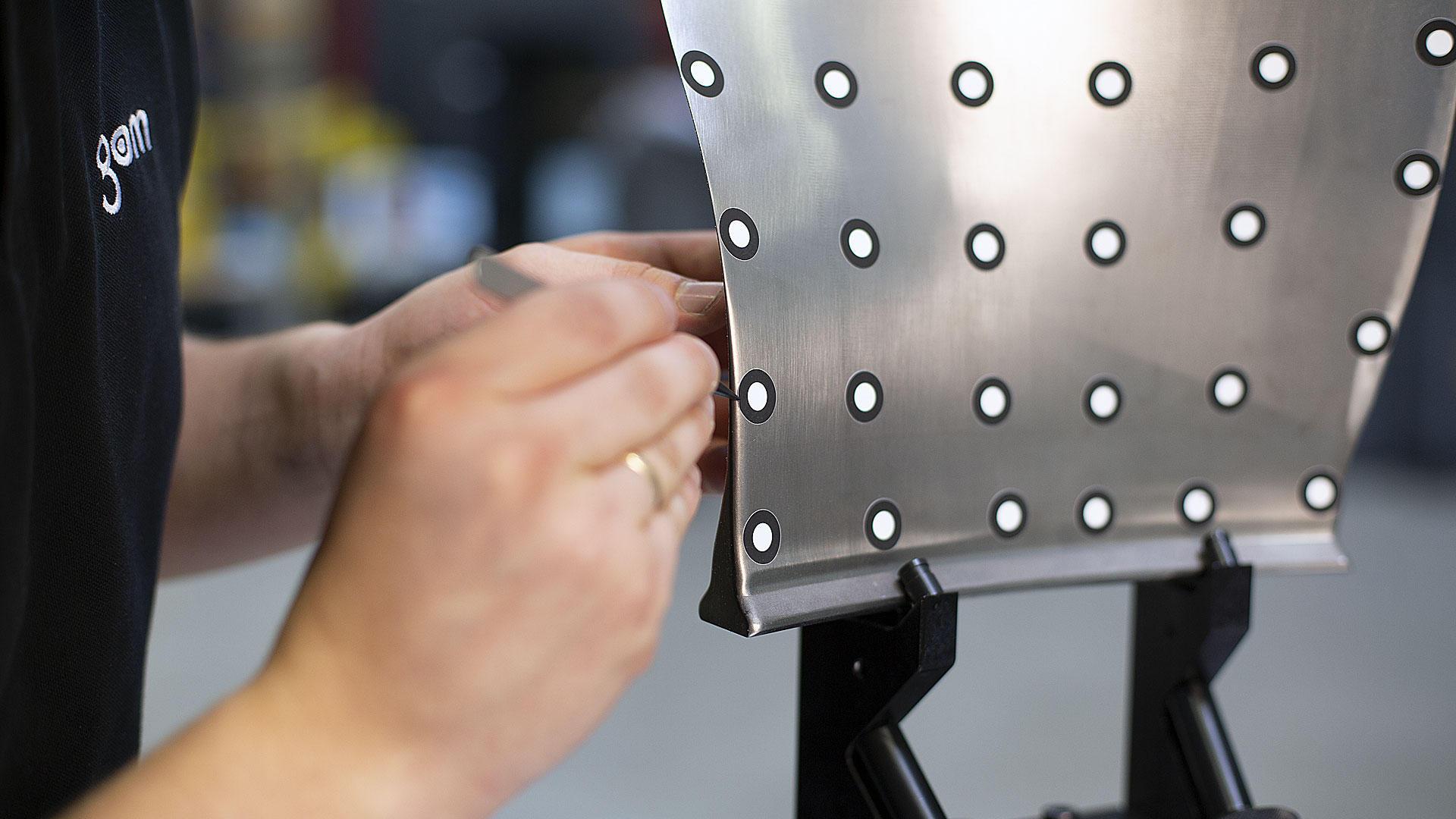

ARAMIS ใช้เครื่องหมายจุดอ้างอิงกาวที่มีน้ำหนักเบามากเพื่อวัดและติดตามพิกัด 3 มิติในอากาศ เนื่องจากหลักการแบบไม่สัมผัสของระบบการวัด จึงไม่จำเป็นต้องเดินสายไฟของเซนเซอร์ใดๆ ซึ่งตรงข้ามกับเครื่องวัดความเร่งแบบดั้งเดิม เครื่องหมายจุดอ้างอิงแต่ละจุดจะให้ข้อมูลการเคลื่อนตัวในทิศทางเชิงพื้นที่ทั้ง 3 ทิศทาง พร้อมทั้งวัดข้อมูลความเร็วและความเร่ง โดยทั่วไปแล้ว สามารถใช้เครื่องหมายจุดอ้างอิงได้หลายร้อยตัวกับวัตถุที่ต้องการทดสอบได้ เนื่องจากการติดสติกเกอร์ทำได้รวดเร็วและง่ายดายและมีน้ำหนักเบา สิ่งนี้ส่งผลให้เกิดความหนาแน่นของข้อมูลสำหรับการวิเคราะห์การสั่นสะเทือนที่ตามมาสูง

  • การทดสอบแรงกระแทกของค้อน ARAMIS
  • การทดสอบแรงกระแทกของค้อน ARAMIS
  • การทดสอบแรงกระแทกของค้อน ARAMIS
  • การทดสอบแรงกระแทกของค้อน ARAMIS

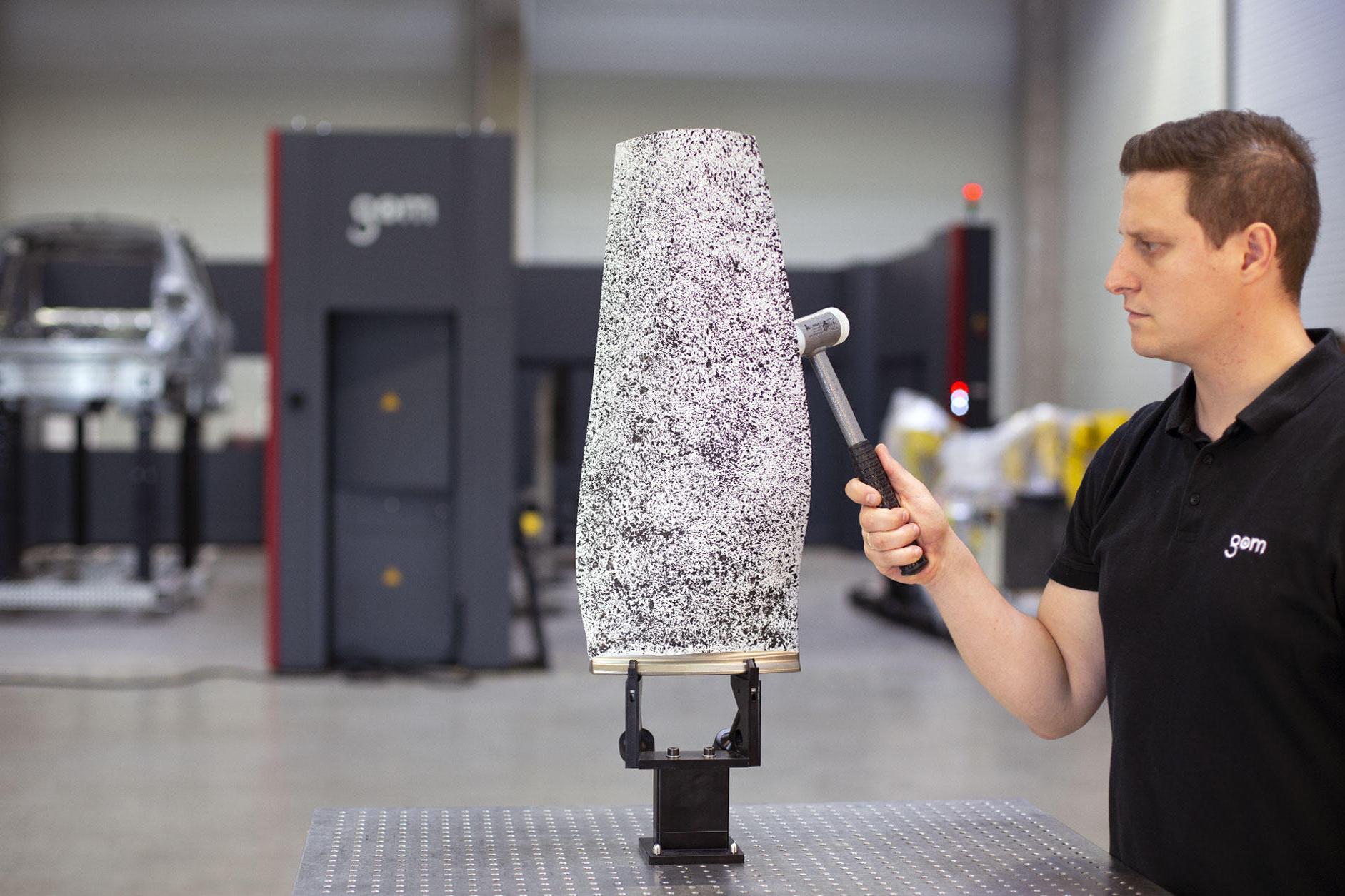

ขั้นตอนที่ 2: การวัด ARAMIS ของการทดสอบแรงกระแทกของค้อน

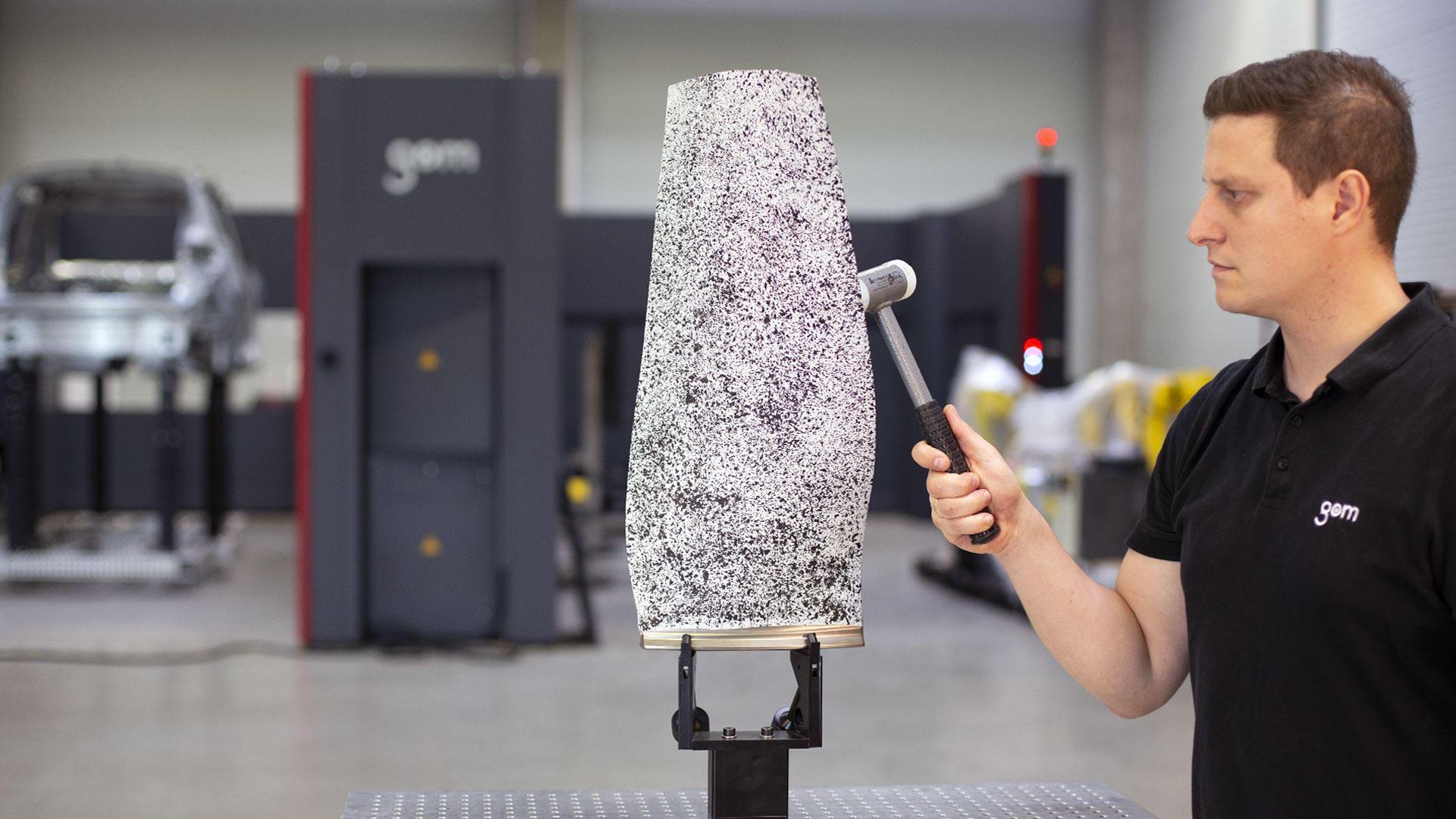

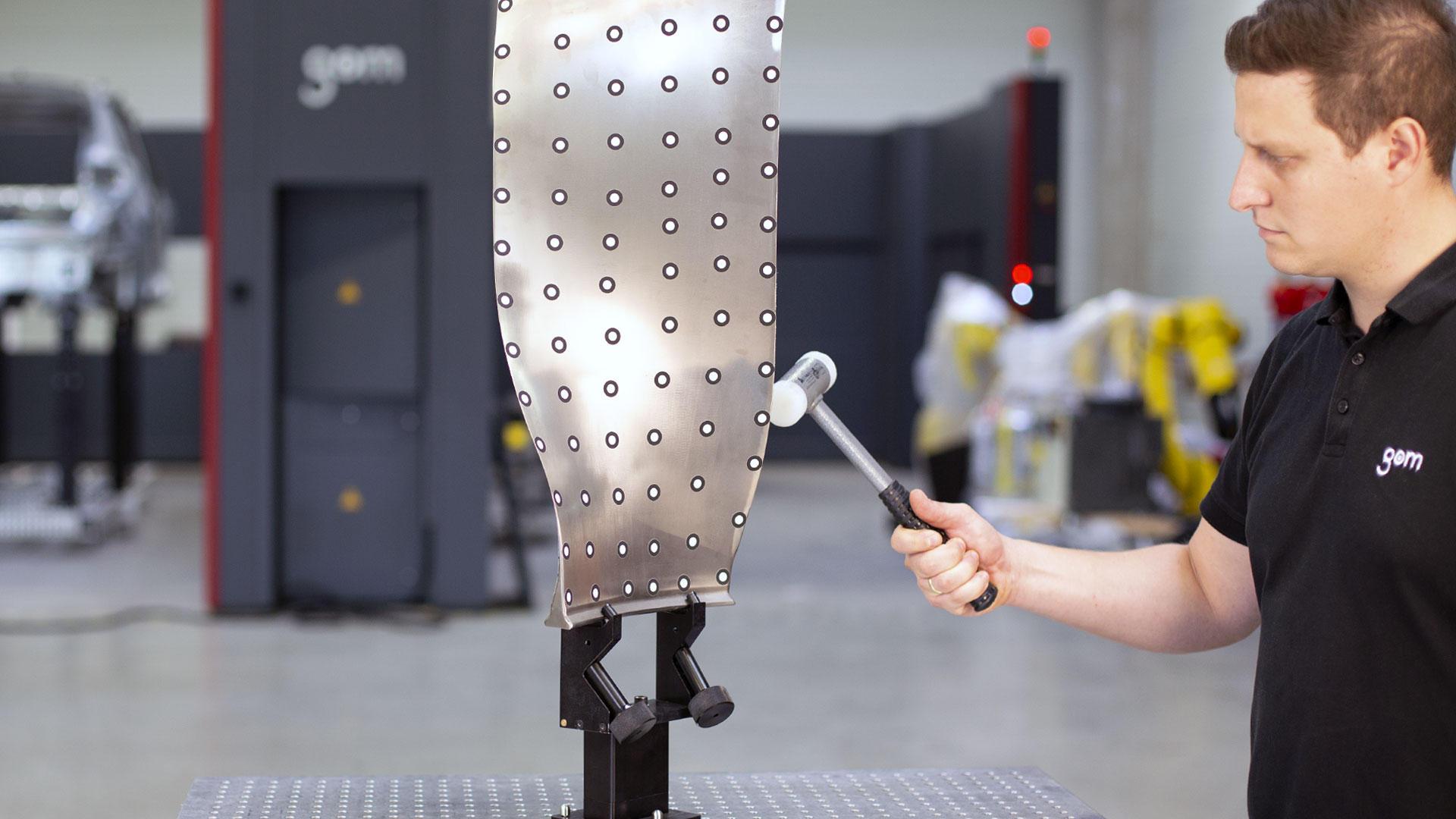

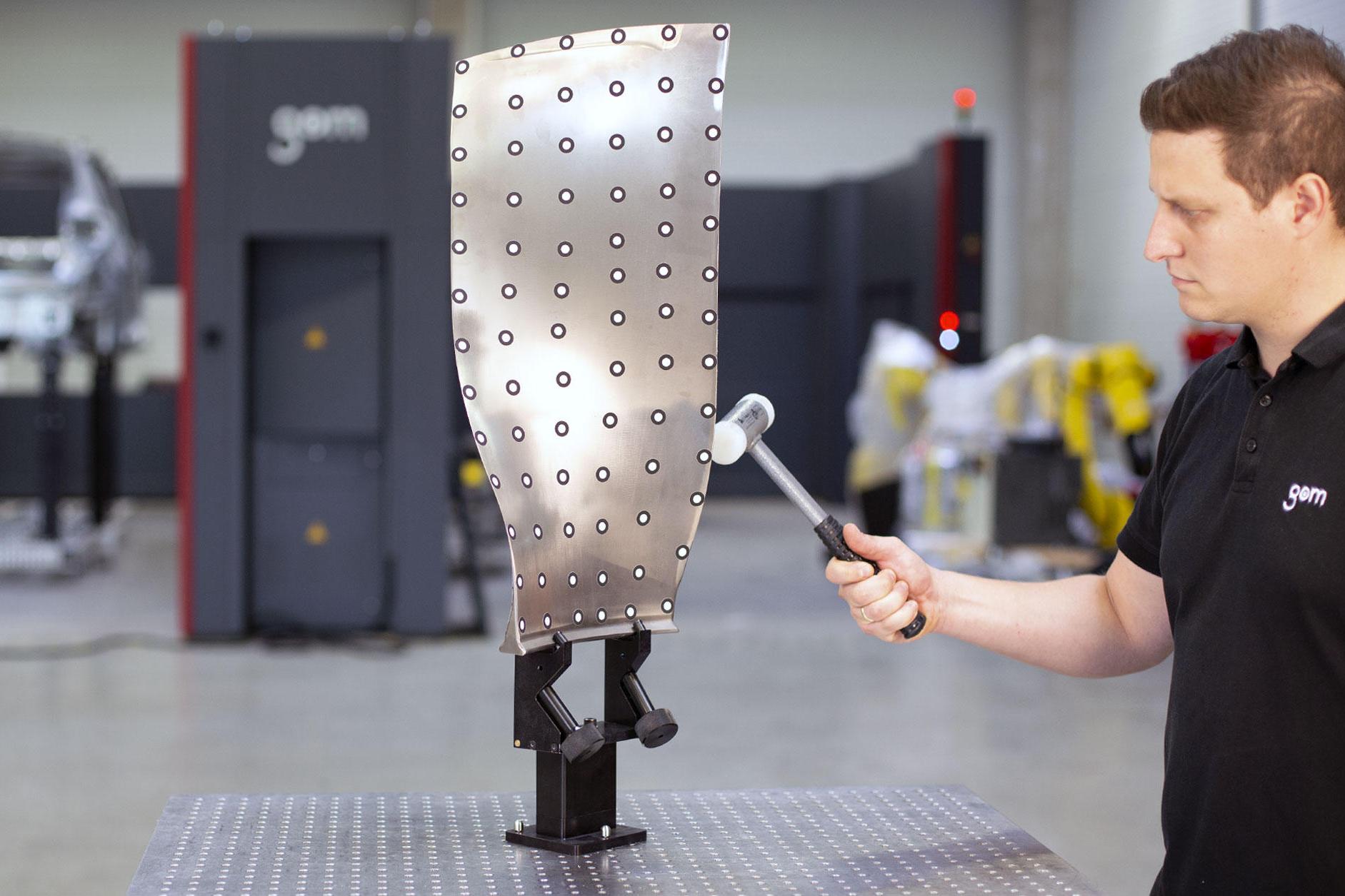

การทดสอบแรงกระแทกของค้อนถูกนำมาใช้กันอย่างแพร่หลายในการวิเคราะห์การสั่นสะเทือน เหตุการณ์การกระแทกของค้อนจะกระตุ้นใบพัดเครื่องยนต์ด้วยการสั่นสะเทือนชั่วขณะและทำให้สามารถระบุความถี่ของเสียงสะท้อนได้ เป็นที่ทราบกันดีจากการจำลองเชิงตัวเลขว่าใบพัดเครื่องยนต์ควรจะแสดงเสียงสะท้อนที่สำคัญที่สุดในช่วงความถี่สูงถึง 1500 Hz ดังนั้นระบบ ARAMIS จึงวัดด้วยความถี่การสุ่มตัวอย่างที่สูงกว่าถึง 10 เท่าเป็น 15,000 เฟรมต่อวินาที

  • ขั้นตอนที่ 3: การวิเคราะห์การสั่นสะเทือน

ขั้นตอนที่ 3: การวิเคราะห์การสั่นสะเทือน

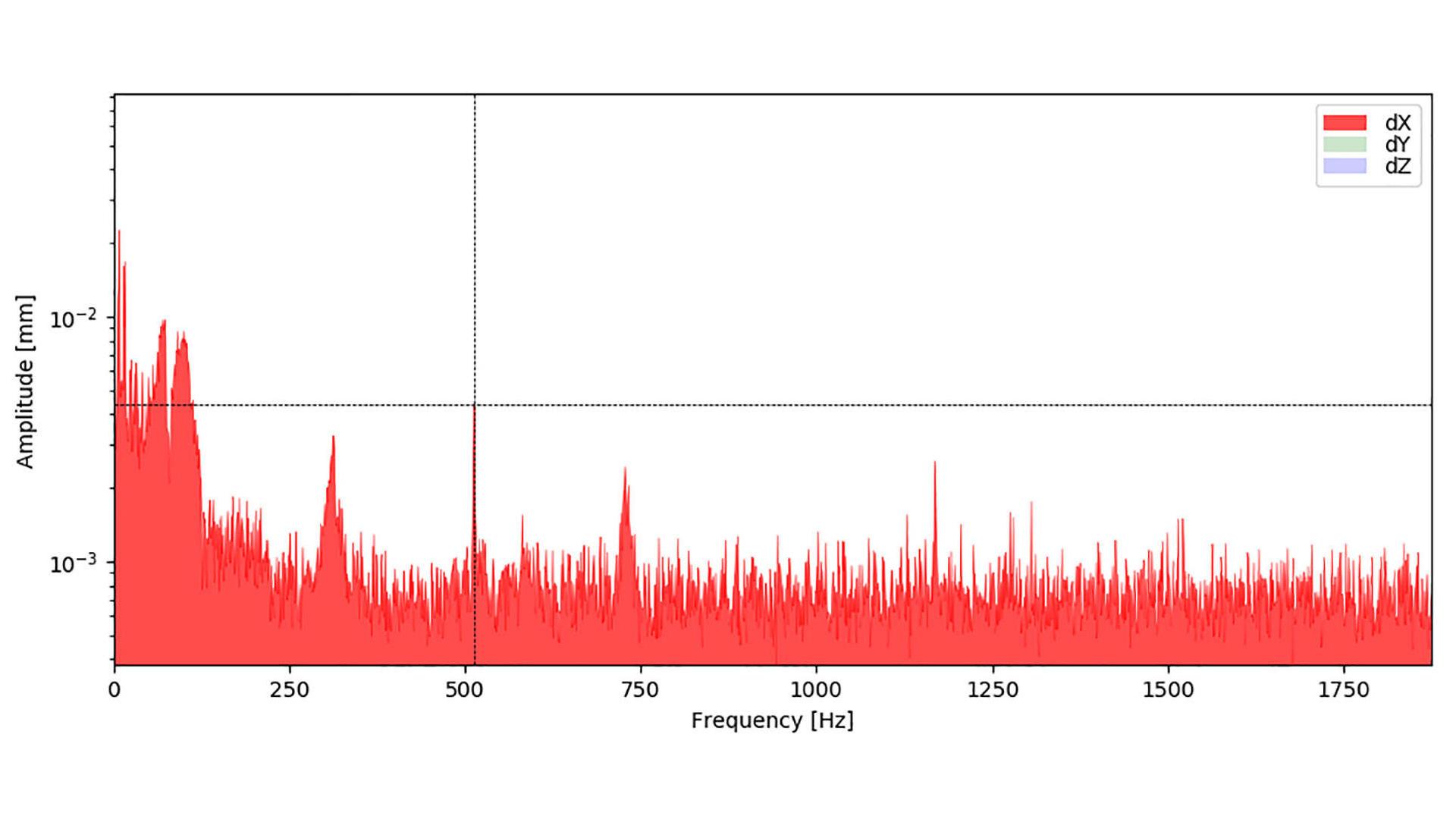

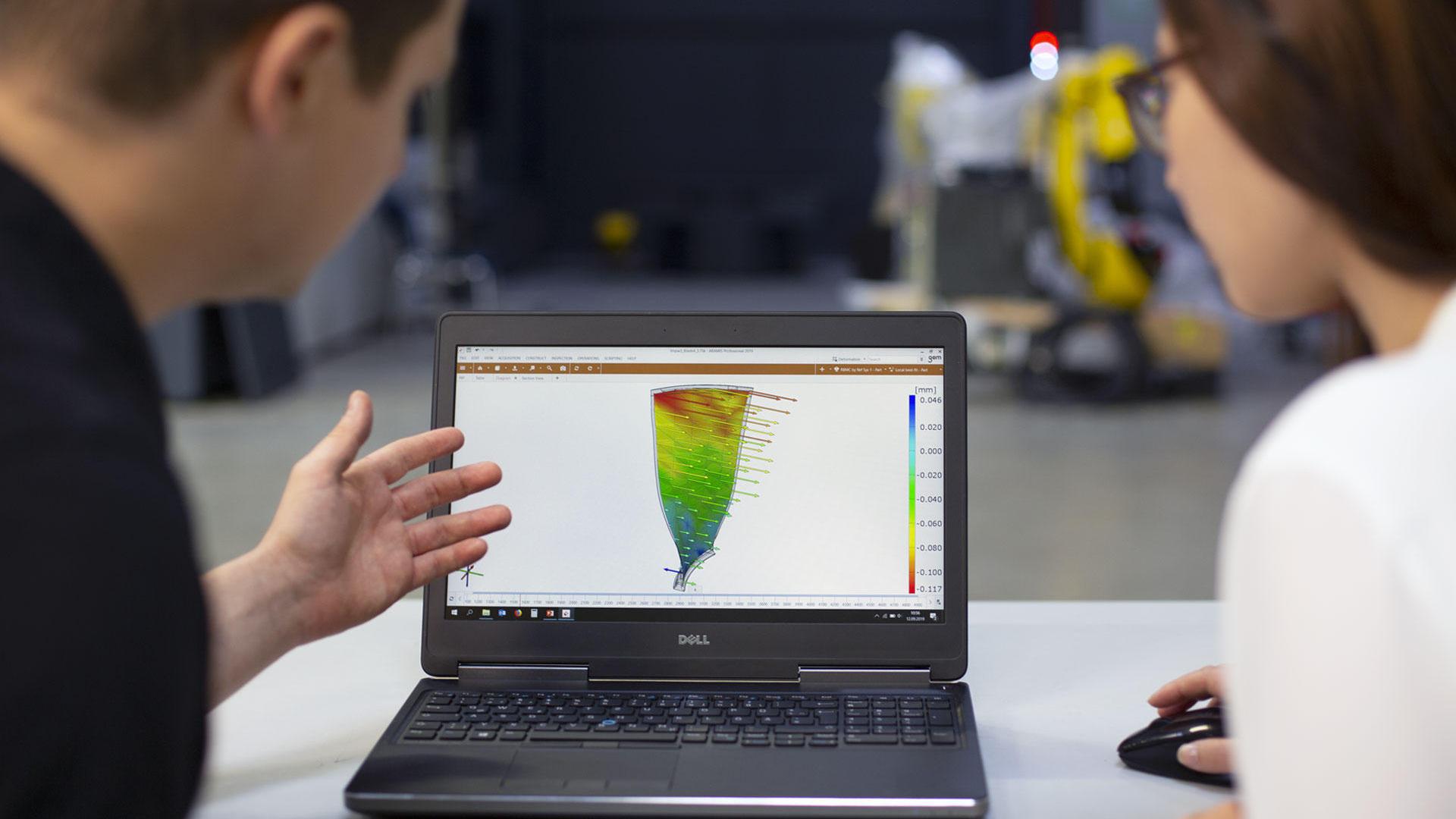

ระบบวัดแบบออปติคอล ARAMIS ให้ข้อมูลที่แม่นยำเกี่ยวกับการย้ายที่แบบ 3 มิติ เครื่องมือวิเคราะห์แบบบูรณาการใช้ข้อมูลนี้เพื่อคำนวณฟังก์ชันการตอบสนองความถี่ซึ่งช่วยให้สามารถระบุความถี่เสียงสะท้อนของใบพัดได้ นอกจากนี้ ARAMIS ยังคำนวณรูปทรงการเบี่ยงเบนในการทำงานของใบพัดเครื่องยนต์สำหรับแต่ละความถี่ที่อยู่ในสเปกตรัมการกระตุ้นอีกด้วย สิ่งนี้ช่วยให้สามารถแยกค่าแอมพลิจูดสำหรับจุดวัดหลายร้อยจุดที่บันทึกพร้อมกันในระหว่างการวัดการสั่นสะเทือนที่จางหายไป

  • ขั้นตอนที่ 4: เปรียบเทียบกับการจำลองเชิงตัวเลขของรูปทรงโหมดและการตัดสินใจ: ปลอดภัยในการบินหรือไม่

ขั้นตอนที่ 4: เปรียบเทียบกับการจำลองเชิงตัวเลขของรูปทรงโหมดและการตัดสินใจ: ปลอดภัยในการบินหรือไม่

เมื่อกำหนด ODS (รูปทรงการเบี่ยงเบนในการทำงาน) ใน ZEISS INSPECT Correlate ก็จะเปิดใช้งานการเปรียบเทียบกับรูปทรงโหมดจำลอง ในกรณีที่มีความแตกต่างอย่างมีนัยสำคัญในความถี่เสียงสะท้อนที่มีลักษณะเฉพาะระหว่างรูปทรงของโหมดและ ODS ที่วัดได้ แสดงว่าใบพัดเครื่องยนต์มีข้อบกพร่องและจำเป็นต้องเปลี่ยนใหม่
