กังหันลม

โดยปกติแล้ว ชิ้นส่วนแต่ละชิ้นของกังหันลมจะผลิตในสถานที่ที่แตกต่างกัน และมักจะนำมารวมกันเป็นครั้งแรกที่สถานที่ติดตั้งในทะเลหลวง การควบคุมอุปกรณ์เชื่อมต่อและพื้นผิวการติดตั้งของเสาและฐานรากอย่างอิสระก่อนการติดตั้งเป็นสิ่งสำคัญ เพราะปัญหาที่เกิดขึ้นในไซต์งานทำให้การติดตั้งนอกชายฝั่งยากขึ้นมาก เพื่อรับประกันการติดตั้งกังหันลมนอกชายฝั่งอย่างราบรื่น ระบบวัดแบบออปติคอล TRITOP ใช้เพื่อตรวจสอบและทวนสอบพื้นผิวการติดตั้งและสลักเกลียว

  • ฐานรากคอนกรีตที่ยึดติดนอกชายฝั่ง
  • ตำแหน่งของสลักเกลียวยึดในฐานรากคอนกรีตและการเตรียมการสำหรับการวัด
  • ฐานรากคอนกรีตที่ยึดติดนอกชายฝั่ง

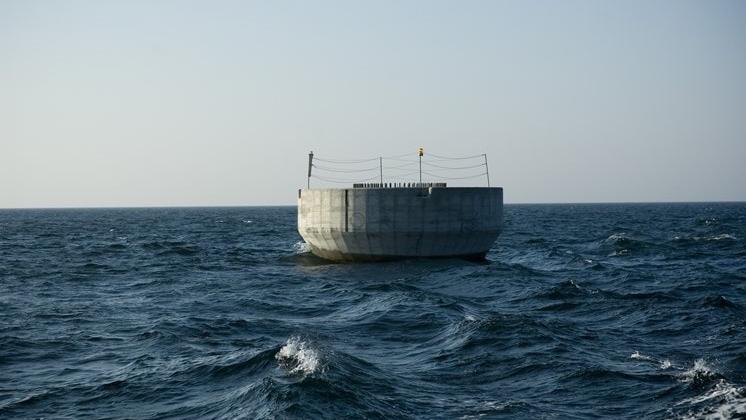

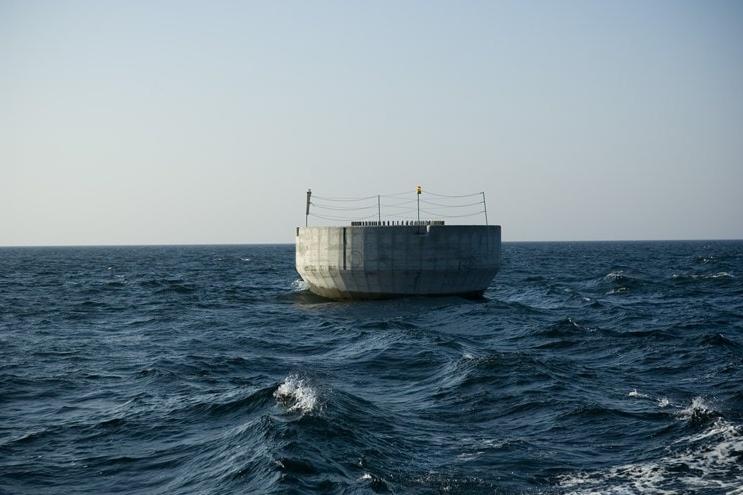

    ฐานรากคอนกรีตที่ยึดติดนอกชายฝั่ง

  • ตำแหน่งของสลักเกลียวยึดในฐานรากคอนกรีตและการเตรียมการสำหรับการวัด

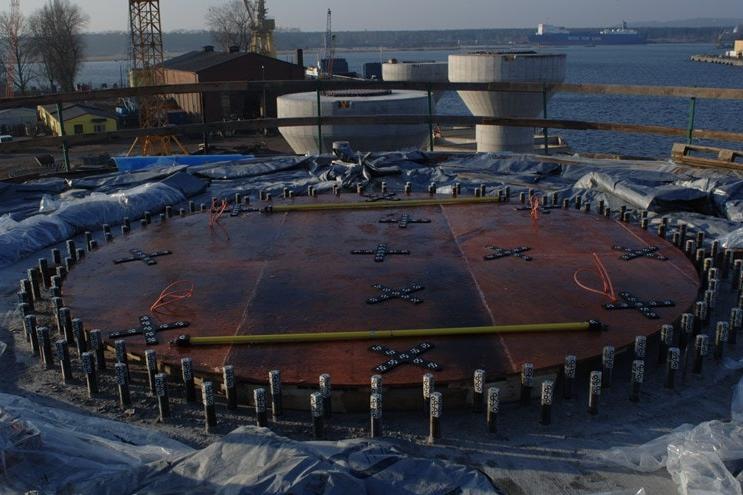

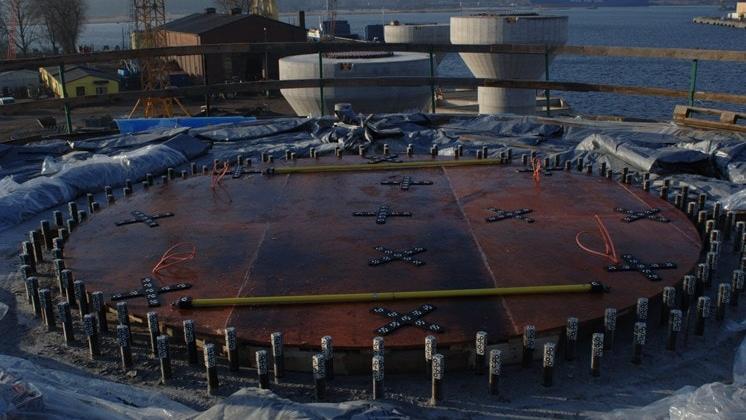

    ตำแหน่งของสลักเกลียวยึดในฐานรากคอนกรีตและการเตรียมการสำหรับการวัด

การตรวจสอบสลักเกลียวยึดในฐานรากนอกชายฝั่ง

ฐานรากคอนกรีตพิเศษถูกสร้างขึ้นบนบกเพื่อการติดตั้งกังหันลมนอกชายฝั่ง ฐานรากเหล่านี้มีความสูงมากกว่า 20 เมตรและมีแท่นด้านบนที่มีเส้นผ่านศูนย์กลางประมาณ 10 เมตร หลังจากเสร็จสิ้นแล้ว ฐานรากจะถูกลากไปยังปลายทางนอกชายฝั่ง และยึดติดกับพื้นใต้ทะเลโดยมีขอบด้านบนของแท่นสูงจากผิวน้ำ 2-4 เมตร กังหันลมมีความสูงมาก ทำให้ต้องมีเสาที่ประกอบด้วยส่วนหลายส่วน ชิ้นส่วนของเสาเหล่านี้จำเป็นต้องขนส่งไปยังปลายทางนอกชายฝั่งด้วยเช่นกัน จากนั้นจึงสร้างขึ้นโดยตรงที่ไซต์งานโดยใช้เครนลอยน้ำพิเศษ สำหรับการติดตั้งส่วนเสาที่อยู่ด้านล่างสุด สลักเกลียวเหล็ก 120 ตัวที่จัดวางเป็นวงกลมสองวงจะถูกฝังอยู่ในฐานรากคอนกรีต

เนื่องจากฐานรากและชิ้นส่วนเสาถูกผลิตขึ้นจากสถานที่คนละแห่ง การทดสอบการติดตั้งบนฝั่งจึงเป็นไปไม่ได้เสมอไป หากสลักเกลียวยึดในฐานรากไม่พอดีกับรูปแบบของรูในส่วนล่างสุดของหอ ก็จะต้องทำการปรับเปลี่ยนที่ไซต์งานซึ่งจะใช้เวลานาน การติดตั้งเสาในทะเลหลวงเป็นสิ่งที่ยากมาก ไม่ต้องพูดถึงการปรับเปลี่ยนต่าง ๆ ที่ไซต์งานเพิ่มเติมอีก เนื่องจากการใช้เครนลอยน้ำมีค่าใช้จ่ายสูงมาก สถานการณ์เช่นนี้ทำให้เกิดค่าใช้จ่ายเพิ่มเติมที่สูงมากและเกิดความล่าช้าเป็นอย่างมากด้วย
เพื่อหลีกเลี่ยงปัญหาดังกล่าว สามารถใช้ระบบการวัดแบบออปติคอล TRITOP เพื่อตรวจสอบและทวนสอบสลักเกลียวโดยตรงหลังจากเสร็จสิ้นการวางรากฐานบนฝั่ง เช่นเดียวกับหลังจากการยึดบนทะเลหลวง โดยมีการควบคุมการเบี่ยงเบนตำแหน่งภายในความแม่นยำที่กำหนดที่ระดับ 1/10 มิลลิเมตร

สภาวะที่รุนแรง เช่น พื้นที่จำกัด และระยะการวัดบนฐานรากคอนกรีต ลมแรง หรือการขาดแหล่งจ่ายไฟ จะไม่ก่อให้เกิดความท้าทายใด ๆ ต่อระบบ TRITOP แบบเคลื่อนที่ที่มีความกะทัดรัด สลักเกลียวยึดที่อยู่ในตำแหน่งที่ไม่ถูกต้องหรือเอียงในฐานรากจะสามารถระบุได้อย่างรวดเร็วและมีความแม่นยำตามที่กำหนด เพื่อให้สามารถแก้ไขตำแหน่งของสลักเกลียวได้ก่อนที่จะเริ่มกระบวนการติดตั้งเสาต่อไป

  • การวัดสลักเกลียวยึด 120 ตัว

    การวัดสลักเกลียวยึด 120 ตัวด้วยระบบ TRITOP ในทะเลหลวง

การวัดด้วยระบบ TRITOP ที่ใช้เทคนิคโฟโตแกรมเมตรี

สำหรับการวัด จะจัดวางเครื่องหมายการวัดและแถบมาตราส่วนสองแถบบนฐานรากโดยตรง ในขณะเดียวกัน จะใช้อะแดปเตอร์ที่กำหนดเองสำหรับการวัดสลักเกลียวในส่วนกระบอก รู ทรงกลม และเส้นขอบ จากนั้นจะใช้กล้องที่ใช้เทคนิคโฟโตแกรมเมตรีของระบบ TRITOP เพื่อถ่ายภาพพื้นที่การวัดจากมุมมองต่าง ๆ

ในระหว่างลำดับการวัด ภาพจะถูกถ่ายโอนไปยังแล็ปท็อปโดยอัตโนมัติ ภาพ 2 มิติที่ถ่ายได้ทั้งหมดจะทำให้สามารถคำนวณพิกัด 3 มิติของเครื่องหมายวัดได้โดยตรงโดยใช้การปรับแบบ bundle adjustment แถบมาตราส่วนที่ได้รับการรับรองสองแถบรับประกันความถูกต้องของผลการวัด และหลีกเลี่ยงข้อผิดพลาดที่เกิดจากการต่อภาพ ทันทีหลังจากการถ่ายโอนภาพ พิกัด 3 มิติของสลักเกลียวยึดทั้งหมด 120 ตัวจะถูกคำนวณในซอฟต์แวร์ TRITOP ภายในไม่กี่นาทีตามรูปแบบจุดที่ไม่ซ้ำกันของอะแดปเตอร์ ในขณะที่โครงการได้รับการประเมินในไซต์งานก็จะสามารถตรวจสอบความสำเร็จหรือข้อมูลที่ขาดหายไปได้ทันที

ขึ้นอยู่กับการกำหนดลักษณะของอะแดปเตอร์จะสามารถคำนวณจุดเดียวหรือแกนของสลักเกลียวยึดได้ เพื่อกำหนดตำแหน่งหรือทิศทางของสลักเกลียวยึดเดี่ยวแต่ละตัว ซอฟต์แวร์ TRITOP ช่วยให้ผู้ใช้สามารถสร้างรายงานการวัด เช่นเดียวกับการส่งออกข้อมูลการวัดเป็นตาราง สามารถปรับแต่งเทมเพลตรายงานสำหรับงานวัดแต่ละงานได้

  • รายงานการวัดใน TRITOP

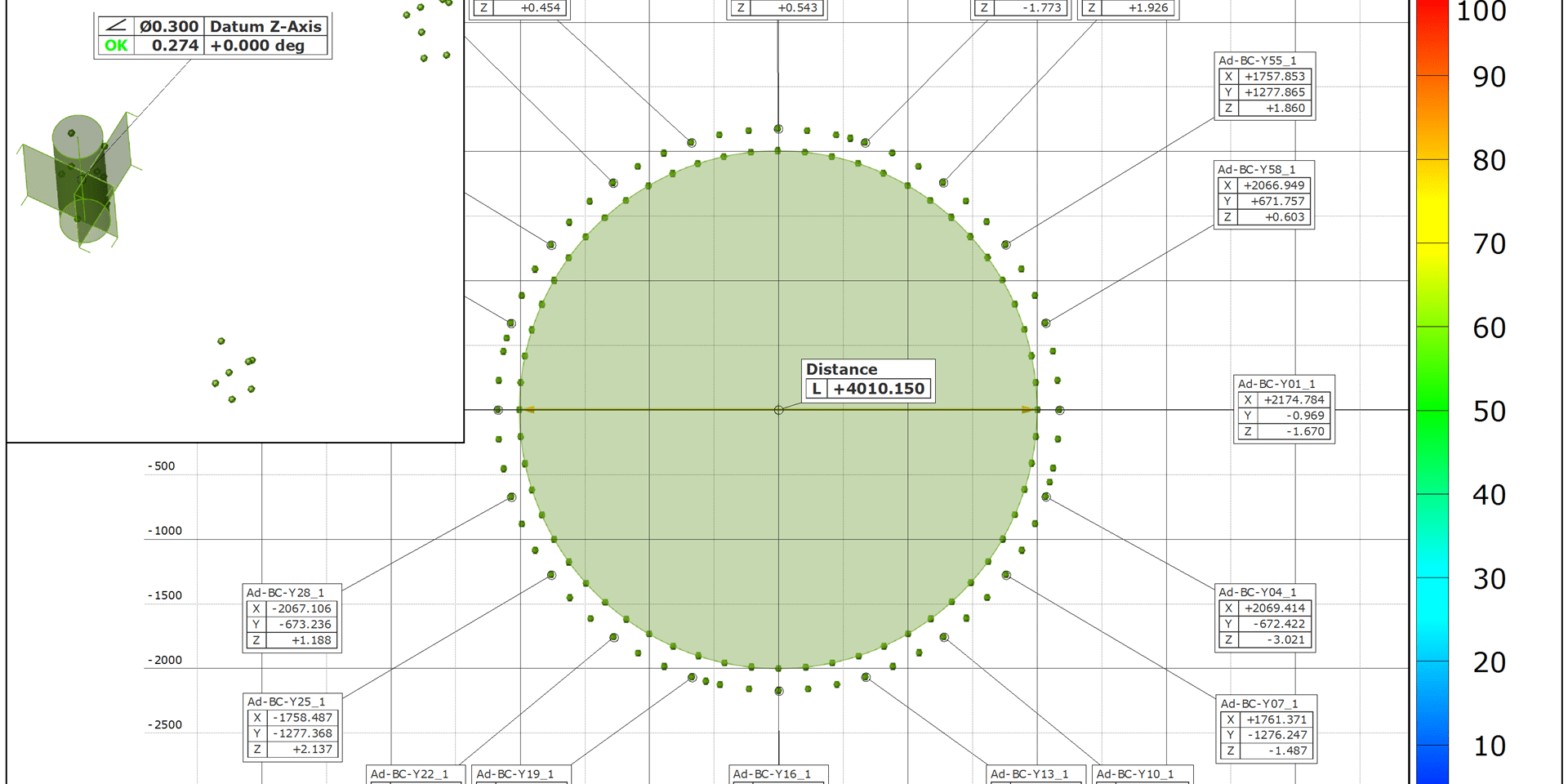

    รายงานการวัดในซอฟต์แวร์ ZEISS INSPECT พร้อมตำแหน่งของสลักเกลียวยึดและรายละเอียด GD&T

ระบบ TRITOP มีความคล่องตัวและยืดหยุ่นมาก ทั้งอุปกรณ์ซึ่งประกอบด้วยเคสกล้อง แล็ปท็อป และเคสแถบมาตราส่วน จะสามารถพกพาได้ง่ายโดยบุคคลคนเดียว ขั้นตอนการวัดจะต้องใช้ผู้ปฏิบัติงานเพียงคนเดียวเช่นกัน การเตรียมการสำหรับการวัดใช้เวลาน้อยกว่า 30 นาที และการวัดเองจะใช้เวลาประมาณ 10 นาที ดังนั้น แต่ละฐานรากจะใช้เวลาประมาณหนึ่งชั่วโมง รวมถึงเวลาการขนส่งทางเรือไปยังแท่นถัดไป

ระบบการวัด TRITOP ที่พกพาได้ง่ายช่วยให้สามารถวัดและตรวจสอบสลักเกลียวยึดและพื้นผิวการติดตั้งได้อย่างแม่นยำ ด้วยวิธีนี้ ปัญหาที่อาจเกิดขึ้นจากสลักเกลียวยึดที่อยู่ในตำแหน่งที่ไม่ถูกต้องหรือเอียงก็จะสามารถถูกระบุและขจัดได้ก่อนการติดตั้ง ด้วยอุปกรณ์การวัดที่มีน้ำหนักเบาและขั้นตอนการวัดที่เรียบง่าย การตรวจสอบสลักเกลียวยึดมากกว่า 120 ตัวต่อแท่นจะสามารถทำได้โดยบุคคลคนเดียว การประเมินข้อมูลในไซต์งานรับประกันได้ว่าคุณลักษณะทั้งหมดจะได้รับการบันทึกอย่างสมบูรณ์และถูกต้อง

การใช้เทคโนโลยีการวัดแบบออปติคอลเพื่อตรวจสอบพื้นผิวการติดตั้งช่วยให้มั่นใจได้ว่าการติดตั้งกังหันลมนอกชายฝั่งเป็นไปอย่างราบรื่น และป้องกันค่าใช้จ่ายเพิ่มเติมที่สูงและประหยัดเวลา
