Connection elements จาก ZEISS

ความหลากหลายเพื่อระบบสไตลัสของคุณ

ZEISS นำเสนอ Connection elements ที่หลากหลายสำหรับการสร้างระบบสไตลัสที่ซับซ้อน กลุ่มผลิตภัณฑ์ของเรารวมถึงชิ้นส่วนลูกบาศก์ ชิ้นส่วนที่เป็นมุม ชิ้นส่วนข้อต่อที่ปรับได้ และองค์ประกอบการหมุน

ดาวน์โหลดข้อมูล

ซื้อเลย

ทำให้ระบบของคุณง่ายขึ้นด้วยตัวเชื่อมต่อที่น้อยลง
เพิ่มประสิทธิภาพความแข็งสำหรับการวัดแบบซีรีย์
เพิ่มความยืดหยุ่นด้วยองค์ประกอบที่เคลื่อนย้ายได้

Connection elements

การสร้างระบบสไตลัส

มีหลายวิธีในการรวมองค์ประกอบ โปรดสังเกตสิ่งต่อไปนี้:

มีจุดเชื่อมต่อให้น้อยที่สุดเท่าที่จะเป็นไปได้

ระบบสไตลัสควรประกอบด้วย Connection elements น้อยที่สุดเท่าที่จะเป็นไปได้ เนื่องจากแต่ละหน้าประสานอาจถูกแก้ได้ ซึ่งอาจนำไปสู่การสูญเสียความแข็ง จะดีกว่าเสมอหากคุณสามารถรวมหลายองค์ประกอบในองค์ประกอบเดียวได้ เช่น เอ็กซ์เทนชั่นและลูกบาศก์

ตัวเชื่อมต่อแบบคงที่สำหรับการวัดแบบซีรีย์

สำหรับการวัดแบบซีรีย์ควรจะมีตัวเชื่อมต่อแบบคงที่ เช่น ชิ้นส่วนมุมโม่ที่ผ่านการกัด เนื่องจากมุมไม่เปลี่ยนแปลงจากการทำงานอย่างต่อเนื่อง

องค์ประกอบที่เคลื่อนย้ายได้เพื่อความยืดหยุ่นสูงสุด

องค์ประกอบที่เคลื่อนย้ายได้ เช่น ส่วนประกอบข้อต่อ จะเพิ่มความยืดหยุ่นของระบบสไตลัส สามารถตั้งมุมใด ๆ ซ้ำได้ ตัวยึดแบบเรียวในตัวยังช่วยให้สามารถปรับการหมุนของมุมตันได้ ซึ่งจะรักษาความยืดหยุ่นของระบบสไตลัสเอาไว้

จุดเด่นของผลิตภัณฑ์

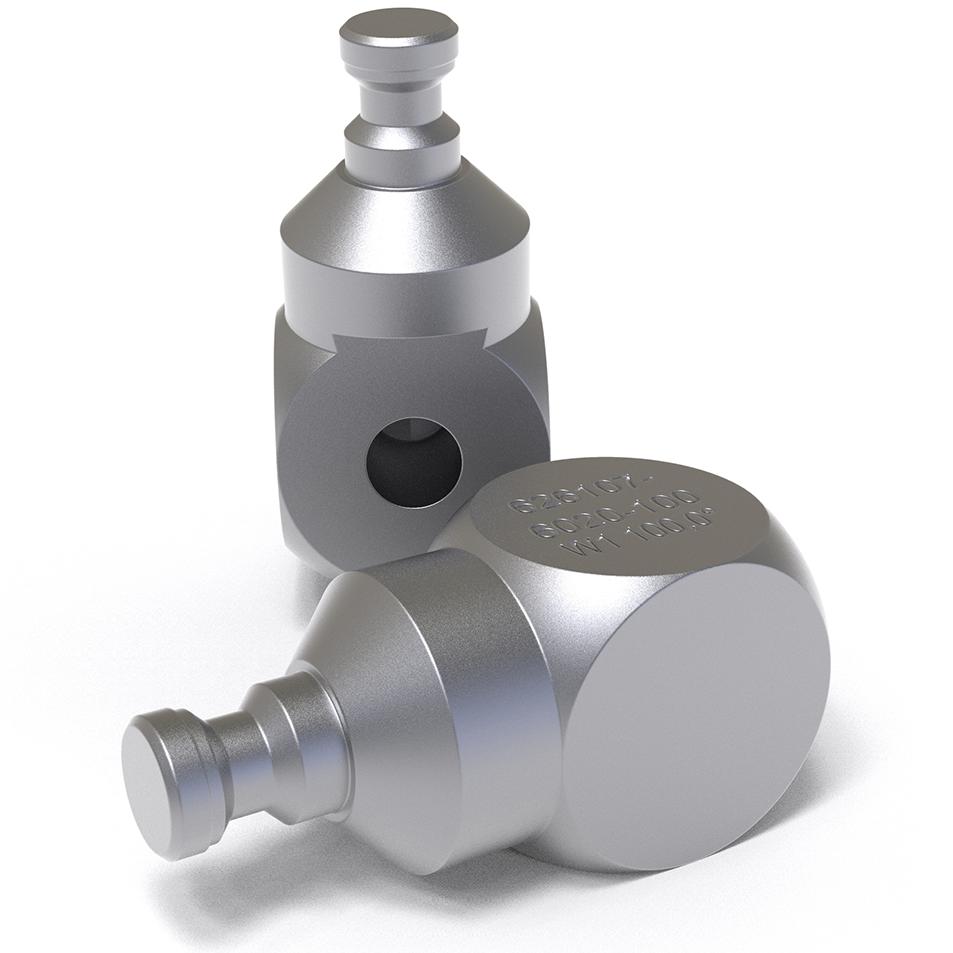

มุมที่ไม่ผ่านกระบวนการ
ชิ้นส่วนมุมหรือชิ้นส่วนมุมตันจะสามารถผลิตขึ้นได้โดยการตัดเฉือนอย่างง่ายจากมุมที่ไม่ผ่านกระบวนการของเรา นี่คือวิธีที่คุณสามารถทำชิ้นส่วนมุมของคุณขึ้นมาเองได้

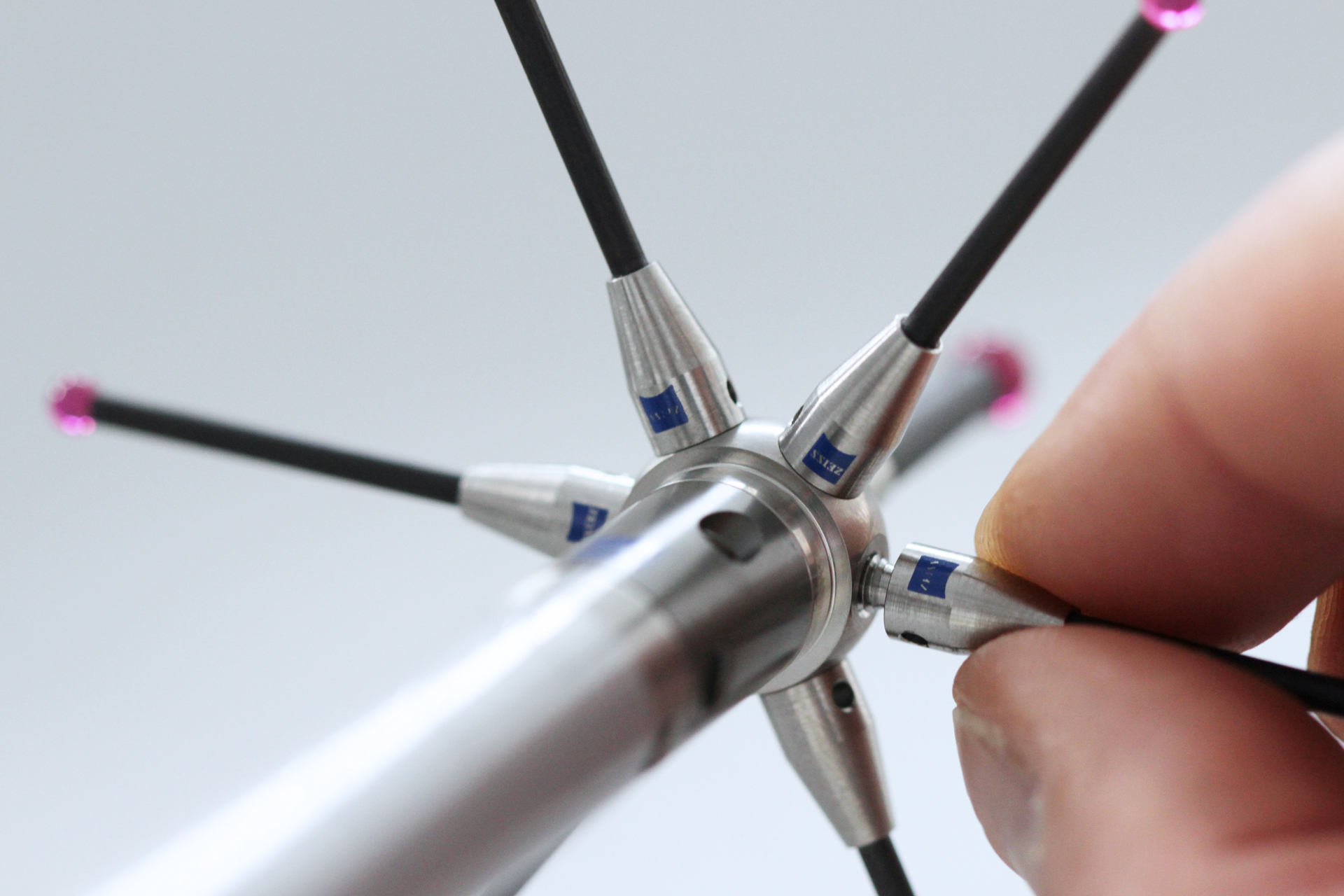

Connection elements กับอะแดปเตอร์ทรงกรวย
Connection elements M3 XXT ของเราใช้อะแดปเตอร์ทรงกรวยเป็นพื้นฐาน หมุดเกลียวภายในสามตัวพร้อมอินเทอร์เฟซ Torx ช่วยให้มั่นใจได้ถึงแรงหนีบที่สูง แม้ว่าจะมีการปรับเปลี่ยนหลายครั้ง องค์ประกอบการหมุนก็ยังสามารถปรับเปลี่ยนได้อย่างง่ายดาย

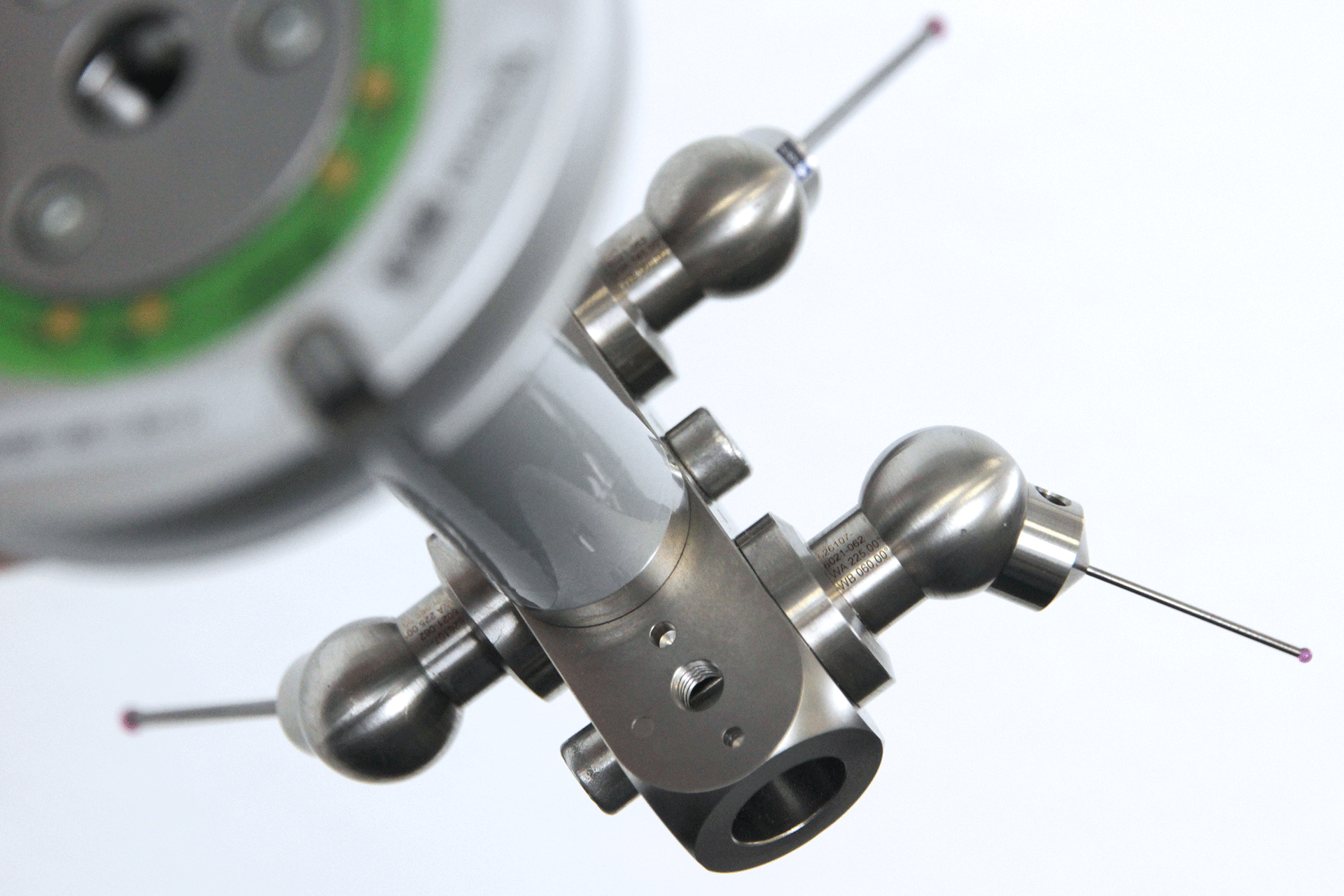

ตัวเชื่อมต่อ REACH CFX 3⁺
ด้วย Connection elements REACH CFX 3⁺ คุณจะได้รับระบบสไตลัสที่มีความแข็งสูงสุด นอกจากนี้ เรายังนำเสนอส่วนประกอบที่ปรับเปลี่ยนได้อย่างสมบูรณ์ซึ่งทำจากเอ็กซ์เทนชั่นที่สามารถเปลี่ยนได้และชิ้นส่วนปลายแบบหมุน ชิ้นส่วนมุม ข้อต่อ หรือสไตลัสรูปดาวจะถูกนำมาใช้แบบเลือกได้ และถูกตั้งให้อยู่ในมุมที่ต้องการได้ เราจะยึดการปรับมุมให้คุณ ตัวอย่างเช่น โดยการเชื่อมด้วยเลเซอร์ ซึ่งจะช่วยให้คุณมีระบบสไตลัสที่มีความเสถียรสูง
