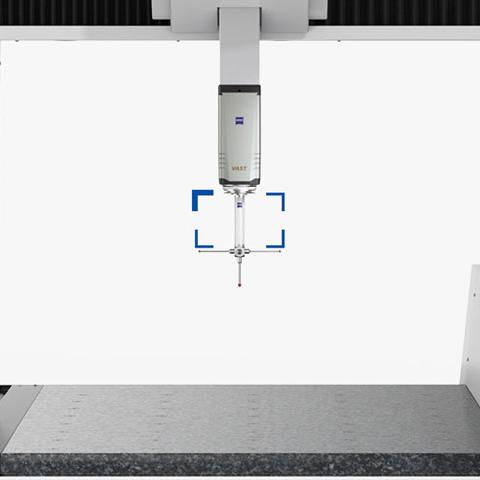

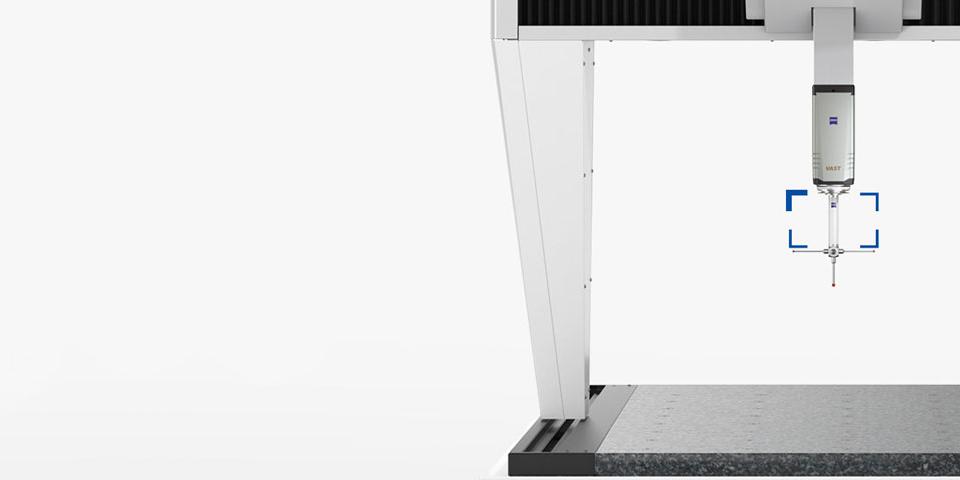

ZEISS REACH CFX

ชิ้นส่วนขนาดเล็ก ส่งผลต่อความแม่นยำที่ยิ่งขึ้น

ZEISS REACH CFX คือพอร์ตโฟลิโอของเอ็กซ์เทนชั่น (ข้อต่อ) คาร์บอนไฟเบอร์ที่ปรับแต่งสำหรับ CMM ต่างๆ เพื่อรักษาระดับความแม่นยำสูง

ดาวน์โหลดข้อมูล

ซื้อเลย

ผลลัพธ์ที่เชื่อถือได้
ผลผลิตที่เพิ่มขึ้น
ได้รับการรับรองสำหรับทุกสภาพแวดล้อมในการวัด

พอร์ตโฟลิโอ ZEISS REACH CFX

สามระดับความแม่นยำที่ตรงกับ CMM ของคุณ

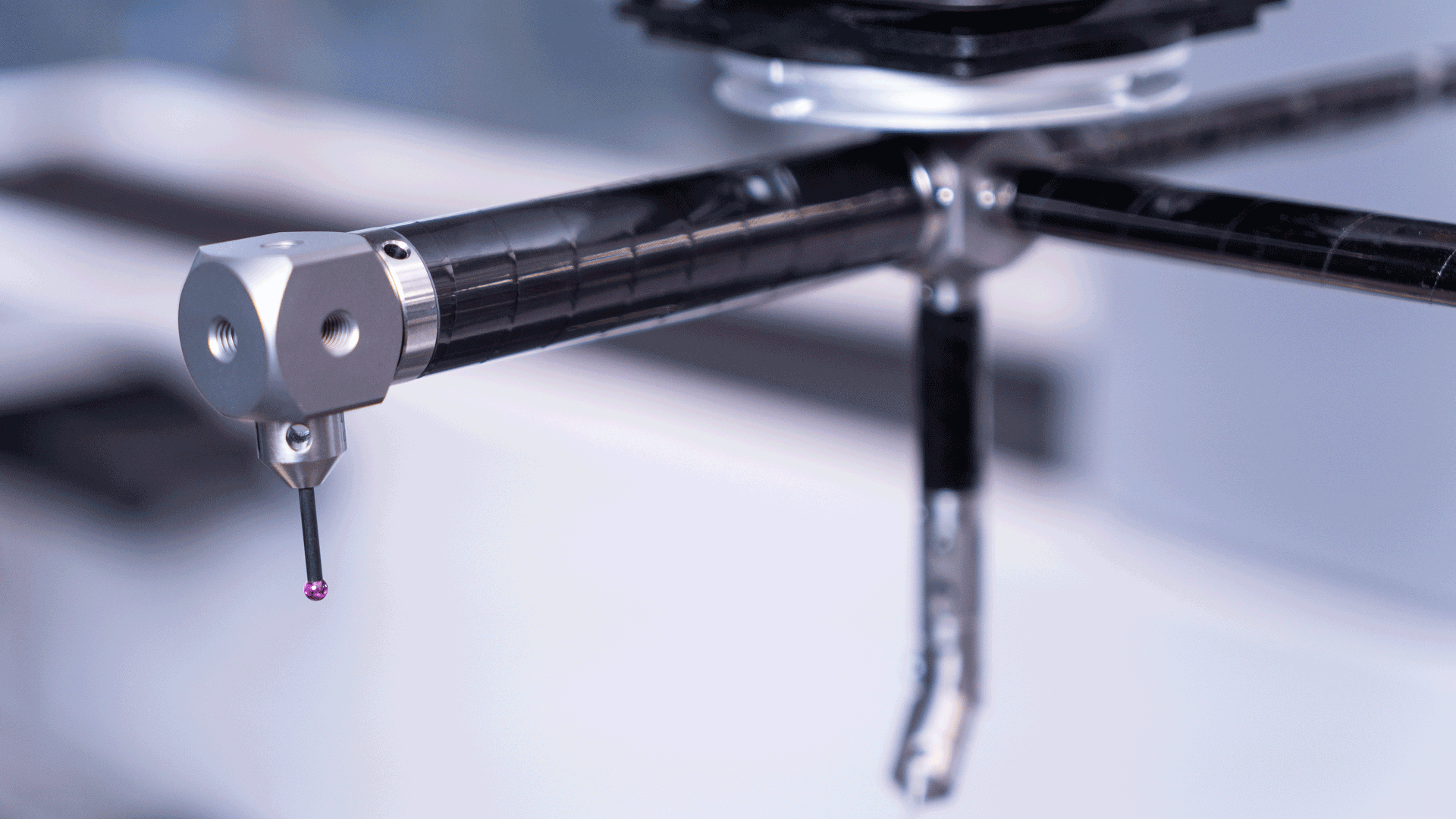

ZEISS REACH CFX 1

ZEISS REACH CFX 1 นำเสนอการแนะนำเทคโนโลยีคาร์บอนไฟเบอร์ที่คุ้มค่า ประสิทธิภาพในด้านความเสถียรทางความร้อนและความแข็งแรงทำให้กลายเป็นการอัปเกรดที่ชัดเจนจากไทเทเนียมและอะลูมิเนียม

แนะนำสำหรับ:
ZEISS CONTURA
และ CMM ที่เทียบเท่า

ความยาวที่มีจำหน่าย:
DG 11: 40 – 250 มม.
DG 20: 40 – 400 มม.

ZEISS REACH CFX 1 ในเว็บช็อป

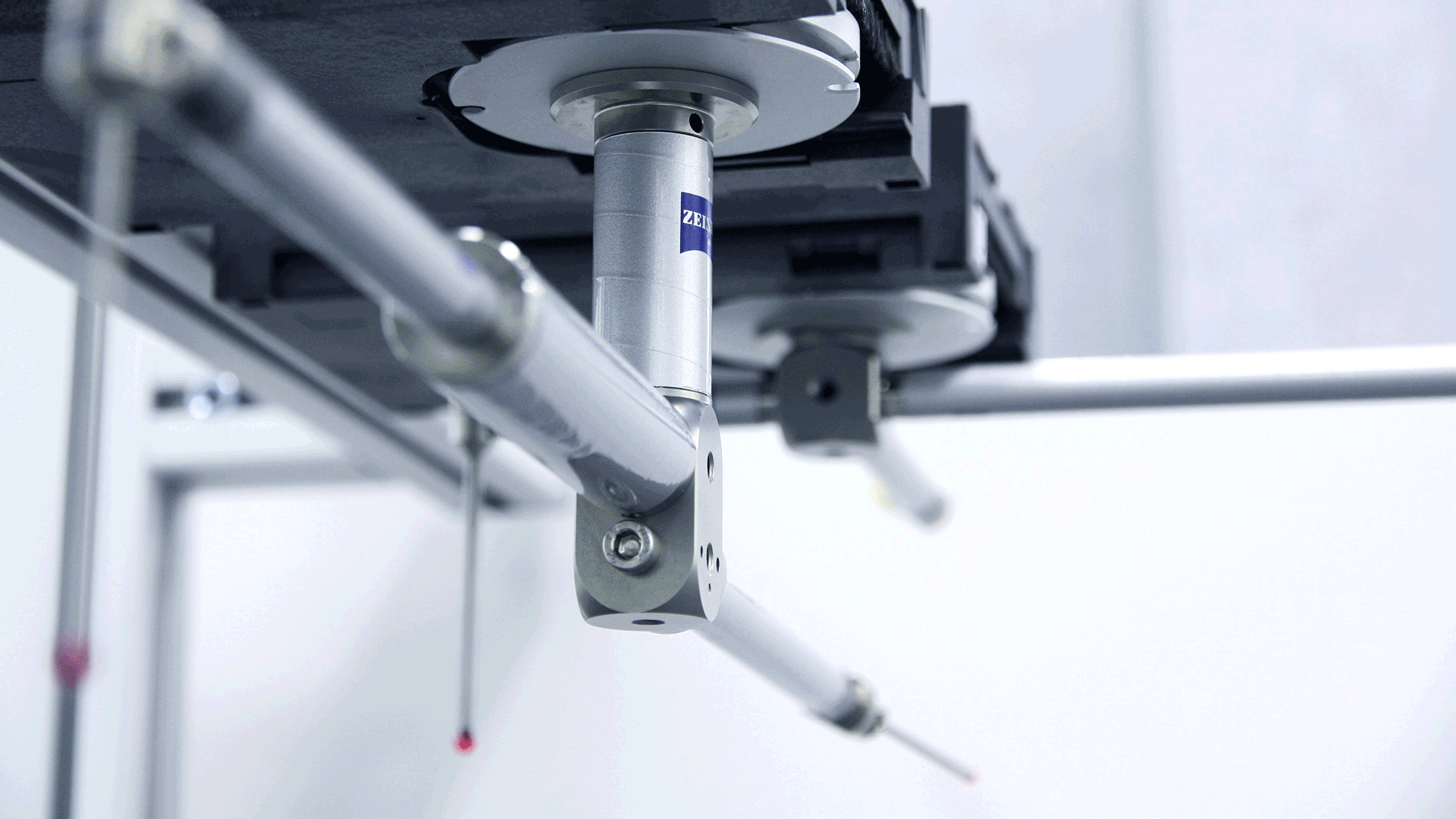

ZEISS REACH CFX 3

ตอนนี้ ThermoFit คือ ZEISS REACH CFX 3 ชื่อใหม่ - ประสิทธิภาพเดียวกัน เอ็กซ์เทนชั่น (ข้อต่อ)นี้ช่วยให้คุณลดเวลาในการวัดโดยไม่ลดทอนความน่าเชื่อถือของผลลัพธ์

แนะนำสำหรับ:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
และ CMM ที่เทียบเท่า

ความยาวที่มีจำหน่าย:
DG 11: 40 – 250 มม.
DG 20: 40 – 400 มม.
ความยาวที่กำหนดเองได้

ZEISS REACH CFX 3 ในเว็บช็อป

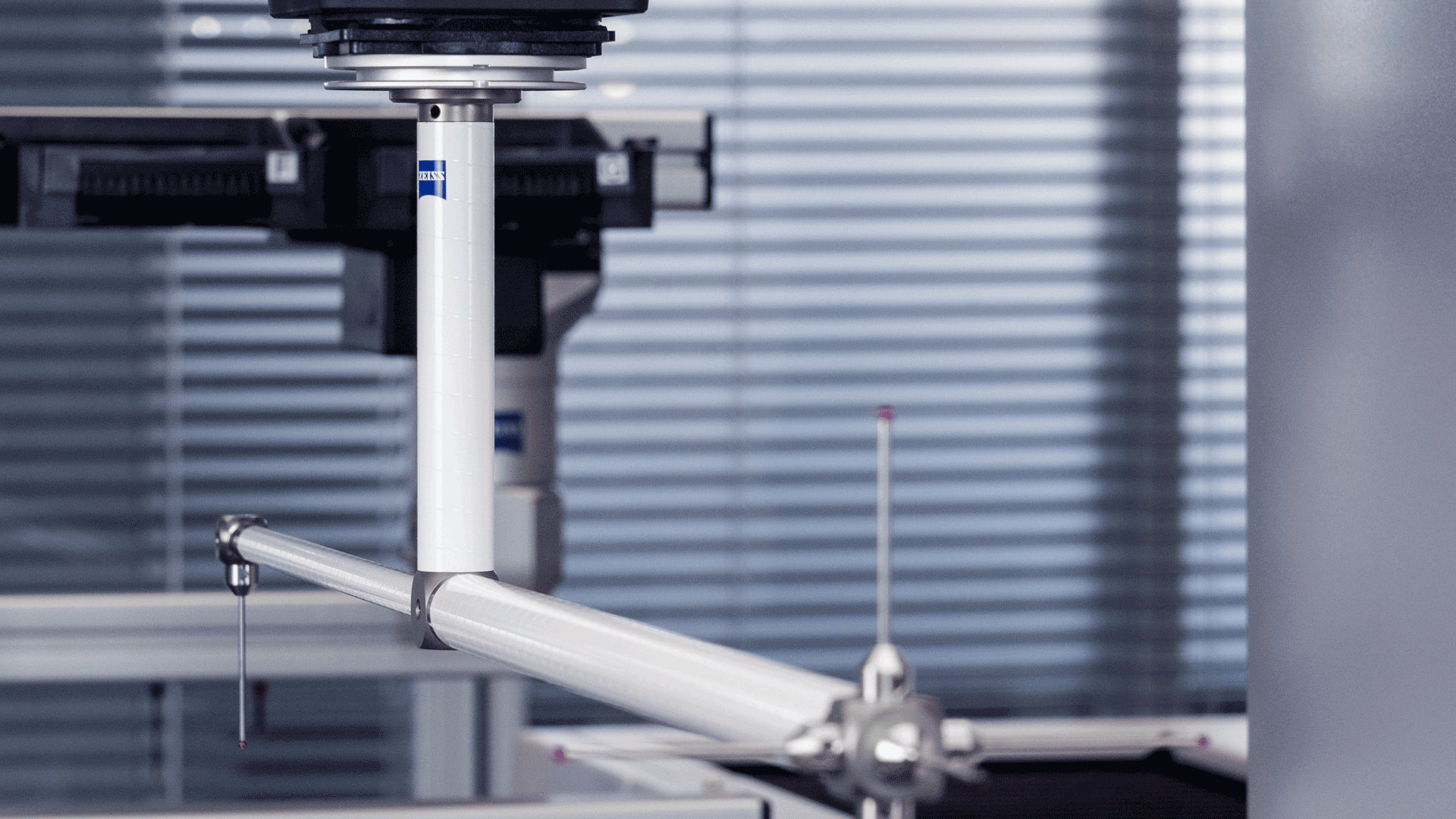

ZEISS REACH CFX 5

ZEISS REACH CFX 5 คือเอ็กซ์เทนชั่น (ข้อต่อ) ของสไตลัสสำหรับความต้องการในการวัดที่แม่นยำที่สุด คาร์บอนไฟเบอร์ที่ทันสมัยและการพันที่เป็นเอกลักษณ์ทำให้มีความแข็งแรงสูงสุดเมื่อแม้แต่ µ ตัวสุดท้ายก็มีความสำคัญ

แนะนำสำหรับ:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
และ CMM ที่เทียบเท่า

ความยาวที่มีจำหน่าย:
DG 11: 40 – 250 มม.
DG 20: 40 – 400 มม.

ZEISS REACH CFX 5 ในเว็บช็อป

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

อย่าให้เอ็กซ์เทนชั่น (ข้อต่อ) ดาวน์เกรดของ CMM ของคุณ!

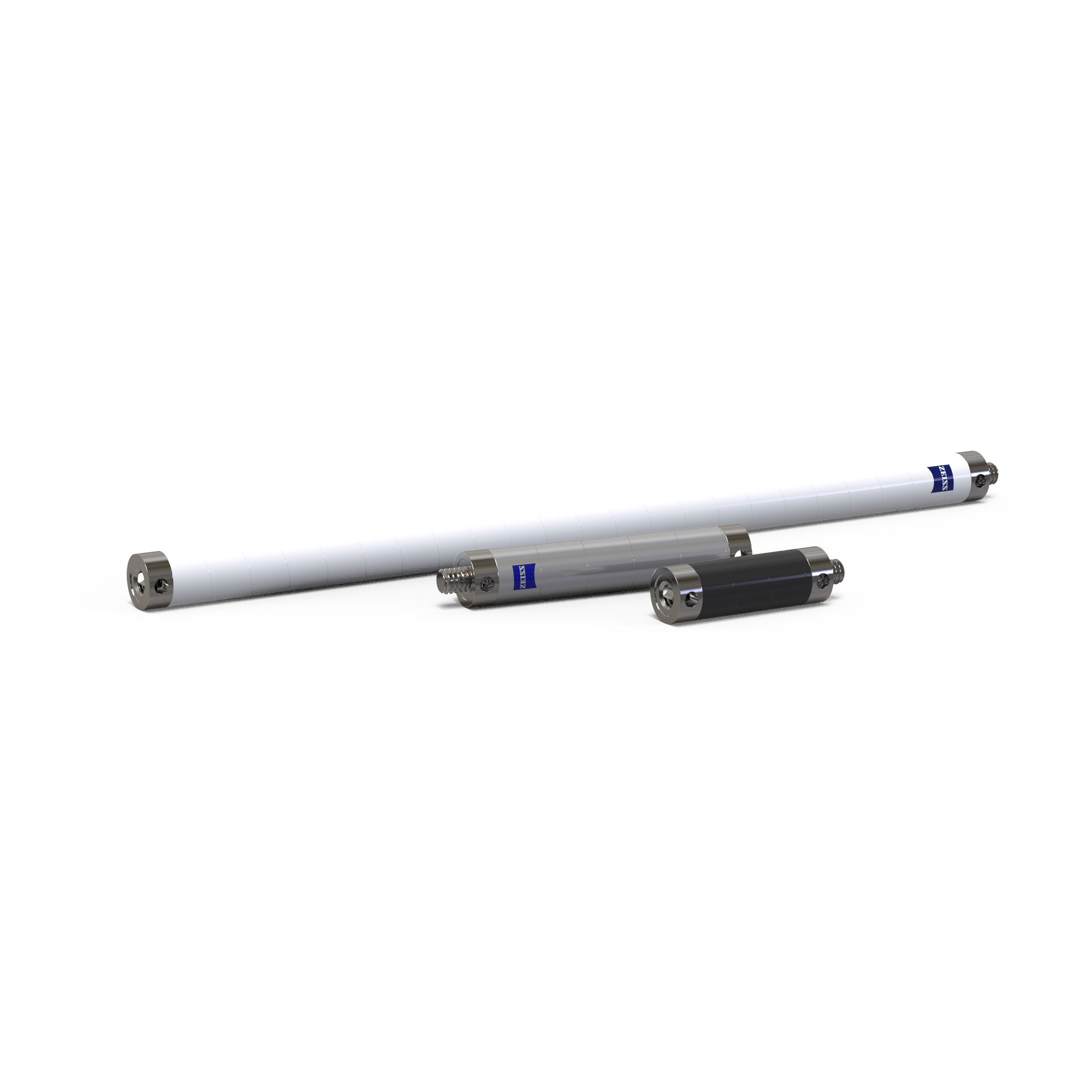

เอ็กซ์เทนชั่น (ข้อต่อ) ของสไตลัสทำจากคาร์บอนไฟเบอร์

ZEISS REACH CFX

ไม่ต้องดาวน์เกรดอีกต่อไป

เพื่อแยกแยะชิ้นงานที่ดีจากชิ้นงานที่ไม่ผ่านการตรวจสอบ ผลลัพธ์การวัดที่เชื่อถือได้เป็นสิ่งจำเป็น ซึ่งสามารถทำได้เมื่อมีการลดความไม่แน่นอนในการวัด การใช้เอ็กซ์เทนชั่น (ข้อต่อ)ที่ไม่ถูกต้องมีผลกระทบเชิงลบโดยตรงต่อความไม่แน่นอนในการวัดโดยรวมและสามารถลดความแม่นยำที่ CMM ของคุณ ผลกระทบโดยรวมของเอ็กซ์เทนชั่น (ข้อต่อ) ต่อความไม่แน่นอนในการวัดถูกกำหนดโดยปัจจัยสามประการ: น้ำหนัก การขยายตัวทางความร้อน และความแข็งแรงทางสถิติ

น้ำหนักเบา

เอ็กซ์เทนชั่น (ข้อต่อ) ทั้งหมดของ ZEISS REACH CFX ทำจากคาร์บอนไฟเบอร์ ซึ่งเป็นวัสดุที่มีน้ำหนักเบามาก ซึ่งช่วยให้สามารถประกอบระบบสไตลัสที่ซับซ้อนมากขึ้นได้ แม้แต่ในโพรบที่มีข้อจำกัดน้ำหนักที่เข้มงวด ซึ่งช่วยลดจำนวนการเปลี่ยนระบบสไตลัส

ความเสถียรทางความร้อน

ความเสถียรทางความร้อนช่วยให้เอ็กซ์เทนชั่น (ข้อต่อ) ZEISS REACH CFX รักษาความยาวคงที่ในกรณีที่อุณหภูมิเปลี่ยนแปลง ไม่ว่าจะในห้องปฏิบัติการวัดหรือในพื้นที่การผลิต ก็มีความเสถียรทางความร้อนมากกว่าเอ็กซ์เทนชั่น (ข้อต่อ) จากอะลูมิเนียมหรือไทเทเนียมและสามารถใช้งานได้ในหลากหลายสภาพแวดล้อม

ความแข็งแกร่งทางสถิติ

เอ็กซ์เทนชั่น (ข้อต่อ) ทั้งหมดในพอร์ตโฟลิโอมีความแข็งแกร่งทางสถิติกับการเบี่ยงเบนแทบไม่มีเมื่อเทียบกับส่วนขยายที่ทำจากไทเทเนียมหรืออะลูมิเนียม แม้จะมีความเร็วในการสแกนสูงสุดถึง 12 มม./วินาที ซึ่งช่วยให้คุณสามารถสแกนชิ้นงานของคุณได้เร็วขึ้นและเพิ่มผลผลิตของคุณ

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ZEISS REACH CFX 1
ZEISS REACH CFX 3
ZEISS REACH CFX 5

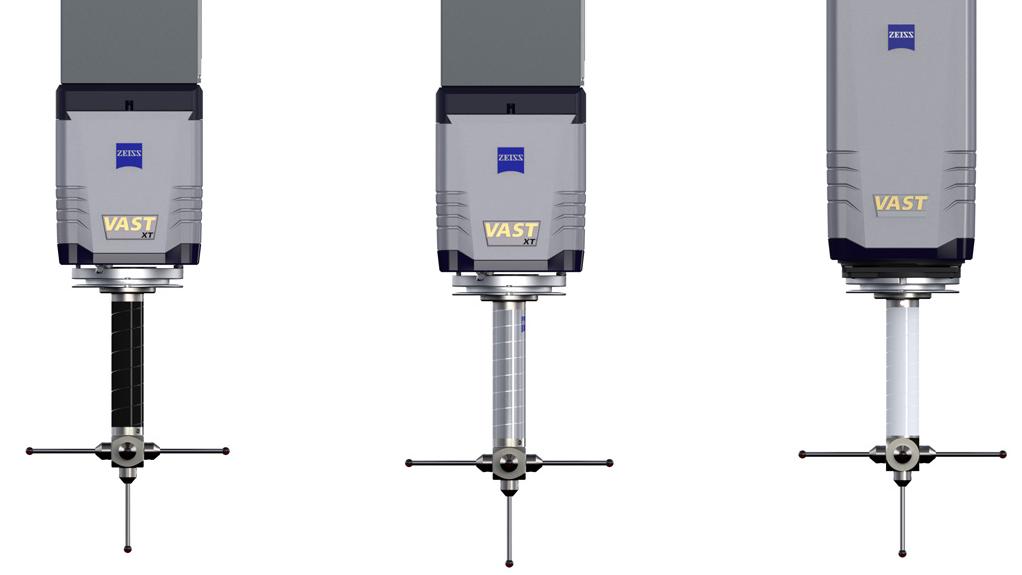

ประสิทธิภาพสามระดับ

ภายในพอร์ตโฟลิโอมีความแข็งแกร่งสามระดับที่แตกต่างกัน: CFX 1, CFX 3 และ CFX 5 ทั้งสามระดับนี้เกิดจากคุณภาพของคาร์บอนไฟเบอร์และการพันที่แตกต่างกัน ด้วยวิธีนี้ เราจึงมั่นใจได้ว่าจะมีประสิทธิภาพที่ดีที่สุดสำหรับข้อกำหนดความแม่นยำที่แตกต่างกันของ CMM ที่หลากหลาย

การเปรียบเทียบทางเทคนิค


วัสดุ	น้ำหนัก	การขยายตัว	การเบี่ยงเบน
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
อะลูมิเนียม	●●●●●	●●●●●	●●●●○
ไทเทเนียม	●●●●○	●●●○○	●●●●●

●○○○○ = ต่ำ

●●●●● = สูง
