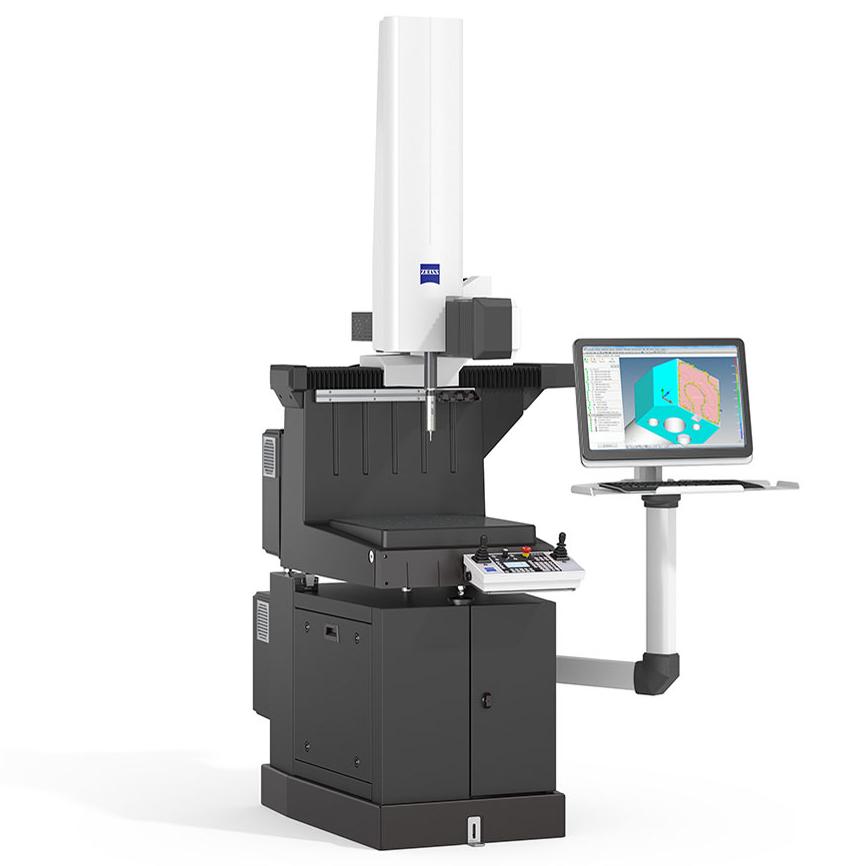

ZEISS DuraMax

ทางเลือกที่เหมาะสมที่สุดสำหรับพื้นที่การผลิต

การประกันคุณภาพเป็นที่ต้องการและข้อกำหนดของ CMM ก็สูงเช่นกัน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการผลิต ZEISS DuraMax ผสมผสานความทนทาน ความแม่นยำและประสิทธิภาพ ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการวัดที่สายการผลิตโดยตรง (at-line) ในห้องโถงการผลิตของคุณ ZEISS DuraMax แข็งแกร่ง ทนทานต่อทุกสภาวะ แม้ในอุณหภูมิสูงก็ยังทำงานได้ดี เมื่อใช้ร่วมกับ ZEISS VAST XXT-Sensor จะช่วยให้สามารถวัดจุดเดียวได้อย่างรวดเร็วรวมถึงการสแกนรูปทรงและพื้นผิวแบบอิสระทำให้มาตรวัดคงที่มีความจำเป็นอย่างยิ่ง

การออกแบบที่ทนทานสำหรับสภาพแวดล้อมการผลิต
ความแม่นยำสูงภายใต้สภาวะที่แปรผันได้
เทคโนโลยีการสแกนขั้นสูง

คุณประโยชน์โดยสังเขป

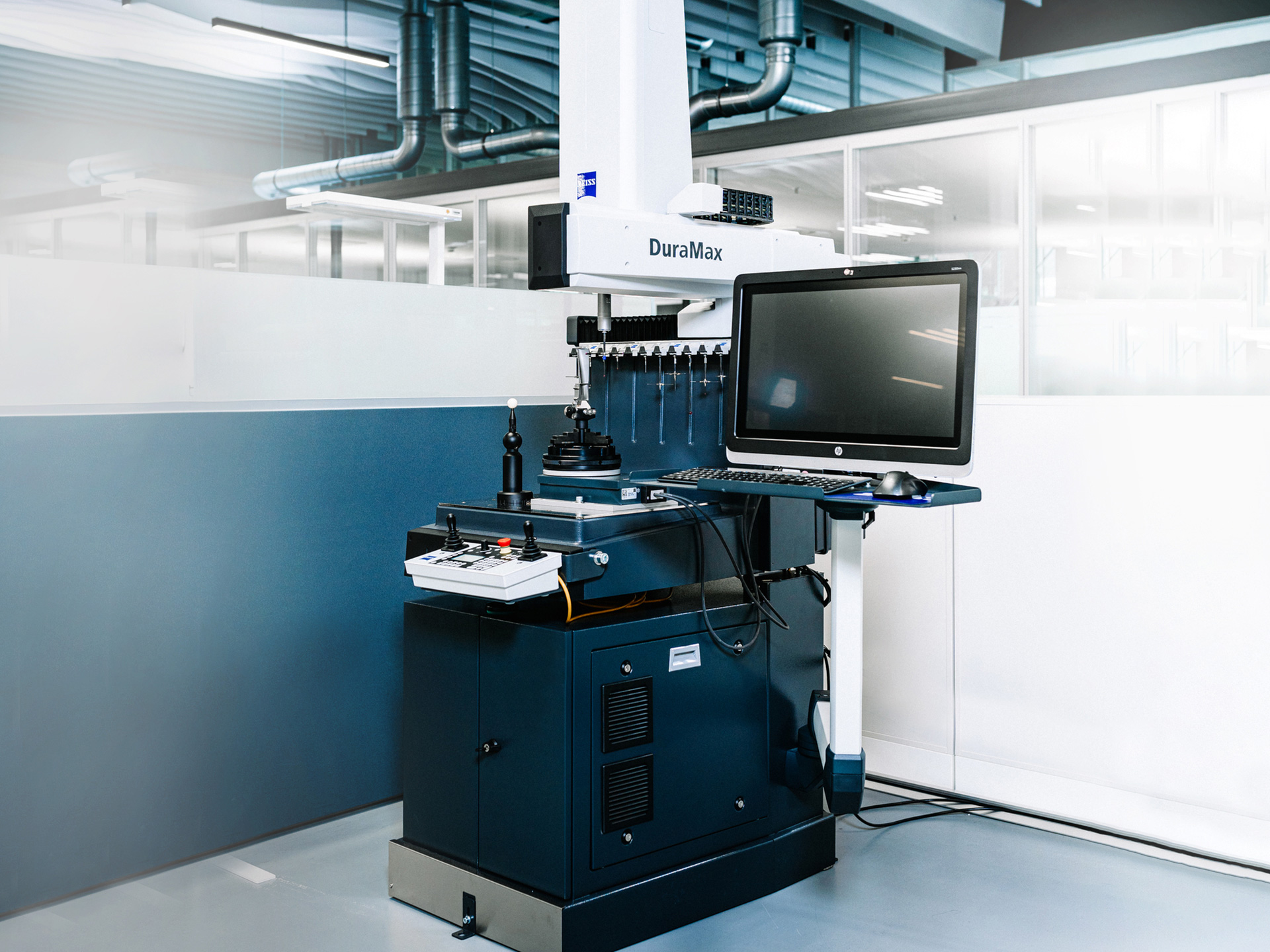

ประสิทธิภาพ

อัตราส่วนปริมาตร/การออกแบบในการวัดที่เหมาะสมที่สุด
การออกแบบที่ประหยัดพื้นที่สำหรับพื้นที่ขนาดเล็ก

ปริมาตรการวัดที่กว้างและสามารถเข้าถึงได้ง่าย

การโหลดจากสามด้านและจากด้านบน

ไม่ต้องใช้ลมอัด

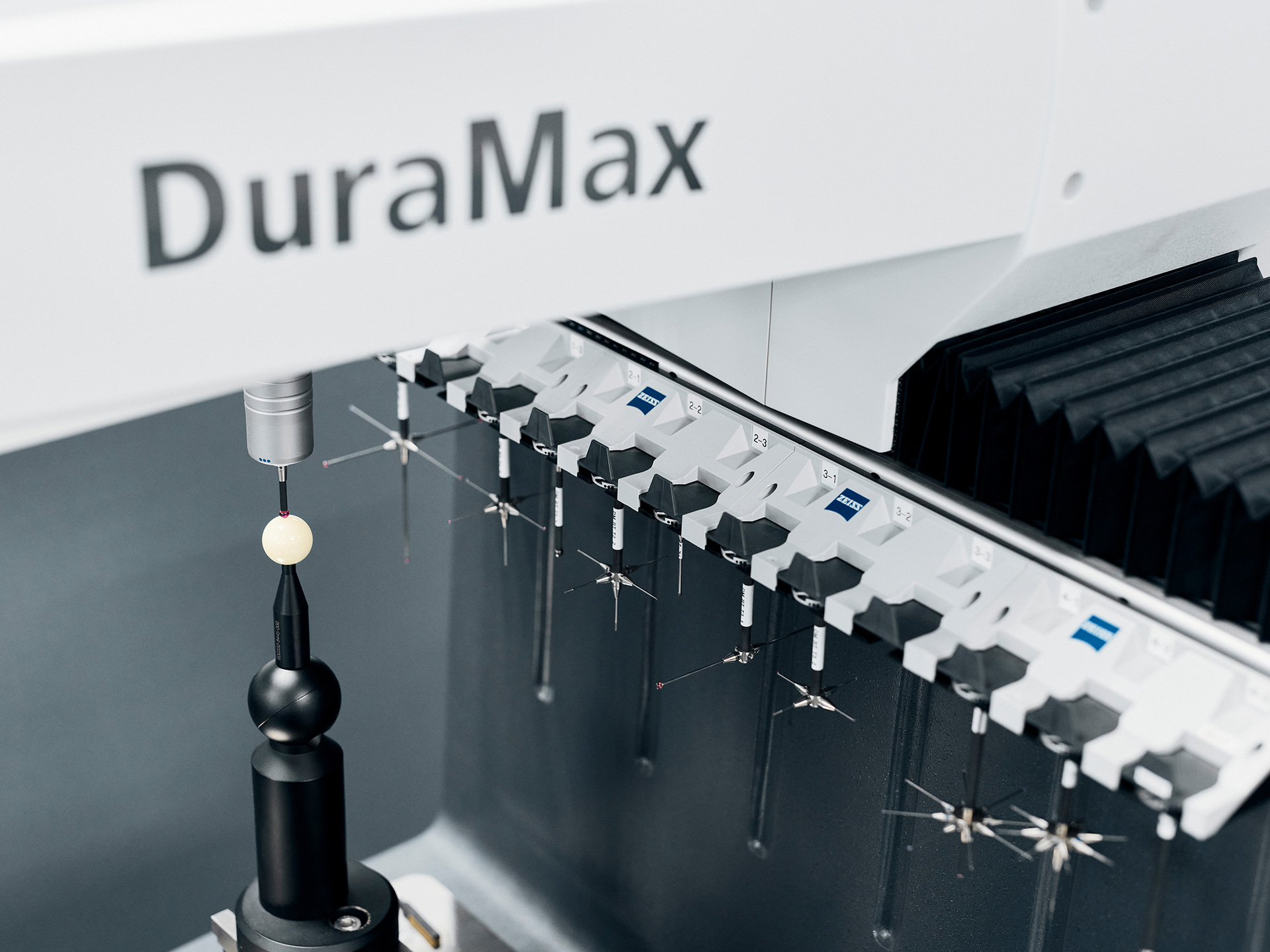

ความเร็ว

ลดเวลาในการทำงานและวัดได้อย่างรวดเร็ว
การสแกนอย่างรวดเร็วด้วย ZEISS VAST XXT

การวัดจุดเดียวด้วยเทคโนโลยีเซ็นเซอร์วัด ZEISS VAST

ZEISS Duplex System เพื่อเพิ่มปริมาณงาน

การวัดแบบสี่แกนพร้อมโต๊ะหมุน
ความแม่นยำ

ผลลัพธ์ที่แม่นยำแม้ในสภาพแวดล้อมที่ต้องการประสิทธิภาพสูง
การป้องกันฝุ่นและความชื้น

ฐานที่ได้รับการจัดอันดับ IP54 สำหรับการใช้งานในพื้นที่การผลิต

ความเสถียรทางความร้อนเนื่องจากมาตรวัดที่ทำจากวัสดุที่เป็นเซรามิก-แก้ว

ระบบน็อตขับเคลื่อนแบบลิเนียร์ และระบบการนำทางด้วยตลับลูกปืนที่มีฝาครอบในทุกแกน

การลดแรงสั่นสะเทือนแบบพาสซีฟเป็นมาตรฐาน

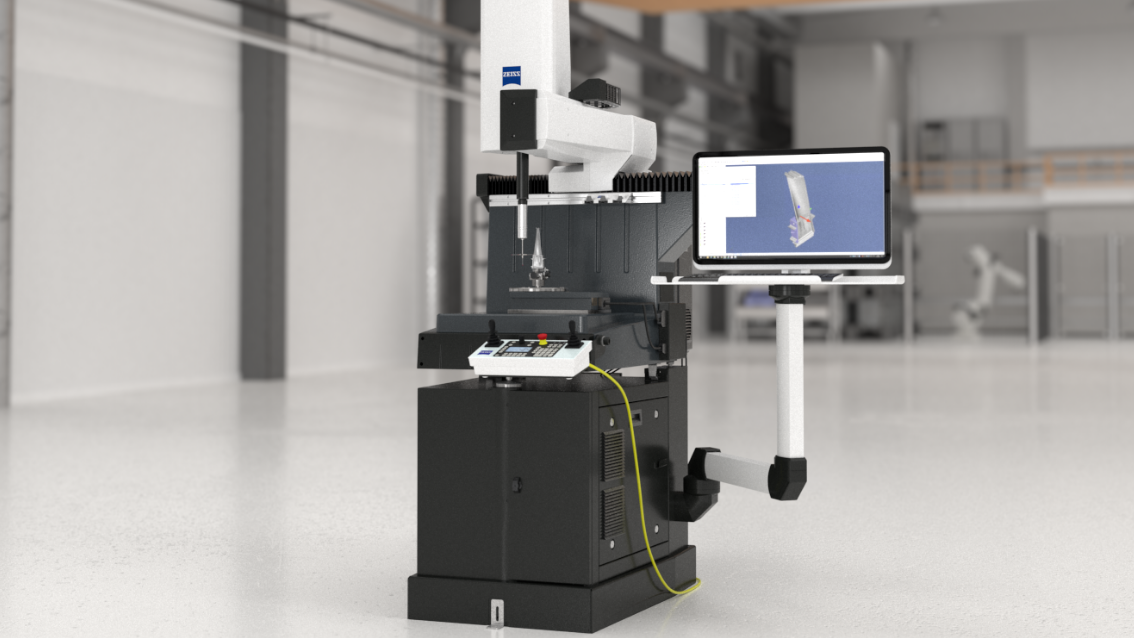

คลิกที่เครื่องหมายวงกลมบนภาพเพื่อเปิดกล่องข้อมูลพร้อมรายละเอียดเพิ่มเติม

สิ่งอำนวยความสะดวกครบครันสำหรับความท้าทายของคุณ

ค้นพบคุณสมบัติที่เป็นเอกลักษณ์ของ ZEISS DuraMax

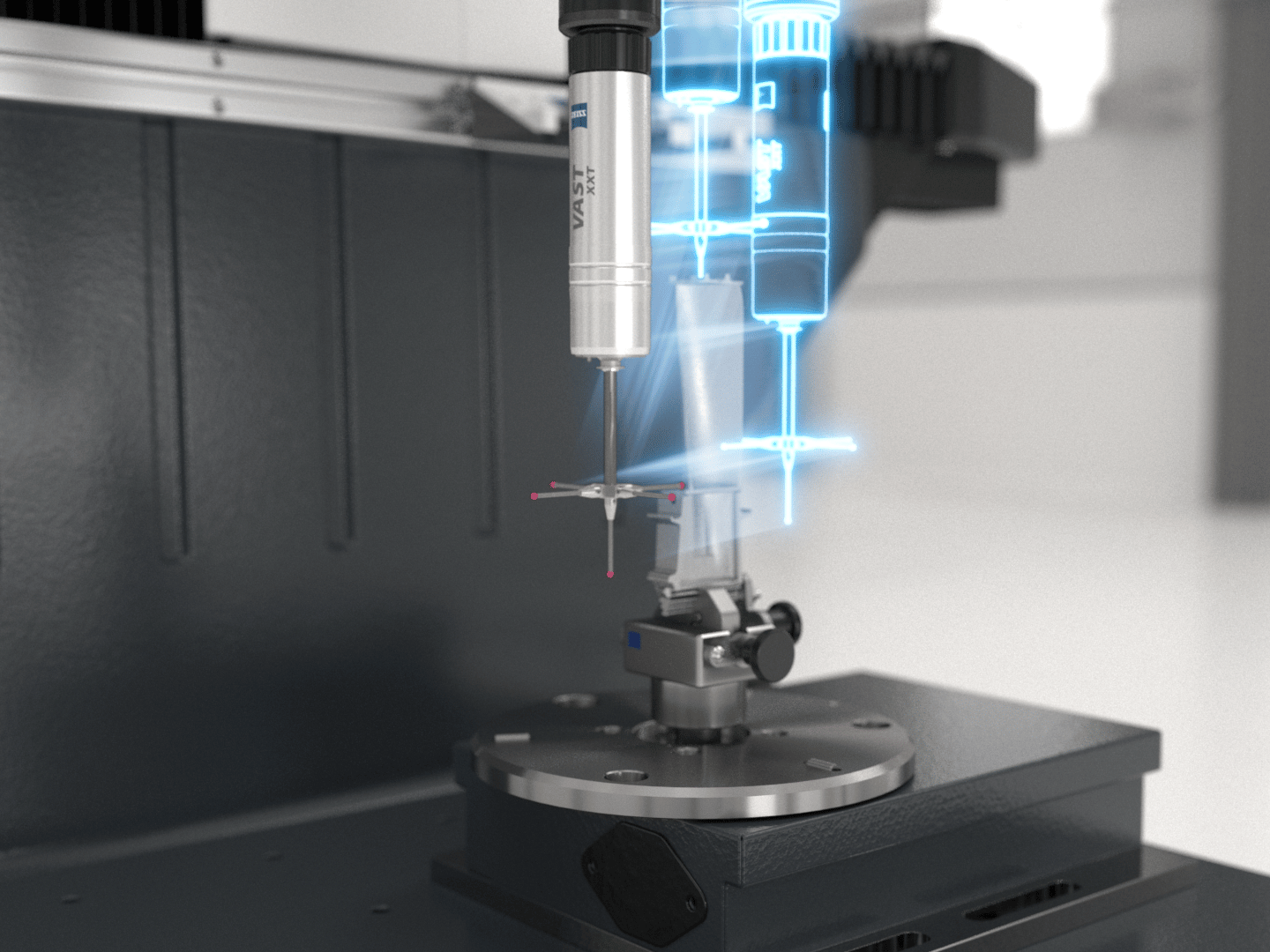

ZEISS VAST XXT

ZEISS VAST XXT ช่วยให้สามารถวัดและสแกนจุดเดียวได้ สิ่งนี้ช่วยให้ประสิทธิภาพการทำงานสูงสุดพร้อมผลลัพธ์ที่มั่นคง เทคโนโลยีการสแกนช่วยให้สามารถวัดความหนาแน่นของจุดที่สูงขึ้นอย่างมากและทำให้สามารถประเมินขนาด รูปร่าง และความทนทานต่อตำแหน่งได้ดีขึ้น ความหลากหลายของสไตลัสช่วยให้คุณสามารถวัดคุณลักษณะที่ซับซ้อนมากขึ้นบนชิ้นส่วนที่หลากหลาย

เรียนรู้เพิ่มเติม

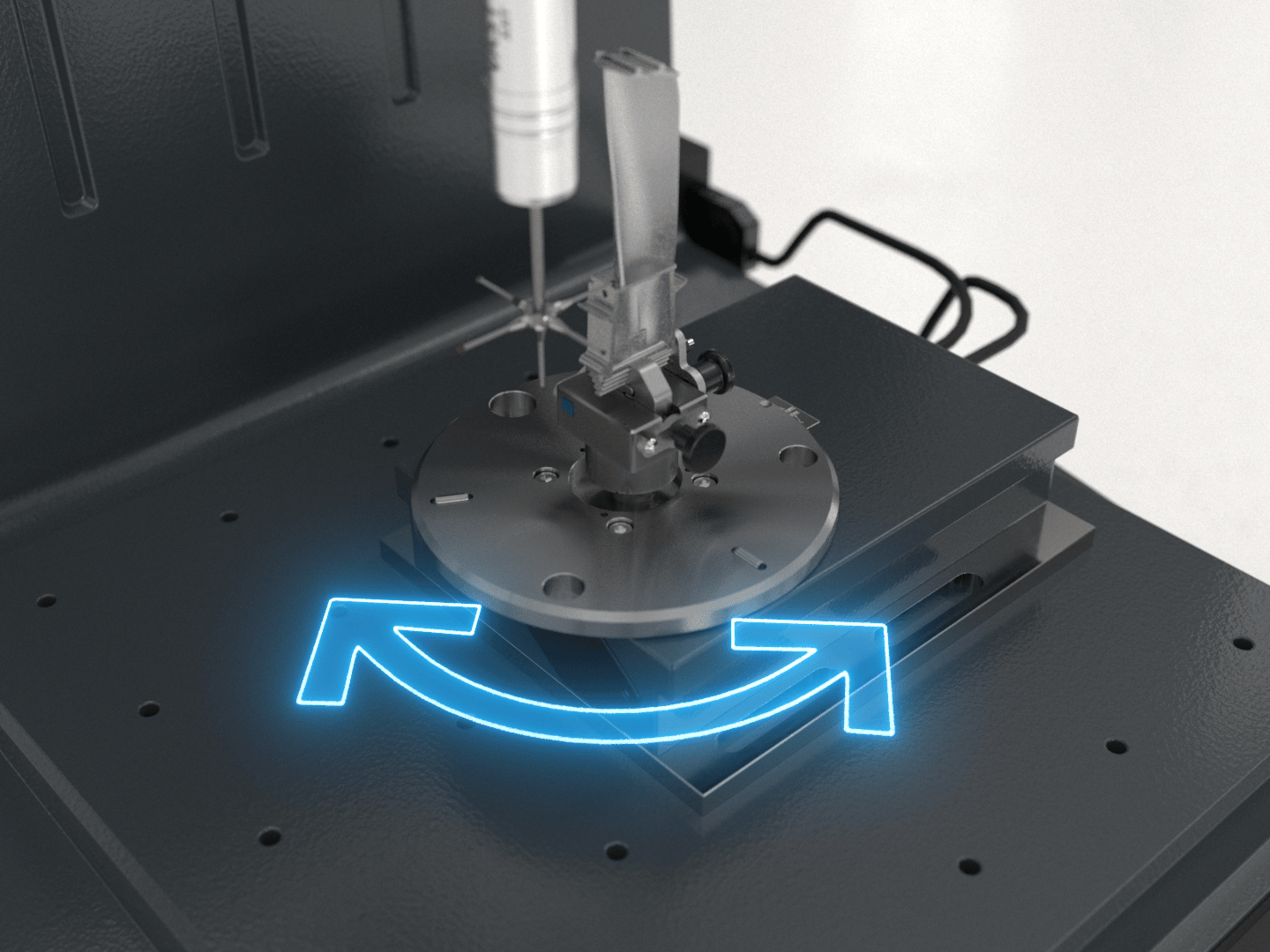

โต๊ะหมุน

เมื่อต่อกับโต๊ะหมุนเสริม คุณจะได้รับความยืดหยุ่นที่มากขึ้นสำหรับชิ้นส่วนขนาดเล็กที่หมุนแบบสมมาตร ช่วยให้คุณสามารถวัดงานที่ซับซ้อนได้ด้วยแกนที่สี่ สิ่งนี้ไม่เพียงแต่ลดความซับซ้อนของระบบสไตลัสเท่านั้น แต่ยังลดเวลาการทำงานเนื่องจากการเปลี่ยนแปลงของหัววัดน้อยลง

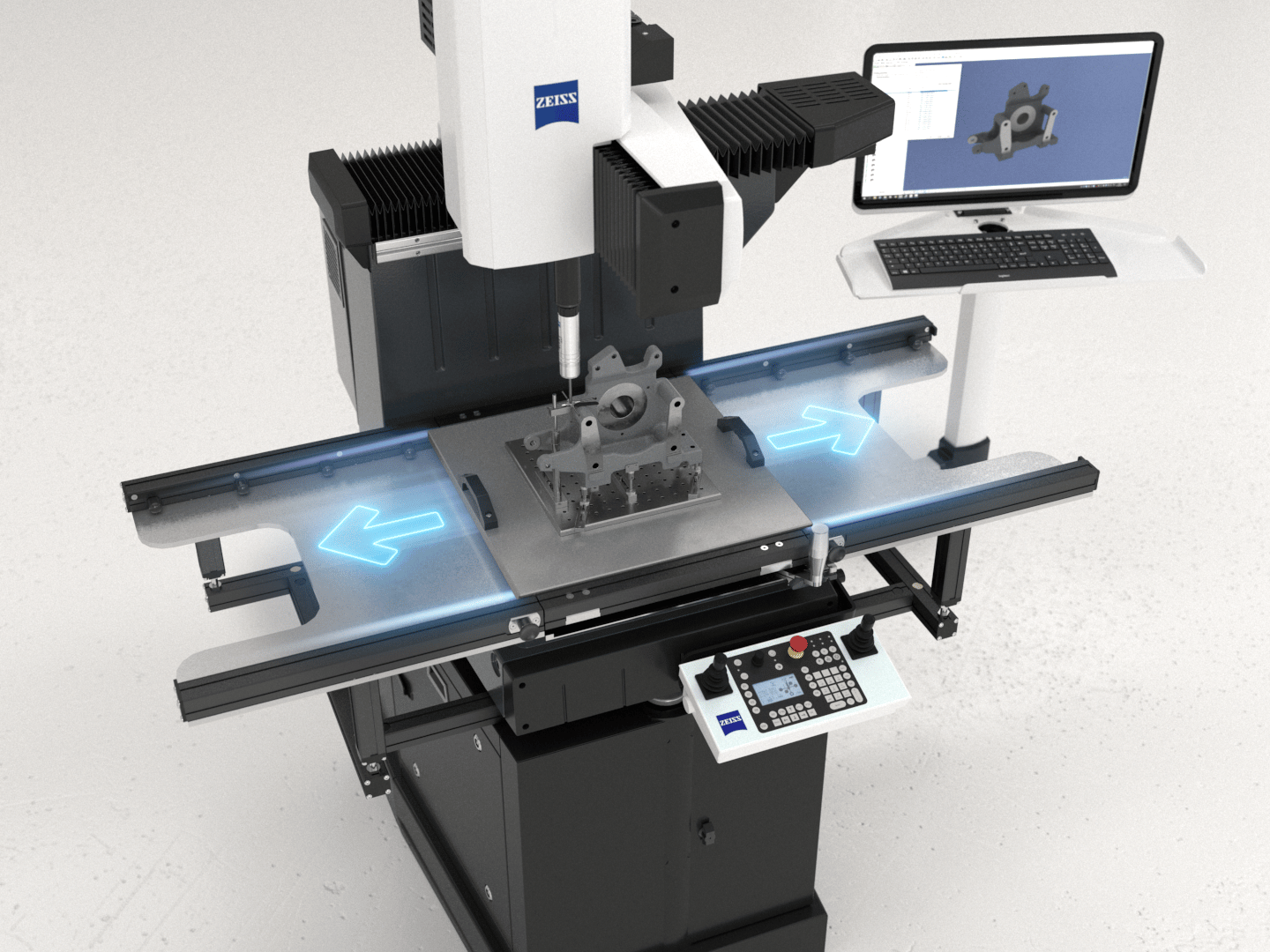

อุปกรณ์เสริม

ZEISS Integration Series ช่วยให้สามารถขยายโซลูชันการวัดของคุณได้อย่างยืดหยุ่นเพื่อการผสานรวมที่ดีที่สุดในกระบวนการที่มีอยู่ของคุณและเพิ่มผลผลิตและปริมาณงาน

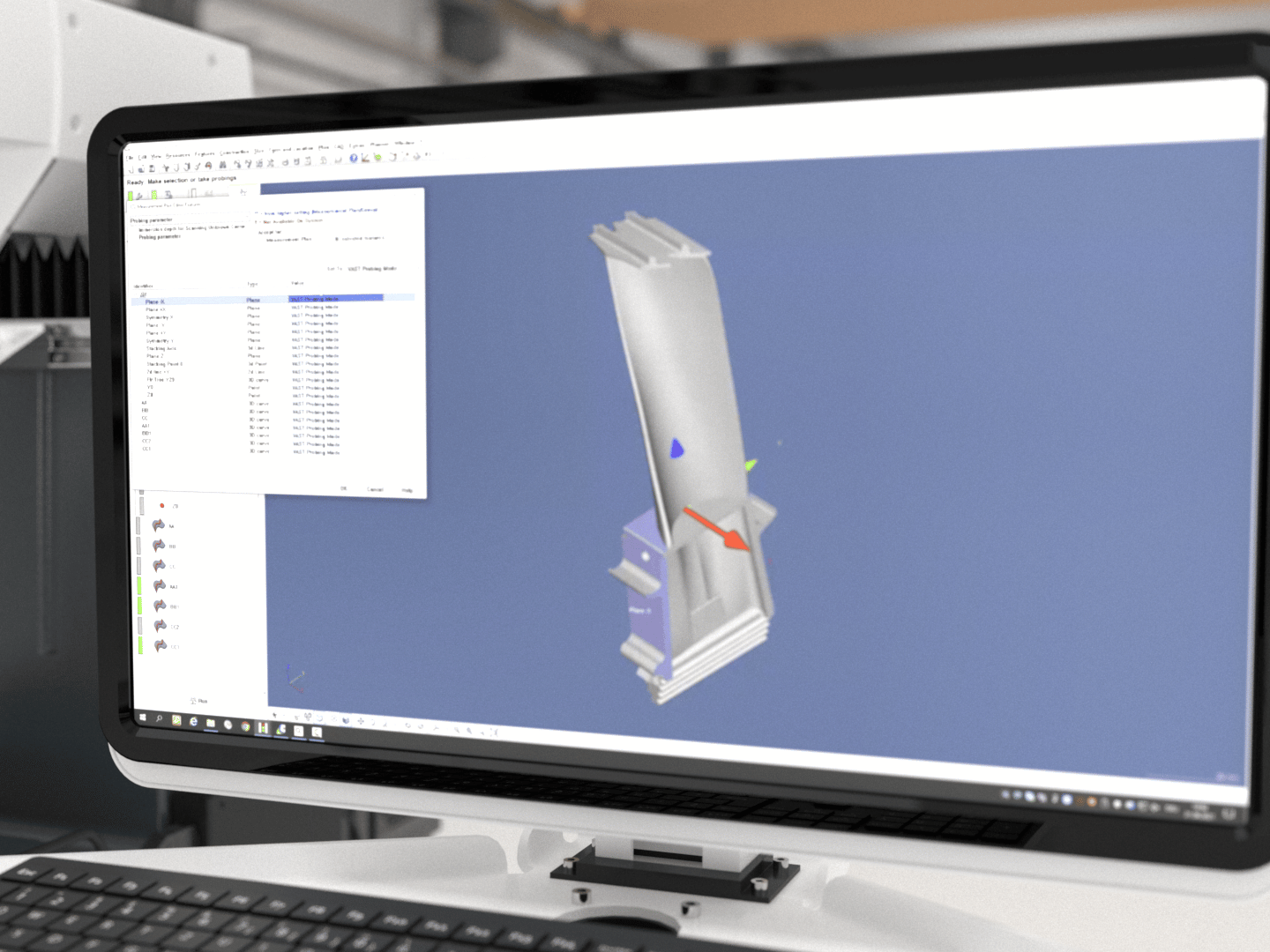

ZEISS Calypso

ซอฟต์แวร์ที่ใช้งานง่ายของ ZEISS CALYPSO มีความยืดหยุ่นในระดับสูงสำหรับงานวัดที่แตกต่างกัน ในขณะที่ ZEISS CALYPSO express ช่วยให้สามารถเขียนโปรแกรมได้ง่าย โหมดจุดเดียวสำหรับ ZEISS DuraMax ตอนนี้ยังช่วยให้คุณสามารถใช้งานเซ็นเซอร์สัมผัสของคุณในโหมดการตรวจสอบของ ZEISS VAST ช่วยให้คุณประหยัดเวลาในการวัดได้ถึง 25 -80% ขึ้นอยู่กับงาน

เรียนรู้เพิ่มเติม

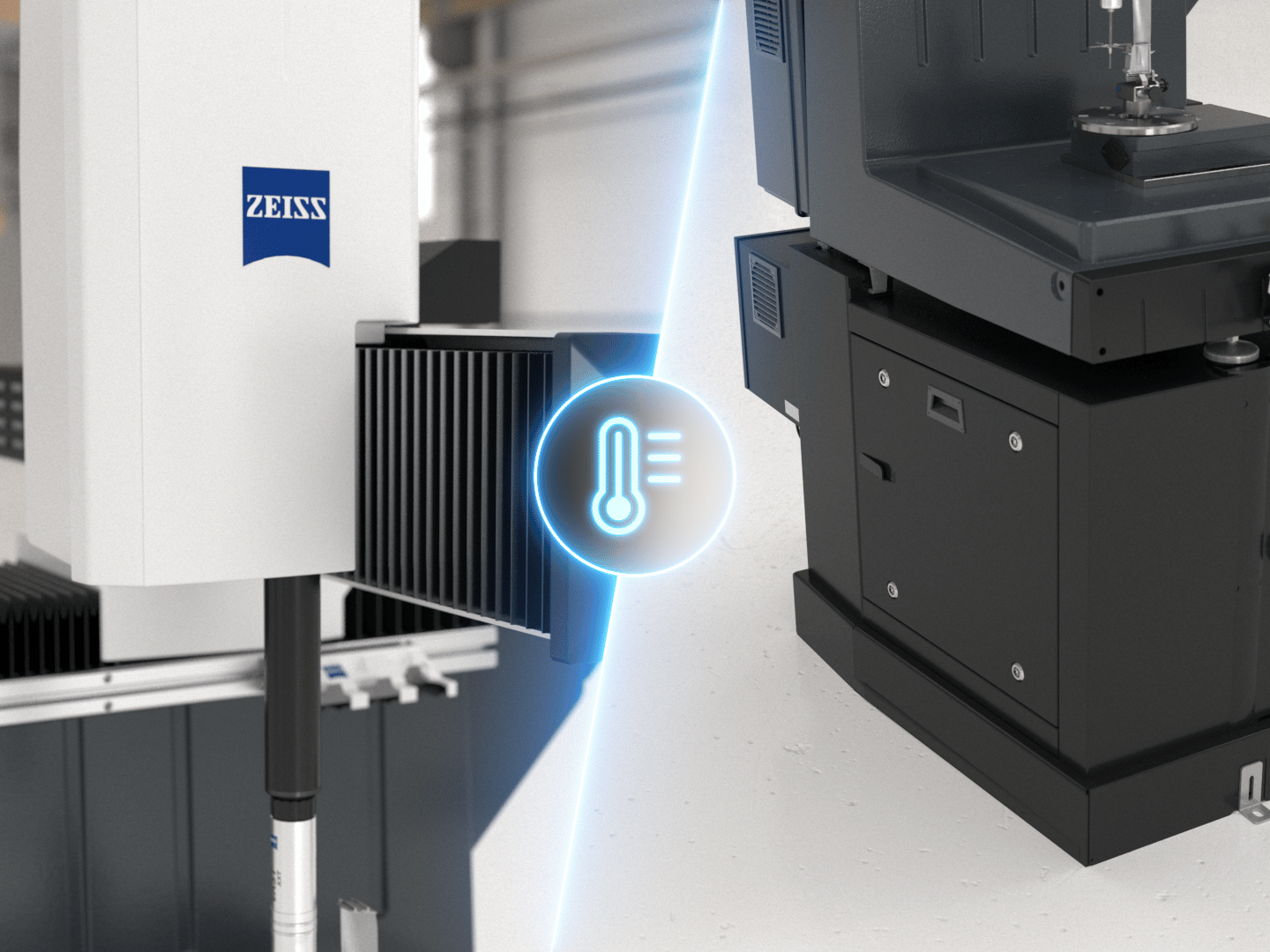

ความทนทานต่อการเปลี่ยนแปลงของอุณหภูมิ

แกนทั้งหมดได้รับการติดตั้งมาตรวัดที่ทำจากวัสดุที่เป็นเซรามิก-แก้ว สิ่งเหล่านี้ไม่ขยายตัวตามอุณหภูมิที่เพิ่มขึ้น ทำให้เกิดการวัดที่เสถียรที่อุณหภูมิตั้งแต่ +18 °C to +30 °C. ฐาน IP54 ช่วยปกป้องอุปกรณ์คอมพิวเตอร์

การแยกการสั่นสะเทือนด้วยระบบลมอัด

การแยกการสั่นสะเทือนด้วยระบบลมอัดที่เป็นออปชัน ช่วยป้องกันผลกระทบจากการสั่นสะเทือนของพื้นดินที่ส่งผลต่อการวัด และให้การควบคุมระดับโดยอัตโนมัติ นอกจากนี้ยังสามารถทำ Retrofit สำหรับ ZEISS DuraMax และ ZEISS O-INSPECT อีกด้วย

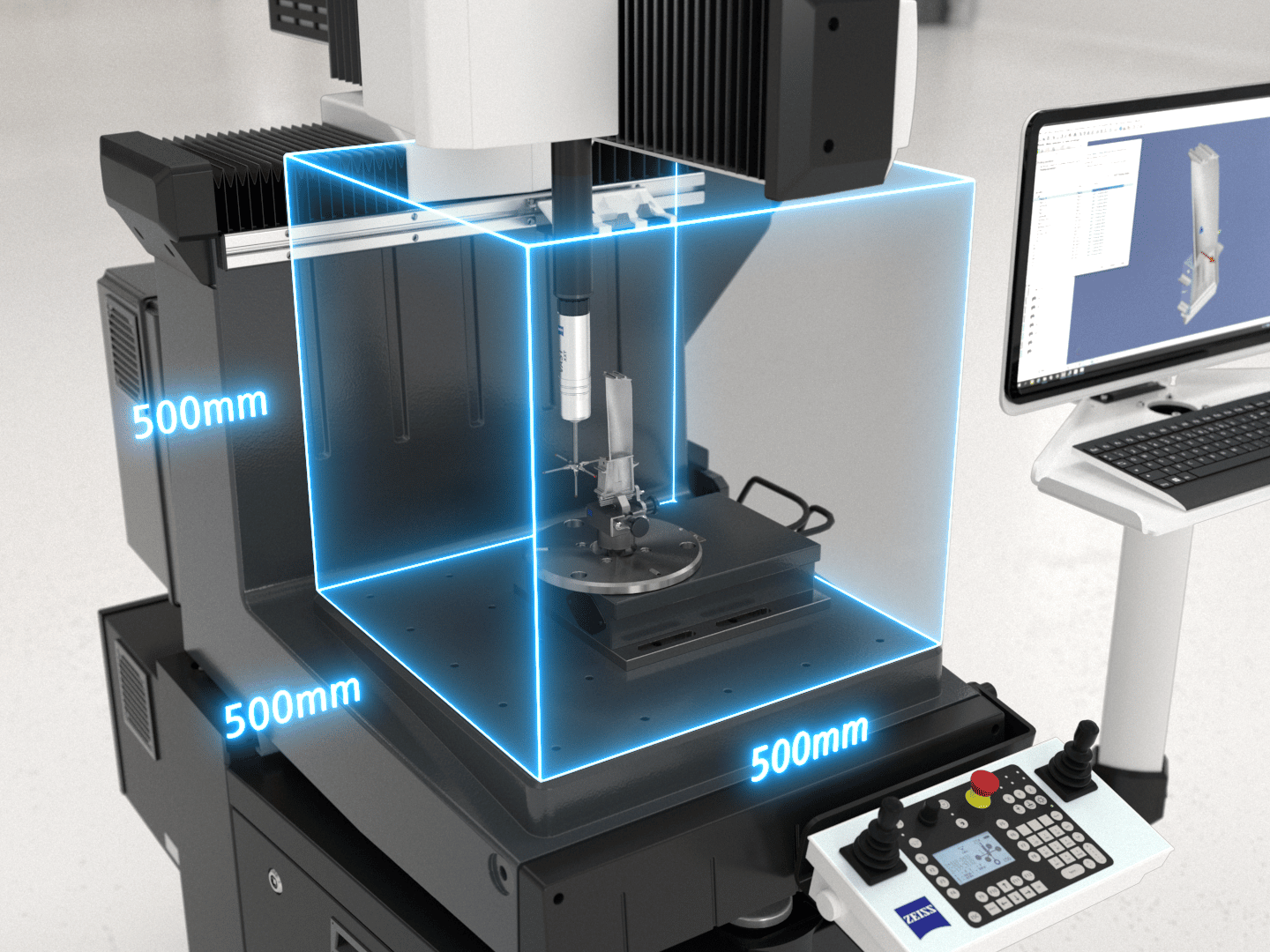

ปริมาณการวัด

ZEISS DuraMax นำเสนออัตราส่วนปริมาณ/ปริมาณการวัดที่เหนือชั้น การเข้าถึงที่เหมาะสม การมองเห็นพื้นที่วัดได้อย่างชัดเจน รวมทั้งการโหลดที่ความสูงการทำงานที่เหมาะสมจากสามด้านและจากด้านบน ช่วยปรับปรุงด้านการใช้งานและความปลอดภัย และลดเวลาในการปฏิบัติงาน

ทนต่ออุณหภูมิได้ดีขึ้นและแข็งแกร่งยิ่งขึ้น

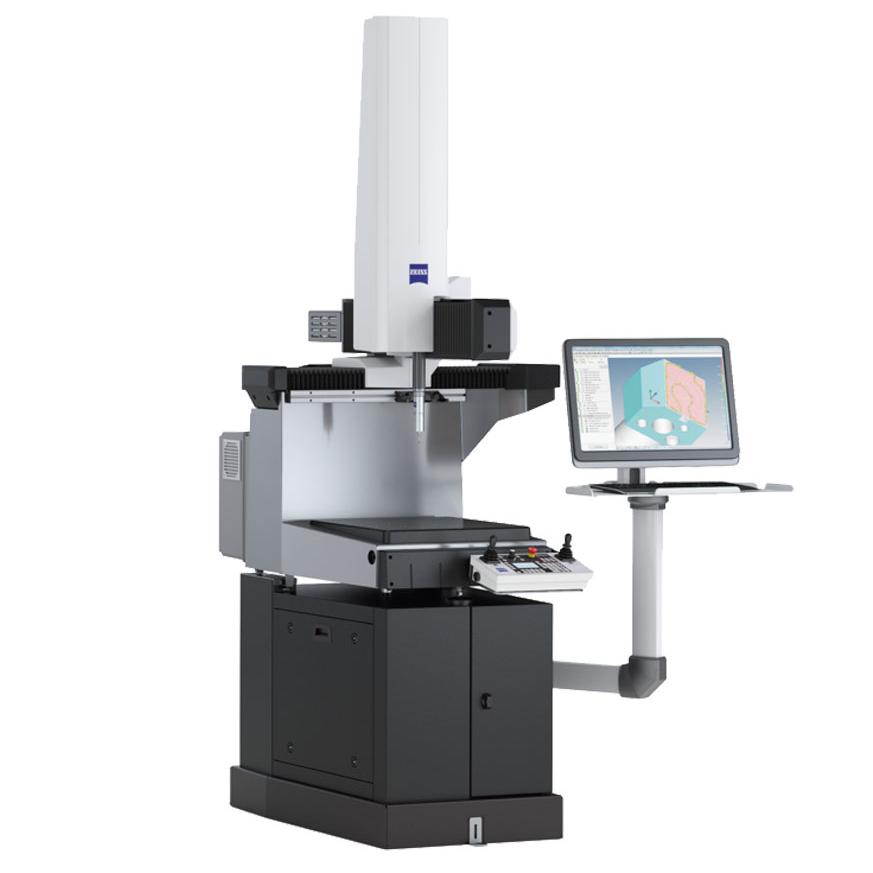

ZEISS DuraMax HTG

ZEISS DuraMax HTG ให้ช่วงอุณหภูมิที่กว้างที่สุดด้วยการไล่ระดับอุณหภูมิสูงสุดและสามารถทำงานได้ทั้งในสถานที่ผลิตและในระบบอัตโนมัติ สิ่งนี้ให้ความยืดหยุ่นมากขึ้นเนื่องจากคุณสามารถทำงานวัดของคุณด้วยความต้านทานต่อผลกระทบของสิ่งแวดล้อมมากยิ่งขึ้น

ไฮไลต์

การวัดที่แม่นยำที่อุณหภูมิสูง
มาตรวัด Zerodur สำหรับการขยายตัวของความร้อนที่เล็กที่สุดเท่าที่เป็นไปได้
เซ็นเซอร์อุณหภูมิสำหรับการแก้ไขอุณหภูมิชิ้นงาน
แผ่นกรองเพิ่มเติมในแกน X และ Y เพื่อป้องกันสิ่งสกปรกและฝุ่นละออง


      ดูวิธีใช้ ZEISS DuraMax ให้ประสบความสำเร็จ

การวัดที่จุดเดียวด้วยการสัมผัสแบบรวดเร็ว
ZEISS DuraMax กับ ZEISS VAST (ZEISS ZVp) นำเสนอข้อได้เปรียบของการลดระยะเวลาการวัดซึ่งจะช่วยลดต้นทุนการดำเนินงาน ด้วยโหมด ZVp จึงเป็นไปได้ที่จะลดเวลาในการวัดที่จุดเดียวได้ถึง 30%

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

12.12.2021

การสึกหรอน้อยที่สุดด้วยคุณภาพสูงสุด

ผู้จำหน่ายชิ้นส่วนยานยนต์ Pankl Racing Systems ตอบสนองต่อความต้องการด้านความแม่นยำที่เพิ่มขึ้นได้สำเร็จด้วยเครื่องสแกนเพชรจาก ZEISS

อ่านเพิ่มเติม

03.07.2018

เร่งการผลิตและลดต้นทุน

Volkswagen กำลังเร่งการประกันคุณภาพการผลิตเครื่องยนต์โดยใช้ ZEISS DuraMax

อ่านเพิ่มเติม

ZEISS Integration Series: โซลูชันการจับคู่สำหรับงานวัดทุกอย่าง

กลุ่มผลิตภัณฑ์ของ ZEISS Integration Series ช่วยให้สามารถขยายโซลูชันการวัดของคุณได้อย่างยืดหยุ่นเพื่อให้แน่ใจว่ามีการผสมผสานเข้ากับกระบวนการที่มีอยู่ของคุณได้ดีที่สุดและเพื่อเพิ่มผลผลิตและปริมาณงาน

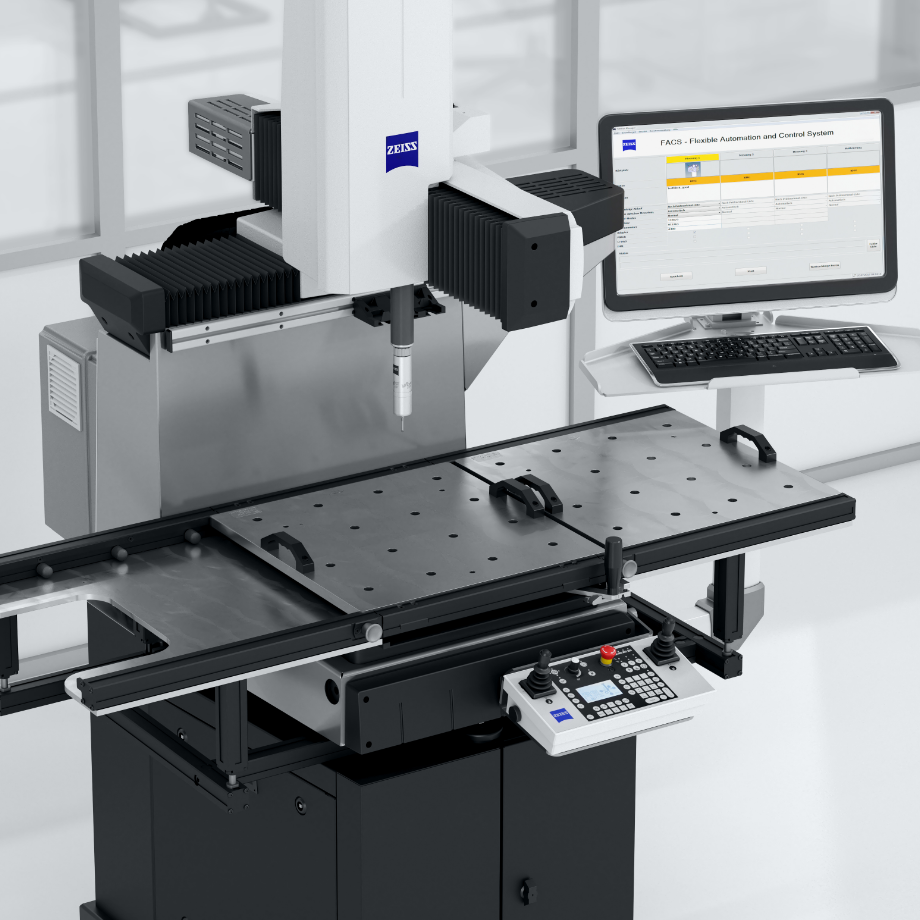

ระบบ Duplex

ระบบDuplex สำหรับ ZEISS DuraMax ช่วยปรับปรุงการใช้งานเครื่องจักรเนื่องจากชิ้นงานสามารถยึดและคลายการยึดแบบขนานกับกระบวนการวัดได้ นอกจากนี้ ระบบยังช่วยปรับปรุงการใช้งานในการจัดการชิ้นส่วน และป้องกันความเสียหายที่อาจเกิดขึ้นกับเซ็นเซอร์การวัด

การตั้งค่าในระหว่างขั้นตอนการวัด

การใช้ประโยชน์ CMM ที่เหมาะสมที่สุด
ปริมาณงานของชิ้นงานสูง

เรียนรู้เพิ่มเติม

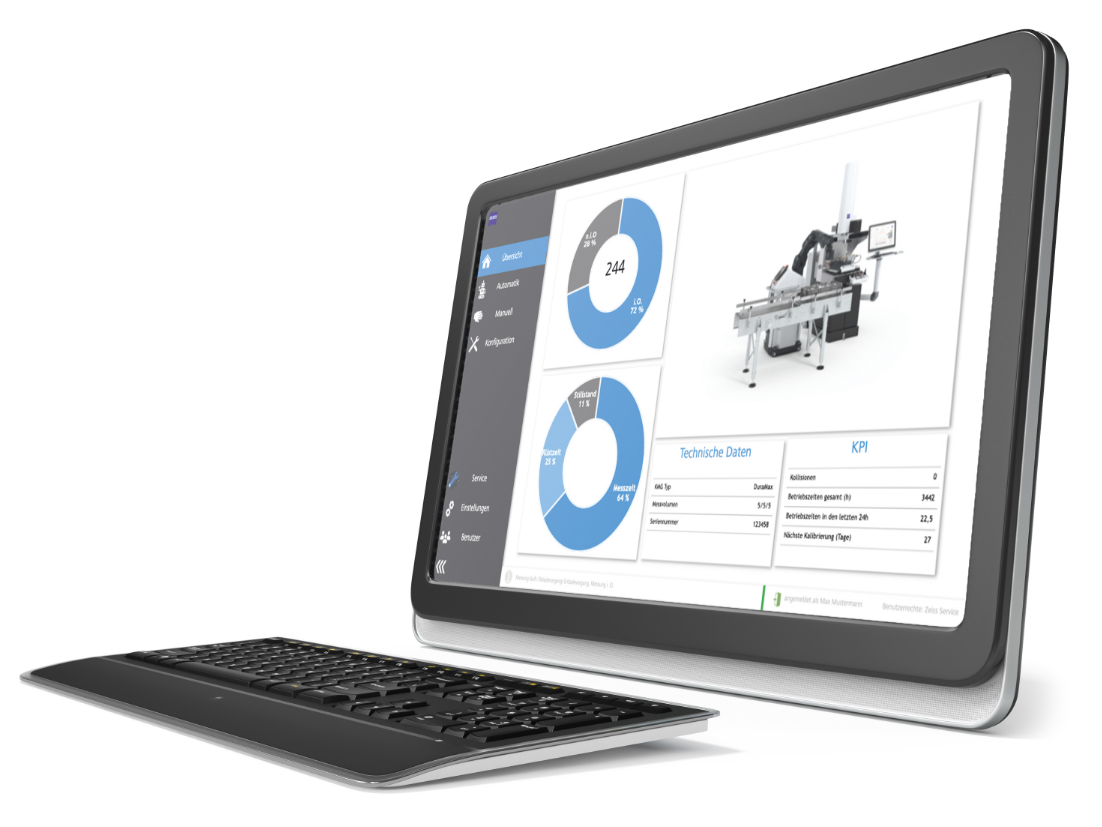

อินเทอร์เฟซอัตโนมัติ

อินเทอร์เฟซอัตโนมัติของ ZEISS ช่วยให้คุณสามารถทำให้อุปกรณ์วัดของคุณทำงานโดยอัตโนมัติได้อย่างง่ายดายโดยไม่ต้องใช้ความพยายามทางวิศวกรรมใด ๆ นอกเหนือจากการเริ่มแผนการตรวจสอบและให้ข้อเสนอแนะเกี่ยวกับผลการวัดหรือสถานะของเครื่องจักรแล้ว การใช้งานนี้ยังช่วยให้คุณสามารถควบคุมอุปกรณ์ต่อพ่วง CMM ได้อีกด้วย อินเทอร์เฟซยังได้รับการกำหนดค่าไว้ล่วงหน้าสำหรับผลิตภัณฑ์ทั้งหมดใน ZEISS Integration Series ตัวอย่างเช่น การควบคุมอุปกรณ์ติดตั้งอัตโนมัติหรือการป้อนพาเลทสามารถกำหนดค่าได้อย่างง่ายดายด้วยการคลิกเพียงไม่กี่ครั้ง อุปกรณ์แต่ละชิ้นที่คุณพัฒนาขึ้นยังสามารถควบคุมได้ผ่านการกำหนดค่าอีกด้วย

ระบบอัตโนมัติที่ง่ายของอุปกรณ์ต่อพ่วง CMM

อินเทอร์เฟซการสื่อสารที่เป็นมาตรฐาน: OPC UA, Profinet, EthernetIP
การดูแลผู้ใช้ช่วยให้ผู้ปฏิบัติงานในโรงงาน ช่างเทคนิคการวัด เครื่องตั้งค่าหรือฝ่ายบริการสามารถเห็นสิ่งที่พวกเขาต้องการได้อย่างชัดเจน
สามารถใช้ได้ทั้งในโหมดอัตโนมัติและโหมดแมนนวลแม้โดยผู้ปฏิบัติงานที่ไม่ได้รับการฝึกอบรม
กำหนดค่าง่าย ๆ ด้วยการคลิกและผ่านอินเทอร์เฟซผู้ใช้โดยตรงโดยไม่ต้องเขียนโปรแกรม PLC ที่ซับซ้อน
การว่าจ้างที่มีประสิทธิภาพด้วยความเสี่ยงของโครงการที่ต่ำและต้นทุนที่ต่ำ

เรียนรู้เพิ่มเติม

ข้อมูลจำเพาะทางเทคนิค

	DuraMax	DuraMax HTG
การวัดปริมาตร	500 x 500 x 500 มม.³	500 x 500 x 500 มม.³
ข้อผิดพลาดในการวัดความยาว E0 ในหน่วย μm E0/E40 ในหน่วย µm MPE ตาม ISO 10360 -2: 2009	2.4 + L/300 18°C - 22°C	2.2 + L/300 18°C - 22°C
ช่วงอุณหภูมิที่ขยายออกไป (ZEISS TVA 1) E0/E40 ในหน่วย µm	2.7 + L/250 18°C - 26°C	2.5 + L/250 18°C - 26°C
ช่วงอุณหภูมิที่ขยายออกไป (ZEISS TVA 2) E0/E40 ในหน่วย µm	2.9 + L/200 18°C - 30°C	2.7 + L/200 18°C - 30°C
ช่วงอุณหภูมิที่ขยายออกไป (ZEISS TVA 3) E0/E40 ในหน่วย µm	ไม่พร้อมใช้งาน	3.9 + L/100 15°C - 40°C
ซอฟต์แวร์	ZEISS CALYPSO	ZEISS CALYPSO
เซ็นเซอร์แบบสัมผัส	VAST XXT TL 3	VAST XXT TL 3
ความยาวสไตลัส	ตามแนวรัศมีสูงสุด 65 มม. (สไตลัสทรงดาว)	ตามแนวรัศมีสูงสุด 65 มม. (สไตลัสทรงดาว)
ขนาดเส้นผ่านศูนย์กลางของหัววัด	0.3 - 8 มม.	0.3 - 8 มม.

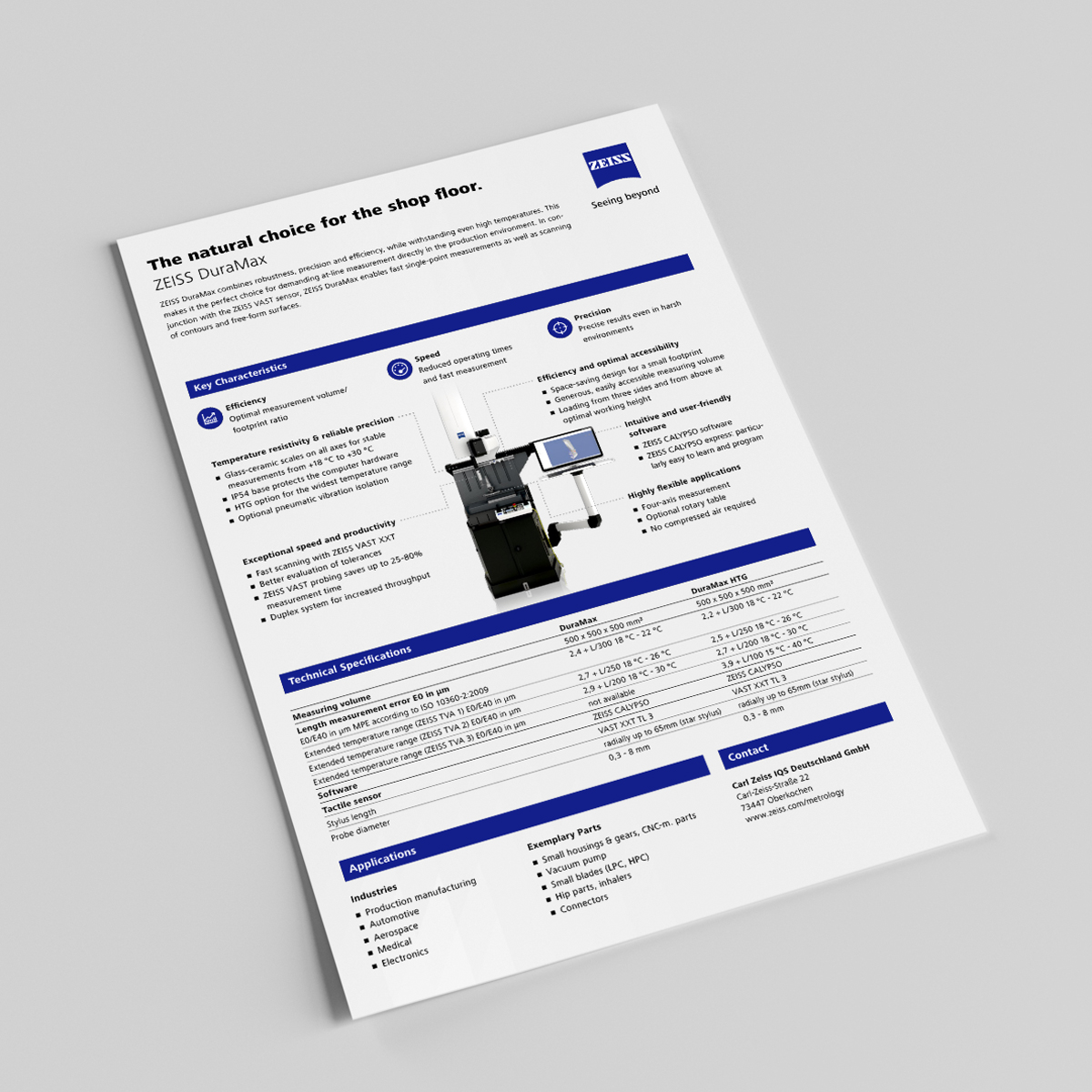

ข้อมูลทั้งหมดเกี่ยวกับ ZEISS DuraMax โดยสังเขป
