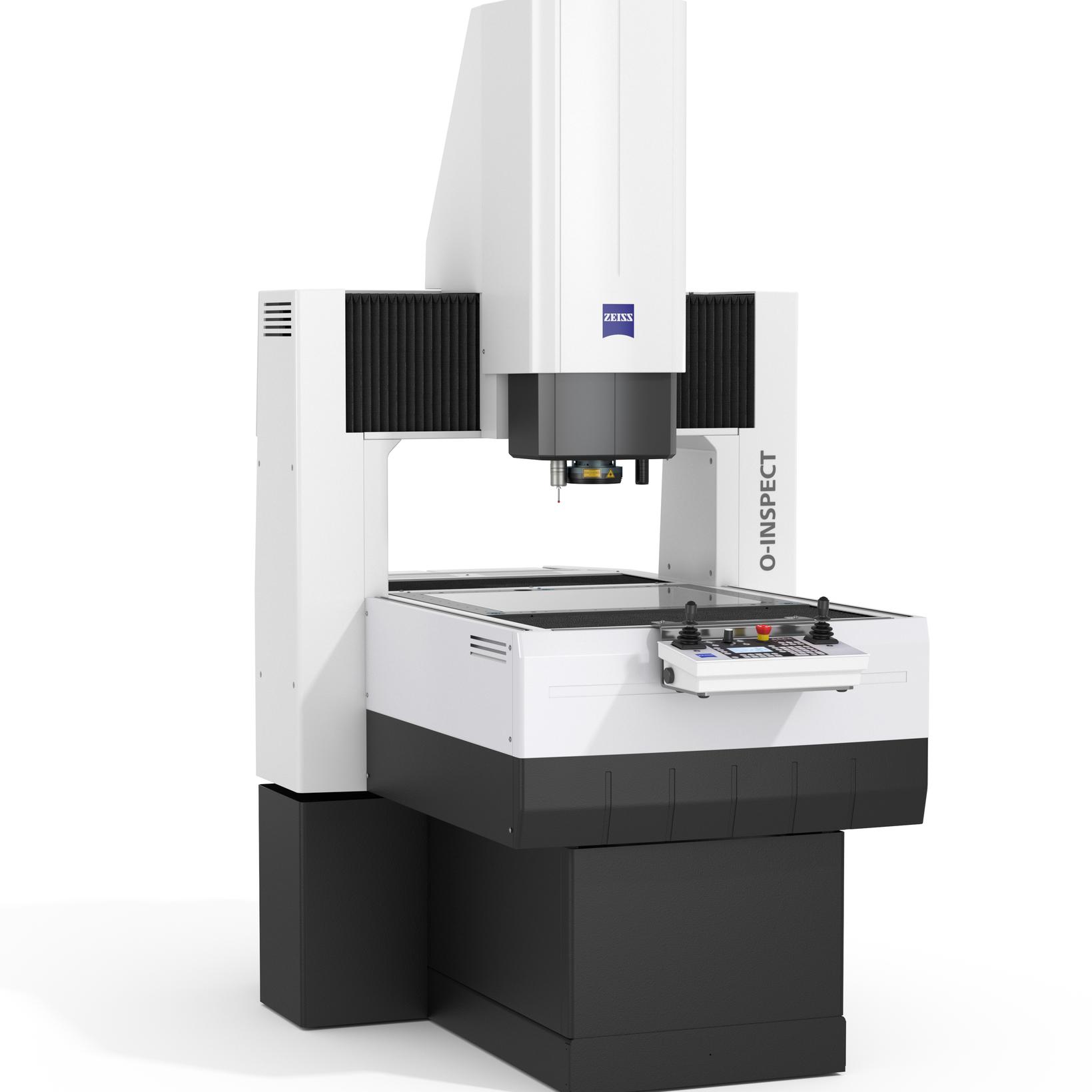

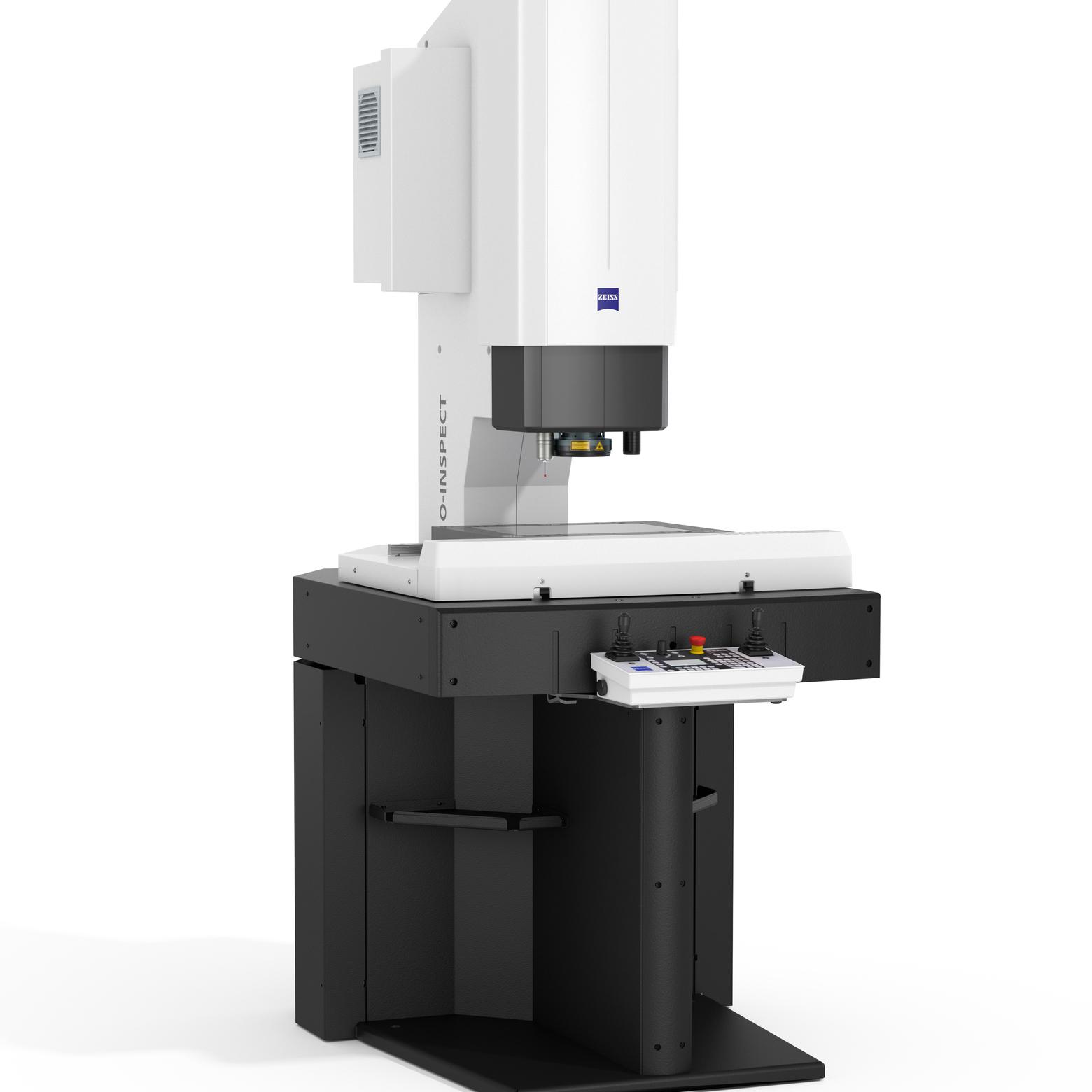

ZEISS O-INSPECT

โซลูชันออปติคอลด้วยการสัมผัสที่ถูกต้อง

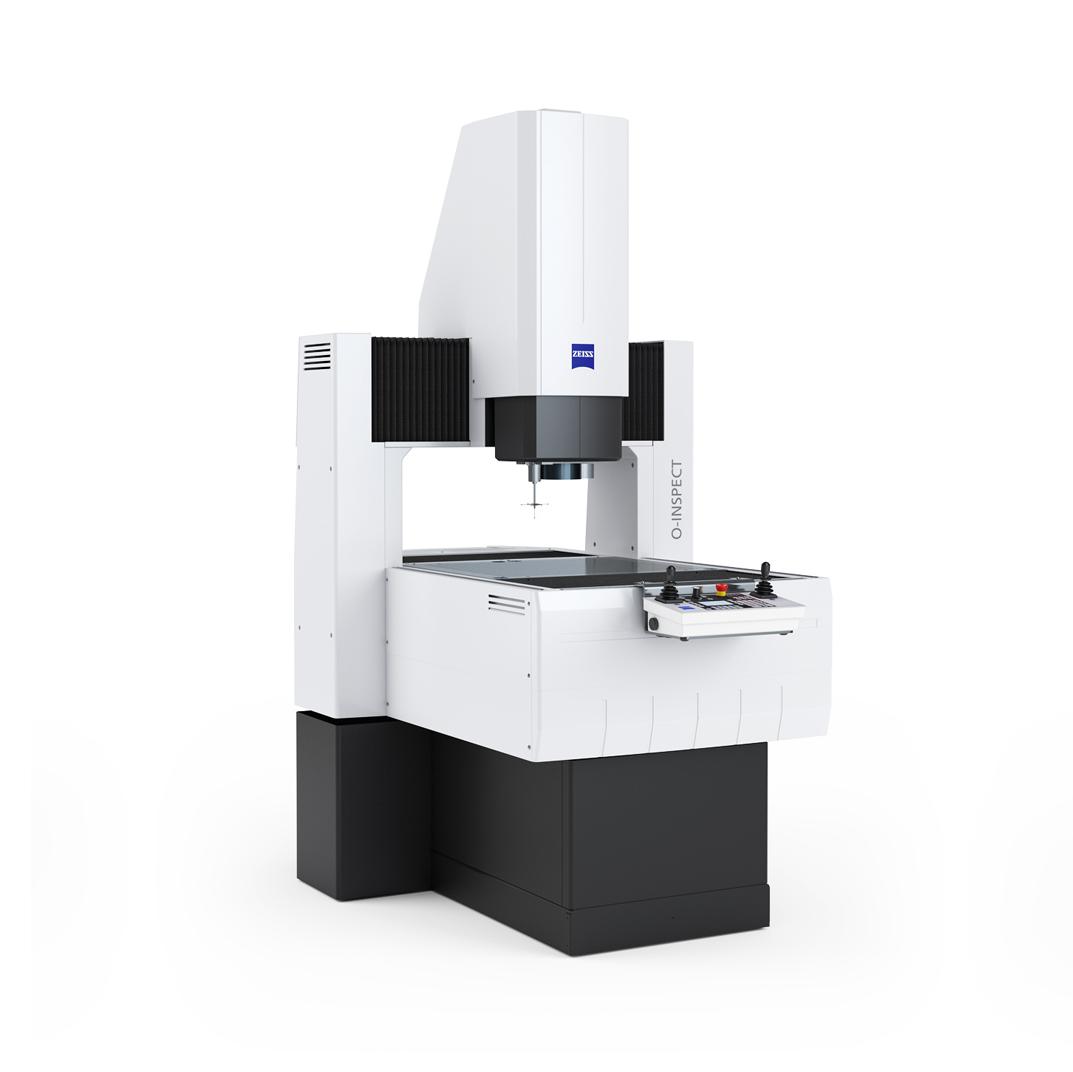

เครื่องวัดมัลติเซ็นเซอร์ ZEISS O-INSPECT ช่วยให้สามารถวัดคุณลักษณะแต่ละอย่างได้อย่างเหมาะสมที่สุดตามมาตรฐาน ISO -10360 - ทางออพติคอลหรือโดยการสัมผัส

เขตข้อมูลภาพขนาดใหญ่ที่มีความคมชัดของภาพสูง
การวัดแบบสัมผัสสามมิติที่รวดเร็วและแม่นยำ
การวัดด้วยแสงสำหรับพื้นผิวที่บอบบาง
เพิ่มความน่าเชื่อถือในเวลาที่น้อยลง

คุณสมบัติ

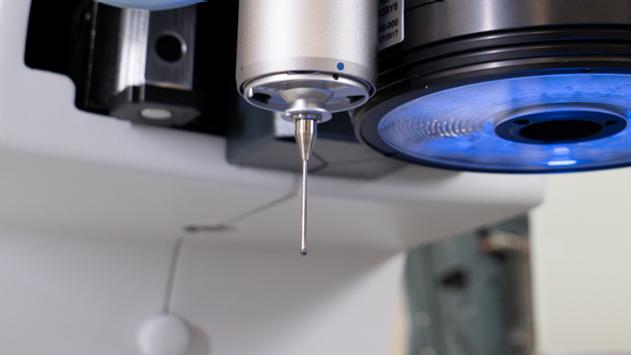

การวัดแบบสัมผัสสามมิติที่รวดเร็วและแม่นยำ

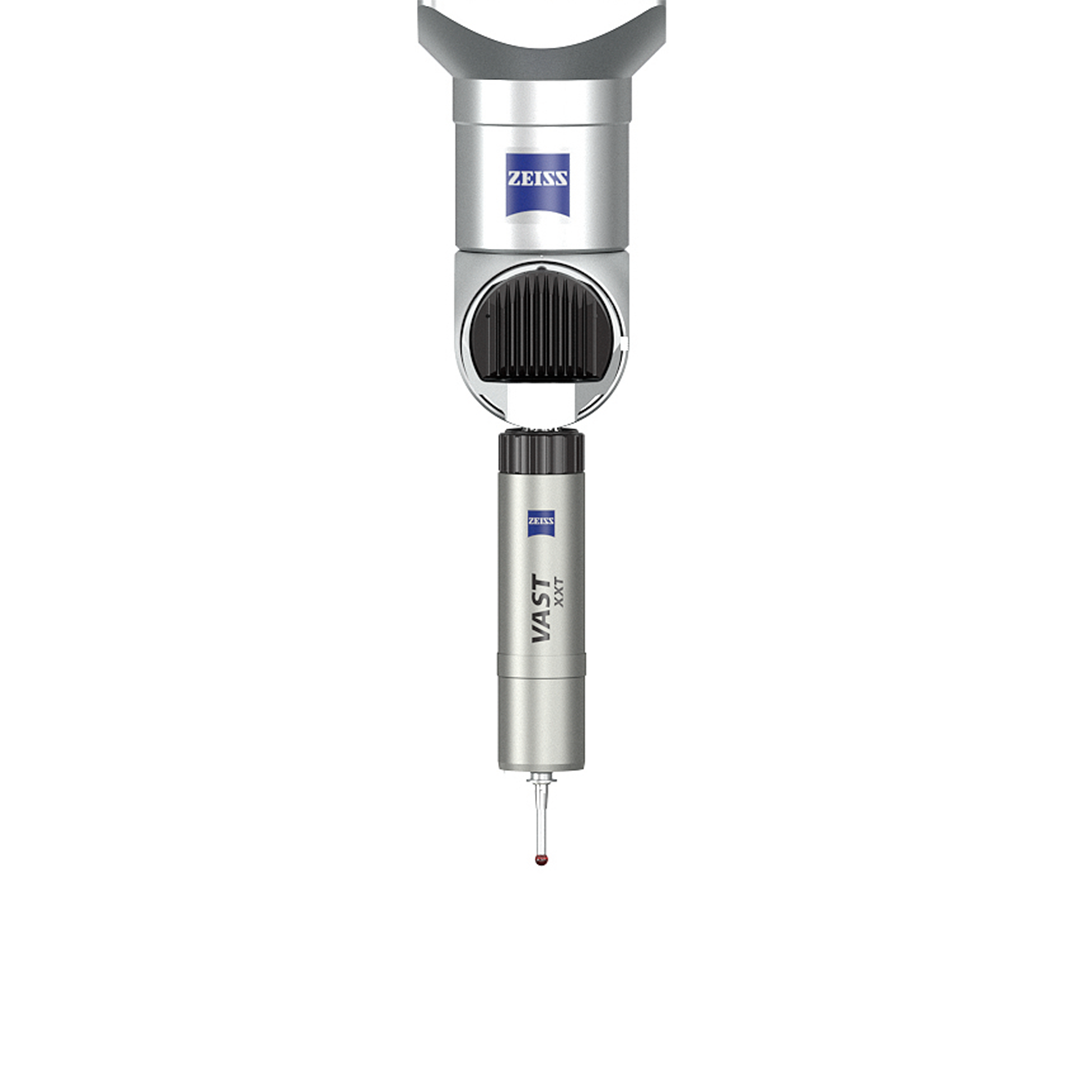

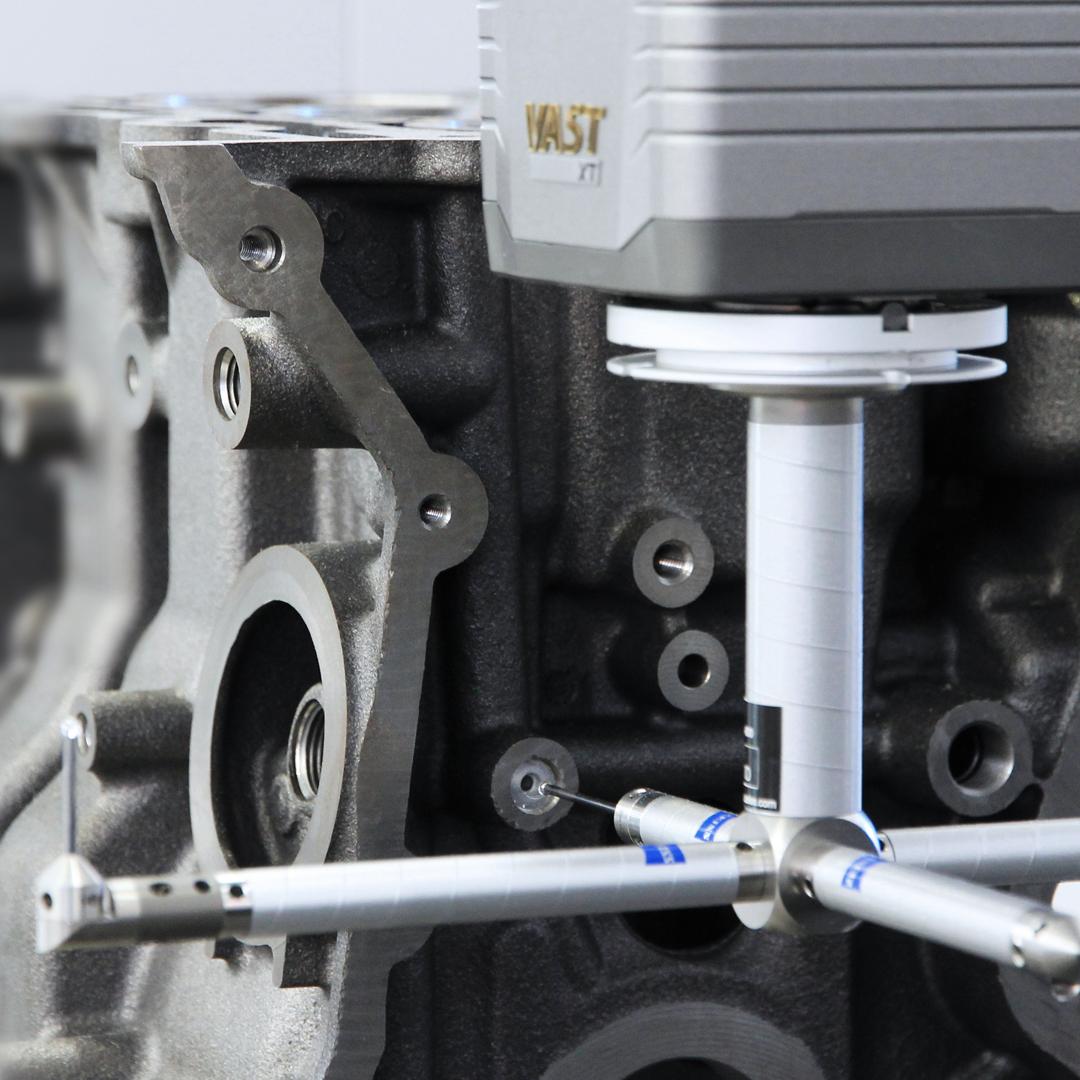

ZEISS VAST XXT เปิดตัวการสแกนที่มีความแม่นยำสูงโดยการบันทึกจุดวัดจำนวนมากในการเคลื่อนไหวเพียงครั้งเดียวซึ่งไม่เหมือนใครในหมวดหมู่อุปกรณ์นี้

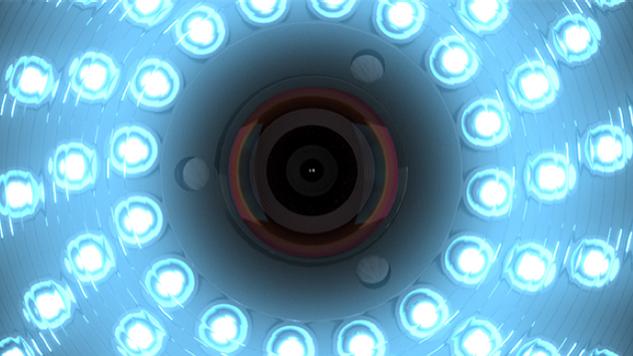

Ring light

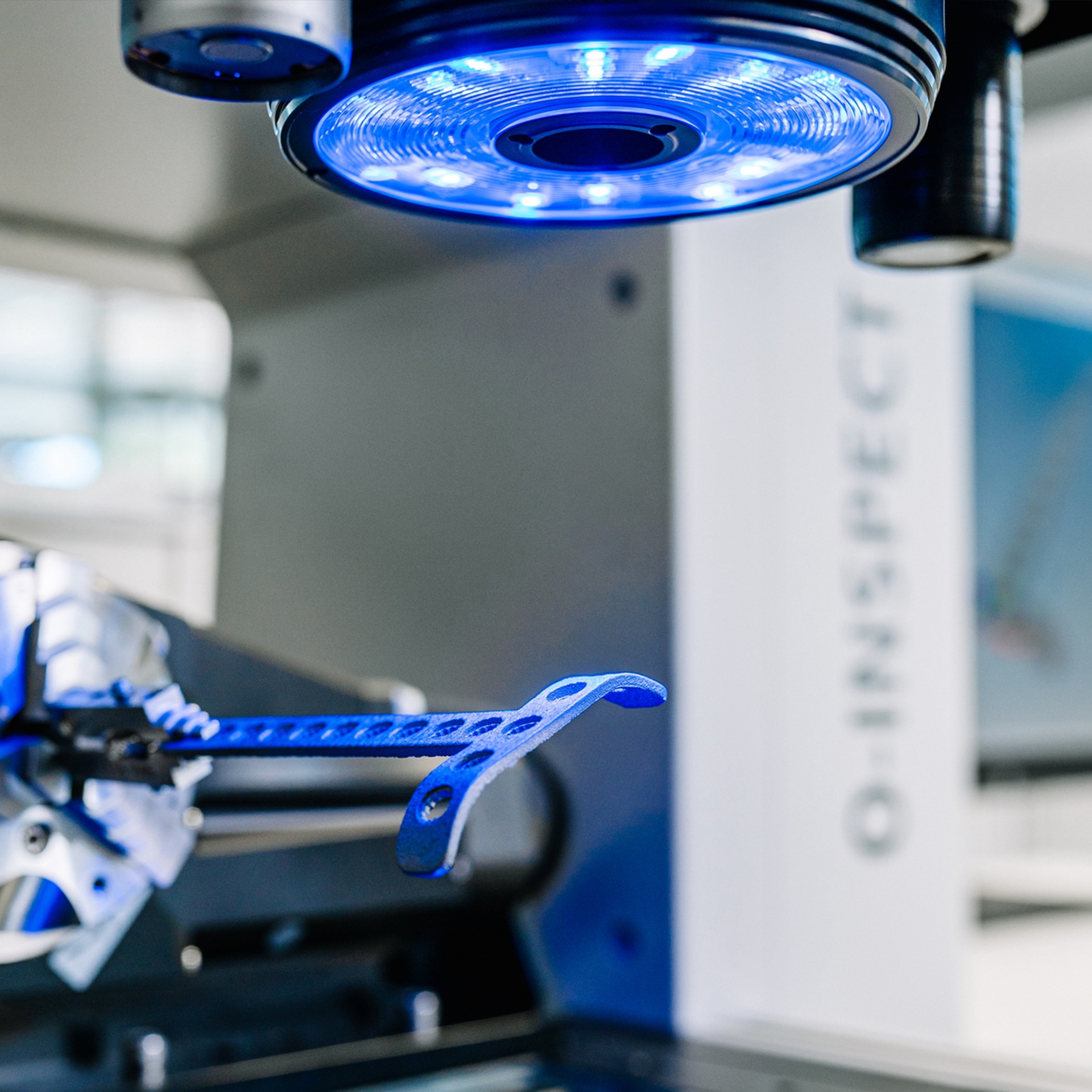

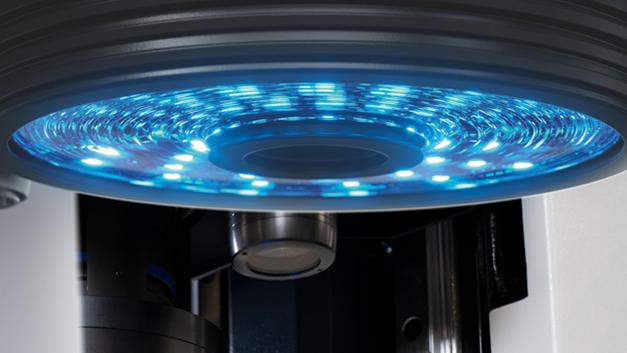

ไฟวงแหวนประกอบรวมด้วยวงแหวนสี่วงที่มีไฟ LED สีน้ำเงินสิบหกดวงและสีแดงสิบหกดวงที่สามารถควบคุมแยกกันได้ในแปดส่วน เมื่อใช้ร่วมกับออปติกแบบซิงโครไนซ์ไฟ LED สีจะช่วยให้ผู้ปฏิบัติงานสามารถกรองแสงโดยรอบที่ทำให้เสียสมาธิและส่องสว่างเช่นวัสดุสีที่มีคอนทราสต์ในระดับสูง

เพิ่มความน่าเชื่อถือในเวลาที่น้อยลง

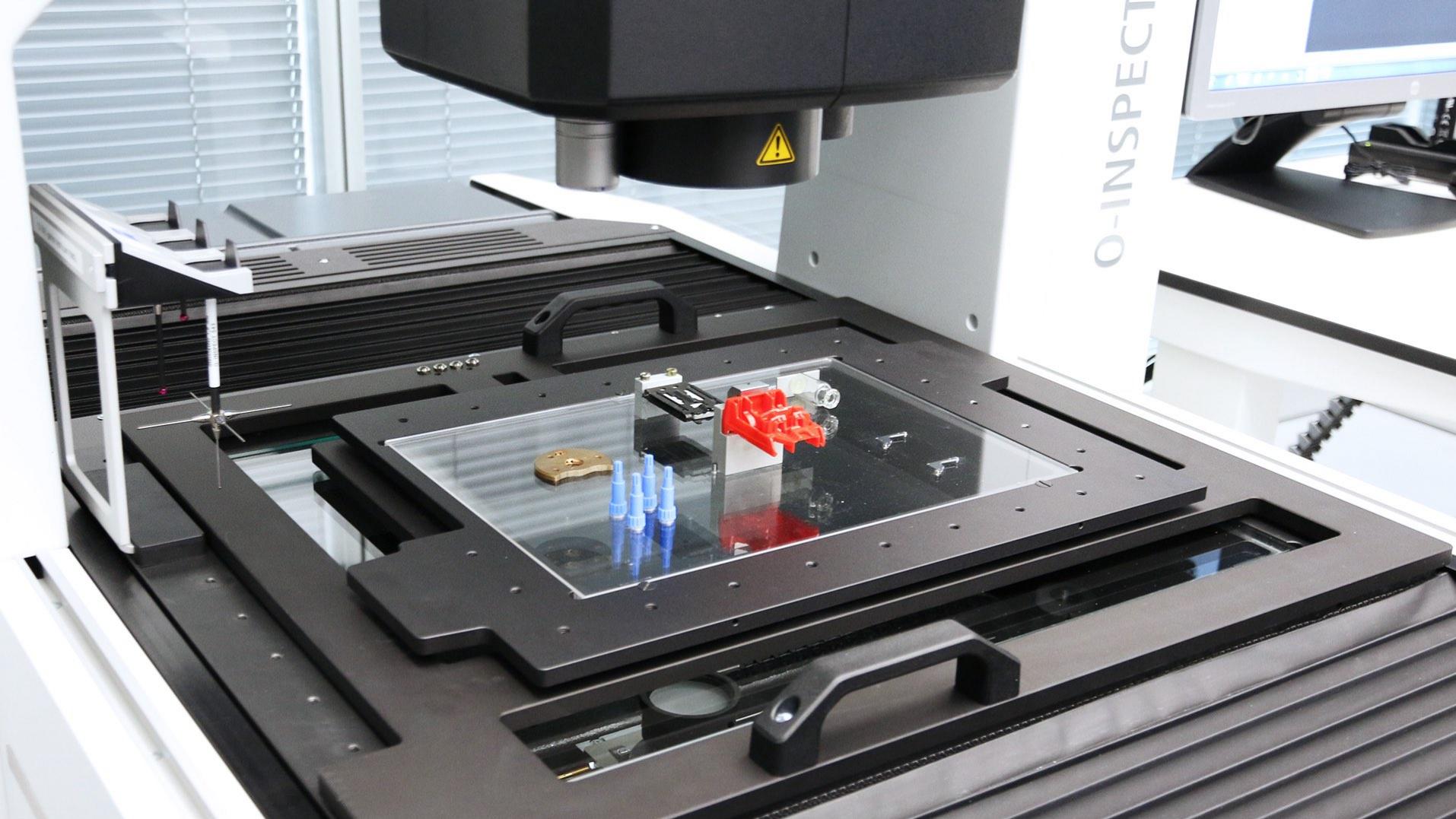

ระบบพาเลทแบบผสานรวมที่มีอินเตอร์เฟซสำหรับการจับอุณหภูมิอัตโนมัติช่วยให้คุณประหยัดเวลาในขณะที่มั่นใจในความน่าเชื่อถือมากขึ้น

การวัดด้วยแสงสำหรับพื้นผิวที่บอบบาง

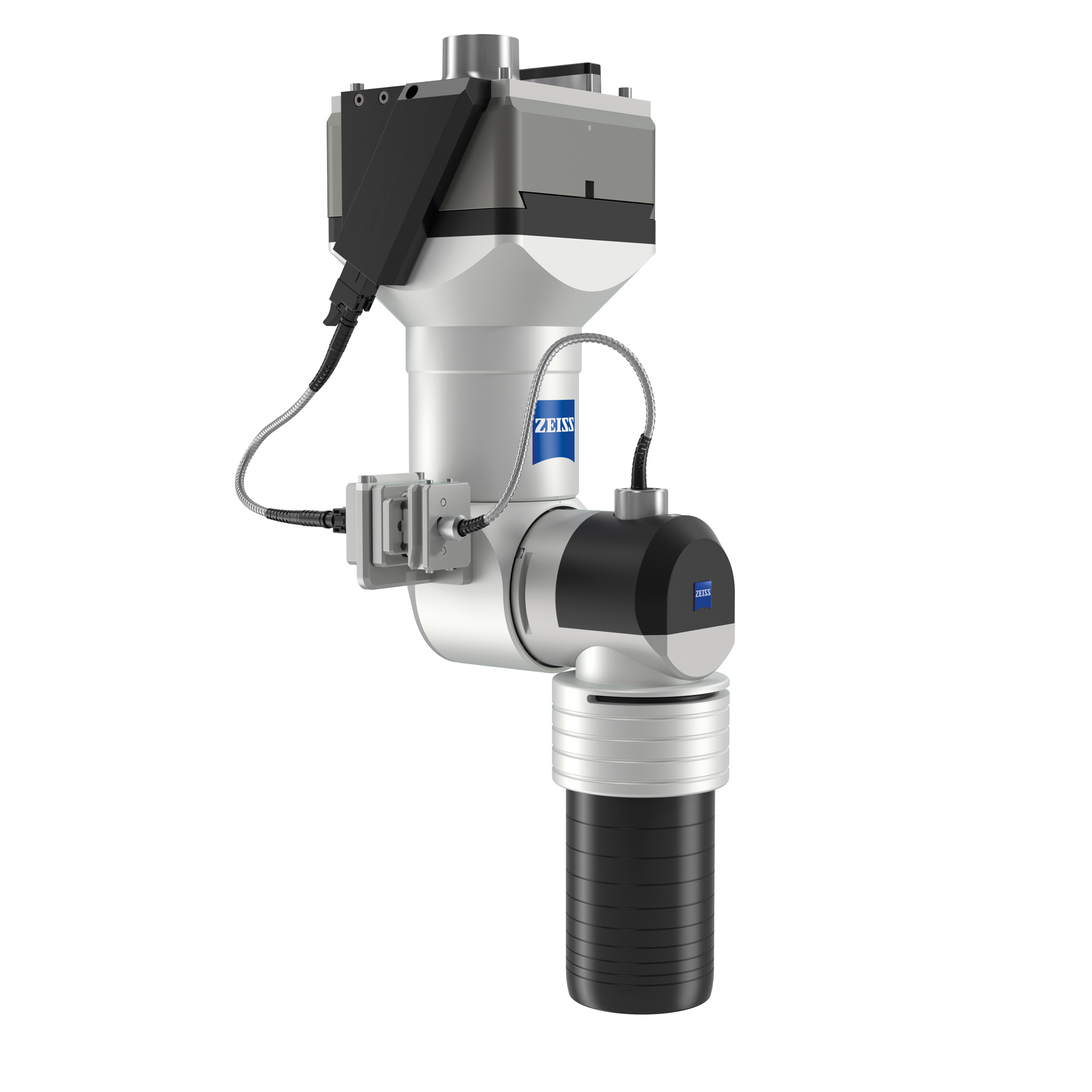

ZEISS DotScan ช่วยให้สามารถจับภาพภูมิประเทศของชิ้นงานแบบไม่สัมผัสได้ มีให้เลือกเมื่อคุณมีพื้นผิวที่บอบบางสะท้อนแสงหรือมีคอนทราสต์ต่ำซึ่งทำให้ยากต่อการใช้เซ็นเซอร์อื่น ๆ

ความแม่นยำในทุกด้าน

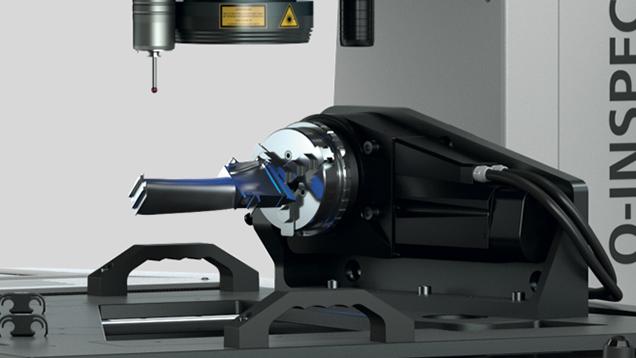

โต๊ะหมุนเสริมช่วยเพิ่ม ZEISS O-INSPECT ด้วยแกนหมุนที่ตั้งโปรแกรมได้ทำให้สามารถตรวจสอบคุณลักษณะจากทุกด้าน คุณมีตัวเลือกในการรวมเข้ากับพาเลทเพื่อให้ได้ตำแหน่งที่แตกต่างกันและลดระยะเวลาในการตั้งค่า

ลดความไม่ถูกต้องของการวัด

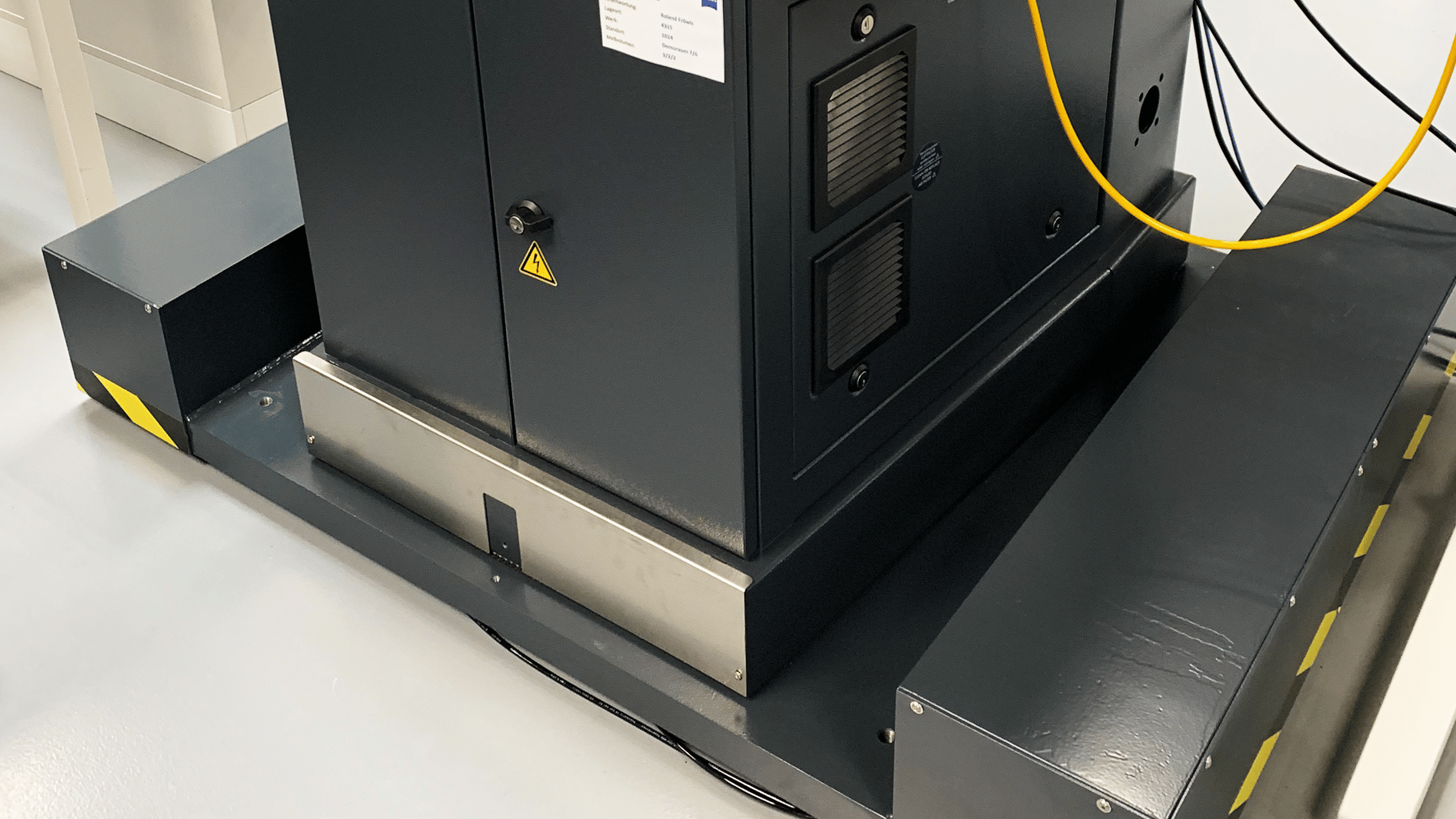

การสั่นสะเทือนของพื้นดินมีอยู่ในทุกสถานที่ติดตั้งในระดับที่แตกต่างกันและอาจนำไปสู่การวัดที่ไม่ถูกต้อง  สิ่งนี้สามารถแก้ไขได้ด้วยตัวเลือกฉนวนกันความร้อนนิวเมติกสั่นสะเทือน ฉนวนกันความร้อนนิวเมติกสั่นสะเทือนแบบย้อนยุคสามารถใช้ได้กับทั้งสามขนาด จำเป็นสำหรับการใช้งานด้วยตัวเลือกเซ็นเซอร์ scout 240

เขตข้อมูลภาพขนาดใหญ่ที่มีความคมชัดของภาพสูง

เซ็นเซอร์กล้อง ZEISS Discovery.V12 ให้การขยายตัวแปร ตัวเลือกเซ็นเซอร์ที่แตกต่างกันstandard 100, scout 160 และ scout 240 ช่วยให้มีความละเอียดสูงขึ้นสำหรับการจับภาพแม้รายละเอียดที่เล็กที่สุด

ซอฟต์แวร์ที่ปรับให้เหมาะกับทุกการใช้งาน

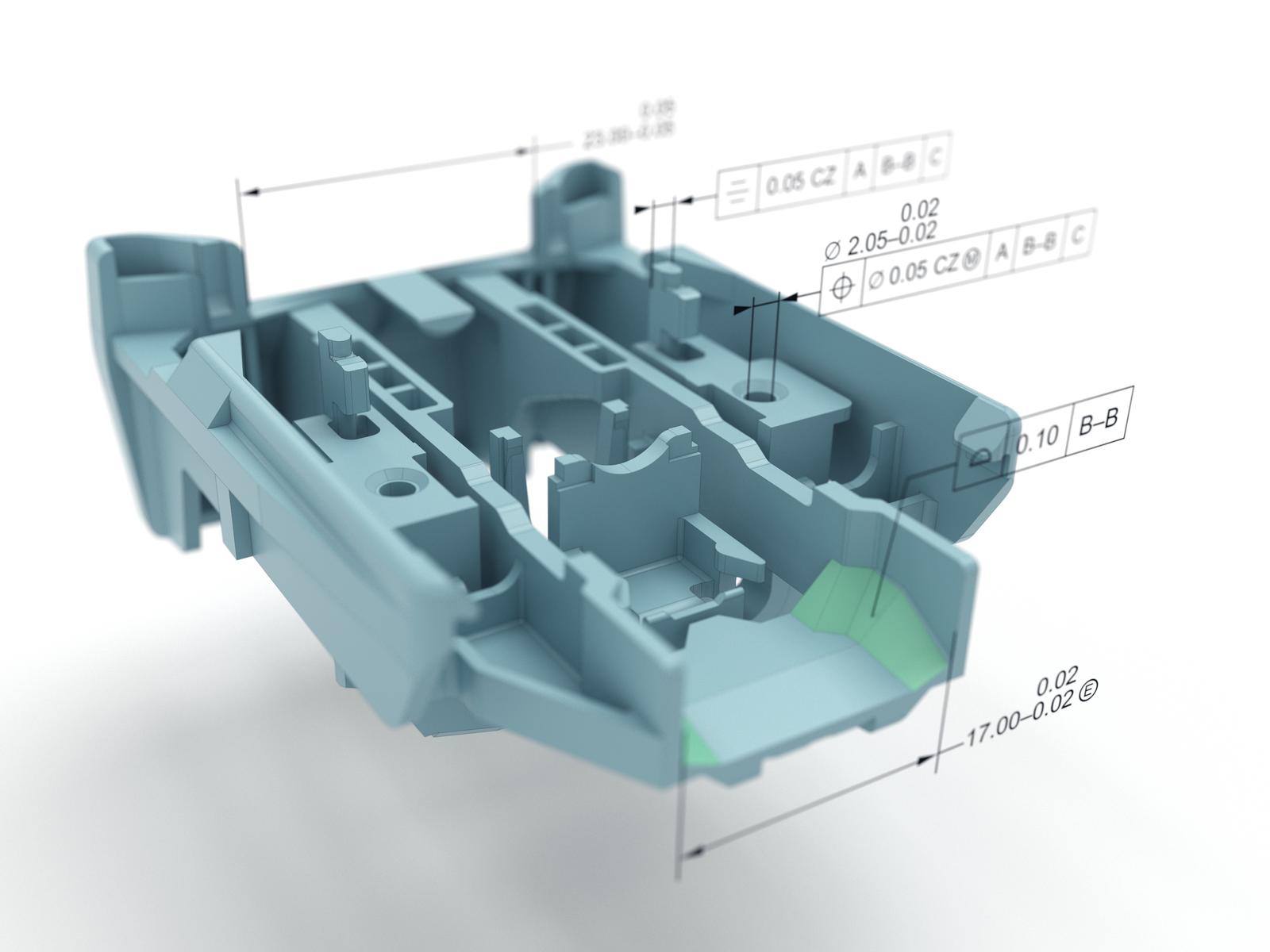

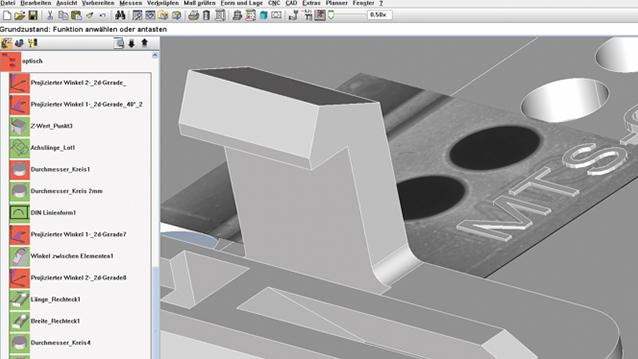

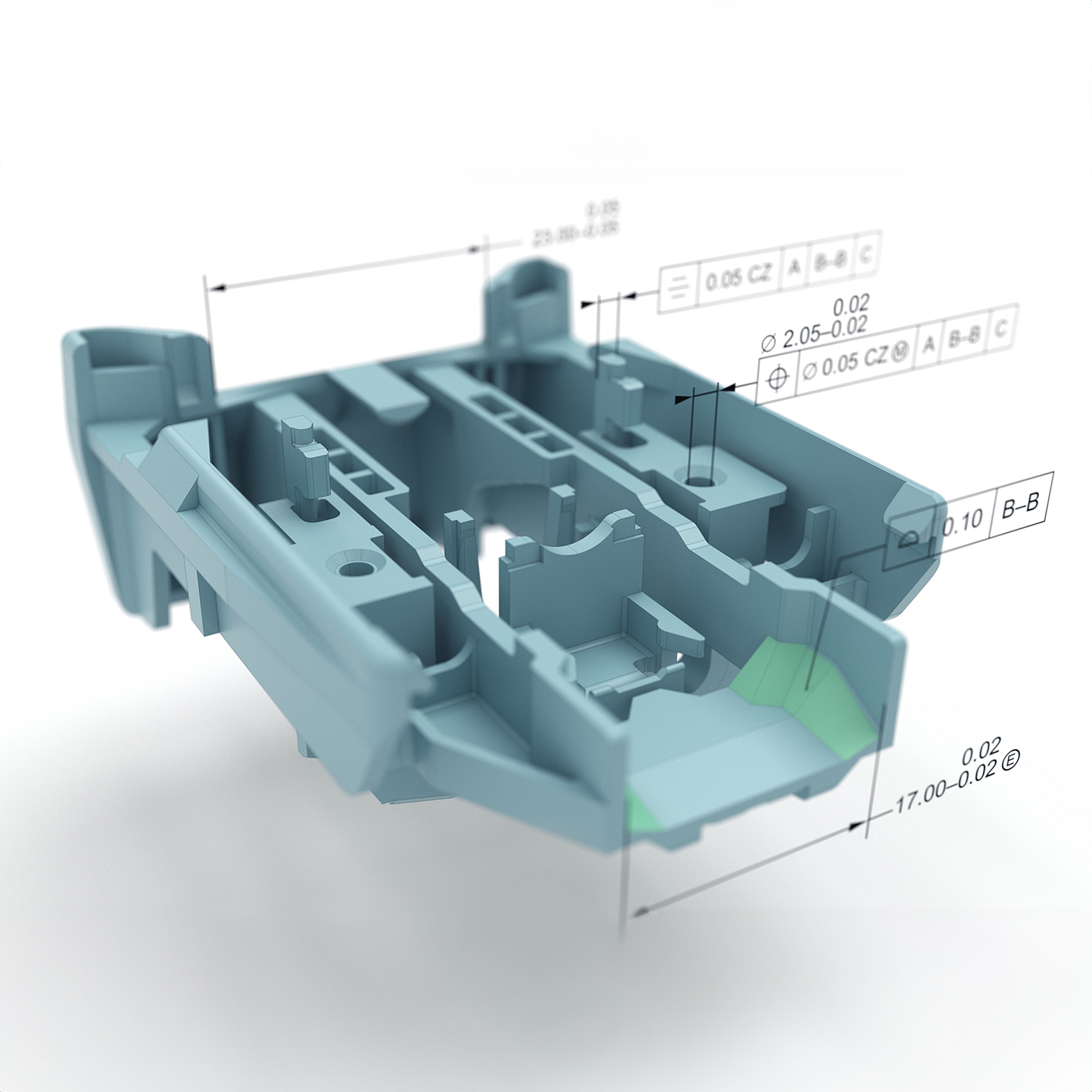

ZEISS CALYPSO มีตัวเลือกการแสดงผลที่ดีขึ้นเพื่อช่วยให้คุณประหยัดเวลา โมเดล CAD สามารถแสดงแบบซ้อนทับและสามารถมองเห็นความเบี่ยงเบนที่เป็นไปได้ (จริงไปยังเป้าหมาย) ได้อย่างรวดเร็ว ด้วยตัวเลือกที่หลากหลาย ZEISS CALYPSO ยังมีเครื่องมือที่เหมาะสมสำหรับความต้องการพิเศษ

การรายงานอย่างมืออาชีพและสามารถนำไปปฏิบัติได้

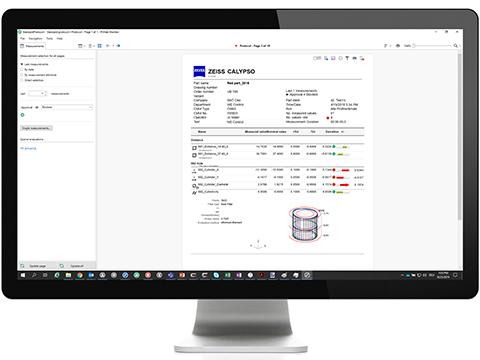

ZEISS PiWeb reporting นำเสนอการจัดทำเอกสารและการแสดงผลข้อมูลการวัดด้วยการคลิกเพียงครั้งเดียว ซึ่งช่วยให้คุณได้ข้อมูลเชิงลึกที่มีประโยชน์เกี่ยวกับชิ้นส่วนและกระบวนการของคุณ

ออปติคส์ที่ยอดเยี่ยม

มุมมองขนาดใหญ่
ความคมชัดของภาพสูง

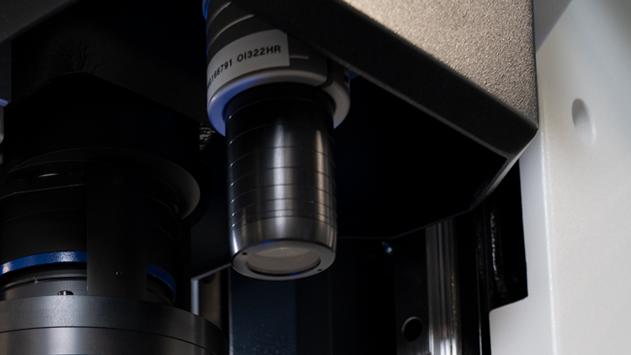

เซ็นเซอร์กล้อง ZEISS Discovery.V12 มีระดับการขยายที่แตกต่างกัน เมื่อเทียบกับเลนส์ทั่วไปจะมีมุมมองที่ใหญ่กว่าถึงสี่เท่ารวมถึงความเที่ยงตรงในการถ่ายภาพที่ยอดเยี่ยมแม้ในบริเวณรอบนอก ผลลัพธ์: ลดเวลาในการวัดและความแม่นยำสูงสุด
ตัวเลือกเซ็นเซอร์ใหม่สองตัวได้แก่ SCOUT 160 และ SCOUT 240 ช่วยให้มีความละเอียดแสงสูงยิ่งขึ้น การใช้หน่วยเซ็นเซอร์ทางเลือกช่วยให้ 1.6 หรือ 2.4 เท่าของความละเอียดเชิงแสงของตัวแปรมาตรฐาน 100
ความคมชัดที่เหมาะสม
ระบบส่องสว่าง ZEISS O-INSPECT

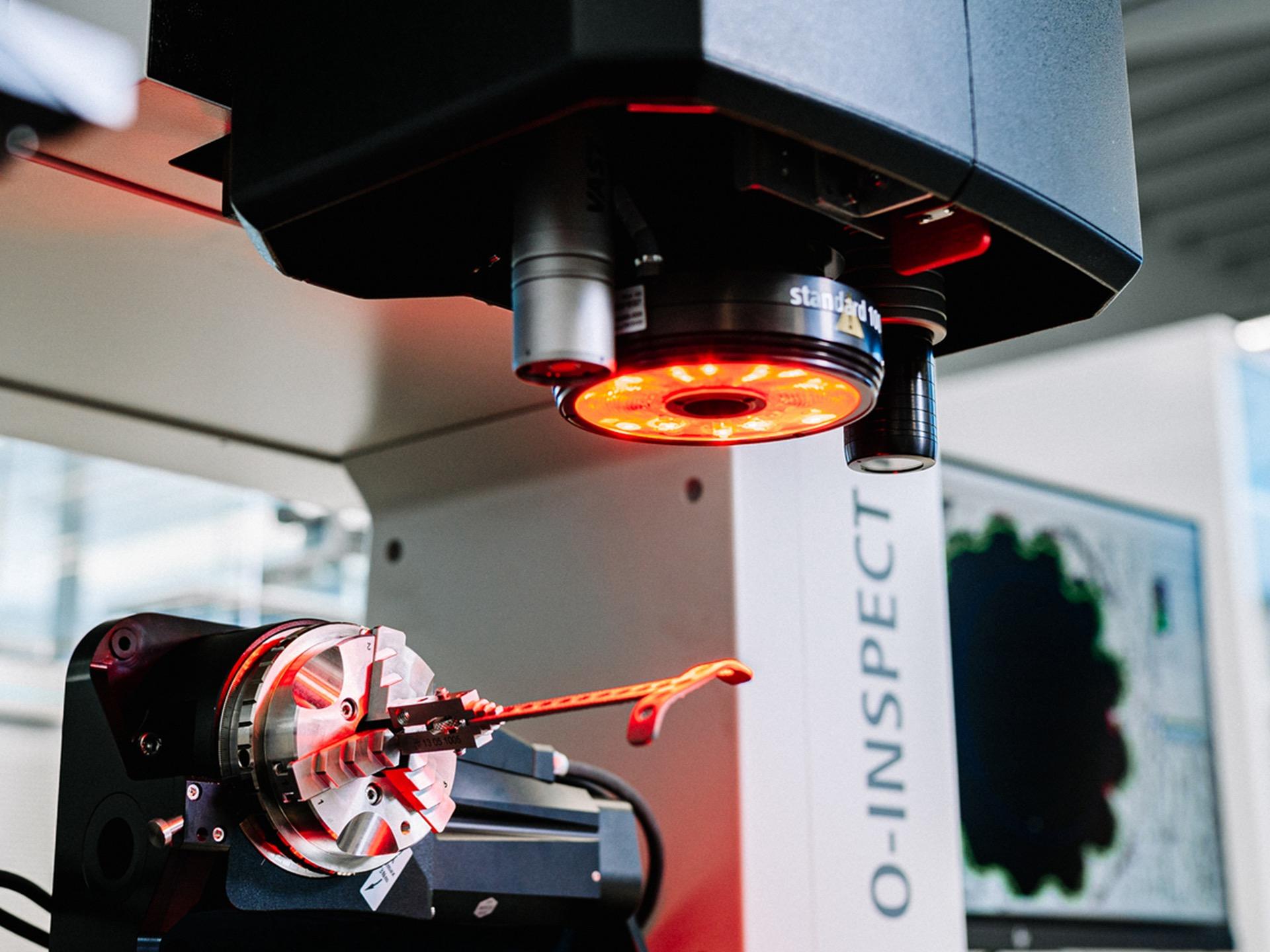

จำเป็นต้องใช้ภาพที่มีคอนทราสต์สูงเพื่อให้ได้ผลลัพธ์ที่แม่นยำ ZEISS O-INSPECT มีระบบส่องสว่างอเนกประสงค์สำหรับวัตถุประสงค์นี้ รูปทรงพื้นผิวและสีพื้นผิวที่แตกต่างกันอย่างมากสามารถส่องสว่างเพื่อให้มุมที่แตกต่างกันของอุบัติการณ์สามารถรับรู้ได้เน้นขอบอย่างชัดเจน

เทคโนโลยีมัลติเซ็นเซอร์

การวัดการสัมผัส

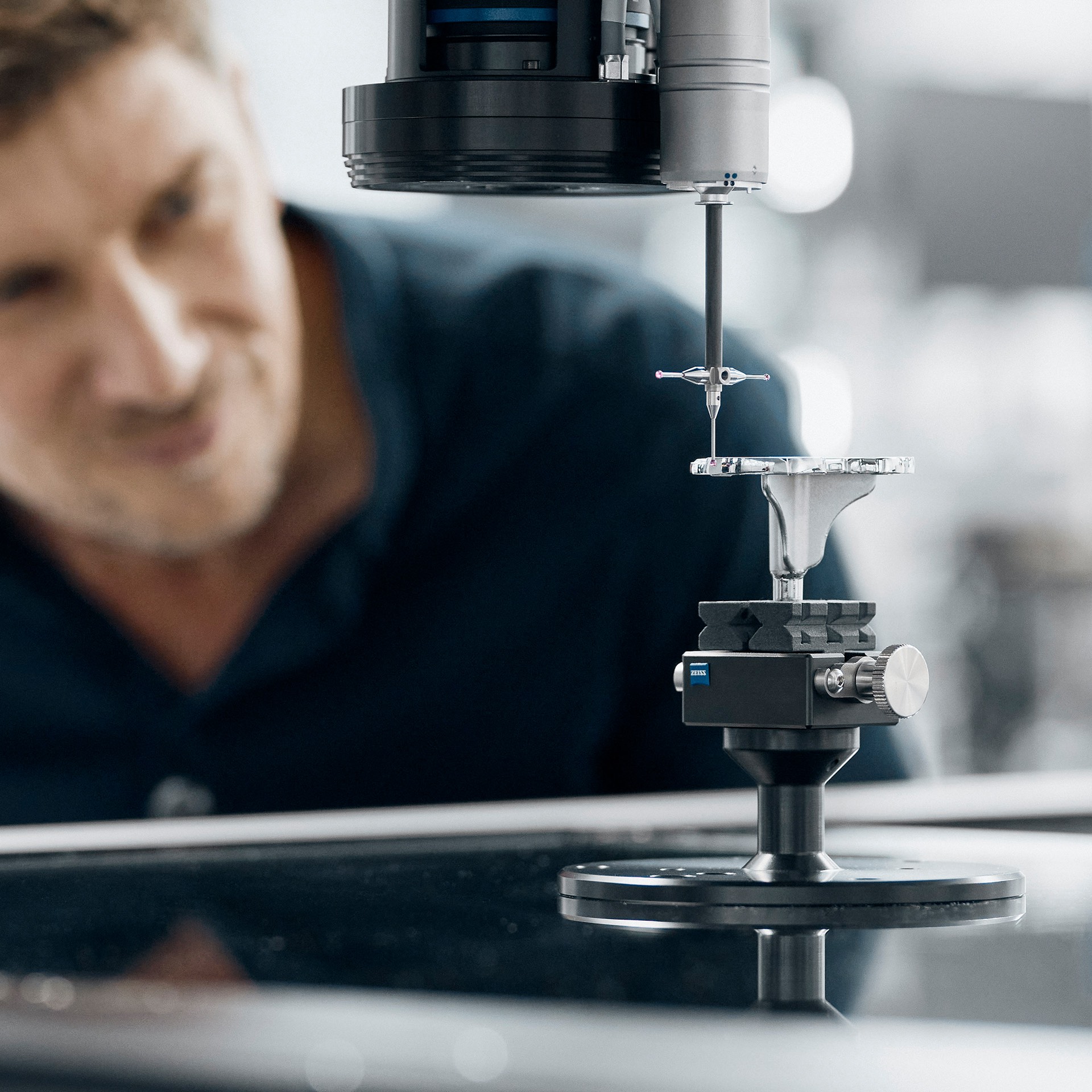

ทางเลือกที่เหมาะสมที่จำเป็นต้องมีความแม่นยำสูงมาก การตรวจสอบแบบสัมผัสเช่น ZEISS VAST XXT สแกนพื้นผิวของส่วนประกอบทีละจุด นอกจากนี้ยังเพิ่มฟังก์ชันการสแกนจึงให้ข้อมูลเกี่ยวกับรูปแบบของคุณสมบัติ

การวัดแบบออปติคอล

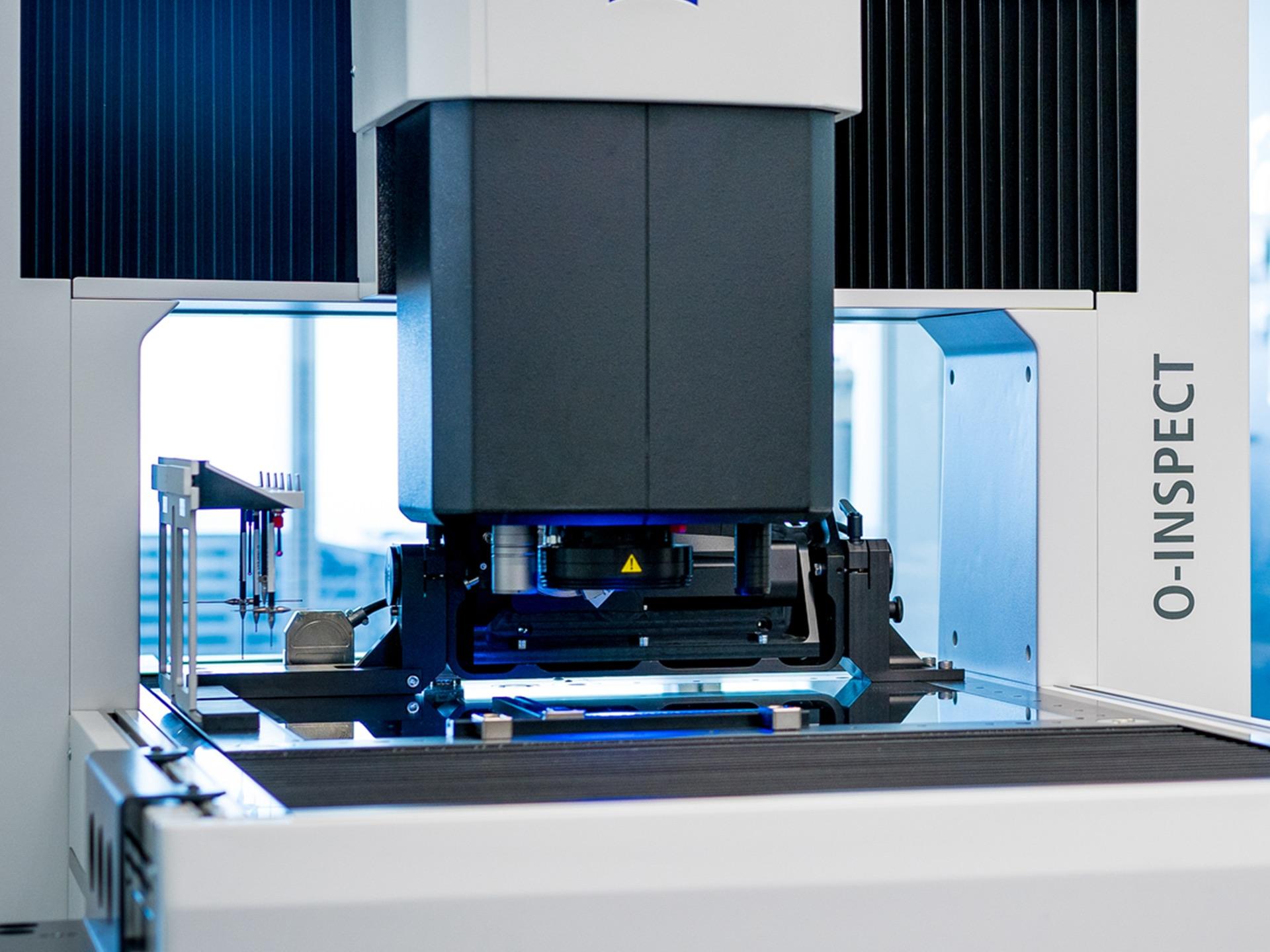

เลนส์ซูม ZEISS Discovery.V12 ให้มุมมองขนาดใหญ่ที่ปราศจากการบิดเบือนสำหรับการวัดผลลัพธ์ด้วยความแม่นยำที่ยอดเยี่ยมและลดเวลาในการวัดอย่างมีนัยสำคัญ

แสงสีขาว

ZEISS DotScan เซ็นเซอร์วัดแสงสีขาวช่วยให้สามารถจับภาพภูมิประเทศของชิ้นงานแบบไม่สัมผัสได้ ใช้เมื่อพื้นผิวที่บอบบางสะท้อนแสงหรือมีคอนทราสต์ต่ำทำให้ยากต่อการใช้เซ็นเซอร์อื่นๆ


      การอยู่ร่วมกันที่สมบูรณ์แบบของการมองเห็นและการสัมผัส

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ซอฟต์แวร์

ซอฟต์แวร์ชิ้นเดียวสำหรับงานวัดทั้งหมด

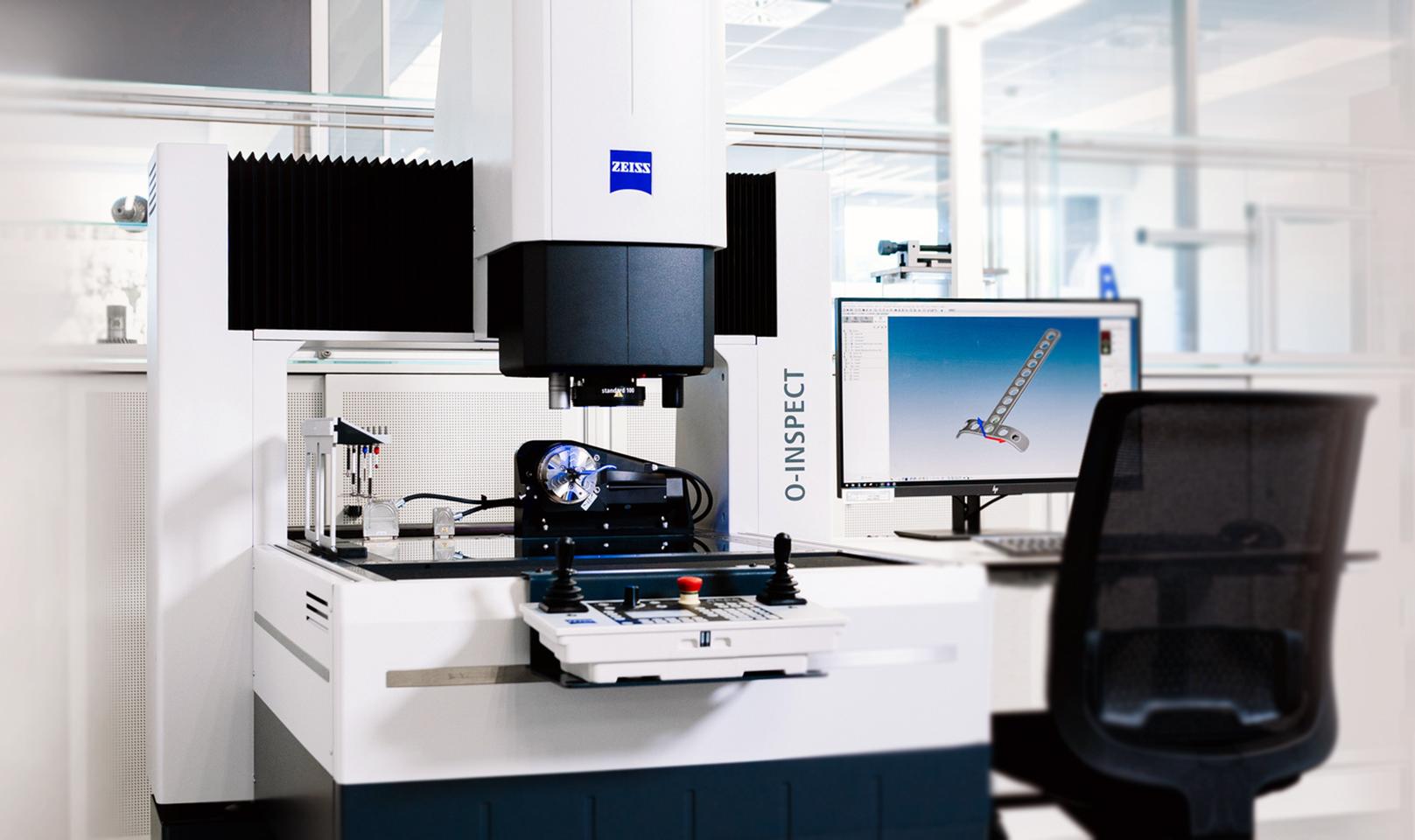

ZEISS O-INSPECT ไม่พลาดเมื่อพูดถึงซอฟต์แวร์เพราะด้วย ZEISS CALYPSO คุณจะใช้ซอฟต์แวร์การวัดสากลของเราที่ใช้กับเครื่องวัดพอร์ทัลเช่น ZEISS CONTURA

ZEISS CALYPSO สร้างความประทับใจด้วยแนวคิดการดำเนินงานที่ใช้งานง่ายซึ่งผสมผสานความหลากหลายในการทำงานและความยืดหยุ่น การเขียนโปรแกรมจะดำเนินการโดยการคลิกที่องค์ประกอบการวัดที่ต้องการในแบบจำลอง CAD ด้วยเมาส์หรือมากกว่านั้นโดยการซักถามโดยไม่คำนึงถึงเซ็นเซอร์และการจดจำองค์ประกอบการวัดอัตโนมัติ

ตัวเลือกซอฟต์แวร์ต่าง ๆ มีเครื่องมือที่เหมาะสมสำหรับความต้องการพิเศษ เช่น ฟังก์ชันเส้นโค้งมาตรฐานของ O-INSPECT หรือเครื่องมือซอฟต์แวร์รายงานการวัดแบบผสานรวม ZEISS PiWeb reporting

เรียนรู้เพิ่มเติม

ข้อมูลทางเทคนิคสำหรับ ZEISS O-INSPECT

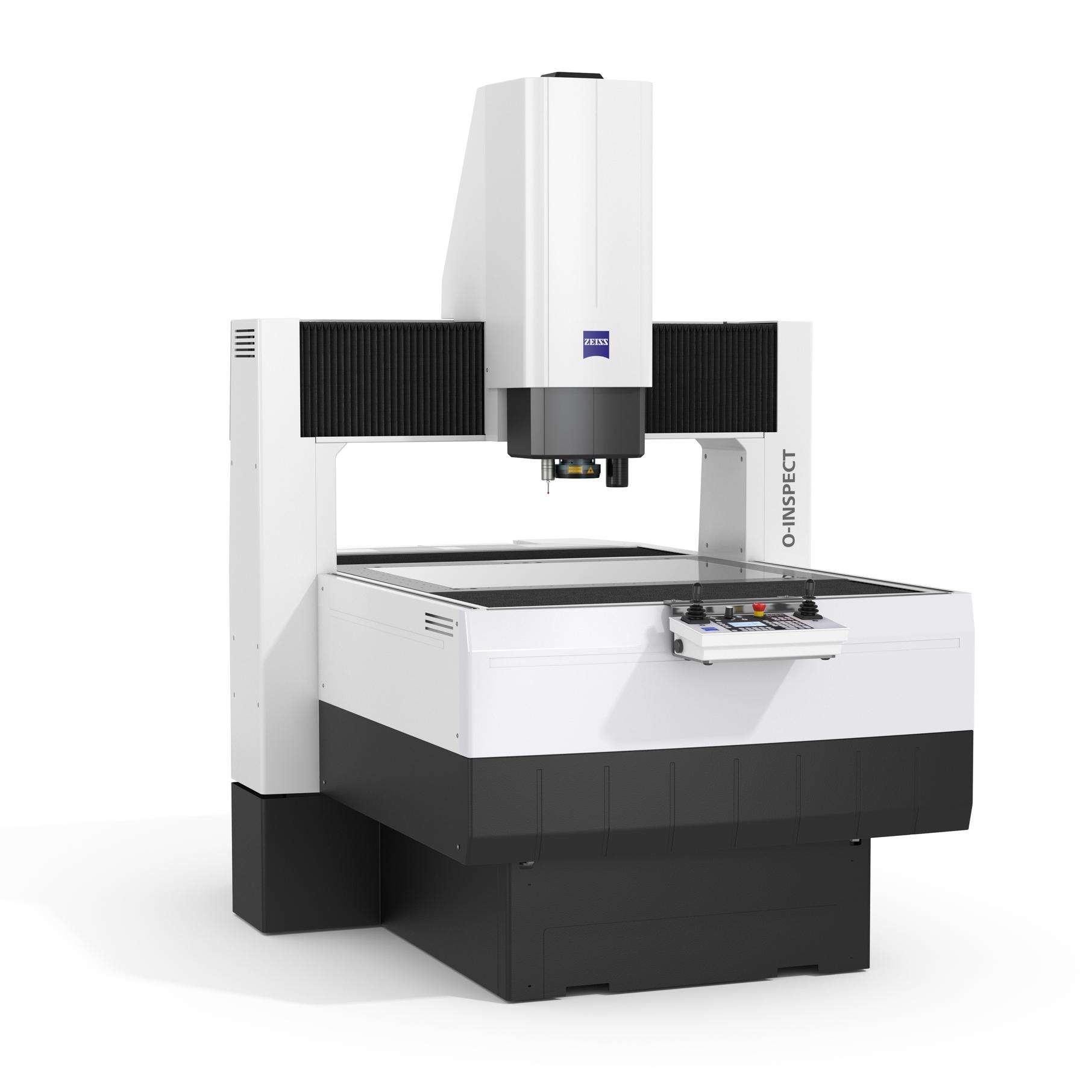

		ZEISS O-INSPECT 3/2/2 300x200x200 มม .³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 มม .³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 มม .³
การวัดปริมาตร		300 x 200 x 200 มม.³	500 x 400 x 300 มม.³	800 x 600 x 300 มม.³
ข้อผิดพลาดในการวัดความยาว MPE (E)	ใน 1D	1.6 µm + L/200 µm	1.4 µm + L/250 µm	1.5 µm + L/250 µm
	ในรูปแบบสองมิติ	1.9 µm + L/150 µm	1.6 µm + L/250 µm	1.8 µm + L/250 µm
	ในรูปแบบสามมิติ	2.4 µm + L/150 µm	1.9 µm + L/250 µm	2.2 µm + L/250 µm
ซอฟต์แวร์		ZEISS CALYPSO
เซ็นเซอร์กล้องออปติคอลสองมิติ		Discovery.V12 ของ ZEISS
ตัวเลือก	มาตรฐาน 100	ระยะห่างในการทำงาน 87 มม., 0.5 x - 6.3 x, ความละเอียดของเซ็นเซอร์ 0.9 μm, FoV สูงสุด: 16.1 มม. x 12.0 มม.
	ลูกเสือ 160	ระยะห่างในการทำงาน 55 มม., 0.8 x - 10 x, ความละเอียดของเซ็นเซอร์ 0.6 μm, FoV สูงสุด: 10.1 มม. x 7.5 มม.
	ลูกเสือ 240	ระยะห่างในการทำงาน 30 มม., 1.2x - 15 x, ความละเอียดของเซ็นเซอร์ 0.4 μm, FoV สูงสุด: 6.7 มม. x 5.0 มม.
เซ็นเซอร์สัมผัส		ZEISS VAST XXT
ตัวเลือก	VAST XXT TL 1	ความยาวสไตลัสในแนวรัศมีสูงสุด 40 มม. (สไตลัสดาว); เส้นผ่านศูนย์กลางปลายสไตลัสที่ 0.1 ถึง 8 มม.
ตัวเลือก	VAST XXT TL 3	ความยาวสไตลัสในแนวรัศมีสูงสุด 65 มม. (สไตลัสดาว); เส้นผ่านศูนย์กลางปลายสไตลัสที่ 0.3 ถึง 8 มม.
