การสแกนแบบออปติคอล 3 มิติ

ATOS Compact Scan

เครื่องสแกน 3 มิติแบบเคลื่อนที่สำหรับการใช้งานที่หลากหลาย

ATOS Compact Scan เป็นเครื่องสแกน 3 มิติแบบพกพาที่ได้รับการออกแบบมาสำหรับการใช้งานที่หลากหลาย มีความแม่นยำและความยืดหยุ่น จึงเป็นตัวเลือกที่เหมาะสำหรับความต้องการในการสแกนที่หลากหลาย

การตรวจสอบรอบด้าน
มุมมองที่สามารถขยายได้
ใช้งานได้อย่างสบายใจ

คุณสมบัติ

ATOS Compact Scan ให้คุณภาพระดับมาตรฐานในแง่ของความแม่นยำ ความคมชัดและความสมบูรณ์

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

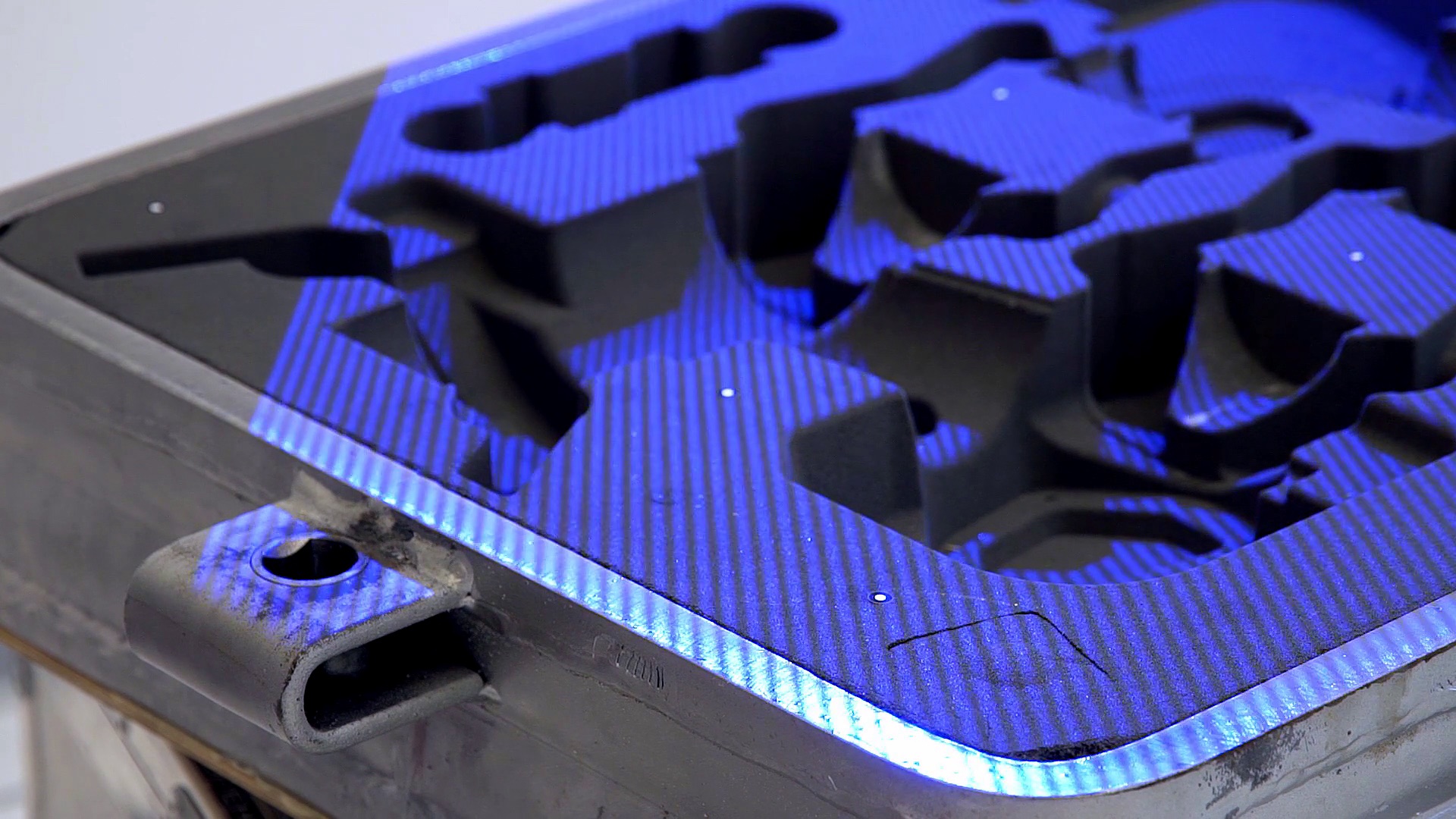

ทำงานด้วยผลลัพธ์การสแกนที่คมชัดและแม่นยำ จุดเริ่มต้นที่สมบูรณ์แบบสำหรับวิศวกรรมย้อนกลับและการตรวจสอบ

การสแกน
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

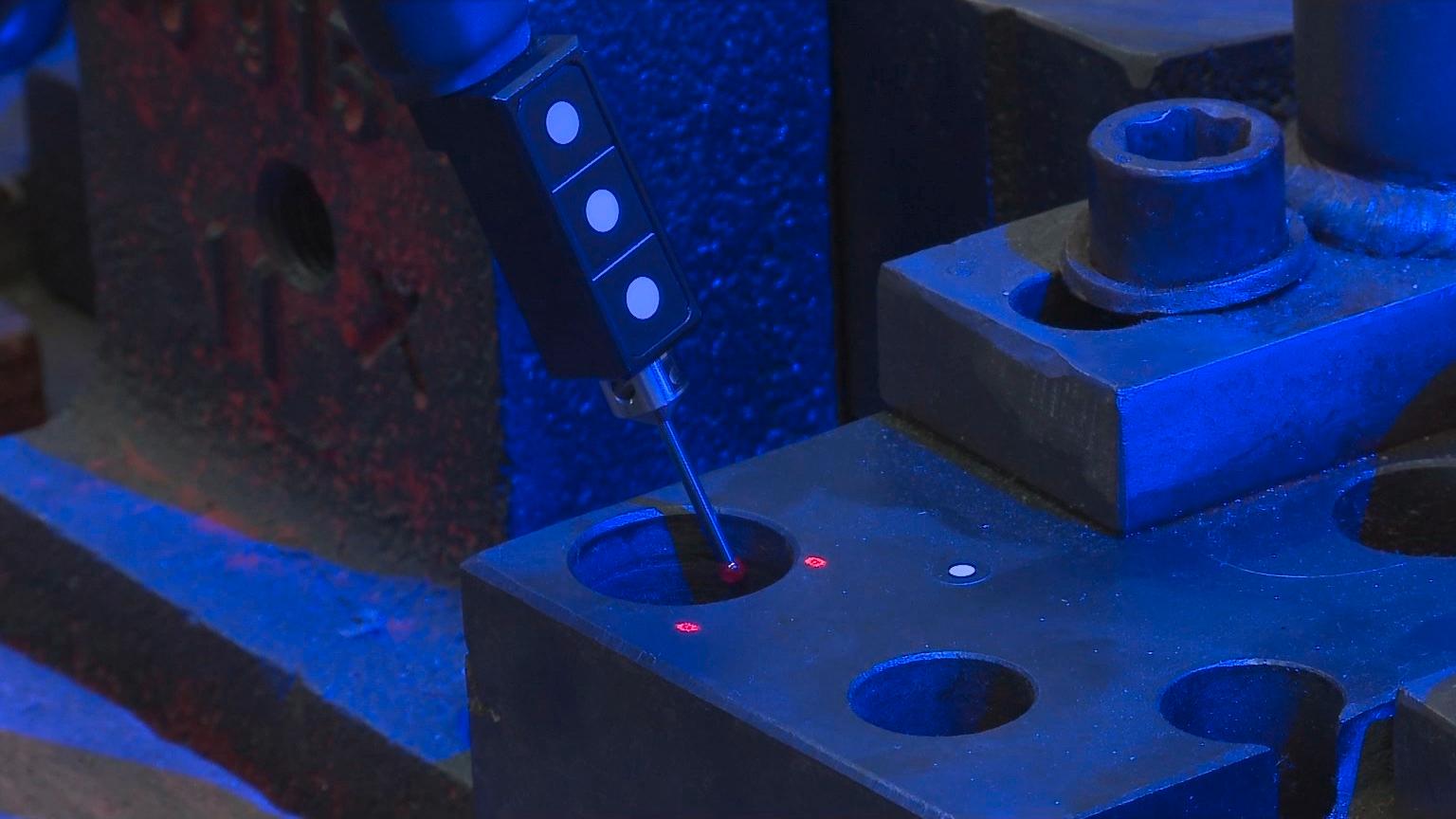

ทำการดิจิทัลพื้นที่ลึก ๆ รูเจาะ หรือพื้นที่ที่ไม่สามารถเข้าถึงเชิงออปติคอลได้ การเสริมที่สมบูรณ์แบบสำหรับการสแกน 3 มิติ

การวัด
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

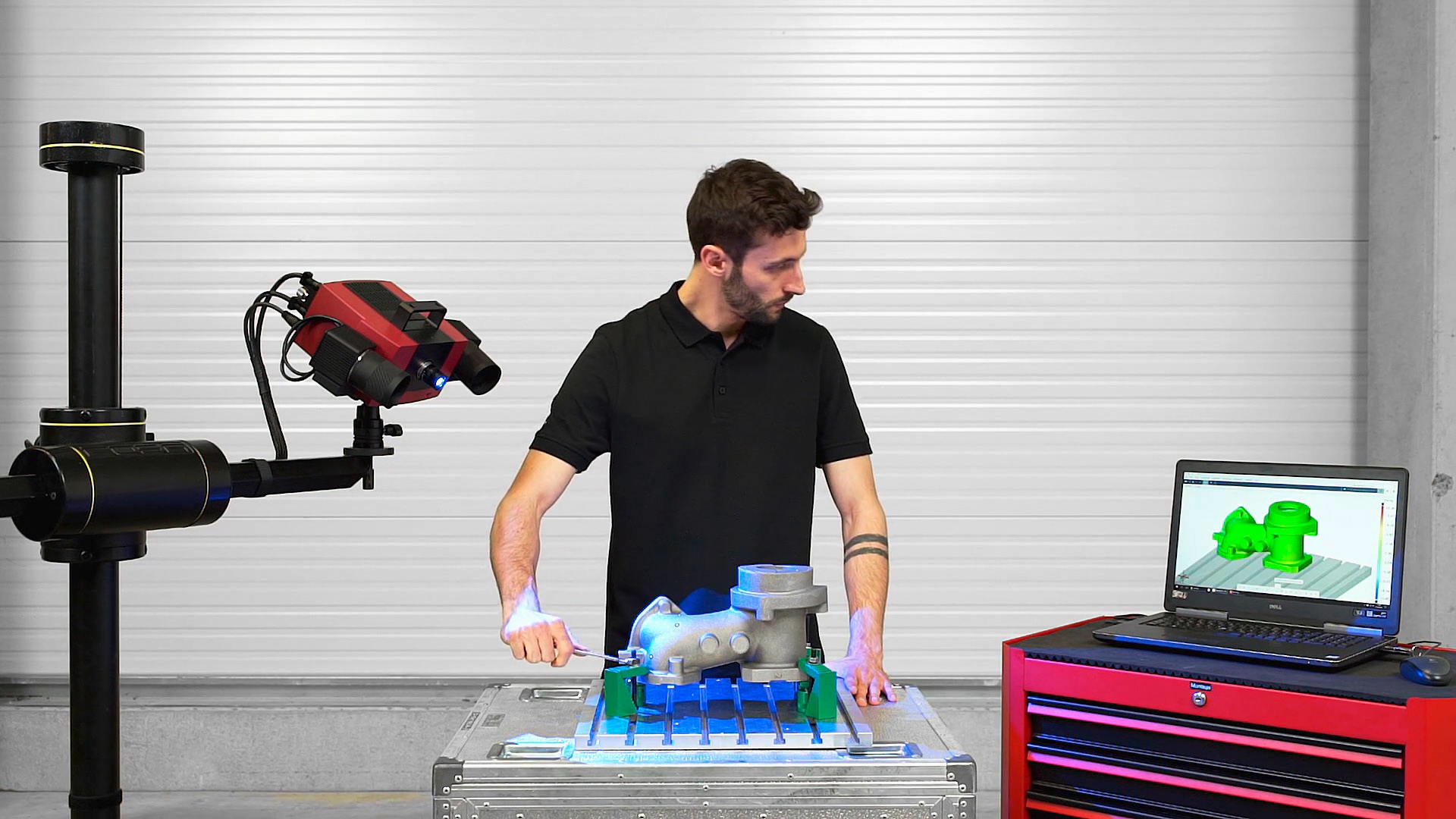

จัดตำแหน่งชิ้นส่วนของคุณระหว่างการประกอบหรือเพื่อการปรับตั้งก่อนการมิลลิ่ง ส่วนเสริมที่มีประโยชน์ในกระบวนการผลิต

การติดตาม
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

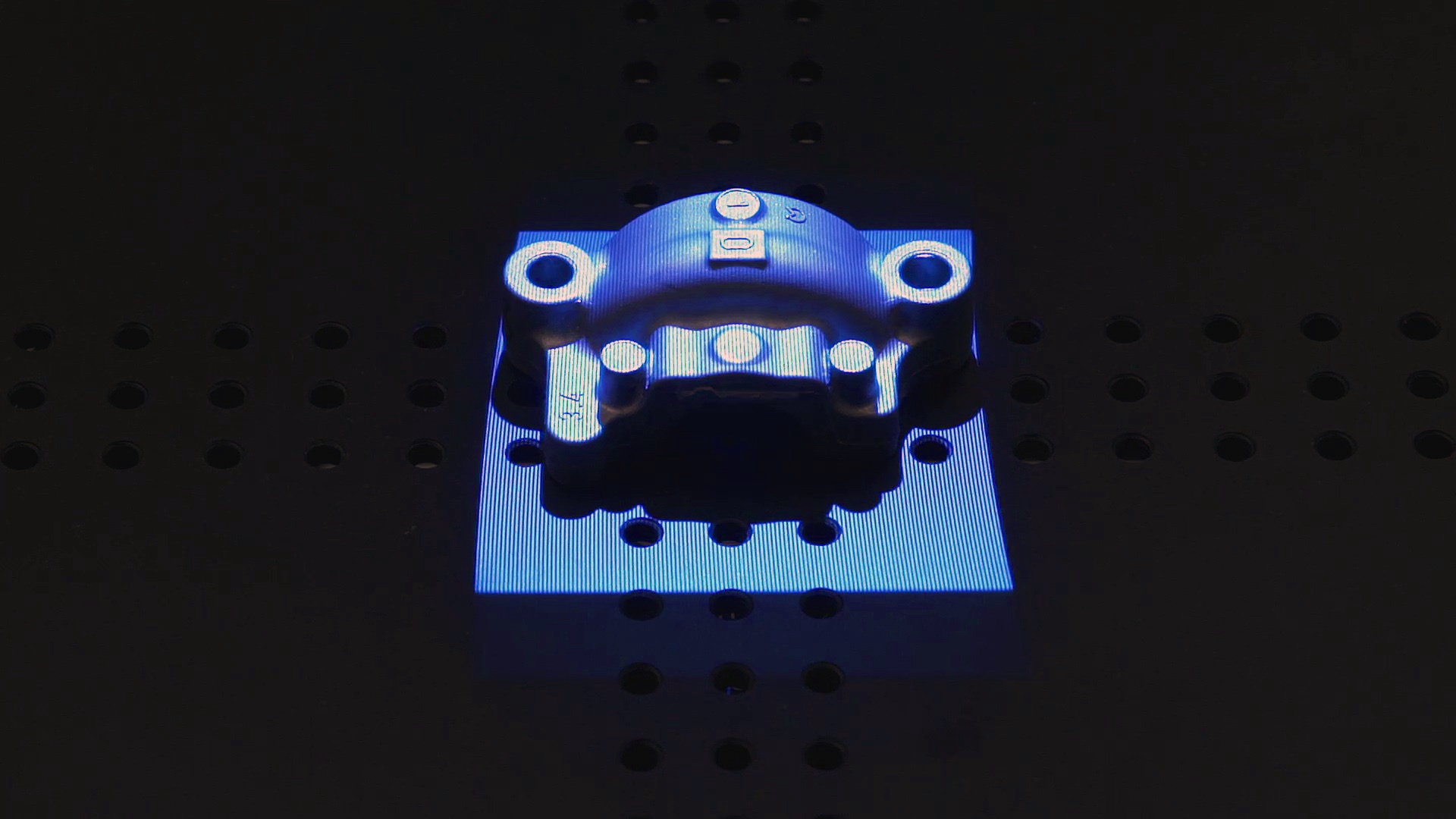

ได้รับประโยชน์จากเลนส์ที่สามารถเปลี่ยนได้ ซึ่งให้ขอบเขตการมองเห็นตั้งแต่เล็กถึงใหญ่ พร้อมรายละเอียดความแม่นยำสูง

การใช้งานที่ขยายได้
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

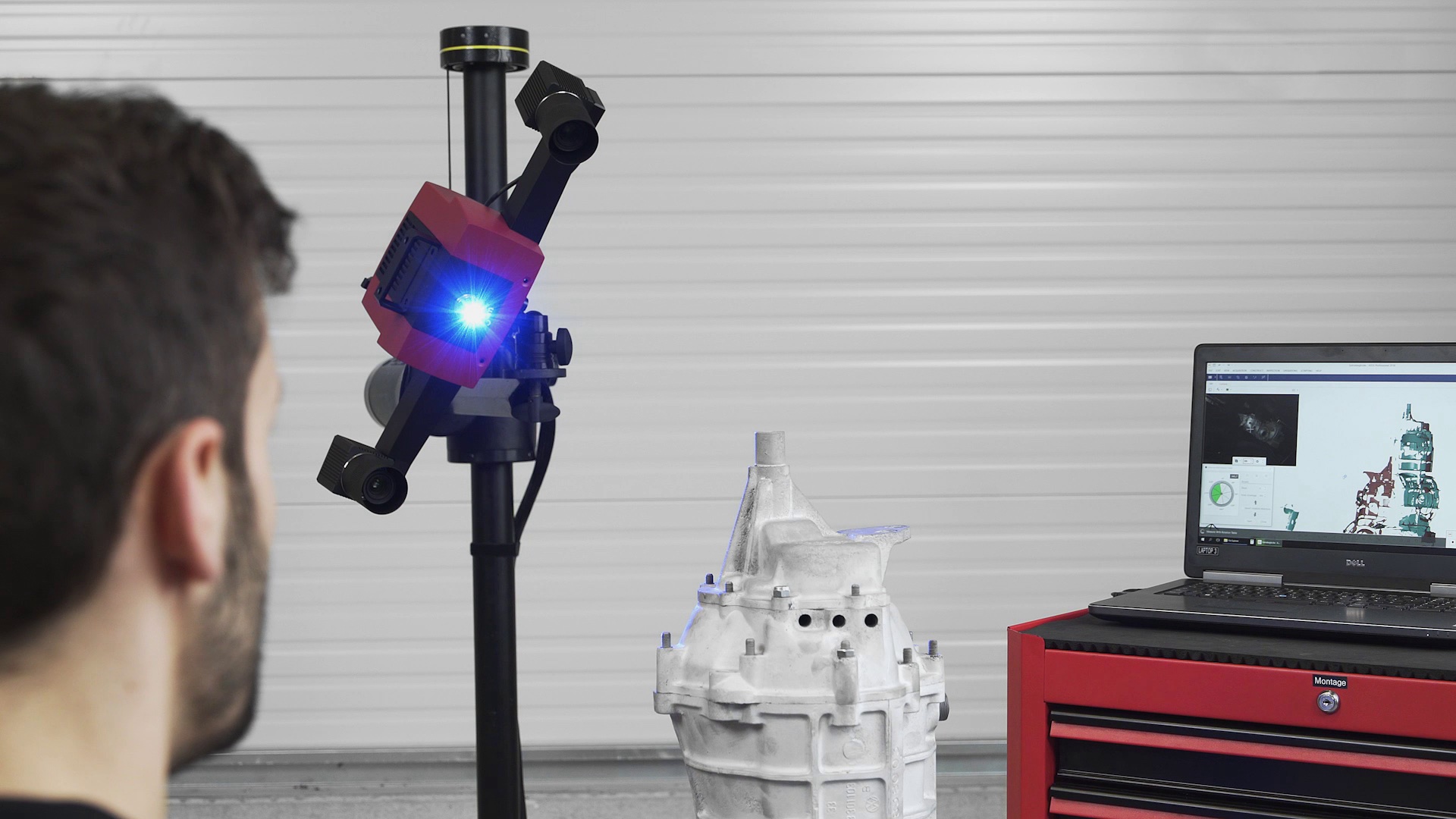

เพลิดเพลินไปกับความสะดวกในการใช้งานของเครื่องสแกน 3 มิติ โดยเฉพาะอย่างยิ่งสำหรับวัตถุขนาดใหญ่ ไม่จำเป็นต้องถือ ATOS Compact Scan ไว้ในมือตลอดเวลา

การจัดการที่เรียบง่าย
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

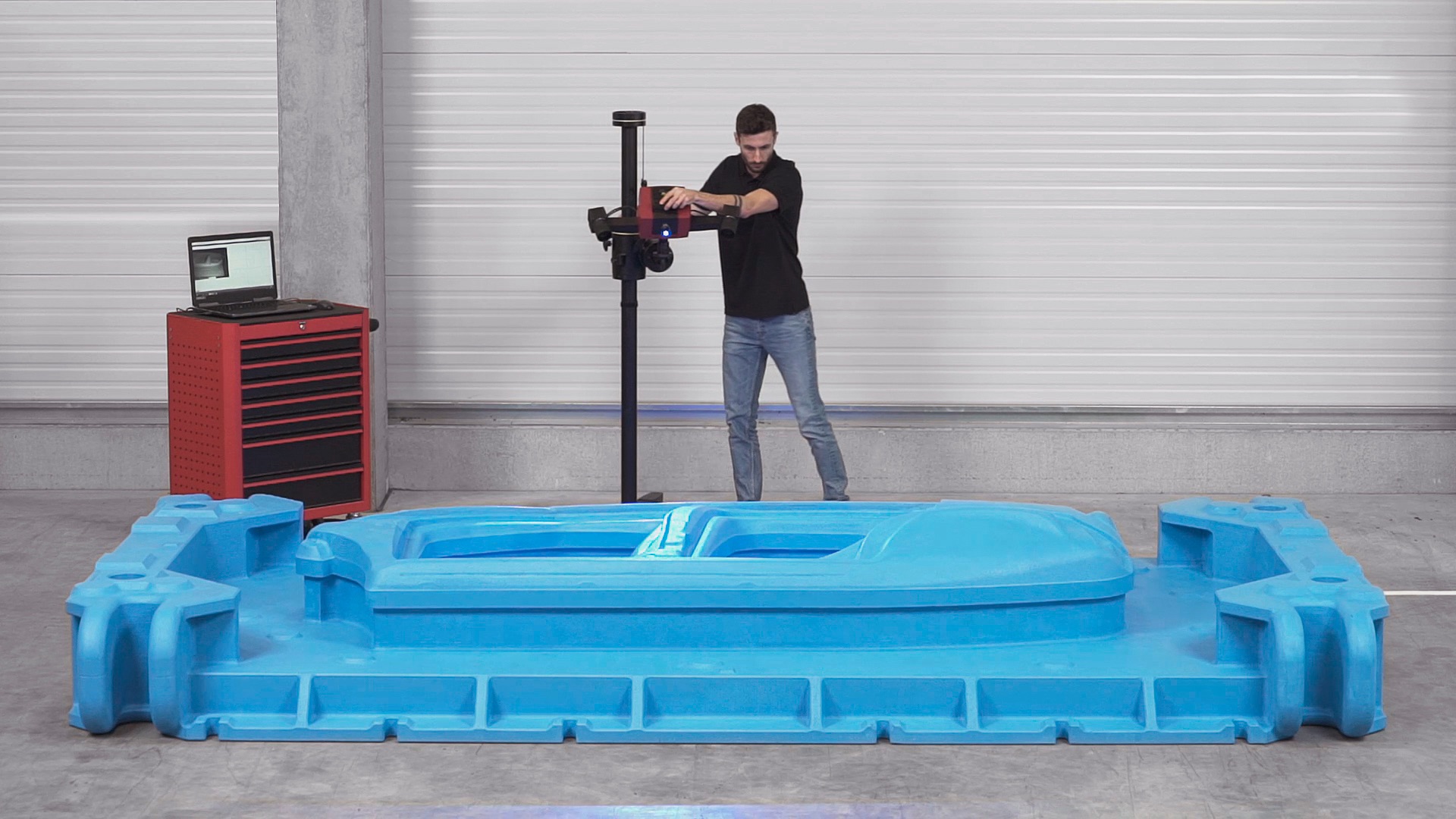

ตรวจสอบหรือดำเนินการวิศวกรรมย้อนกลับที่สายการผลิตหรือที่ใดก็ตามที่ชิ้นส่วนอาจมีอยู่

ความคล่องตัว

การตรวจสอบรอบด้าน

การสแกน การวัด การติดตามในระบบเดียว

ทำการดิจิทัลและวิเคราะห์ชิ้นส่วนของคุณภายในระยะเวลาสั้น
ความยืดหยุ่น

มุมมองที่ขยายได้และความแม่นยำสูง

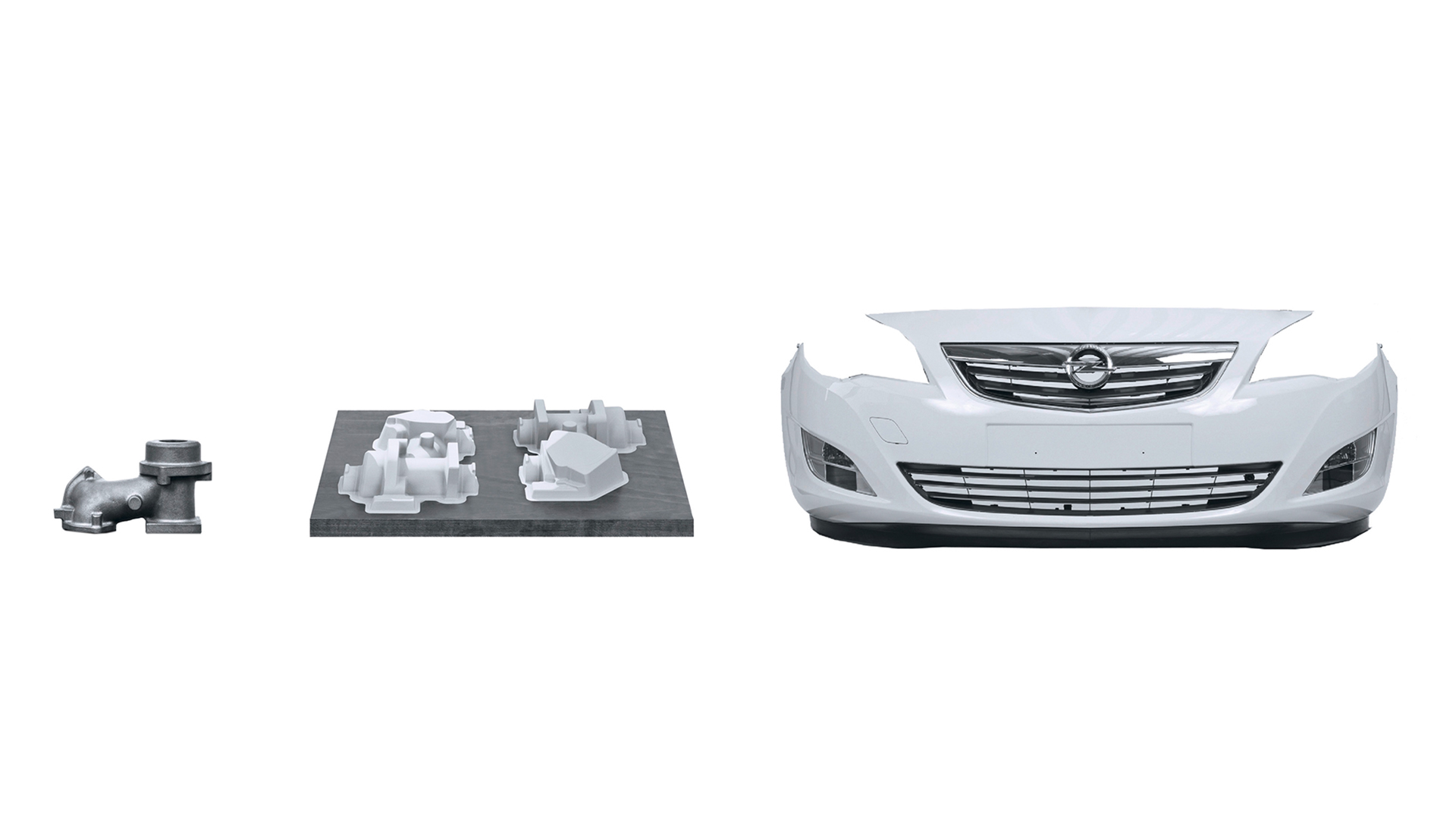

เลือกขนาดพื้นที่การวัดที่แตกต่างกันและสแกนตั้งแต่เหรียญจนถึงรถยนต์
ความคล่องตัว

การทำงานที่ปราศจากความเครียดสำหรับผู้ใช้

มาตรวิทยาพิกัดเคลื่อนที่ในผลิตภัณฑ์แบบพกพาที่มีน้ำหนักเบา

ข้อมูลทางเทคนิค

ATOS Compact Scan มาพร้อมกับเทคโนโลยีที่พิสูจน์แล้วจากซีรีส์ ATOS และมอบความละเอียดที่เหมาะสมสำหรับทุกความต้องการ

เซ็นเซอร์

พาวเวอร์ซัพพลาย: AC 110/230 โวลต์ 50 -60 เฮิรตซ์
น้ำหนัก: ประมาณ 4 กก.
การปรับระยะทาง: ตัวชี้เลเซอร์
อุณหภูมิในการทำงาน: 5 °C ถึง 40 °C (ไม่ควบแน่น)
ความยาวสายเคเบิล: 10 ม.

กล้อง

ความละเอียด: 8 หรือ 12 ล้านพิกเซล
การเชื่อมต่อ: กิกะบิตอีเธอร์เน็ต
ความเร็วในการสแกน: ประมาณ 1 วินาที

คอมพิวเตอร์

อยู่กับที่: สถานีงาน
โทรศัพท์มือถือ: แล็ปท็อป (ผ่าน Thunderbolt 3)
ระบบปฏิบัติการ: Windows 10


กรอบกล้องสำหรับวัตถุขนาดเล็ก	กรอบกล้อง 300	กรอบกล้อง 500
MV170: 170 x 130 มม.²	MV600: 600 x 500 มม.²	MV1200: 1200 x 1000 มม.²
MV80: 80 x 60 มม.²	MV350: 350 x 250 มม.²	MV700: 700 x 500 มม.²
MV45: 45 x 35 มม.²	MV170: 170 x 130 มม.²

ประกอบไปด้วย

Touch Probe
วัตถุสำหรับการสอบเทียบ
ตัวมาร์กจุด
ขาตั้ง
กล่องใส่สำหรับขนย้าย

ตัวเลือก

กรอบพิกัดอ้างอิง
ชุด Touch Probe
โต๊ะหมุนแบบแมนนวลพร้อมลวดลายรูเกลียว
ระบบอัตโนมัติ 1 แกน: โต๊ะหมุนเคลื่อนที่ที่ขับเคลื่อนด้วยมอเตอร์
ระบบอัตโนมัติ 3 แกน: ชุดมอเตอร์ที่มีหน่วยปรับมุมเอียงและหมุนได้พร้อมแกนแนวตั้ง
ระบบโฟโตแกรมเมตรี

เรียนรู้เพิ่มเติม

ขอบเขตการใช้งาน

พื้นที่การวัดที่สามารถขยายได้ และฟังก์ชันการสแกนและการติดตามที่รวมเข้าไว้ด้วยกัน ทำให้เครื่องสแกน 3 มิติสามารถปรับตัวได้อย่างเหมาะสมกับความท้าทายของแต่ละงานการวัด

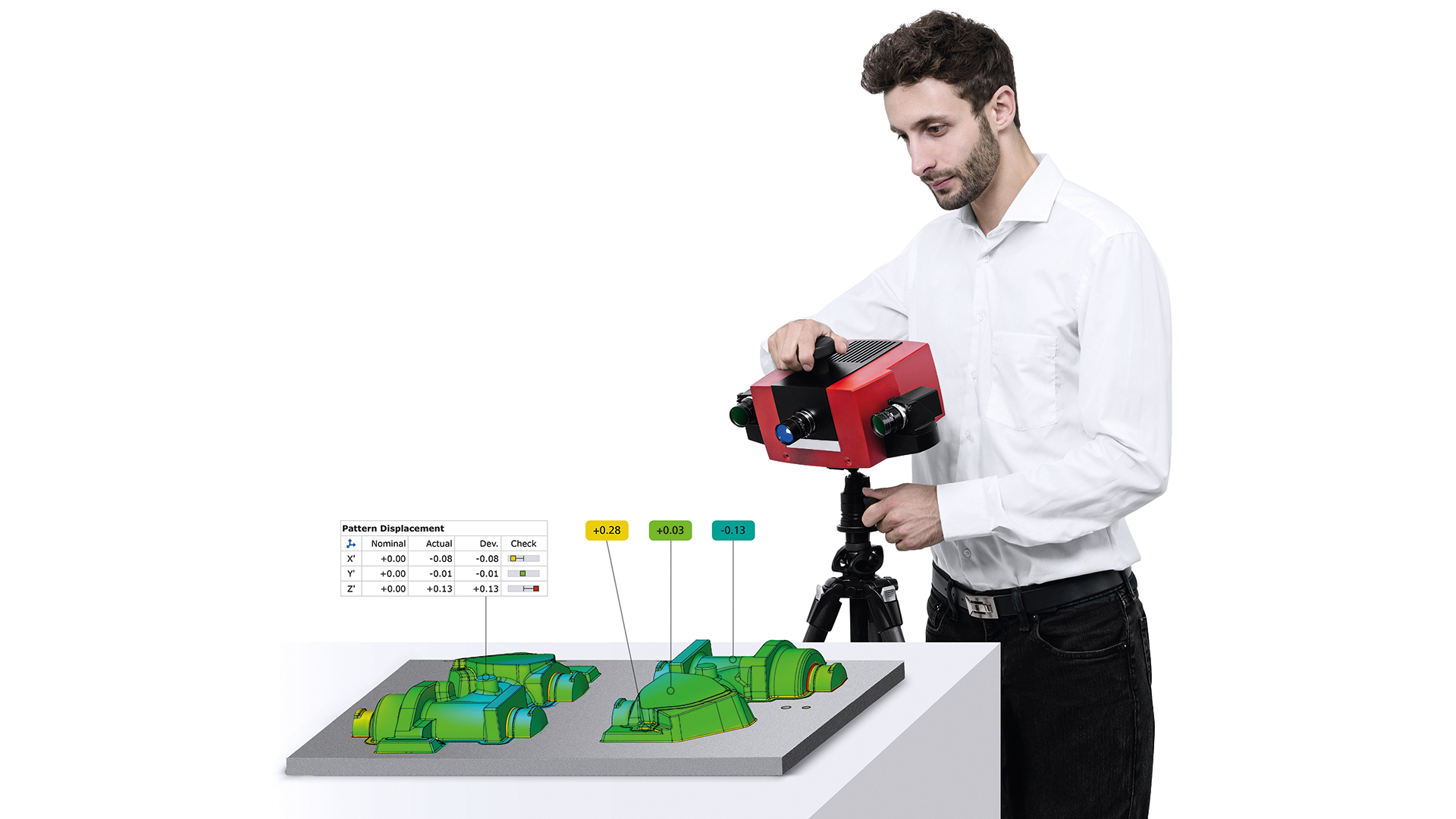

ทำความเข้าใจ

รับข้อมูลเชิงลึกเกี่ยวกับกระบวนการผลิต
ตรวจสอบ

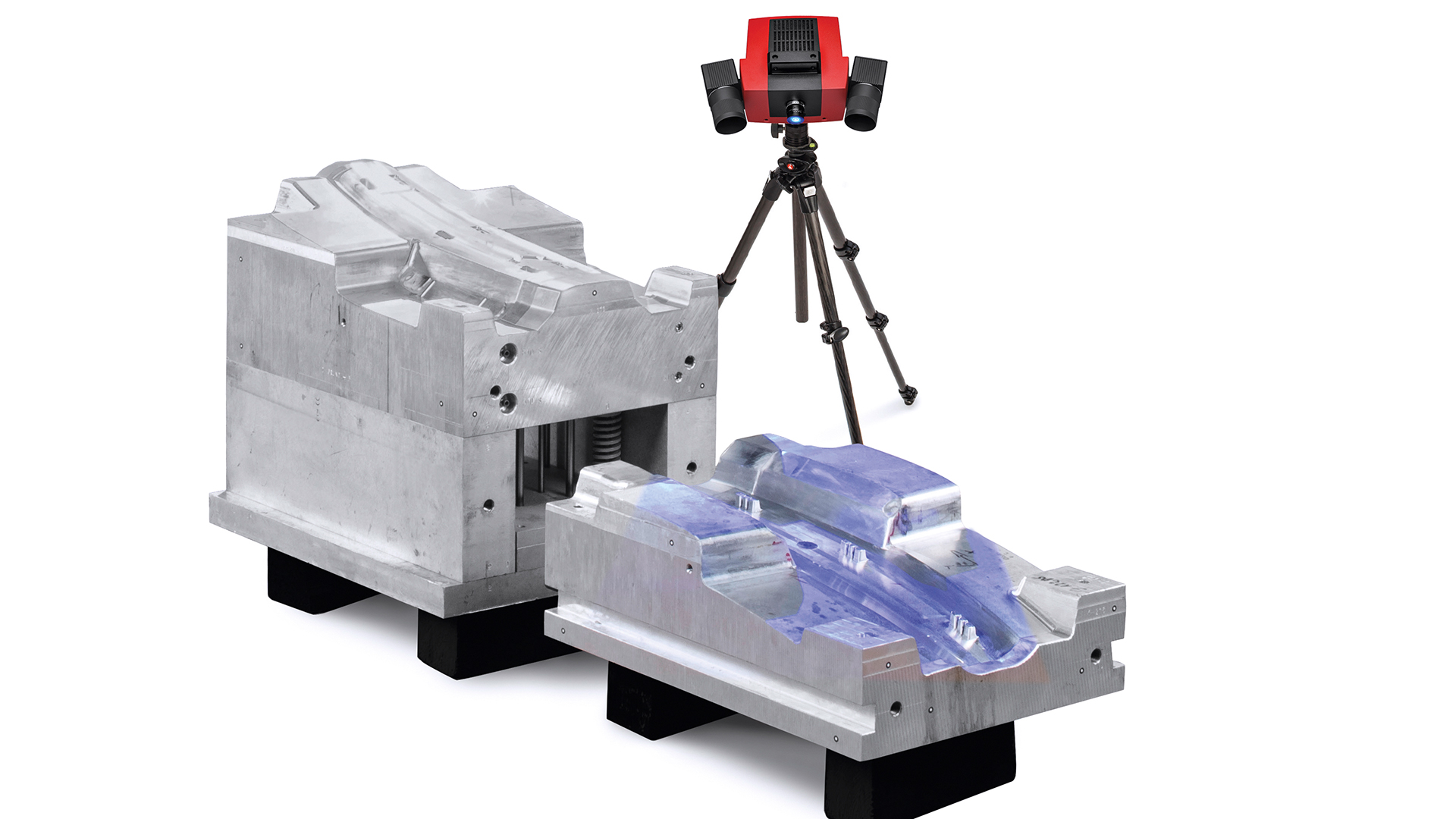

การตรวจสอบเครื่องมือและชิ้นส่วนกับไฟล์ CAD หรือแบบแปลน

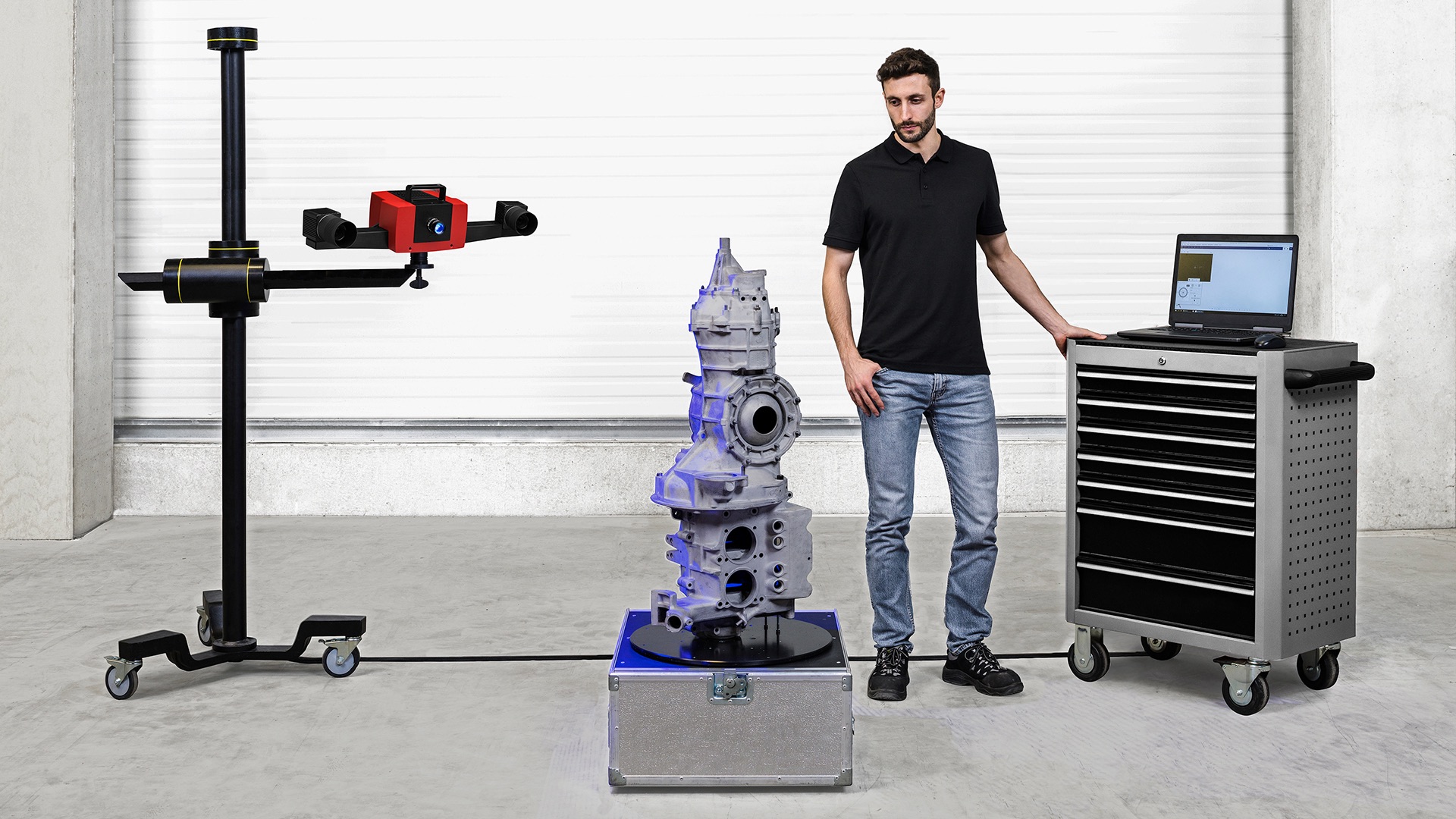

วิศวกรรมย้อนกลับ

การสร้างดิจิทัลทวิน (Digital Twin) ของชิ้นส่วน

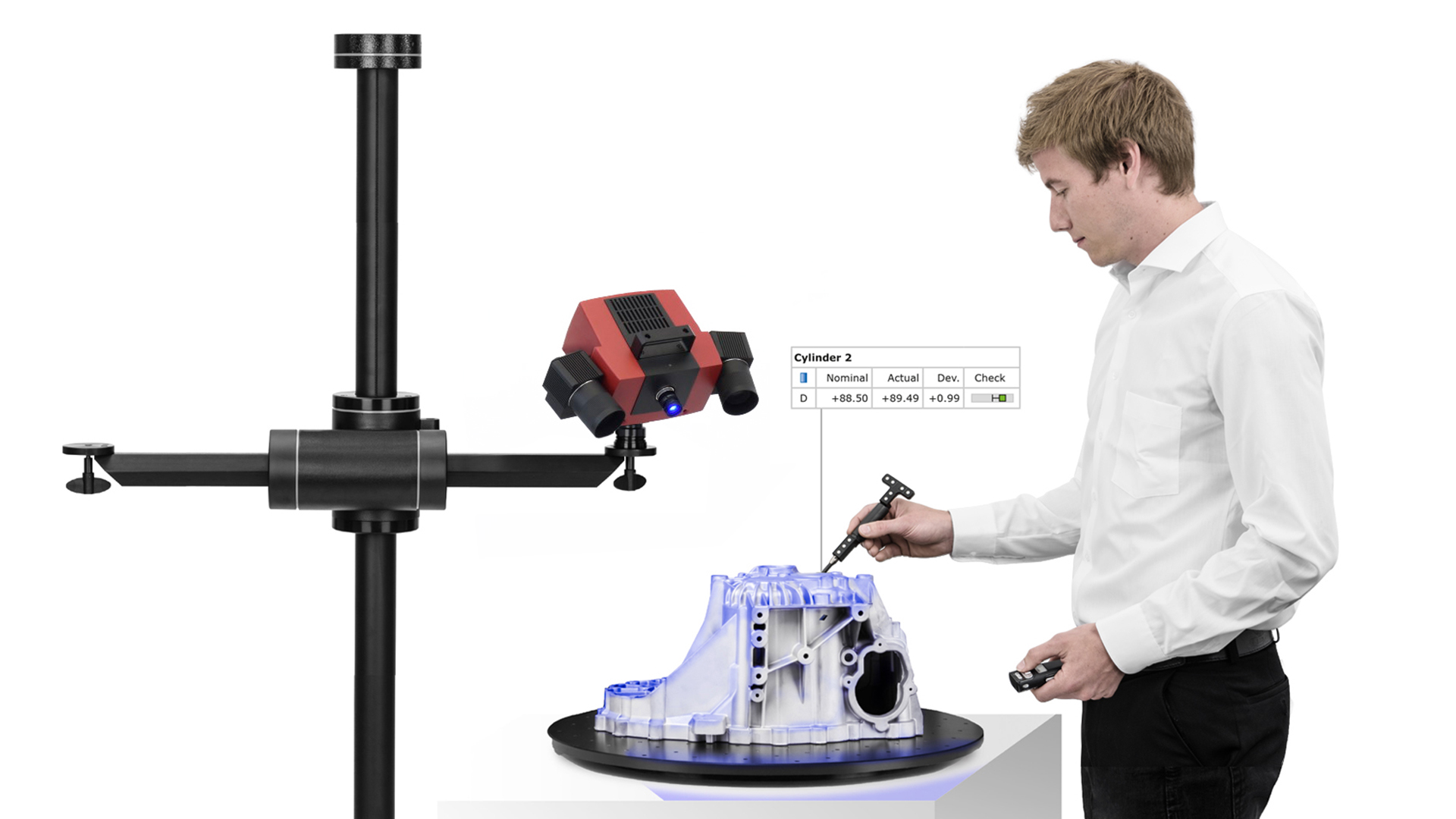

สแกนและวัด

สแกน วัดและติดตามในระบบเดียว

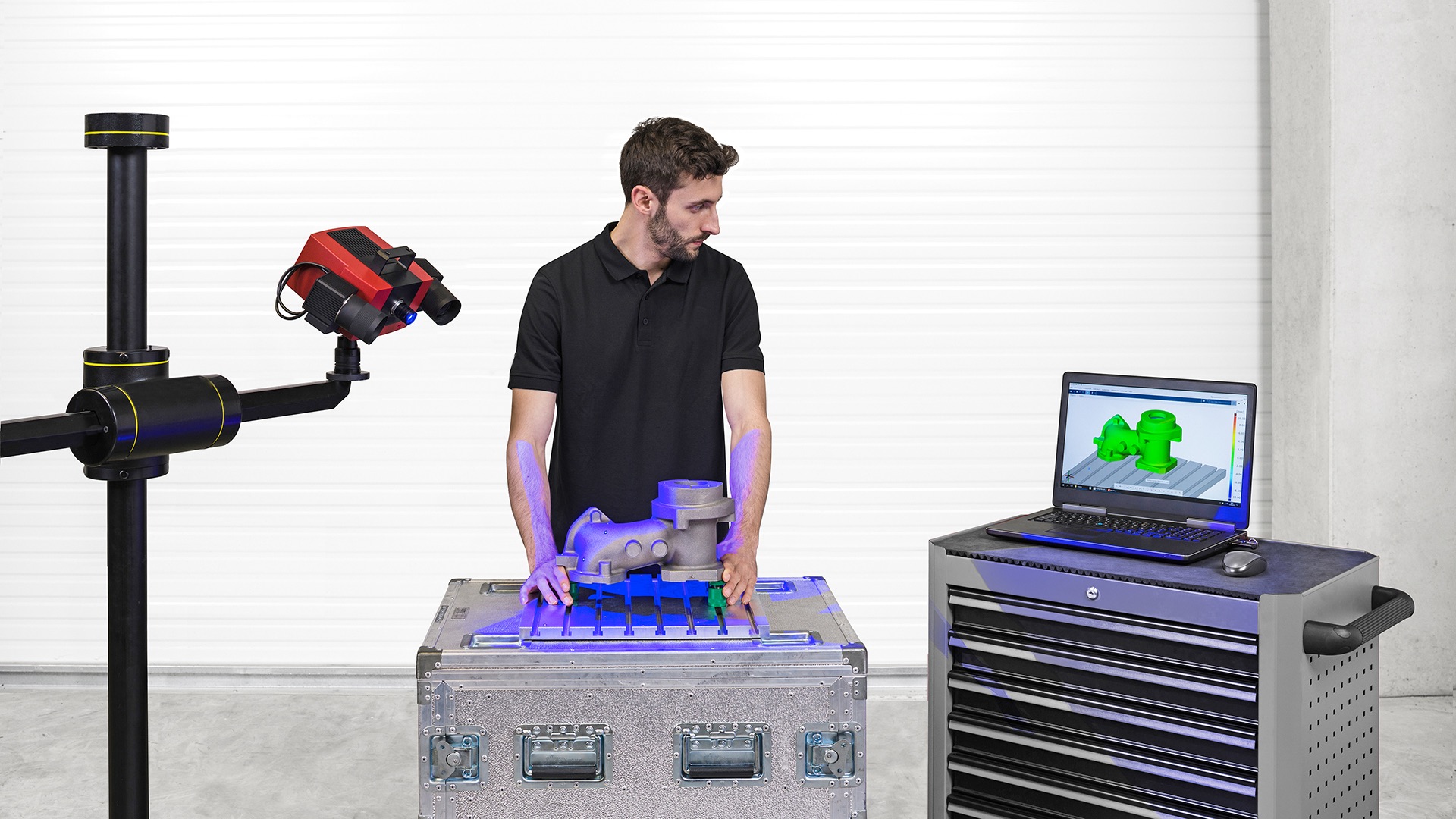

เพิ่มประสิทธิภาพ

จัดเรียงชิ้นส่วนด้วยเทคโนโลยีการติดตามแบบเรียลไทม์
ประโยชน์จาก

ผลลัพธ์ที่มีความละเอียดสูงและครอบคลุมทั้งพื้นผิว ไม่ว่าจะเป็นการสแกนวัตถุขนาดเล็กหรือขนาดใหญ่

เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ซอฟต์แวร์จะแนะนำคุณตลอดขั้นตอนการทำงานทั้งหมด ตรวจสอบการเปรียบเทียบระหว่างขนาดที่เป็นมาตรฐานและขนาดที่วัดได้ รวมทั้งความคลาดเคลื่อนตามมาตรฐาน GD&T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ใช้ ZEISS INSPECT เพื่อทำการวิเคราะห์อย่างสมบูรณ์ รับรายงานที่ครอบคลุม และรวมผลการวัดเข้าไปในกระบวนการที่มีอยู่เดิม
