การสแกน 3 มิติแบบออปติคอล

ATOS Q

คุณภาพเริ่มต้นด้วย Q

ATOS Q เป็นสแกนเนอร์แบบ 3 มิติสำหรับอุตสาหกรรมที่สามารถใช้งานได้หลากหลาย เนื่องจากมีช่วงพื้นที่การวัดกว้าง นอกจากจะรวมคุณสมบัติหลายอย่างจากระบบอัตโนมัติระดับสูงของเราเข้าไปด้วยแล้ว ATOS Q ยังมีการออกแบบที่น้ำหนักเบา ทำให้เคลื่อนย้ายจากที่หนึ่งไปอีกที่หนึ่งได้ง่าย เพิ่มความสะดวกและความยืดหยุ่นให้กับผู้ใช้

  • กะทัดรัด
  • เคลื่อนย้ายได้
  • มีความยืดหยุ่น
เนื้อหาของหน้า
ติดต่อ

ATOS คลาสขนาดกะทัดรัดใหม่

ATOS Q มีความน่าเชื่อถือและอเนกประสงค์ ดังนั้นจึงเหมาะอย่างยิ่งสำหรับงานวัดและตรวจสอบที่ซับซ้อน ระบบขนาดกะทัดรัดตอบสนองความต้องการด้านมาตรวิทยาระดับสูง

  • บล็อกเนื้อหาภายนอก

    เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

เชื่อถือได้ – เซ็นเซอร์ ATOS ของจริง

ในเกือบทุกอุตสาหกรรม เซ็นเซอร์ ATOS ได้รับการยอมรับในฐานะระบบวัดมิติ 3 มิติแบบออปติคัล ความสำเร็จของเซ็นเซอร์เหล่านี้มีพื้นฐานมาจากระบบออปโตอิเล็กทรอนิกส์ที่แม่นยำ การออกแบบเซ็นเซอร์ที่ทนทาน และซอฟต์แวร์ที่ทรงพลัง ATOS Q สานต่อเรื่องราวความสำเร็จนี้ไปให้ก้าวไกลยิ่งขึ้น: เซ็นเซอร์นี้ผสานสามประสานแห่งการออกแบบ เทคโนโลยี และประสิทธิภาพได้อย่างลงตัว ผลลัพธ์: ระบบที่มีความอเนกประสงค์และกะทัดรัด พร้อมด้วย DNA ของ ATOS ที่แท้จริง

  • การออกแบบของ ATOS

    ATOS Q ได้รับการพัฒนาขึ้นมาโดยเฉพาะสำหรับการใช้งานในภาคอุตสาหกรรม และให้ผลการวัดที่สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์ แม้ในสภาวะที่ท้าทาย ระบบออปติคัลและอิเล็กทรอนิกส์ของเซ็นเซอร์ 3 มิติแบบออปติคัลที่แข็งแกร่งสามารถทนต่อฝุ่นและละอองน้ำ ทำให้เซ็นเซอร์ ATOS Q ทั้งหมดเหมาะอย่างยิ่งสำหรับการใช้งานตั้งแต่ห้องตรวจวัดไปจนถึงบนพื้นที่ปฏิบัติงาน ผู้ใช้จะประทับใจกับ ATOS Q เนื่องจากการใช้งานที่เรียบง่ายและสะดวกสบาย

  • เทคโนโลยี ATOS

    ATOS Q เก็บรายละเอียดข้อมูลที่มีคุณภาพได้อย่างรวดเร็วและมีรายละเอียดสูง ทำให้ได้ข้อมูลพื้นฐานที่น่าเชื่อถือเพื่อการตีความข้อมูลได้อย่างง่ายดาย หลักการสแกนสามชั้นมีข้อดีสำหรับการวัดพื้นผิวสะท้อนแสงและวัตถุที่มีรอยเว้า อีควอไลเซอร์แสงสีฟ้าช่วยเพิ่มความสว่างของแหล่งกำเนิดแสงและกระจายแสงอย่างสม่ำเสมอไปยังหน่วยฉายภาพ โดยปราศจากจุดรบกวน

  • ประสิทธิภาพของ ATOS

    ด้วยอีควอไลเซอร์แสงสีฟ้าและการประมวลผลข้อมูลอย่างรวดเร็ว จึงทำให้ ATOS Q โดดเด่นด้วยประสิทธิภาพที่ยอดเยี่ยม อีควอไลเซอร์แสงสีฟ้าช่วยให้การฉายแสงเป็นริ้วความเร็วสูงทำงานได้อย่างมีประสิทธิภาพ แม้บนพื้นผิวที่ไม่เอื้ออำนวยต่อการวัดก็สามารถวัดได้ในเวลาอันสั้น พอร์ตอุตสาหกรรมที่ใช้สายใยแก้วนำแสงและการเชื่อมต่อแบบเสียบที่ทนทาน ช่วยให้การส่งผ่านข้อมูลเป็นไปอย่างรวดเร็วและมีประสิทธิภาพสูง

อเนกประสงค์ – ATOS Q ก้าวขึ้นสู่ความท้าทาย

เซ็นเซอร์ ATOS Q ขนาดกะทัดรัดมีความอเนกประสงค์มาก ซึ่งสามารถแก้ปัญหางานวัดและตรวจสอบที่ซับซ้อนได้ในการดำเนินการด้วยตนเอง กึ่งอัตโนมัติ หรืออัตโนมัติเต็มรูปแบบบน ZEISS ScanCobot และใน ATOS ScanBox 4105

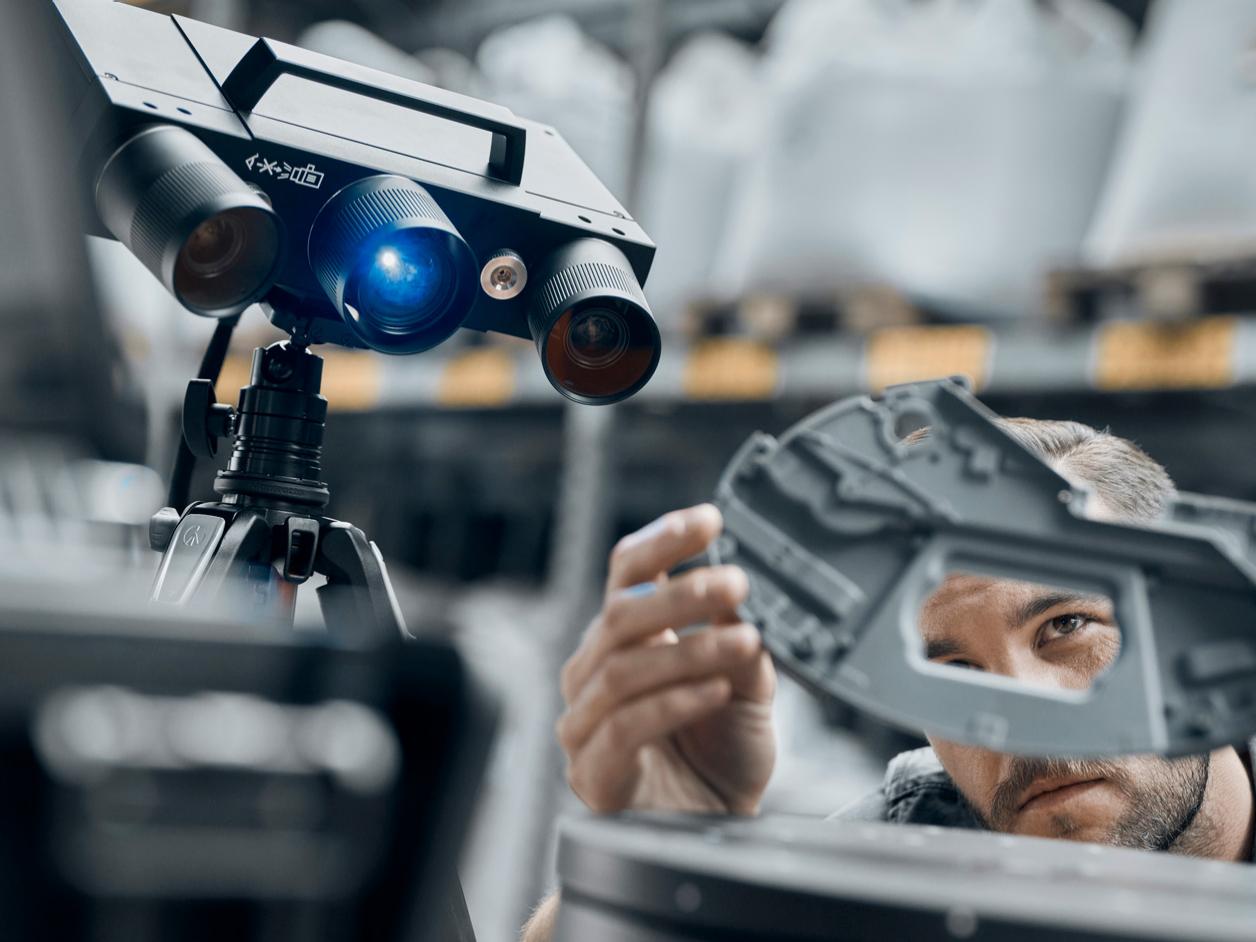

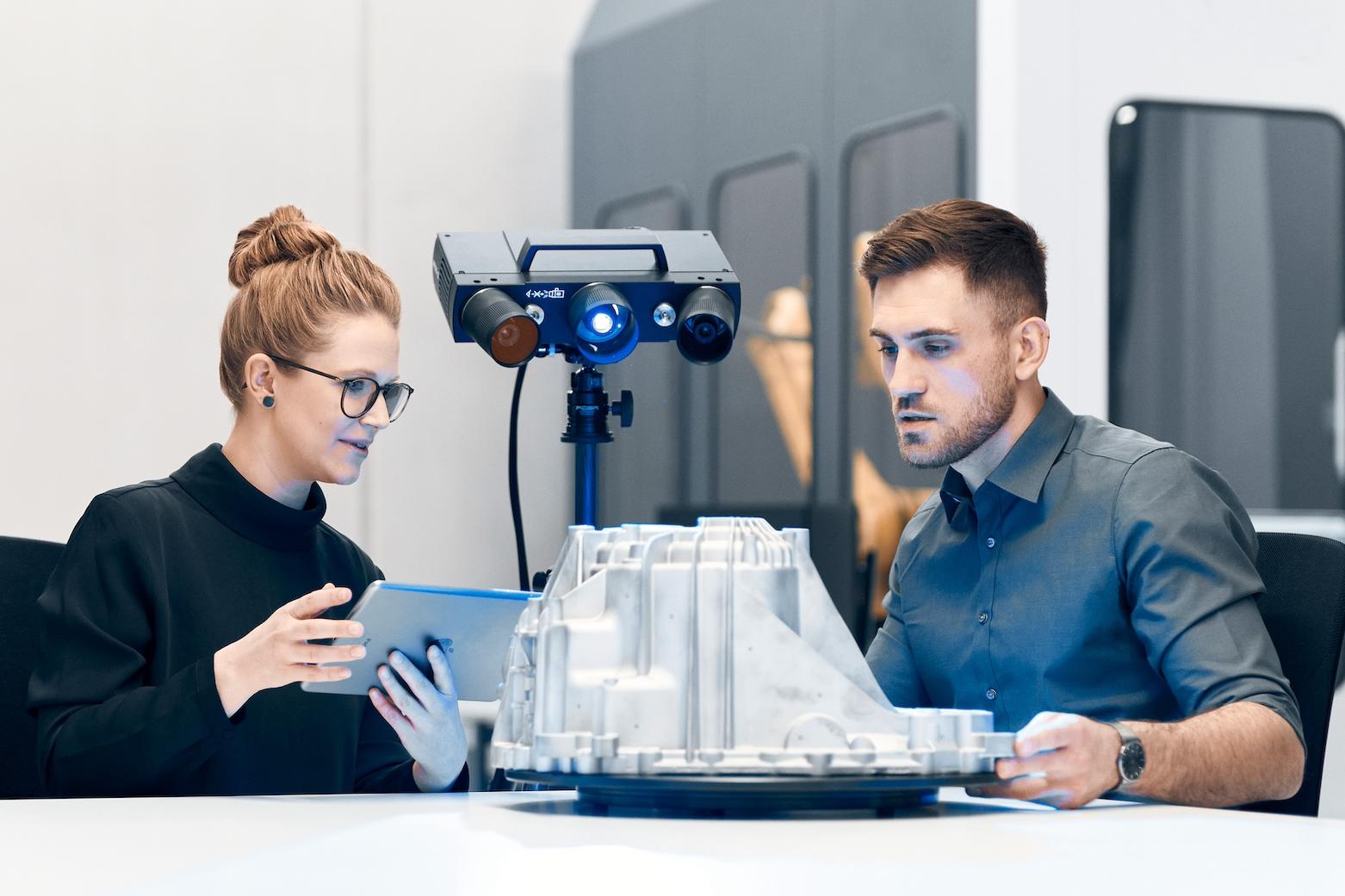

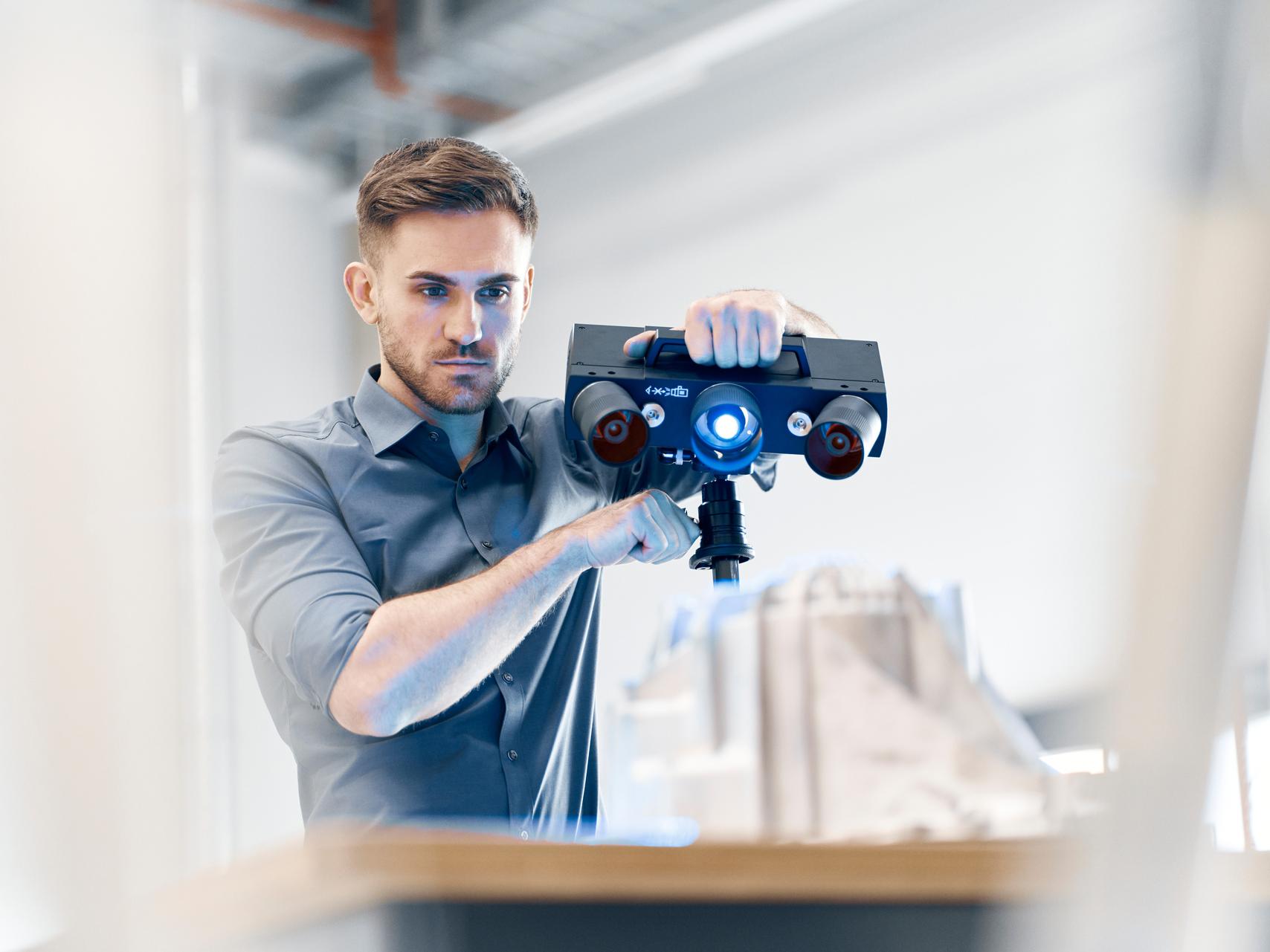

ด้วยตนเอง

ด้วยน้ำหนักเพียง 4 กิโลกรัมและการออกแบบที่มีขนาดกะทัดรัด จึงทำให้ ATOS Q มีน้ำหนักเบาและเคลื่อนย้ายได้ง่าย สามารถใช้งานบนขาตั้งกล้องในห้องวัด หรือเคลื่อนย้ายไปใช้ในพื้นที่การผลิตได้

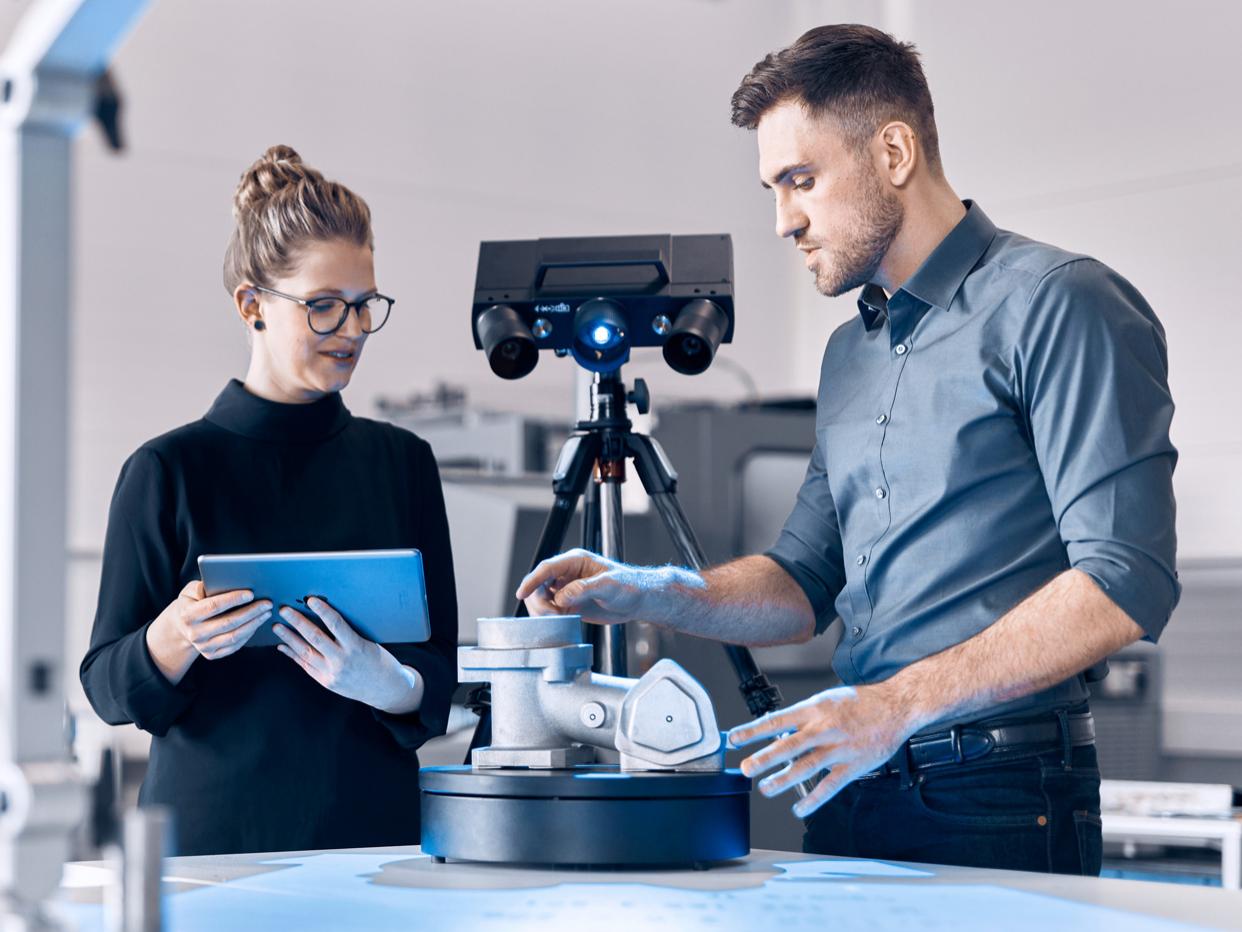

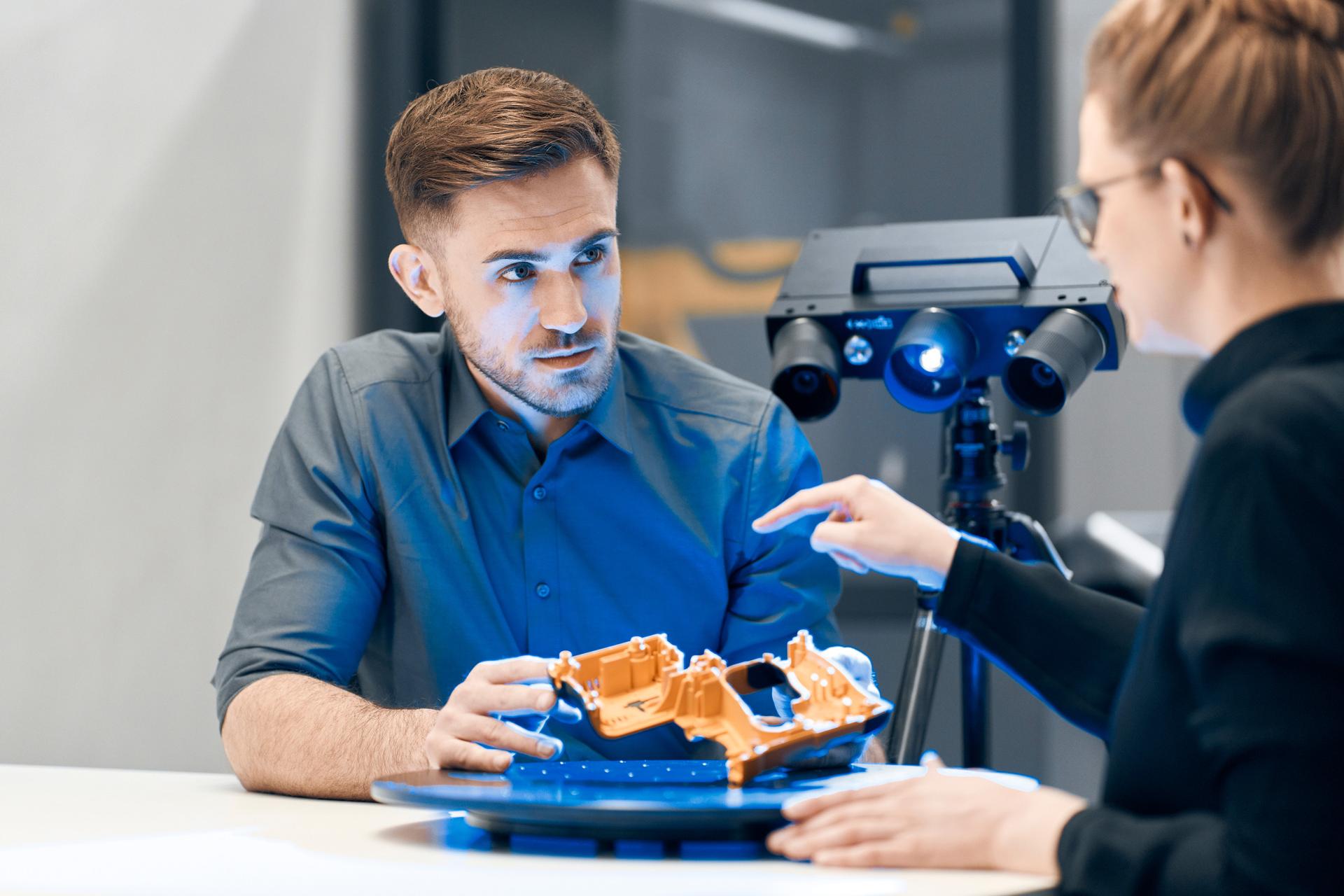

กึ่งอัตโนมัติ

เมื่อใช้ร่วมกับ ZEISS ScanPort แล้ว ATOS Q จะเปลี่ยนเป็นโซลูชันกึ่งอัตโนมัติแบบเคลื่อนที่ซึ่งนำเสนอระบบอัตโนมัติ 3 แกนสำหรับการใช้งานที่หลากหลาย อีกทางเลือกหนึ่ง สแกนเนอร์ 3 มิติ ATOS Q สามารถจับคู่กับขาตั้งกล้องและโต๊ะหมุนหรือชุดมอเตอร์ได้

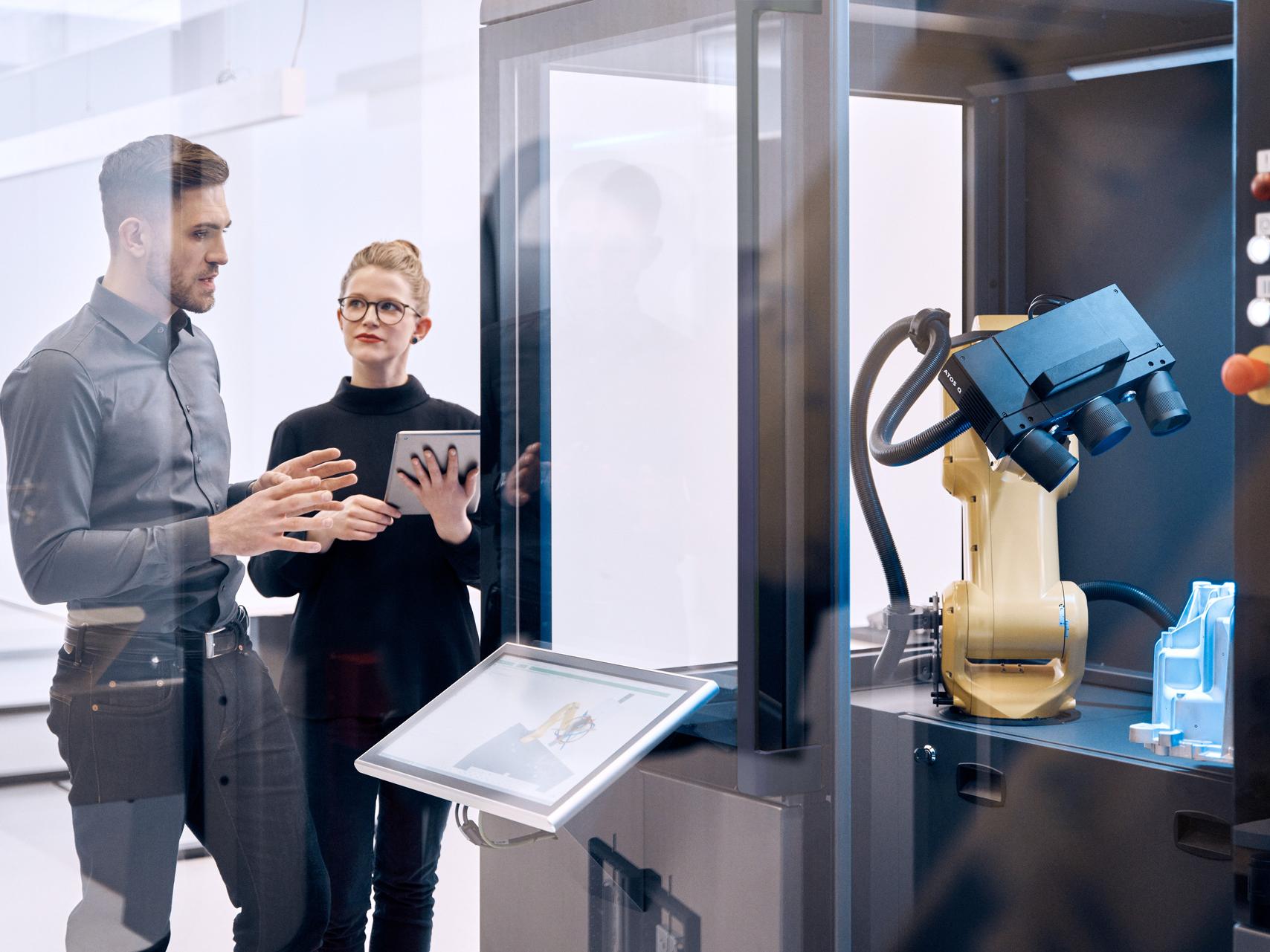

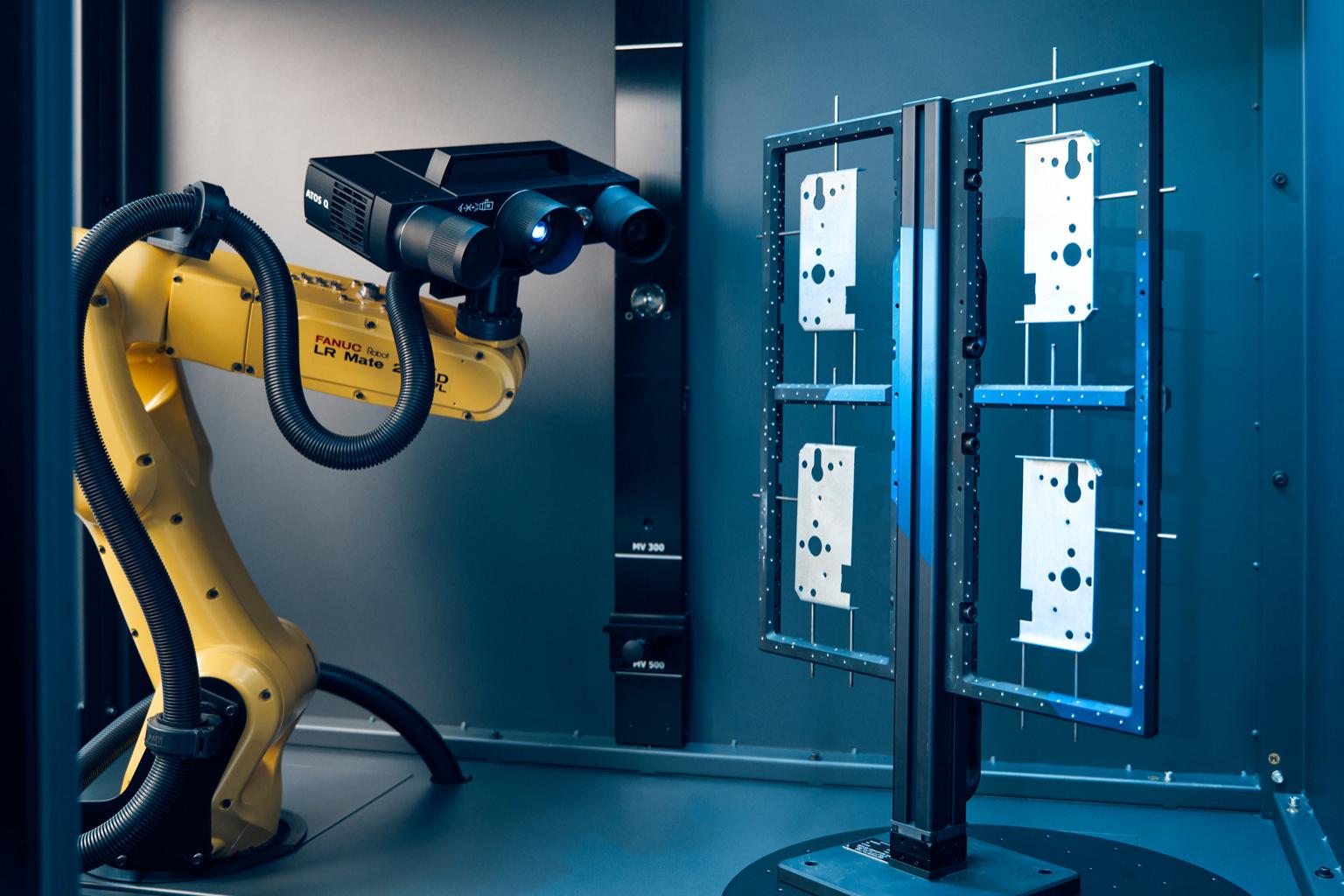

อัตโนมัติ

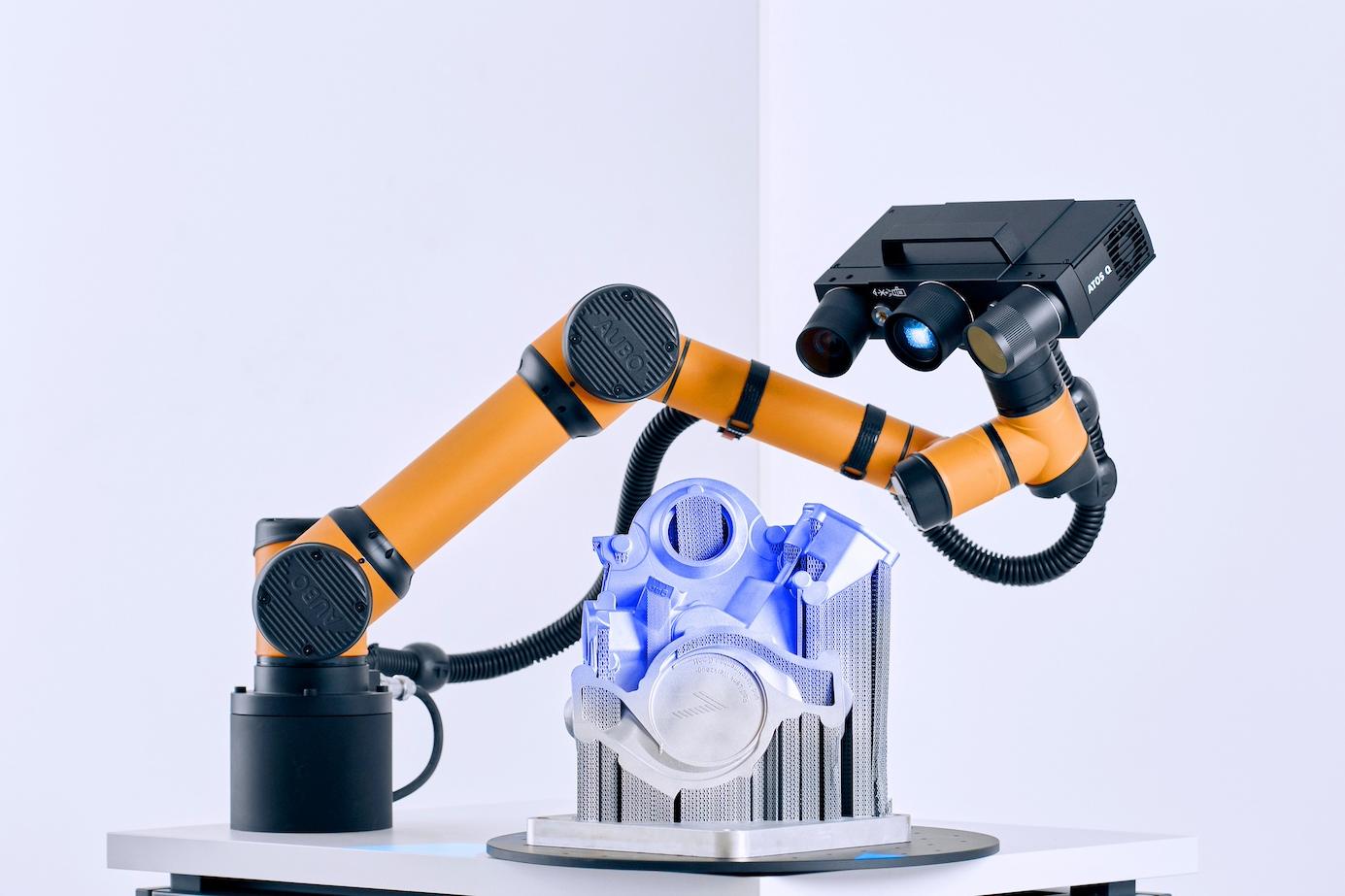

ATOS Q จะแสดงประสิทธิภาพสูงสุดเมื่อใช้งานบน ZEISS ScanCobot และใน ATOS ScanBox 4105 ระบบดังกล่าวช่วยให้สามารถควบคุมคุณภาพแบบอนุกรมด้วยปริมาณงานสูงและความน่าเชื่อถือของกระบวนการสูงได้

ATOS Q

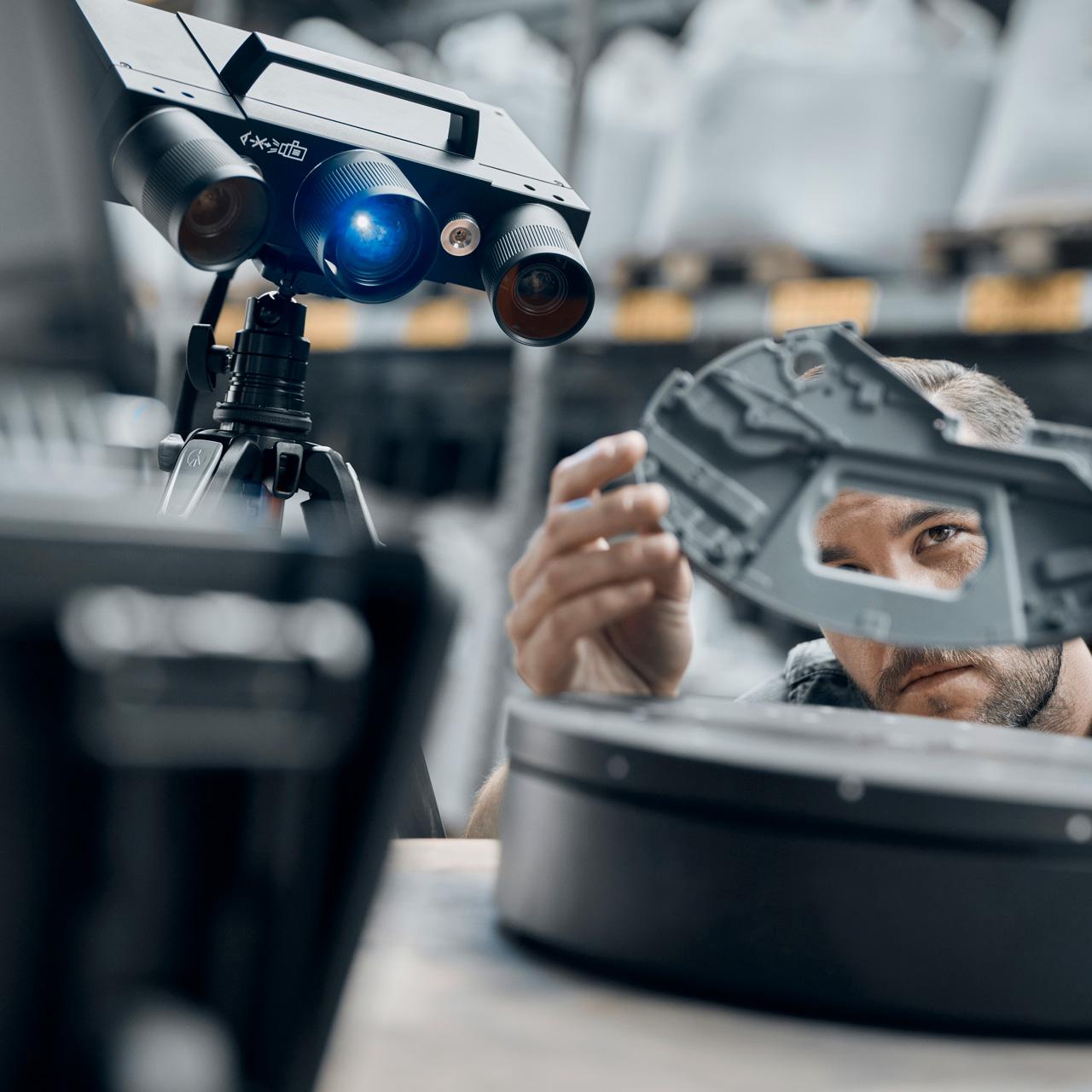

สมาชิกของเครือข่ายการสแกน 3 มิติ #HandsOnMetrology ของเรา

เรียนรู้เพิ่มเติมเกี่ยวกับ ATOS Q ที่มอบความยอดเยี่ยมในการสแกน 3 มิติบนแพลตฟอร์ม #HandsOnMetrology ของเรา

ดูเพิ่มเติม

สแกนเนอร์แบบ 3 มิติที่ยืดหยุ่นสำหรับอุตสาหกรรมต่าง ๆ

ATOS Q ได้รับการออกแบบให้เป็นสแกนเนอร์แบบ 3 มิติที่มีความยืดหยุ่นสำหรับงานวัดและตรวจสอบที่ซับซ้อนในอุตสาหกรรมต่าง ๆ เลนส์แบบเปลี่ยนได้ช่วยให้การวัดชิ้นส่วนขนาดเล็กถึงขนาดกลางมีความแม่นยำสูง สามารถเปลี่ยนจากระดับการวัดที่เล็กที่สุดไปเป็นระดับการวัดที่ใหญ่ที่สุดได้อย่างง่ายดาย โดยที่ตำแหน่งกล้องยังคงที่

การประกันคุณภาพของชิ้นส่วนที่ผลิตด้วยวิธีการเพิ่มเนื้อวัสดุ

เร่งความเร็วขั้นตอนการพัฒนาและเปิดตัวผลิตภัณฑ์

การประกันคุณภาพชิ้นส่วนพลาสติก

เร่งความเร็วทุกขั้นตอนในกระบวนการฉีดขึ้นรูป เป่าขึ้นรูป และการขึ้นรูปด้วยความร้อน

การประกันคุณภาพของชิ้นส่วนหล่อ

การเพิ่มประสิทธิภาพกระบวนการหล่อทราย หล่อขึ้นรูปภายใต้แรงดัน และหล่อแบบขี้ผึ้ง

การประกันคุณภาพชิ้นส่วนโลหะแผ่น

การเพิ่มประสิทธิภาพสายโซ่กระบวนการขึ้นรูปโลหะ (การเจาะ การดัดโค้ง การดึงขึ้นรูป และการกด)

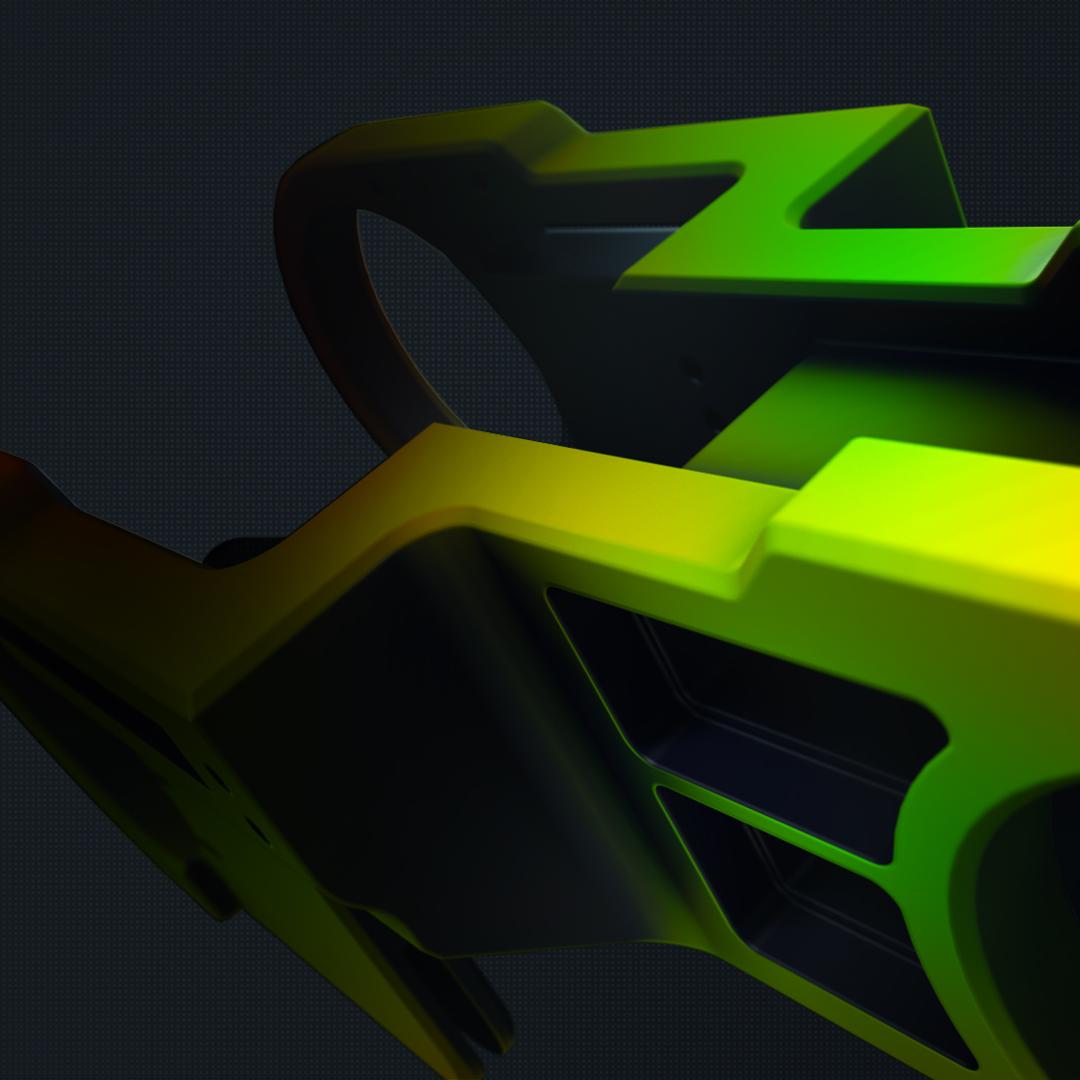

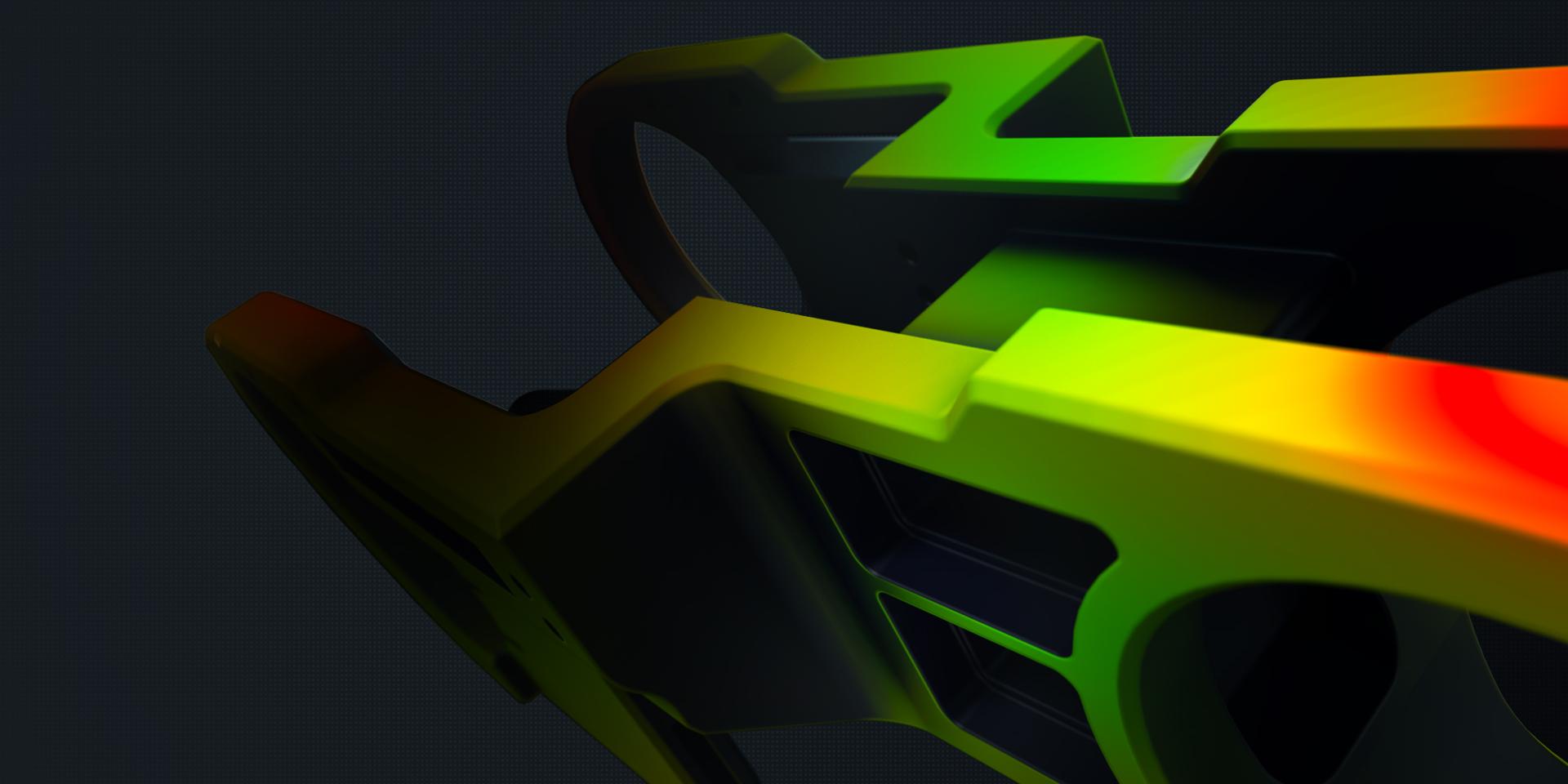

ZEISS INSPECT
ZEISS INSPECT

เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์

ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ซอฟต์แวร์จะแนะนำคุณตลอดขั้นตอนการทำงานทั้งหมด ตรวจสอบการเปรียบเทียบระหว่างขนาดที่เป็นมาตรฐานและขนาดที่วัดได้ รวมทั้งความคลาดเคลื่อนตามมาตรฐาน GD&T ดำเนินการแก้ไขที่จำเป็นโดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ใช้ ZEISS INSPECT เพื่อทำการวิเคราะห์อย่างสมบูรณ์ รับรายงานที่ครอบคลุม และรวมผลการวัดเข้าไปในกระบวนการที่มีอยู่เดิม

ดูข้อมูลเพิ่มเติม

หนึ่งซีรีส์ สองเวอร์ชัน

ATOS Q มีให้เลือกสองรุ่นคือ 12M และ 8M เซ็นเซอร์สามารถเก็บรายละเอียดค่าพิกัดได้สูงสุด 2 × 12 ล้านหรือ 2 × 8 ล้านจุดในระหว่างการสแกน ความแม่นยำ ความละเอียด และขนาดพื้นที่การวัดสามารถกำหนดได้อย่างอิสระ
ATOS Q 8M
ATOS Q 12M

แหล่งกำเนิดแสง

LED

LED

จุดต่อการสแกน

8 ล้าน

12 ล้าน

พื้นที่การวัด [mm²]

100 × 70 – 500 × 370

100 × 70 – 500 × 370

ระยะห่างของจุด [mm]

0.04 – 0.15

0.03 – 0.12

ระยะห่างของการทำงาน [mm]

490

490

น้ำหนัก

ประมาณ 4 กก.

ประมาณ 4 กก.

ขนาด

ประมาณ 340 มม. x 240 มม. x 83 มม.

ประมาณ 340 มม. x 240 มม. x 83 มม.

ความยาวของสายเคเบิล

สายไฟเบอร์ออปติก 10 ม.

สายไฟเบอร์ออปติก 10 ม.

ระบบปฏิบัติการ

Windows 10

Windows 10

การวัดปริมาตร

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
