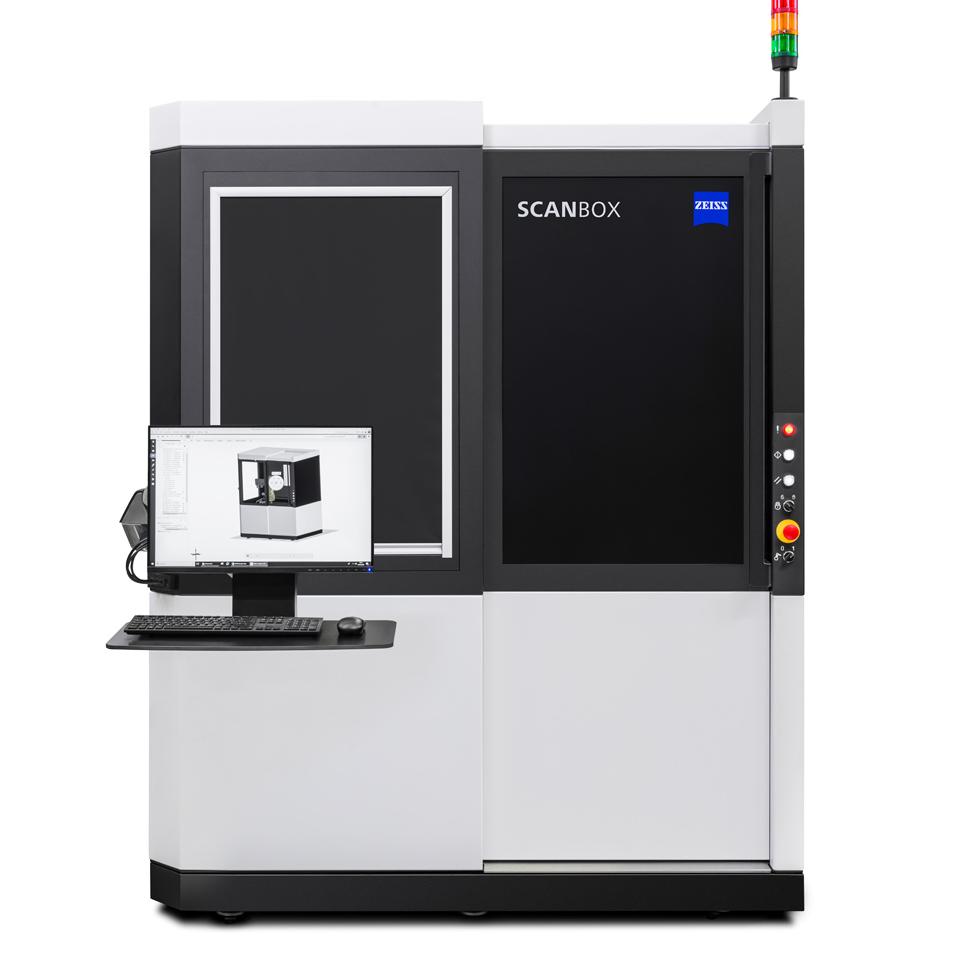

ZEISS ScanBox 4105 สำหรับ eMotors

ความไม่มั่นคงด้านคุณภาพที่มีประสิทธิภาพในการผลิต stators

ZEISS ScanBox 4105 สำหรับ eMotors มีความเชี่ยวชาญในการตรวจสอบที่รวดเร็วและแม่นยำมากและการแปลงเป็นดิจิทัลของแฮร์พินและสเตเตอร์ ทั้งสองสเตเตอร์ที่สมบูรณ์ซึ่งรวมถึงแฮร์พินและแฮร์พินแต่ละอันหรือหลายอันสามารถตรวจสอบได้โดยอัตโนมัติอย่างสมบูรณ์ภายในเวลาอันสั้น ข้อมูลการวัดสามมิติที่จับได้จะแสดงเป็นภาพและวิเคราะห์ในซอฟต์แวร์การตรวจสอบ ZEISS INSPECT ที่มีประสิทธิภาพ

การออกแบบที่มีความกระทัดรัดสำหรับการออกแบบขนาดเล็ก
ข้อมูลสามมิติเต็มสนามที่แม่นยำและมีความละเอียดสูง
ใช้งานง่ายเพียงแค่กดปุ่มเดียว

การตรวจสอบโดยอัตโนมัติและการแปลงเป็นดิจิทัลของแฮร์พินและสเตเตอร์

เครื่องวัดมาตรฐาน ZEISS ScanBox 4105 สำหรับ eMotors นำเสนอโซลูชันแบบครบวงจร: การเขียนโปรแกรมการแปลงเป็นดิจิทัลอัตโนมัติและการรายงาน ด้วยอินเทอร์เฟซผู้ใช้ที่ใช้งานง่ายและห้องวัดเสมือน (VMR) เป็นซอฟต์แวร์ควบคุมและวางแผนการวัดส่วนกลาง ZEISS ScanBox 4105 สำหรับระบบ eMotors จึงใช้งานง่าย

เทคโนโลยีการวัดสามมิติด้วยแสง: ผลการวัดที่รวดเร็วแม่นยำและทำซ้ำได้

เซ็นเซอร์ ATOS Q สำหรับ eMotors ถูกรวมอยู่ใน ZEISS ScanBox 4105 อัตโนมัติสำหรับ eMotors ในเวลาอันสั้นเซ็นเซอร์จะจับข้อมูลคุณภาพในรายละเอียดระดับสูงและสร้างพื้นฐานที่เชื่อถือได้สำหรับการประเมินข้อมูลเหล่านี้ ATOS Q สำหรับ eMotors ทำงานร่วมกับการฉายขอบแบบไม่สัมผัสและช่วยให้ได้มาซึ่งรายละเอียดและทำซ้ำได้ของจุดวัดแม้สำหรับโครงสร้างที่ไวต่อการสัมผัส

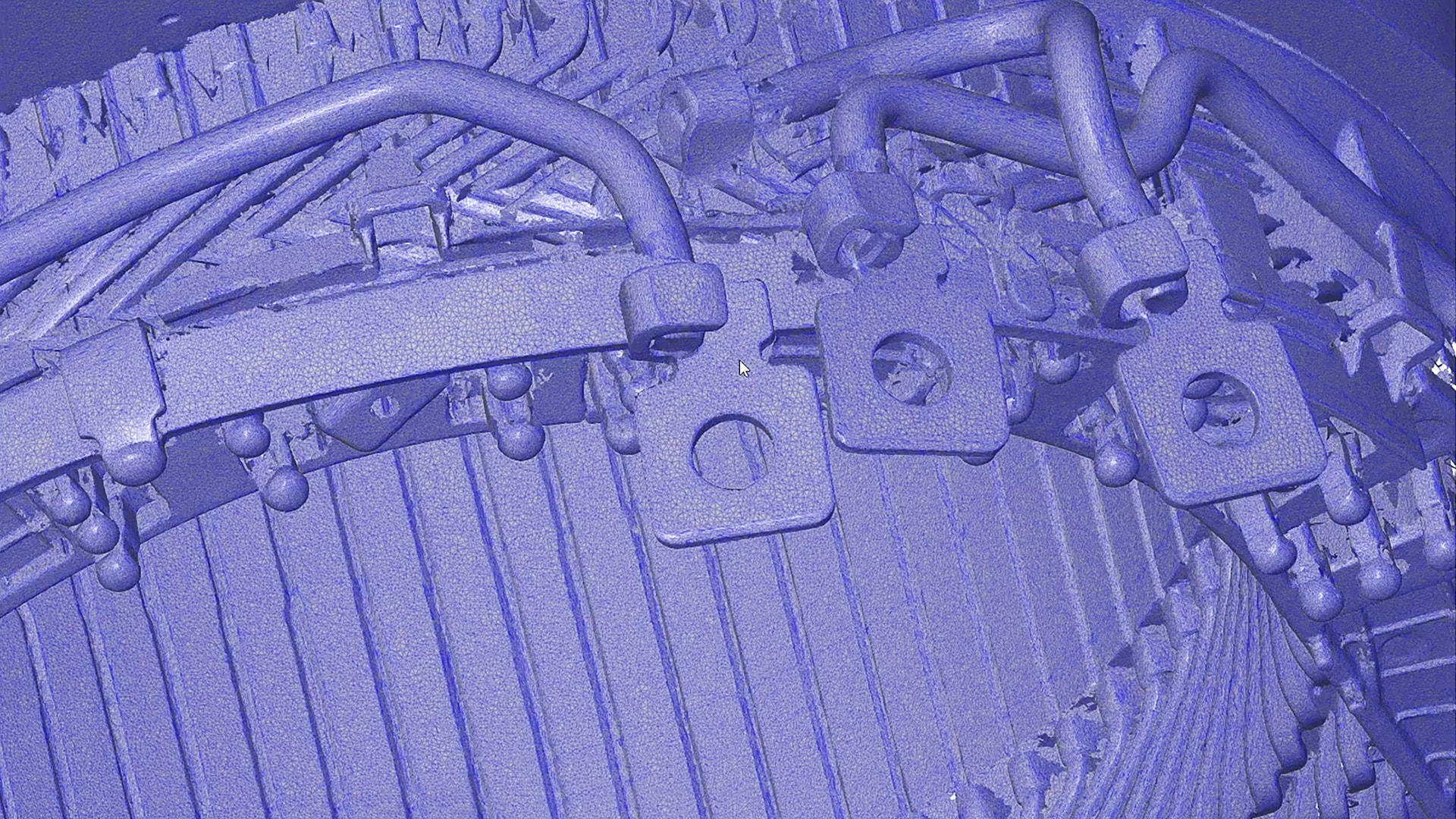

การแปลงพื้นผิวเป็นดิจิทัลเต็มรูปแบบ

ZEISS ScanBox 4105 สำหรับ eMotors ถูกพัฒนาขึ้นอย่างจำเพาะสำหรับการสแกนแบบเต็มพื้นผิว การสแกนแบบอัตโนมัติของแฮร์พินเดียวหรือหลายอันรวมทั้งสเตเตอร์ที่สมบูรณ์ ไม่จำเป็นต้องทำการรักษาพื้นผิวก่อน

แบบจำลองทางดิจิทัลของรูปทรงเรขาคณิต

แบบจำลองทางดิจิทัลของรูปทรงเรขาคณิตเต็มรูปแบบถูกสร้างขึ้นในซอฟต์แวร์จากพิกัดสามมิติที่กระจายอยู่ในพื้นที่กว้าง สิ่งนี้ช่วยให้สามารถระบุการเบี่ยงเบนและข้อบกพร่องในรูปทรงเรขาคณิตของส่วนประกอบได้อย่างรวดเร็วและทำซ้ำได้เมื่อเทียบกับแบบจำลอง CAD

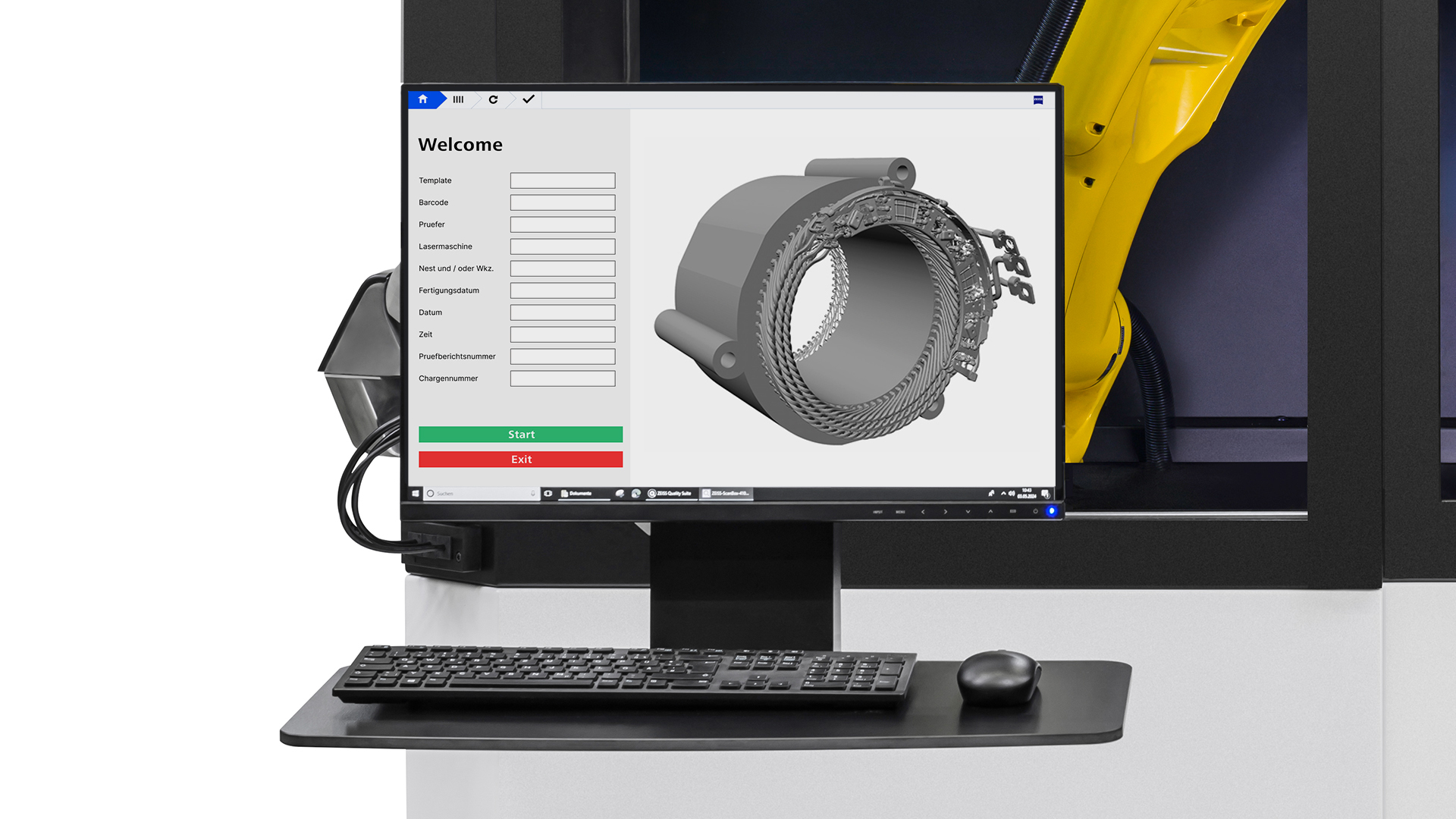

การใช้งานที่ง่าย

ตั้งโปรแกรมและควบคุม ZEISS ScanBox 4105 สำหรับ eMotors ผ่านส่วนต่อประสานที่ใช้งานง่ายในซอฟต์แวร์ – ส่วนต่อประสาน Kiosk ใส่ส่วนประกอบเลือกโปรแกรมการวัดและกดปุ่มเริ่มต้น

ZEISS INSPECT สำหรับขั้นตอนการทำงานทั้งหมด

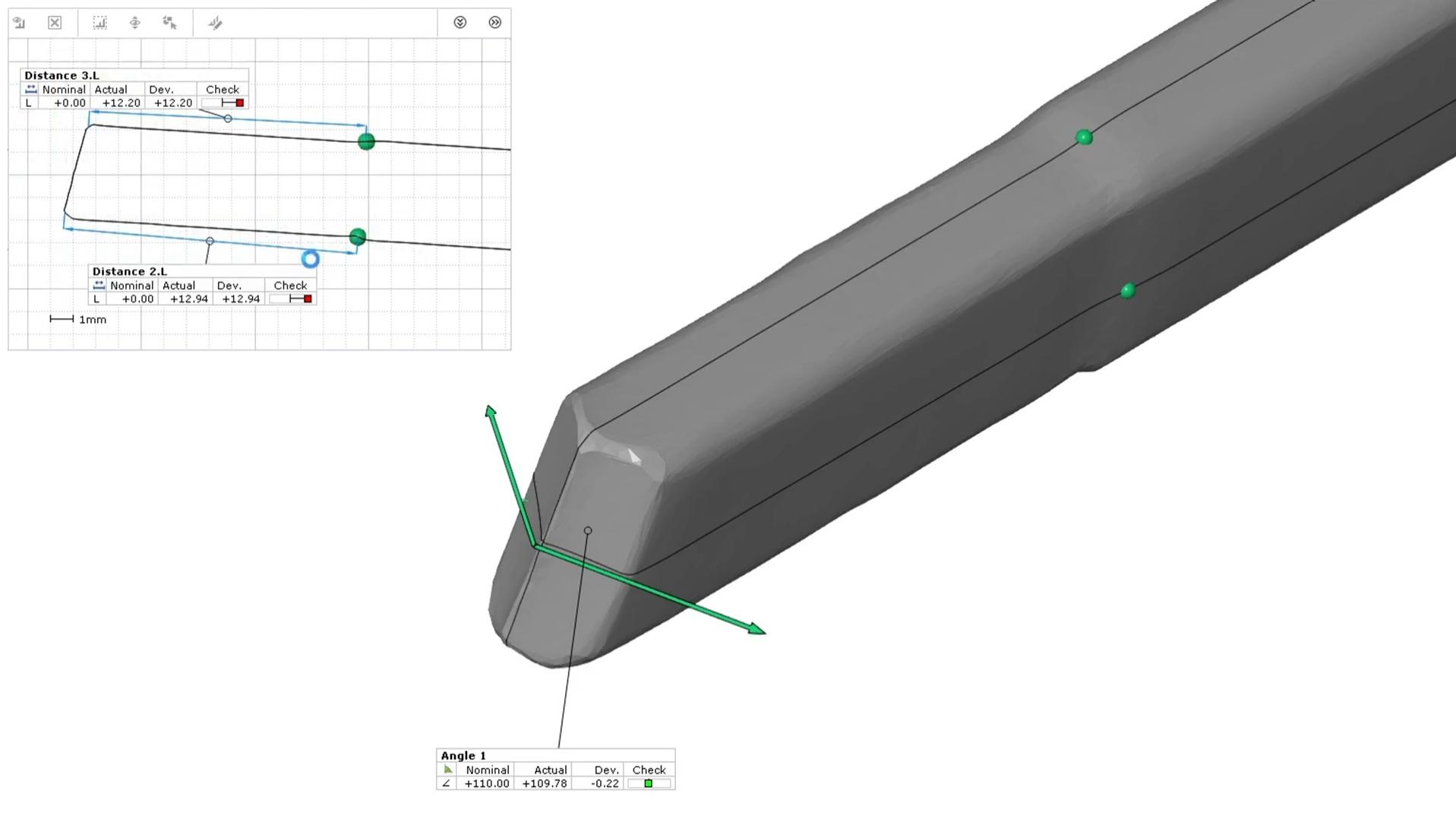

ZEISS ScanBox 4105 สำหรับ eMotors ดำเนินการจากซอฟต์แวร์การตรวจสอบภายในแพลตฟอร์ม ZEISS Quality Suite: ตั้งแต่การเก็บข้อมูลไปจนถึงการตรวจสอบและการรายงาน ขั้นตอนการวัดสามารถรวมทั้งงานตรวจสอบที่ง่ายและซับซ้อนตั้งแต่การวัดแต่ละครั้งไปจนถึงการตรวจสอบในการผลิตแบบอนุกรม ลำดับการวัดและการตรวจสอบถูกดำเนินการผ่านส่วนต่อประสานผู้ใช้ที่ใช้งานง่ายส่วนต่อประสาน Kiosk และห้องวัดเสมือน (VMR) การวิเคราะห์โดยทั่วไปสำหรับการควบคุมคุณภาพของแฮร์พินคือความคลาดเคลื่อนของรูปแบบมุมและตำแหน่งรวมทั้งจุดดัดรัศมีและความยาวขา

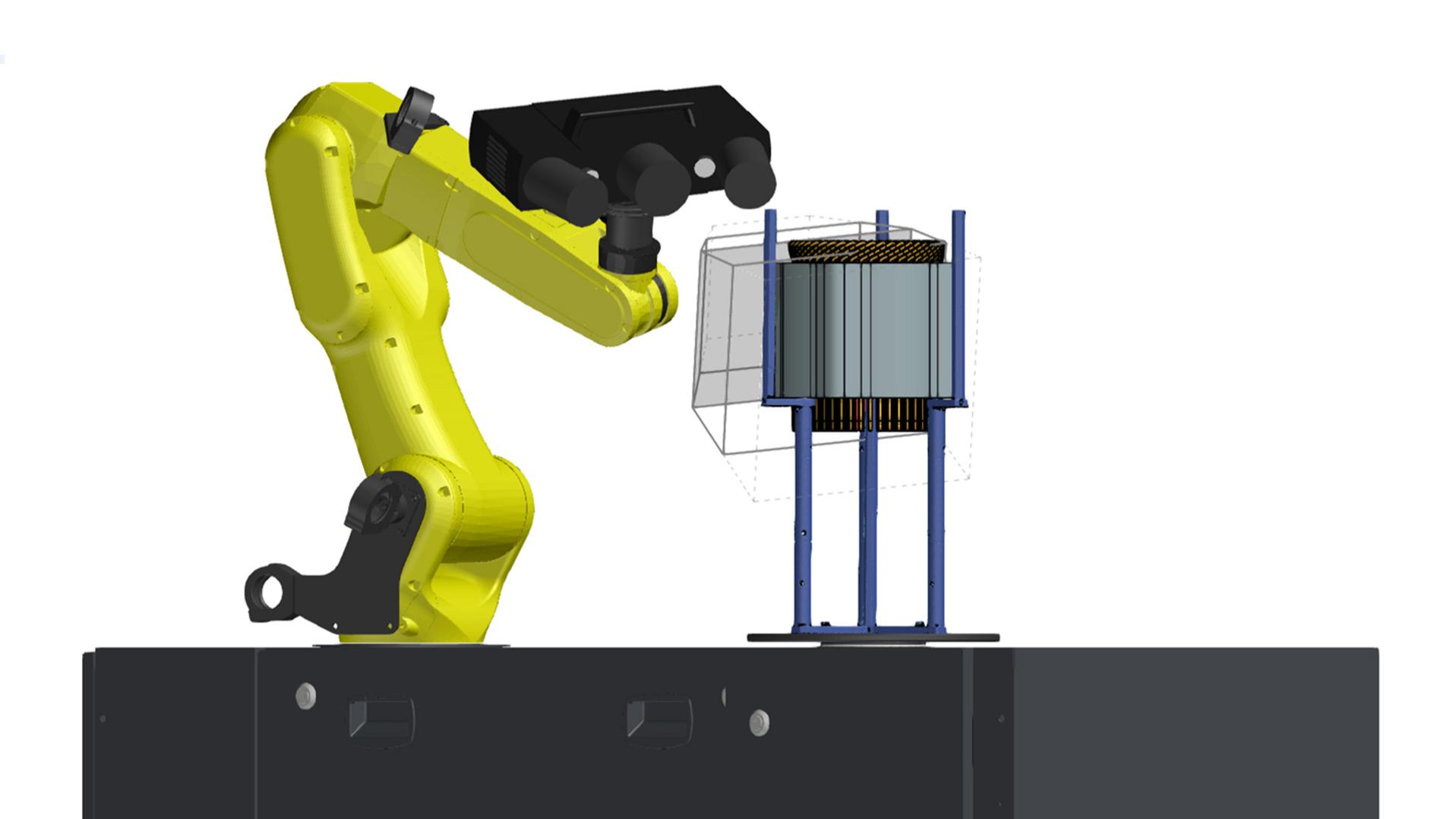

ห้องวัดเสมือนจริง

ห้องวัดเสมือน (VMR) เปิดใน ZEISS INSPECT มันมีภาพการทำงานของ ZEISS ScanBox 4105 จริงสำหรับ eMotors เช่นเดียวกับการเขียนโปรแกรมหุ่นยนต์รวมถึงจลนศาสตร์ของเส้นทางหุ่นยนต์ ฟังก์ชั่น Smart Teach ใช้เพื่อกำหนดตำแหน่งเซ็นเซอร์ที่ต้องการทดสอบซึ่งจะได้รับการประเมินโดยอัตโนมัติและปรับให้เหมาะสมโดยซอฟต์แวร์ ตำแหน่งทั้งหมดที่มีอยู่ในแผนการวัดสามารถข้ามและเปรียบเทียบกับข้อมูล CAD ที่นำเข้าก่อนหน้านี้หรือแบบจำลองอ้างอิงที่สร้างขึ้นก่อนหน้านี้แบบออฟไลน์

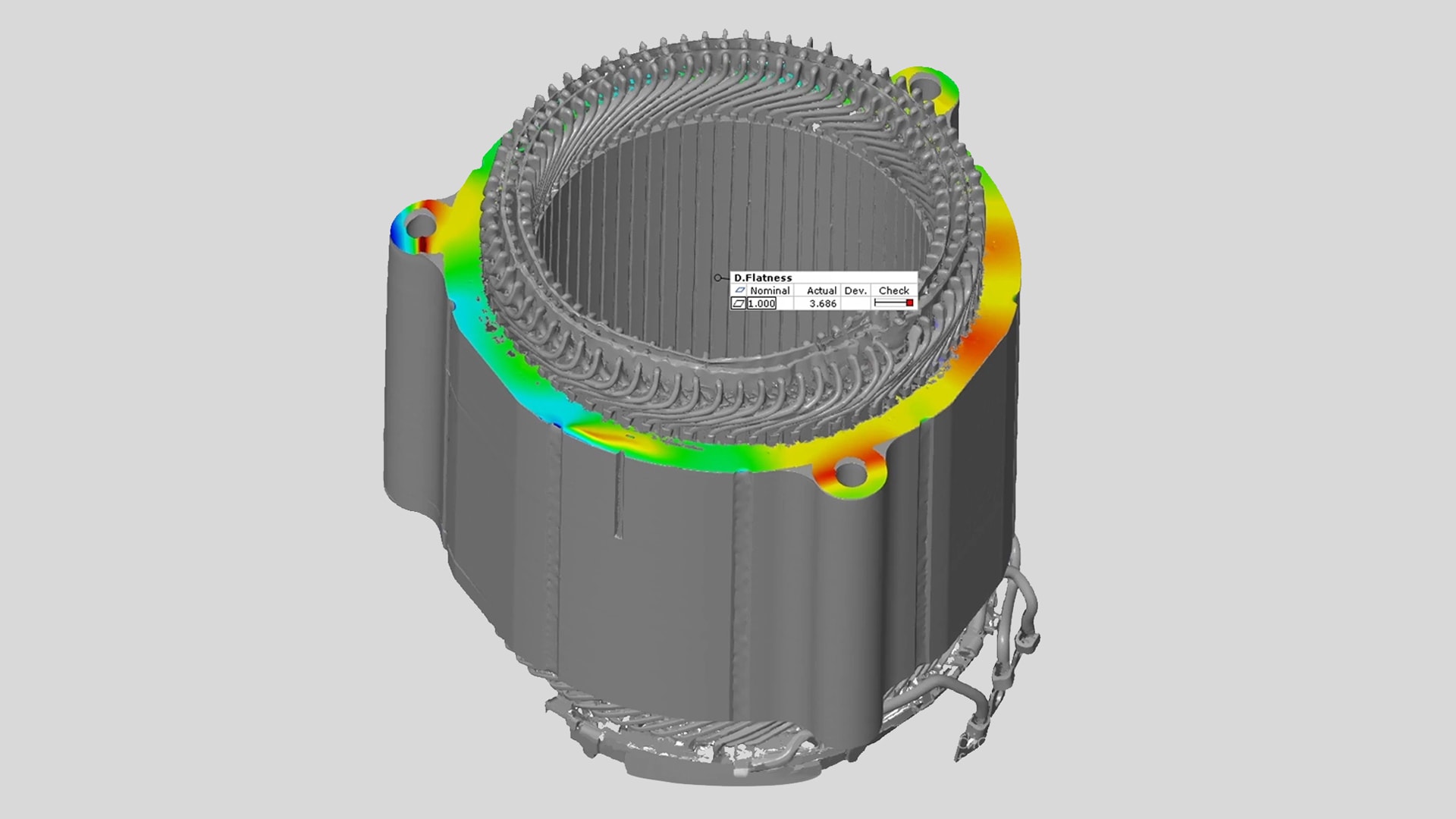

การตรวจสอบแฮร์พินและสเตเตอร์

เมื่อสร้างแบบจำลองทางดิจิทัลของรูปทรงเรขาคณิตแล้ว ข้อมูลจริงสามารถเปรียบเทียบกับข้อมูลที่ระบุจากแบบจำลอง CAD ได้ สำหรับวัตถุประสงค์นี้ ชุดข้อมูลสองชุดถูกจัดแนวซึ่งกันและกัน เช่นผ่านทางกระบอกสูบด้านในของแพคเกจโลหะแผ่น หน้า รอยบากหรือรูเชื่อมต่อ การเปรียบเทียบพื้นผิวสามารถใช้เพื่อตรวจสอบเกณฑ์คุณภาพต่าง ๆ ในขณะที่การตรวจสอบสเตเตอร์รวมถึงการตรวจสอบรอยแตก การเปลี่ยนรูปของกรงม้วนหรือจุดเชื่อมต่อ การเบี่ยงเบน การเคลื่อน และความโค้งมนของกระบอกสูบด้านในการมุ่งเน้นของการตรวจสอบแฮร์พินอยู่ที่คุณสมบัติเช่นการเปลี่ยนรูปที่ปลายแฮร์พินหรือกระบวนการดัดและพับ

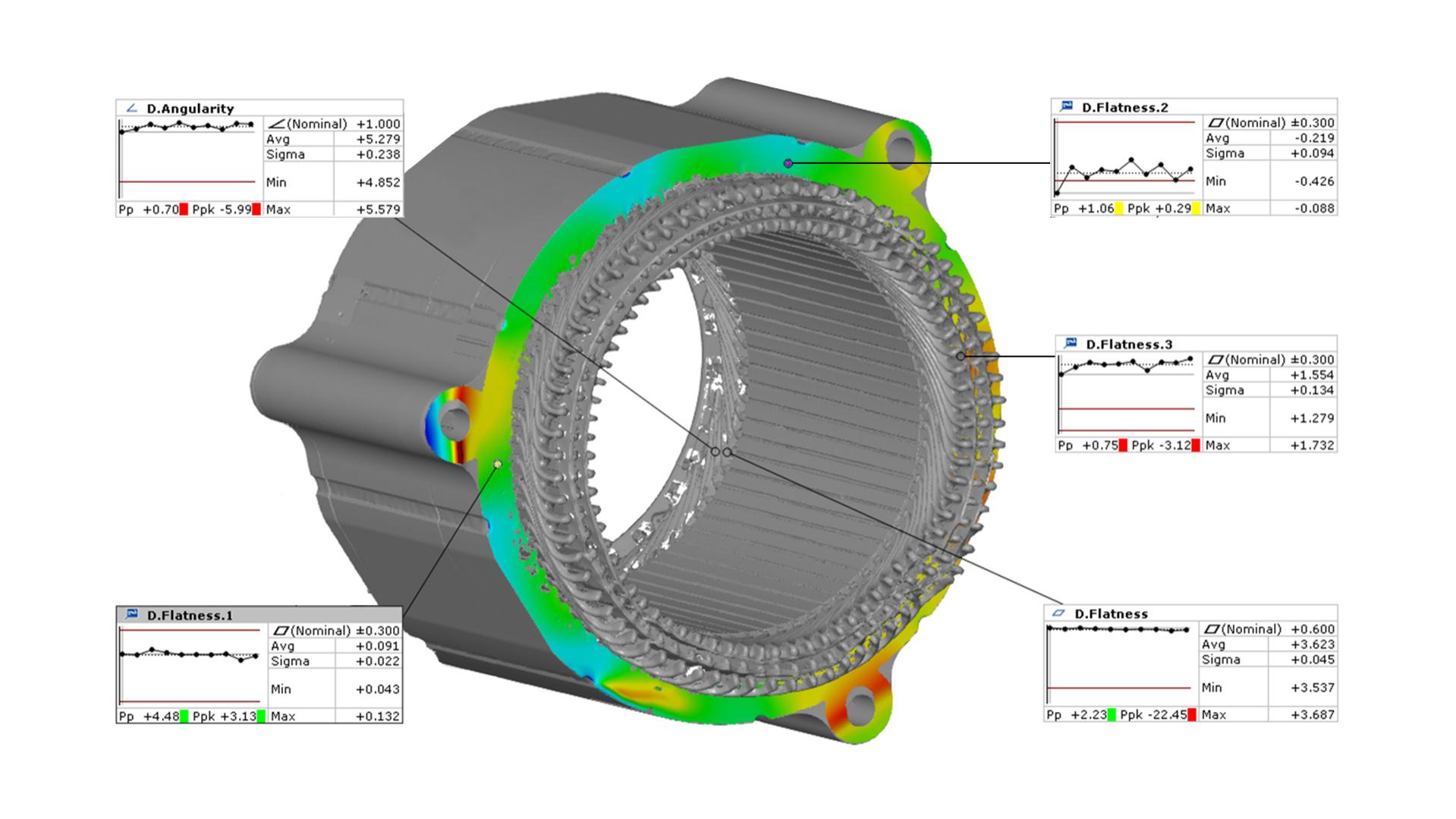

การวิเคราะห์แนวโน้ม

การใช้การวิเคราะห์แนวโน้มโดยอัตโนมัติสามารถระบุการเบี่ยงเบนจากแบบจำลองในอุดมคติได้ในระยะแรก การเปลี่ยนแปลงในขั้นตอนการผลิตก่อนหน้านี้จะถูกตรวจพบอย่างรวดเร็วโดยการวัดอย่างต่อเนื่อง การปรับเปลี่ยนที่จำเป็นสามารถได้มาจากสิ่งนี้และนำไปใช้ในขั้นตอนการผลิตก่อนหน้านี้

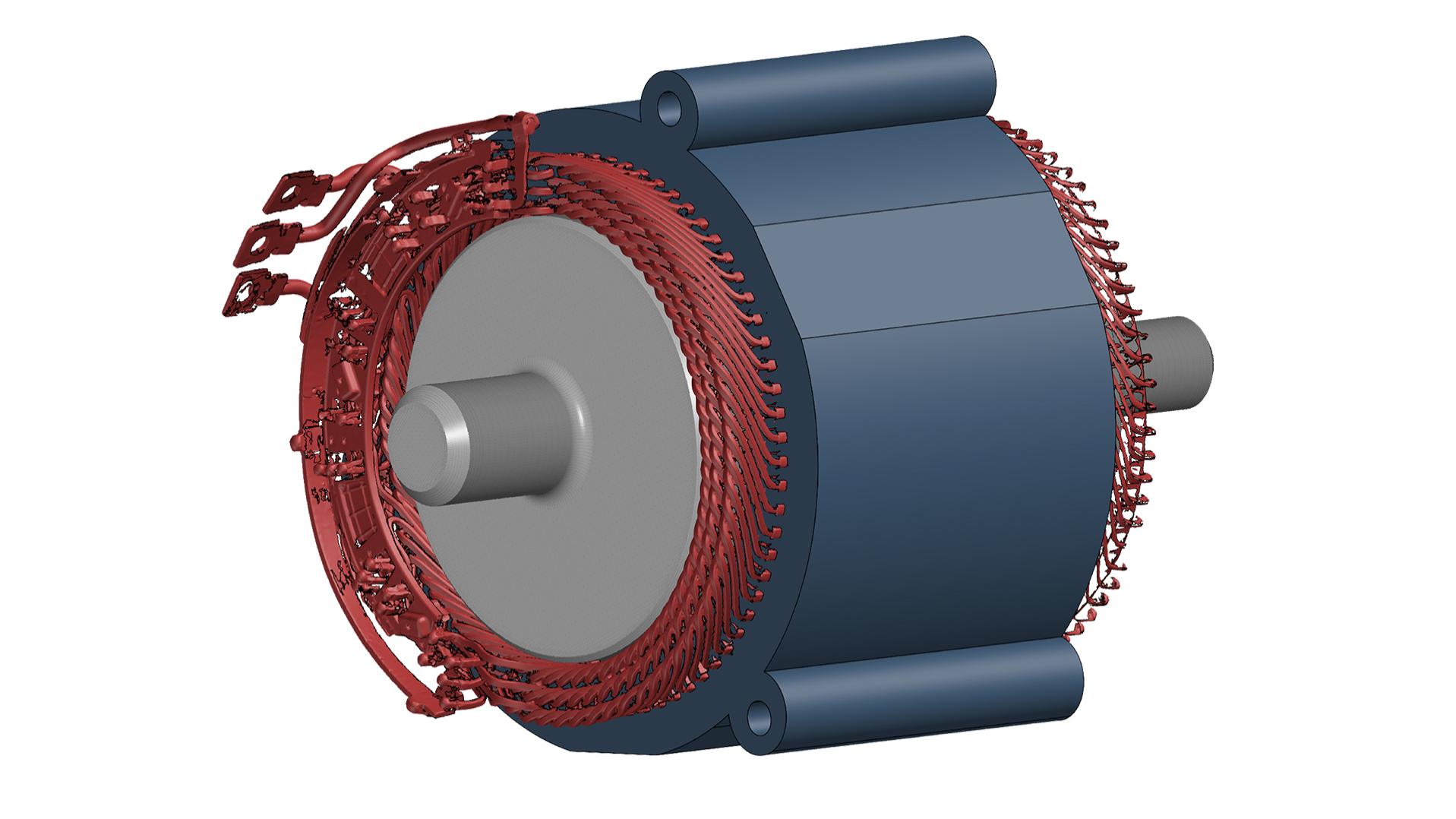

การประกอบแบบดิจิทัล

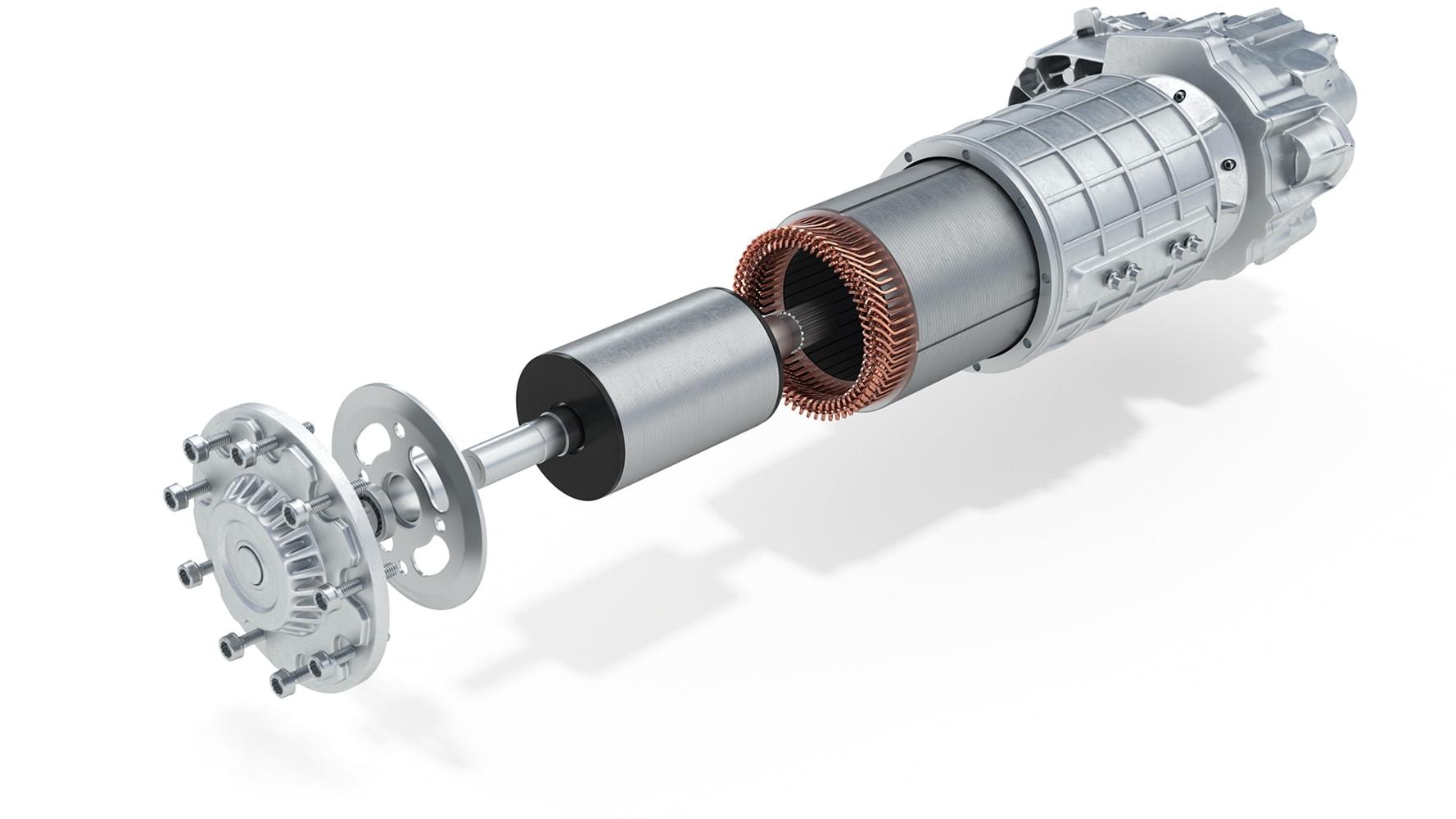

สเตเตอร์และโรเตอร์ในมอเตอร์ไฟฟ้าต้องอยู่ในแนวเดียวกันอย่างแม่นยำ ซึ่งสามารถจำลองและตรวจสอบล่วงหน้าได้โดยใช้การประกอบแบบดิจิทัล โดยมีจุดมุ่งหมายเพื่อประเมินความแม่นยำที่เหมาะสมของส่วนประกอบ

ข้อมูลทางเทคนิค

	ZEISS ScanBox 4105 สำหรับ eMotors
ขนาด	1700 x 1200 x 2420 มม.
แหล่งจ่ายไฟ	มาตรฐาน, 100 - 240 V (1 เฟส, 16 A)
ขนาดชิ้นส่วนสูงสุด	Ø 500 มม.
น้ำหนักชิ้นส่วนสูงสุด	100 กก.
ทางเข้า	ประตูบานเลื่อนพร้อมตัวล็อคนิรภัย
ความกว้างของการเปิด	680 มม.
การติดตั้งหรือยึดพื้น	ไม่ต้องใช้มือถือ
กำลังโหลดไอเดีย	แมนนวลปั้นจั่น
ความเข้ากันได้ของเซ็นเซอร์	ATOS Q สำหรับ eMotors

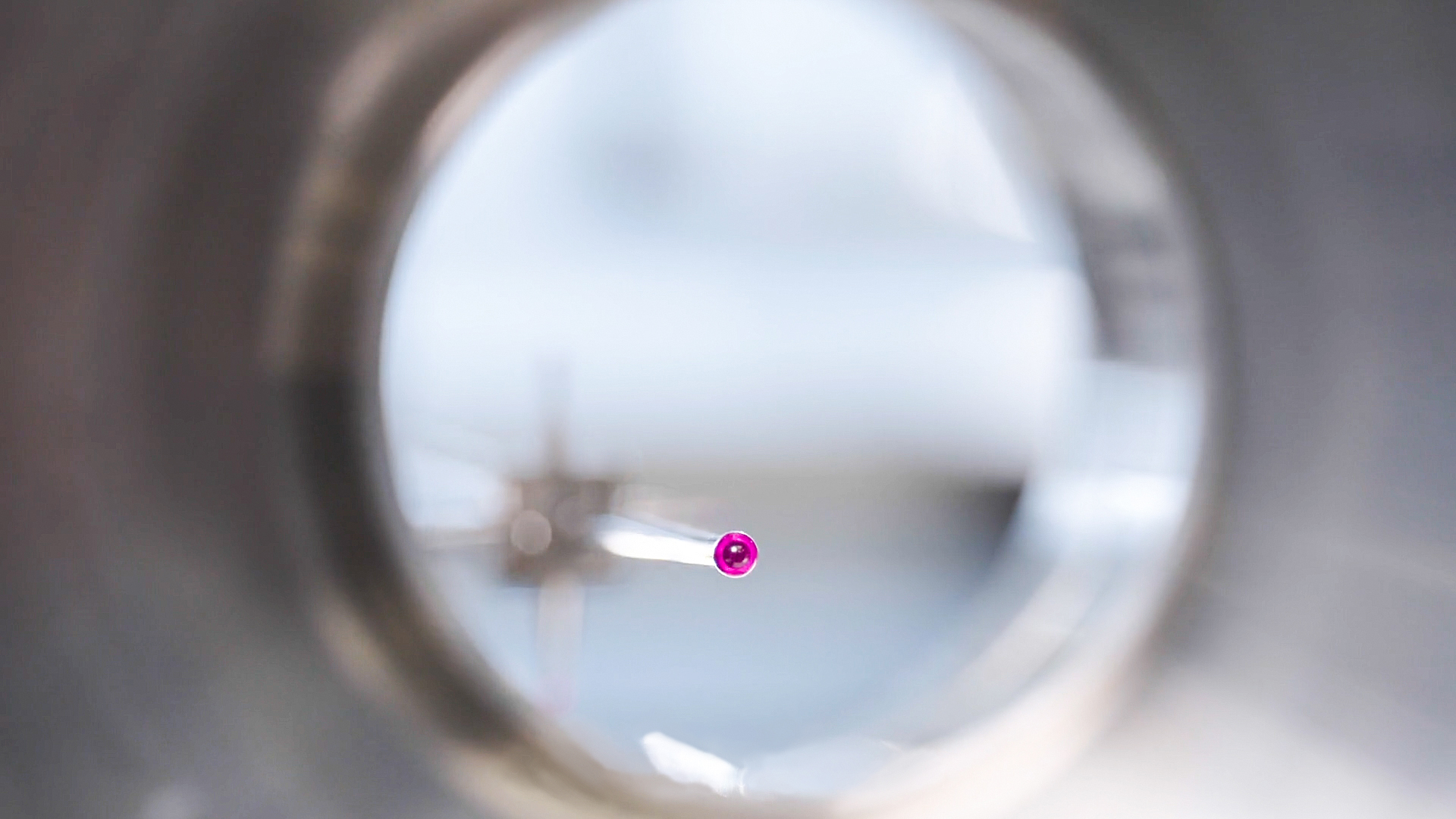

ปฏิสัมพันธ์ที่ไม่เหมือนใครของเทคโนโลยีการวัดแบบออปติคอลสามมิติและการวัดแบบสัมผัส

ZEISS PRISMO เป็นส่วนเสริมที่สมบูรณ์แบบสำหรับ ZEISS ScanBox 4105 สำหรับ eMotors ในการตรวจสอบทางมาตรวิทยาของมอเตอร์ไฟฟ้า เครื่องวัดพิกัดนี้เหมาะอย่างยิ่งสำหรับการวัดความคลาดเคลื่อนที่แน่นมากและให้ข้อมูลการวัดที่เชื่อถือได้แม้กระทั่งคุณสมบัติที่เข้าถึงได้ยาก

ZEISS eMobility solutions

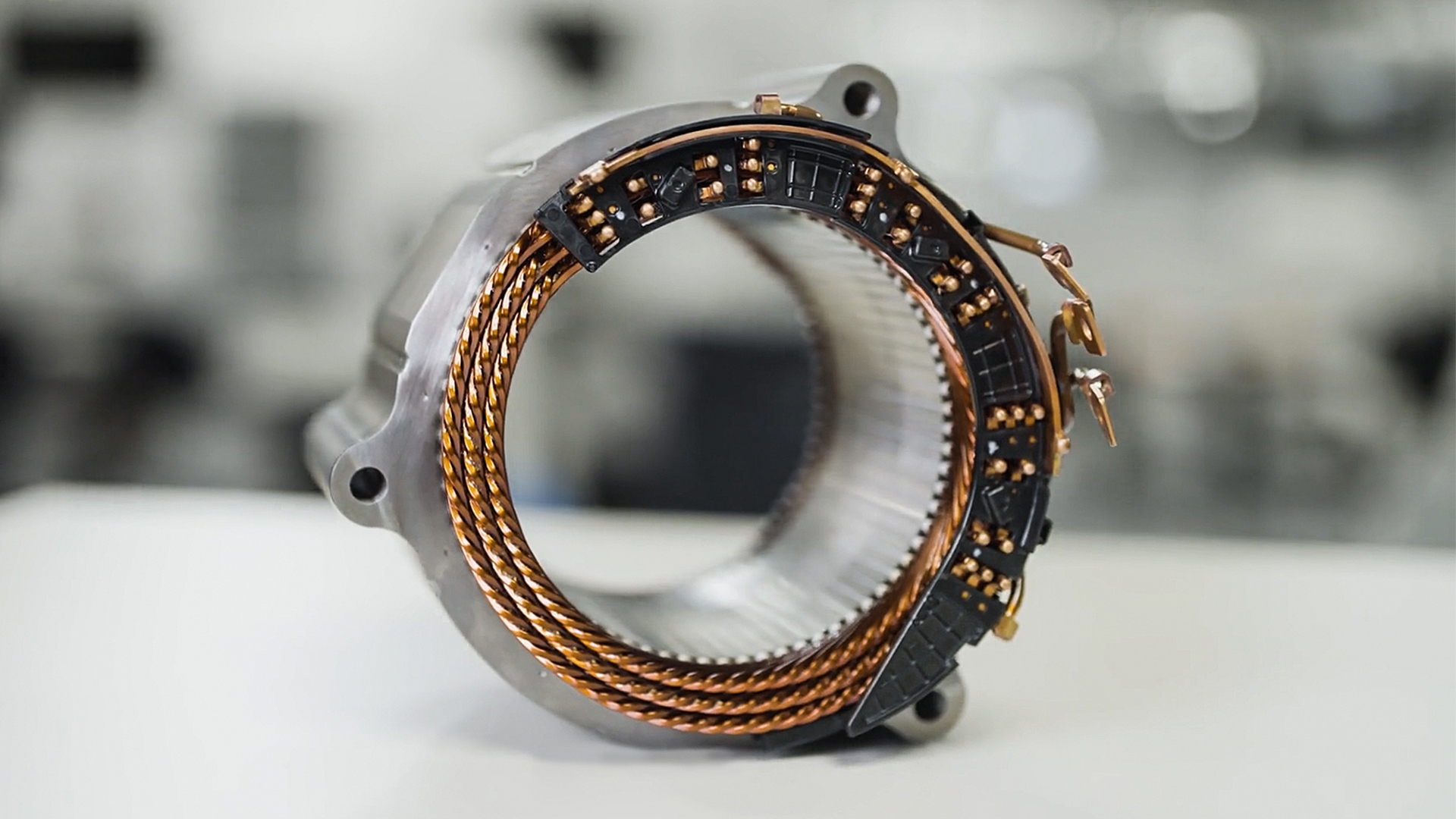

ตั้งแต่ซอฟต์แวร์ไปจนถึงการใช้งานทางเทคนิคทั้งหมดนี้มาจากแหล่งเดียว: การผสานรวมมาตรวิทยาสามมิติแบบออปติคอลและระบบสัมผัสที่มีความแม่นยำสูงเป็นทางออกที่ดีสำหรับการสร้างความมั่นใจในความน่าเชื่อถือของกระบวนการในการผลิตและการประกอบสเตเตอร์และแฮร์พินสำหรับมอเตอร์ไฟฟ้า

เรียนรู้เพิ่มเติม

การทำงานอัตโนมัติด้วย ZEISS Integration Series

ระบบป้อนและโหลดของ ZEISS ทำหน้าที่ในการเพิ่มประสิทธิภาพการไหลของชิ้นส่วนและเวลาการทำงานตลอดกระบวนการวัดทั้งหมด นอกจากนี้ยังใช้กับการรวมกันของมาตรวิทยาสามมิติแบบออปติคอลและมาตรวิทยาแบบสัมผัส – ทั้งในห้องวัดและบนหรือโดยตรงในสายการผลิต

เรียนรู้เพิ่มเติม

หนึ่งจุดติดต่อสำหรับโครงการ eMobility ของคุณ

วางใจ ZEISS สำหรับโครงการส่วนบุคคลของคุณและปรึกษาผู้เชี่ยวชาญด้านยานยนต์พลังงานใหม่ของเรา ไว้วางใจในประสบการณ์อันยาวนานของเราในการดำเนินโครงการในประเทศและทั่วโลกและในความรู้ของเราในเทคโนโลยีการวัดทางอุตสาหกรรม พาร์ทเนอร์ในท้องถิ่นจะคอยช่วยเหลือคุณตั้งแต่การวางแผนและการดำเนินการไปจนถึงการให้บริการ

เรียนรู้เพิ่มเติม
