เครื่องวัด 3 มิติ

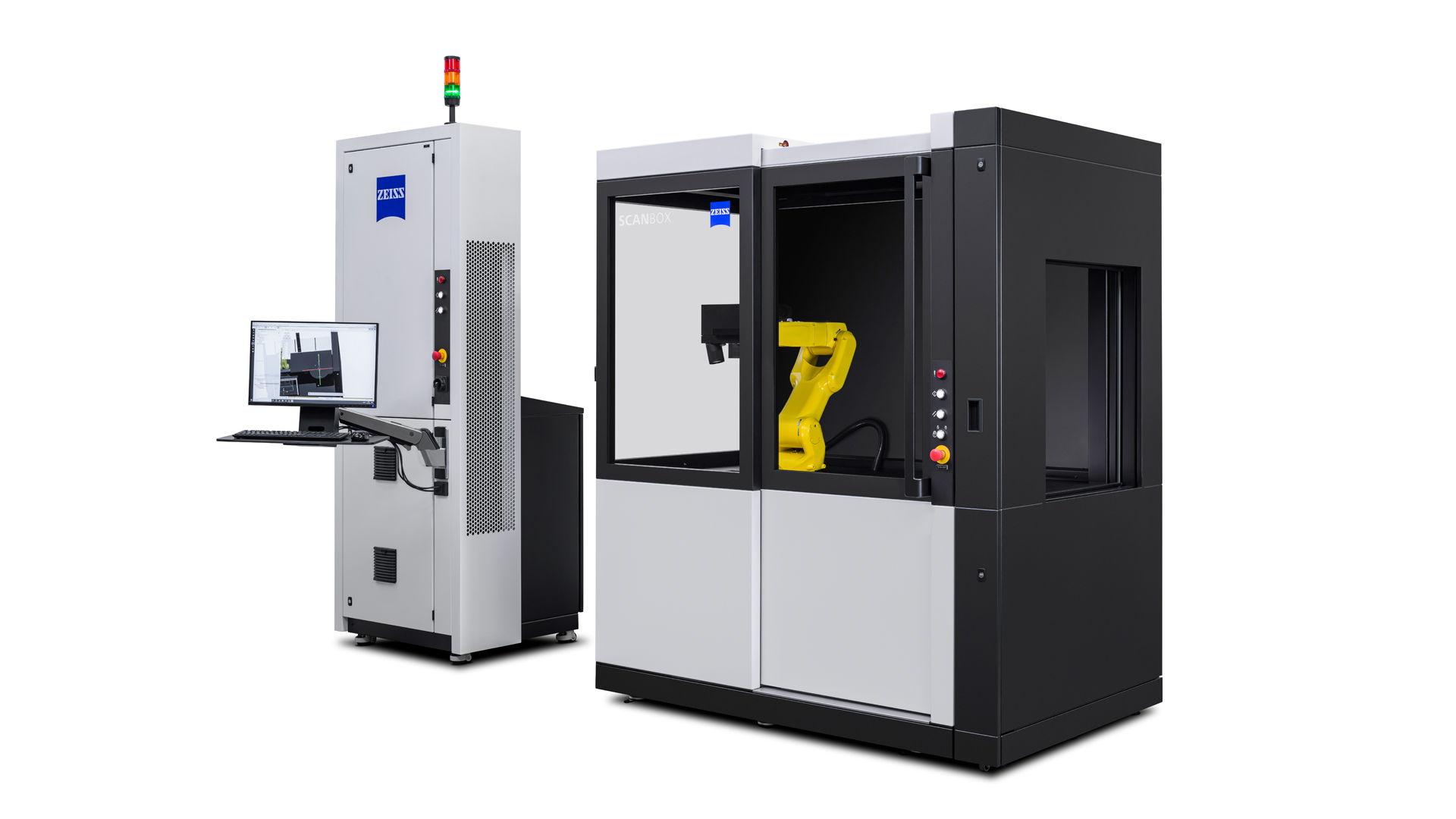

ZEISS ScanBox Series 4 RC

การโหลดและการวัดชิ้นส่วนต่าง ๆ โดยอัตโนมัติ

ZEISS ScanBox 4105 RC (รีโมทคอนโทรล) เป็นเครื่องสแกนตรวจวัดชิ้นงาน 3 มิติพร้อมประตูบานเลื่อนแบบใช้มอเตอร์ ชิ้นส่วนที่มีขนาดไม่เกิน 500 มม. สามารถโหลดลงใน ZEISS ScanBox 4105 RC ด้วยหุ่นยนต์หรือระบบการป้อนที่กำหนดค่าแต่ละรายการและวางไว้บนโมดูลโต๊ะหมุน การกำจัดการวางชิ้นงานแบบแยกแต่ละชิ้นแบบแมนนวลช่วยลดเวลาที่ใช้ลงอย่างมาก และทำให้สามารถเพิ่มการผลิตในกระบวนการประกันคุณภาพได้มากขึ้น

การโหลดชิ้นส่วนต่าง ๆ โดยอัตโนมัติสำหรับรอบระยะเวลาสั้น ๆ
ปริมาณงานสูงในการทำงานแบบต่อเนื่อง
ใช้งานง่ายและผลการวัดที่แม่นยำ

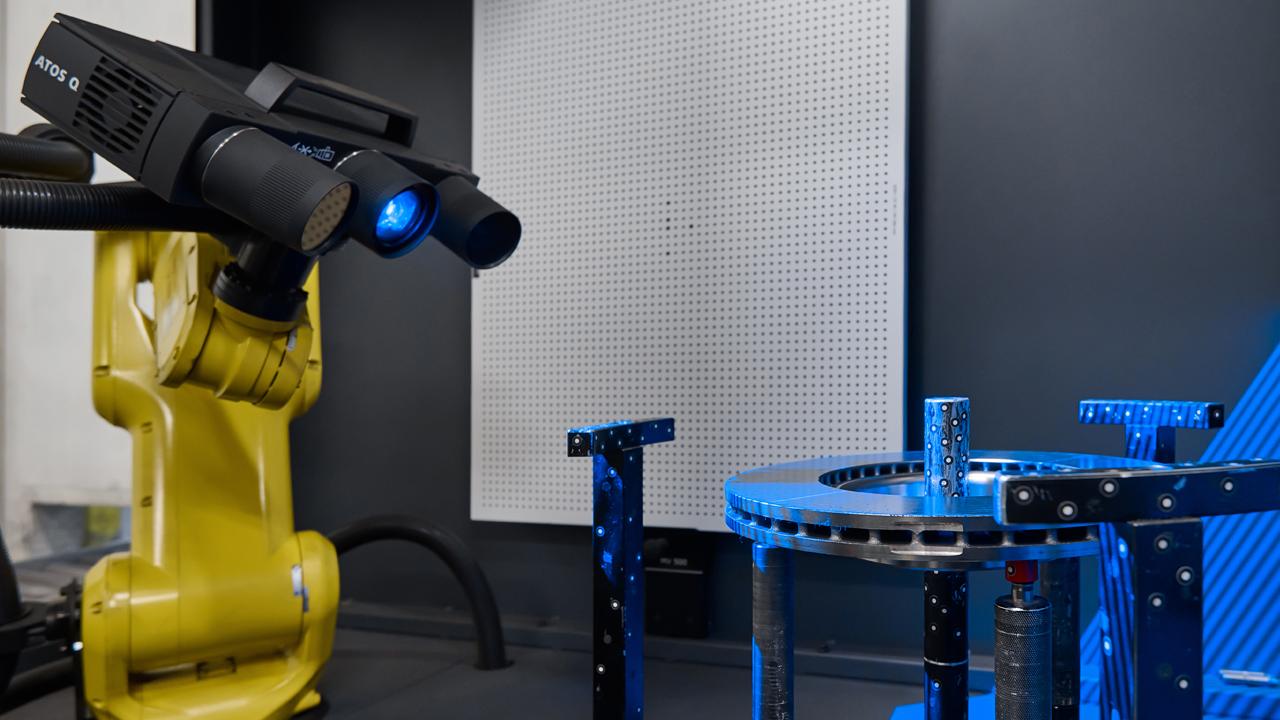

การตรวจสอบชิ้นส่วนโดยระบบอัตโนมัติ

การทำงานโดยระบบอัตโนมัติของ ZEISS ScanBox Series 4 RC ช่วยเพิ่มการใช้เครื่องจักร เพิ่มความเร็วรอบการวัด และช่วยให้คุณสามารถปรับใช้บุคลากรของคุณได้อย่างมีประสิทธิภาพมากขึ้น ระบบได้รับการพัฒนาขึ้นเป็นพิเศษสำหรับการใช้งานที่ต้องการปริมาณงานและการผสานรวมในระดับสูง

ปริมาณงานสูงสำหรับการตรวจสอบแบบต่อเนื่อง

ลำดับการวัดที่ดำเนินการซ้ำได้และมีความแม่นยำ

เพื่อการประกันคุณภาพที่มีประสิทธิภาพของผลิตภัณฑ์ กระบวนการผลิตจะต้องได้รับการตรวจสอบ ลดปริมาณของเสียในการผลิต และลดการทำงานซ้ำที่ใช้ต้นทุนสูง เครื่องสแกนตรวจวัดชิ้นงาน 3 มิติ ZEISS ScanBox Series 4 RC พร้อมเซ็นเซอร์ ATOS Q รองรับคุณในสิ่งนี้: ข้อมูลจริงทั้งหมดของชิ้นส่วนในซีรีส์สามารถเปรียบเทียบโดยตรงกับโมเดล CAD หรือกับข้อกำหนดจากแผนการวัด สร้างรายงานการตรวจสอบโดยตรงที่โรงงานผลิตและส่งออกข้อมูลไปยังระบบควบคุมกระบวนการทางสถิติโดยตรง

การควบคุมกระบวนการอัตโนมัติ

ตั้งค่าได้อย่างรวดเร็วและต้นทุนบุคลากรต่ำ

ตั้งโปรแกรมเครื่องสแกนตรวจวัดชิ้นงาน 3 มิติผ่านอินเทอร์เฟสผู้ใช้ตามหลักสรีรศาสตร์ที่รวมอยู่ในหอควบคุม ด้วย ZEISS ScanBox 4105 RC จะดำเนินการตรวจสอบชิ้นส่วนอัตโนมัติผ่านสัญญาณเริ่มต้นจากตัวควบคุมระดับที่สูงขึ้น ZEISS เสนออินเทอร์เฟซการสื่อสารตามฟิลด์บัส (CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP, OPC UA)

การใช้ประโยชน์จากเครื่องจักรสูงสุดและกระบวนการที่ได้รับการปรับให้เหมาะสม

ระบบการโหลดที่สามารถปรับแต่งได้ตามความต้องการเฉพาะ

ใช้ประโยชน์จากศักยภาพสูงสุดของ ZEISS ScanBox Series 4 RC ด้วยระบบการป้อนและการโหลดจาก ZEISS ด้วย ZEISS Integration Series คุณสามารถทำให้การโหลดชิ้นส่วนเป็นไปโดยอัตโนมัติและหลีกเลี่ยงการหยุดทำงาน การไหลของชิ้นส่วนและเวลาในการทำงานจะได้รับการปรับให้เหมาะสม

เรียนรู้เพิ่มเติม

การประกันคุณภาพโดยอัตโนมัติเต็มรูปแบบของสเตเตอร์และขาแฮร์พิน

ZEISS ScanBox 4105 RC สำหรับมอเตอร์ไฟฟ้า
การแปลงเป็นดิจิทัลและการตรวจสอบโดยไม่มีการแทรกแซงด้วยตนเอง

เครื่องสแกนตรวจวัดชิ้นงาน 3 มิติ ZEISS ScanBox 4105 RC สำหรับมอเตอร์ไฟฟ้ามีความเชี่ยวชาญในการแปลงเป็นดิจิทัลและการตรวจสอบขาแฮร์พินและสเตเตอร์ ด้วยการโหลดอัตโนมัติ คุณจึงสามารถเพิ่มปริมาณงานของคุณได้อย่างมีนัยสำคัญ

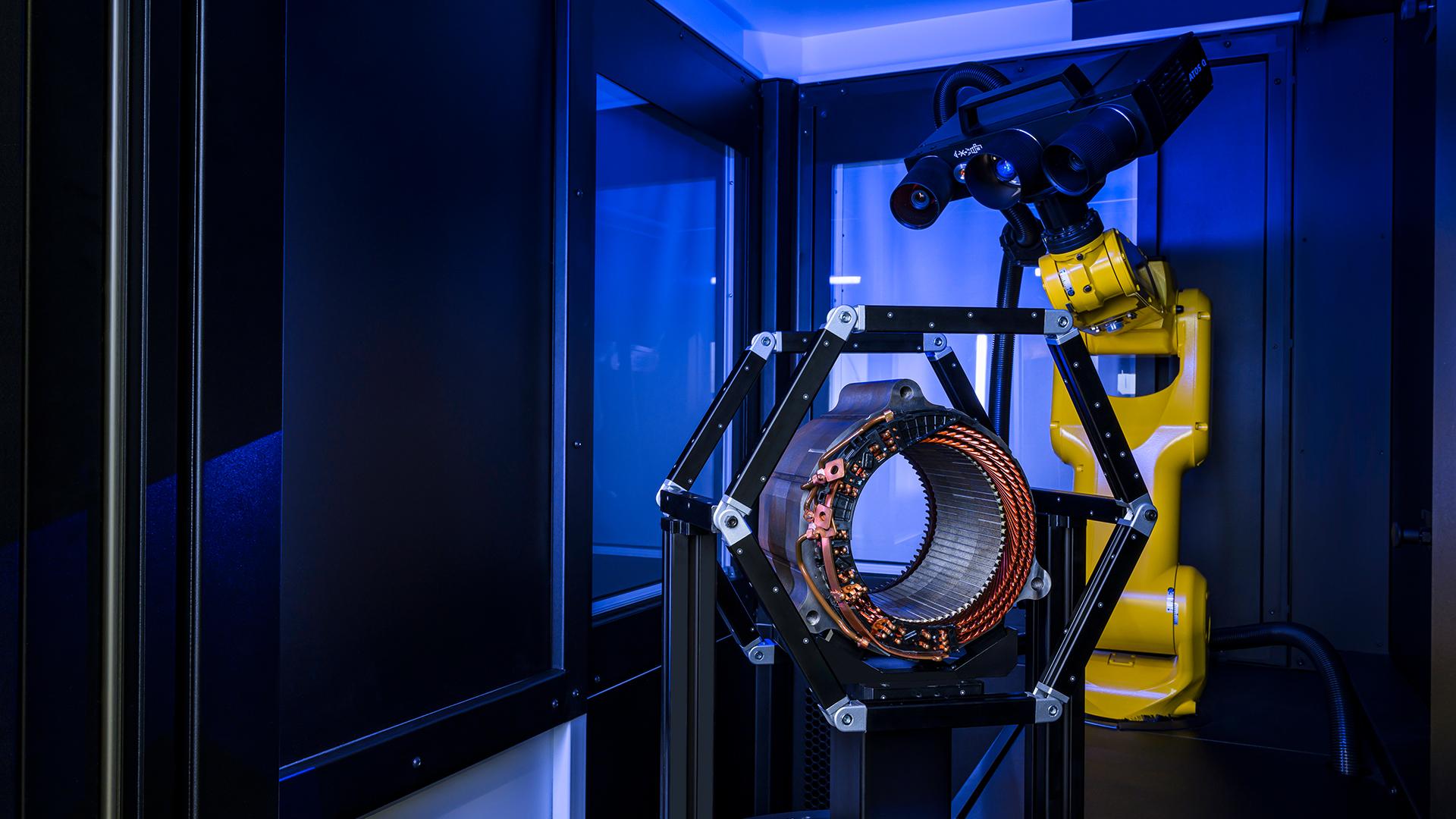

ATOS Q สำหรับมอเตอร์ไฟฟ้า
การฉายลำดับเส้นขอบแบบไม่สัมผัสสำหรับโครงสร้างที่บอบบาง

เซ็นเซอร์ ATOS Q สำหรับมอเตอร์ไฟฟ้าแบบผสมผสานกันให้ข้อมูลที่มีคุณภาพในเวลาอันสั้นและมีรายละเอียดในระดับสูงสำหรับการวิเคราะห์ในภายหลัง Blue Light Equalizer ช่วยให้การฉายลำดับเส้นขอบมีความเร็วสูง และมีความสามารถมากพอที่จะทำให้สามารถทำการวัดในเวลาอันสั้นได้ แม้จะเป็นพื้นผิวที่ไม่ร่วมมือหรือพื้นผิวที่มีลักษณะเฉพาะ

สองโมเดลสำหรับการโหลดและตรวจสอบชิ้นส่วนโดยอัตโนมัติ

ใช้ ZEISS ScanBox 4105 RC และ ZEISS ScanBox 4105 RC สำหรับมอเตอร์ไฟฟ้าสำหรับการประกันคุณภาพอัตโนมัติและการตรวจสอบแบบต่อเนื่องในกระบวนการผลิต ด้วยการโหลดและขนถ่ายอัตโนมัติ กระบวนการวัดที่ดำเนินการซ้ำได้และแม่นยำและต้นทุนบุคลากรต่ำ คุณจึงสามารถปรับใช้พนักงานของคุณได้อย่างมีประสิทธิภาพมากขึ้น

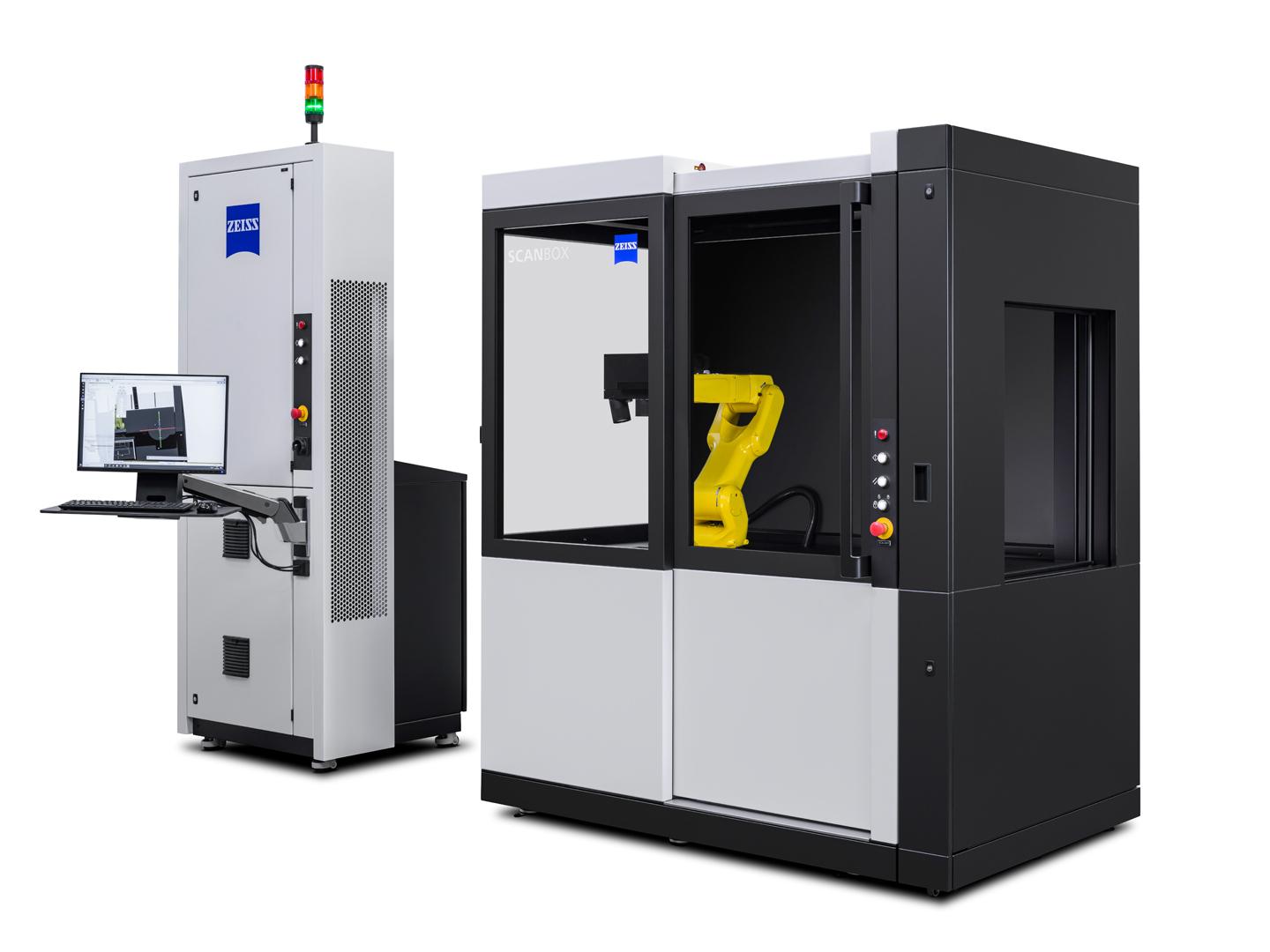

ZEISS ScanBox 4105 RC

เครื่องสแกนตรวจวัดชิ้นงาน 3 มิติพร้อมประตูเลื่อนด้วยมอเตอร์สำหรับการโหลดชิ้นส่วนโดยอัตโนมัติ

เรียนรู้เพิ่มเติม
เหมาะสำหรับการใช้งานที่ต้องการการผสานรวมและปริมาณงานในระดับสูง

ต้นทุนบุคลากรต่ำ

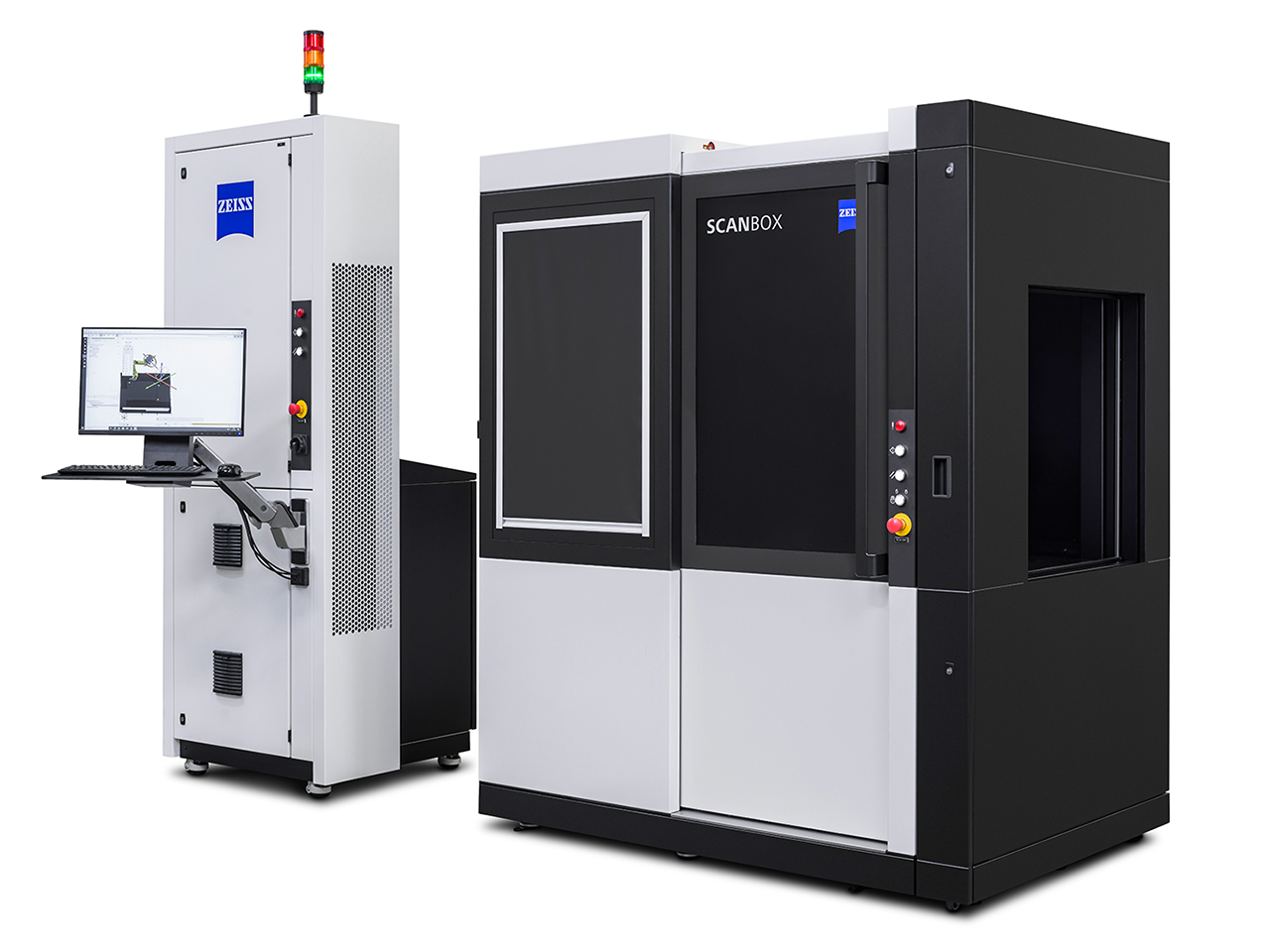

ZEISS ScanBox 4105 RC สำหรับมอเตอร์ไฟฟ้า

เปิดใช้งานการแปลงเป็นดิจิทัลอัตโนมัติเต็มรูปแบบและการตรวจสอบแฮร์พินและสเตเตอร์ภายในระยะเวลาอันสั้น

เรียนรู้เพิ่มเติม
ตรวจจับข้อบกพร่องได้อย่างรวดเร็วด้วยการสแกนอย่างครบถ้วน

ไม่จำเป็นต้องมีการรักษาพื้นผิวมาก่อน

ZEISS INSPECT

มาตรฐานอุตสาหกรรมสำหรับการตรวจสอบและประเมินผล 3 มิติ

ห้องวัดเสมือนจริง
สภาพแวดล้อมจริงในการจำลองเสมือนจริง

ห้องวัดเสมือน (VMR) เป็นซอฟต์แวร์การควบคุมและการวางแผนการวัดส่วนกลางสำหรับส่วนประกอบทั้งหมดของเครื่องวัด 3 มิติแบบออปติคอล มีการแสดงการทำงานของสภาพแวดล้อมการวัดจริงในการจำลองเสมือนจริง VMR ประกอบด้วยหุ่นยนต์ที่มีเซ็นเซอร์ การเขียนโปรแกรม รวมถึงการศึกษาการเคลื่อนไหวของหุ่นยนต์ ชิ้นส่วนและแผนการวัด ด้วย VMR นั้น ผู้ใช้สามารถทำงานร่วมกับระบบได้โดยไม่ต้องใช้ทักษะการเขียนโปรแกรมหุ่นยนต์เฉพาะ การเคลื่อนไหวของหุ่นยนต์ทั้งหมดจะถูกจำลองในห้องวัดเสมือนจริงก่อนดำเนินการและได้รับการตรวจสอบเพื่อความปลอดภัย

เรียนรู้เพิ่มเติม
เครื่องมือที่มีประสิทธิภาพสำหรับการวิเคราะห์
ZEISS INSPECT นำเสนอทุกอย่างจากแหล่งเดียว

การสแกน การตรวจสอบ และการรายงาน: ประเมินการเปรียบเทียบระหว่างค่าที่ตั้งไว้และค่าจริง รวมทั้งการระบุขนาดทางเรขาคณิตและการยอมรับความคลาดเคลื่อน ดำเนินการแก้ไขที่จำเป็นได้โดยตรงด้วยผลลัพธ์ที่เข้าใจง่าย ด้วย ZEISS INSPECT คุณสามารถดำเนินการวิเคราะห์ที่สมบูรณ์ รับการรายงานที่ครอบคลุมและรวมผลการวัดเข้ากับกระบวนการที่มีอยู่

เรียนรู้เพิ่มเติม

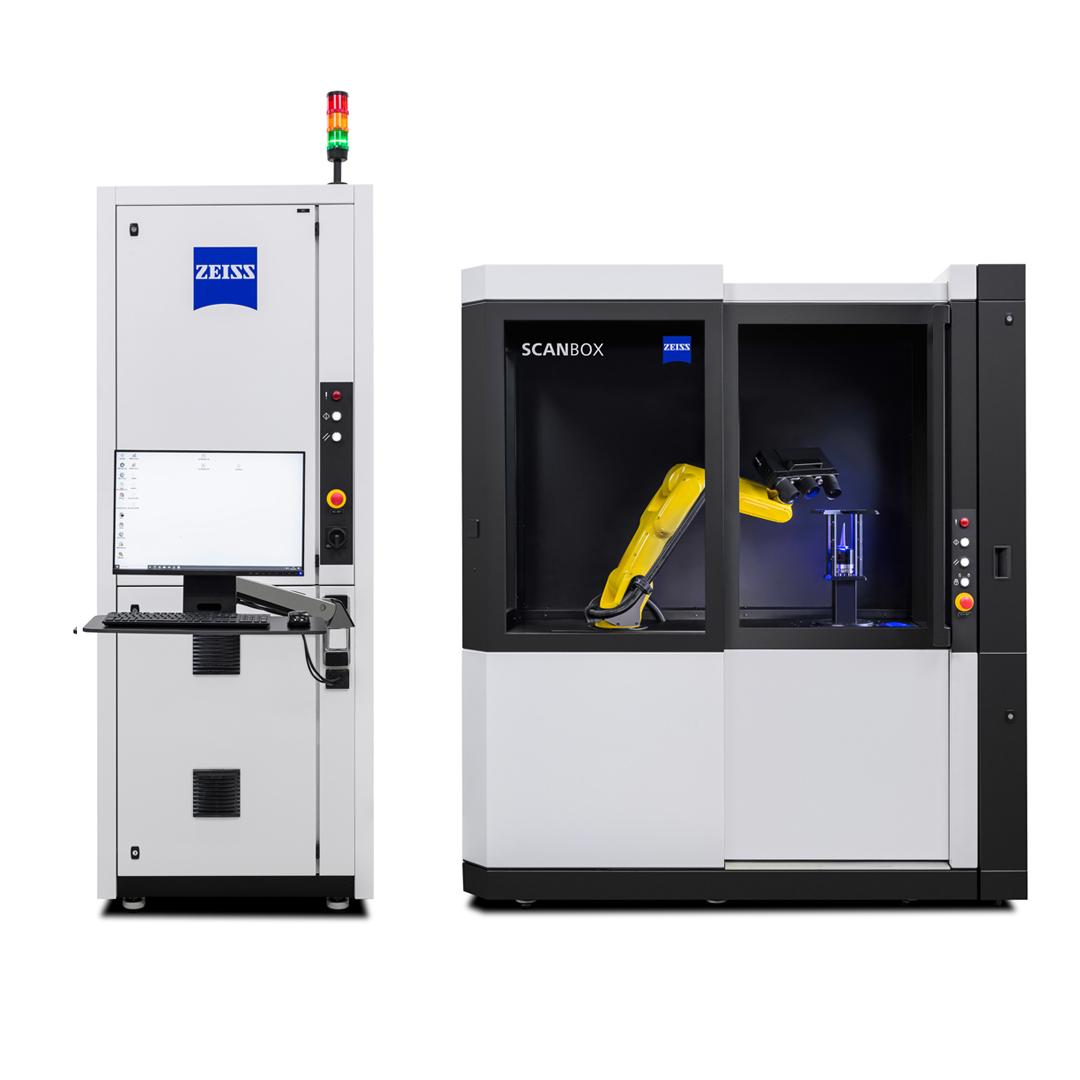

ข้อมูลทางเทคนิค

	ZEISS ScanBox 4105 RC	ZEISS ScanBox 4105 RC สำหรับมอเตอร์ไฟฟ้า
ขนาด	1860 x 1200 x 2120 มม. หอควบคุม: 870 x 800 x 2650 มม.	1860 x 1200 x 2120 มม. หอควบคุม: 870 x 800 x 2650 มม.
เพาว์เวอร์ซัพพลาย	200 -500 V (3 เฟส, 16 A)	200 -500 V (3 เฟส, 16 A)
ขนาดชิ้นส่วนสูงสุด	Ø 500 มม.	Ø 500 มม.
น้ำหนักชิ้นส่วนสูงสุด	100 กก.	100 กก.
ความกว้างของการเปิด	680 มม.	680 มม.
ความเข้ากันได้ของเซ็นเซอร์	ATOS Q	ATOS Q สำหรับมอเตอร์ไฟฟ้า
