ZEISS BOSELLO WRE thunder

การตรวจสอบล้อที่ความเร็วสูงสุด

ZEISS BOSELLO WRE thunder คือระบบอินไลน์ความเร็วสูงที่ออกแบบมาสำหรับการตรวจจับข้อบกพร่องด้วยการเอกซเรย์ 2 มิติ ซึ่งช่วยให้สามารถตรวจสอบล้ออัลลอยน้ำหนักเบาภายในวงจรการผลิตได้อย่างรวดเร็ว ระบบนี้จะตรวจสอบให้แน่ใจว่าล้อที่ผลิตทั้งหมดมีการตรวจสอบที่เชื่อถือได้ พร้อมระบุและประเมินข้อบกพร่องที่สำคัญอย่างถูกต้องตามข้อกำหนดที่ได้ระบุไว้

การตรวจสอบล้ออัลลอยน้ำหนักเบา 100% อย่างรวดเร็ว
มีความทนทานและเชื่อถือได้ในสภาพแวดล้อมที่ยากลำบากของการทำงานในอุตสาหกรรม
เพิ่มประสิทธิภาพสำหรับการตรวจสอบอัตโนมัติเต็มรูปแบบ

การตรวจสอบในสายการผลิตแบบ2 มิติของล้ออัลลอยน้ำหนักเบา

ZEISS Bosello WRE thunder เป็นโซลูชันของการเอกซเรย์ 2 มิติ สำหรับการระบุข้อบกพร่องที่เชื่อถือได้และรวดเร็วในสายการผลิต ระบบตรวจสอบรุ่นล้อที่หลากหลายและตรวจจับการเบี่ยงเบนจากมาตรฐานและข้อกำหนดที่ได้ถูกตั้งขึ้นมาก่อน

สิ่งนี้ช่วยให้สามารถเริ่มการตรวจสอบได้ทันทีและลดเวลาที่ไม่ได้ใช้งานให้เหลือน้อยที่สุด

สแกนได้อย่างรวดเร็วสำหรับปริมาณงานสูง

แนวคิดการส่งผ่านของระบบช่วยให้สามารถเปลี่ยนล้อได้อย่างรวดเร็วภายในเวลาน้อยกว่า 2.5 วินาที ด้วยการประสานงานที่ชาญฉลาดของประตูทั้งสี่บาน – สองบานด้านในและสองบานด้านนอก – แหล่งรังสีเอกซ์สามารถทำงานได้ต่อเนื่อง สิ่งนี้ช่วยให้สามารถเริ่มการตรวจสอบได้ทันทีและลดเวลาที่ไม่ได้ใช้งานให้เหลือน้อยที่สุด แม้ว่าจะต้องมีการประมวลผลล้อที่แตกต่างกัน ระบบตัวระบุล้ออัตโนมัติ จะจดจำรุ่น แล้วโหลดโปรแกรมทดสอบที่เกี่ยวข้อง และค้นหาการจัดตำแหน่งที่เหมาะสมสำหรับกระบวนการสแกนโดยไม่รบกวนวงจรการผลิตแต่อย่างใด

การผสานรวมที่สมบูรณ์แบบในสภาพแวดล้อมการผลิต

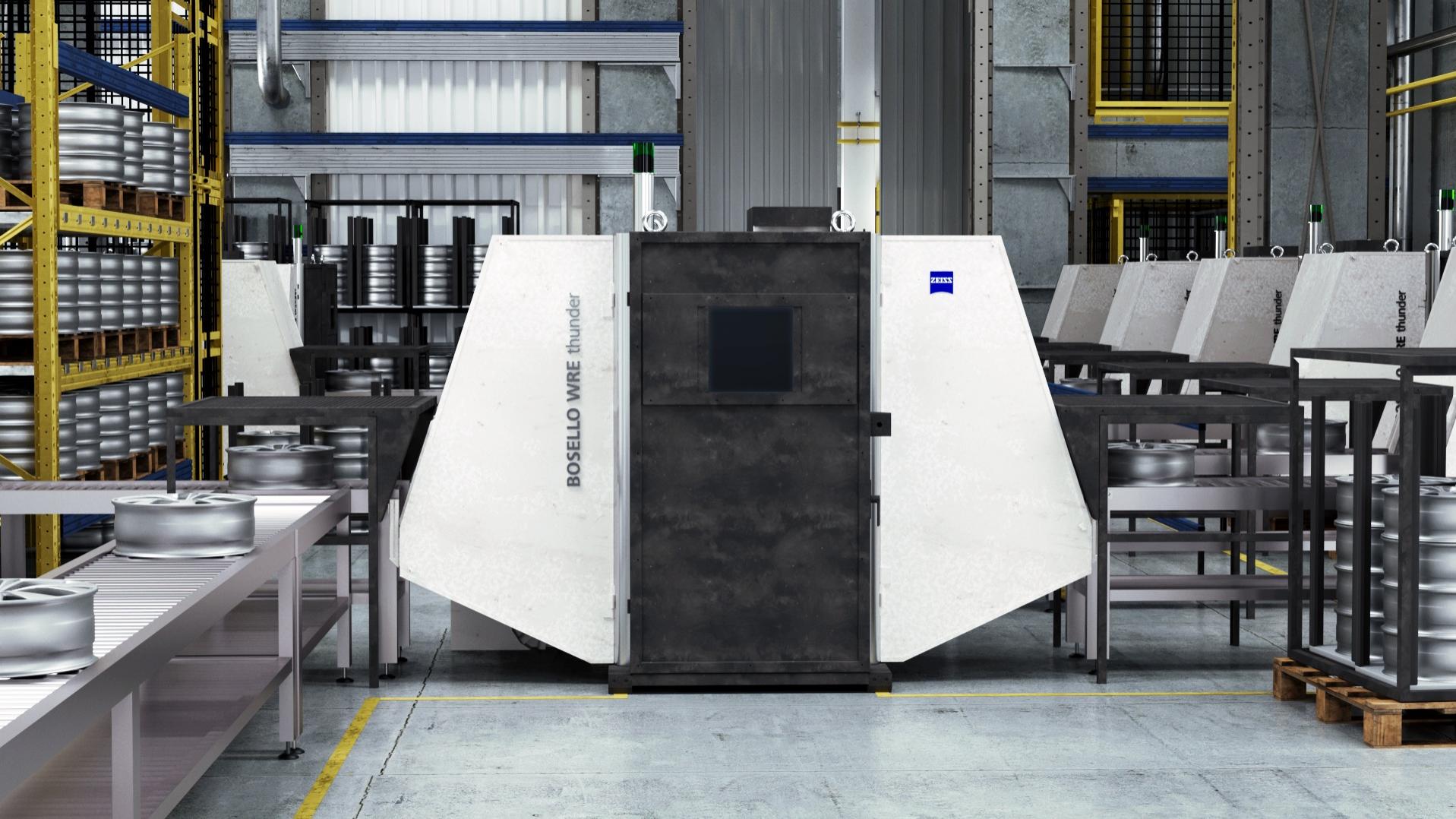

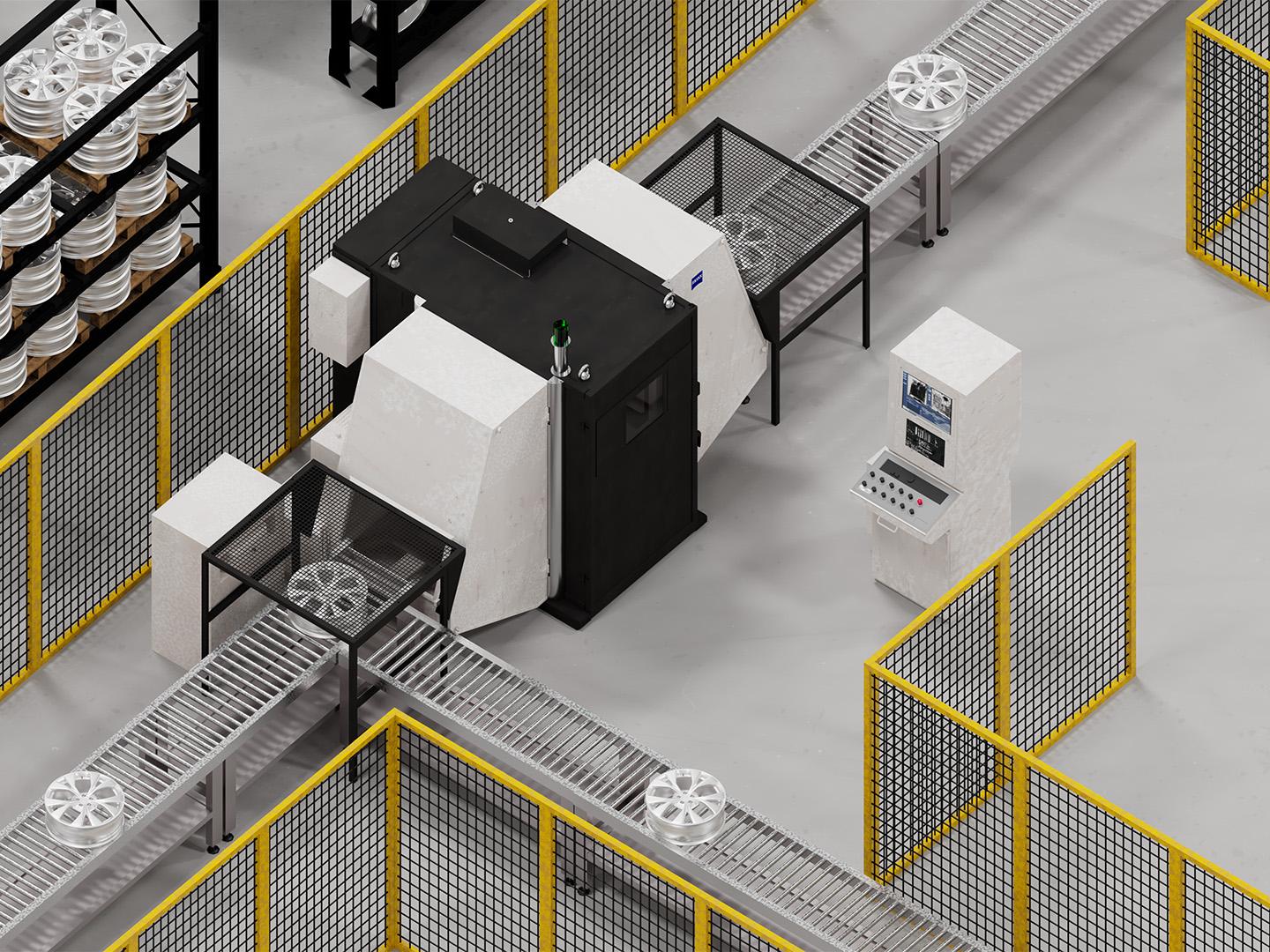

ZEISS BOSELLO WRE thunder มีความโดดเด่นด้วยโครงสร้างที่แข็งแรงและทนทาน ดังนั้นจึงเหมาะอย่างยิ่งสำหรับการใช้งานอย่างหนักในสภาพแวดล้อมการผลิตที่ต้องการประสิทธิภาพสูง เป็นการออกแบบที่กะทัดรัดด้วยพื้นที่เพียง 5.8 ตารางเมตร ช่วยให้มั่นใจได้ถึงการจัดวางและการผสานรวมเข้ากับสายการผลิตที่มีอยู่ นอกจากนี้ ยังมีคุณสมบัติที่สามารถปรับแต่งได้ เช่น สัญญาณอินเตอร์เฟซสำหรับการเชื่อมต่อที่ไร้รอยต่อกับสายพานลำเลียงที่มีอยู่ และหน่วยการปฏิเสธที่ออกแบบตามความต้องการเฉพาะของชิ้นส่วนข้อบกพร่องเพื่อตอบสนองความต้องการเฉพาะของคุณ

การประเมินอัตโนมัติสำหรับการตรวจสอบที่เชื่อถือได้

ซอฟต์แวร์ที่ใช้งานง่ายพร้อมการรับภาพที่รวดเร็วช่วยให้สามารถตรวจสอบและประเมินผลของเอกซเรย์แบบ 2 มิติโดยอัตโนมัติตามมาตรฐาน ASTM ข้อบกพร่องที่ไม่เป็นไปตามข้อกำหนดได้รับการตรวจจับและจัดประเภทอย่างน่าเชื่อถือด้วยซอฟต์แวร์ FARIS ภายในองค์กรเพื่อให้ชิ้นส่วนที่ไม่สมบูรณ์ถูกคัดออกจากสายการผลิตโดยอัตโนมัติ ในขณะเดียวกัน ข้อมูลทั้งหมดเกี่ยวกับการหล่อที่ได้รับการตรวจสอบจะถูกบันทึกไว้ในฐานข้อมูลแหล่งเดียว ซึ่งทำให้มั่นใจถึงความสามารถในการตรวจสอบย้อนกลับได้อย่างสมบูรณ์ในการผลิต

ZEISS BOSELLO WRE thunder ได้รับการออกแบบมาเพื่อการใช้งานอย่างต่อเนื่องในวงจรการผลิตและช่วยให้สามารถตรวจสอบล้อทั้งหมดได้ 100% โดยอัตโนมัติและเชื่อถือได้ ส่วนประกอบที่ได้รับการประสานกันอย่างสมบูรณ์ช่วยให้การขนส่งขอบล้อเป็นไปอย่างรวดเร็วและปลอดภัย ลดการสั่นสะเทือน และมีความแม่นยำสูงด้วยเวลาในการสแกนที่สั้นลง

ส่วนประกอบที่ได้รับการเพิ่มประสิทธิภาพให้การรับประกันความเสถียรของระบบสูง

การจัดเรียงอัตโนมัติ

แหล่งที่มาและเครื่องตรวจจับซึ่งไม่ได้รับการเชื่อมต่อทางกลไก (C-arm) จะได้รับการจัดตำแหน่งอย่างสมบูรณ์แบบผ่านการควบคุมซอฟต์แวร์ วิธีนี้จะเพิ่มประสิทธิภาพการวางตำแหน่งส่วนประกอบในระหว่างขั้นตอนการสแกน ลดการสั่นสะเทือนและส่งผลให้มีความแม่นยำสูงขึ้น

การยึดเกาะที่มั่นคง

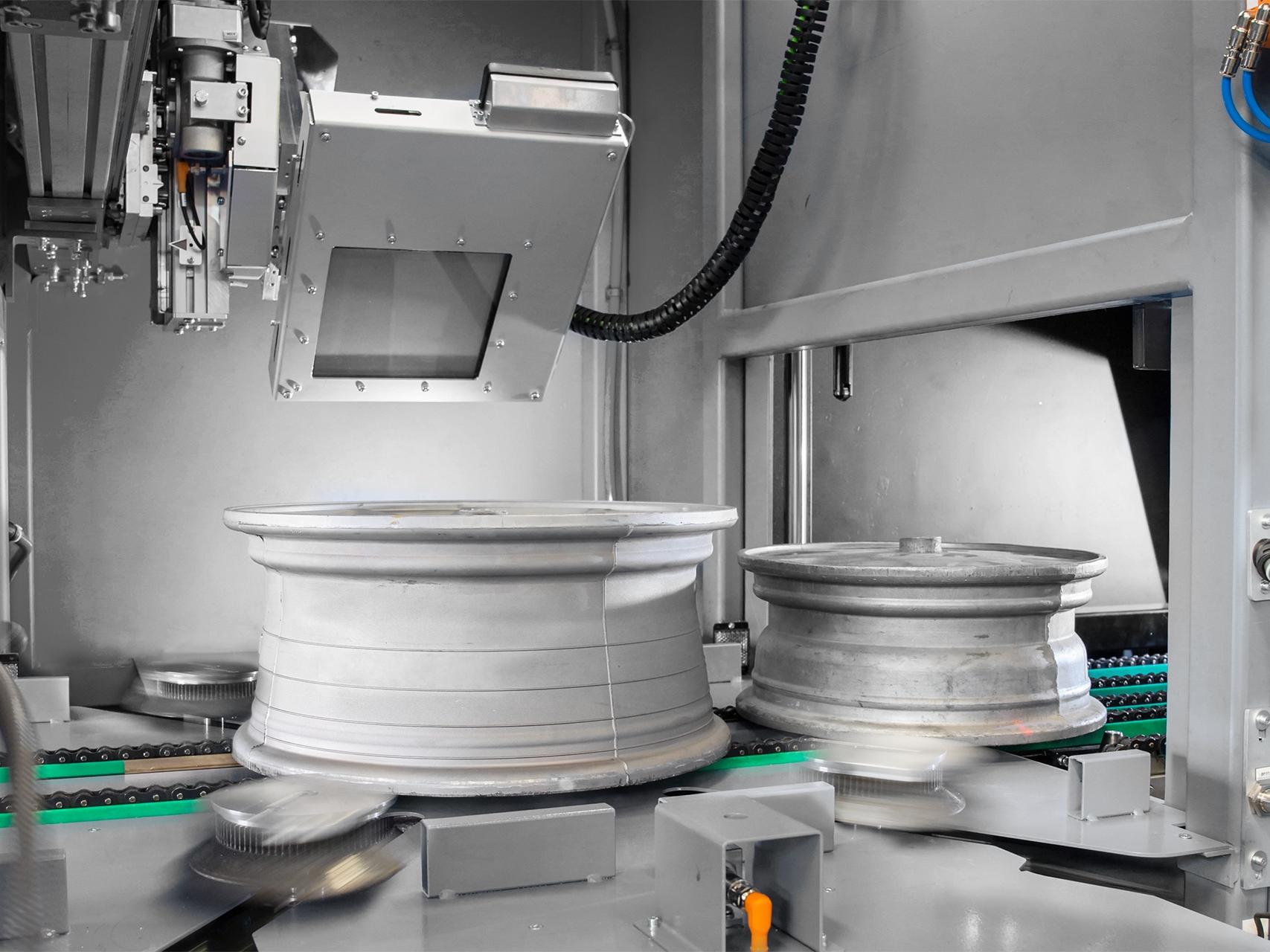

ลูกกลิ้งที่ขับเคลื่อนด้วยมอเตอร์และควบคุมด้วยมอเตอร์แต่ละตัวไม่เพียงแต่ช่วยให้มั่นใจได้ว่ามีการยึดเกาะที่แข็งแรงและปลอดภัยสำหรับการตรวจสอบแบบ 360° ด้วยความเร็วสูงและแม่นยำเท่านั้น แต่ยังช่วยให้สามารถจับขอบล้อได้อย่างปลอดภัยและอัตโนมัติโดยไม่ต้องใช้ตัวยกใด ๆ ลูกกลิ้งเหล่านี้รับประกันตำแหน่งที่แม่นยำของล้อในระหว่างขั้นตอนการสแกนและป้องกันการจัดตำแหน่งผิดพลาดซึ่งเป็นคุณสมบัติที่ยังคงมีประสิทธิภาพแม้จะมีล้อที่หล่อขึ้นมาแล้วแต่ยังไม่ได้รับการปรับปรุง

รับประกันความเสถียร

เครื่องกำเนิดไฟฟ้าแรงดันสูงแบบมีกรรมสิทธิ์ให้การรับประกันความเสถียรของ kV สูงผ่านระบบควบคุมอิเล็กทรอนิกส์ที่ชดเชยความผันผวนที่เป็นไปได้และการหยุดชะงักเล็กน้อยที่เกิดขึ้นในสายจ่ายไฟหลักในเวลาจริง ฟังก์ชั่นการจัดการและการป้องกันในอุปกรณ์อิเล็กทรอนิกส์ควบคุมตรวจสอบให้แน่ใจว่ามีการทำงานของหลอดเอกซเรย์ที่เหมาะสมรวมถึงอายุการใช้งานที่ยาวนานขึ้น

การขนส่งที่ปลอดภัย

ระบบสายพานลำเลียงภายในมาพร้อมกับหลาย ๆ โซ่ที่ทนทานมากเพื่อรับประกันการขนส่งที่ปลอดภัยของล้อที่หนักถึง 26” และ 50 กก.

การประเมินผลที่ได้รับการควบคุมโดยซอฟต์แวร์

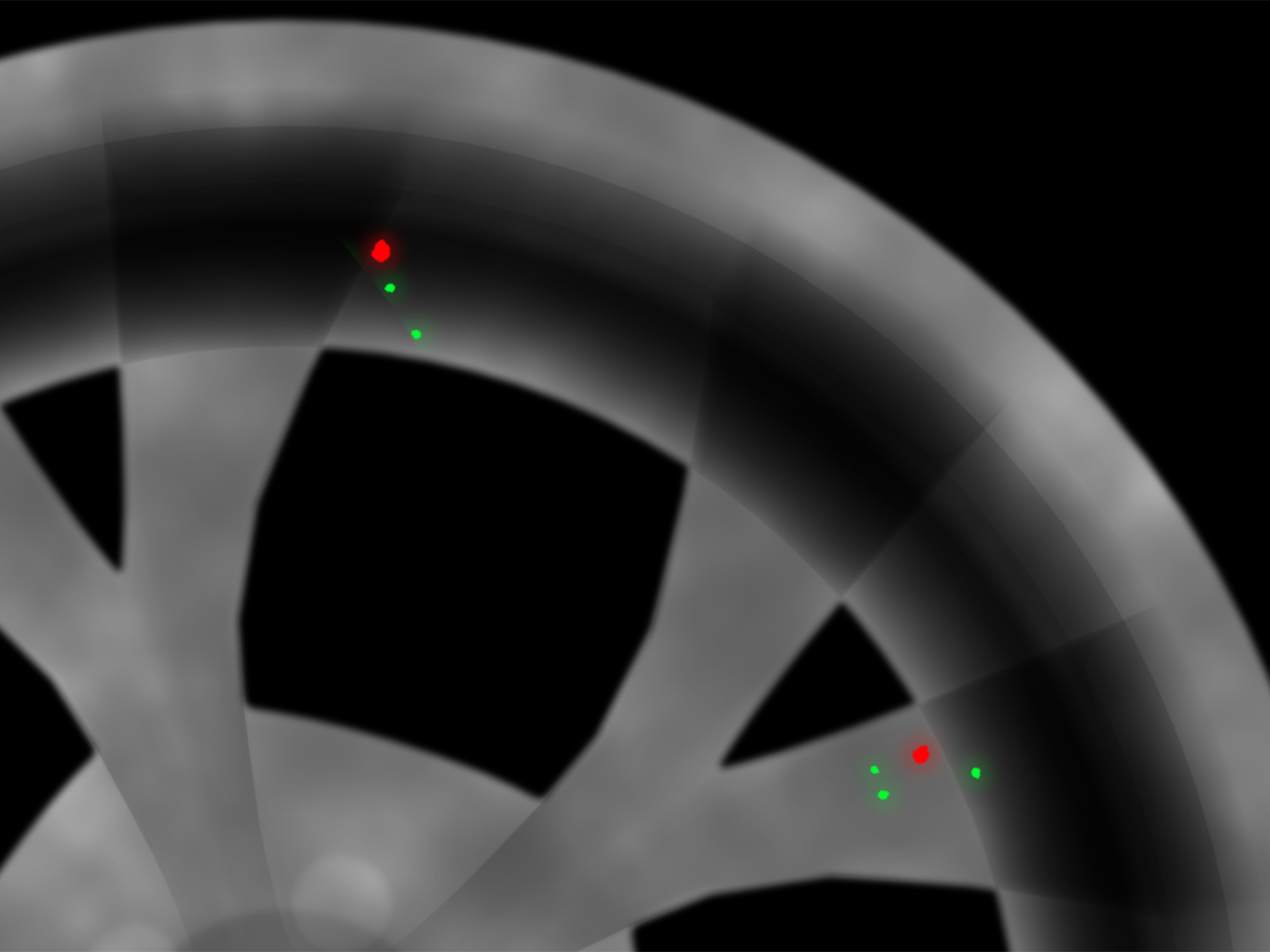

ซอฟต์แวร์ ADR (การตรวจจับข้อบกพร่องโดยอัตโนมัติ) ที่ได้รับการพัฒนาขึ้นภายในองค์กรสามารถตรวจจับข้อบกพร่องที่ด้านในของล้อได้อย่างน่าเชื่อถือและปฏิเสธล้อที่มีข้อบกพร่องโดยอัตโนมัติ ด้วย ZEISS Inspection Review ผู้ปฏิบัติงานส่วนกลางจะสามารถตรวจสอบภาพสแกนจากระยะไกลได้ สามารถใช้อุปกรณ์สำหรับการตรวจสอบสายการผลิตแบบเวลาจริงหรือทำงานแบบออฟไลน์ตามข้อมูลในฐานข้อมูล ได้รับการเชื่อมต่อกับเครือข่ายผ่านอีเธอร์เน็ตได้อย่างง่ายดายและสามารถควบคุมอุปกรณ์ได้สูงสุด 8 เครื่องแม้ว่าจะอยู่ในโรงงานที่แตกต่างกันก็ตาม

ข้อมูลทางเทคนิค

การตรวจสอบล้อที่ความเร็วสูงสุด

ช่วงขนาดล้อ	4J x 13 '' - 11J x 22 '' 4J x 14 '' - 11J x 26 ''
ขนาดชิ้นงานสูงสุด	50 กก.
แรงดันหลอดสูงสุด	160 kV
เทคโนโลยีเซ็นเซอร์	เครื่องตรวจจับแผงแบนขนาด 8 นิ้ว
เวลาในการโหลด (image to image)	≤ 2,5 วินาที
การใช้งาน	การตรวจสอบเอกซเรย์ 2 มิติของล้ออัลลอย
