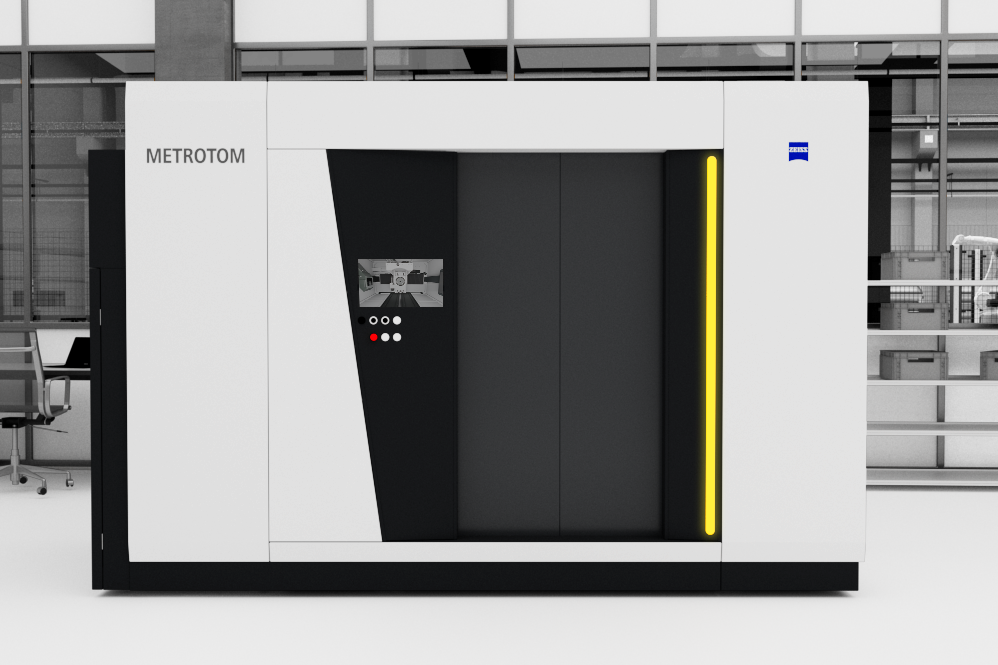

ZEISS METROTOM 1500

เครื่องเอกซเรย์คอมพิวเตอร์ (CT) ใช้งานได้หลากหลาย

ด้วย ZEISS METROTOM 1500 คุณจะได้รับเทคโนโลยีเอกซเรย์คอมพิวเตอร์ (CT) ขั้นสูง – ตรวจจับข้อบกพร่องได้อย่างน่าเชื่อถือโดยการจับและวัดข้อบกพร่องใต้พื้นผิว สิ่งที่ทำให้เครื่องเอกซเรย์คอมพิวเตอร์ (CT) นี้แตกต่าง: ให้ภาพที่รวดเร็วและมีความละเอียดสูงสำหรับทั้งชิ้นส่วนขนาดเล็กและขนาดใหญ่ – และทุกอย่างในระหว่างนั้น

การสแกนความเร็วสูง
คุณภาพของภาพ CT โดยละเอียด
มาตรวิทยาที่แม่นยำ (VDI/VDE 2630 1.3)
ใบรับรอง DAkkS แบบที่สามารถเลือกได้
การออกแบบที่มีความกระทัดรัด

ประโยชน์

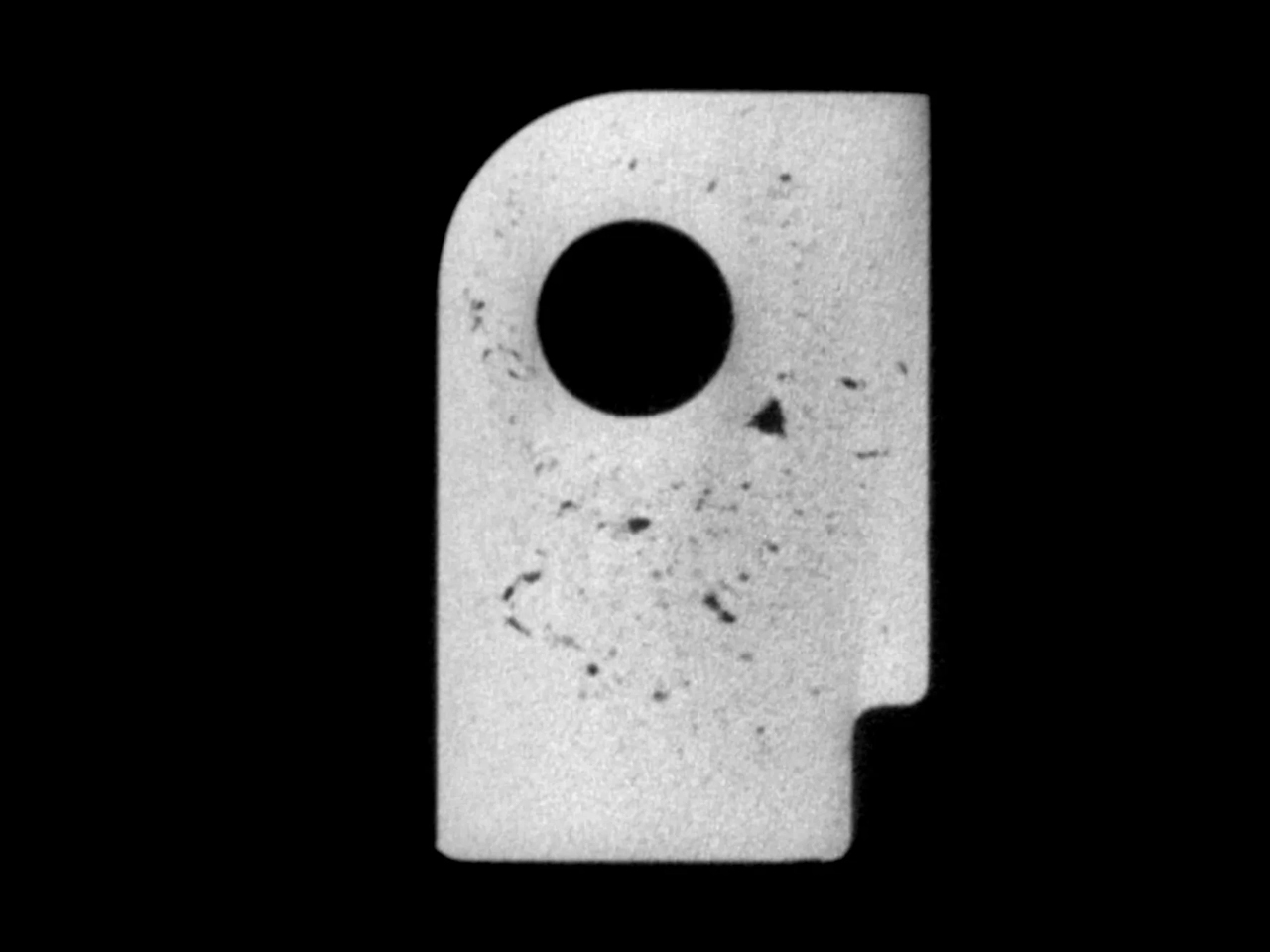

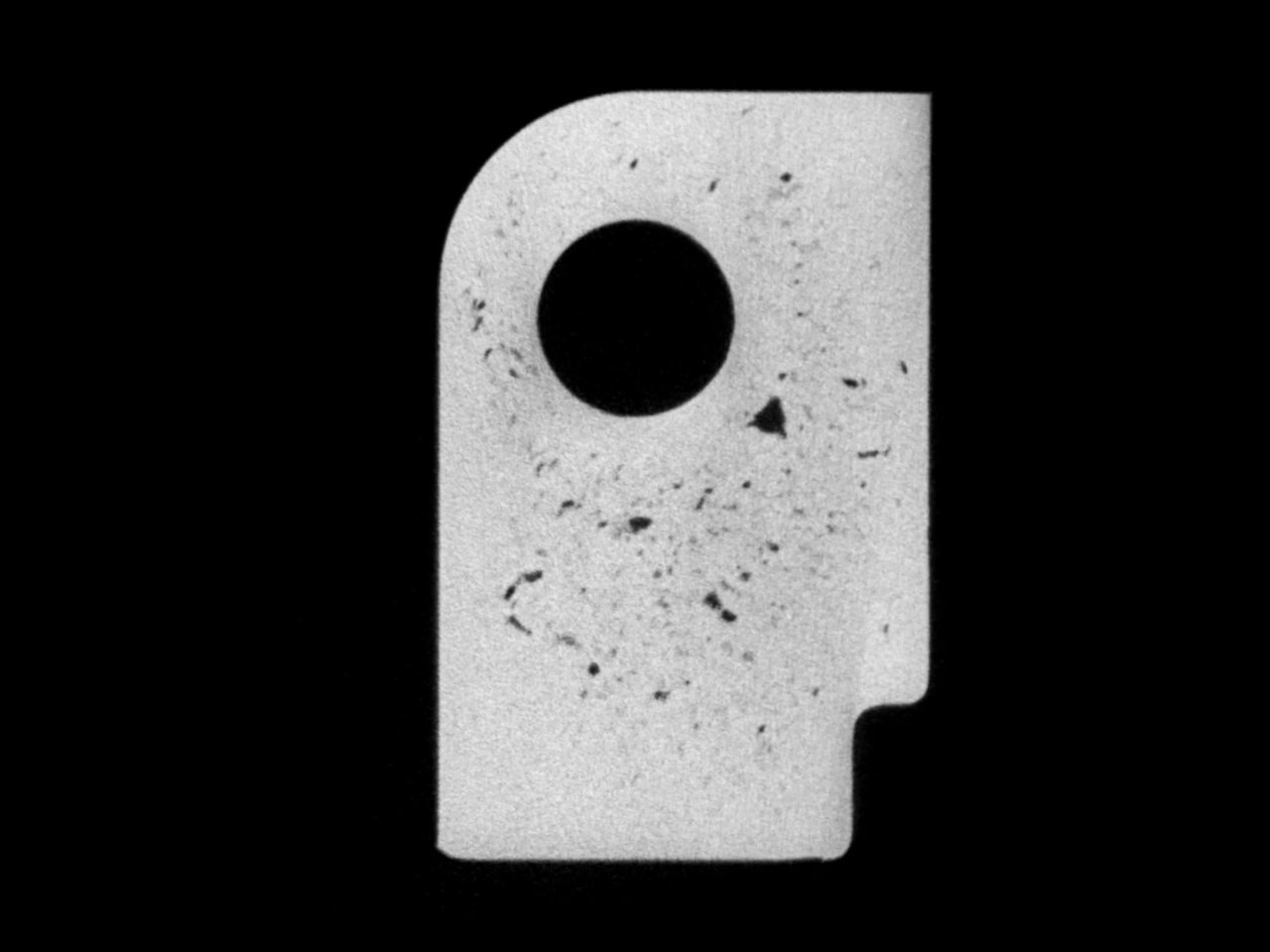

คุณภาพของภาพที่ดีขึ้น

ความละเอียดสูงและความแม่นยำในการตรวจสอบย้อนกลับ

ZEISS METROTOM 1500 มีคุณสมบัติคุณภาพภาพยอดเยี่ยมที่แสดงรายละเอียดแม้แต่ข้อบกพร่องเล็กน้อยได้อย่างชัดเจน ซอฟต์แวร์ AMMAR, BHC และโมดูลฮาร์ดแวร์ ZEISS scatterControl สร้างความแตกต่างสำหรับคุณภาพที่ไม่มีใครเทียบได้ เครื่องเอกซเรย์คอมพิวเตอร์ (CT) ได้รับการระบุเพิ่มเติมตามแนวทาง VDI/VDE 2630 สำหรับความแม่นยำในการตรวจสอบย้อนกลับ

ด้วยความเชี่ยวชาญด้านการวัดระดับสูงของ ZEISS ซึ่งใช้ในเทคโนโลยี CT ด้วย คุณจึงวางใจได้ในความแม่นยำในการวัดที่สูง MPE (SD) 4.5 + L/50 μm ตาม VDI/VDE 2630 Sheet 1.3 ได้รับการรับประกันทั่วทั้งมุมมอง - สำหรับผลการวัดที่คุณเชื่อถือได้

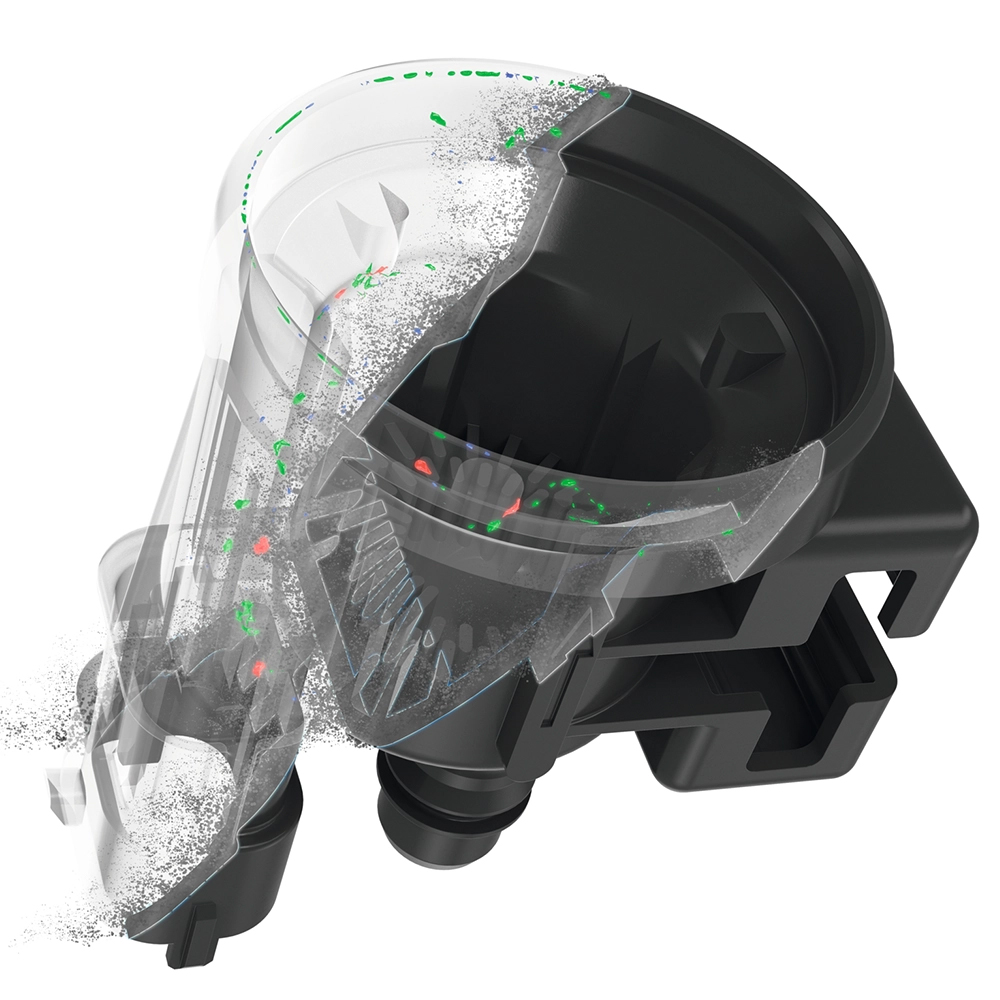

ความหลากหลายในการใช้งาน

เหมาะสำหรับชิ้นส่วนขนาดใหญ่และการใช้งานที่หลากหลาย

ZEISS METROTOM 1500 สแกนชิ้นส่วนขนาดเล็กที่มีความละเอียดสูงมากและชิ้นส่วนที่มีเส้นผ่านศูนย์กลางสูงถึง 615 มม. และความสูง 800 มม. เพื่อเป็นการสร้างใหม่ทั้งหมด สิ่งนี้ทำได้โดยการขยายมุมมองทั้งในแนวนอนและแนวตั้ง ด้วยท่อที่มีความยืดหยุ่นที่มีจุดโฟกัสเพียงไม่กี่ไมโครเมตรในด้านหนึ่งและกำลังไฟสูงสุด 500 วัตต์ในอีกด้านหนึ่งนั้น สามารถสแกนชิ้นส่วนขนาดเล็กได้ด้วยความละเอียดสูงมากและสามารถสแกนชิ้นส่วนขนาดใหญ่ได้ในระยะเวลาอันสั้น สิ่งนี้ทำให้ระบบมีความเหมาะสมสำหรับการใช้งานจำนวนมาก

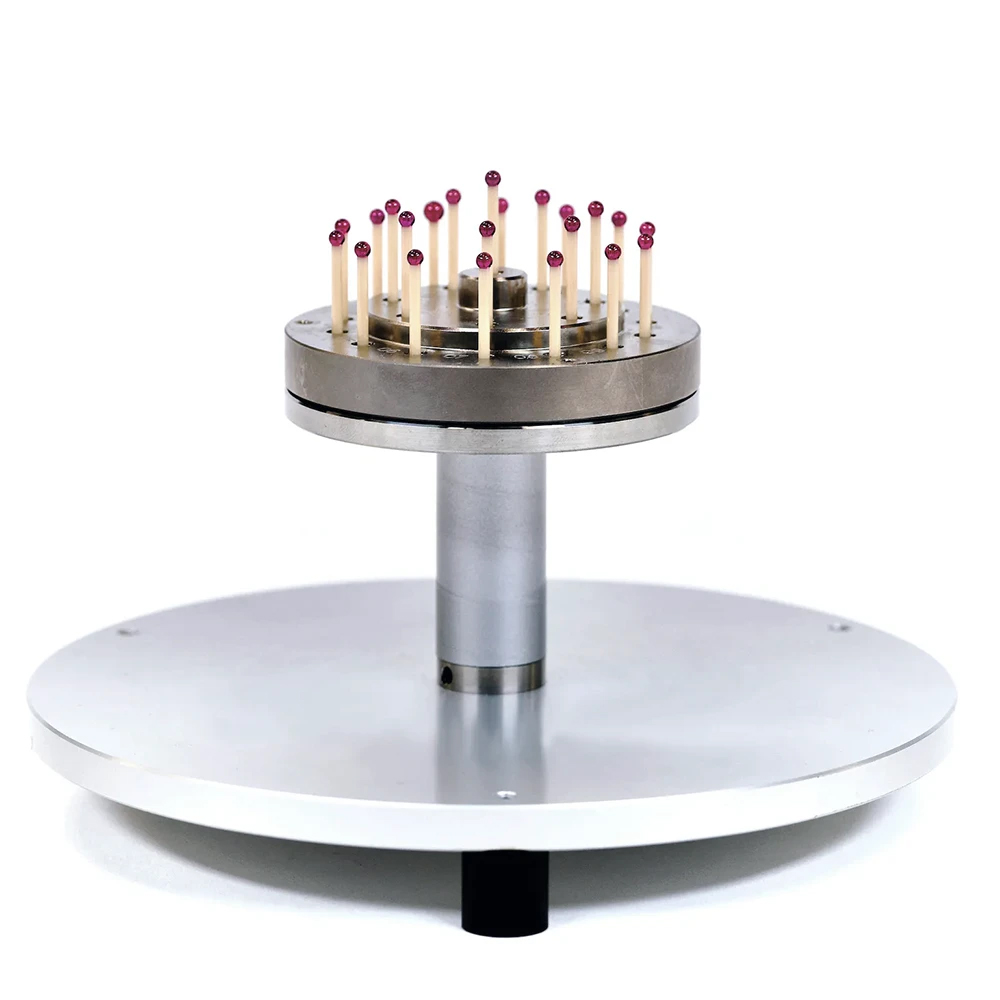

การสอบเทียบ DAkkS

ช่องทางสู่การวัดที่เชื่อถือได้

มาตรฐานคุณภาพที่สูงขึ้นในอุตสาหกรรมยานยนต์ การแพทย์หรือเภสัชกรรมมักจะต้องมีการประยุกต์ใช้ขั้นตอนการตรวจสอบเครื่องเอกซเรย์คอมพิวเตอร์ (CT) ที่ได้รับการรับรอง สิ่งเหล่านี้ให้การรับประกันการวัดชิ้นส่วนที่เป็นไปตามวัตถุประสงค์และเป็นไปตามมาตรฐานตาม VDI/VDE 2630 ส่วนที่ 1.3 นอกจากนี้ การสอบเทียบ DAkkS ยังสามารถใช้ได้กับซีรีส์ ZEISS METROTOM 1500 ของเครื่องเอกซเรย์คอมพิวเตอร์อุตสาหกรรมอีกด้วย ได้ประโยชน์จากมูลค่าที่เพิ่มขึ้น: ประหยัดค่าใช้จ่ายและสร้างความไว้วางใจให้กับลูกค้าของคุณมากขึ้น

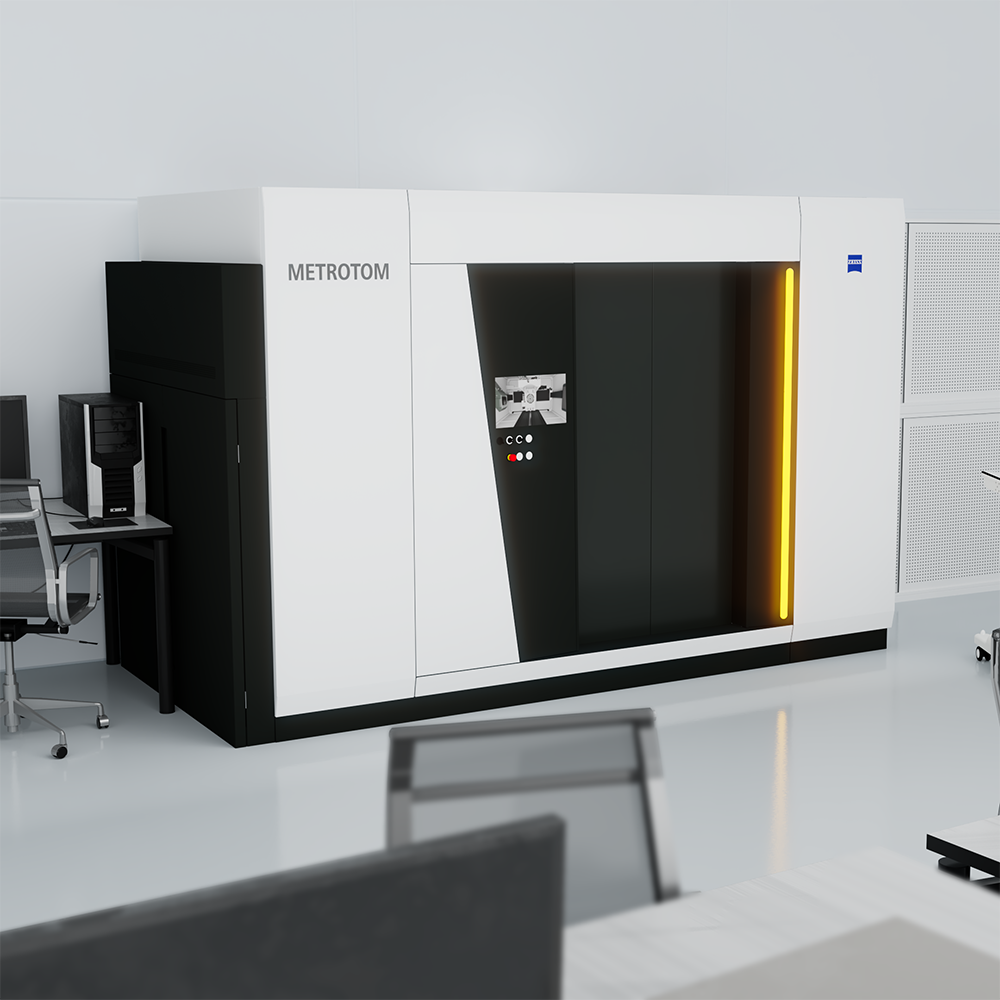

การออกแบบที่ชาญฉลาดสำหรับพื้นที่จำกัด

การใช้พื้นที่อย่างมีประสิทธิภาพที่สุด

ขนาดที่กะทัดรัดและการออกแบบประตูที่ชาญฉลาดสำหรับทั้งการเซอร์วิสและการโหลดชิ้นส่วน ช่วยให้การติดตั้งมีความยืดหยุ่น และทำให้คุณสามารถติดตั้งเครื่องเอกซเรย์ CT ในห้องวัดของคุณได้ แม้ว่าพื้นที่จะจำกัดก็ตาม เพื่อช่วยให้คุณได้รับประโยชน์สูงสุดจากพื้นที่ที่มีอยู่นั้น เราได้ขยายปริมาตรการวัดในขณะที่ลดขนาดลง: วัดและตรวจสอบชิ้นส่วนที่มีความสูง 870 มม. บนพื้นที่ 3.7 x 1.8 เมตร – อัตราส่วนปริมาณระบบ/ชิ้นส่วนที่ดีที่สุดที่มีอยู่ในตลาด

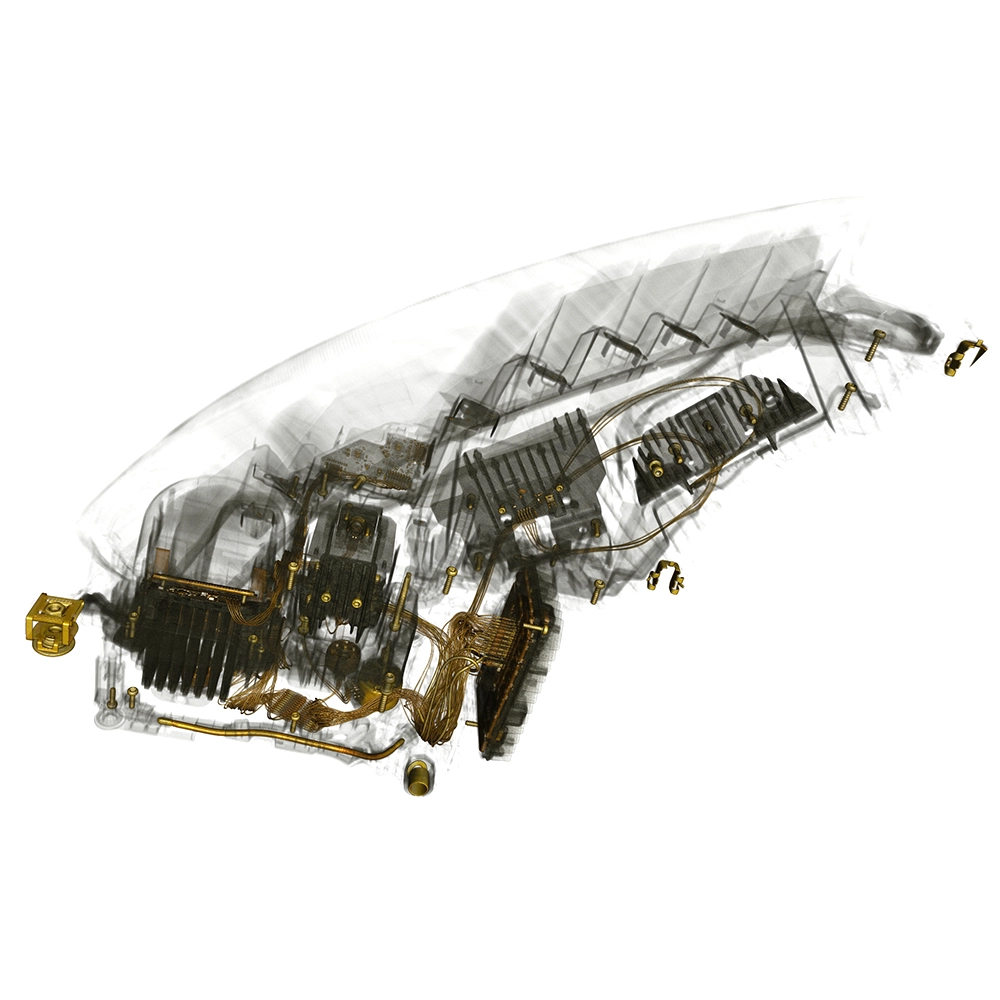

ตรวจสอบส่วนประกอบทั้งหมด

เหมาะสำหรับชิ้นส่วนที่ทำจากวัสดุหลายประเภท

ด้วยเทคโนโลยีการวัดแบบดั้งเดิม สามารถตรวจสอบโครงสร้างที่ซ่อนอยู่ได้หลังจากกระบวนการทำลายส่วนประกอบทีละชั้นและใช้เวลานานเท่านั้น อย่างไรก็ตาม ZEISS METROTOM 1500 เป็นระบบเอ็กซเรย์คอมพิวเตอร์อุตสาหกรรมสำหรับการวัดและการตรวจสอบส่วนประกอบท้้งหมดที่ทำจากพลาสติกและ/หรือโลหะเบาหรือแม้แต่ทองแดงหรือเหล็ก

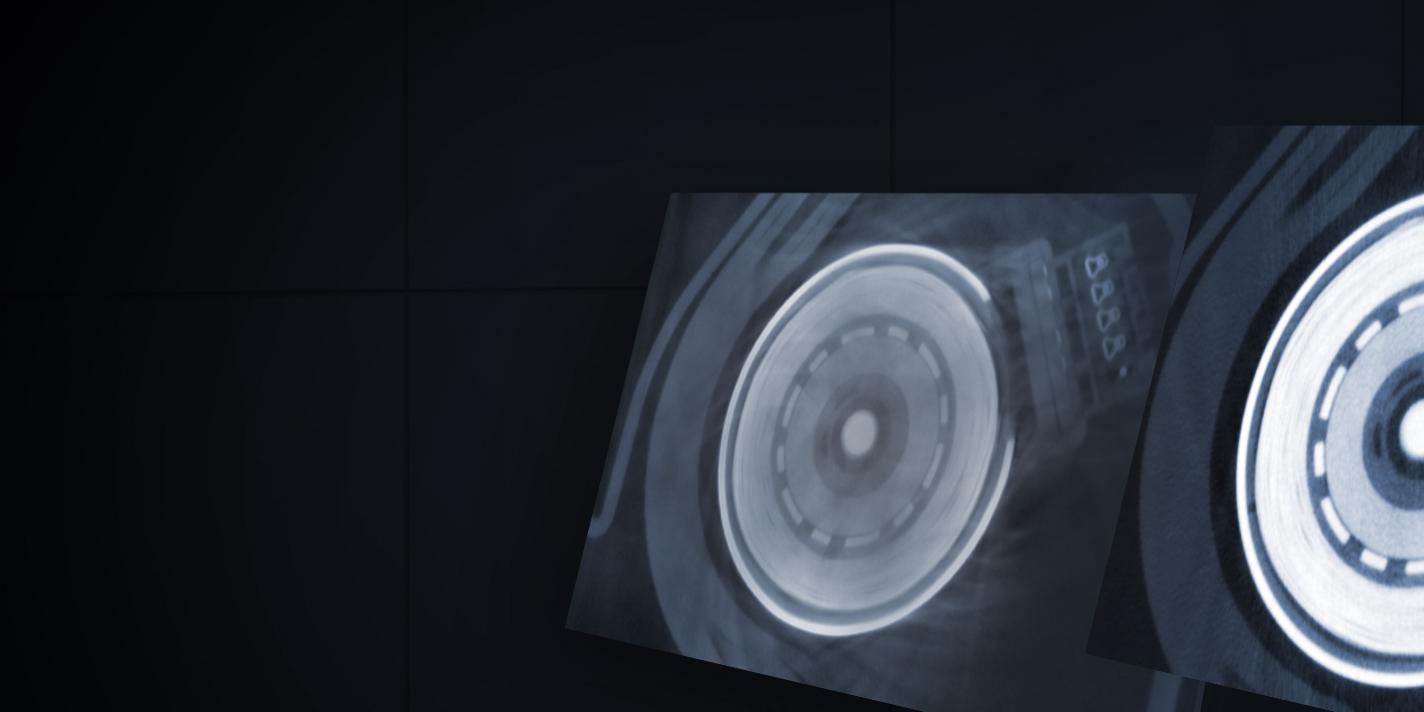

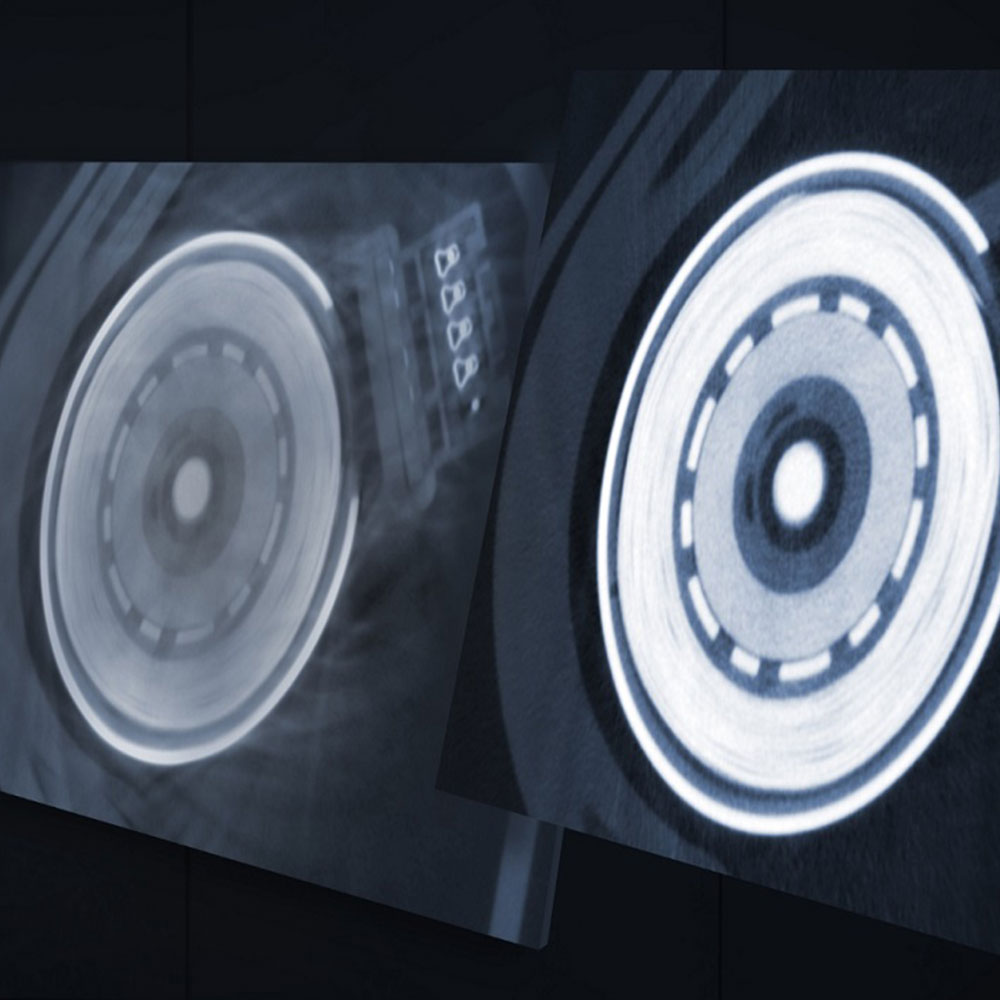

ZEISS scatterControl

คุณภาพของภาพ CT ที่ยอดเยี่ยม

โซลูชันฮาร์ดแวร์ ZEISS scatterControl ปรับปรุงคุณภาพของภาพของ ZEISS METROTOM 1500 อย่างมีนัยสำคัญการลดผลกระทบจากการกระจายจากการสแกน CT ให้เหลือน้อยที่สุด ซึ่งช่วยให้ขั้นตอนการจัดการข้อมูลและการประเมินในภายหลังเป็นไปได้ง่ายขึ้น ส่งผลให้การระบุพื้นผิวและการวิเคราะห์ข้อบกพร่องแม่นยำยิ่งขึ้น

ดูข้อมูลเพิ่มเติม

ค้นพบประโยชน์เพิ่มเติมของ ZEISS METROTOM 1500

การควบคุมคุณภาพที่พร้อมรับอนาคต

วัดและตรวจสอบชิ้นส่วนขนาดใหญ่

ZEISS METROTOM 1500 รุ่นที่สามยอมให้มีการวัดชิ้นส่วนที่ใหญ่กว่าในการสร้างใหม่หนึ่งครั้งด้วยปริมาตรการวัดที่ได้มีการขยายออกไป: ด้วยระบบการวางตำแหน่งที่ออกแบบใหม่ ชิ้นส่วนที่มีความสูงถึง 870 มม. เข้ากับเครื่องเอกซเรย์ (CT) โดยไม่จำเป็นต้องเปลี่ยนตำแหน่ง

ดาวน์โหลดโบรชัวร์ ZEISS METROTOM 1500

การออกแบบที่มีความกระทัดรัด

สำหรับการขนส่ง การติดตั้ง การบำรุงรักษา หรือพื้นที่ที่ใช้ในห้องปฏิบัติการของลูกค้า – ยิ่งระบบมีขนาดเล็กเท่าไหร่ก็ยิ่งดีเท่านั้น การออกแบบห้องของระบบเครื่องเอกซเรย์ (CT) อุตสาหกรรมที่ใหญ่ที่สุดของ ZEISS ได้มุ่งเน้นไปที่การใช้พื้นที่อย่างมีประสิทธิภาพ ซึ่งทำให้มีขนาดพื้นที่เพียง 6.7 m²

การทำงานที่สะดวกสบายยิ่งขึ้น

ประตูหน้าช่วยให้ผู้ปฏิบัติงานสามารถเข้าสู่ระบบและใช้เป็นจุดเข้าใช้บริการซึ่งทำให้การโหลดส่วนประกอบที่มีขนาดใหญ่และน้ำหนักมากสะดวกยิ่งขึ้น สิ่งนี้ช่วยให้ผู้ใช้สามารถทำ CT ได้อย่างง่ายดาย ปลอดภัย และถูกต้อง เนื่องจาก ZEISS METROTOM 1500 ไม่ต้องการพื้นที่เพิ่มเติมที่ด้านบน ด้านหลังหรือด้านข้างมากนัก จึงสามารถติดตั้งระบบได้อย่างยืดหยุ่นมาก

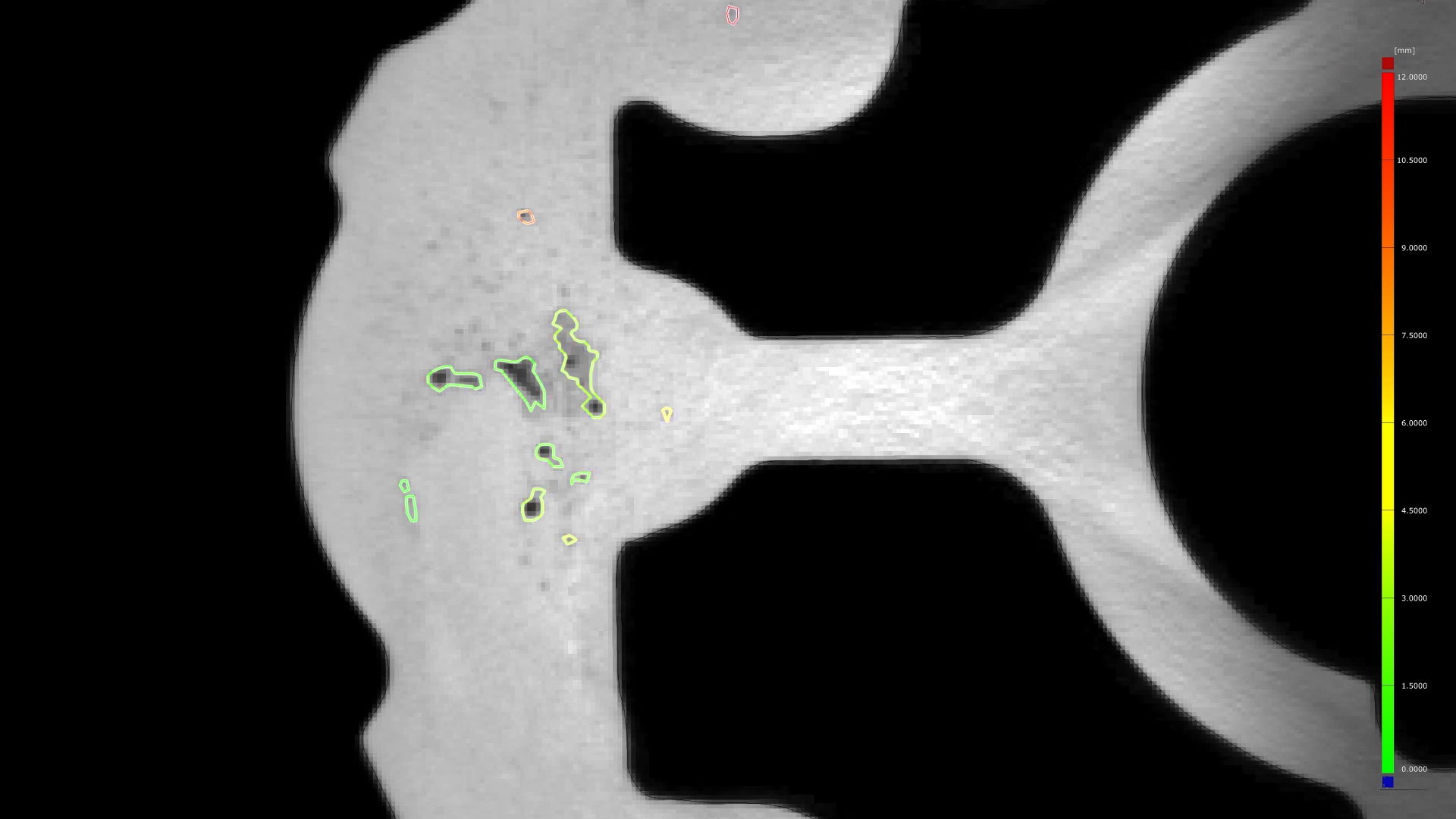

การใช้งาน

อุตสาหกรรม

เหมาะสำหรับชิ้นส่วนโลหะเบา วัสดุผสม ชิ้นส่วนที่มีหลายวัสดุ ชิ้นส่วนพลาสติก และเทคโนโลยีการผลิตแบบเพิ่มเนื้อวัสดุลงไปเป็นชั้นๆ เพื่อขึ้นรูปชิ้นงาน
Aerospace

เหมาะอย่างยิ่งสำหรับการสแกนที่เชื่อถือได้ เช่น ใบมีดที่ทำจากไทเทเนียม เหล็ก หรือวัสดุผสม เพื่อตอบสนองมาตรฐานอุตสาหกรรมและข้อกำหนดด้านความปลอดภัย
ยานยนต์

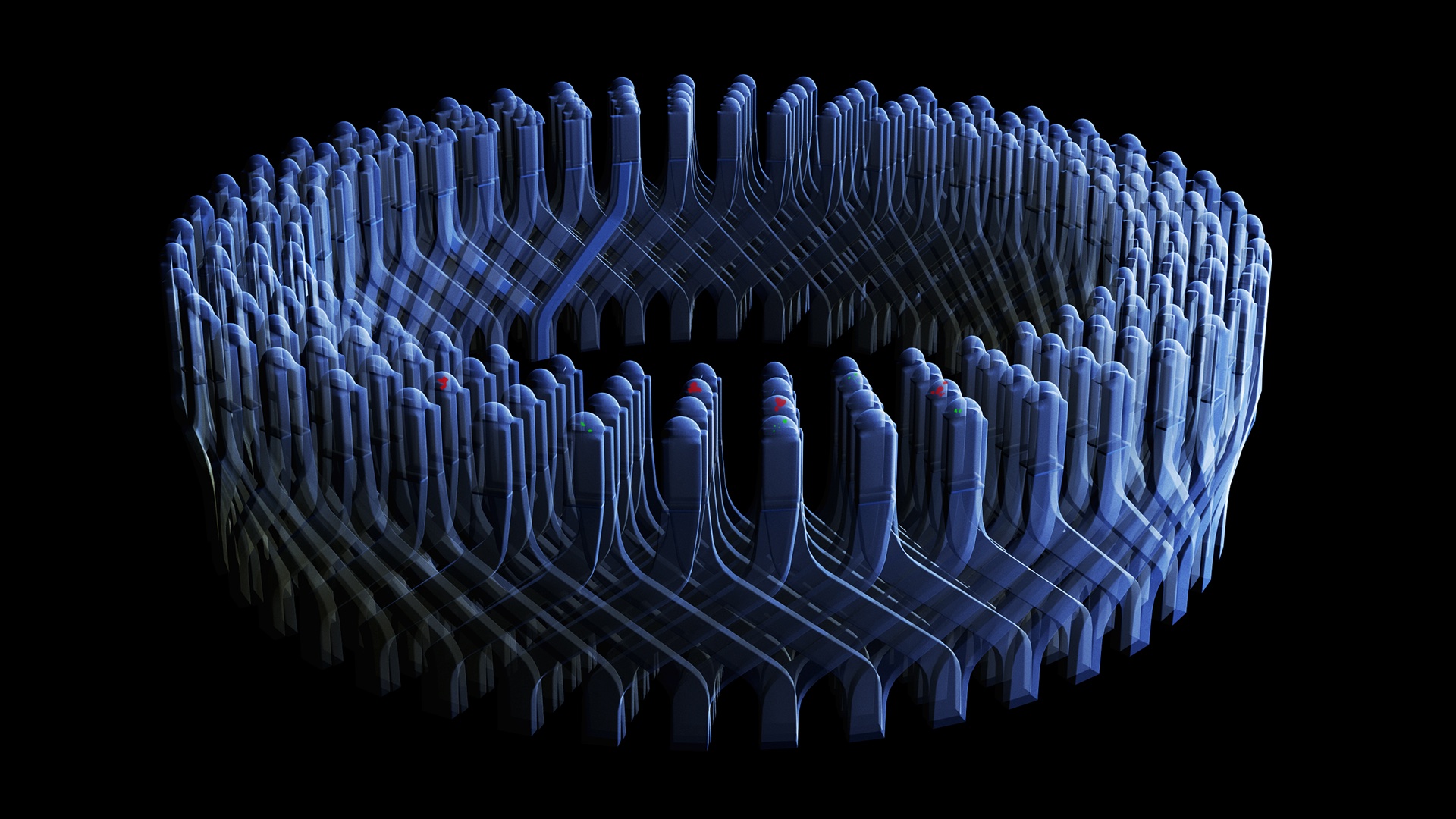

เหมาะอย่างยิ่งสำหรับการสแกนระบบส่งกำลัง ส่วนประกอบแดชบอร์ด และการหล่ออลูมิเนียม เช่น หัวกระบอกสูบหรือตัวเรือนสเตเตอร์

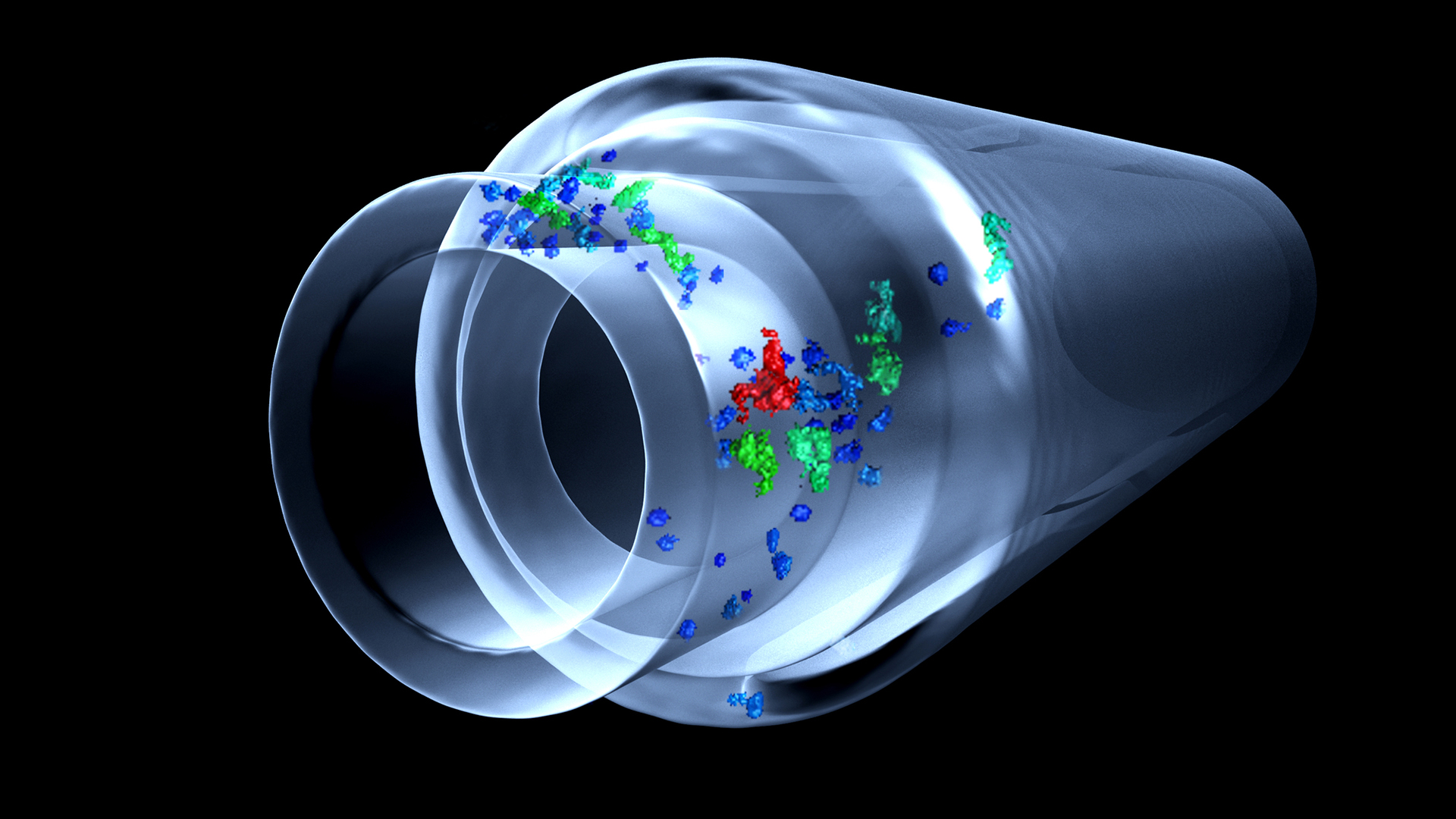

Medical

การสแกนชิ้นส่วนทางการแพทย์ที่แม่นยำ เช่น หัวฉีด สิ่งปลูกถ่าย เครื่องช่วยหายใจ หรือเครื่องกระตุ้นหัวใจ

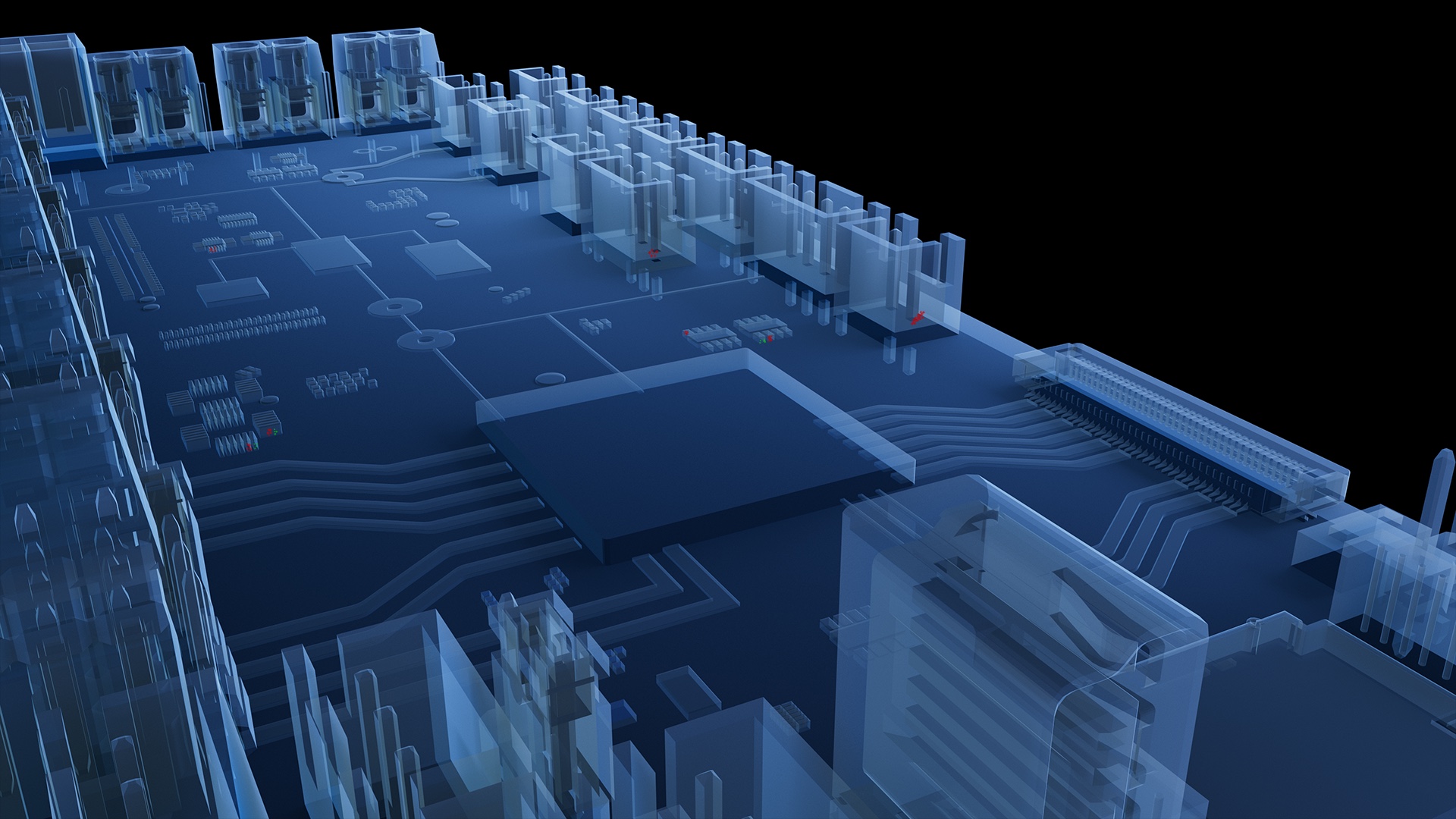

Electronics

สแกนขั้วต่อแบตเตอรี่ บอร์ด PCB และอุปกรณ์ไฟฟ้าอื่น ๆ ได้อย่างปลอดภัย

ZEISS INSPECT X-Ray
การวิเคราะห์ข้อมูลจากการทำ CT ที่ครอบคลุมในรูปแบบ 3 มิติ

ซอฟต์แวร์การวิเคราะห์ที่ใช้งานง่าย ZEISS INSPECT X-Ray ช่วยให้การวิเคราะห์ข้อมูลการทำ CT เสร็จสมบูรณ์ในรูปแบบ 3 มิติ – อัตโนมัติหรือปรับแต่งและเหมาะสำหรับผู้เริ่มต้น สามารถวิเคราะห์รูปทรงเรขาคณิต รูหดตัว หรือโครงสร้างภายในและชุดประกอบได้อย่างแม่นยำ แม้แต่ข้อบกพร่องเล็กๆ ก็สามารถมองเห็นได้ผ่านภาพตัดส่วนแต่ละส่วน นอกจากนี้คุณยังสามารถโหลดข้อมูลปริมาณของหลายองค์ประกอบลงในโครงการ ดำเนินการวิเคราะห์แนวโน้มและเปรียบเทียบผลลัพธ์กับข้อมูล CAD ได้ในซอฟต์แวร์เดียว

เรียนรู้เพิ่มเติม

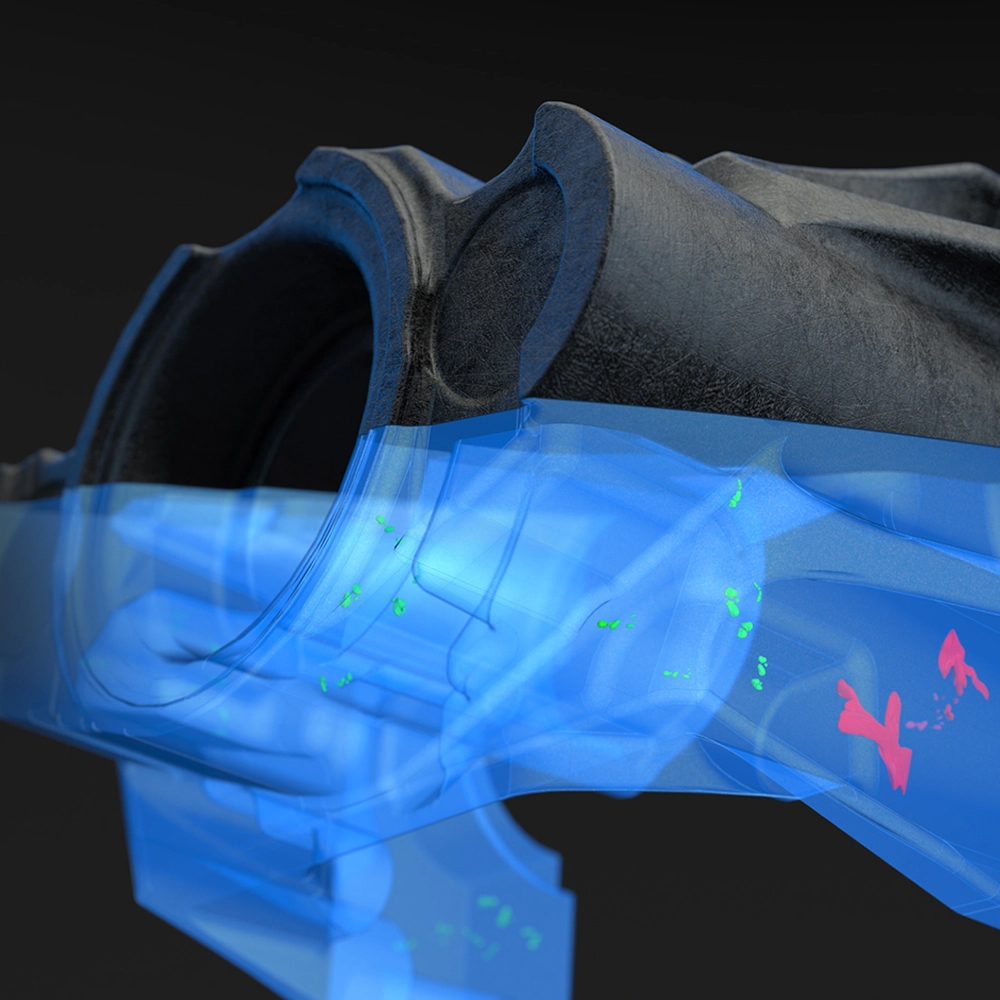

ZEISS Automated Defect Detection (ZADD)
ปัญญาประดิษฐ์ในเครื่องเอกซเรย์ (CT)

ส่วนเสริม ZADD ใน ZEISS INSPECT X-Ray ตรวจจับแม้กระทั่งข้อบกพร่องเล็ก ๆ และคลุมเครือได้อย่างน่าเชื่อถือ รวดเร็ว และโดยอัตโนมัติ ZADD ตรวจจับ ระบุตำแหน่ง และจำแนกข้อบกพร่องหรือความผิดปกติเหล่านี้ในขณะที่วิเคราะห์อย่างละเอียดโดยการอ่านการสแกน เครื่องเอกซเรย์ (CT) ส่วนเสริมซอฟต์แวร์ได้รับการพัฒนาขึ้นเป็นพิเศษสำหรับการใช้งาน เช่น การหล่อ ชิ้นส่วนฉีดขึ้นรูป และส่วนประกอบที่พิมพ์แล้ว

เรียนรู้เพิ่มเติม

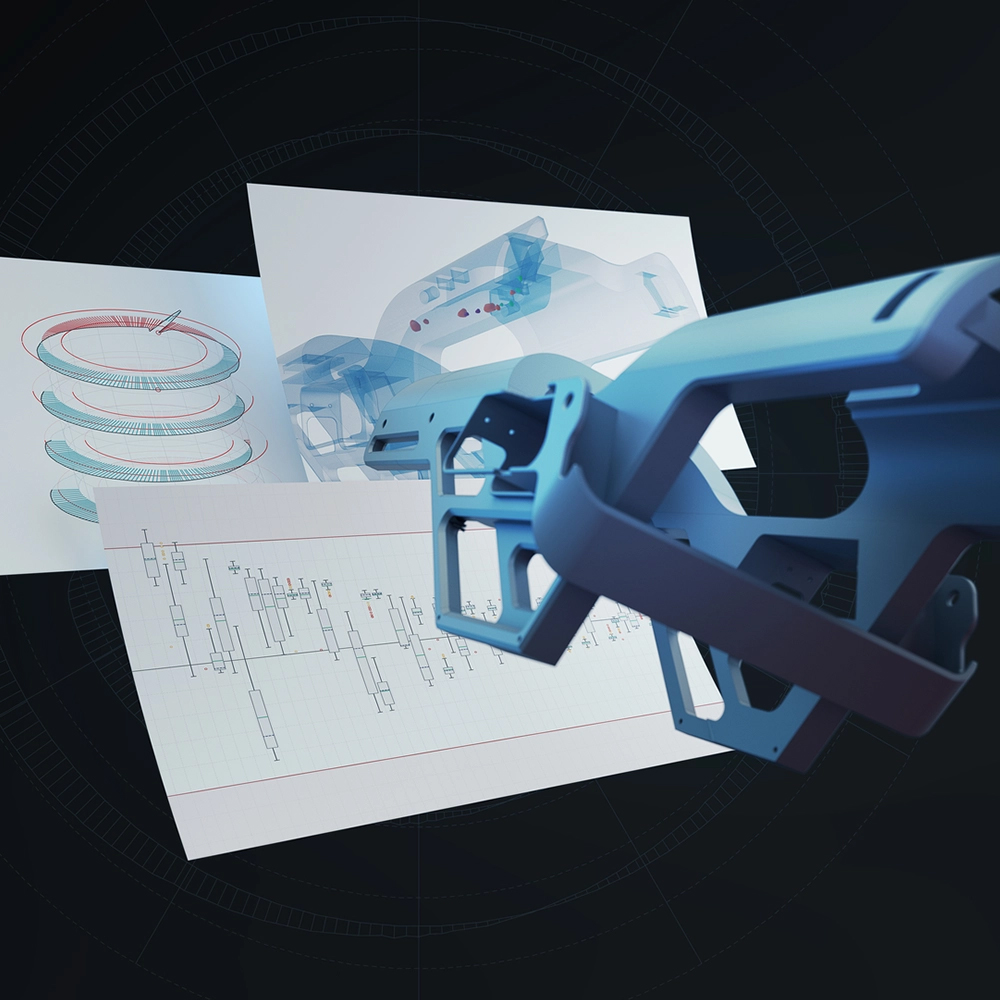

ZEISS PiWeb
เปลี่ยนข้อมูลคุณภาพให้เป็นผลลัพธ์ที่มีความหมาย

ZEISS PiWeb reporting และซอฟต์แวร์การจัดการข้อมูลที่มีคุณภาพช่วยในการเชื่อมต่อผลลัพธ์ทางมาตรวิทยาจากเทคโนโลยีการวัดที่แตกต่างกันเพื่อการตัดสินใจของพื้นที่การผลิต – เพื่อการติดตามคุณภาพการผลิตของคุณอย่างมีประสิทธิภาพและได้ผลลัพธ์ในทันที ใช้ ZEISS PiWeb เพื่อทำการศึกษา GR& R ควบคุมการจัดการข้อมูลคุณภาพ ทำงานกับข้อมูลด้วยตนเอง สร้างสถิติที่มีประสิทธิภาพและผลกำไรจากเทมเพลตรายงานมาตรฐานพร้อมใช้งานต่าง ๆ

เรียนรู้เพิ่มเติม

คุณสมบัติของ ZEISS METROTOM OS

โซลูชันซอฟต์แวร์สำหรับเครื่องเอกซเรย์ (CT) ที่มีประสิทธิภาพ

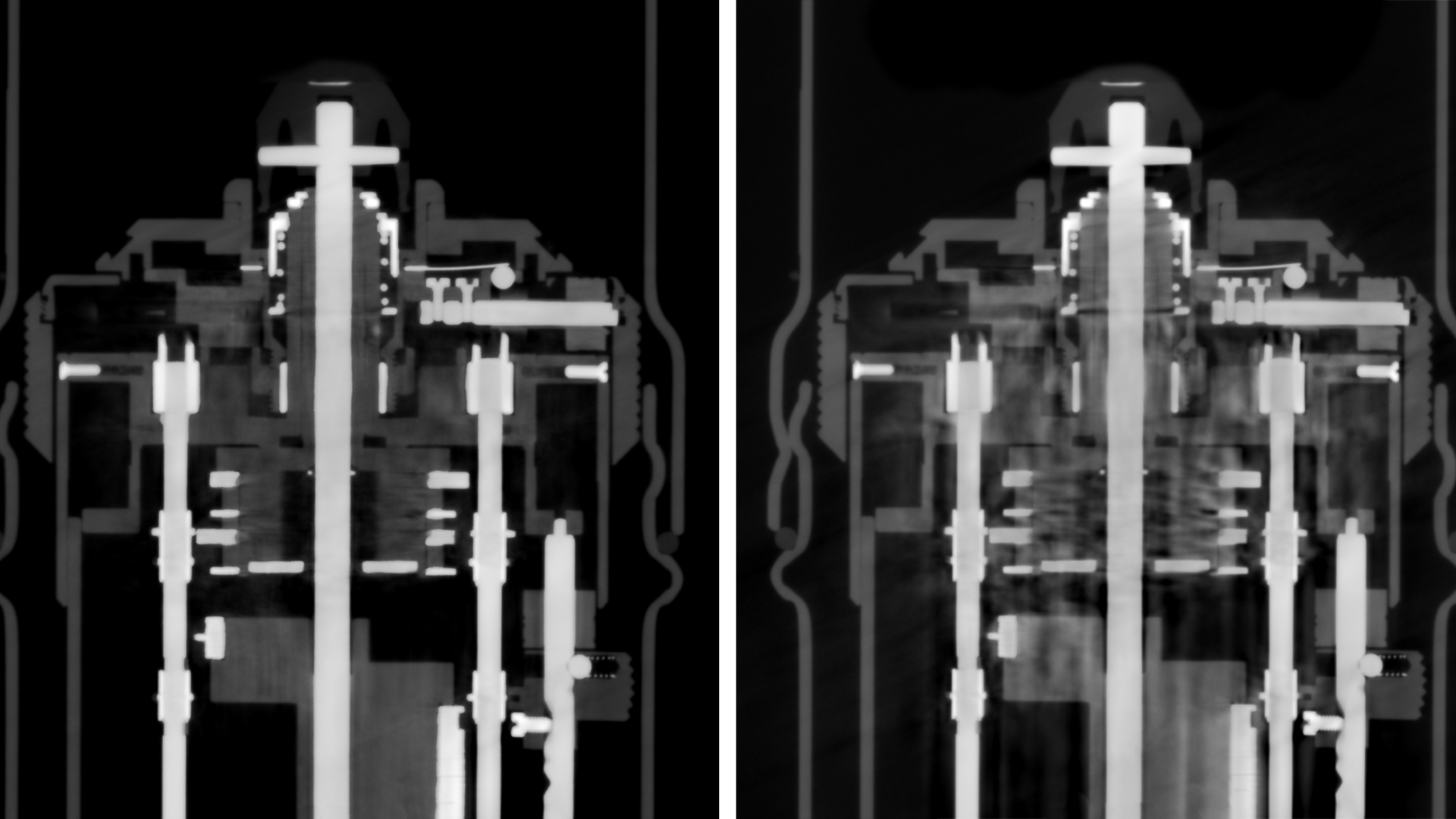

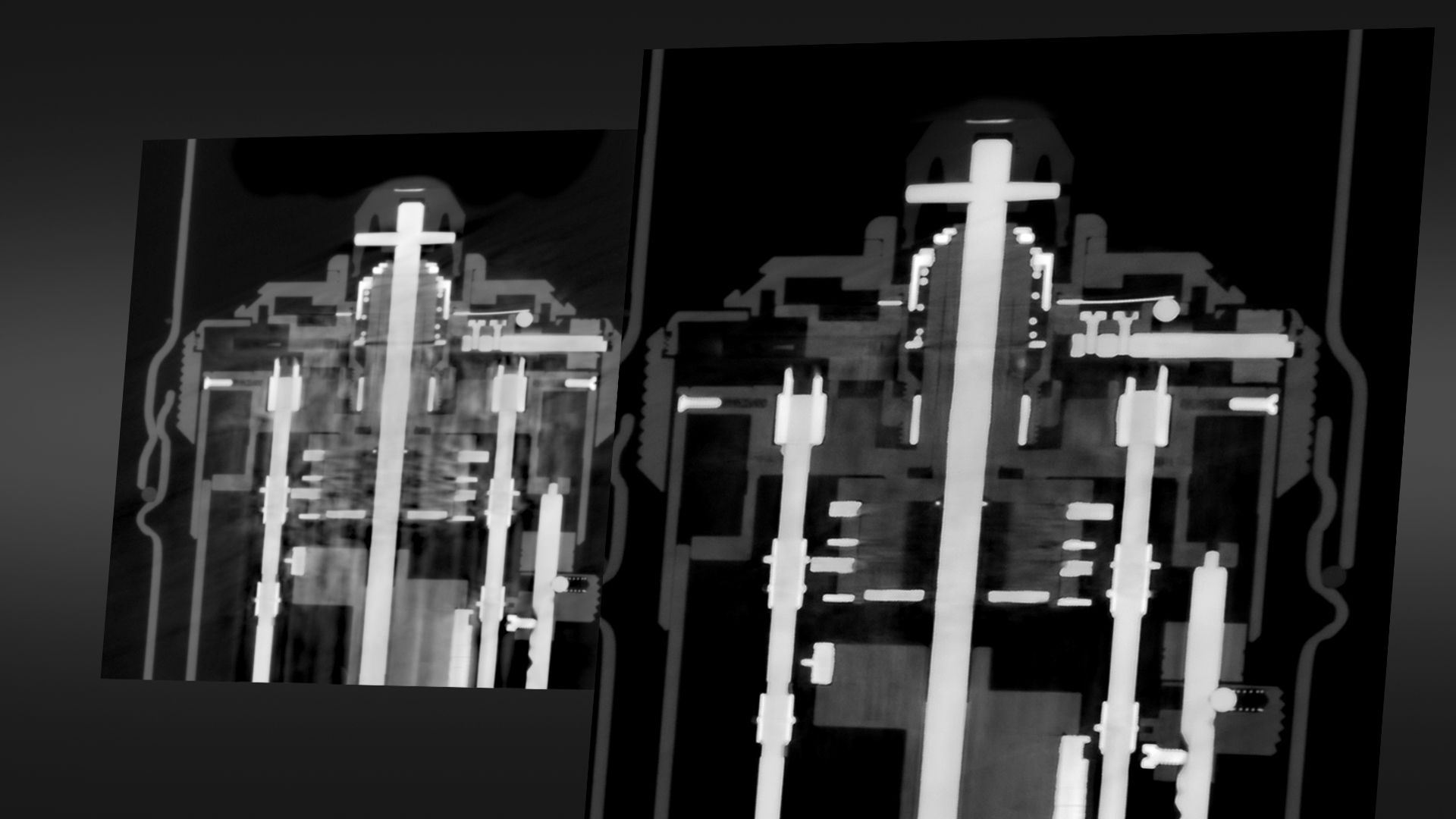

การลดอาร์ติแฟกต์จากวัสดุผสมขั้นสูง (AMMAR)

ดูรายละเอียดเพิ่มเติมในชิ้นส่วนของคุณในการเปลี่ยนจากโลหะเป็นพลาสติก: กระบวนการแก้ไข AMMAR ช่วยลดสิ่งประดิษฐ์ที่เกิดขึ้นอย่างมีนัยสำคัญเมื่อทำการสแกนชิ้นงานด้วยวัสดุและความหนาที่แตกต่างกันโดยเฉพาะอย่างยิ่งในชิ้นส่วนคล้ายตัวเชื่อมต่อที่มีโลหะและพลาสติก

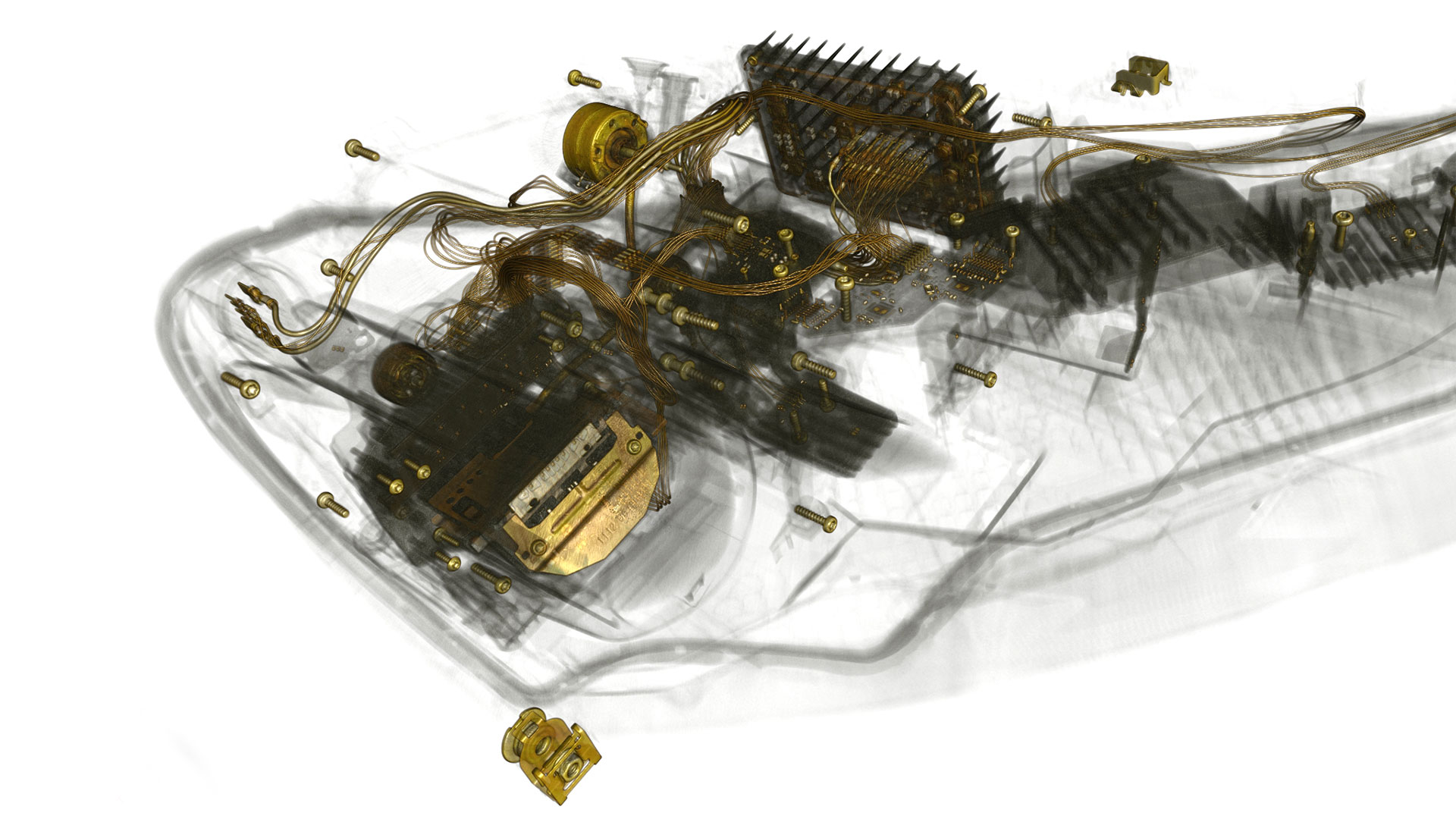

การขยายตัวจับแนวนอนเสมือนจริง (VHD)

วัดชิ้นงานที่กว้างกว่าเครื่องตรวจจับ: VHD เพิ่มเส้นผ่านศูนย์กลางปริมาตรที่เป็นไปได้ของการถ่ายภาพของคุณได้ถึง 80% ช่วยให้สามารถสแกนชิ้นส่วนที่กว้างกว่าเครื่องตรวจจับอย่างมีนัยสำคัญหรือช่วยให้สามารถสแกนชิ้นส่วนขนาดเล็กที่มีขนาด voxel ที่เล็กกว่าและมีความละเอียดสูงกว่า

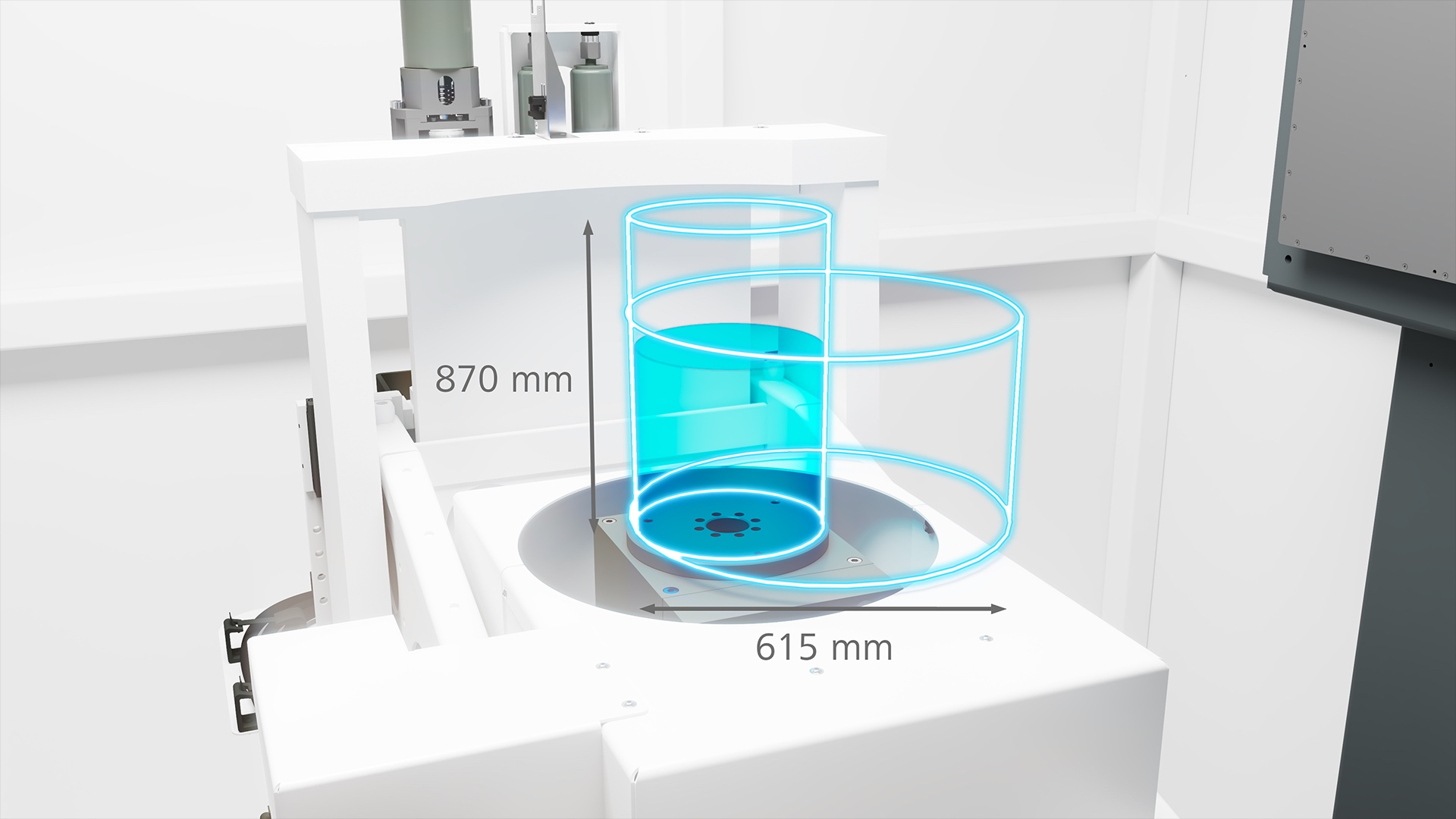

VolumeMerge

ระบบการวางตำแหน่งที่แม่นยำอย่างโดดเด่นซึ่งเราใช้ความรู้ของเราจากโลกของการวัดแบบสัมผัส ได้เพิ่มขนาดของส่วนประกอบที่จะสร้างขึ้นใหม่ในระบบเป็นที่ความสูง 870 มม. ซึ่งหมายความว่าส่วนประกอบขนาดใหญ่สามารถจับภาพได้ทั้งหมดในกระบวนการอัตโนมัติเพียงกระบวนการเดียว ดังนั้นจึงไม่จำเป็นต้องใช้เวลาในการเปลี่ยนตำแหน่งและการจัดตำแหน่งโดยผู้ใช้

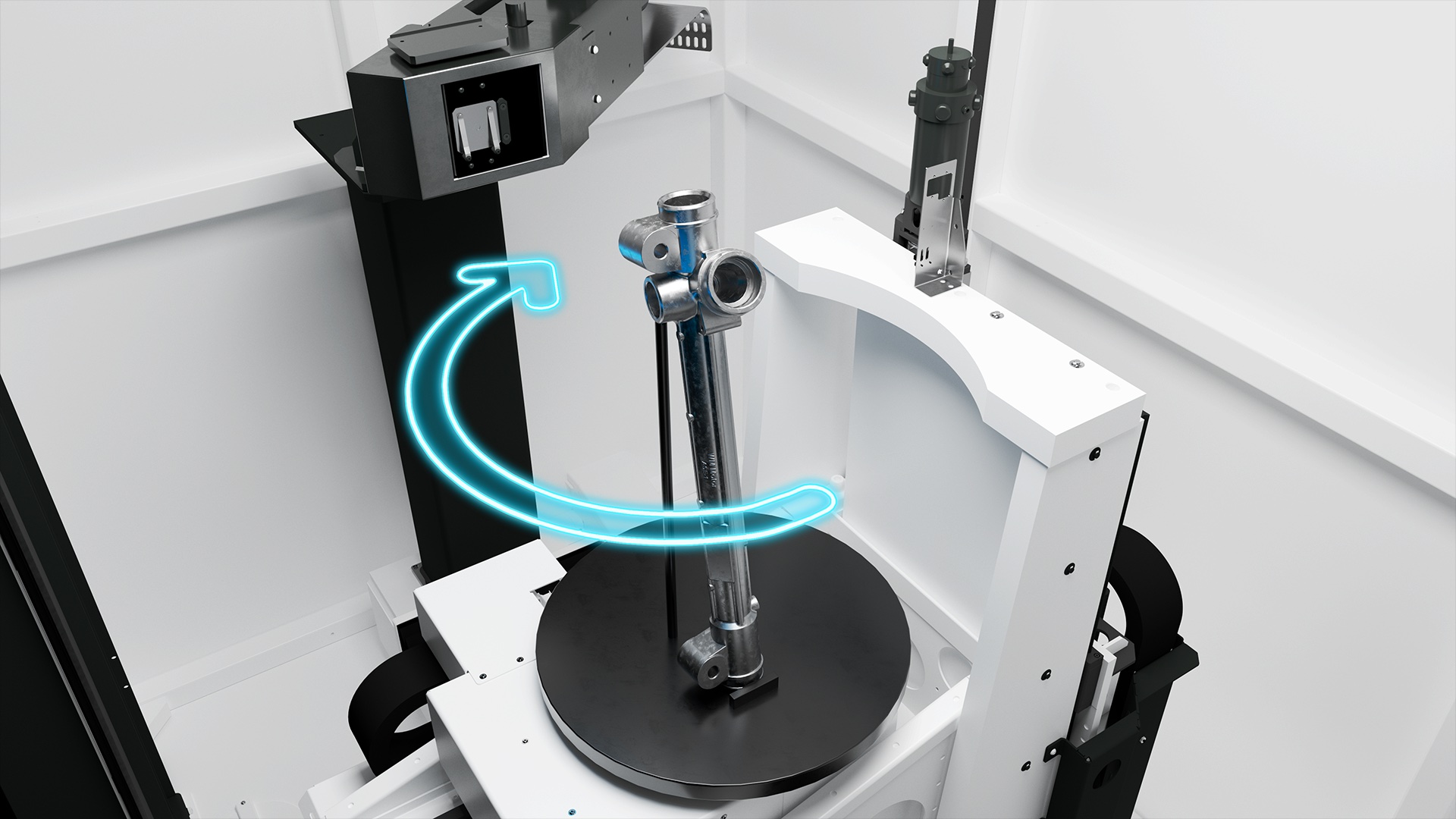

ShortScan

ShortScan เป็นโหมดการสแกนที่ชิ้นส่วนจำเป็นต้องทำการหมุนมากกว่าครึ่งหนึ่งเล็กน้อยแทนการหมุนเต็มรูปแบบ สิ่งนี้ช่วยให้คุณสามารถสแกนพื้นที่ที่เฉพาะเจาะจงในส่วนที่มีความละเอียดสูงกว่าซึ่งจะถูกจำกัดทางเรขาคณิตด้วยการหมุนเต็มรูปแบบ

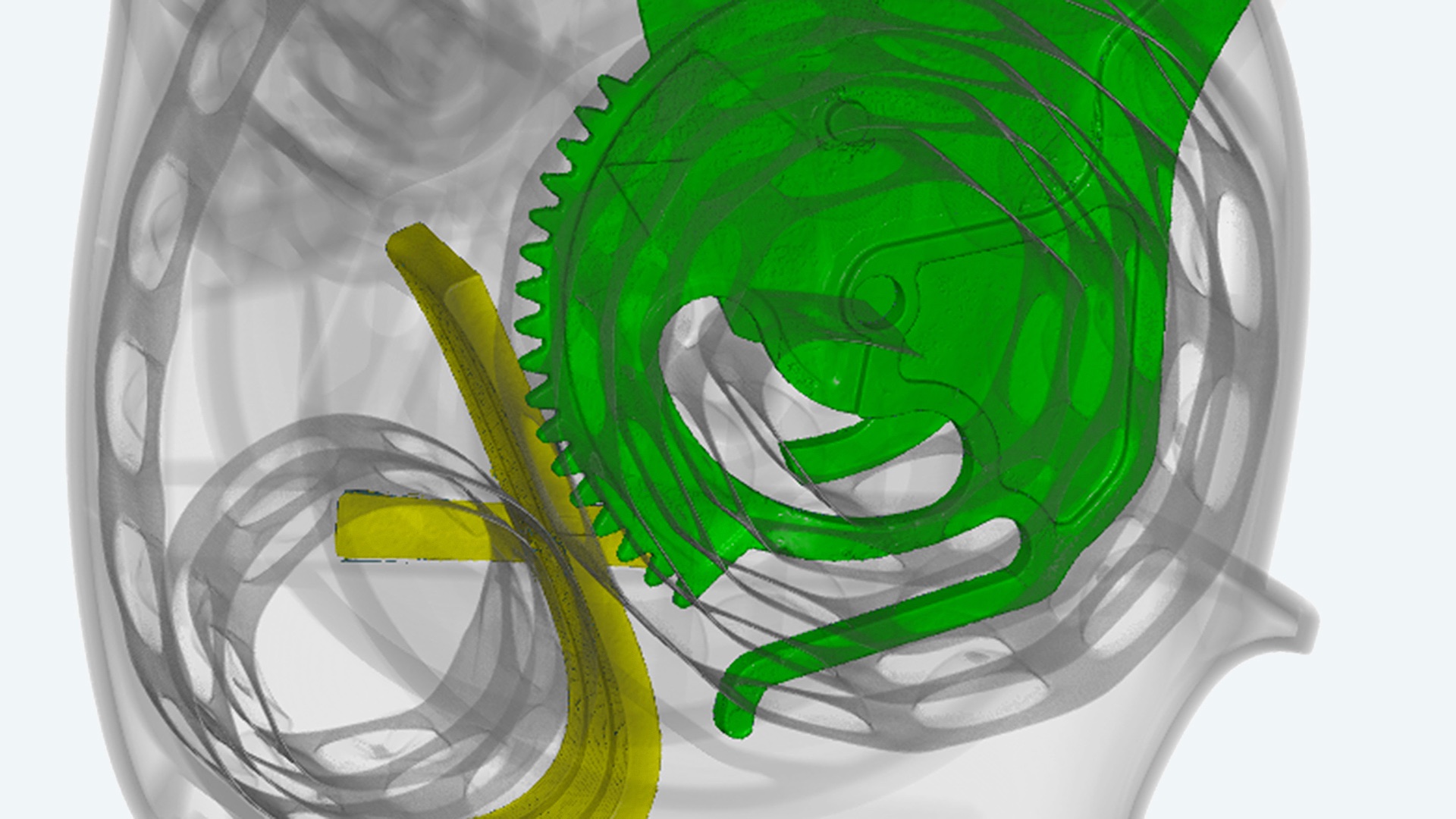

การแยก

การแยกอัตโนมัติช่วยเพิ่มผลผลิตโดยการสแกนส่วนประกอบหลายชิ้นพร้อมกันและประเมินแยกกันโดยอัตโนมัติ ซึ่งจะช่วยลดเวลาในการสแกนและความพยายามในการโต้ตอบของผู้ปฏิบัติงานอย่างมีนัยสำคัญ

กลุ่มผลิตภัณฑ์ ZEISS METROTOM

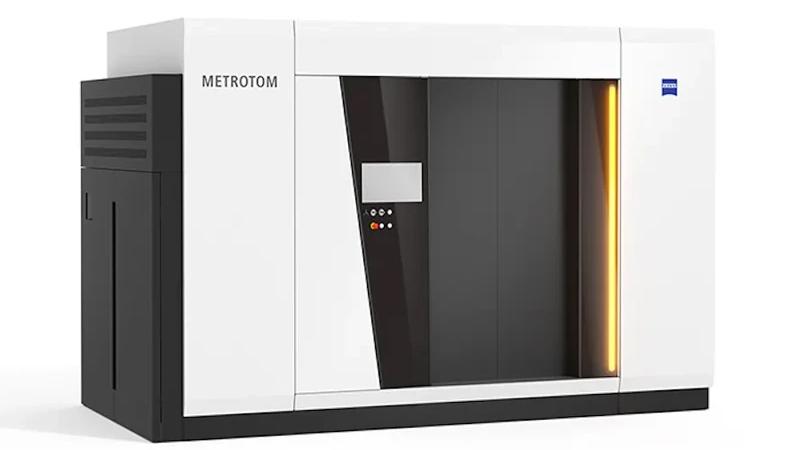

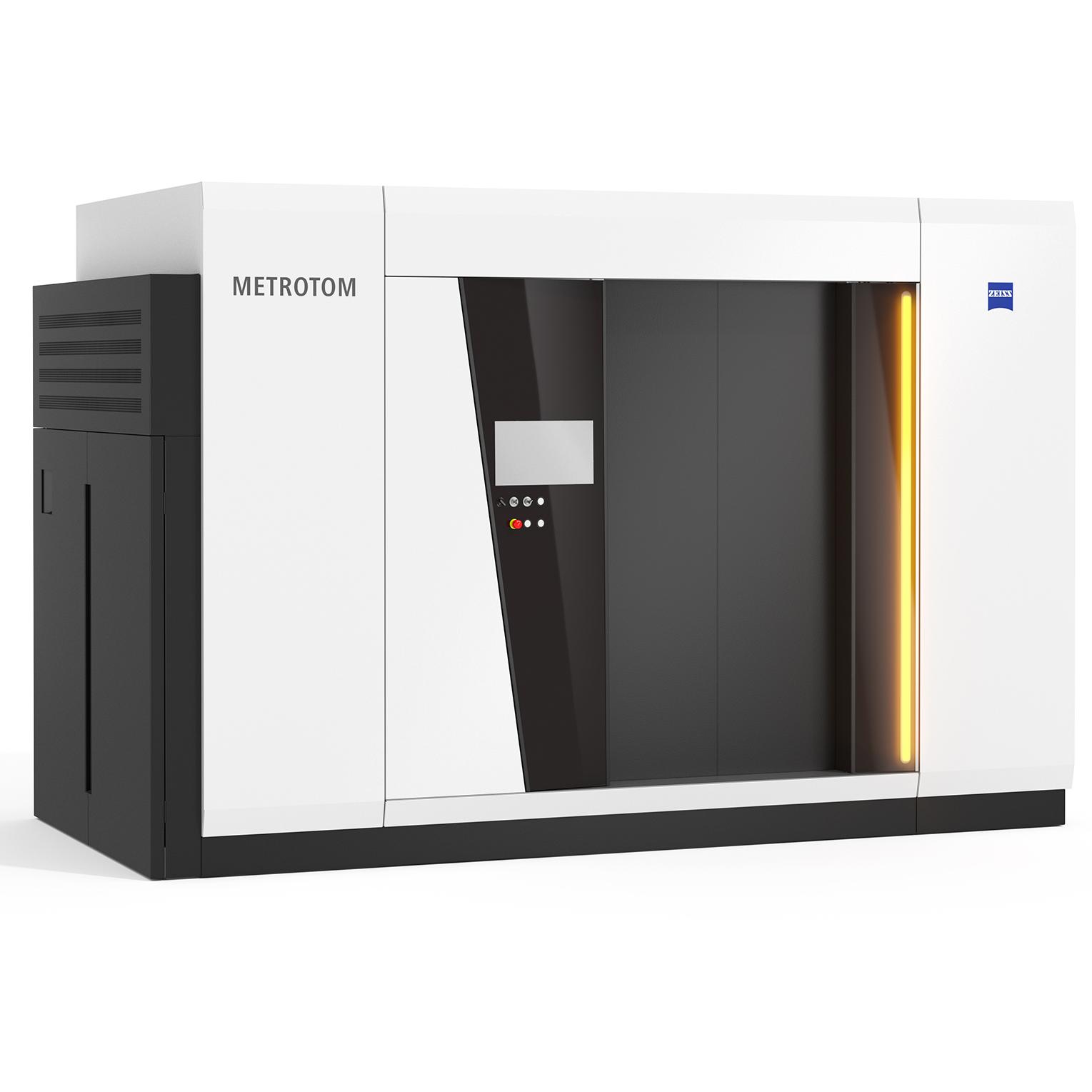

ZEISS METROTOM 1500

ZEISS METROTOM 1500 เป็นเครื่องเอกซเรย์ (CT) ความเร็วสูงขั้นสูงและมีความยืดหยุ่นและมีความละเอียดสูงสำหรับชิ้นส่วนที่หลากหลาย

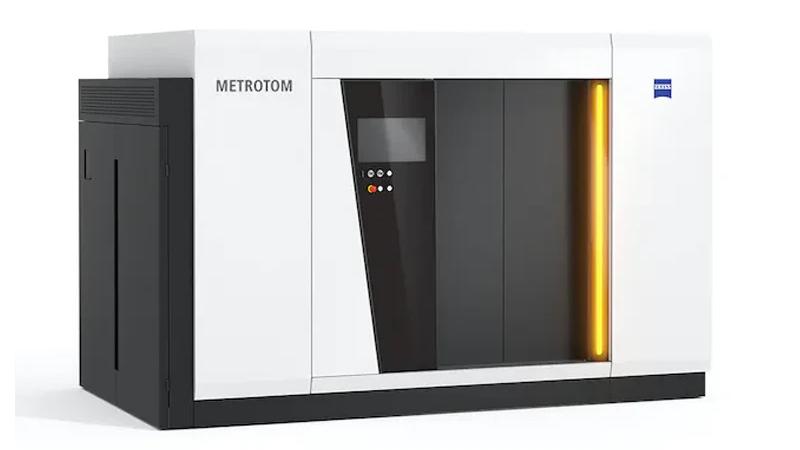

ZEISS METROTOM 800 225 kV HR

เครื่องเอกซเรย์ (CT) ความเร็วสูงนี้เป็นตัวเลือกที่เหมาะสำหรับการสแกนชิ้นส่วนที่มีความหนาแน่นมากขึ้นตั้งแต่ขนาดกลางจนถึงขนาดใหญ่ได้อย่างรวดเร็วและแม่นยำ

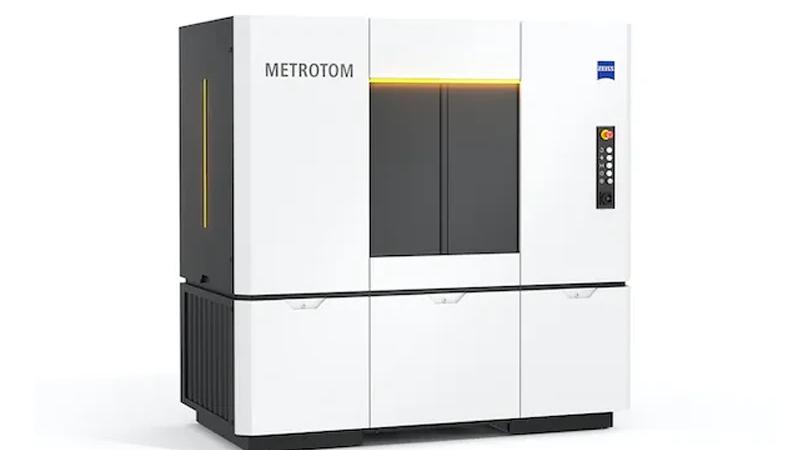

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout มีความเป็นเลิศในการสแกนชิ้นส่วนพลาสติกที่มีความละเอียดสูงเป็นพิเศษด้วยเครื่องตรวจจับเอกซเรย์ 3k

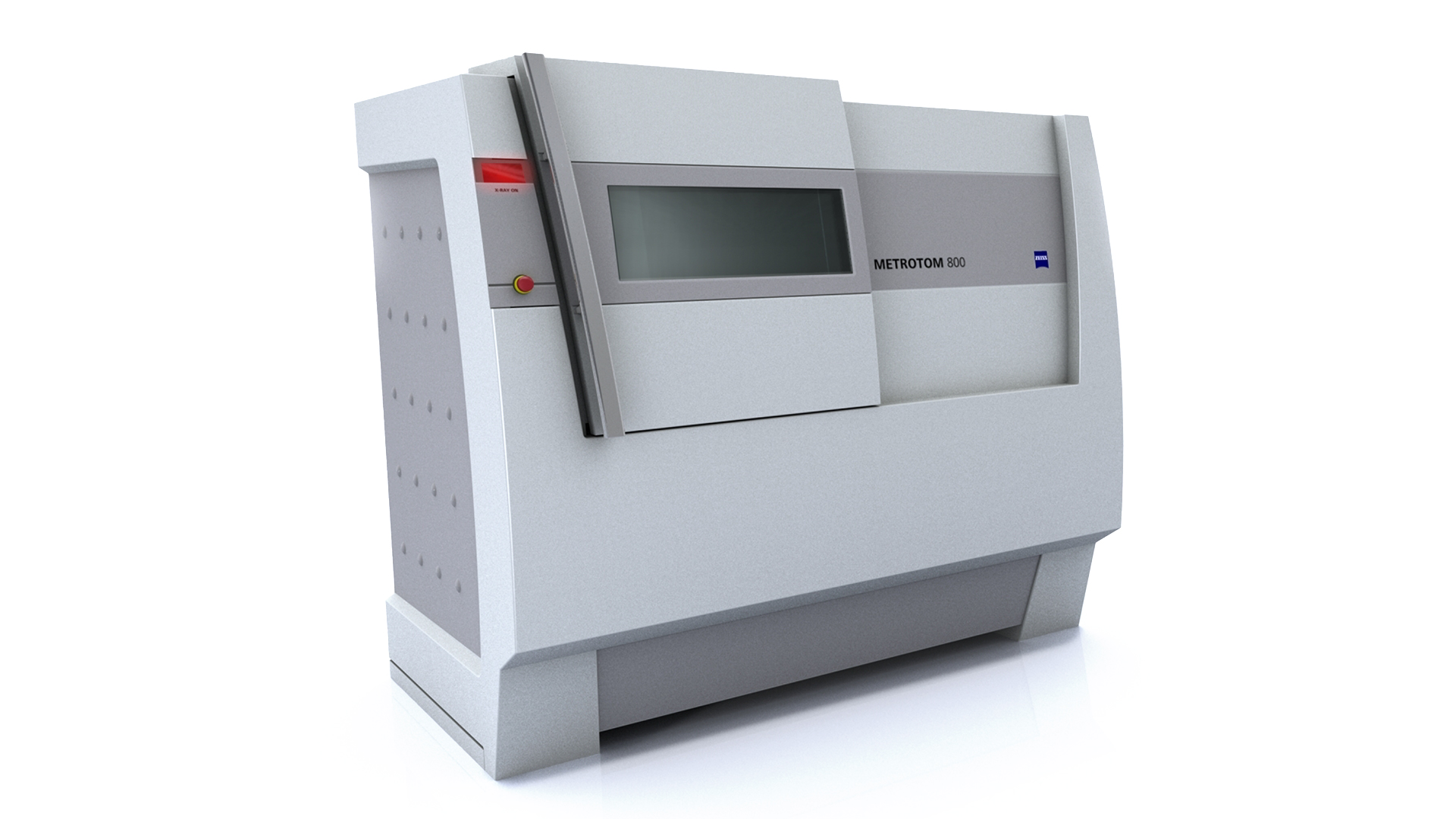

ZEISS METROTOM 800 130 kV

เครื่องเอกซเรย์ (CT) สำหรับการวัดนี้มีขนาดกะทัดรัดและเหมาะสมสำหรับการวัดชิ้นส่วนพลาสติกขนาดกลางด้วยความแม่นยำสูง
