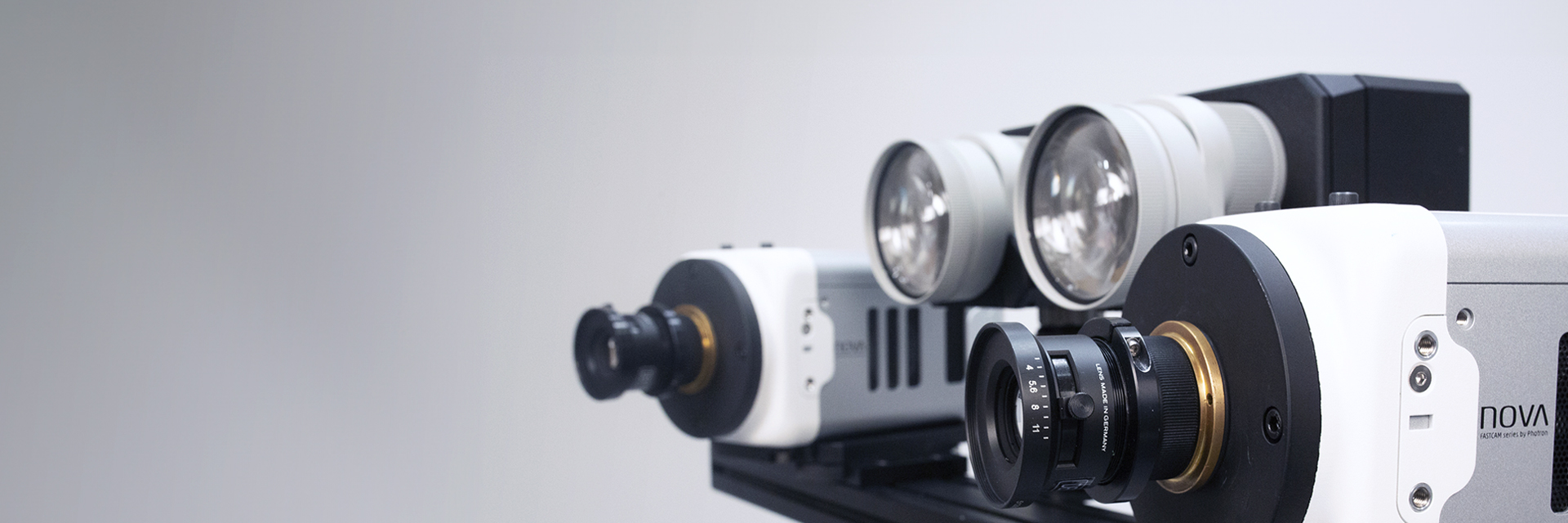

ระบบ ARAMIS High-Speed DIC

กล้องความเร็วสูงคืออะไร?

เทคโนโลยีการสร้างภาพดิจิทัลมีการพัฒนาอย่างต่อเนื่อง นอกเหนือจากความละเอียดแล้ว ความเร็วในการถ่ายภาพของกล้องดิจิทัลก็มีความสำคัญอย่างยิ่งสำหรับการใช้งานด้านการถ่ายภาพหลาย ๆ ด้าน โดยปกติแล้ว กล้องดิจิทัลจะถูกจัดประเภทเป็นกล้องความเร็วสูง หากสามารถถ่ายภาพได้ที่ความเร็วอย่างน้อย 1000 เฟรมต่อวินาที (fps) ความเร็วในการถ่ายภาพสูงสุดที่สามารถทำได้กำลังพัฒนาอย่างต่อเนื่อง ในขณะนี้ กล้องที่สามารถถ่ายภาพได้ที่อัตราเฟรมสูงสุดถึงหลายล้านภาพต่อวินาทีมีให้ใช้งานแล้ว

กล้องความเร็วสูงหลายรุ่นมาพร้อมกับชิปถ่ายภาพที่รองรับการครอปภาพได้ การครอปช่วยให้สามารถลดความละเอียดของภาพลงเพื่อให้สามารถถ่ายภาพได้ที่ความเร็วสูงขึ้น ปัจจัยหลักบางประการสำหรับกล้องความเร็วสูง ได้แก่ ความเร็วในการถ่ายภาพ ซึ่งระบุเป็นจำนวนเฟรมต่อวินาที (fps) และความไวแสง (ISO) ประโยชน์ของความเร็วในการถ่ายภาพนั้นมีความชัดเจน ยิ่งคุณสามารถบันทึกภาพของกระบวนการทางพลศาสตร์หรือการเคลื่อนไหวได้เร็วเท่าไร คุณก็ยิ่งสามารถศึกษาการเปลี่ยนแปลงที่สังเกตเห็นได้อย่างแม่นยำมากขึ้นเท่านั้น ประโยชน์ของความไวแสงของชิปถ่ายภาพอาจจะไม่ชัดเจนในตอนแรก แต่ก็เป็นปัจจัยที่สำคัญเช่นกัน การบันทึกเหตุการณ์ที่มีพลศาสตร์สูงต้องการแสงมากเพื่อให้มั่นใจว่าจะมีความแตกต่างของภาพเพียงพอในภายหลัง หากคุณไม่มีแสงเพียงพอ ภาพของคุณอาจจะมืดเกินไปจนไม่สามารถวิเคราะห์ได้ เมื่อคำนึงถึงเรื่องนี้ ความไวแสงของชิปถ่ายภาพจึงมีความหมายที่ใช้ได้จริง ยิ่งความไวแสงสูงเท่าไร ยิ่งต้องการแสงน้อยลงเพื่อให้ได้ภาพที่มีความแตกต่างของแสงเพียงพอ สิ่งนี้จะมีประโยชน์โดยเฉพาะเมื่อเกี่ยวข้องกับการวัดการเคลื่อนไหวความเร็วสูงหรือการเปลี่ยนรูปของชิ้นวัสดุที่มักมีขนาดเล็กมาก การจัดเรียงแหล่งกำเนิดแสงทั้งหมดและชี้ไปยังตัวอย่างขนาดเล็กในพื้นที่จำกัดของห้องปฏิบัติการวัสดุอาจเป็นเรื่องยาก ดังนั้น หลอดไฟทุกดวงที่คุณมี จะทำให้ชีวิตของคุณง่ายขึ้นและการติดตั้งเซนเซอร์วัด 3D สะดวกยิ่งขึ้น

อีกข้อดีของเซนเซอร์ภาพที่มีความไวแสงสูงคือสามารถลดระยะเวลาในการรับแสงให้น้อยลงได้ ระยะเวลาในการรับแสงที่สั้นมากจะมีความจำเป็นโดยเฉพาะสำหรับการทดสอบความเร็วสูงในการวิจัยวัสดุ รวมถึงการทดสอบการชนในอุตสาหกรรมยานยนต์ด้วย หากระยะเวลาในการรับแสงยาวเกินไป จะมีความเสี่ยงที่การเคลื่อนไหวหรือการเปลี่ยนรูปที่รวดเร็วซึ่งต้องการตรวจสอบอาจไม่สามารถถ่ายภาพได้อย่างคมชัด ในกรณีเหล่านี้ จะใช้คำว่า "ความเบลอของการเคลื่อนไหว" ข้อมูลภาพที่เบลอจากการเคลื่อนไหวเช่นนี้จะไม่เหมาะสมสำหรับการประเมินผลโดยใช้วิธีการเปรียบเทียบภาพดิจิทัล

ระบบ DIC ความเร็วสูงคืออะไร?

DIC ย่อมาจาก Digital Image Correlation (การเปรียบเทียบภาพดิจิทัล) วิธีการนี้อ้างอิงจากหลักการของ Photogrammetry ระยะใกล้คือการใช้ภาพถ่ายหรือวิดีโอเพื่อการวัด การใช้กล้องช่วยให้สามารถทำการวัดแบบไม่สัมผัสได้ ด้วยการเปรียบเทียบภาพดิจิทัล (DIC) คุณสามารถวัดการเปลี่ยนรูป การเคลื่อนที่ ความเร็ว การเร่งความเร็ว และการหมุน เป็นต้น

ระบบการเปรียบเทียบภาพดิจิทัลความเร็วสูงใช้กล้องความเร็วสูงในชุดเซนเซอร์เพื่อให้สามารถวัดการเสียรูปและการเคลื่อนที่ได้ในระหว่างเหตุการณ์ที่มีพลศาสตร์สูง

เรียนรู้เพิ่มเติม

ระบบ DIC ความเร็วสูงถูกใช้ในการใช้งานการทดสอบใดบ้าง?

ระบบการเปรียบเทียบภาพดิจิทัลความเร็วสูงเป็นเครื่องมือที่มีความหลากหลายสูงในการศึกษาการเคลื่อนไหวและการเปลี่ยนรูป 3D ในการทดสอบทางกล ดังนั้น การใช้งานที่เป็นไปได้สำหรับเซนเซอร์เหล่านี้จึงมีหลากหลาย ในการใช้งานอื่น ๆ เซนเซอร์การเปรียบเทียบภาพดิจิทัลความเร็วสูงถูกนำมาใช้สำหรับ:

การทดสอบการชนในอุตสาหกรรมอากาศยาน (การทดสอบการชนของนกกับกระจกหน้าของเครื่องบิน โปรแกรมการทดสอบกลับสู่การบินของ NASA สำหรับกระสวยอวกาศรวมถึงการทดสอบการชนในส่วนปลายปีก)
การทดสอบการเปิดถุงลมนิรภัยในอุตสาหกรรมยานยนต์
การทดสอบการวิเคราะห์การสั่นสะเทือนบนชิ้นส่วนและโครงสร้าง (เช่น การวัดการยืดหยุ่นของใบพัดเฮลิคอปเตอร์)

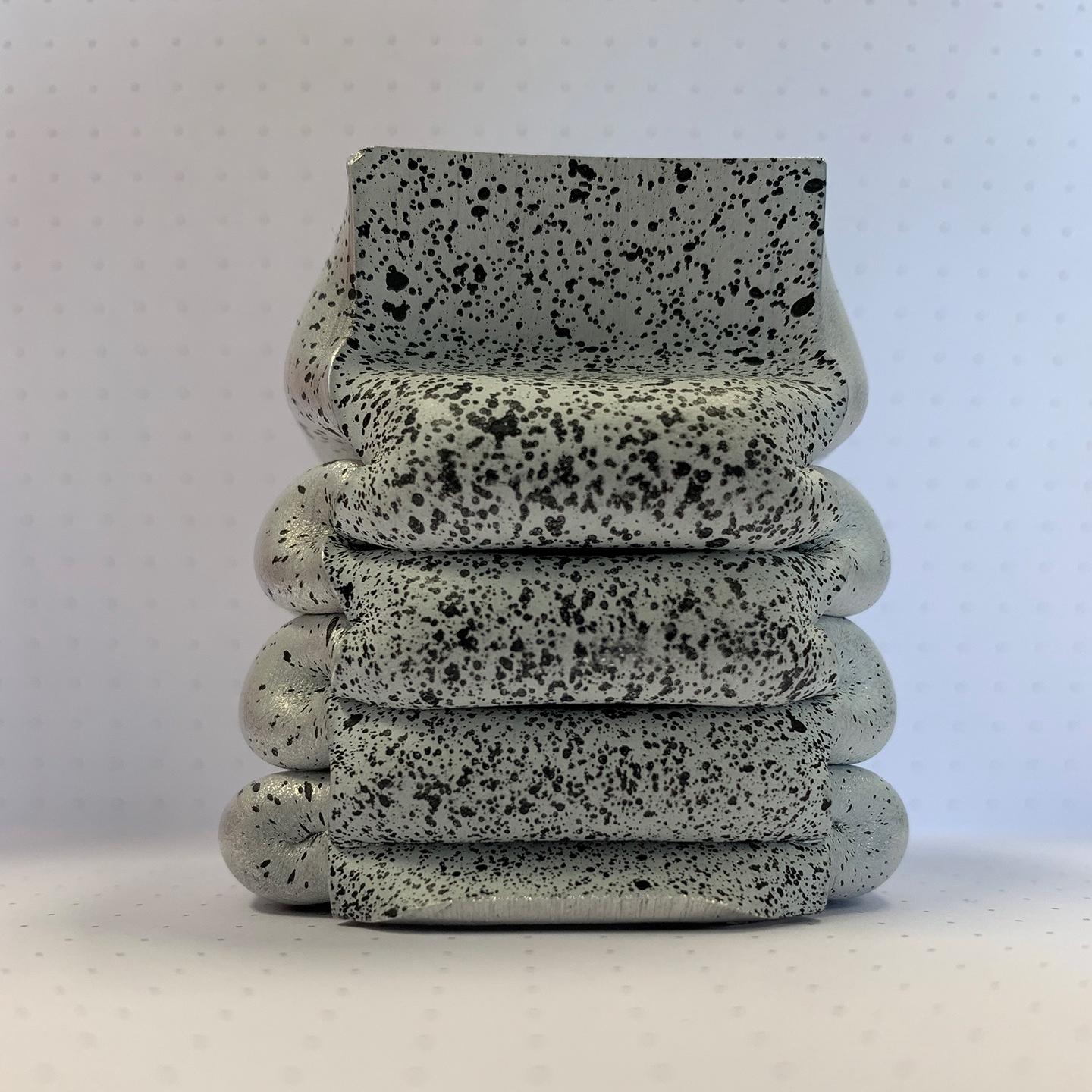

การทดสอบการตกในอุตสาหกรรมยานยนต์เพื่อประเมินความสามารถในการทนต่อการชนของโครงรถและชิ้นส่วนยานยนต์ เช่น ถาดแบตเตอรี่ของรถยนต์ไฟฟ้า
การทดสอบอัตราการเสียรูปสูงของวัสดุ (เช่น การทดสอบ Split-Hopkinson Bar)
การทดสอบการกระแทกที่ศีรษะบนกระจกหน้าของรถยนต์เพื่อปรับปรุงความปลอดภัยของคนเดินถนน
การศึกษาการเคลื่อนไหวและการเสียรูปทางชีวกลศาสตร์ (เช่น การสูบฉีดของลิ้นหัวใจ)
การศึกษาผลกระทบจากกระสุน (การกระแทกจากกระสุนบนหมวกกันน็อกหรือเสื้อเกราะเคฟลาร์)

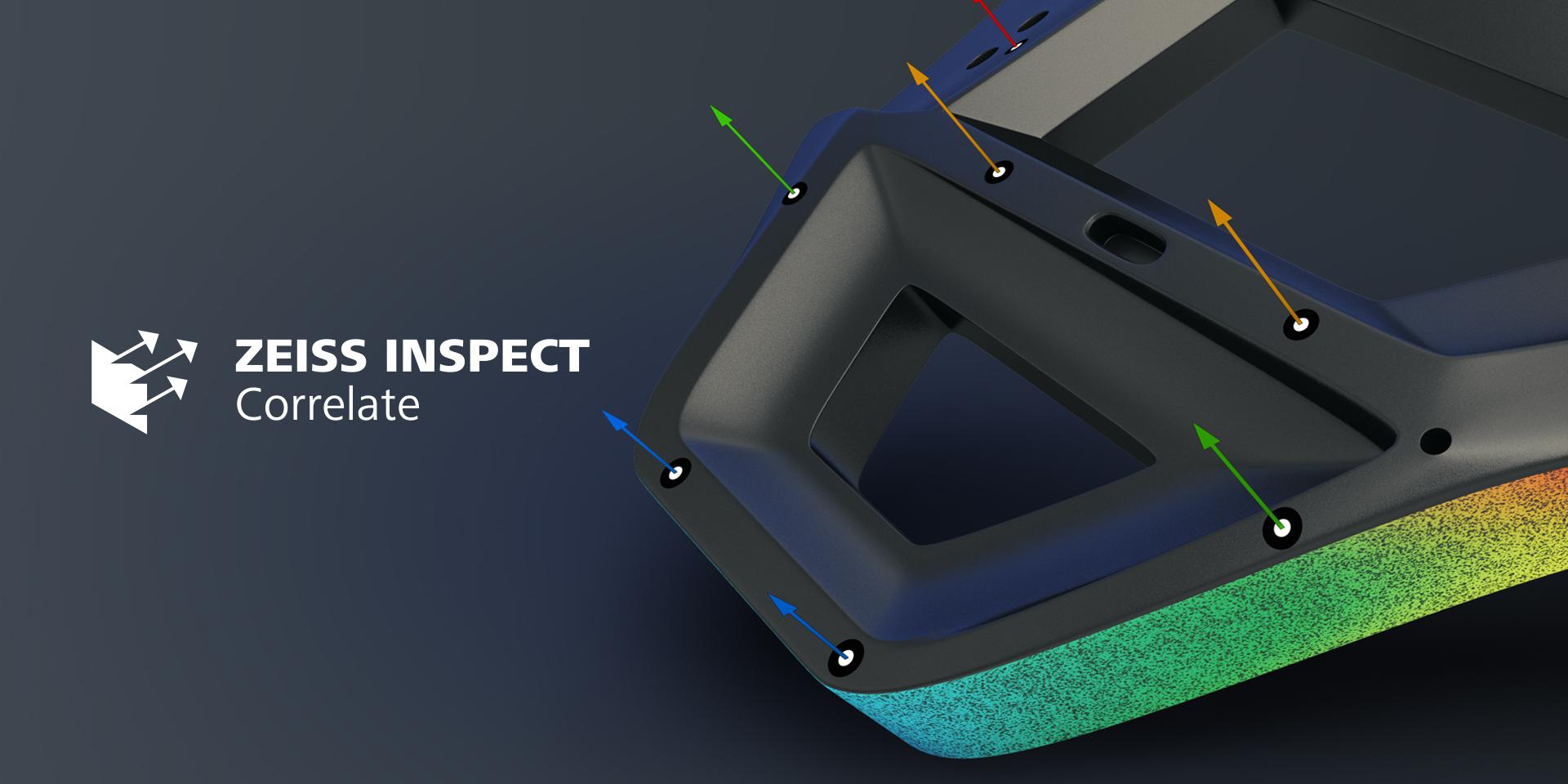

ZEISS INSPECT Correlate

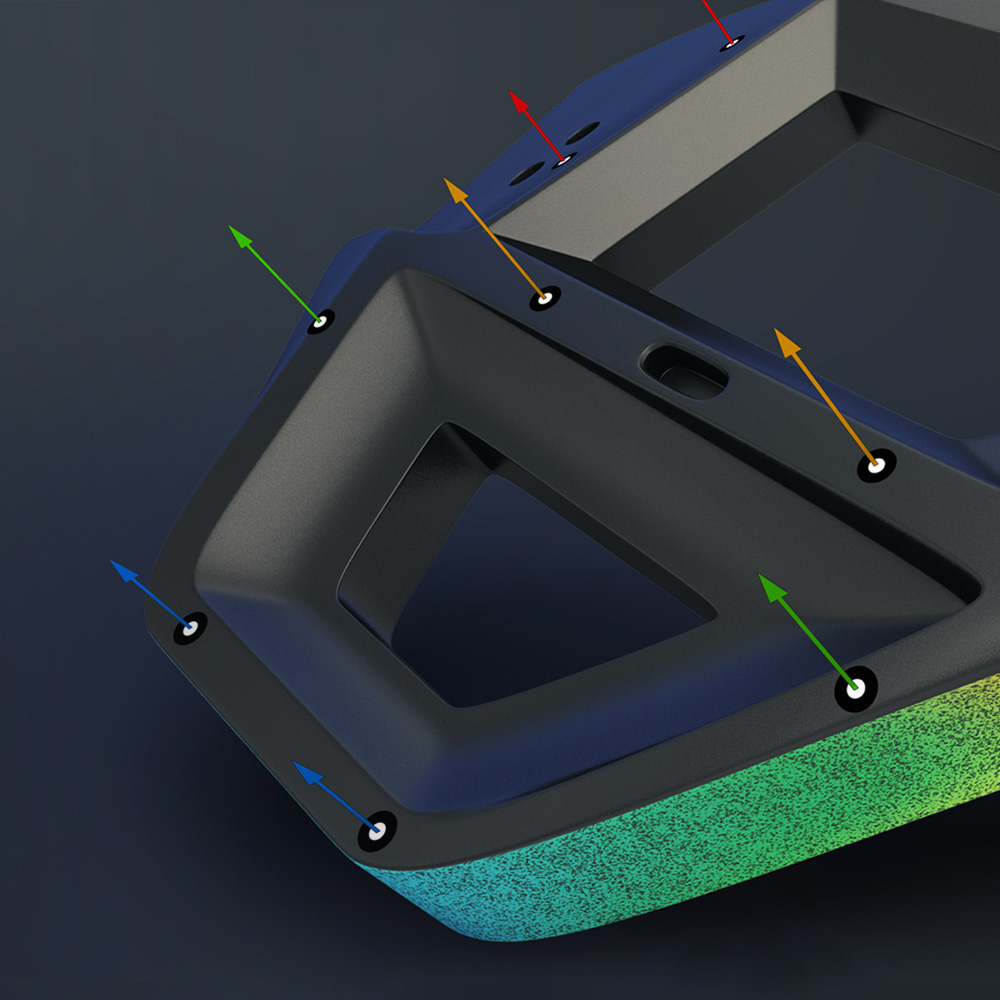

ด้วย ZEISS INSPECT Correlate คุณสามารถวิเคราะห์กระบวนการแบบไดนามิก เช่น การเคลื่อนย้าย การหมุน หรือการเปลี่ยนแปลงมุม ใช้งานง่ายและมีฟังก์ชันที่ใช้งานได้จริง ซอฟต์แวร์ช่วยสนับสนุนคุณได้อย่างเต็มที่ในการใช้งานการทดสอบ 3D ของคุณ

เรียนรู้เพิ่มเติม

ARAMIS คืออะไร?

ARAMIS เป็นระบบการวัดแบบออปติคอลสำหรับการตรวจจับการเปลี่ยนรูป การเคลื่อนที่ ความเร็ว การเร่งความเร็ว การหมุน และมุมในลักษณะที่ไม่สัมผัส ARAMIS ผสมผสานเทคโนโลยีการติดตามจุดและวิธีการเปรียบเทียบภาพดิจิทัล (DIC) เพื่อจับพิกัด 3D และค่าที่ได้จากการวัด เช่น การเคลื่อนที่และการเสียรูปตลอดเวลา

ARAMIS สามารถใช้งานได้สองวิธีในการวัดการเปลี่ยนรูปและการเคลื่อนที่ การใช้กล้องตัวเดียวในการวัดนั้น ARAMIS จะให้ความสามารถในการเปรียบเทียบภาพดิจิทัล 2D และการติดตามจุด ซึ่งหมายความว่าคุณสามารถวัดตัวอย่างหรือวัตถุที่เป็นแผ่นและติดตามการเคลื่อนที่ในทิศทาง X และ Y รวมถึงการเสียรูปในระนาบได้

พลังเต็มรูปแบบของ ARAMIS จะปรากฏเมื่อคุณใช้กล้องสองตัวในการวัดการเสียรูปและการเคลื่อนที่ใน 3D คุณสามารถวัดตัวอย่างและวัตถุทุกรูปทรงได้ด้วยสิ่งที่เรียกว่าเซนเซอร์กล้องสเตอริโอและติดตามการเคลื่อนที่ในพื้นที่ 3D ได้ ในการวัดที่ประสบความสำเร็จด้วยเซนเซอร์ 3D แบบออปติคอล สิ่งสำคัญคือต้องมีการตั้งค่ากล้องทั้งสองตัวอย่างมั่นคง (โดยทั่วไปในชุดเซนเซอร์ที่ ARAMIS ให้มา) รวมถึงการสอบเทียบเซนเซอร์กล้องสเตอริโอด้วยวัตถุสอบเทียบที่เหมาะสม

ใครสามารถช่วยฉันในการค้นหาการตั้งค่าระบบ ARAMIS ที่เหมาะสมสำหรับการใช้งานการทดสอบของฉันได้บ้าง?

เครือข่ายวิศวกรฝ่ายขายที่มีประสบการณ์ของเรายินดีช่วยเหลือคุณในทุกคำถามเกี่ยวกับการใช้งานระบบ ARAMIS 3D digital image correlation ในการใช้งานการทดสอบความเร็วสูงของคุณ ด้วยประสบการณ์มากกว่า 20 ปี ทีมขายของเราจะค้นหาการกำหนดค่าที่จะตรงกับความต้องการของคุณอย่างสมบูรณ์แบบในการทดสอบความเร็วสูงและตรงตามงบประมาณของคุณ
