ระบบการวัด 3 มิติ

ARAMIS Adjustable

ระบบการวัดแบบแยกส่วนสำหรับการวิเคราะห์ 2 มิติและ 3 มิติ

ARAMIS Adjustable ให้พิกัด 2 มิติและ 3 มิติที่แม่นยำสำหรับการวิเคราะห์ส่วนประกอบและวัสดุที่เน้นทางสถิติหรือแบบไดนามิก

ขยายได้แบบแยกส่วน
สามารถกำหนดค่าเฉพาะตัวได้
สามารถปรับให้เข้ากับงานวัดได้อย่างยืดหยุ่น

ระบบ ZEISS ARAMIS Adjustable ที่สามารถขยายได้แบบกำหนดค่าเฉพาะได้มีการกำหนดค่าที่เหมาะสมสำหรับงานตรวจสอบที่หลากหลายและตอบสนองความต้องการทางมาตรวิทยาสูงสุดตามความสัมพันธ์ของภาพดิจิทัลและการติดตามจุด คุณภาพและประสิทธิภาพของเซ็นเซอร์ ARAMIS ได้รับการตรวจสอบโดยขั้นตอนการยอมรับ ขั้นตอนการยอมรับขึ้นอยู่กับแนวทาง VDI 2634 -1 และ 2626 และเป็นส่วนสำคัญของกระบวนการนำส่ง

ถึงทุกความท้าทาย

มีความยืดหยุ่นและแยกส่วน

ARAMIS Adjustable มีให้บริการเป็นแพ็คเกจที่สมบูรณ์หรือระบบสามารถกำหนดค่าเฉพาะและตามความต้องการ หากข้อกำหนดสำหรับระบบการวัดออปติคอล 3 มิติเพิ่มขึ้น ส่วนประกอบฮาร์ดแวร์สามารถเพิ่มและรวมเข้าด้วยกันได้ด้วยแนวคิดแบบแยกส่วน ซึ่งหมายความว่าสามารถขยายเซ็นเซอร์ 2 มิติไปยังระบบ 3 มิติได้อย่างง่ายดายโดยการเพิ่มกล้องตัวที่สองและดำเนินการให้เสร็จสมบูรณ์เพื่อสร้างโซลูชันระบบที่ครอบคลุมอย่างสมบูรณ์

พื้นที่การวัดที่ปรับได้อย่างยืดหยุ่น

ด้วยทั้งเซ็นเซอร์ 2 มิติและ 3 มิติ ระบบนี้เหมาะสำหรับการวิเคราะห์แบบเต็มพื้นที่และตามจุดของส่วนประกอบและวัสดุที่เน้นทางสถิติหรือแบบไดนามิก ปริมาตรและระยะทางในการวัดตัวแปรหมายความว่าเซ็นเซอร์สามารถใช้งานได้อย่างยืดหยุ่นสำหรับงานวัดที่แตกต่างกัน ระบบนี้จึงเหมาะสำหรับสถาบันวิจัยและมหาวิทยาลัยที่ทำงานเกี่ยวกับการใช้งานต่าง ๆ

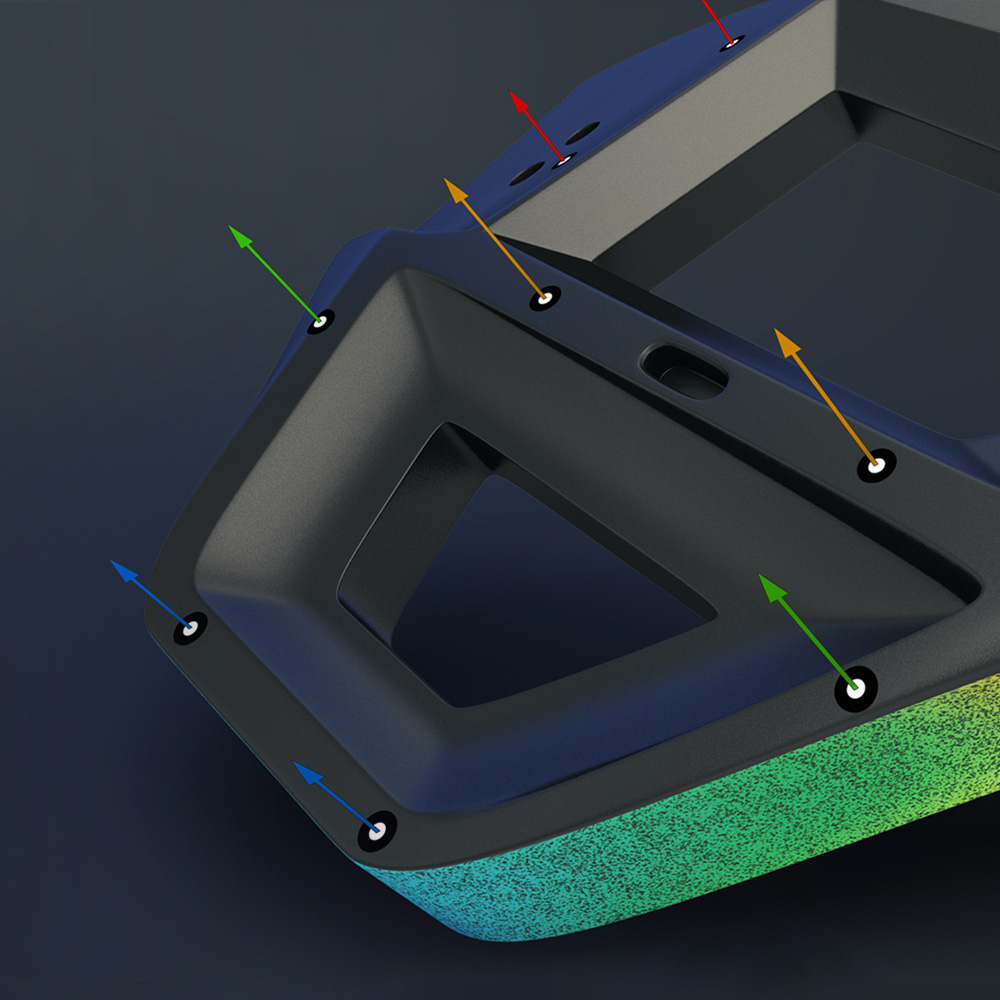

วิเคราะห์การเคลื่อนไหว การเคลื่อนย้ายและค่าความเครียดของชิ้นงานแบบ 3 มิติ

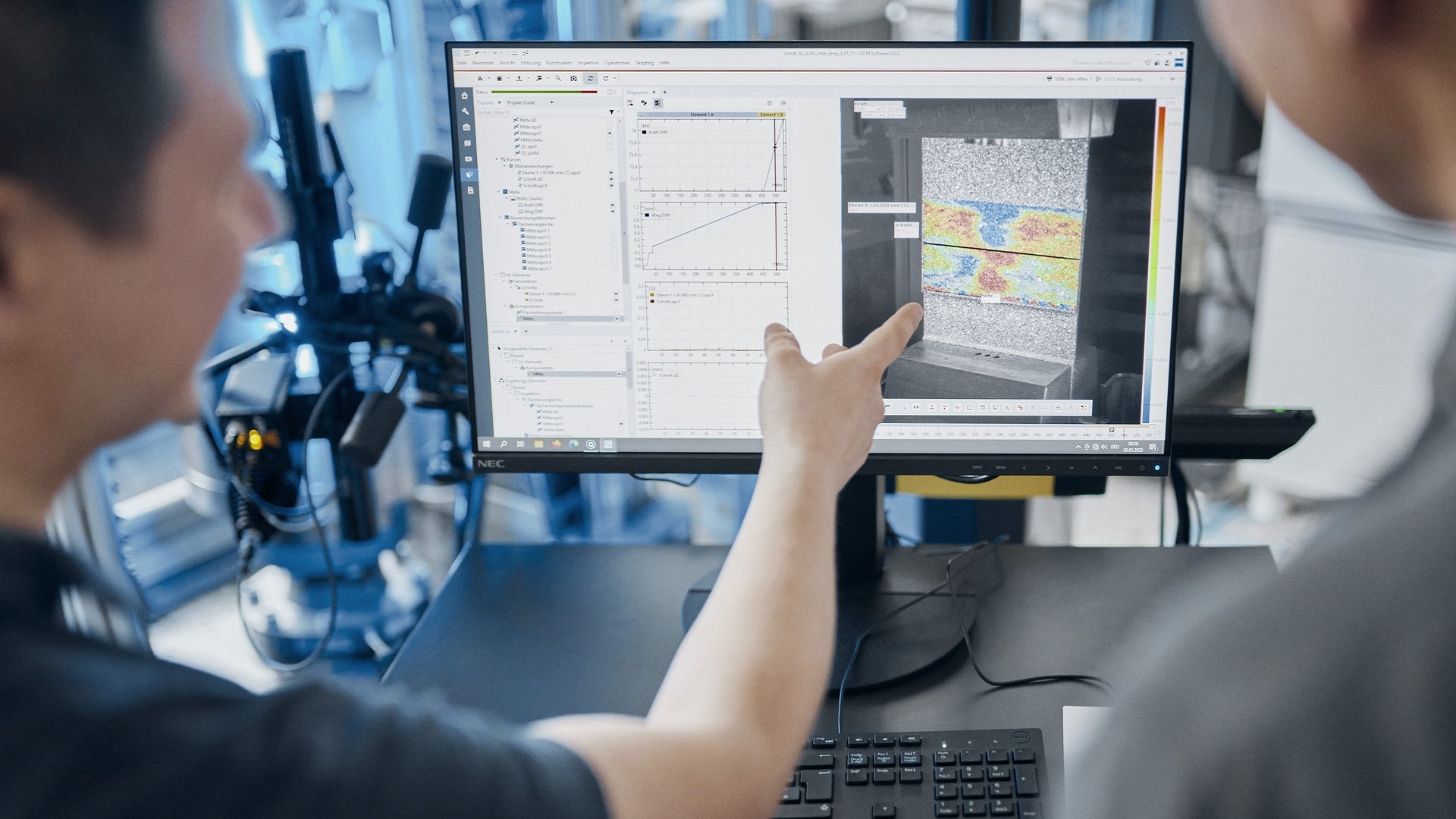

รายงานการวัดการวิเคราะห์และการวัดที่มีการไหลของข้อมูลอย่างต่อเนื่อง: ระบบ ARAMIS แต่ละระบบมาพร้อมกับซอฟต์แวร์ ZEISS INSPECT Correlate ซึ่งสนับสนุนคุณตลอดกระบวนการทดสอบทั้งหมด ด้วยการใช้ความสัมพันธ์ของภาพดิจิทัลและอัลกอริทึมการติดตามจุด ซอฟต์แวร์จะให้ผลการวัดที่แม่นยำสูงสำหรับการเปลี่ยนแปลงพื้นผิวในรูปแบบของสายพันธุ์ การเคลื่อนย้ายหรือความเร็ว

กล้องสามรุ่นที่มีความละเอียดสูงถึง 24 ล้านพิกเซล โซลูชันแสงสว่างแบบแปรผันที่สามารถติดตั้งได้โดยตรงบนเซ็นเซอร์และปริมาตรการวัดที่เป็นไปได้หลากหลาย: การออกแบบโมดูลของเซ็นเซอร์ ARAMIS Adjustable ทำให้สามารถเลือกส่วนประกอบได้หลากหลาย ช่วยให้ระบบสามารถปรับให้เข้ากับงานวัดใด ๆ ได้

โซลูชันระบบแยกส่วนเพื่อความยืดหยุ่นสูงสุด

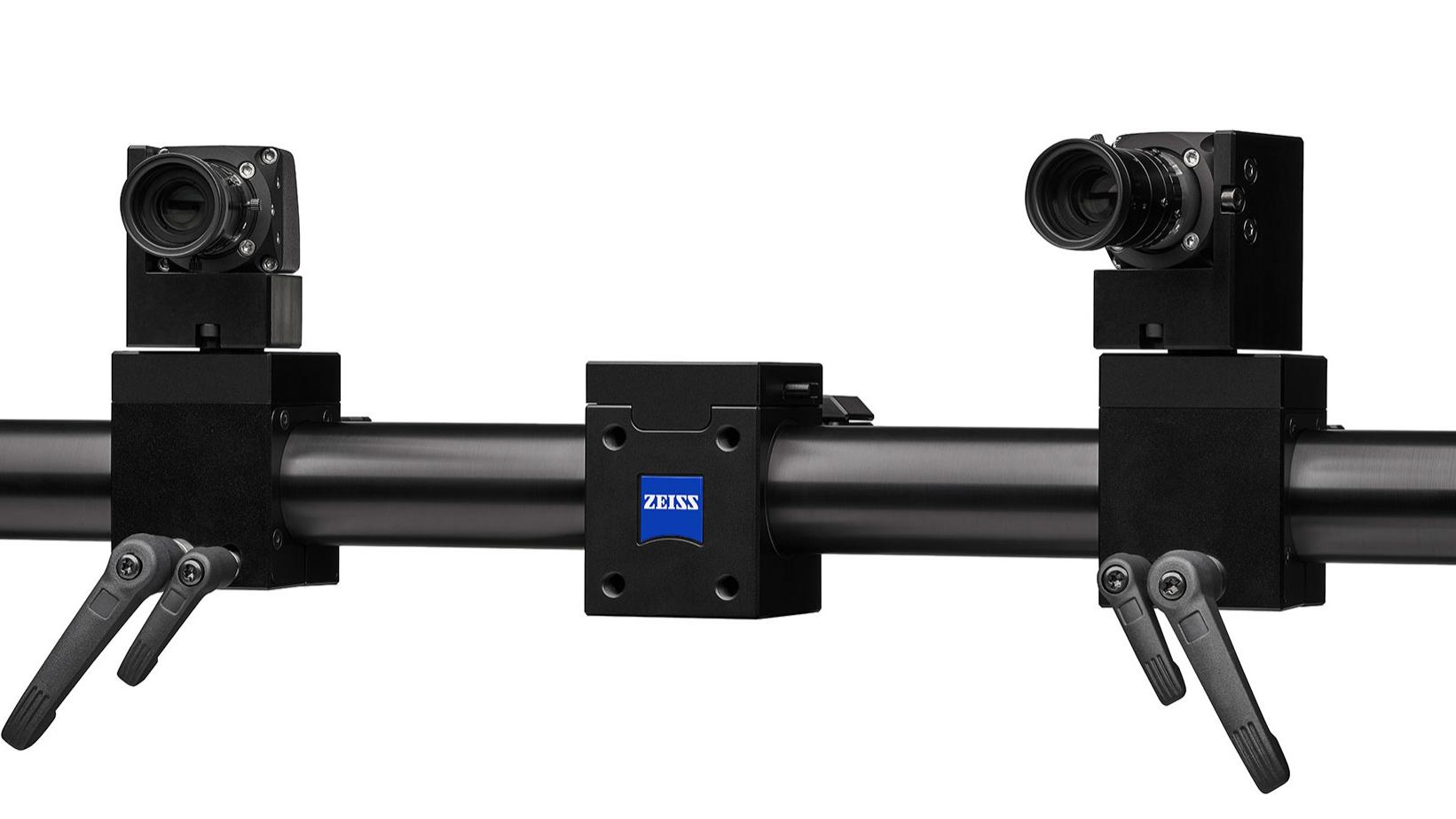

แนวคิดเซ็นเซอร์

การออกแบบที่ยืดหยุ่นด้วยเลนส์ที่สามารถปรับได้และกล้องที่สามารถปรับได้และระยะการวัดช่วยให้ช่วงการวัดที่หลากหลายภายในปริมาณการวัดที่กำหนด

ตัวอย่างการส่องสว่าง

สำหรับการส่องสว่างที่เหมาะสมของวัตถุขนาดเล็กมากถึงขนาดกลาง มีไฟ LED คู่ที่สามารถวางตำแหน่งได้อย่างยืดหยุ่นหรือโปรเจคเตอร์แสงที่พัฒนาขึ้นเป็นพิเศษ ในทางกลับกัน ช่องแสง LED ช่วยให้สามารถส่องสว่างในพื้นที่กว้างของวัตถุการวัดที่มีขนาดใหญ่ขึ้น โซลูชันแสงสว่างทั้งสามใช้ Blue Light Technology และให้แสงสว่างพื้นผิวที่สม่ำเสมอ

ตัวแปรของกล้อง

ด้วยกล้องมาตรฐานทั้งหมดสามรุ่นระหว่าง 12 ถึง 24 ล้านพิกเซลและอัตราเฟรมจาก 25 ถึง 2,000 fps นั้น ARAMIS Adjustable ได้รับการออกแบบมาสำหรับการใช้งานจำนวนมากในการวิจัย การพัฒนาและอุตสาหกรรม สามารถบันทึกได้ด้วยกล้องความเร็วสูงหากจำเป็นต้องใช้อัตราการบันทึกภาพที่สูงกว่า 2,000 fps

ARAMIS Controller

ARAMIS Controller เป็นส่วนประกอบที่สำคัญของระบบ ARAMIS และสร้างการรวมเซ็นเซอร์เข้ากับสภาพแวดล้อมการทดสอบ ส่วนประกอบฮาร์ดแวร์ทำให้ง่ายต่อการตั้งค่าลำดับการวัดที่ผู้ใช้กำหนดช่วยให้สามารถตั้งค่าเซ็นเซอร์หลายตัวและมีการบันทึกสัญญาณภาพ - ซิงโครนัสของสัญญาณการวัดภายนอก (เช่นแรงอุณหภูมิหรือแรงดันไฟฟ้า)

Touch Probe

หากจำเป็นต้องมีการวัดแบบสัมผัสสามมิตินอกเหนือจากการวัดพื้นผิวจะใช้หัววัด มันถูกติดตามทางออปติคอลโดยระบบ ARAMIS และช่วยให้ได้มาซึ่งพิกัดและรูปทรงเรขาคณิตมาตรฐานเช่นระนาบเส้นและศูนย์รูวงกลมในพื้นที่ที่ยากต่อการเข้าถึงทางออปติคอล

คุณภาพที่ได้รับการรับรอง

คุณภาพและประสิทธิภาพของเซ็นเซอร์ ARAMIS ได้รับการตรวจสอบโดยขั้นตอนการยอมรับที่เป็นมาตรฐาน ขั้นตอนการยอมรับขึ้นอยู่กับแนวทาง VDI 2634 -1 และ 2626 และเป็นส่วนสำคัญของกระบวนการนำส่ง ลูกค้าจะได้รับใบรับรองการยอมรับสำหรับเซ็นเซอร์ที่ซื้อ ใบรับรอง DAkkS สำหรับมาตรวัดแสงที่ใช้และคำอธิบายกระบวนการโดยละเอียด

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ARAMIS นำเสนอโซลูชันสำหรับอุตสาหกรรมจำนวนมาก

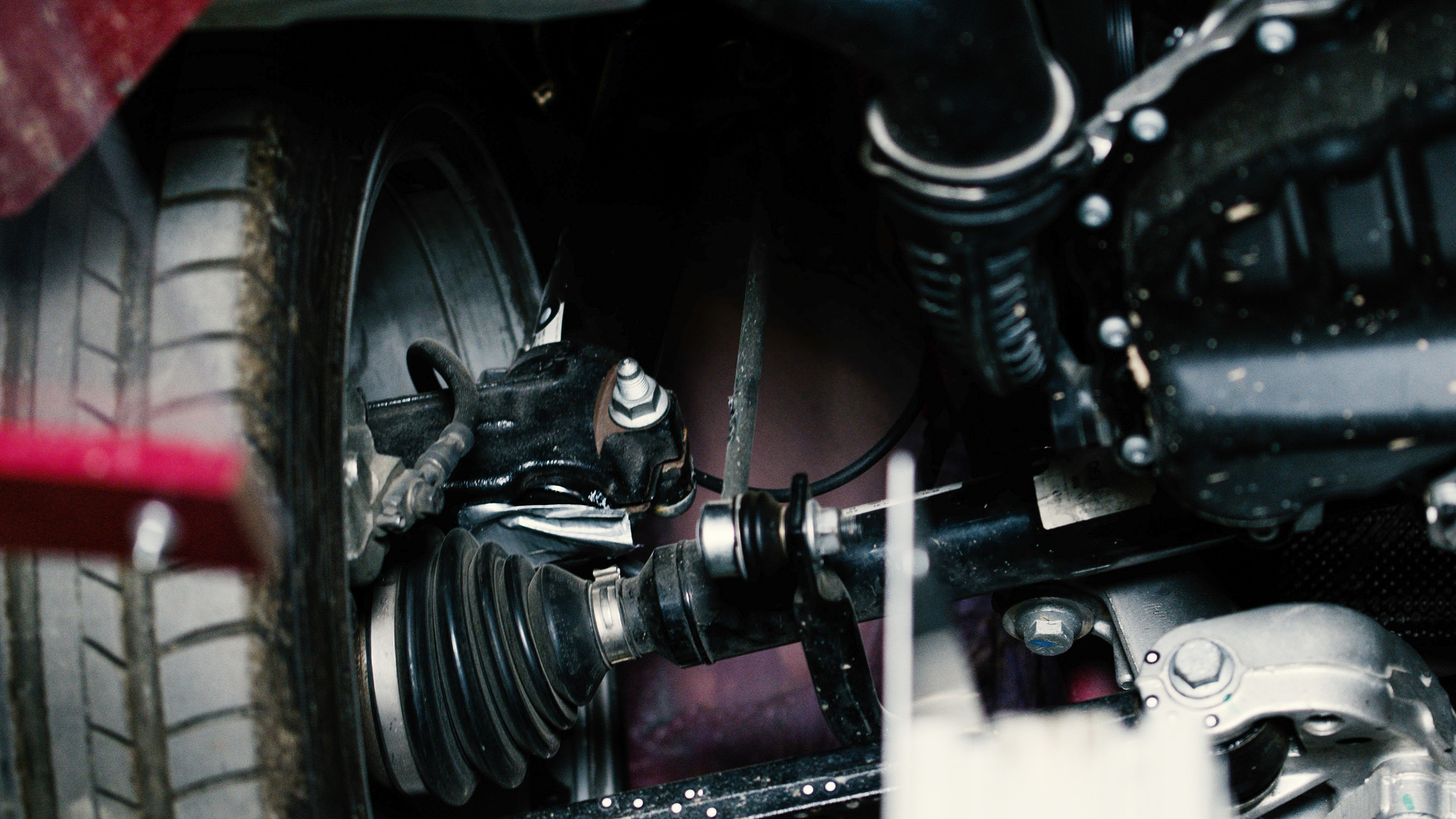

วิศวกรรมยานยนต์

ไม่ว่าจะเป็นการขับเคลื่อนด้วยระบบอิเล็กทรอนิกส์ การก่อสร้างที่มีน้ำหนักเบา หรือการพัฒนายานพาหนะแบบคลาสสิก: ด้วยข้อมูลการวัด 3 มิติจาก ARAMIS, OEM และผู้ให้บริการสามารถตอบสนองความต้องการสูงสำหรับความปลอดภัย ฟังก์ชั่นและอายุการใช้งานได้อย่างน่าเชื่อถือ

เรียนรู้เพิ่มเติม

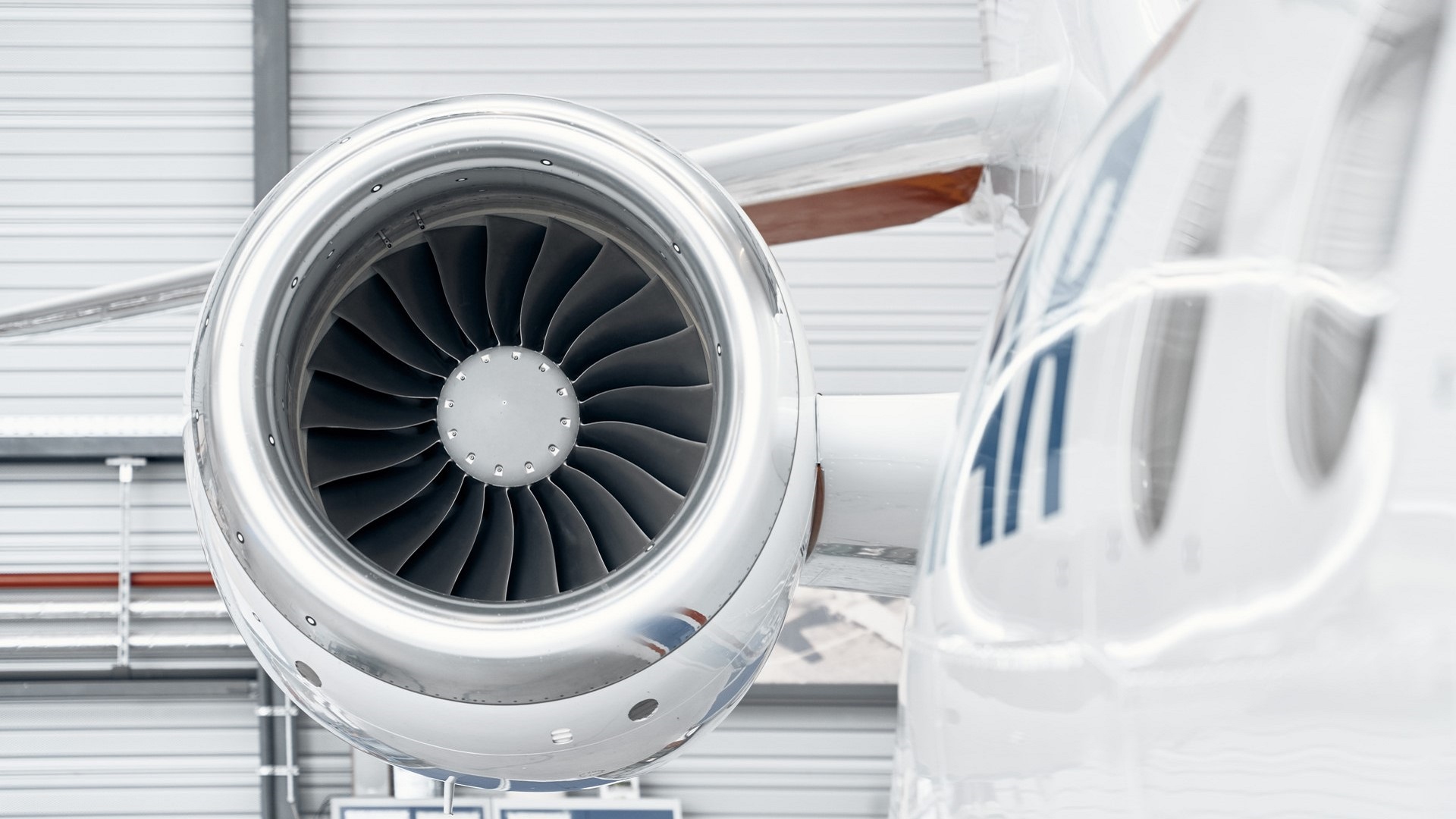

การบินและอวกาศ

ในภาคการบินและอวกาศ ARAMIS ได้สร้างตัวเองเป็นระบบการวัดที่ขาดไม่ได้สำหรับการกำหนดลักษณะวัสดุทั้งหมด สำหรับการทดสอบต้นแบบและสำหรับการประเมินความเสถียรของส่วนประกอบและชิ้นส่วนโครงสร้าง

เรียนรู้เพิ่มเติม

อิเล็กทรอนิกส์

ARAMIS มีความได้เปรียบในการแข่งขันที่บริษัทต้องการในอุตสาหกรรมที่มีการเคลื่อนไหวอย่างรวดเร็ว: ประสิทธิภาพในการพัฒนาผลิตภัณฑ์มากขึ้น รวมกับความรู้พื้นฐานของผู้เชี่ยวชาญเกี่ยวกับวัสดุและชิ้นส่วน

เรียนรู้เพิ่มเติม

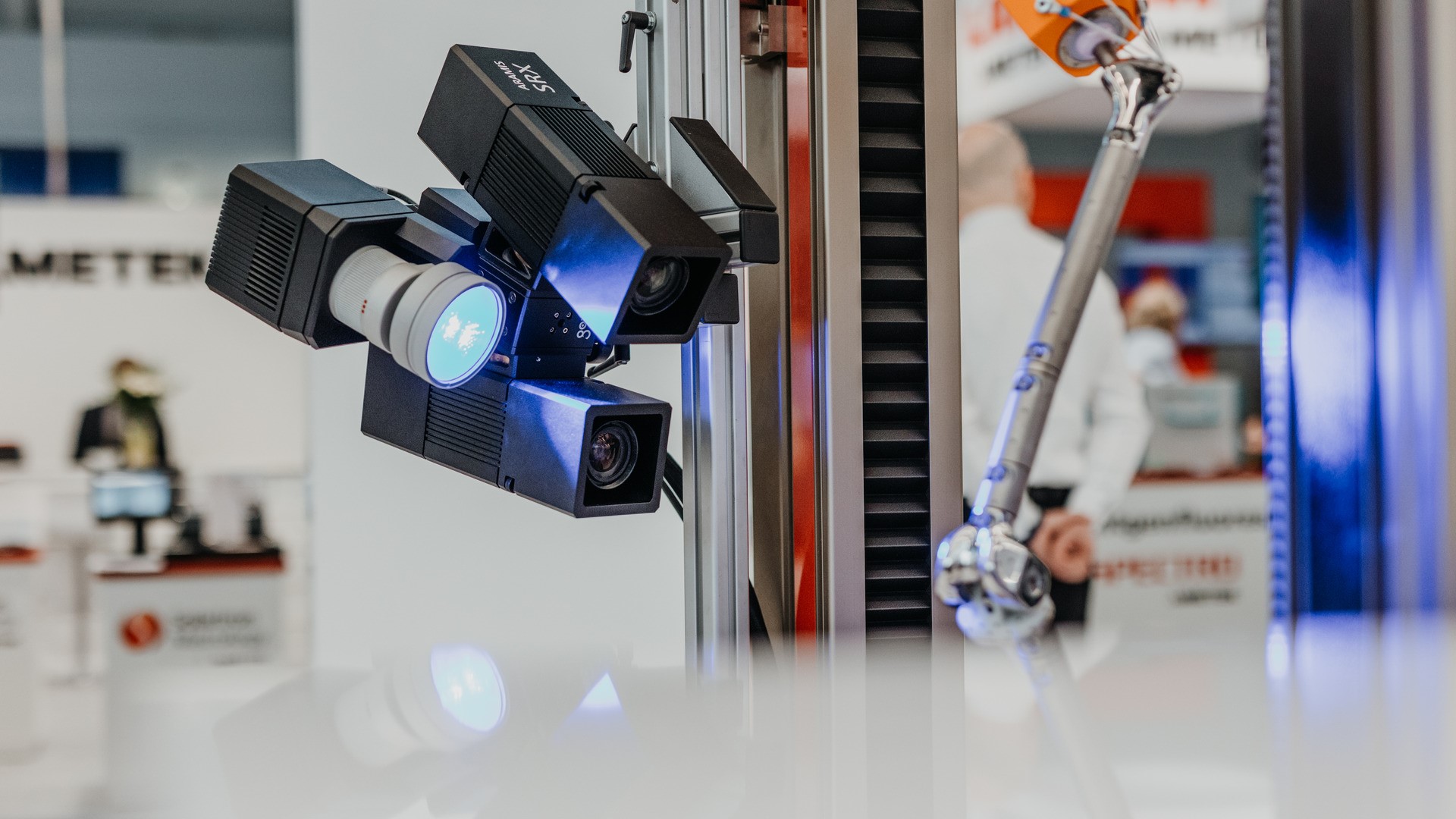

เทคโนโลยีทางการแพทย์

มาตรวิทยาออปติคอลสามมิติให้ข้อมูลเชิงลึกที่มีคุณค่าสำหรับการวิจัยวัสดุใหม่และการพัฒนาของการปลูกถ่ายกระดูกและผลิตภัณฑ์กีฬา

เรียนรู้เพิ่มเติม

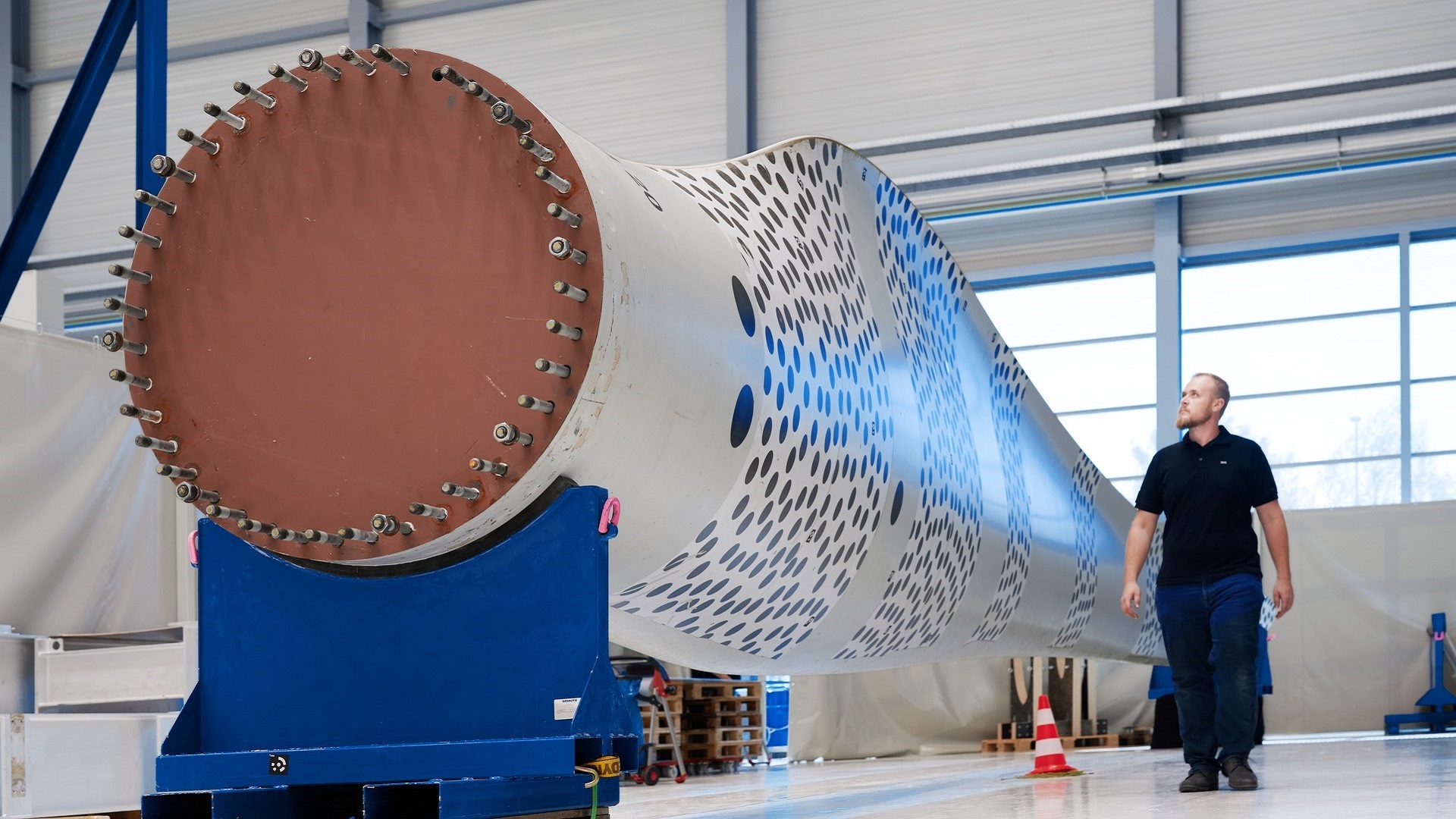

Power & Energy

ARAMIS ให้ข้อมูลการวัดที่แม่นยำเกี่ยวกับสายพันธุ์ การเคลื่อนย้าย และการเปลี่ยนรูปซึ่งบริษัทผู้ผลิตพลังงานสามารถใช้เพื่อเพิ่มประสิทธิภาพระบบของตนและรับประกันการทำงานที่ปลอดภัย

วิศวกรรมโยธา

เทคโนโลยีการวัดด้วยแสงมีการใช้กันอย่างแพร่หลายในสาขาวิศวกรรมโยธา ช่วยให้นักวิจัยได้รับผลการวัดที่ต้องการเร็วขึ้น เชื่อถือได้มากขึ้นและคุ้มค่ามากขึ้น

เรียนรู้เพิ่มเติม

ขอบเขตการใช้งาน

การกำหนดลักษณะวัสดุ

ผลการวัด ARAMIS แบบเต็มพื้นที่ที่่แม่นยำช่วยเพิ่มความแม่นยำของพารามิเตอร์วัสดุ วิธีการประเมินผลที่มีอยู่ถูกทำให้เหมาะสมที่สุดและดังนั้นกลายเป็นความน่าเชื่อถือมากขึ้น เช่น การกำหนดการไหลและเส้นโค้งขีดจำกัดการขึ้นรูป การทดสอบวัสดุบางอย่างเป็นไปได้เนื่องจากการวัด ARAMIS ดำเนินการด้วยวิธีการแบบไม่สัมผัสและผลลัพธ์มีความละเอียดเชิงพื้นที่สูง พวกมันถูกใช้ตัวอย่างเช่นในการทดสอบแรงดึงแรงเฉือนการบีบอัดและการดัดสามจุดเช่นเดียวกับในการทดสอบความเร็วสูงและอุณหภูมิ

การทดสอบต้นแบบส่วนประกอบและชิ้นส่วนโครงสร้าง

ARAMIS ใช้สำหรับการวิเคราะห์ความแข็งการวิเคราะห์การสั่นสะเทือนการทดสอบความแข็งแรงของความล้าและการทดสอบการชน ผลการวัดเป็นพื้นฐานสำหรับการกำหนดอายุการใช้งานของผลิตภัณฑ์หรือขีดจำกัดการโหลดและการเพิ่มประสิทธิภาพเค้าโครงทางเรขาคณิต ในการทดสอบการโหลด ระบบจะบันทึกเรขาคณิตของส่วนประกอบจริงรวมถึงพฤติกรรมการเปลี่ยนรูปแบบที่ไม่ใช่เชิงเส้นและอนุญาตให้เปรียบเทียบโดยตรงกับข้อมูล FEM

การตรวจสอบความถูกต้องของการจำลองเชิงตัวเลข

เซ็นเซอร์ ARAMIS ให้ข้อมูลเกี่ยวกับคุณสมบัติของวัสดุ พฤติกรรมการเปลี่ยนรูปของส่วนประกอบและเงื่อนไขขอบเขตของการตั้งค่าการทดสอบ นี่คือพารามิเตอร์อินพุตสำหรับโมเดลจำลองรวมถึงตัวแปรเปรียบเทียบสำหรับการเพิ่มประสิทธิภาพและการตรวจสอบความถูกต้อง ซอฟต์แวร์นี้ช่วยให้สามารถนำเข้าข้อมูล FE จาก ABAQUS, PAMSTAMP, LS-DYNA และ ANSYS, AutoForm รวมถึงการจัดตำแหน่ง สามมิติ ในพื้นที่และข้อมูลการวัด

เรียนรู้เพิ่มเติม

ข้อมูลทางเทคนิคสำหรับ ARAMIS Adjustable

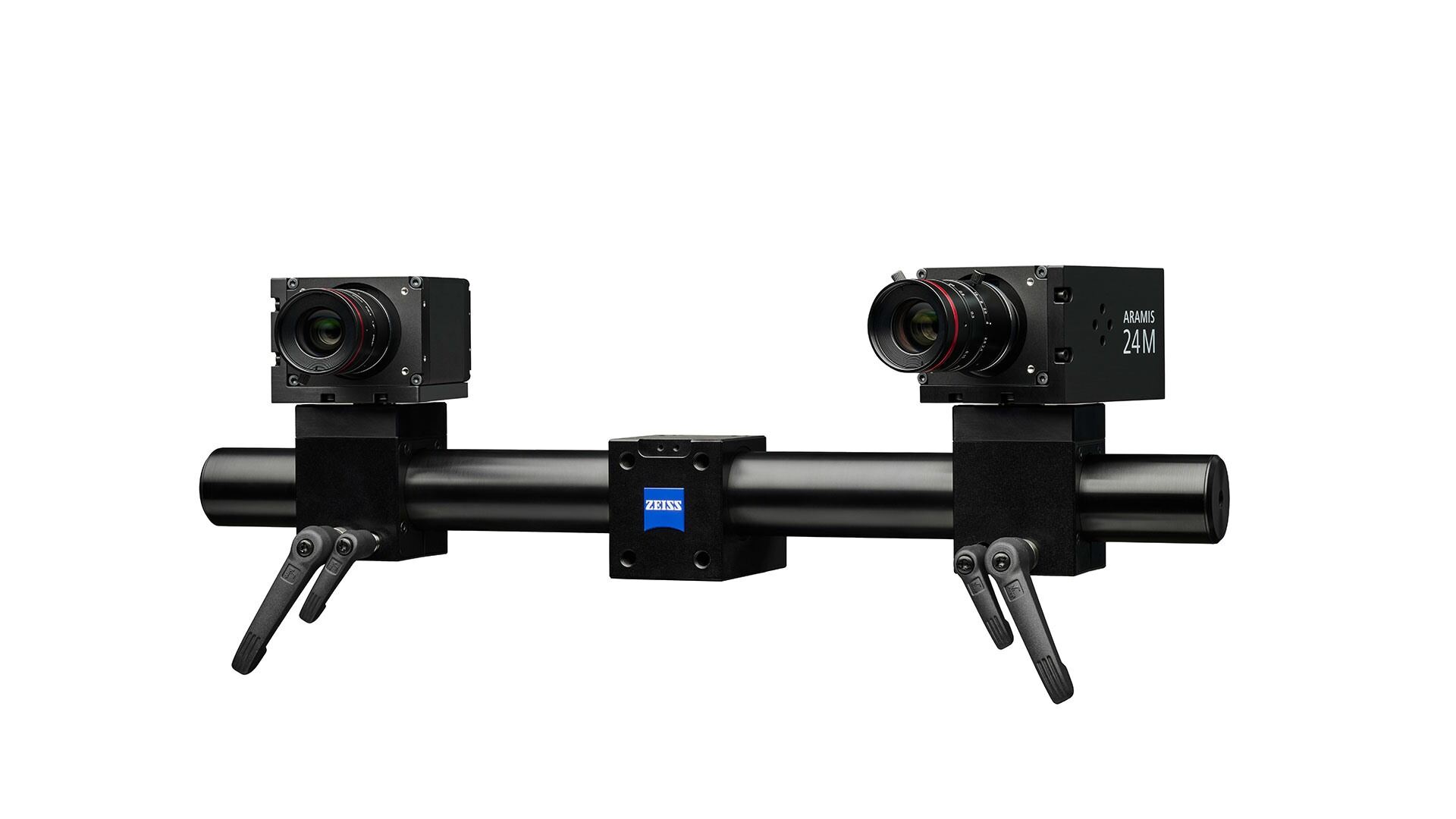

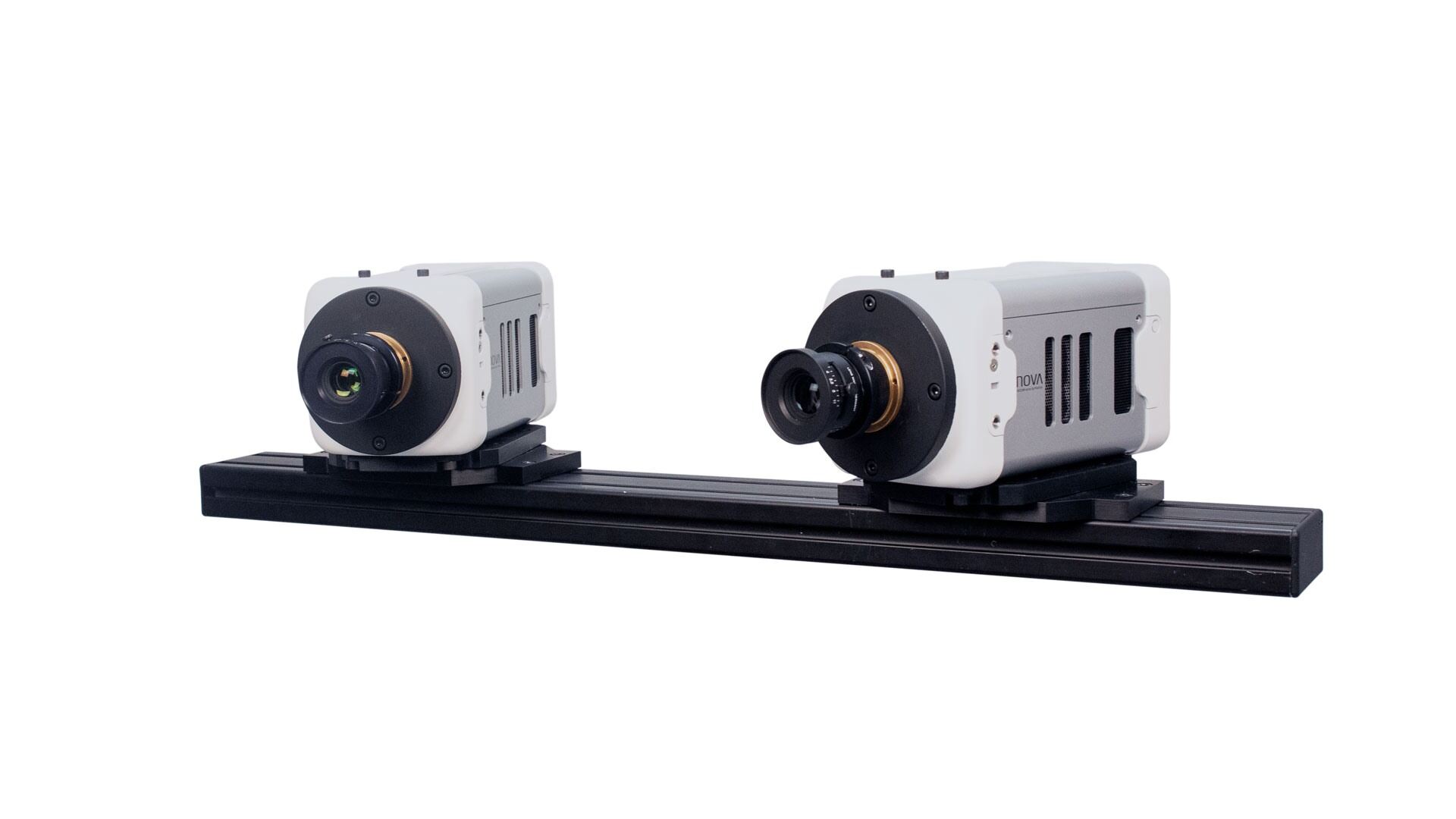

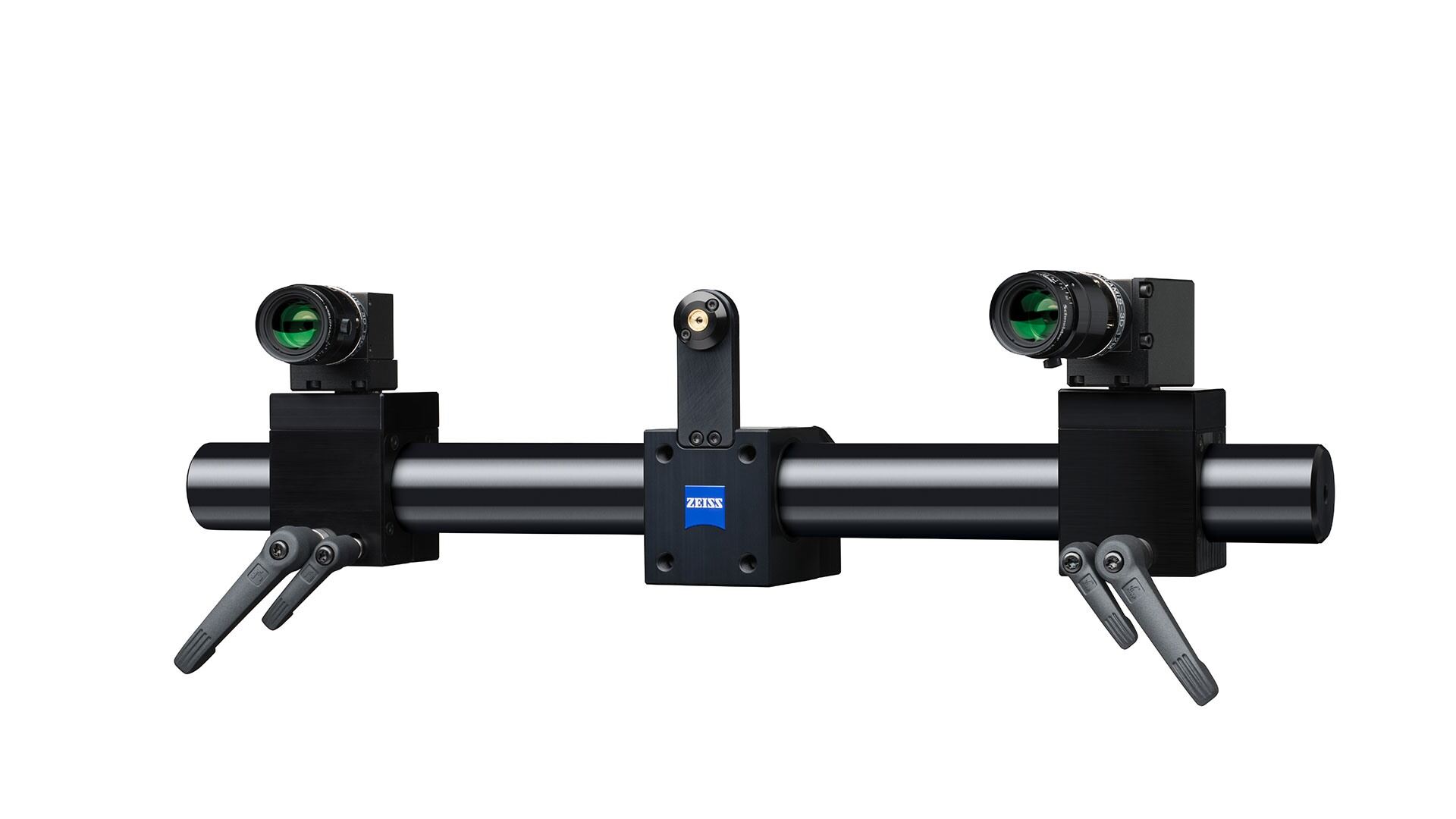

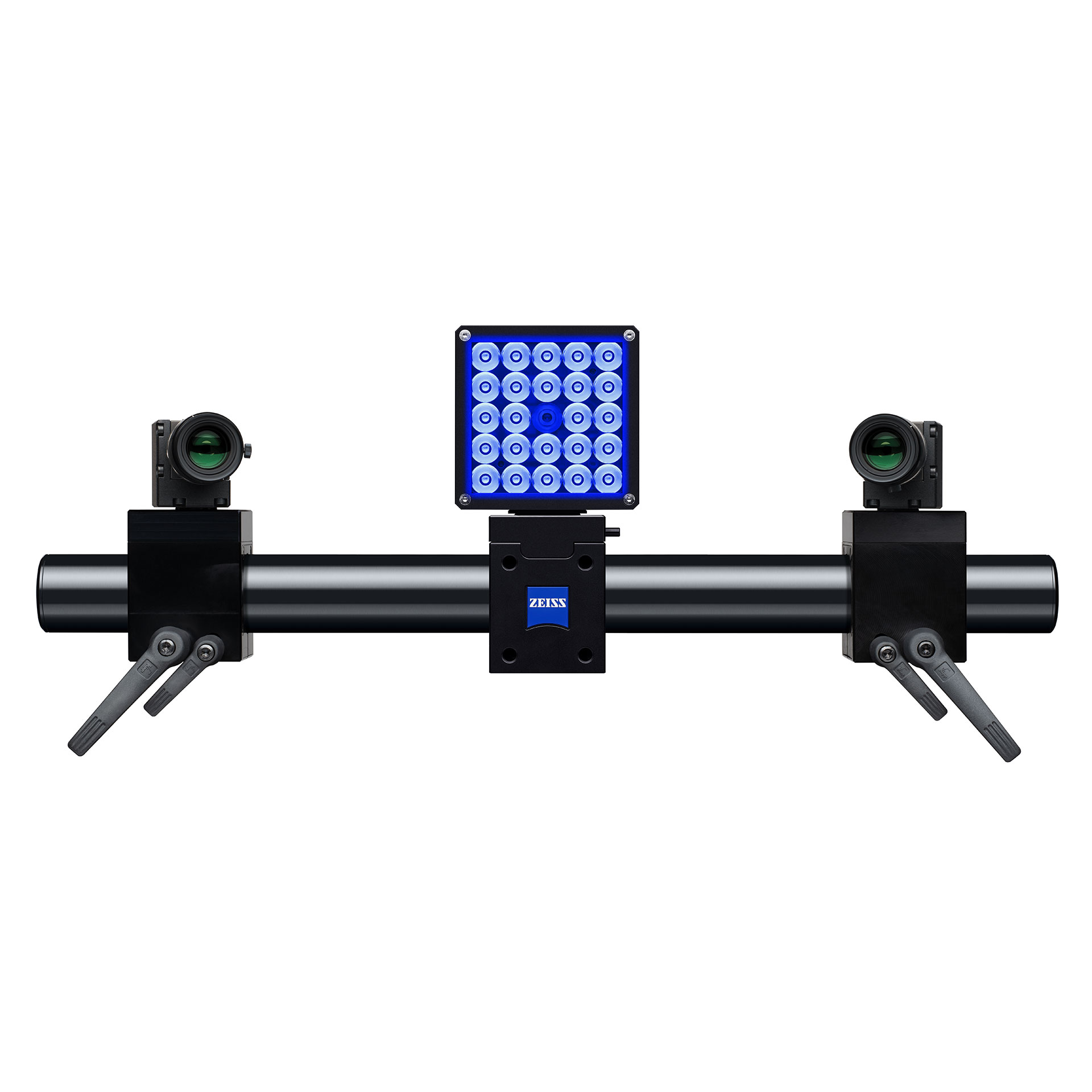

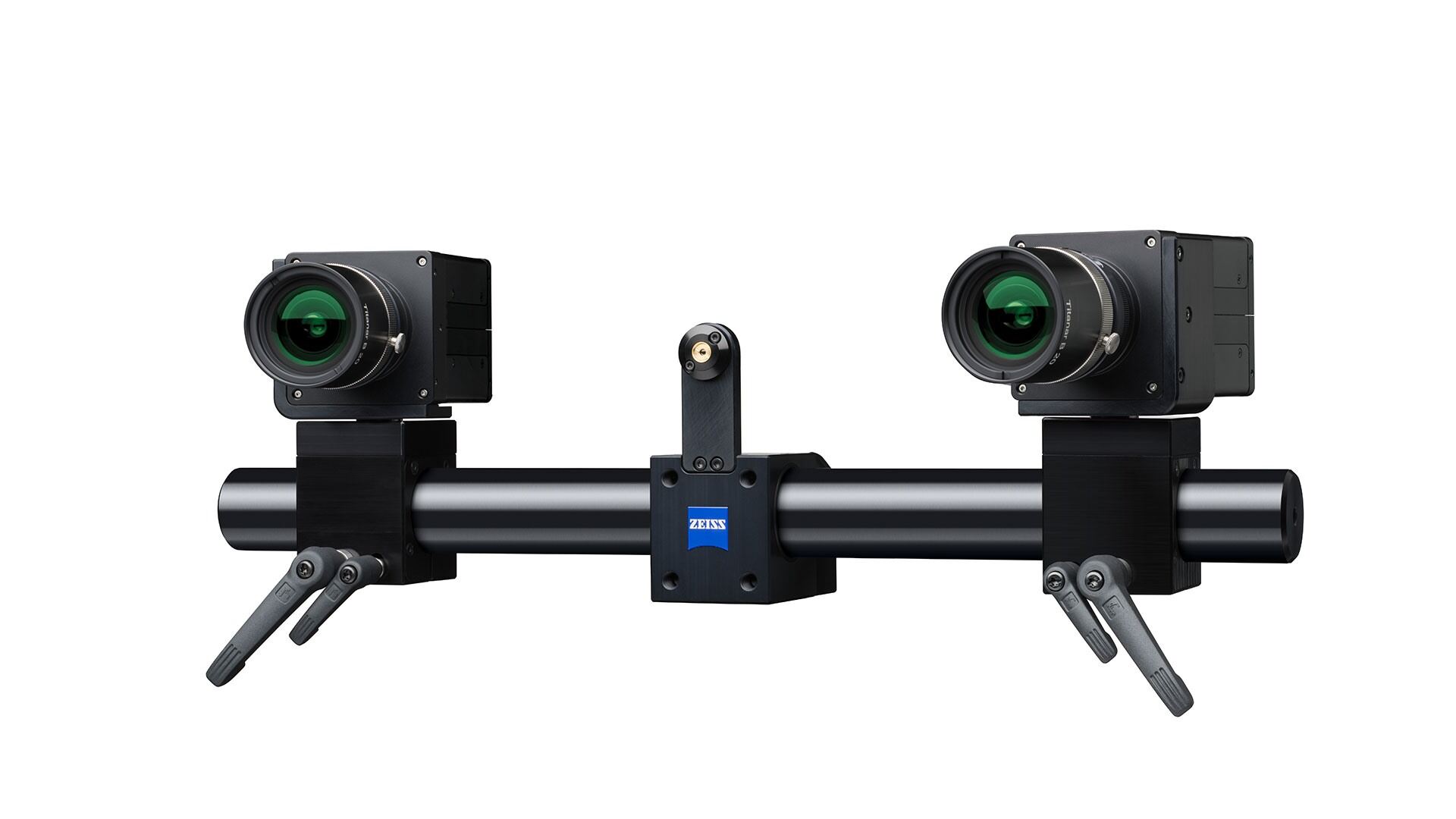

	ARAMIS Adjustable 12M (2D/3D)	ARAMIS Adjustable 24M (3D)	ARAMIS Adjustable SRX (3D)	ARAMIS High Speed (2D/3D)
หมวดหมู่
ความละเอียดของกล้อง	4096 x 3000 พิกเซล	5312 x 4448 พิกเซล	4096 x 3068 พิกเซล	1024 x 1024 พิกเซล
อัตราเฟรมสูงสุด (เฟรมต่อวินาที)	25 fps (สูงสุด 150 fps)	100 fps (สูงสุด 360 fps)	335 fps (สูงสุด 2,000 fps)	เช่น 6400 fps (สูงสุด 200,000 fps) เช่น 18,750 fps (สูงสุด 1,100,000 fps)
ปริมาณการวัดมาตรฐาน * ความยาว x ความกว้าง (มม.)	20 x 15 มม. สูงสุด 5000 x 4000 มม.	20 x 18 มม. สูงสุด 5000 x 4500 มม.	33 x 25 มม. สูงสุด 5000 x 4000 มม.	15 x 15 มม. สูงสุด 5000 x 5000 มม.
		เรียนรู้เพิ่มเติม

* สามารถรับรู้ปริมาณการวัดที่น้อยกว่าหรือมากกว่าได้ว่าเป็นโซลูชันพิเศษด้วย ARAMIS Adjustable หากคุณมีคำถามใด ๆ เกี่ยวกับโซลูชันพิเศษดังกล่าว โปรดติดต่อผู้เชี่ยวชาญของเรา
