ระบบการวัดสามมิติ

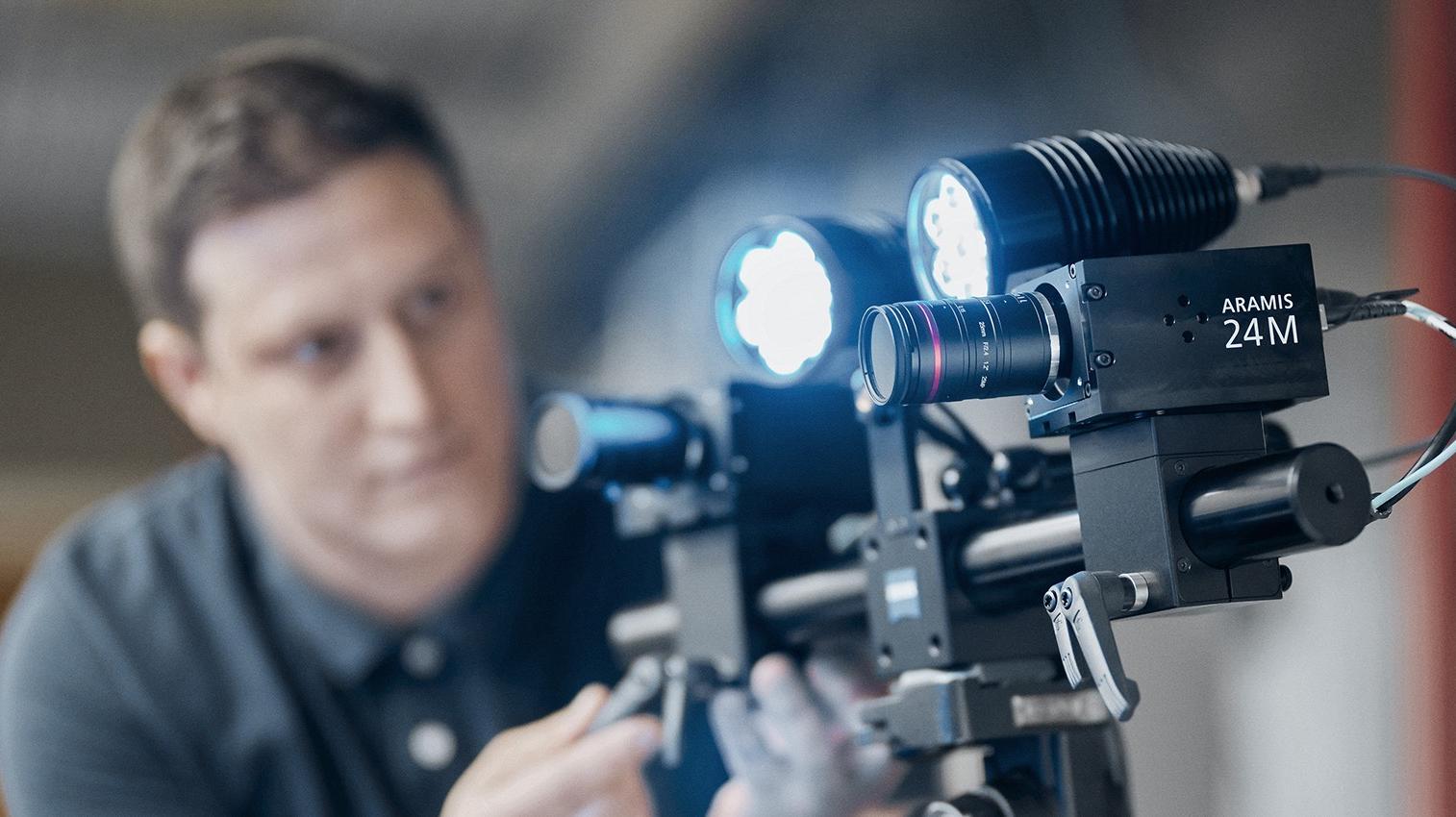

ZEISS ARAMIS Adjustable 24M

การวัดการเสียรูปและการเปลี่ยนตำแหน่งด้วยรายละเอียดระดับสูงสุด

ZEISS ARAMIS Adjustable 24M ผสมผสานเทคโนโลยีขั้นสูงเข้ากับความยืดหยุ่นสูงสุด กล้องสองตัวความละเอียด 24 ล้านพิกเซลสามารถจับภาพการเปลี่ยนตำแหน่งและการยืดตัวของพื้นผิวได้ในรายละเอียดที่เล็กที่สุดแบบ 3 มิติ สำหรับทั้งการวัดแบบจุดเดียวและการวัดแบบเต็มพื้นที่

การวัดความละเอียดสูง
เซนเซอร์ทดสอบรุ่นใหม่
การได้มาซึ่งข้อมูลที่มีประสิทธิภาพ

การวิเคราะห์การเสียรูปด้วยรายละเอียดระดับสูงสุด

ศึกษาการเสียรูปของอุปกรณ์ที่กำลังทดสอบได้อย่างละเอียด

ตัวเลือกอัจฉริยะ

สำหรับเก็บข้อมูลแบบออปติคอล

ไม่ว่าคุณจะตรวจวัดชิ้นงานทดสอบแรงดึงหรือชิ้นส่วนโครงสร้าง ZEISS ARAMIS Adjustable 24M พร้อมปรับเปลี่ยนการทำงานให้เข้ากับขนาดของวัตถุและระดับไดนามิกของการทดสอบเชิงกลอย่างสมบูรณ์แบบ ด้วยโหมดการบันทึกภาพที่แตกต่างกันถึง 4 รูปแบบ

ความละเอียดสูง

ในมิติด้านพื้นที่และเวลา

ด้วยการผสมผสานที่เป็นเอกลักษณ์ระหว่างความละเอียดเฉพาะจุด (Local resolution) และอัตราการบันทึกภาพที่สูง เซนเซอร์รุ่นนี้มอบผลลัพธ์ที่แม่นยำสำหรับการทดสอบเชิงกลที่หลากหลาย และตอบโจทย์ความต้องการที่ซับซ้อนในงานวิจัยและพัฒนา

เพิ่มประสิทธิภาพการทำงานร่วมกัน

ด้วยผลการทดสอบที่เข้าใจง่าย

เข้าใจผลการทดสอบได้ง่ายขึ้น ด้วยการแสดงภาพการกระจายตัวของการยืดตัวและการย้ายที่ในรูปแบบที่เข้าใจง่าย วิศวกรจำลอง วิศวกรทดสอบ และวิศวกรออกแบบทำงานร่วมกันอย่างใกล้ชิด

รับข้อมูลเชิงลึกเพิ่มเติม

ผ่านข้อมูลความละเอียดสูง

ความละเอียดเชิงพื้นที่สูงของเซนเซอร์ช่วยให้สามารถรับพิกัดสามมิติได้มากขึ้นต่อพื้นที่การวัด ความละเอียดเช่นนี้ให้ข้อมูลเพิ่มเติมเกี่ยวกับพื้นที่หรือโครงสร้างที่ละเอียดอ่อน และช่วยให้คุณสามารถวัดวัตถุขนาดใหญ่ (> 500 มม.) ที่ระยะห่างที่สั้นลงได้

การผสานการทำงานอย่างไร้รอยต่อ

ระหว่างฮาร์ดแวร์และซอฟต์แวร์

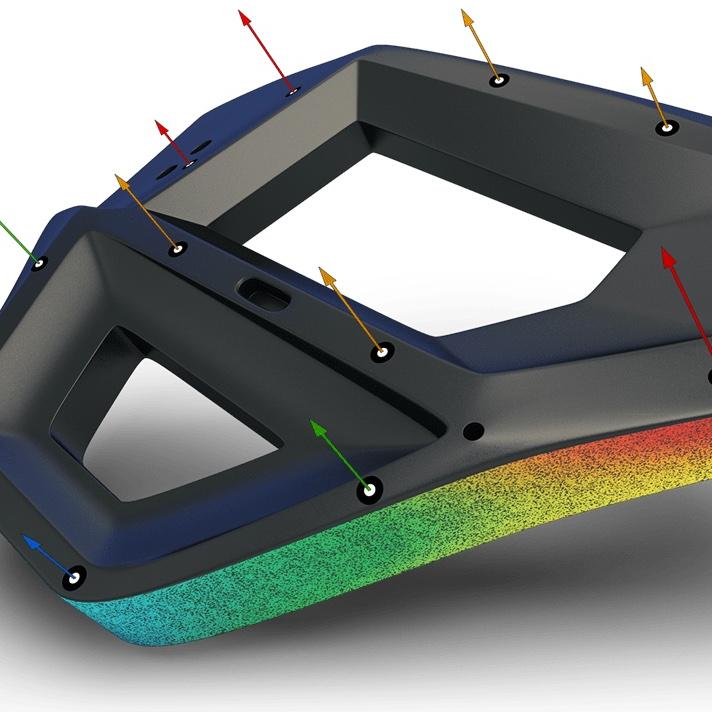

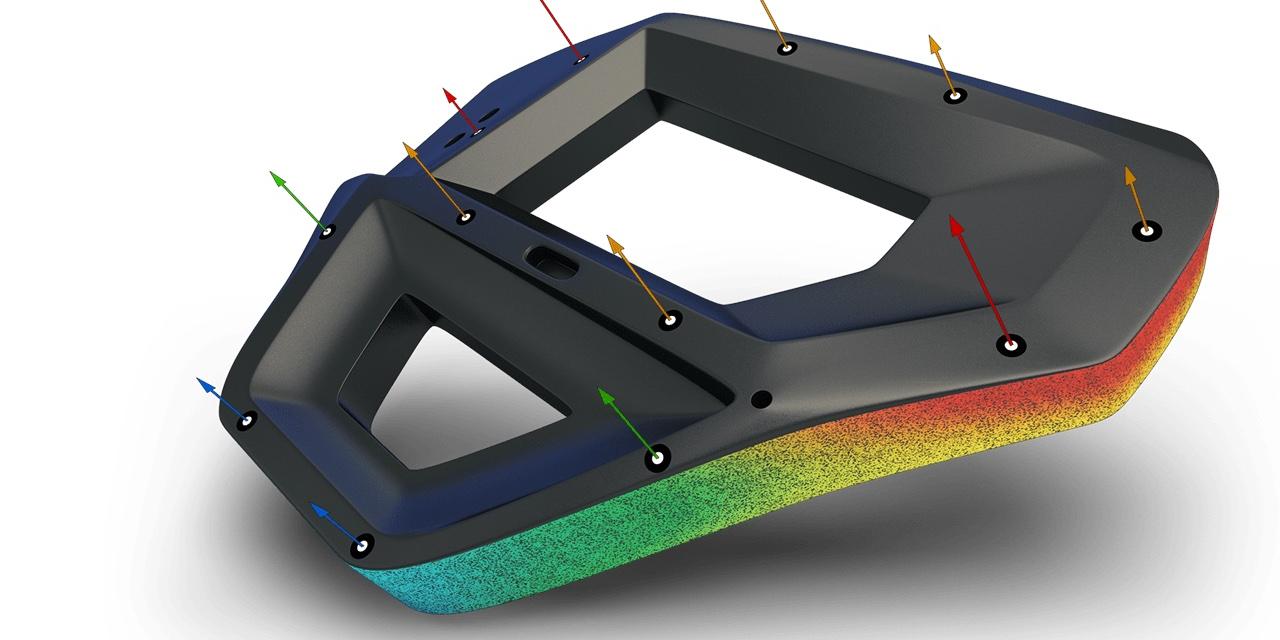

ZEISS CORRELATE คือตัวเลือกที่เหมาะสมสำหรับระบบ ZEISS ARAMIS Adjustable 24M การใช้งานร่วมกันนี้ช่วยให้สามารถบันทึก วิเคราะห์ และรายงานผลลัพธ์จากการทดสอบทางกลของวัสดุ ส่วนประกอบ และโครงสร้างได้

เรียนรู้เพิ่มเติมเกี่ยวกับ ZEISS CORRELATE

เซนเซอร์ทดสอบ 3 มิติรุ่นใหม่

ความยืดหยุ่นมากขึ้นเพื่อตอบสนองความต้องการในการทดสอบของคุณ

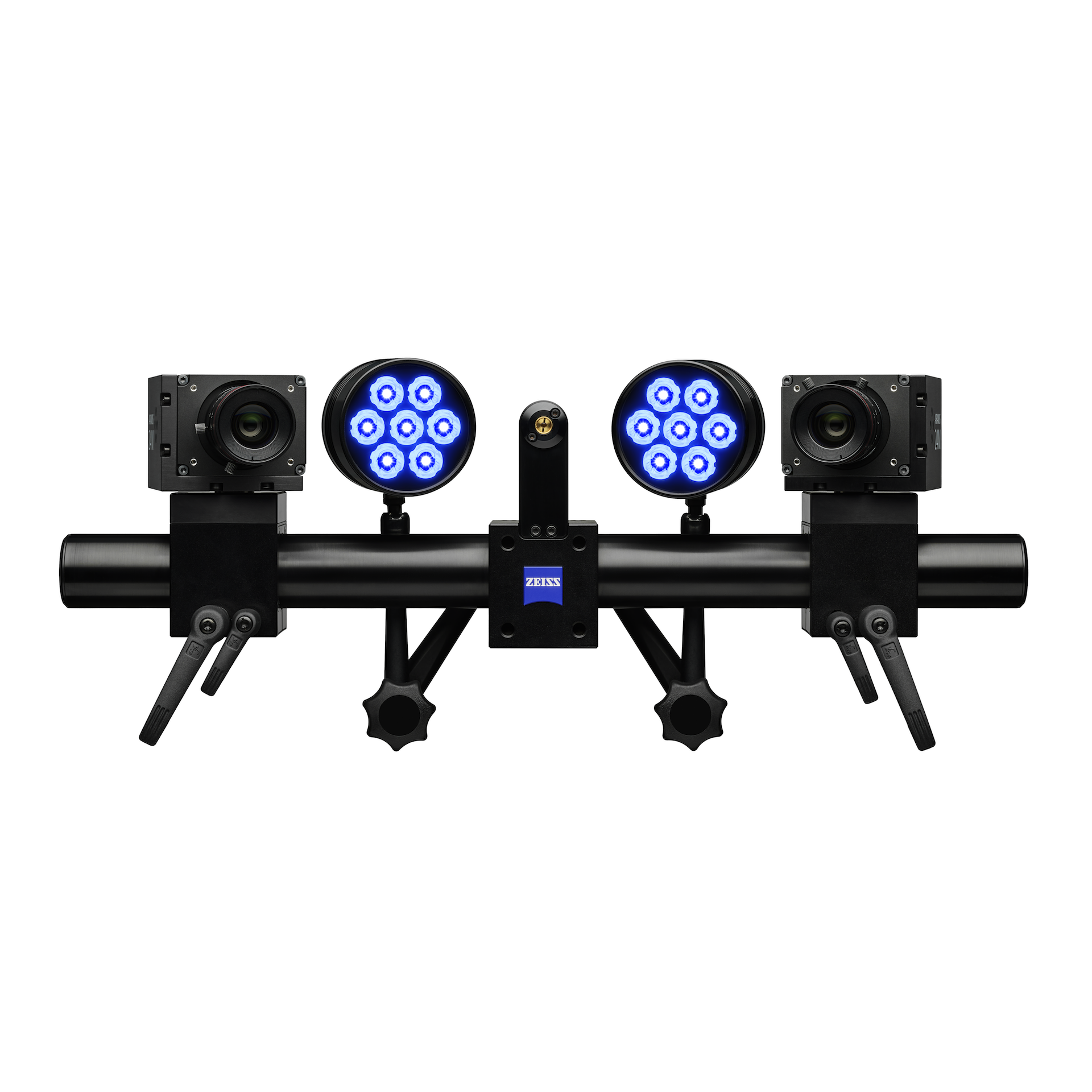

ฮาร์ดแวร์ทรงประสิทธิภาพของเซนเซอร์ ZEISS ARAMIS Adjustable 24M พร้อมรับมือกับความท้าทายของคุณในด้านการทดสอบทางกล ชิปกล้องแบบ Backside-illuminated มอบความไวต่อแสงที่ดีเยี่ยม ขณะที่ส่วนประกอบใยแก้วนำแสง (Fiber optic) ช่วยให้อัตราการรับ-ส่งข้อมูลอยู่ในระดับสูง

อเนกประสงค์

ZEISS ARAMIS Adjustable 24M ที่สามารถปรับได้มีอัตราเฟรม 100 เฟรมต่อวินาที (fps) ที่ความละเอียดกล้องเต็มรูปแบบ อย่างไรก็ตามสามารถเพิ่มเป็น 360 fps ด้วยโหมดเฟรมเพิ่มเติมสี่โหมด เมื่อใช้ร่วมกับการออกแบบโมดูลาร์ระบบสามารถปรับให้เข้ากับงานวัดได้หลากหลาย
ทนทาน

สายเคเบิลใยแก้วนำแสงที่มีน้ำหนักเบาและยืดหยุ่นของเซนเซอร์รวมถึงส่วนประกอบของโครงข่ายเกรดอุตสาหกรรม ช่วยให้การประมวลผลข้อมูลการวัดเป็นไปอย่างรวดเร็วและเชื่อถือได้ ระบบจึงมีอัตราการรับส่งข้อมูลสูงและไม่ไวต่อการรบกวนทางแม่เหล็กไฟฟ้า
เชื่อถือได้

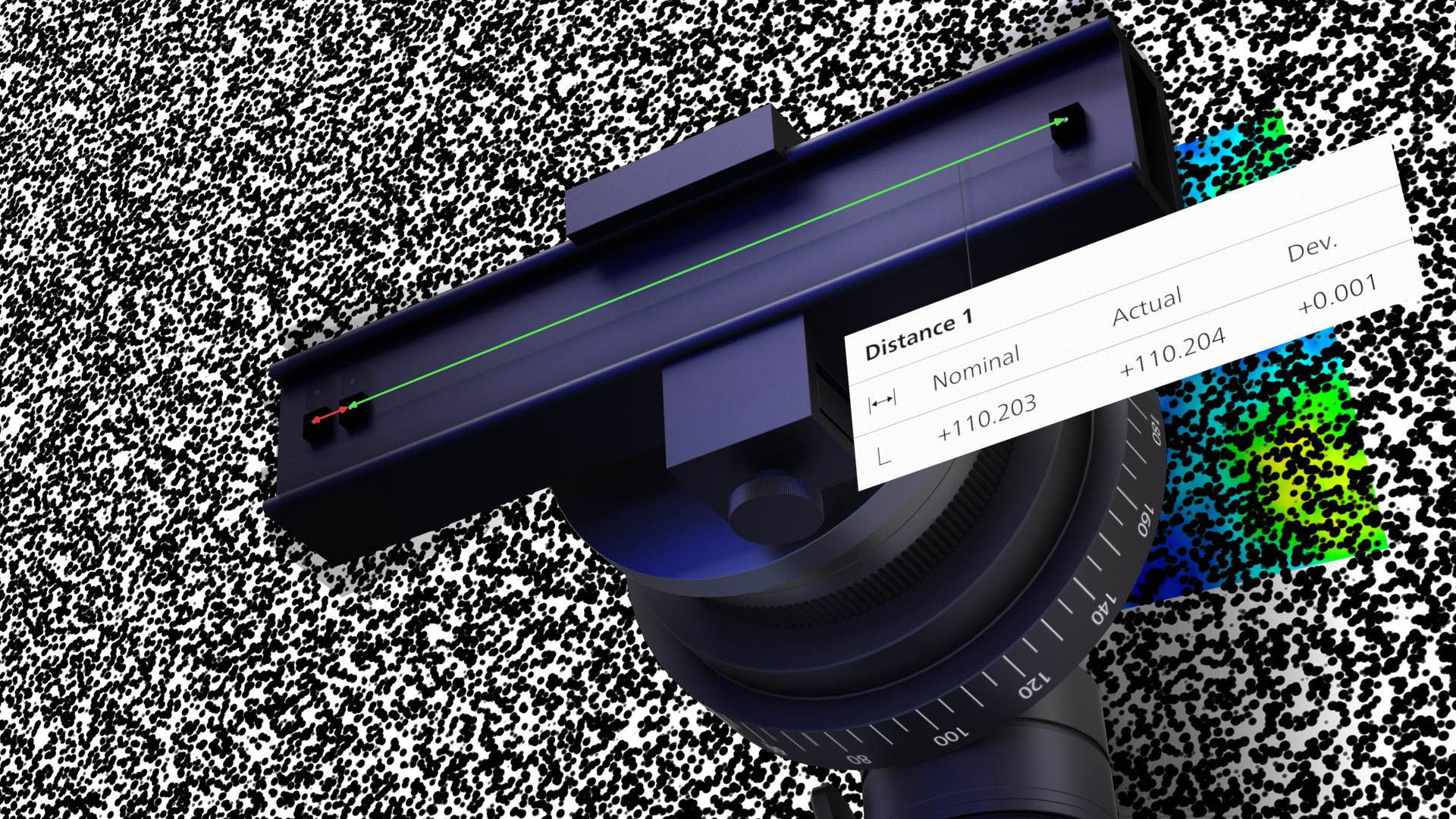

ขั้นตอนการยอมรับเป็นไปตามมาตรฐาน VDI 2634-1 และ 2626 และเป็นส่วนสำคัญของกระบวนการส่งมอบระบบ ZEISS ARAMIS Adjustable 24M ออกจากโรงงาน เพื่อประสิทธิภาพที่ลูกค้าไว้วางใจได้

แม่นยำและหลากหลายสำหรับการวิจัยและพัฒนา

การผสมผสานที่เป็นเอกลักษณ์ของความละเอียดเชิงพื้นที่สูงอัตราการรับภาพที่รวดเร็วและการออกแบบโมดูลาร์มีความยืดหยุ่นสูงสุดในการจัดการงานวัดที่หลากหลาย นี่เป็นสิ่งสำคัญเมื่อข้อกำหนดสำหรับเซนเซอร์เปลี่ยนแปลงอย่างรวดเร็วในการวิจัยและพัฒนา

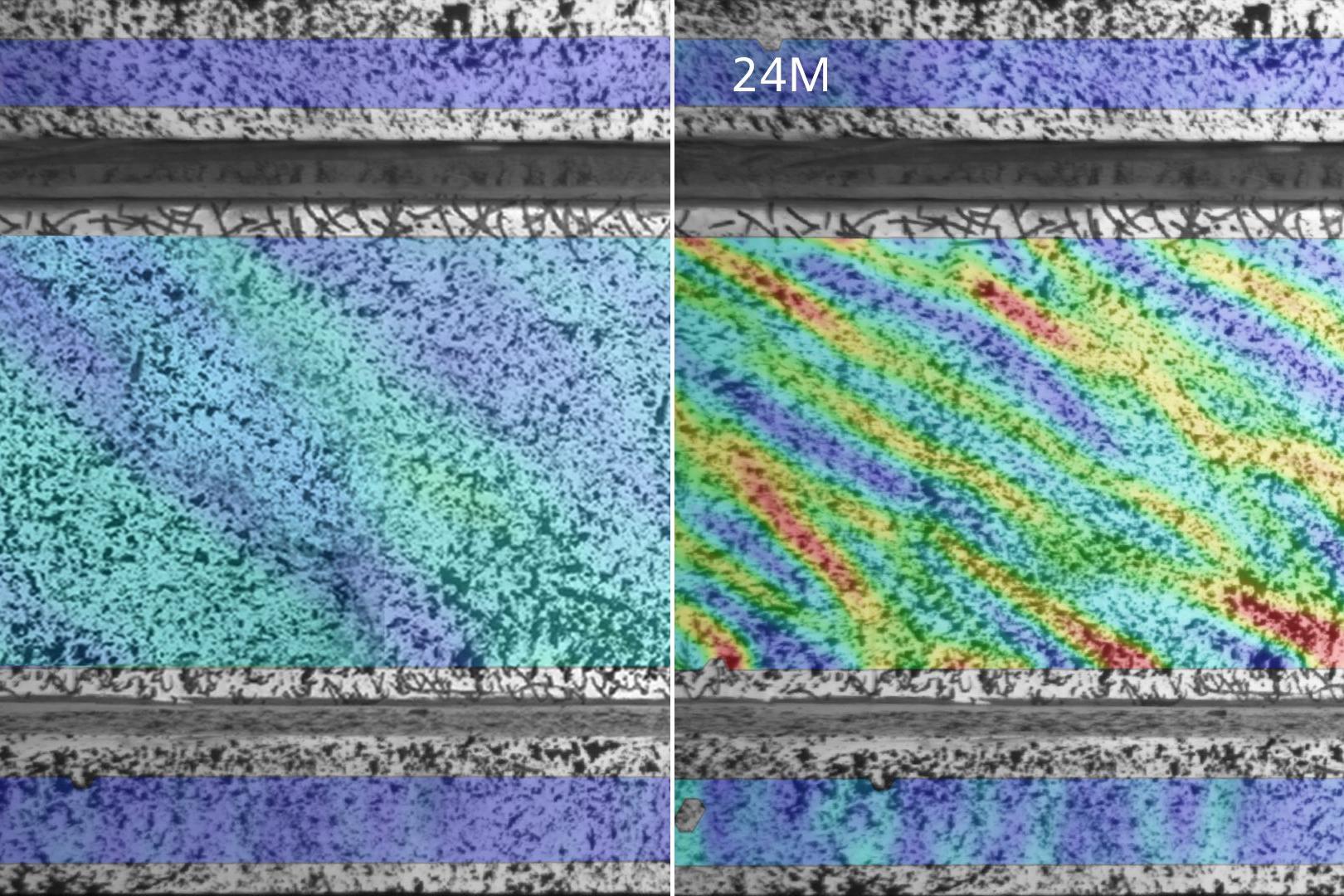

วิศวกรรมโยธา

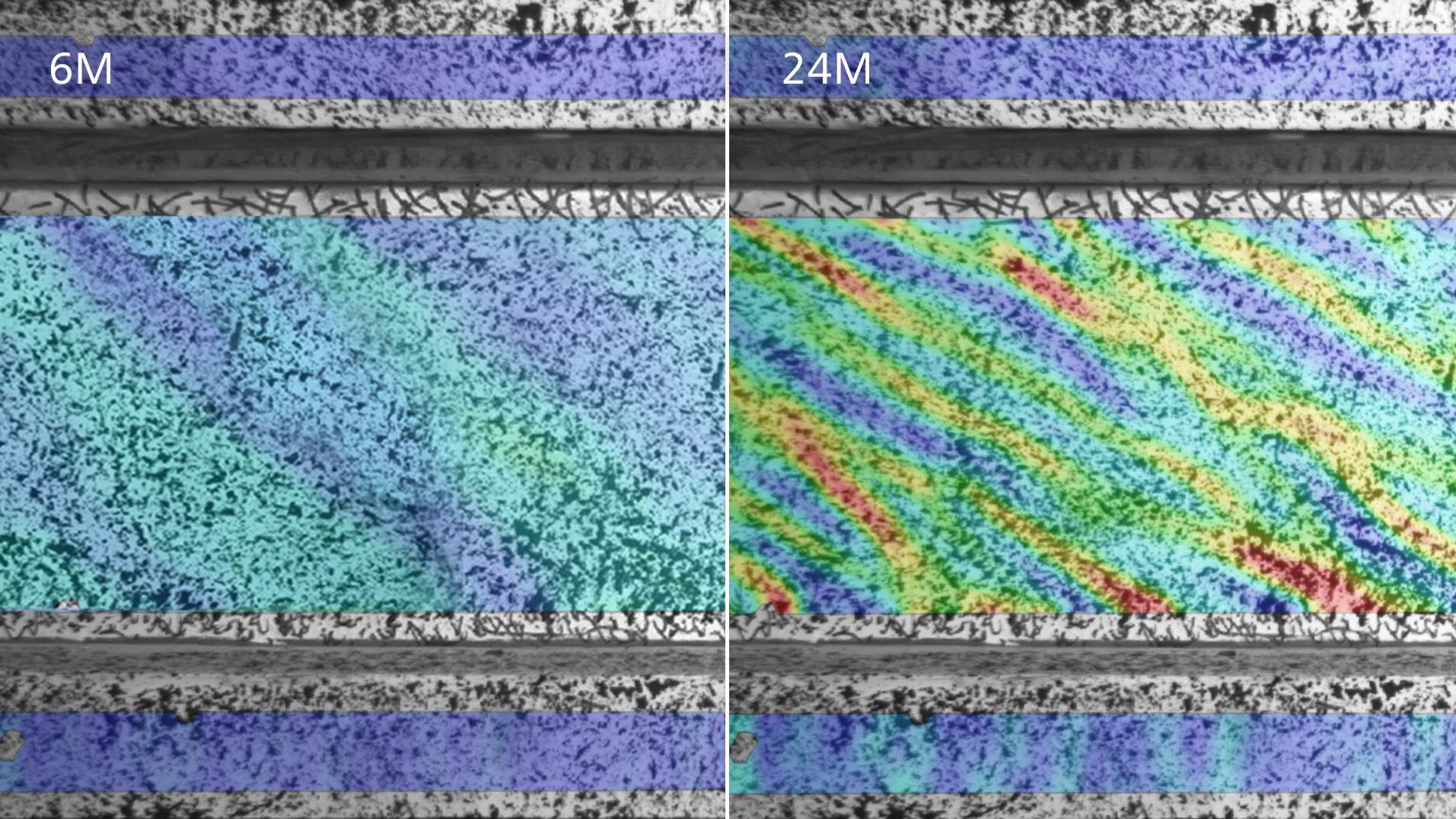

ในด้านการจำแนกลักษณะวัสดุเซนเซอร์จะกำหนดพารามิเตอร์ของวัสดุได้อย่างน่าเชื่อถือและลงทะเบียนแม้แต่รอยแตกที่เล็กที่สุดที่เกิดขึ้นก่อนที่วัสดุจะล้มเหลว ในระหว่างการพัฒนารอยร้าวและการวิเคราะห์การเปิดรอยร้าวของส่วนประกอบขนาดใหญ่ที่มีความเค้นต่ำความละเอียดเชิงพื้นที่สูงช่วยให้การวิเคราะห์การเปลี่ยนแปลงโครงสร้างในรายละเอียดในช่วงต้น

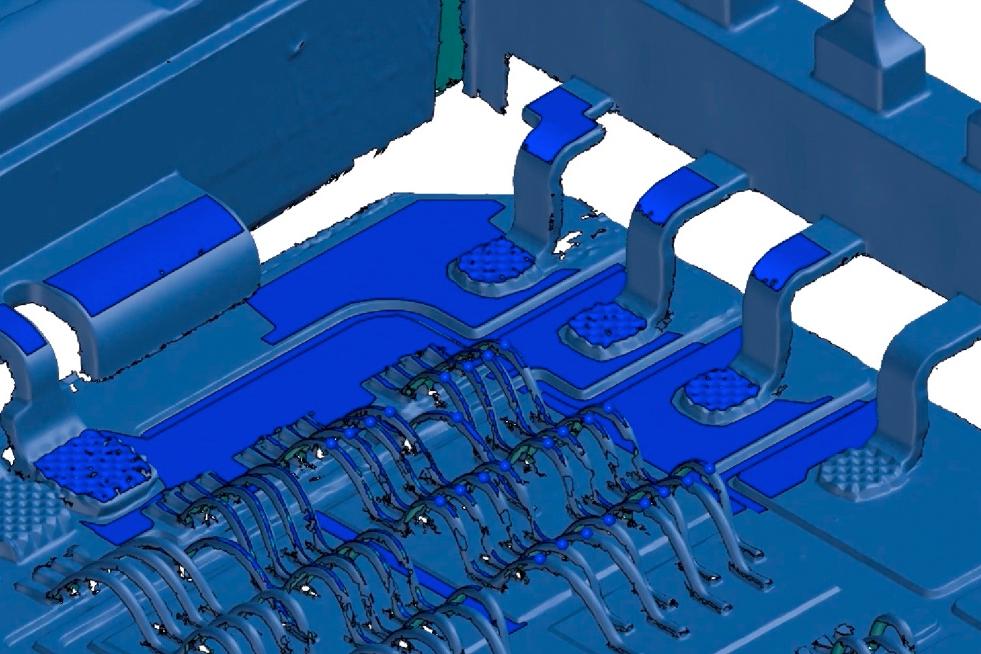

อิเล็กทรอนิกส์

เมื่อเปรียบเทียบกับเซนเซอร์ที่มีความละเอียดต่ำข้อมูลเพิ่มเติมถูกสร้างขึ้นบนพื้นที่การวัดเดียวกันทำให้สามารถคำนวณการเคลื่อนย้ายหรือการยืดตัวได้แม่นยำยิ่งขึ้น ดังนั้นแม้แต่ตัวอย่างและส่วนประกอบขนาดเล็ก (2 -50 มิลลิเมตร) ก็สามารถวัดได้ด้วยรายละเอียดระดับสูงสุดเพื่อวิเคราะห์พฤติกรรมของชิ้นส่วนอิเล็กทรอนิกส์ภายใต้ภาระความร้อน

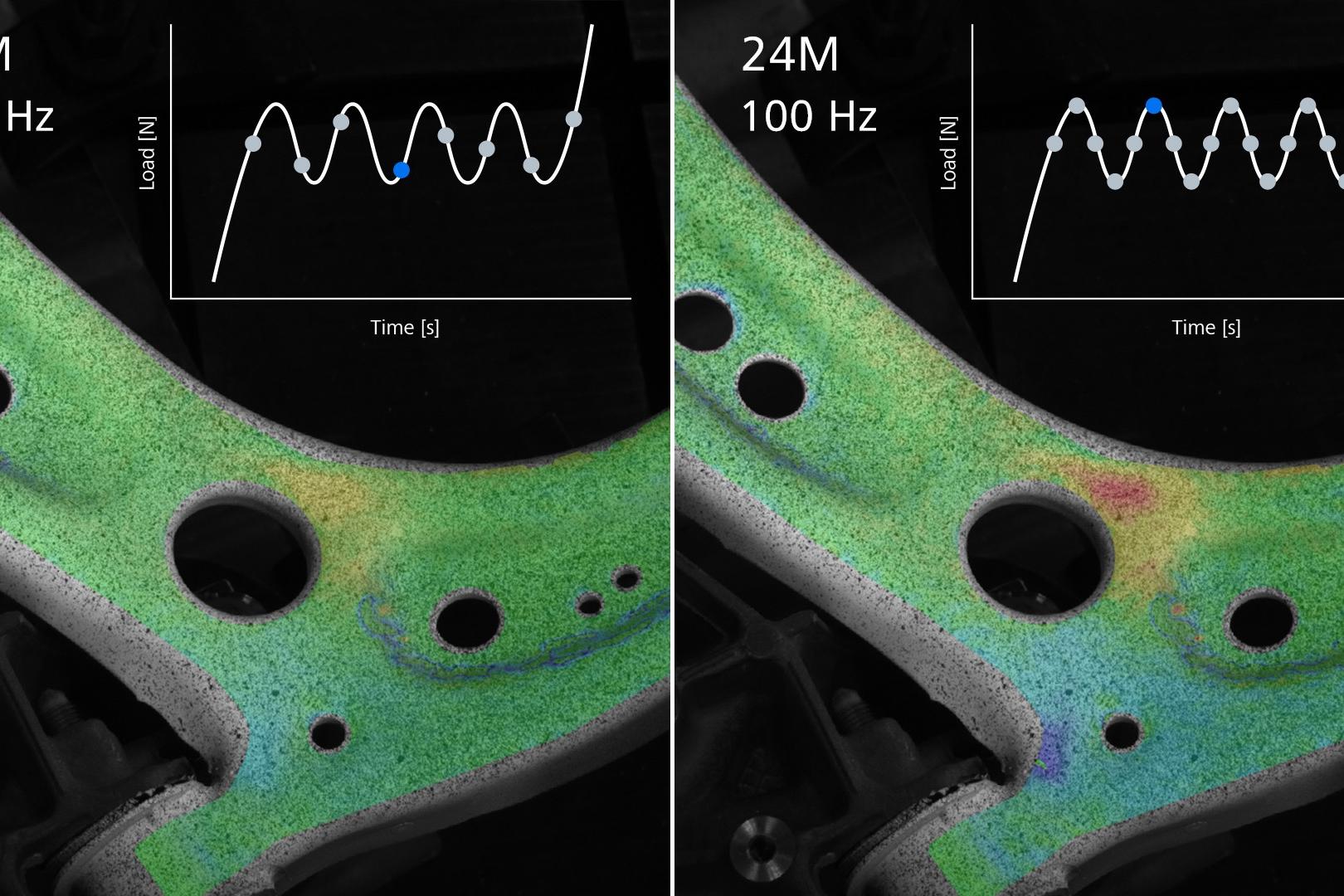

ยานยนต์

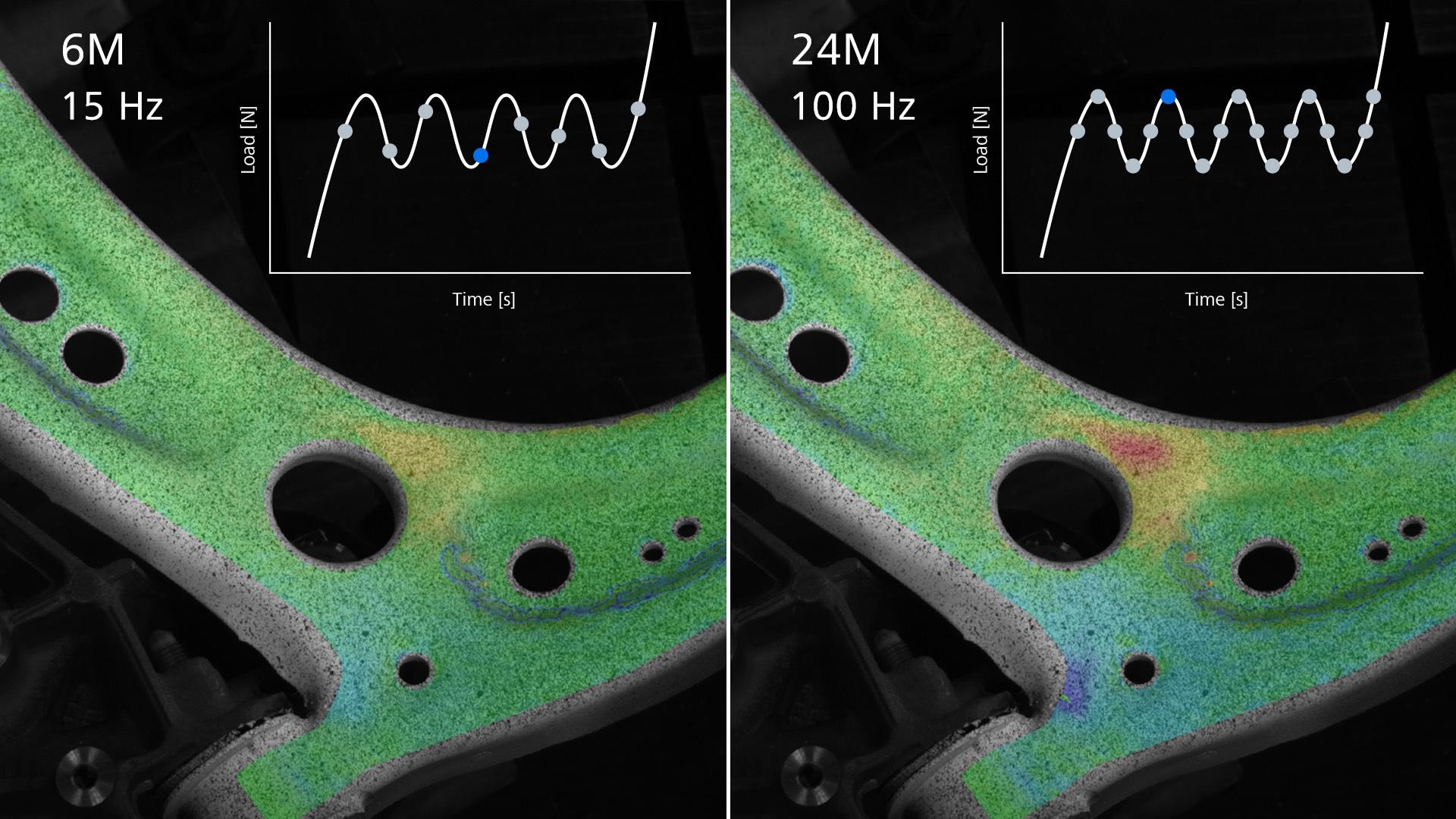

ในบริบทของการทดสอบความล้าของส่วนประกอบที่มีขนาดใหญ่กว่า (>500 มม.) ที่มีความเค้นต่ำ ZEISS ARAMIS Adjustable 24M ช่วยให้สามารถกำหนดหาการเปลี่ยนรูปที่แรงสูงสุดได้แม่นยำยิ่งขึ้นและบันทึกรายละเอียดชั่วคราวของการเคลื่อนย้าย
