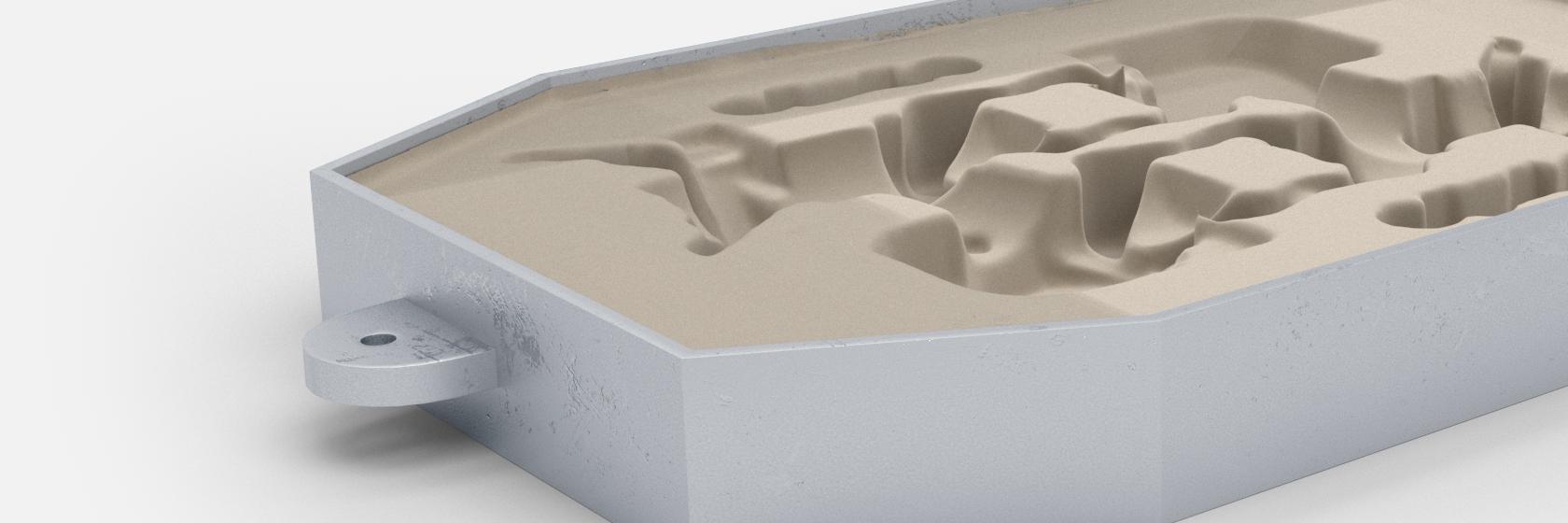

การทำแม่พิมพ์/การทำแกน

การวัดชิ้นงานแม่พิมพ์และแกนพิมพ์ เช่น ที่ทำจากทรายหรือเซรามิก เป็นสิ่งสำคัญในการรับรองคุณภาพของกระบวนการผลิต ข้อมูลการวัดแม่พิมพ์และแกนจากระบบ ZEISS ATOS ช่วยให้การวิเคราะห์การประกอบแบบเสมือนจริงของครึ่งหนึ่งและแกน ซึ่งนำไปใช้เพื่อตรวจสอบพื้นผิวการแยกส่วนสำหรับการชดเชย ความพอดีครึ่งหนึ่งของแม่พิมพ์ และรูปแบบ รวมทั้งระยะห่างของแกน ในการหล่อแบบลงทุน ความหนาของผนังแม่พิมพ์เซรามิกสามารถตรวจสอบได้เพื่อประเมินคุณภาพของแม่พิมพ์และการเกิดครีบโลหะส่วนเกิน

การใช้งาน

• ความพอดีครึ่งหนึ่งของแม่พิมพ์
• การวิเคราะห์ค่าเผื่อของแกนและลวดลายแกน
• การประกอบเสมือนจริง/การระบุตำแหน่งดาย
• การตรวจสอบแม่พิมพ์และแกน

ข้อมูล 3 มิติช่วยลดเวลาในการทำงานซ้ำด้วยคุณภาพชิ้นส่วนที่ดีขึ้น นอกจากนี้ มาตรวิทยาแบบออปติคอลยังช่วยรับประกันความหนาของผนังและโครงสร้างการระบายความร้อน เช่น แจ็กเก็ตระบายความร้อนด้วยน้ำและท่อระบายความร้อน ข้อมูลการวัด 3 มิติให้ข้อมูลสำหรับการวิเคราะห์สาเหตุหลักเพื่อหลีกเลี่ยงข้อบกพร่องและรอยแตกในแกนเซรามิกในระหว่างการขึ้นรูปด้วยขี้ผึ้ง การตรวจสอบแกนและแม่พิมพ์ทรายทำหน้าที่ในการควบคุมการสึกหรอและการวิเคราะห์แผ่นลวดลายและเครื่องมือ
