ZEISS LineScan

การใช้ Point Cloud ที่ความเร็วของแสง

ZEISS LineScan คือเครื่องมือที่ตอบโจทย์เมื่อต้องการจับภาพพื้นผิวทั้งหมดของชิ้นงานโดยการใช้ Point Cloud ไม่ว่าจะเป็นการเปรียบเทียบกับชุดข้อมูล CAD ที่มีอยู่หรือสำหรับการสร้างแบบจำลอง CAD ใหม่

การสแกนได้อย่างรวดเร็ว และครอบคลุมช่วยเพิ่มผลผลิต
มีตัวเลือกเซ็นเซอร์ขนาดใหญ่ที่มีช่วงการวัดและความแม่นยำที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย

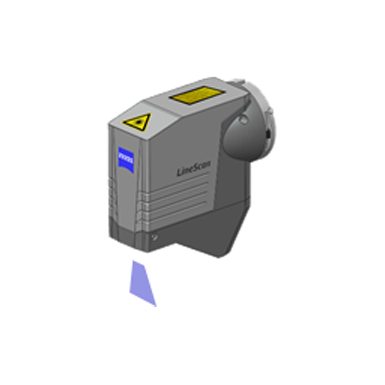

ZEISS LineScan 2-8 เป็นเครื่องสแกนแบบเซ็นเซอร์เส้นเดียวที่แม่นยำที่สุดในโลกที่ใช้งานในเครื่อง CMM และรับประกันผลการวัดที่มีความโดดเด่น
การผสานรวมซอฟต์แวร์ที่มีประสิทธิภาพใน ZEISS CALYPSO - เพื่ออินเทอร์เฟซผู้ใช้ที่เป็นมาตรฐานและใช้งานง่าย

ประโยชน์

ผลผลิตที่มากขึ้น
เซ็นเซอร์ช่วยให้สามารถจับข้อมูลโครงสร้างพื้นผิวได้อย่างรวดเร็วและครบถ้วน พร้อมกับความหนาแน่นของจุดที่สูง ซึ่งทำให้สามารถลดเวลาในการวัดได้ถึง 70% สิ่งนี้เพิ่มผลผลิตได้เป็นอย่างมาก

ความยืดหยุ่น
เซ็นเซอร์ที่ออกแบบเฉพาะสำหรับการใช้งานแต่ละประเภทช่วยสนับสนุนผู้ปฏิบัติงานอละทำให้การวัดง่ายขึ้น สามารถเลือกลงทุนเฉพาะในเซ็นเซอร์ที่เหมาะกับการใช้งานมากที่สุด

ความน่าเชื่อถือของข้อมูลที่ได้จากการวัด
ผู้ใช้งานเชื่อถือในผลการวัดของตนเองได้ เนื่องจากภาพที่มีความละเอียดสูงและแม่นยำ สิ่งนี้ช่วยลดการทำซ้ำ ซึ่งส่งผลให้ช่วยลดต้นทุนของชิ้นส่วน และเพิ่มประสิทธิภาพของเครื่องจักรเนื่องจากใช้เวลาในการวัดน้อยลง

ความสะดวกในการใช้งานที่ยอดเยี่ยม
ไม่มีการเปลี่ยนแปลงวิธีการทำงานของผู้ใช้: จะมีการแสดงการประเมินพร้อมกับการประเมินรูปทรงมาตรฐานในรายงาน ผู้ใช้จะได้รับความเป็นไปได้ในการวัดที่หลากหลายมากขึ้นด้วย ZEISS CALYPSO

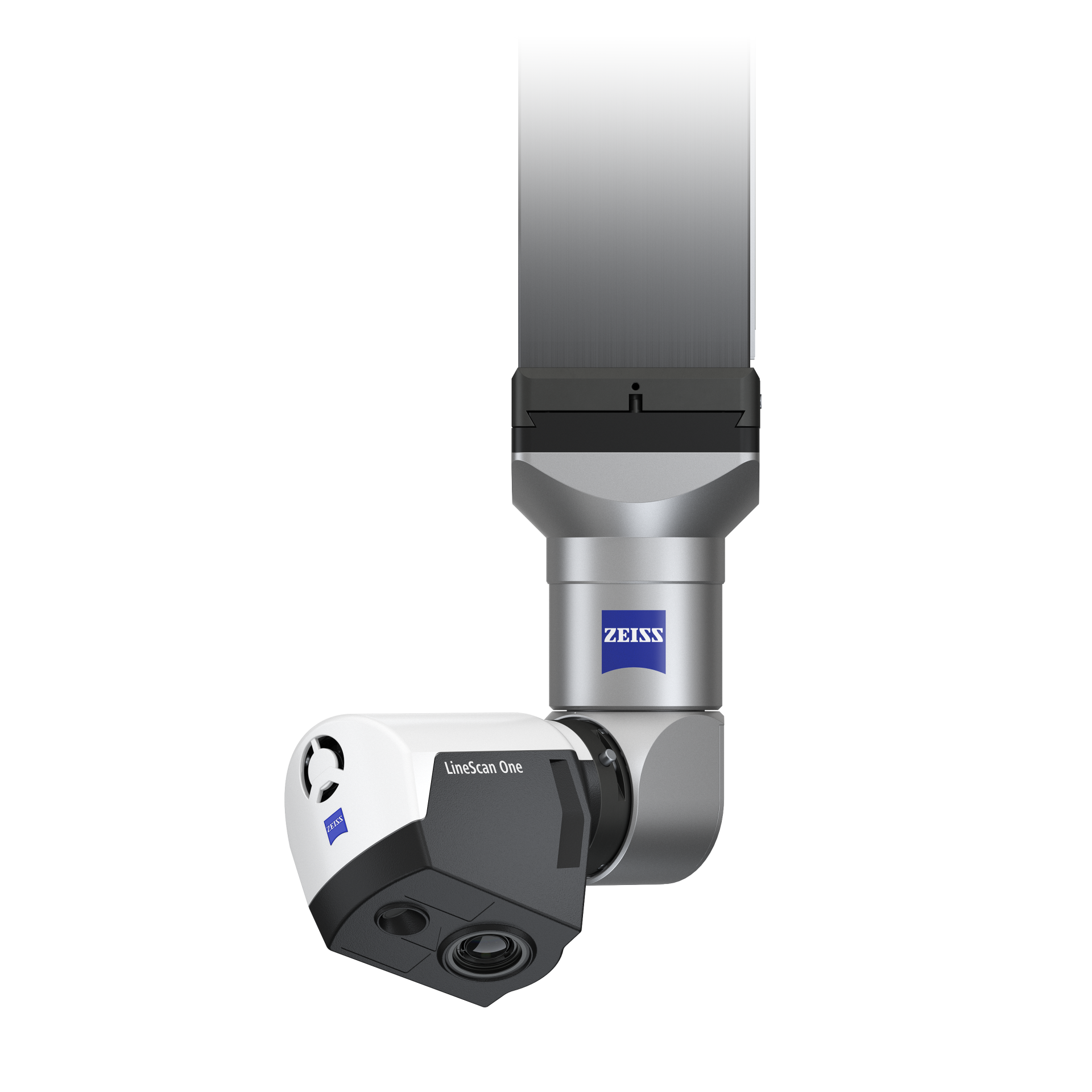

ZEISS LineScan One

ZEISS LineScan One เป็นการเริ่มต้นสู่เทคโนโลยีการวัดทางแสงสำหรับการวัดพื้นผิวที่ไม่มีลักษณะทางเรขาคณิตที่กำหนดอย่างครบถ้วนและมีประสิทธิภาพ เซ็นเซอร์เลเซอร์ไตรแองเกิลเลชันจะจับข้อมูลจุดจำนวนมากเพื่อเปรียบเทียบรูปทรงที่กำหนดกับรูปทรงที่แท้จริงอย่างแม่นยำ

ความแม่นยำสูง (20 ไมครอน)
เร็วมาก (232 960 จุดต่อวินาที)
สามารถใช้งานร่วมกับซอฟต์แวร์ ZEISS CALYPSO ได้สำหรับอินเทอร์เฟซที่ใช้งานง่ายแบบเดียว

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

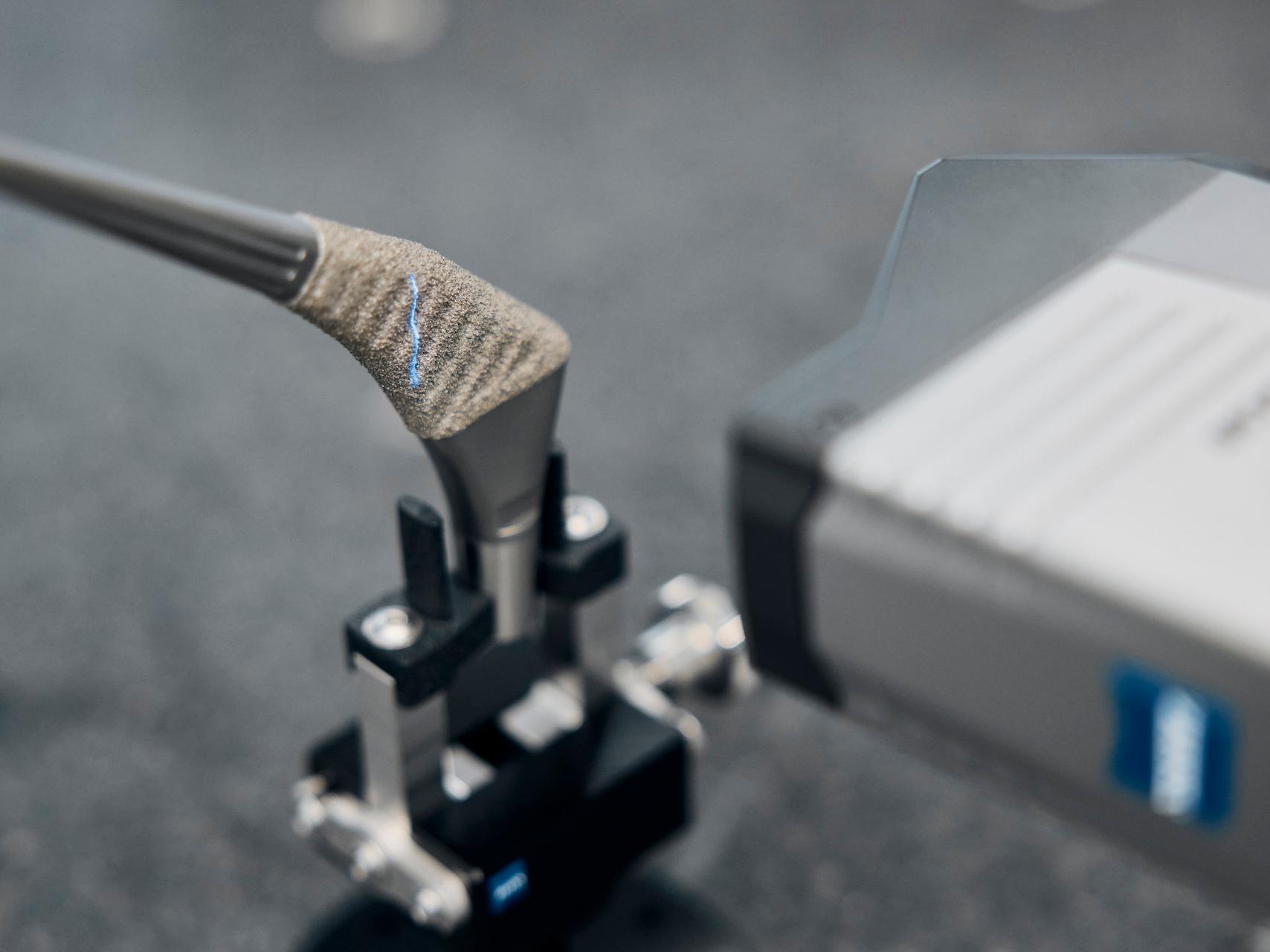

ตัวอย่างการใช้งาน

จุดแข็งของ ZEISS LineScan จะเห็นได้ชัดเจนโดยเฉพาะในการใช้งานกับตัวถังรถยนต์ การทำแม่พิมพ์/เครื่องมือ การทำโมเดล การออกแบบ และพื้นผิวที่ไวต่อการสัมผัสหรือมีโครงสร้างที่ละเอียด

ยานยนต์

การตรวจสอบตัวถังรถยนต์ด้วย CAD
การวัดช่องว่างและการจัดตำแหน่ง
การวิเคราะห์ปริมาตรตัวถังสำหรับมอเตอร์ไฟฟ้า

Aerospace

การตรวจสอบคุณภาพของพื้นที่รูปทรงอิสระของชิ้นส่วนโลหะหล่อสำหรับเครื่องยนต์เจ็ท (Jet engine)
การวัดใบพัดกังหันและส่วนประกอบของปีก

การขึ้นรูป

การเปรียบเทียบชิ้นส่วนที่ขึ้นรูปจากแบบจำลอง CAD
การวิเคราะห์การสึกหรอและการซ่อมแซมของเครื่องมือขึ้นรูป
การวิศวกรรมย้อนกลับของเครื่องมือขึ้นรูป

ระบบการแพทย์

การตรวจสอบความแบนราบของแผ่นฟิล์มถ่ายภาพสำหรับการถ่ายภาพเอ็กซเรย์ดิจิทัล
การตรวจสอบเครื่องมือขึ้นรูปสำหรับดอกสว่านที่ใช้ในงานทันตกรรม

พลังงาน

การวัด CAD และวิศวกรรมย้อนกลับของใบมีดสำหรับกังหันลมและกังหันน้ำ

การสร้างเรือ

การเปรียบเทียบ CAD ของบล็อกกระบอกสูบของเครื่องยนต์เรือ

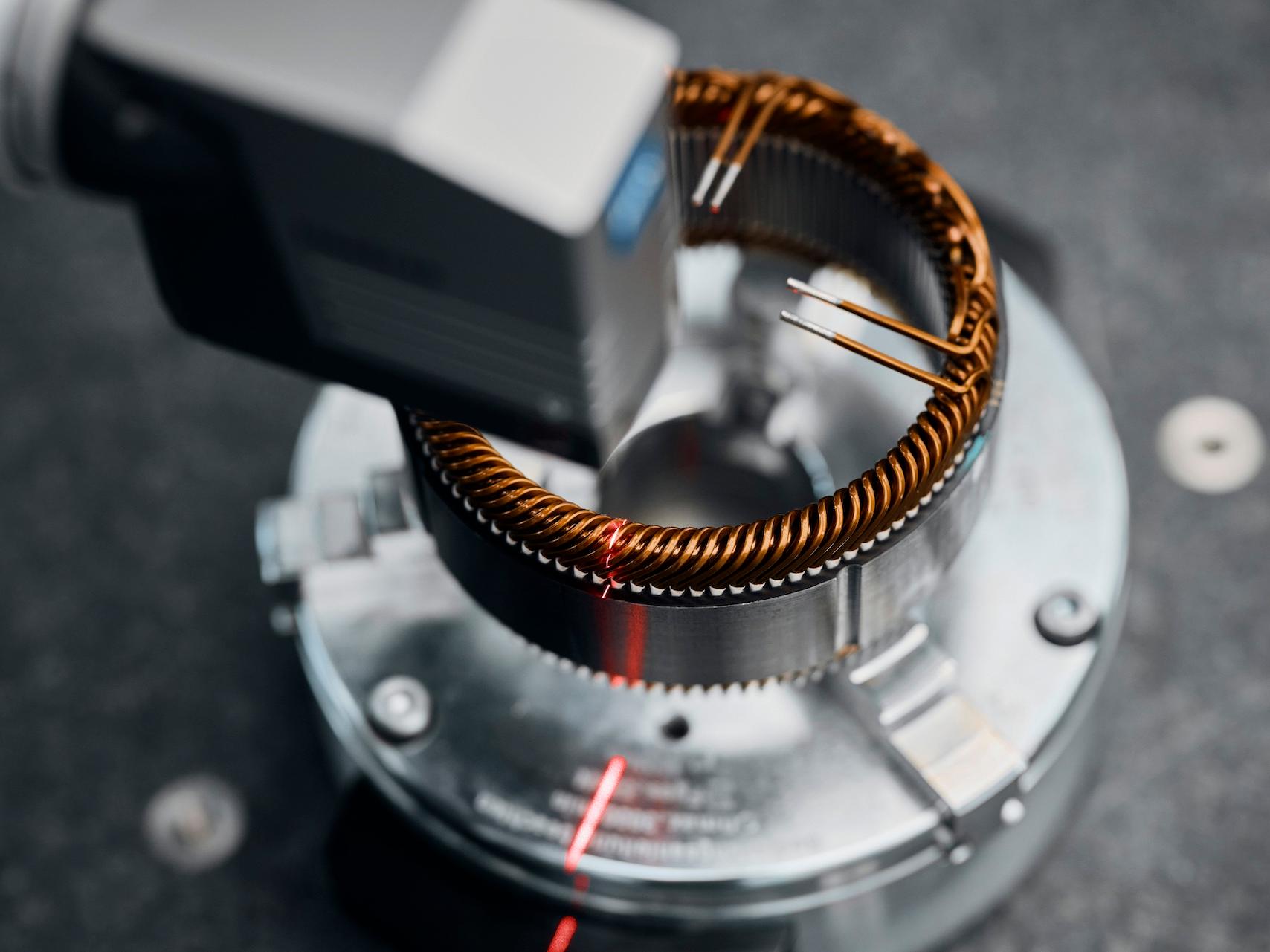

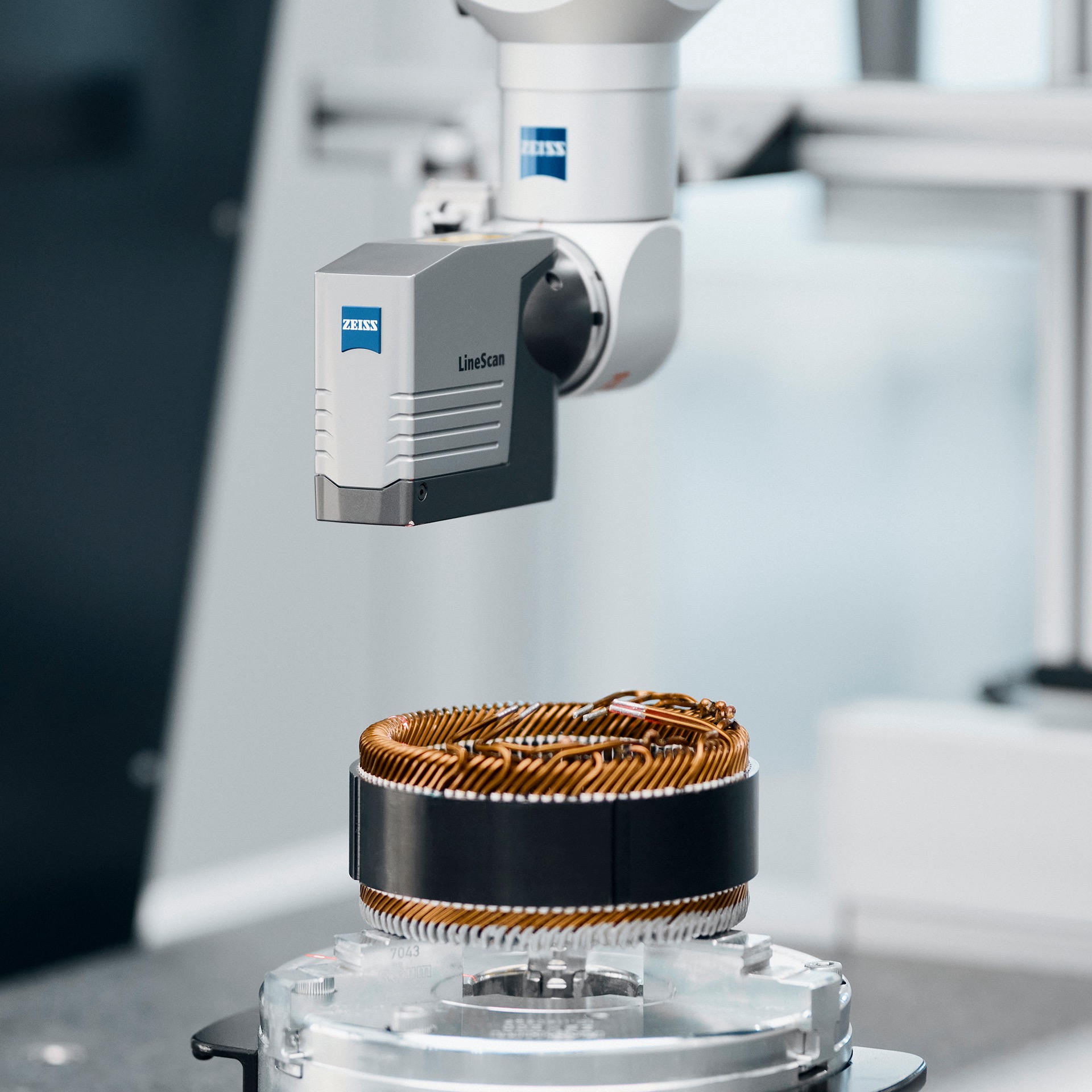

การวิเคราะห์ปริมาตรตัวถังสำหรับมอเตอร์ไฟฟ้า

การใช้งานในความสามารถในการเคลื่อนที่ด้วยไฟฟ้าเป็นตัวอย่างหนึ่งของการใช้เซ็นเซอร์ออปติคอล ZEISS LineScan มิติภายนอกของสเตเตอร์เป็นปัจจัยสำคัญสำหรับการติดตั้งมอเตอร์ไฟฟ้าในโครงครอบมอเตอร์ไฟฟ้า ตำแหน่งของหน้าแปลนเชื่อมต่อและของเพลาต้องการการวัดที่สัมพันธ์กับตำแหน่งเกียร์

ตัวเลือกขนาดใหญ่ที่มีช่วงการวัดที่แตกต่างกัน

เหมาะสำหรับการใช้งานที่มีความหลากหลายมากที่สุด

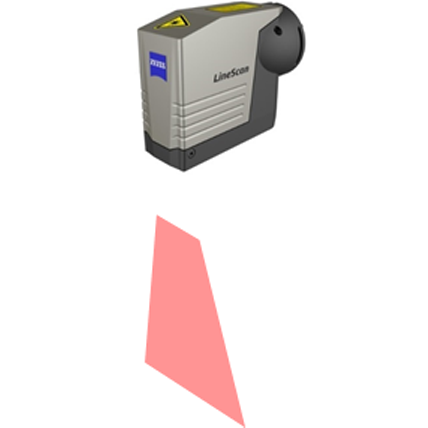

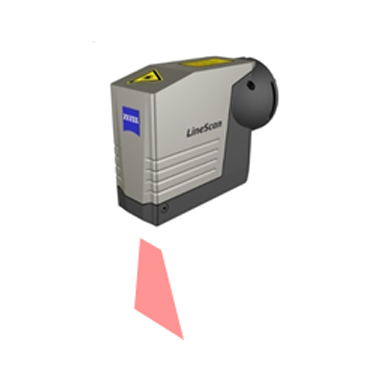

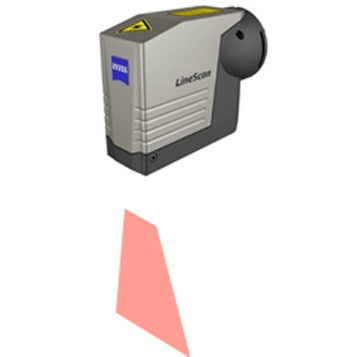

	LineScan One	LineScan 2 -25	LineScan 2 -25	LineScan 2 -50	LineScan 2 -100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm – PRISMO; 3,3 μm – CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS :**	5 μm	0,9 μm	4 μm	5 μm	12 μm
ขอบเขตการใช้งาน:	เหมาะสำหรับการใช้งานที่หลากหลาย	ส่วนประกอบขนาดเล็กที่มีความแม่นยำสูง การยอมรับค่าความเบี่ยงเบนหรือความคลาดเคลื่อนที่เล็ก	ส่วนประกอบขนาดกลางที่มีความแม่นยำสูง การยอมรับค่าความเบี่ยงเบนหรือความคลาดเคลื่อนที่ปานกลาง	เครื่องสแกนอเนกประสงค์สำหรับการใช้งานที่หลากหลาย	ช่วงการวัดที่ใหญ่มากด้วยความแม่นยำที่ต่ำกว่า การยอมรับค่าความเบี่ยงเบนหรือความคลาดเคลื่อนที่ใหญ่
จุดที่สแกน:	จนถึง 232 960	700 000	700 000	256 000	700 000
การปรับแสงโดยอัตโนมัติ:	ใช่	ไม่ใช่	ไม่ใช่	ไม่ใช่	ไม่ใช่
ผลิตภัณฑ์ที่ใช้งานร่วมกันได้:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
