FIB-SEM ระดับไฮเอนด์

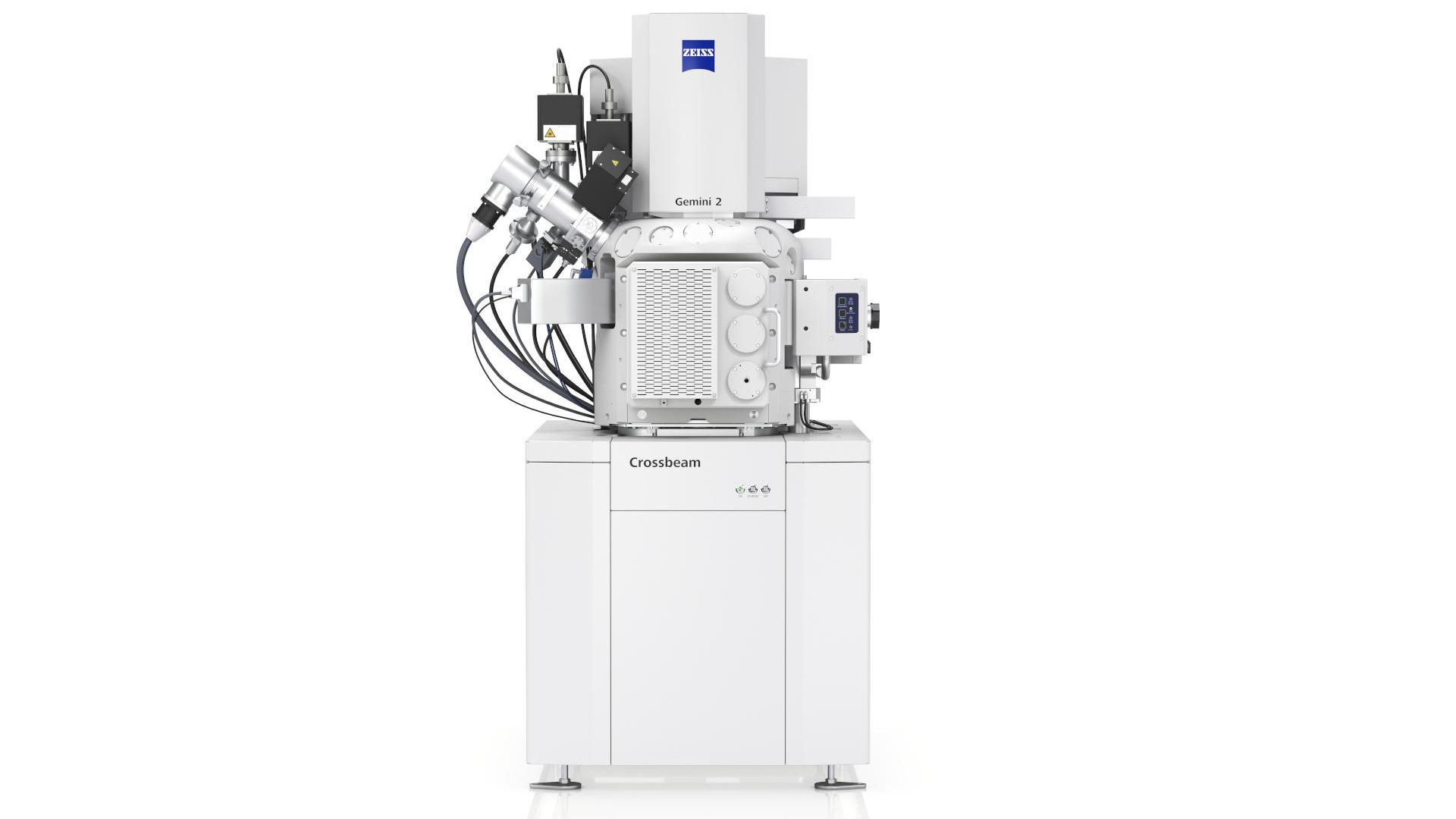

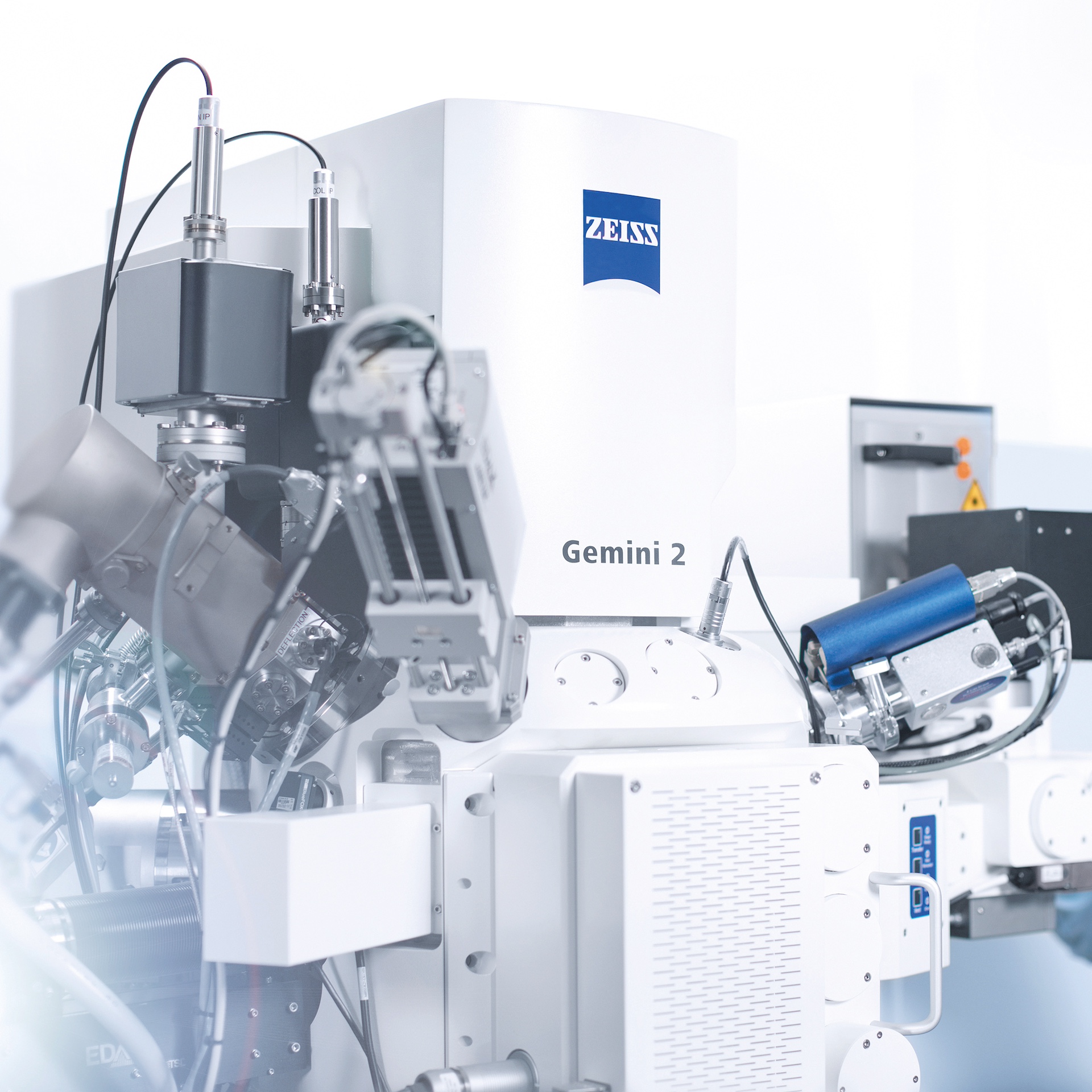

ZEISS Crossbeam

เพื่อการวิเคราะห์แบบ 3 มิติ

การรวมกันของกล้องจุลทรรศน์อิเล็กตรอน (SEM) และลำแสงไอออนแบบโฟกัส (FIB) ทำให้เป็นไปได้ที่จะตัดเป็นวัสดุอย่างเฉพาะเจาะจงในระดับที่เล็กที่สุด (ช่วงนาโนเมตร) และสร้างภาพโครงสร้างวัสดุใต้พื้นผิวโดยตรง การใช้งานทั่วไปรวมถึงการระบุตำแหน่งที่แม่นยำและการวิเคราะห์ทางเคมี (EDX) ของข้อบกพร่องเฉพาะที่

ความละเอียดของภาพ 3 มิติที่ดีที่สุดในการวิเคราะห์ FIB-SEM
สองลำแสง ไอออนและอิเล็กตรอน
เครื่องมือในการเตรียมตัวอย่าง
การใช้งานที่ยาวนานขึ้นด้วยเลเซอร์เสริม femtosecond
EDS, EBSD, WDS, SIMS และอื่น ๆ ตามคำขอ

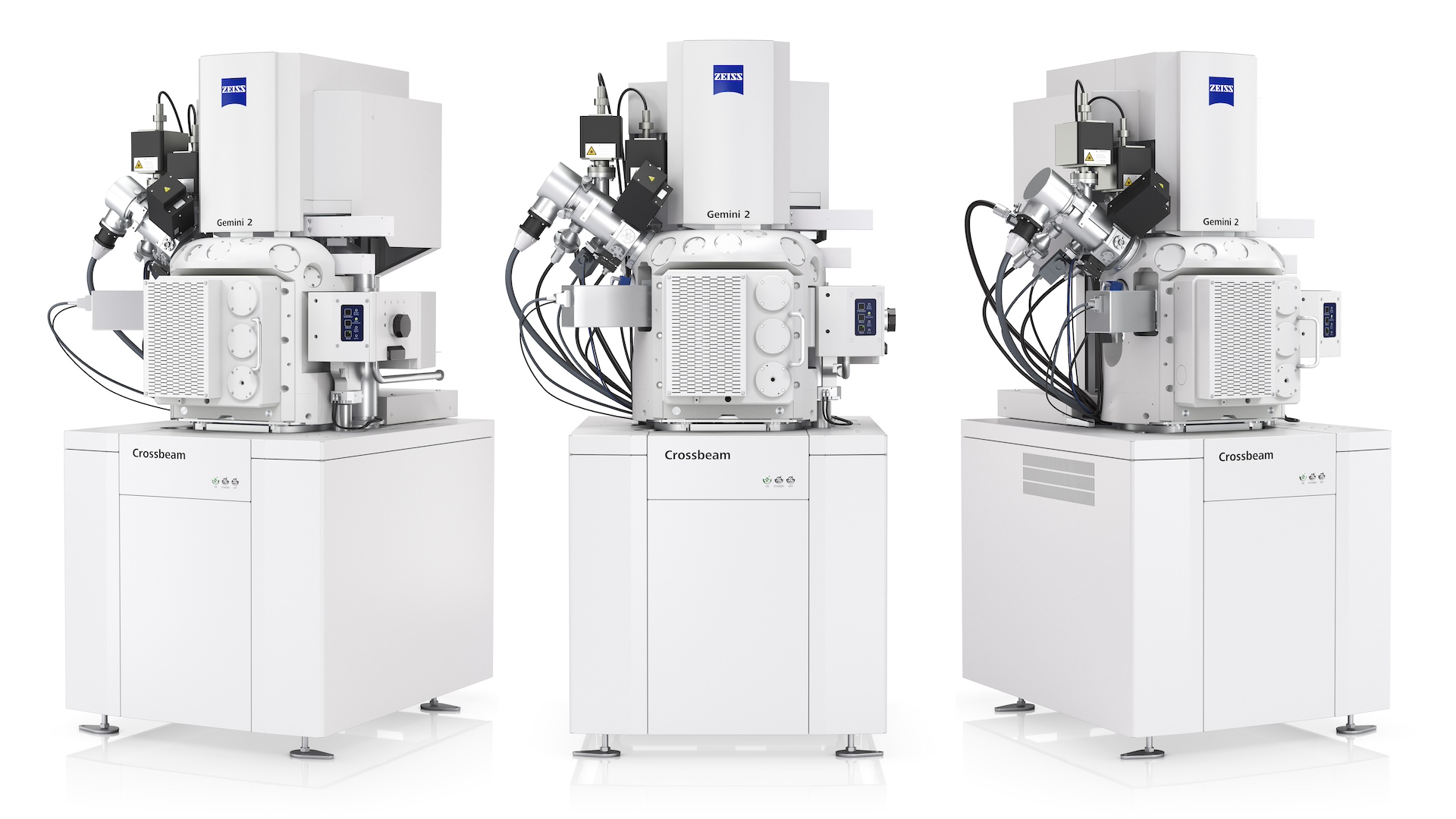

ZEISS Crossbeam สำหรับงานอุตสาหกรรม

สัมผัสกับคุณภาพใหม่ในการทดสอบตัวอย่างของคุณ

เตรียมตัวอย่างแบบบางพิเศษ สำหรับการวิเคราะห์ใน TEM (Transmission electron microscopy) หรือ STEM (Scanning transmission electron microscopy) ZEISS Crossbeam นำเสนอโซลูชันที่สมบูรณ์สำหรับการเตรียมตัวอย่าง TEM แม้ในปริมาณมาก

ประสิทธิภาพแรงดันต่ำของคอลัมน์ FIB ในเครื่องสกัดไอออนรองรับการเตรียมเตรียมตัวอย่าง TEM และป้องกันไม่ให้เกิดการแปรสภาพเป็นอะมอร์ฟัสในตัวอย่างที่บอบบาง ใช้ขั้นตอนการทำงานที่เรียบง่ายเพื่อเริ่มต้นและรอการดำเนินการโดยอัตโนมัติ ได้รับประโยชน์จากซอฟต์แวร์ตรวจจับจุดสิ้นสุดที่ให้ข้อมูลที่ถูกต้องเกี่ยวกับความหนาของแผ่นของคุณ

เลเซอร์ฟีมโตวินาทีที่สามารถเลือกใช้งานได้ถูกใช้สำหรับการกำจัดวัสดุและการเข้าถึงโครงสร้างที่ลึกขึ้นรวมถึงการเตรียมตัวอย่างขนาดใหญ่

ขอบเขตการใช้งานโดยสังเขป

ส่วนตัดขวางเฉพาะที่ เช่น ที่ตำแหน่งที่มีข้อบกพร่อง (ข้อบกพร่องในการเจริญเติบโตของฟิล์มบาง การกัดกร่อน อนุภาคที่ติดอยู่ ฯลฯ)
การเตรียมแผ่นแบบ TEM
การตรวจสอบแบบตัดขวางความละเอียดสูงในการส่งผ่าน (STEM)
การตรวจเอกซเรย์สามมิติของโครงสร้างจุลภาคหรือข้อบกพร่องเฉพาะส่วน
การประมวลผลโครงสร้างผ่านการกำจัดวัสดุเป้าหมาย

เรียนรู้เพิ่มเติมในวิดีโอของเราเกี่ยวกับ ZEISS Crossbeam

การวิเคราะห์ความล้มเหลวแบบสามมิติที่รวดเร็วสำหรับโซลูชันการทำงานแบบ Correlative workflow จาก ZEISS
ZEISS Crossbeam Laser: เพิ่มประสิทธิภาพและทำให้กระบวนการเป็นอัตโนมัติด้วย LaserFIB
เรียนรู้เพิ่มเติมเกี่ยวกับขั้นตอนการวิเคราะห์ตัวอย่างในปริมาณ

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ดูวิดีโอเกี่ยวกับโซลูชันการทำงานแบบ Correlative workflow ของเรา! เรียนรู้ว่าการใช้ข้อมูลของคุณผ่านเทคโนโลยีต่าง ๆ กับโซลูชันของ ZEISS นั้นง่ายเพียงใดและทำอย่างไรจึงจะได้ผลลัพธ์ที่น่าเชื่อถือและมีประสิทธิภาพ

การวิเคราะห์ความล้มเหลวแบบสามมิติที่รวดเร็วสำหรับโซลูชันการทำงานแบบ Correlative workflow จาก ZEISS
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

1. เข้าถึงโครงสร้างที่ฝังลึกอย่างรวดเร็ว 2. เลเซอร์ทำงานใน chamber โดยเฉพาะเพื่อรักษาความสะอาดของ chamber หลักของเครื่อง FIB-SEM และเครื่องตรวจจับของคุณ 3 ทำการประมวลผลด้วยเลเซอร์โดยอัตโนมัติ การขัด การทำความสะอาดและถ่ายโอนตัวอย่างไปยัง FIB chamber 4 เตรียมตัวอย่างหลายตัวอย่างเช่น cross-sections, แผ่น TEM การจัดเรียงเสาคอลัมน์ทำงานได้อย่างมีประสิทธิภาพโดยการใช้สูตรที่ติดตั้งไว้ล่วงหน้าสำหรับวัสดุที่แตกต่างกัน

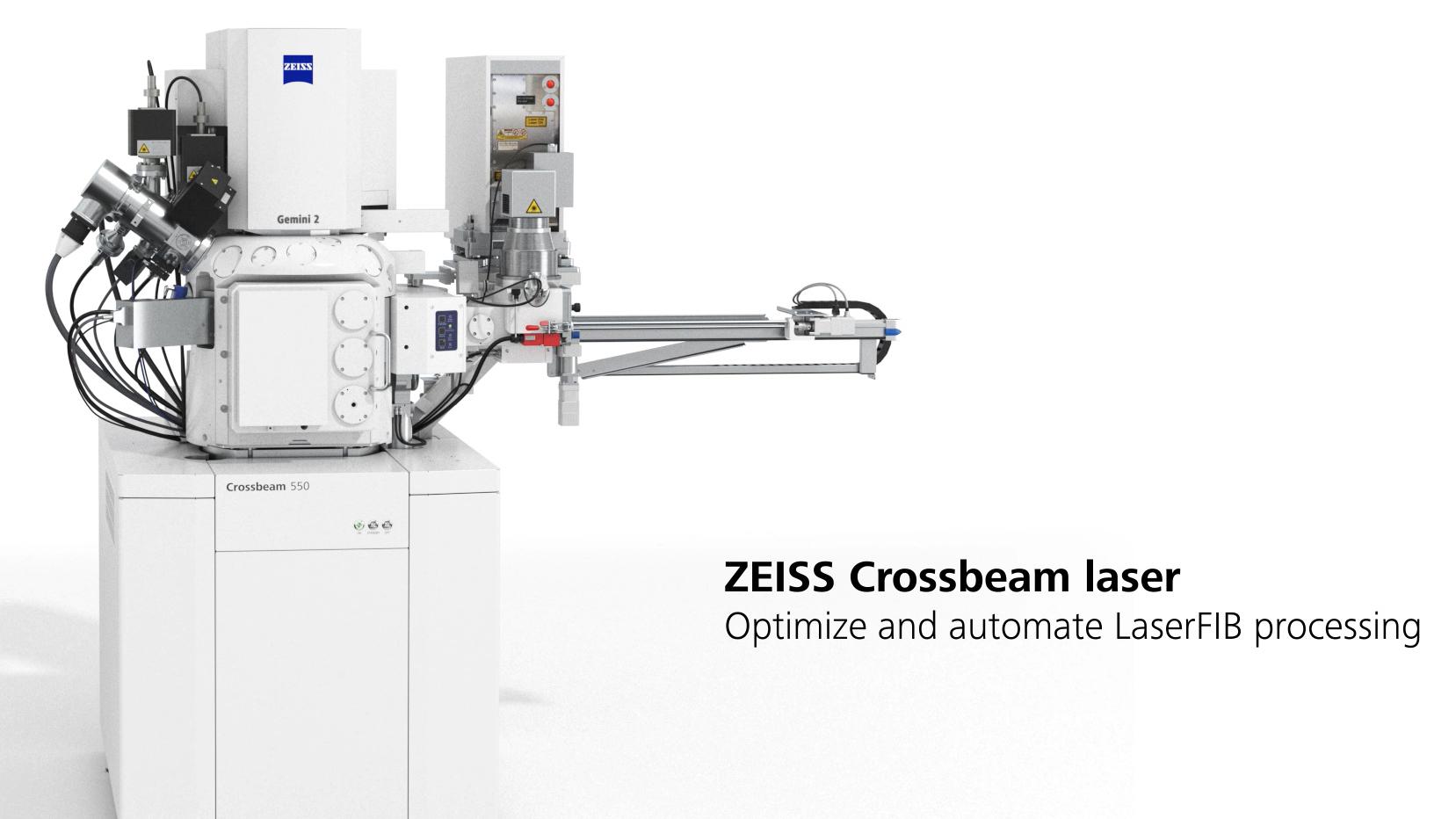

ZEISS Crossbeam Laser: เพิ่มประสิทธิภาพและทำให้กระบวนการเป็นอัตโนมัติด้วย LaserFIB
บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

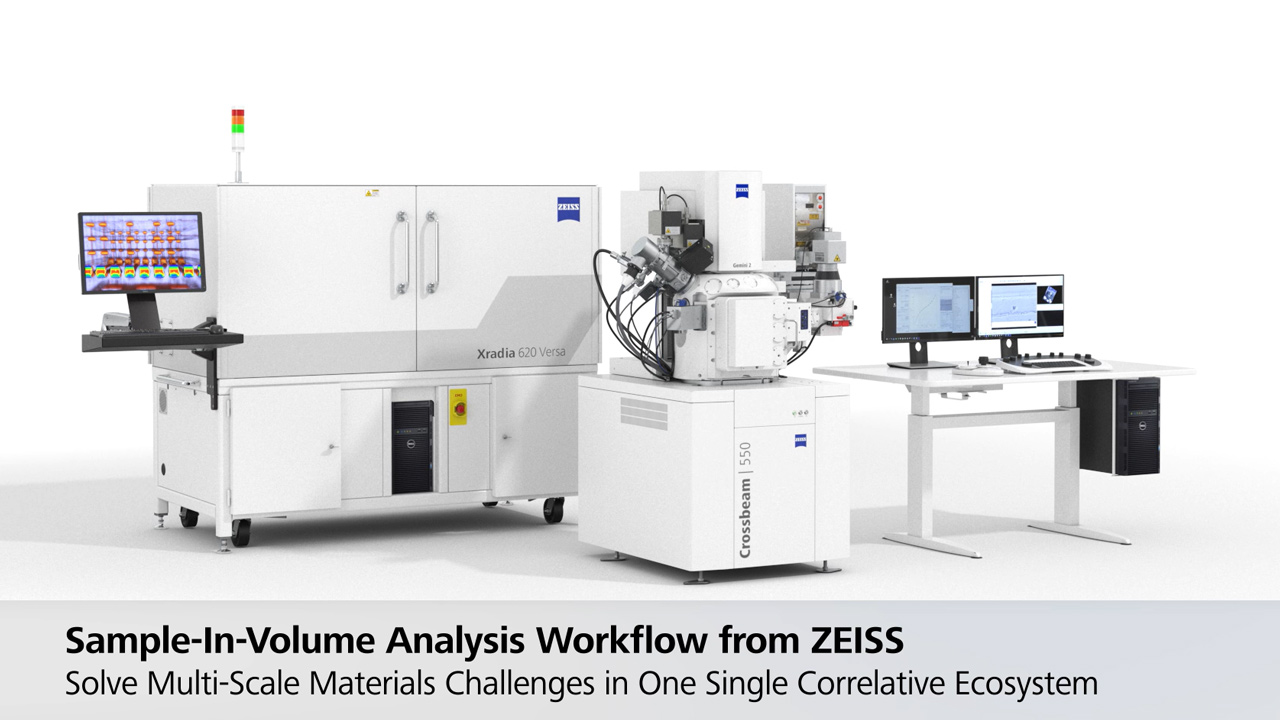

สำรวจเวิร์กโฟลว์การวิเคราะห์ตัวอย่างในปริมาณมากซึ่งเป็นเครื่องมือใหม่ที่สามารถแก้ปัญหาความท้าทายด้านวัสดุหลายระดับในระบบนิเวศแบบสหสัมพันธ์เดียว การใช้เทคนิคไมโครสโคปที่หลากหลายขั้นตอนที่การทำงานนี้ช่วยให้ผู้ใช้เข้าใจคุณสมบัติของวัสดุที่เชื่อมโยงกับแต่ละสเกล

เรียนรู้เพิ่มเติมเกี่ยวกับขั้นตอนการวิเคราะห์ตัวอย่างในปริมาณ

การวิเคราะห์ Failure analysis ด้วย FIB-SEM ในชิ้นส่วนตัวถังรถยนต์

เนื่องจากคุณภาพการผลิตที่มากขึ้นและเทคโนโลยีการตกแต่งพื้นผิวที่ทันสมัย ข้อบกพร่องจึงมีขนาดเล็กลงและมีความถี่น้อยลง ดังนั้นจึงต้องใช้วิธีการกล้องจุลทรรศน์เพื่อค้นหา กำหนดตำแหน่ง เตรียมและตรวจสอบข้อบกพร่องของพื้นผิวและสาเหตุของข้อบกพร่องเหล่านั้น โบรชัวร์นี้แสดงแนวทางกล้องจุลทรรศน์ที่มีความสัมพันธ์กันเพื่อการตรวจสอบที่มีประสิทธิภาพในระหว่างการวิเคราะห์ความล้มเหลว

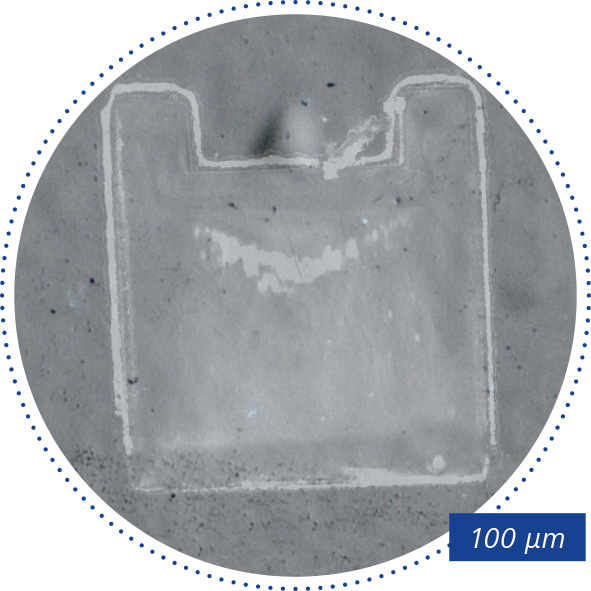

01 การซ้อนทับของร่องที่ทำด้วยเลเซอร์บนภาพกล้องจุลทรรศน์แสงของ ROI

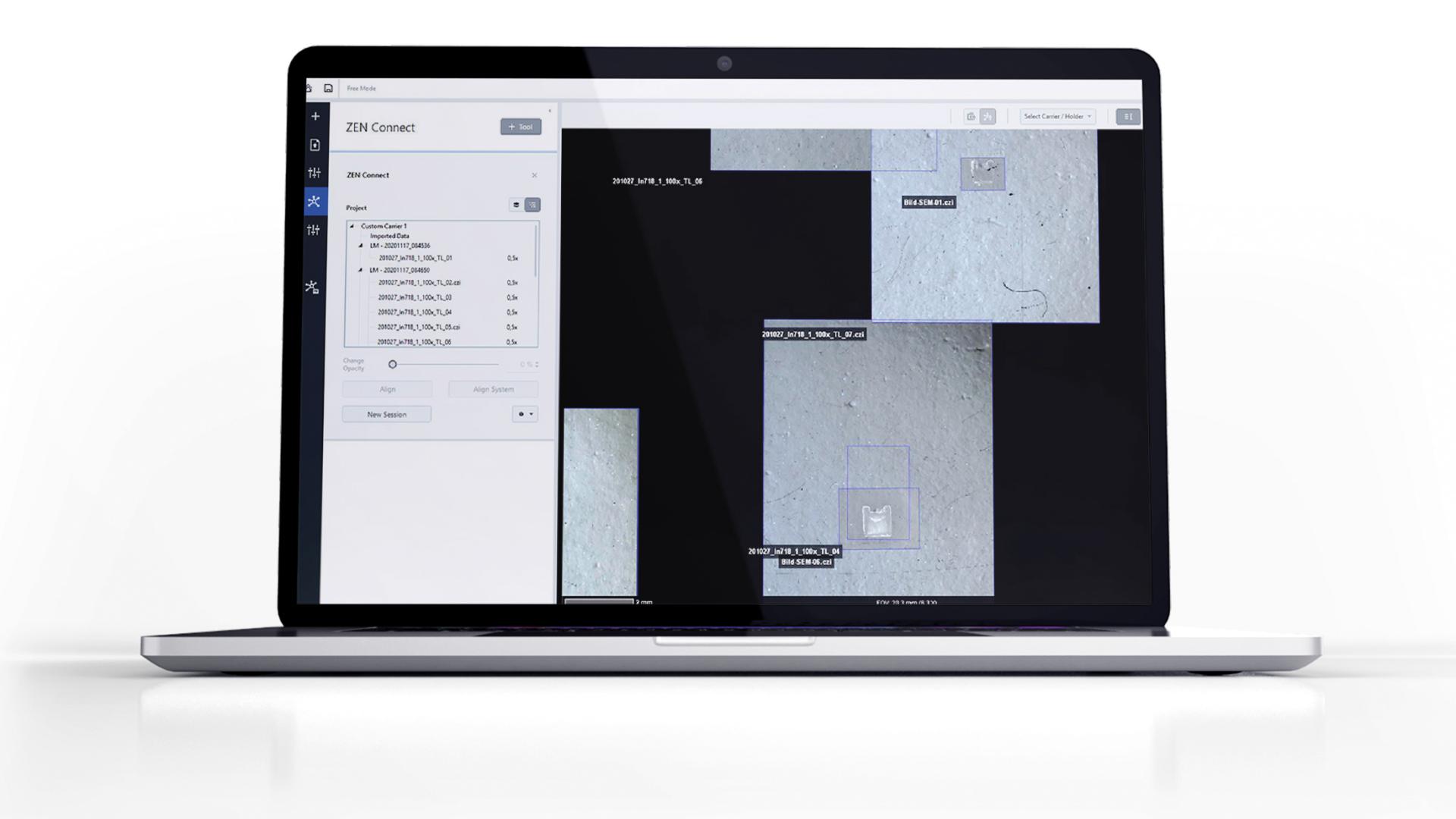

ในบริบทนี้ งานของกล้องจุลทรรศน์แบบแสงถูกจัดการโดย ZEISS Smartzoom 5 การเตรียมและการตรวจสอบจะดำเนินการด้วย ZEISS Crossbeam laser และทั้งสองระบบมีความสัมพันธ์กันโดย ZEISS ZEN Connect สำหรับการย้ายตำแหน่งข้อบกพร่องที่แม่นยำใน FIB-SEM

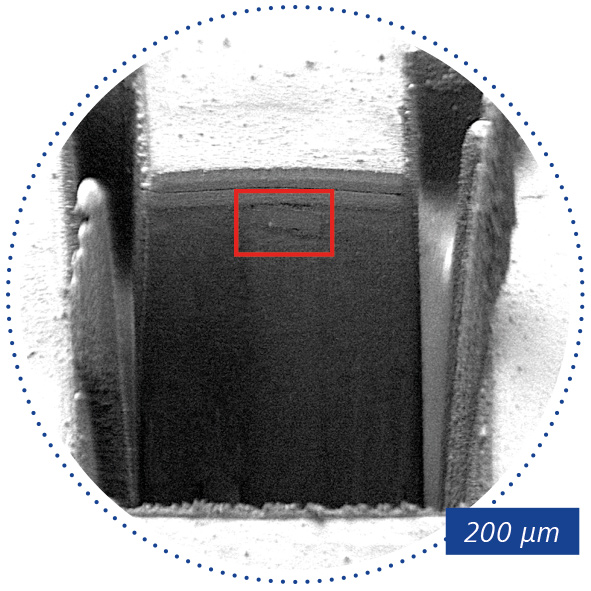

02 หน้าตัดที่ผ่านการกัดด้วยเลเซอร์ผ่านข้อบกพร่องของพื้นผิวลักษณะที่น่าสงสัยมองเห็นได้ภายใต้ชั้นสี; SEM, SESI, 50X

การค้นหาต้นเหตุของข้อบกพร่องที่มีการกระจายน้อยและมีขนาดเล็กในตัวอย่างขนาดใหญ่เพื่อการวิเคราะห์ความล้มเหลวที่มีประสิทธิภาพจำเป็นต้องมีขั้นตอนการทำงานที่สะดวกในการค้นหาการจัดทำเอกสารการจัดตำแหน่งใหม่การเตรียมและการตรวจสอบภูมิภาคที่น่าสนใจ

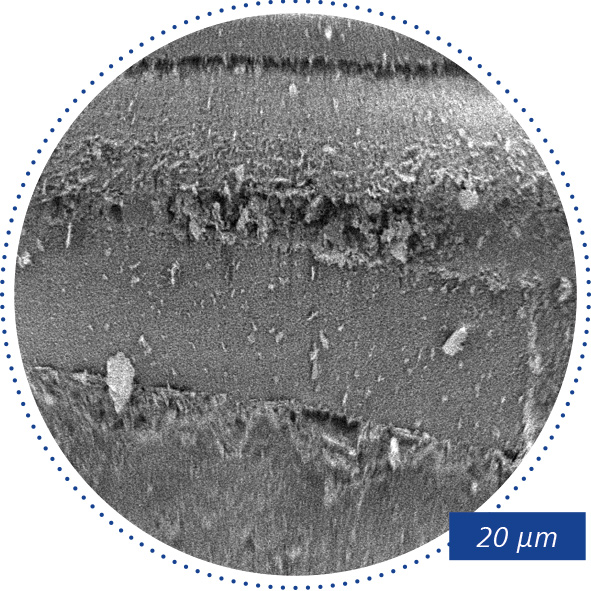

03 คุณสมบัติที่น่าสงสัยในวัสดุฐานใต้สีพื้นผิวที่ผ่านการกัดด้วยเลเซอร์; SEM, SESI, 450X

กล้องจุลทรรศน์ FIB-SEM เอาชนะข้อจำกัดของการเตรียมตัวอย่างทางวัตถุทั่วไป อย่างไรก็ตาม เนื่องจากกล้องจุลทรรศน์อิเล็กตรอนโดยปกติมีมุมมองที่จำกัดบางครั้งมันง่ายกว่าที่จะดำเนินการขั้นตอนการระบุตำแหน่งบนกล้องจุลทรรศน์แสง ด้วยเหตุนี้ ผู้ใช้จำเป็นต้องมีระบบที่ช่วยให้พวกเขาสามารถระบุพื้นที่ภาพในกล้องจุลทรรศน์แสงแล้วดึงข้อมูลใน FIB-SEM

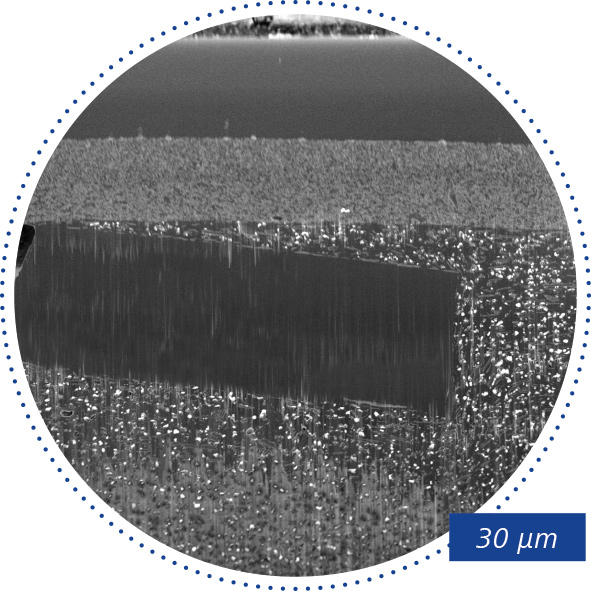

04 FIB หลังการขัดเงาพื้นผิวที่ดีพร้อมคุณสมบัติที่สามารถแยกแยะได้อย่างชัดเจน; SEM, InLens, 450x

โซลูชันซอฟต์แวร์ ZEISS ZEN Connect รวมเข้ากับ ZEISS ZEN Data Storage เพื่อมอบสิ่งนี้อย่างแท้จริง เลเซอร์เลเซอร์ฟีมโตวินาทีใหม่สำหรับกลุ่มผลิตภัณฑ์ ZEISS Crossbeam ของเลเซอร์ฟีมโตวินาทีที่ยังมีการเตรียมการเฉพาะตำแหน่งในพื้นที่ขนาดใหญ่ ด้วยความช่วยเหลือของการขัดหน้าตัด fs-laser และ FIB และการวิเคราะห์ EDS สาเหตุของข้อบกพร่องที่พื้นผิวในตัวอย่างข้างต้นถูกกำหนดหาเป็นเศษคาร์บอนไฟเบอร์

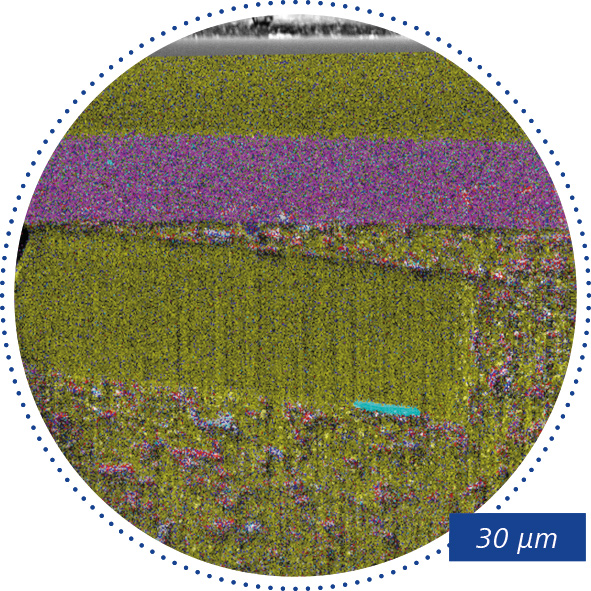

การทำแผนที่องค์ประกอบ 05 EDS ในพื้นที่ที่ขัดด้วย FIB; สีเหลือง: ความเข้ม C, สีน้ำเงิย: ความเข้ม Al, สีชมพู: ความเข้ม Ti, สีแดง: ความเข้ม Si

วิธีการตรวจด้วยกล้องจุลทรรศน์แบบสหสัมพันธ์ยังช่วยให้สามารถตรวจสอบพื้นที่ที่น่าสนใจมากกว่าหนึ่งพื้นที่ได้อย่างมีประสิทธิภาพ ผลลัพธ์ทั้งหมดจะถูกบันทึกไว้ในโครงการที่สอดคล้องกันในภายหลังด้วยตัวเลือก ZEISS ZEN Data Storage ทำให้มั่นใจได้ถึงความสามารถในการเข้าถึงอย่างเต็มที่สำหรับการตรวจสอบหรือการรายงานเพิ่มเติม
