อิเล็กตรอนไมโครสโคปสำหรับอุตสาหกรรมจาก ZEISS

เปิดเผยสิ่งที่มองไม่เห็น

ZEISS SEM สำหรับอุตสาหกรรม: กลุ่มผลิตภัณฑ์อิเล็กตรอนไมโครสโคป

ด้วยกอิเล็กตรอนไมโครสโคป ZEISS เสนอระบบที่หลากหลายสำหรับการใช้งานที่หลากหลายในการประกันคุณภาพในอุตสาหกรรมและการวิเคราะห์ความเสียหาย (failure analysis)

ข้อมูลเพิ่มเติม ความเป็นไปได้มากขึ้น SEM การวิเคราะห์สำหรับอุตสาหกรรม

มีการใช้การส่องตรวจด้วยกอิเล็กตรอนไมโครสโคป (SEM) ในการวิเคราะห์โครงสร้างไมโครของชิ้นส่วนที่มีความแม่นยำสูง โดยมีความสามารถในการมองลึกและความละเอียดสูง วิธีการนี้สร้างการจับภาพของพื้นผิวตัวอย่างด้วยการขยายที่สูงมาก สามารถทำการสเปกโตรสโกปีพลังงานกระจายรังสีเอกซ์ (EDS) บน SEM ได้เพิ่มเติม ซึ่งช่วยให้สามารถกำหนดองค์ประกอบของธาตุเคมีในวัสดุได้

โซลูชันที่ตอบสนองความต้องการของคุณ

ซีรีส์อิเล็กตรอนไมโครสโคป ZEISS SEM

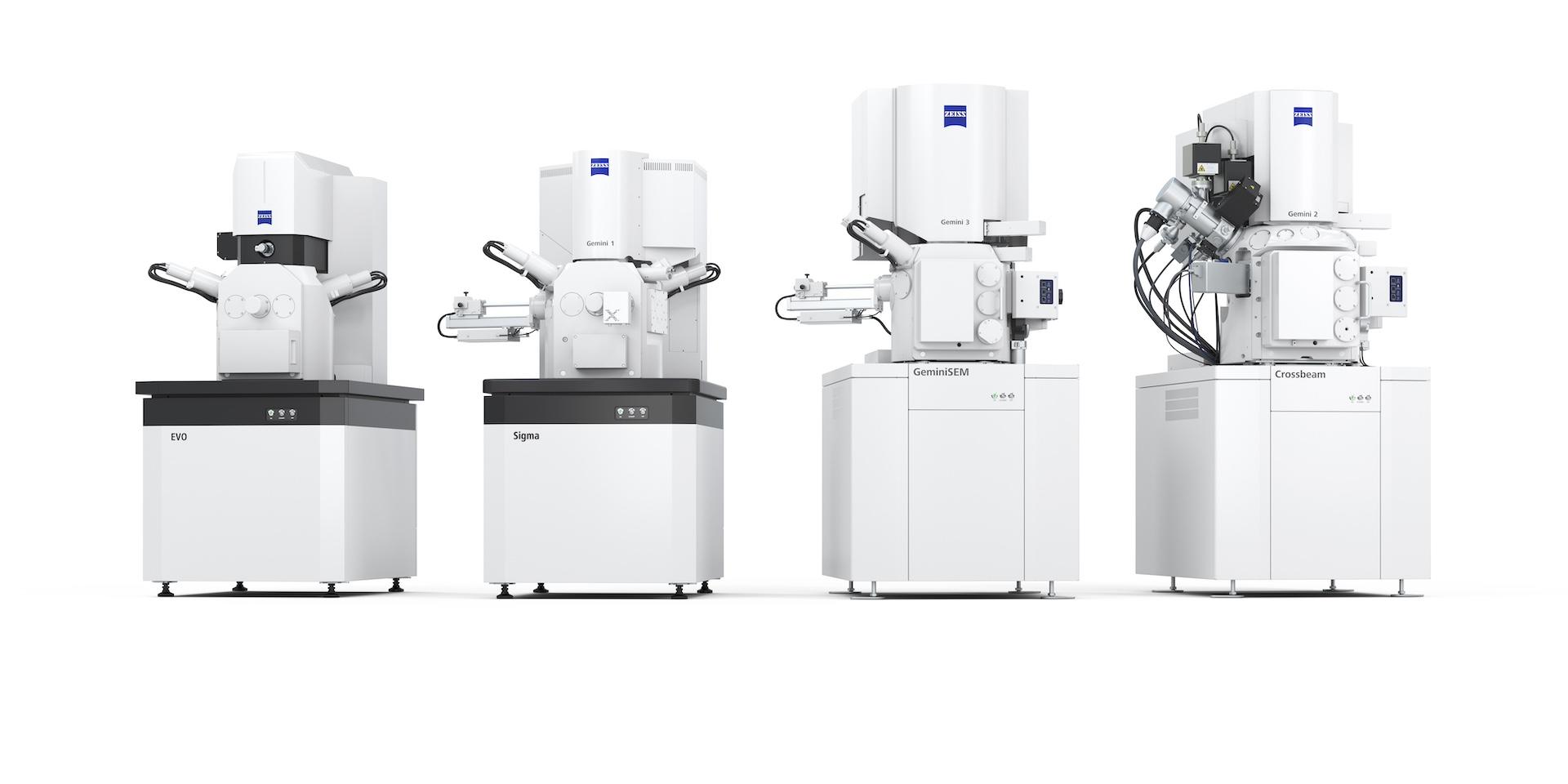

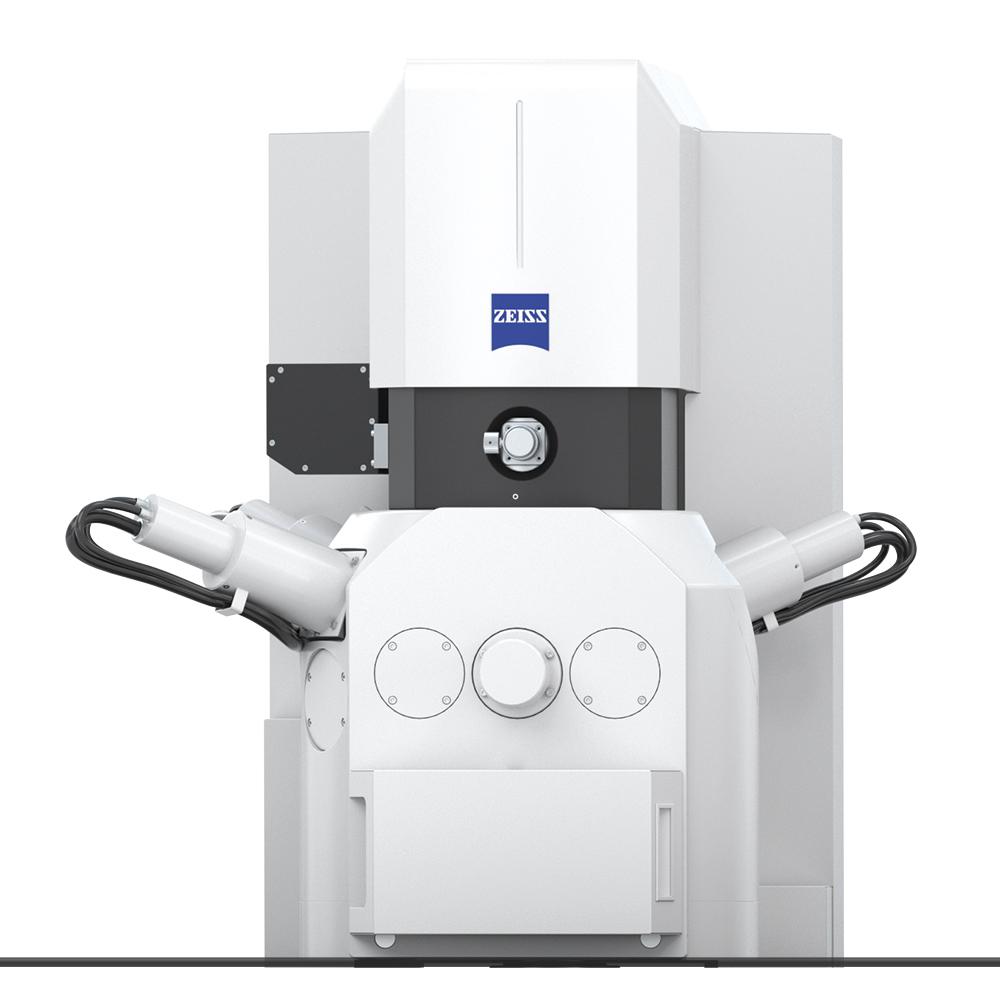

กลุ่มผลิตภัณฑ์ ZEISS EVO ระบบมาตรฐานระดับเริ่มต้น

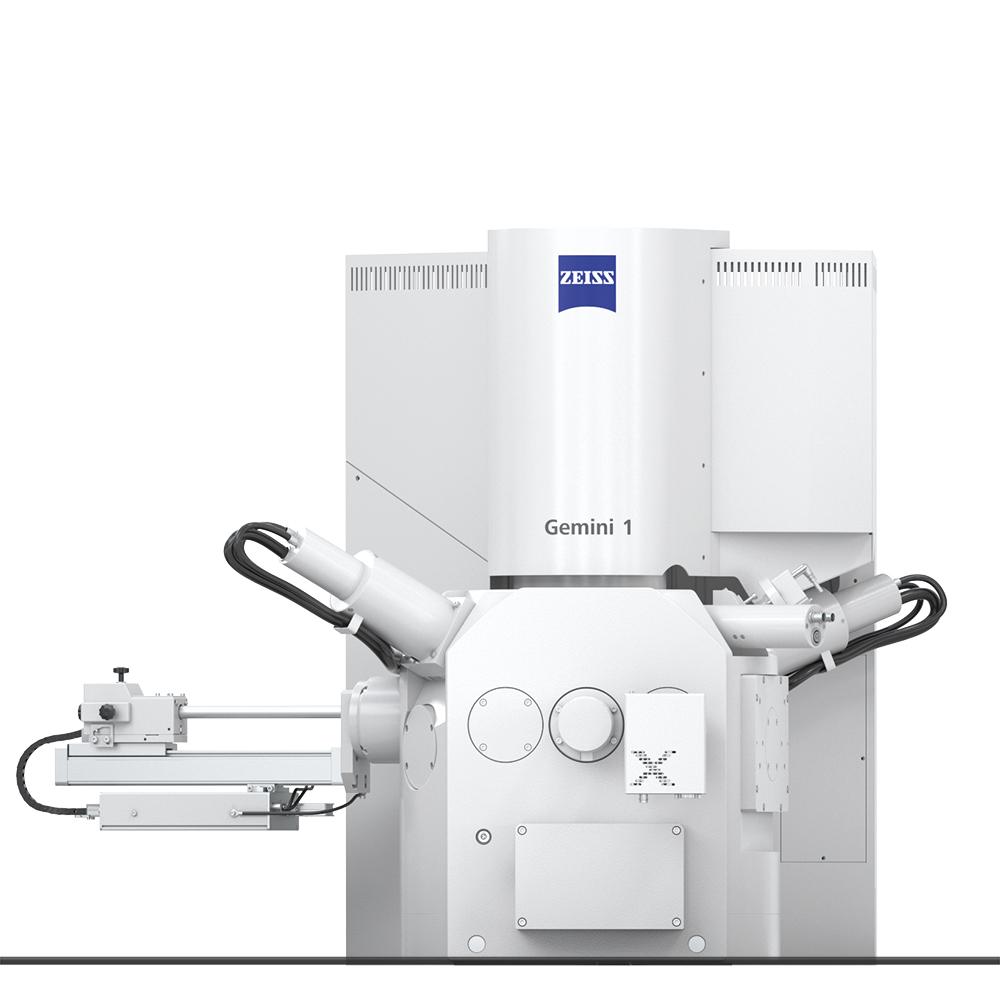

กลุ่มผลิตภัณฑ์ ZEISS Sigma ระบบขั้นสูง

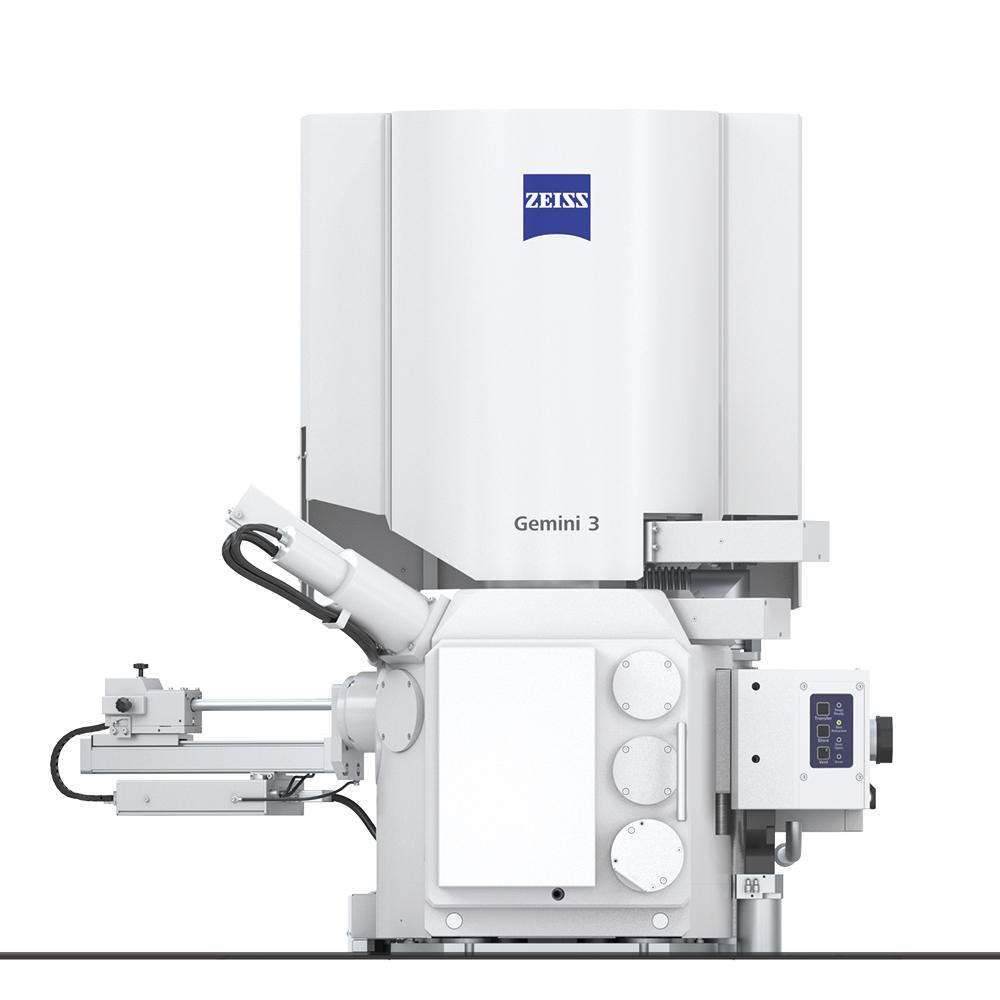

กลุ่มผลิตภัณฑ์ ZEISS GeminiSEM ระบบที่มีคุณภาพสูงสุด

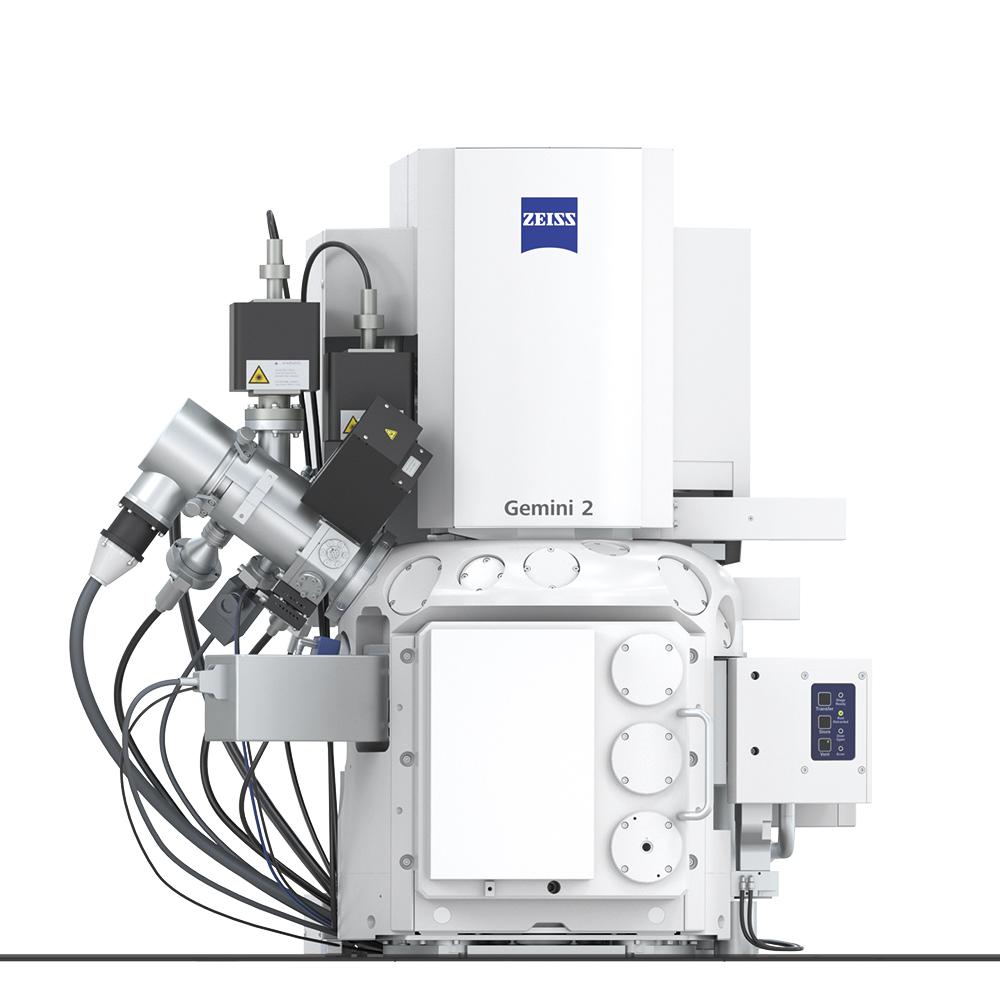

กลุ่มผลิตภัณฑ์ ZEISS Crossbeam
กลุ่มผลิตภัณฑ์ ZEISS Crossbeam ระบบที่มีคุณภาพสูงสุดกับความสามารถด้าน 3 มิติ

ความละเอียด

ที่ 1 kV: 9 nm

ที่ 1 kV: 1.3 nm

ที่ 1 kV: 0.8 nm

ที่ 1 kV: 1.4 nm

ระบบ

อิเล็กตรอนไมโครสโคปแบบดั้งเดิมที่ออกแบบมาเพื่อกระบวนการวิเคราะห์ EDS ที่ท้าทาย พร้อมตัวเลือกซอฟต์แวร์ที่ใช้งานง่าย

อิเล็กตรอนไมโครสโคปแบบ FE (FE-SEM) สามารถการถ่ายภาพคุณภาพสูงและกล้องไมโครสโคปวิเคราะห์ขั้นสูง


อิเล็กตรอนไมโครสโคปแบบ FE (FE-SEM) สำหรับความต้องการสูงสุดในการถ่ายภาพ การวิเคราะห์ และความยืดหยุ่นของตัวอย่างในระดับนาโนเมตรย่อย


อิเล็กตรอนไมโครสโคปแบบ FE (FE-SEM) สำหรับการวิเคราะห์ 3 มิติที่มีปริมาณงานสูงและการเตรียมตัวอย่างและการใช้เลเซอร์เฟมโตวินาที


ประโยชน์

  • จัดการกับการใช้งานประจำ
  • คอนเดนเซอร์คู่สำหรับการตอบกลับวัสดุที่ดีที่สุดในกระบวนการ EDS ของคุณ
  • มีความยืดหยุ่น ทรงพลัง และราคาประหยัด
  • ทางเลือกที่ชาญฉลาดแทน SEM แบบตั้งโต๊ะสำหรับการวิเคราะห์วัสดุ
  • ใช้เวลาสั้น ๆ กับผลลัพธ์และปริมาณการใช้งานสูง
  • ผลลัพธ์ที่ดำเนินการซ้ำได้อย่างถูกต้องจากตัวอย่างใด ๆ
  • การตั้งค่าการทดลองที่ง่ายและรวดเร็ว
  • เทคโนโลยี ZEISS Gemini
  • การตรวจจับที่ยืดหยุ่นสำหรับภาพที่ชัดเจน
  • มีคุณสมบัติ Sigma 560 ทางเรขาคณิต EDS ระดับดีที่สุดในคลาส
  • คุณภาพภาพสูงสุดและความหลากหลายในการใช้งาน
  • โหมดการถ่ายภาพขั้นสูง
  • การตรวจจับที่มีประสิทธิภาพสูง การวิเคราะห์ที่โดดเด่น
  • เทคโนโลยี ZEISS Gemini
  • เครื่องตรวจจับที่หลากหลายเพื่อความครอบคลุมที่ดีที่สุด

  • ความละเอียด 3 มิติที่ดีที่สุดในการวิเคราะห์ FIB-SEM
  • สองลำแสง ไอออนและอิเล็กตรอน
  • เครื่องมือเตรียมตัวอย่าง
  • ได้รับประโยชน์จากเลเซอร์ฟีมโตวินาทีเพิ่มเติม
  • EDS, EBSD, WDS, SIMS และอื่น ๆ ตามคำขอ
  • เพิ่มข้อมูลเชิงลึกของกลุ่มตัวอย่างผ่านการวิเคราะห์เป้าหมายในมิติที่สาม


ZEISS SEMs: โซลูชันไมโครสโคปสำหรับงานอุตสาหกรรม

  • การพัฒนาของออพติกส์ ZEISS Gemini

  • การวิเคราะห์ความเสียหาย (failure analysis) แบบ 3 มิติที่รวดเร็วสำหรับโซลูชันการทำงานแบบเชื่อมโยงสัมพันธ์จาก ZEISS

  • การวิเคราะห์วัสดุในหลายระดับในเพียงแค่ 4 ขั้นตอน

  • การหาตำแหน่งและการนำทางภายใน SEM สามารถทำได้ง่าย ๆ: ZEISS ZEN Connect

  • การเตรียมและการวิเคราะห์แบตเตอรี่ชนิดโซลิดสเตทกับ ZEISS Xradia, ZEISS Crossbeam, ZEISS Orion

  • เทคโนโลยี ZEISS Gemini สำหรับงานอุตสาหกรรม ZEISS นำเสนอโซลูชันที่เหมาะสมสำหรับทุกการใช้งาน ดูวิดีโอเพื่อค้นพบการพัฒนาและประโยชน์ของเทคโนโลยี Gemini
    การพัฒนาของออพติกส์ ZEISS Gemini
  • ดูวิดีโอเกี่ยวกับโซลูชันการทำงานแบบเชื่อมโยงสัมพันธ์ของเรา! เรียนรู้ว่าการใช้ข้อมูลของคุณผ่านเทคโนโลยีต่าง ๆ กับโซลูชันของ ZEISS นั้นง่ายเพียงใดและทำอย่างไรจึงจะได้ผลลัพธ์ที่น่าเชื่อถือและมีประสิทธิภาพ
    การวิเคราะห์ความเสียหาย (failure analysis) แบบ 3 มิติที่รวดเร็วสำหรับโซลูชันการทำงานแบบเชื่อมโยงสัมพันธ์จาก ZEISS
  • โครงสร้างขนาดมหภาคของคุณมีลักษณะอย่างไร? คุณจะหาพื้นที่ที่น่าสนใจในกลุ่มตัวอย่างขนาดใหญ่ได้อย่างไร? คุณจะเข้าถึงพื้นที่ที่น่าสนใจ (ROI) เหล่านี้ได้อย่างไร? และคุณจะวิเคราะห์พื้นที่ที่น่าสนใจเหล่านั้นต่อไปได้อย่างไร?
    การวิเคราะห์วัสดุในหลายระดับในเพียงแค่ 4 ขั้นตอน
  • การจัดระเบียบ การแสดงภาพ และการตีความข้อมูลจากไมโครสโคปที่แตกต่างกันของตัวอย่างเดียวกันทั้งหมดได้ในที่เดียว ความสัมพันธ์ระหว่างภาพในสเกลที่แตกต่างกันสามารถนำมาซ้อนทับใน workspace และใช้สำหรับการนำทางได้ง่าย
    การหาตำแหน่งและการนำทางภายใน SEM สามารถทำได้ง่าย ๆ: ZEISS ZEN Connect
  • โดยการตรวจสอบตัวอย่างที่สมบูรณ์ มีความเป็นไปได้ที่จะกำหนดการเปลี่ยนแปลงในองค์ประกอบที่มีผลต่อคุณภาพและอายุการใช้งานของแบตเตอรี่ โซลูชันกล้องไมโครสโคป ZEISS สำหรับอุตสาหกรรมนำเสนอการวิเคราะห์ 3 มิติที่มีความละเอียดสูงและไม่ทำลายชิ้นงาน รวมถึงการวิเคราะห์เชิงสัมพันธ์ ซึ่งสำคัญต่อการตรวจสอบคุณภาพ

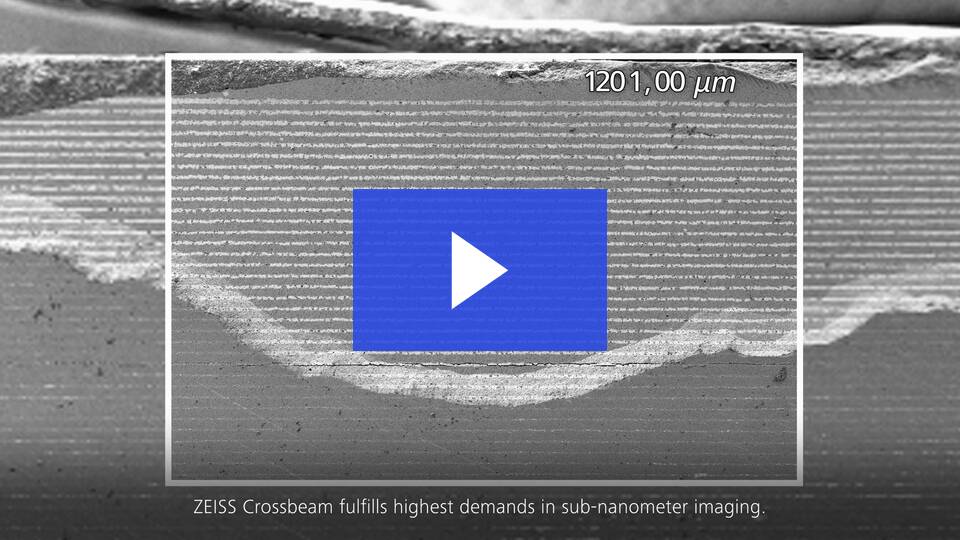

    การเตรียมและการวิเคราะห์แบตเตอรี่ชนิดโซลิดสเตทกับ ZEISS Xradia, ZEISS Crossbeam, ZEISS Orion

การนำทางที่มีประสิทธิภาพของ ZEISS

ZEISS ZEN core เป็นชุดซอฟต์แวร์ของคุณสำหรับการเชื่อมต่อกล้องไมโครสโคปและการวิเคราะห์ภาพ ซอฟต์แวร์นี้ช่วยให้คุณเห็นภาพรวมทั้งหมดได้อย่างรวดเร็ว: มีอินเตอร์เฟซผู้ใช้เดียวสำหรับผลการตรวจด้วยไมโครสโคปทั้งหมด.. กระบวนการทำงานอัตโนมัติที่สามารถเริ่มต้นได้ด้วยการกดปุ่มเพียงปุ่มเดียวที่ช่วยให้ได้ผลลัพธ์ที่รวดเร็วและเชื่อถือได้
  • ความสำคัญของกล้องไมโครสโคปแบบสหสัมพันธ์

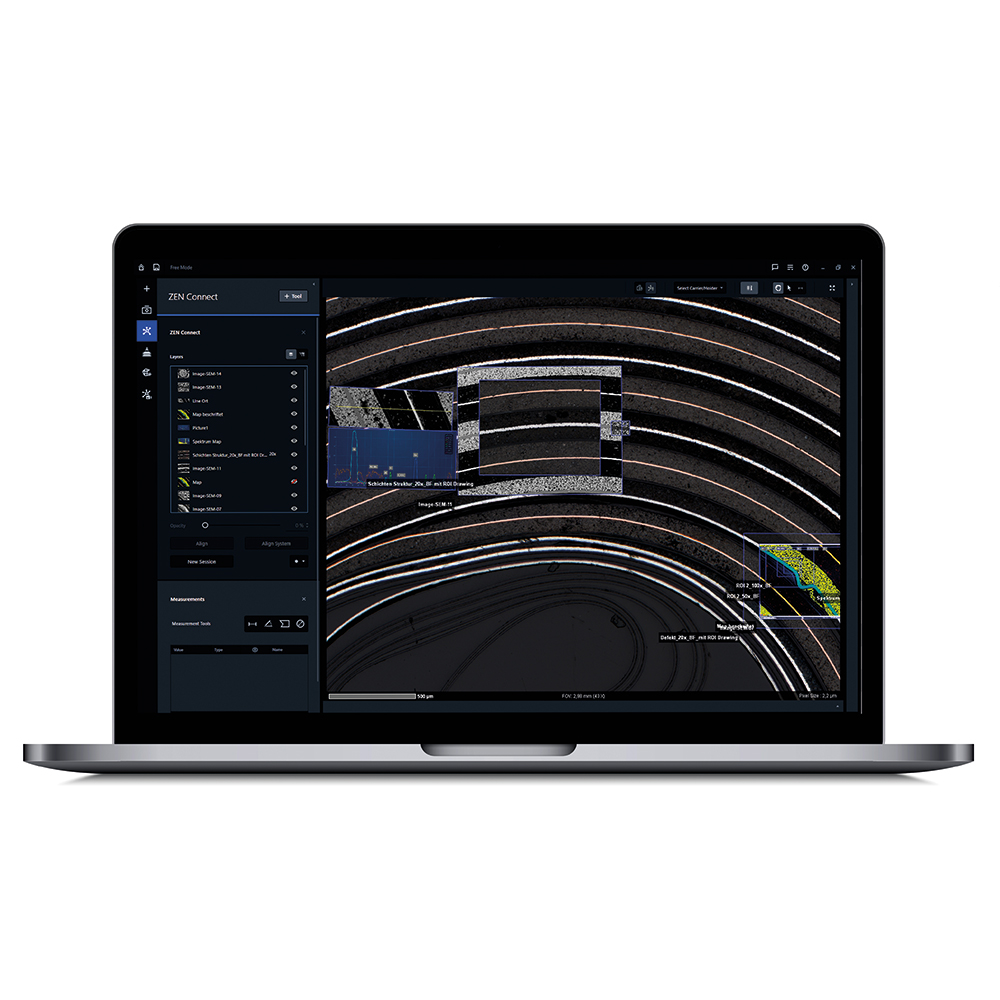

    ZEISS ZEN Connect

    จัดระเบียบและแสดงภาพจากไมโครสโคปที่แตกต่างกันเพื่อเชื่อมต่อข้อมูลหลายรูปแบบทั้งหมดนี้ในที่เดียว แพลตฟอร์มแบบเปิดนี้ช่วยให้คุณสามารถเปลี่ยนจากภาพรวมทั่วไปไปสู่การถ่ายภาพขั้นสูงได้อย่างรวดเร็ว แม้ในขณะที่ใช้เทคโนโลยีของบุคคลที่สาม ด้วย ZEN Connect คุณไม่เพียงแต่สามารถจัดตำแหน่ง ซ้อนทับ และสร้างบริบทของข้อมูลภาพทั้งหมดได้เท่านั้น สิ่งนี้ช่วยให้คุณสามารถถ่ายโอนตัวอย่างและข้อมูลภาพระหว่างกล้องไมโครสโคปแบบใช้แสงและอิเล็กตรอนที่แตกต่างกันได้อย่างง่ายดาย

    ZEISS ZEN Connect ช่วยให้

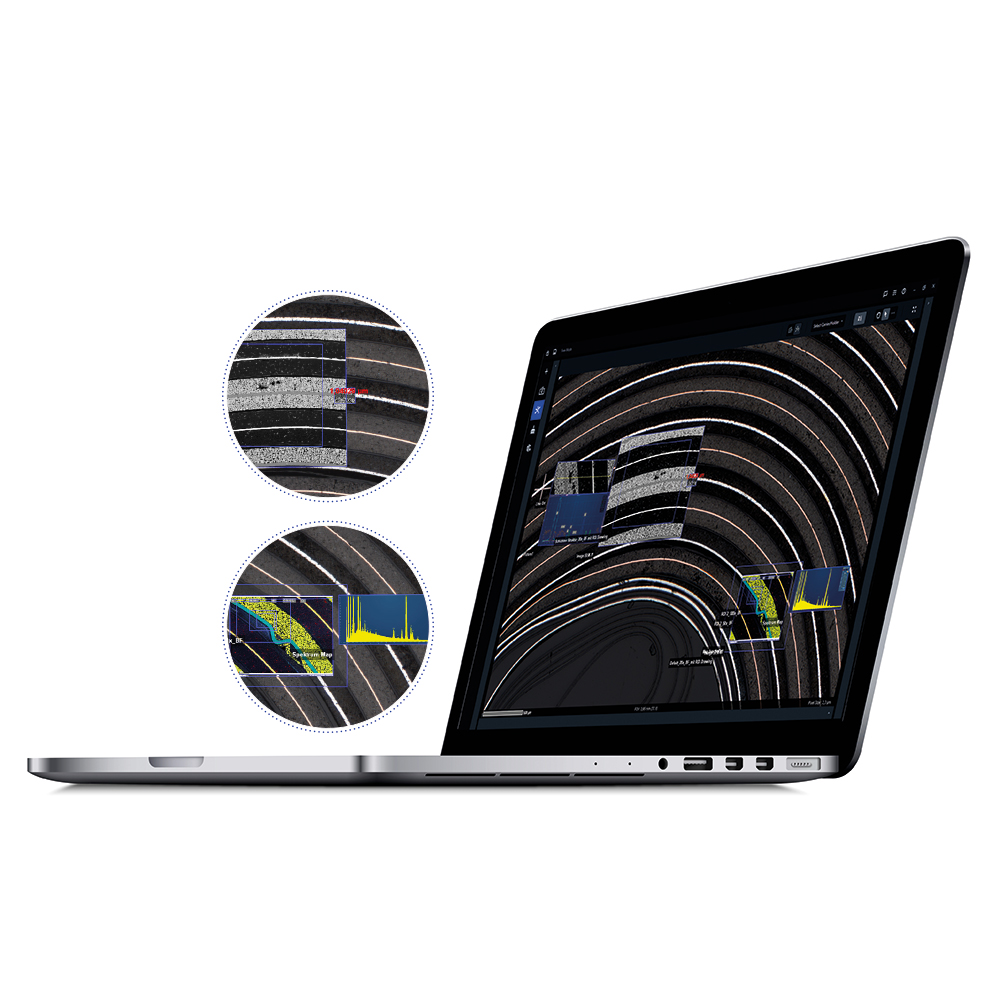

    การนำเสนอภาพที่สัมพันธ์กันจากไมโครสโคปประเภทต่าง ๆ (เช่นไมโครสโคปแบบใช้แสงและอิเล็กตรอน) ในแผนที่ที่ได้รับการเชื่อมต่อ สิ่งนี้เป็นประโยชน์อย่างมากสำหรับการตรวจสอบภาพรวมขนาดใหญ่อย่างละเอียด เช่น เซลล์แบตเตอรี่ โมดูลนี้ช่วยให้สามารถนำเข้าและความสัมพันธ์ของข้อมูลที่ไม่ใช่ภาพ เช่น ผลลัพธ์ EDS สามารถเข้ากันได้กับผู้ผลิตระบบ EDS ชั้นนำ

  • ความสำคัญของกล้องไมโครสโคปแบบสหสัมพันธ์

    ZEISS ZEN Connect

    ZEN Connect ให้ข้อมูลที่เกี่ยวข้องสูงสุดแก่คุณโดยใช้ความพยายามอย่างน้อยที่สุด: พื้นที่ทั้งหมดที่น่าสนใจจะถูกดึงมาโดยอัตโนมัติหลังจากการจัดตำแหน่งแบบครั้งเดียวและได้รับการแสดงในบริบท นอกจากนี้คุณยังสามารถจัดระเบียบข้อมูลจากหลายวิธีได้ด้วย สามารถบันทึกภาพทั้งหมดที่ได้รับจาก ZEN Connect ในฐานข้อมูลที่มีโครงสร้างที่ดี ไฟล์ภาพแต่ละไฟล์จะได้รับชื่อที่กำหนดไว้ล่วงหน้าตามแต่ละตัวแปรโดยอัตโนมัติ สามารถค้นหาภาพซ้อนทับแต่ละภาพและชุดข้อมูลที่ได้รับการเชื่อมต่อได้ง่ายและผู้ใช้สามารถค้นหาประเภทกล้องไมโครสโคปเพิ่มเติมผ่านฟังก์ชันตัวกรองใหม่ได้อีกด้วย

    การเก็บรวบรวมข้อมูลด้วยภาพ:
    รองรับการนำเข้าและการแนบข้อมูลที่ไม่ใช่ภาพ เช่น รายงาน และคำอธิบาย (pdf, pptx, xlsx, docx ฯลฯ)

    การนำทางที่ง่าย:
    คลิกภาพรวมเพื่อตรวจสอบหรือประเมิน ROI อีกครั้งในภาพซ้อนทับแบบเต็ม

  • ความสามารถที่เพิ่มขึ้น ประหยัดเวลามากขึ้น

    ZEISS ZEN Intellesis

    การใช้เทคนิคการเรียนรู้ของเครื่องที่กำหนดไว้ เช่น การจำแนกพิกเซล หรือการเรียนรู้เชิงลึก แม้แต่ผู้ใช้ที่ไม่ใช่ผู้เชี่ยวชาญก็สามารถดำเนินการแบ่งส่วนที่เชื่อถือได้และทำซ้ำได้ด้วย ZEISS ZEN Intellesis เพียงแค่โหลดภาพของคุณ กำหนดคลาสของคุณ ติดป้ายกำกับพิกเซล ฝึกฝนโมเดลของคุณและทำการแบ่งกลุ่ม

    ซอฟต์แวร์นี้จะต้องได้รับการฝึกอบรมเพียงครั้งเดียวด้วยภาพไม่กี่ภาพเพื่อให้สามารถแบ่งกลุ่มภาพได้หลายร้อยภาพโดยอัตโนมัติ สิ่งนี้ไม่เพียงแต่ช่วยประหยัดเวลาเท่านั้น แต่ยังช่วยลดขอบเขตการเบี่ยงเบนที่เกี่ยวข้องกับผู้ใช้อีกด้วย ขั้นตอนการแบ่งส่วนที่ใช้เวลานานทั้งหมดในภาพที่คล้ายกันจำนวนมากจะได้รับการจัดการโดยอัลกอริทึมการเรียนรู้ของเครื่องที่มีประสิทธิภาพ

    ZEISS ZEN Intellesis

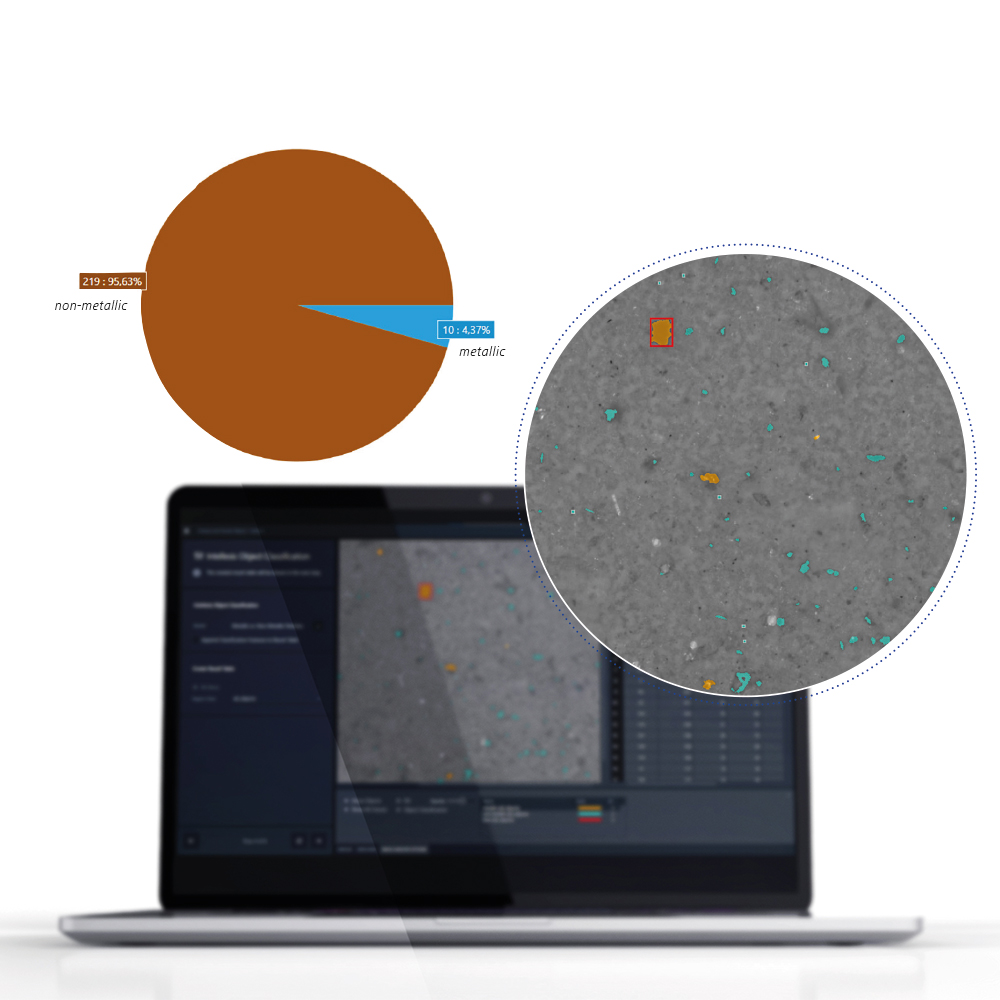

    ช่วยให้สามารถระบุอนุภาคโดยการเรียนรู้ของเครื่องและให้ความแม่นยำสูงขึ้นสำหรับการระบุอนุภาคการแบ่งส่วนภาพการเรียนรู้และการจำแนกวัตถุ

    การจำแนกประเภทวัตถุ Intellesis
    ถูกใช้เพื่อจำแนกอนุภาคแบบแบ่งส่วนเพิ่มเติมและจัดเรียงสิ่งเหล่านี้ลงในประเภทย่อยของตน จากนั้นสามารถใช้ข้อมูลนี้ในการนับจำนวนอนุภาคตามประเภท

  • ความสามารถที่เพิ่มขึ้น ประหยัดเวลามากขึ้น

    ZEISS ZEN Intellesis

    ZEN Intellesis รองรับการแบ่งส่วนที่ง่ายของภาพหลายมิติจากแหล่งการถ่ายภาพที่แตกต่างกันมากมายรวมถึงรวมถึงแบบกว้าง ซุปเปอร์เรโซลูชัน ฟลูออเรสเซนส์ ไม่มีการติดฉลาก คอนโฟคอล ไลท์ชีท อิเล็กตรอน และเอกซเรย์ โมดูลการประเมินจะเปิดใช้งานการสร้างรายงานและการวัดโดยอัตโนมัติตามมาตรฐานอุตสาหกรรม

    เมื่อพูดถึงการจำแนกหลังการแบ่งกลุ่มตามประเภทแล้ว ZEN Intellesis ใช้วิธีการที่เป็นนวัตกรรมใหม่ แทนที่จะมองแต่ละพิกเซลเป็นโซลูชันการเรียนรู้ของเครื่องโดยทั่วไป แบบจำลองการจำแนกวัตถุจะใช้คุณสมบัติที่วัดได้มากกว่า 50 รายการต่อวัตถุเพื่อแยกแยะและจำแนกโดยอัตโนมัติ ขึ้นอยู่กับข้อมูลแบบตาราง กระบวนการจำแนกประเภทนี้เร็วกว่าการแบ่งส่วนที่ดำเนินการโดยเครือข่ายประสาทเทียมที่ผ่านการฝึกอบรมมาโดยเฉพาะ

    ตัวอย่างของความหนาของชั้น:

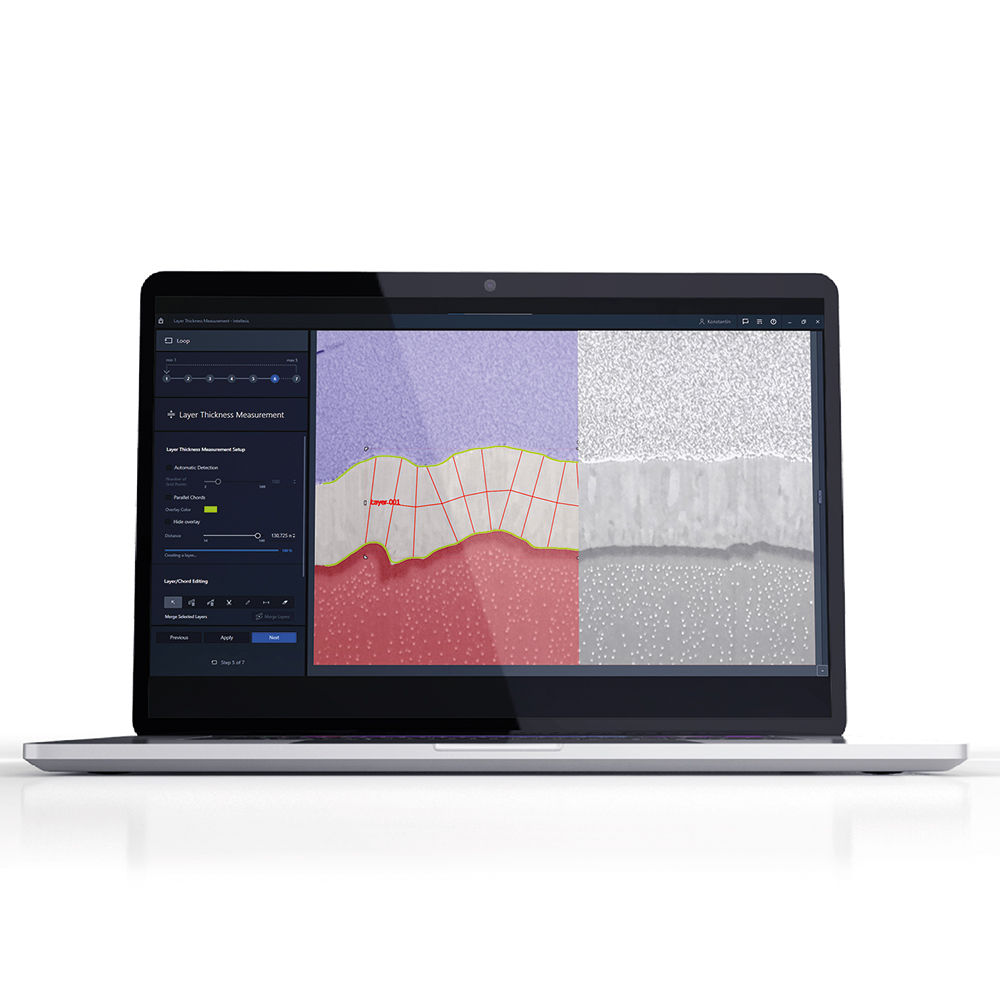

    ภาพซ้อนทับหน้าตัด FIB ของชั้นเซลล์แสงอาทิตย์ CIGS: เป็นผลมาจากเครื่องตรวจจับ Crossbeam 550 InLens (ด้านขวา) และหลังจากการแบ่งส่วนการเรียนรู้ของเครื่อง ZEN Intellesis (ด้านซ้าย)

เราใช้ ZEN Intellesis ของ ZEISS สำหรับการแบ่งแยกโดยอัตโนมัติและเพื่อวิเคราะห์ส่วนประกอบของเฟสที่สองในเหล็กสองเฟสได้ดียิ่งขึ้น ซอฟต์แวร์จะเปลี่ยนวิธีที่เรากำหนดลักษณะของวัสดุและนำไปสู่ผลลัพธ์ที่รวดเร็วและเชื่อถือได้มากขึ้น

ทีม ArcelorMittal Tubarão ค้นหาข้อมูลเพิ่มเติมเกี่ยวกับเรื่องราวของลูกค้าในโบรชัวร์ SEM

ดาวน์โหลด
