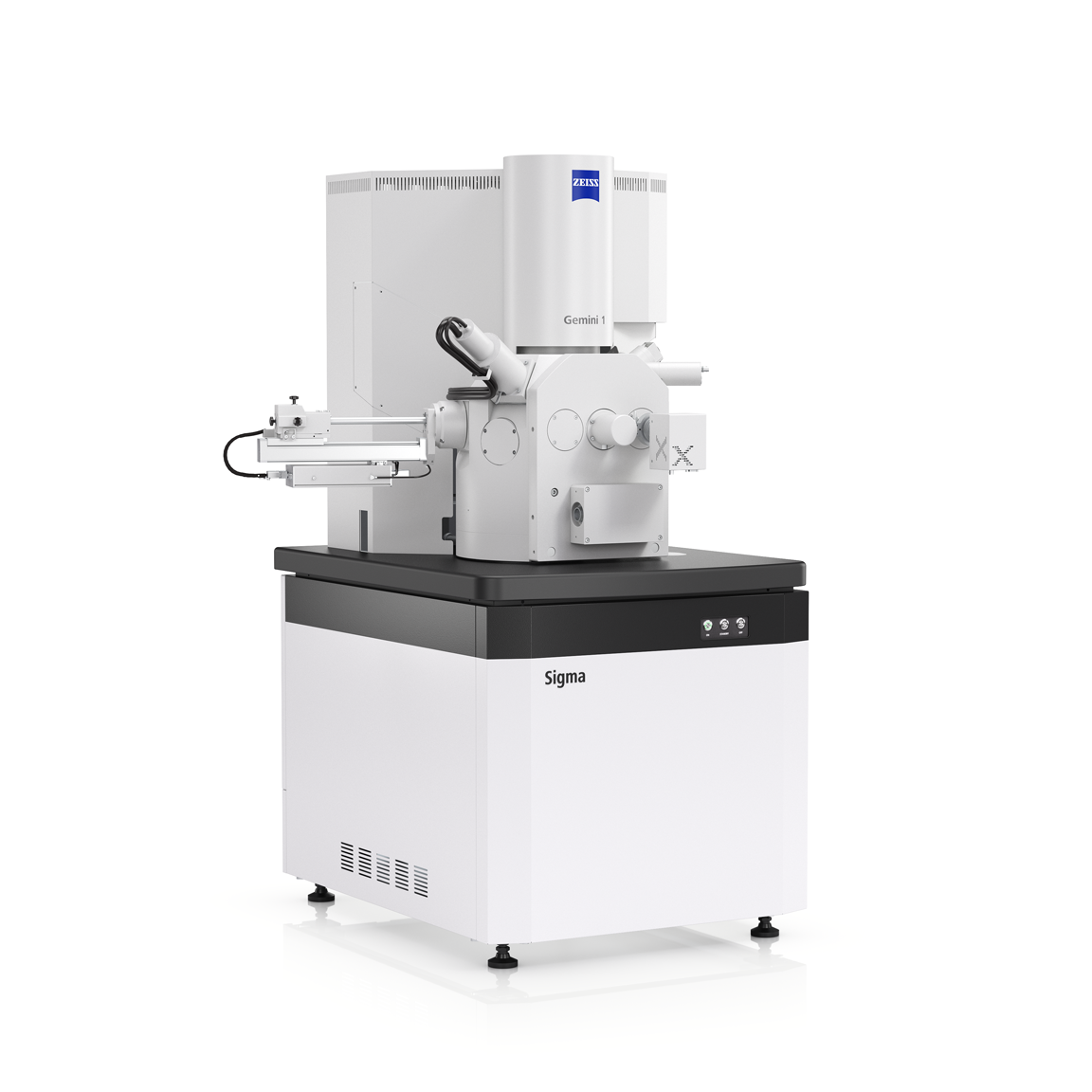

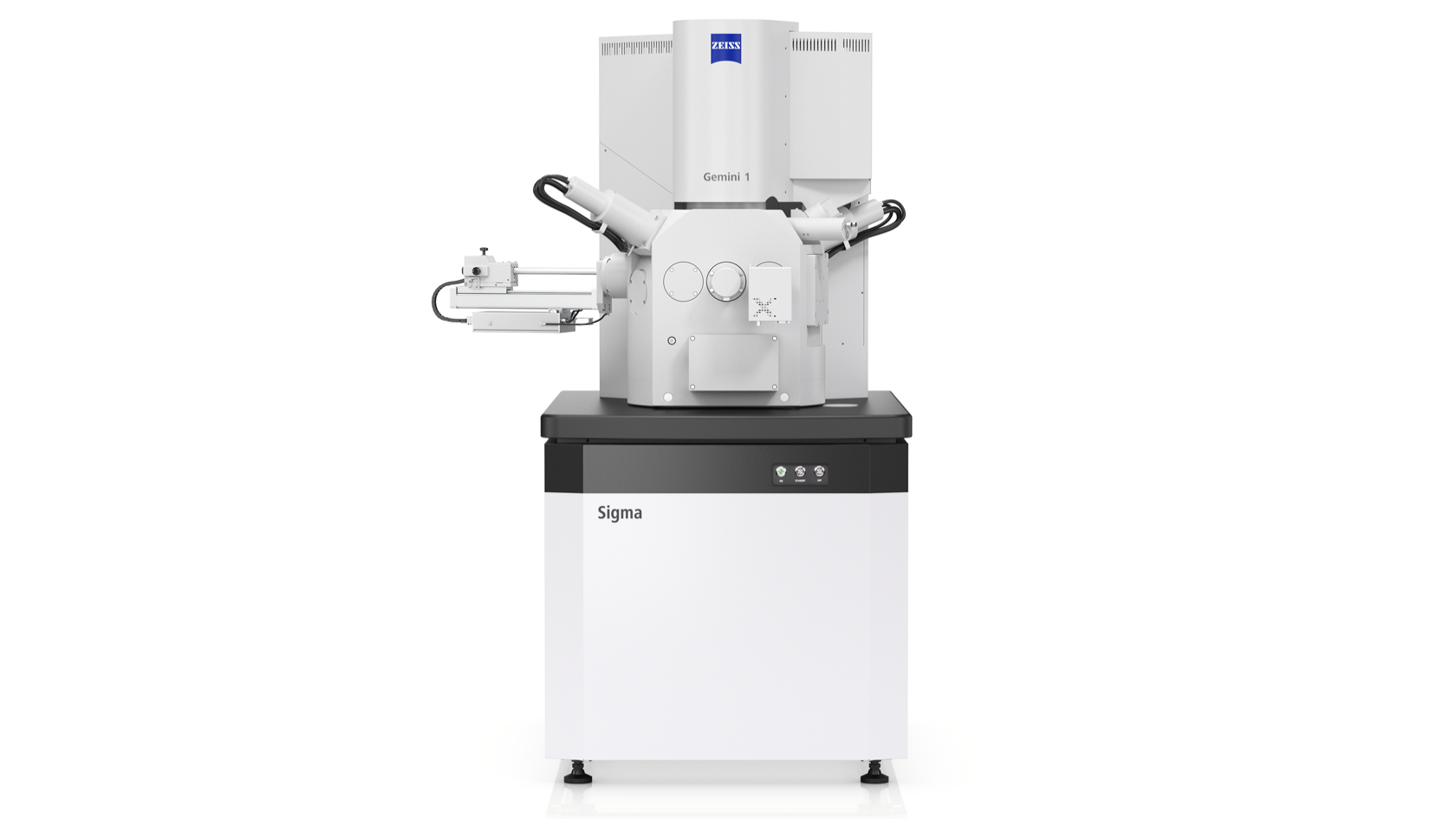

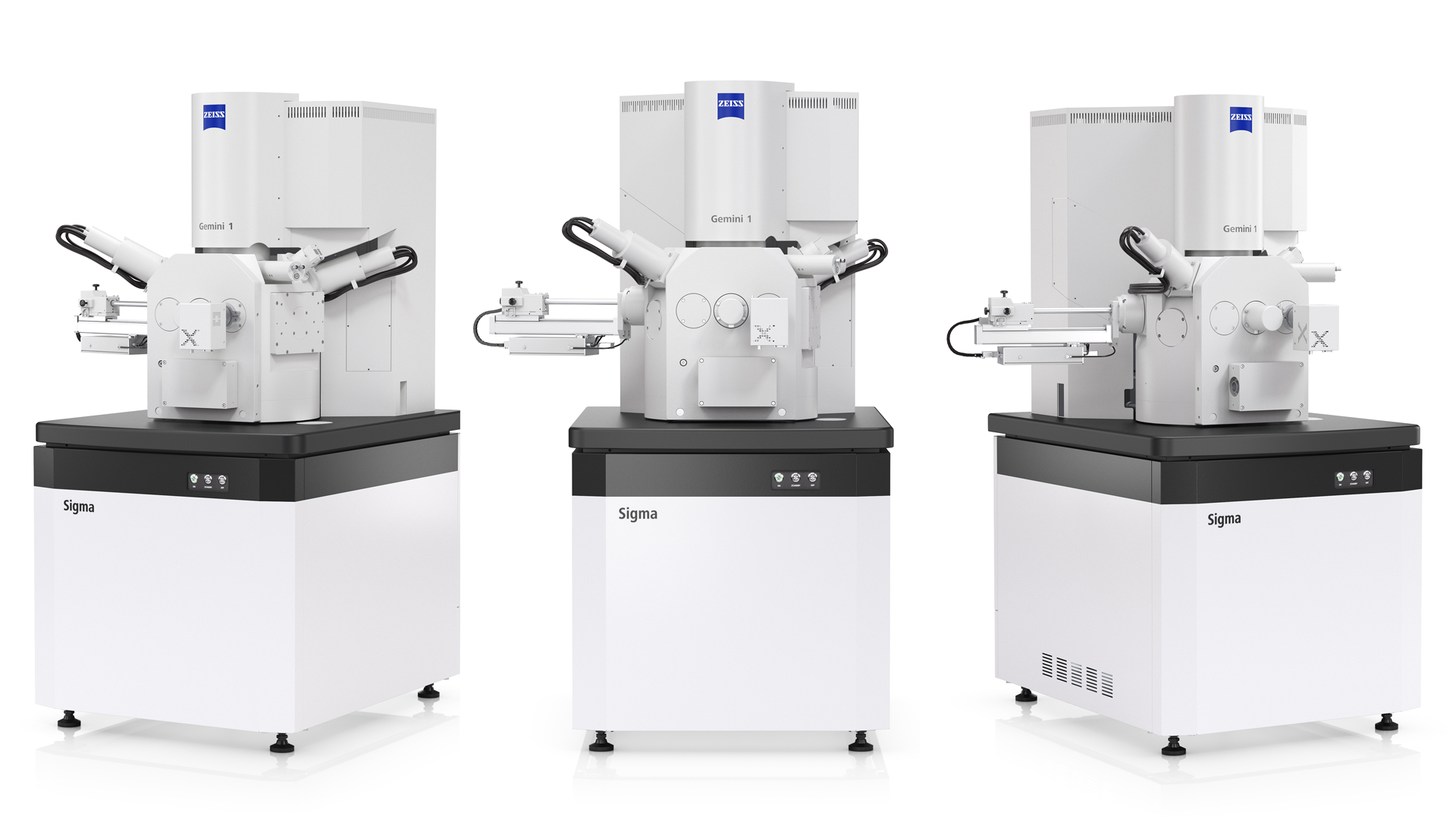

เครื่องอิเล็กตรอนไมโครสโคปชนิดปล่อยอิเล็กตรอนจากสนามไฟฟ้า

ZEISS Sigma

เข้าถึงการถ่ายภาพและการวิเคราะห์ความละเอียดสูงที่เชื่อถือได้

ZEISS Sigma ใช้เทคโนโลยีที่มาจาก ZEISS Gemini ที่ได้รับการพิสูจน์แล้ว การออกแบบเลนส์วัตถุ Gemini ผสมผสานสนามไฟฟ้าและสนามแม่เหล็กเข้าด้วยกันเพื่อเพิ่มประสิทธิภาพเชิงแสงสูงสุด พร้อมทั้งลดอิทธิพลของสนามที่มีต่อชิ้นตัวอย่างให้น้อยที่สุด สิ่งนี้ทำให้สามารถถ่ายภาพได้ยอดเยี่ยม แม้กระทั่งตัวอย่างที่ท้าทาย เช่น วัสดุแม่เหล็ก

  • ผลลัพธ์ที่ดำเนินการซ้ำได้อย่างถูกต้องจากตัวอย่างใด ๆ
  • การตั้งค่าการทดลองที่ง่ายและรวดเร็ว
  • อิงจากเทคโนโลยี Gemini ที่ได้รับการพิสูจน์แล้ว
  • การตรวจจับที่ยืดหยุ่นสำหรับภาพที่ชัดเจน

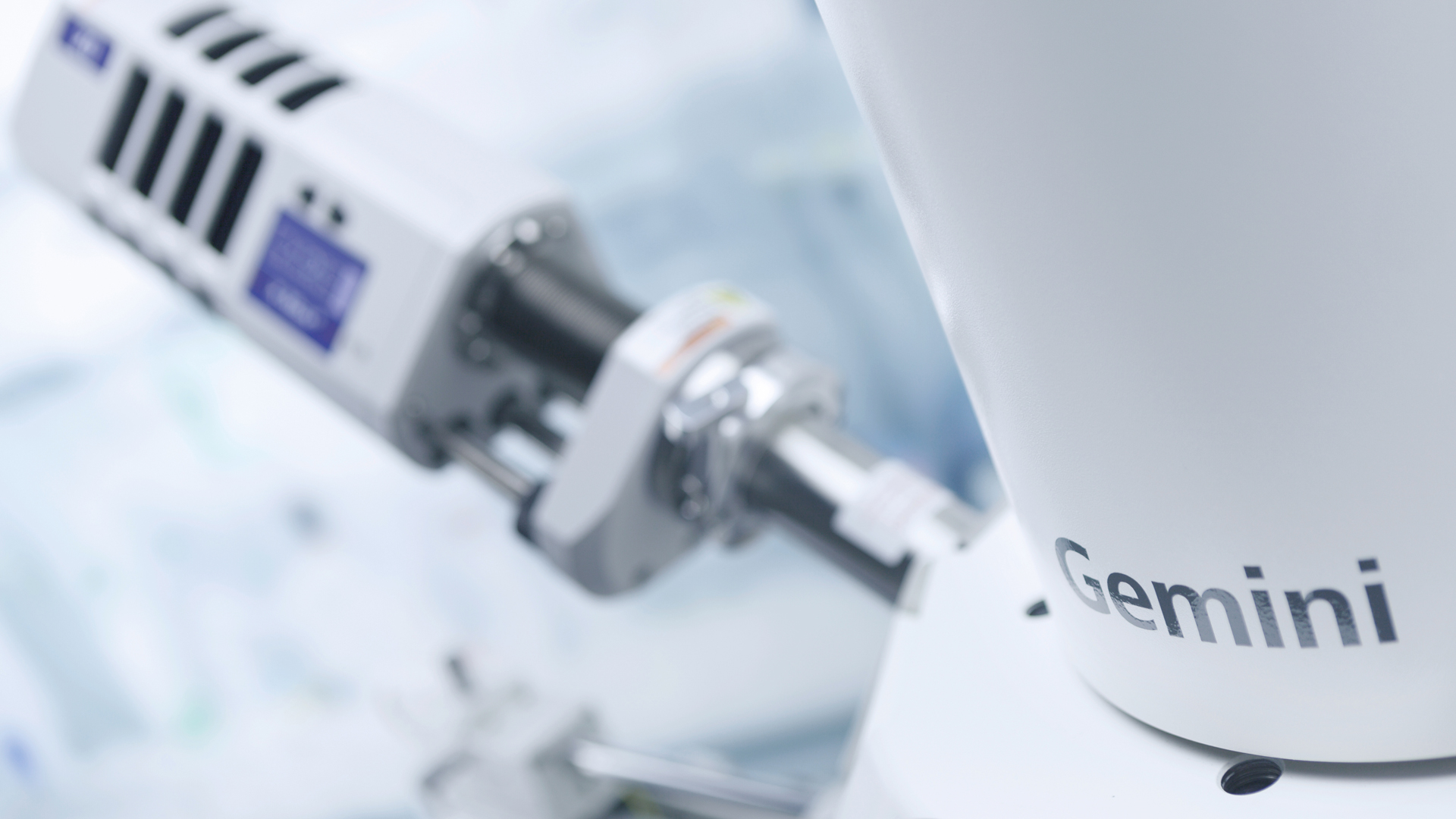

  • มีคุณสมบัติ Sigma 560 ทางเรขาคณิต EDS ระดับดีที่สุดในคลาส

ZEISS Sigma สำหรับอุตสาหกรรม

สัมผัสประสบการณ์คุณภาพระดับใหม่เมื่อทดสอบตัวอย่างของคุณ

แนวคิดการตรวจจับในเลนส์จาก Gemini รับประกันการตรวจจับสัญญาณที่มีประสิทธิภาพโดยการตรวจจับอิเล็กตรอนที่เกิดจากการกระเจิงรอง (SE) และ/หรืออิเล็กตรอนที่สะท้อนกลับ (BSE) ซึ่งช่วยลดเวลาที่ใช้ในการสร้างภาพ เทคโนโลยี Gemini beam booster รับประกันขนาดหัวโพรบวัดที่เล็กและ อัตราส่วนระหว่างสัญญาณกับสัญญาณรบกวน (SNR) ที่สูง

คุณสามารถระบุลักษณะตัวอย่างทั้งหมดของคุณด้วยเทคโนโลยีการตรวจจับล่าสุดได้ รวบรวมข้อมูลลักษณะพื้นผิวความละเอียดสูงด้วยตัวตรวจจับ ETSE รุ่นใหม่และตัวตรวจจับ InLens ในโหมดสุญญากาศสูง รับภาพที่คมชัดในโหมดความดันตัวแปรด้วยตัวตรวจจับ VPSE หรือ C2D สร้างภาพถ่ายการส่งผ่านความละเอียดสูงด้วยตัวตรวจจับ STEM และตรวจสอบองค์ประกอบด้วย HDBSD หรือตัวตรวจจับ YAG

สนามการใช้งานโดยสังเขป

  • การวิเคราะห์ข้อบกพร่องของวัสดุและส่วนประกอบที่ผลิต
  • การถ่ายภาพและการวิเคราะห์เหล็กและโลหะ
  • การตรวจสอบอุปกรณ์ทางการแพทย์
  • การกำหนดลักษณะของเซมิคอนดักเตอร์และอุปกรณ์อิเล็กทรอนิกส์ในการควบคุมกระบวนการและการวินิจฉัย
  • การถ่ายภาพความละเอียดสูงและการวิเคราะห์วัสดุนาโนชนิดใหม่
  • การวิเคราะห์การเคลือบและฟิล์มบาง
  • การกำหนดลักษณะของคาร์บอนในรูปแบบต่าง ๆ และวัสดุ 2 มิติอื่น ๆ
  • การสร้างภาพ การวิเคราะห์และการแยกแยะความแตกต่างของวัสดุพอลิเมอร์
  • ทำการวิจัยแบตเตอรี่เพื่อทำความเข้าใจผลกระทบจากการเสื่อมสภาพและการปรับปรุงคุณภาพ

การวิเคราะห์อนุภาคอัตโนมัติและการถ่ายภาพเชิงสัมพันธ์หลายโหมด

  • การวิเคราะห์อนุภาคอัตโนมัติแบบสัมพัทธ์

    จากการตรวจสอบความสะอาดในการผลิตและการคาดการณ์การสึกหรอของเครื่องยนต์ ไปจนถึงการผลิตเหล็ก การจัดการสิ่งแวดล้อม และการผลิตแบบเติมวัสดุ – โซลูชันการวิเคราะห์อนุภาคด้วยกล้องไมโครสโคปอิเล็กตรอนจาก ZEISS ช่วยให้ขั้นตอนการทำงานของคุณเป็นอัตโนมัติและเพิ่มความสามารถในการทำซ้ำได้

    การวิเคราะห์เชิงสัมพันธ์ที่ครอบคลุมทั้งไมโครสโคปแสงและไมโครสโคปอิเล็กตรอนในกระบวนการทำงานที่เชื่อมต่อกันอย่างไร้รอยต่อ

    • การรายงาน LM/EM แบบบูรณาการโดยอัตโนมัติ
    • ระบุแหล่งที่มาของการปนเปื้อน
    • ตัดสินใจได้อย่างมีข้อมูลและรวดเร็วยิ่งขึ้น
    • ปรับปรุงคุณภาพการผลิตอย่างต่อเนื่อง
    • ผลลัพธ์ที่เร็วขึ้น: การวิเคราะห์อัตโนมัติแทนการวิเคราะห์เป็นการเฉพาะอย่างต่อเนื่อง พร้อมการตรวจสอบและทดสอบอนุภาคที่เร็วขึ้นด้วยอัลกอริธึมการเรียนรู้ของเครื่องจักรแบบบูรณาการ



  • การถ่ายภาพเชิงสัมพันธ์หลายโหมดสำหรับการวิเคราะห์อนุภาคไมโครพลาสติก

    ZEISS ZEN Intellesis ช่วยให้สามารถระบุอนุภาคได้โดยการเรียนรู้ของเครื่อง คุณสามารถเข้าถึงผลลัพธ์ได้ผ่านซอฟต์แวร์ ZEISS ZEN Connect อันทรงพลัง ZEISS ZEN Intellesis จะให้ข้อมูลเชิงลึกเพิ่มเติมเกี่ยวกับการกระจายตัวของอนุภาคตามการแบ่งส่วนภาพการเรียนรู้ของเครื่องและการจำแนกวัตถุ

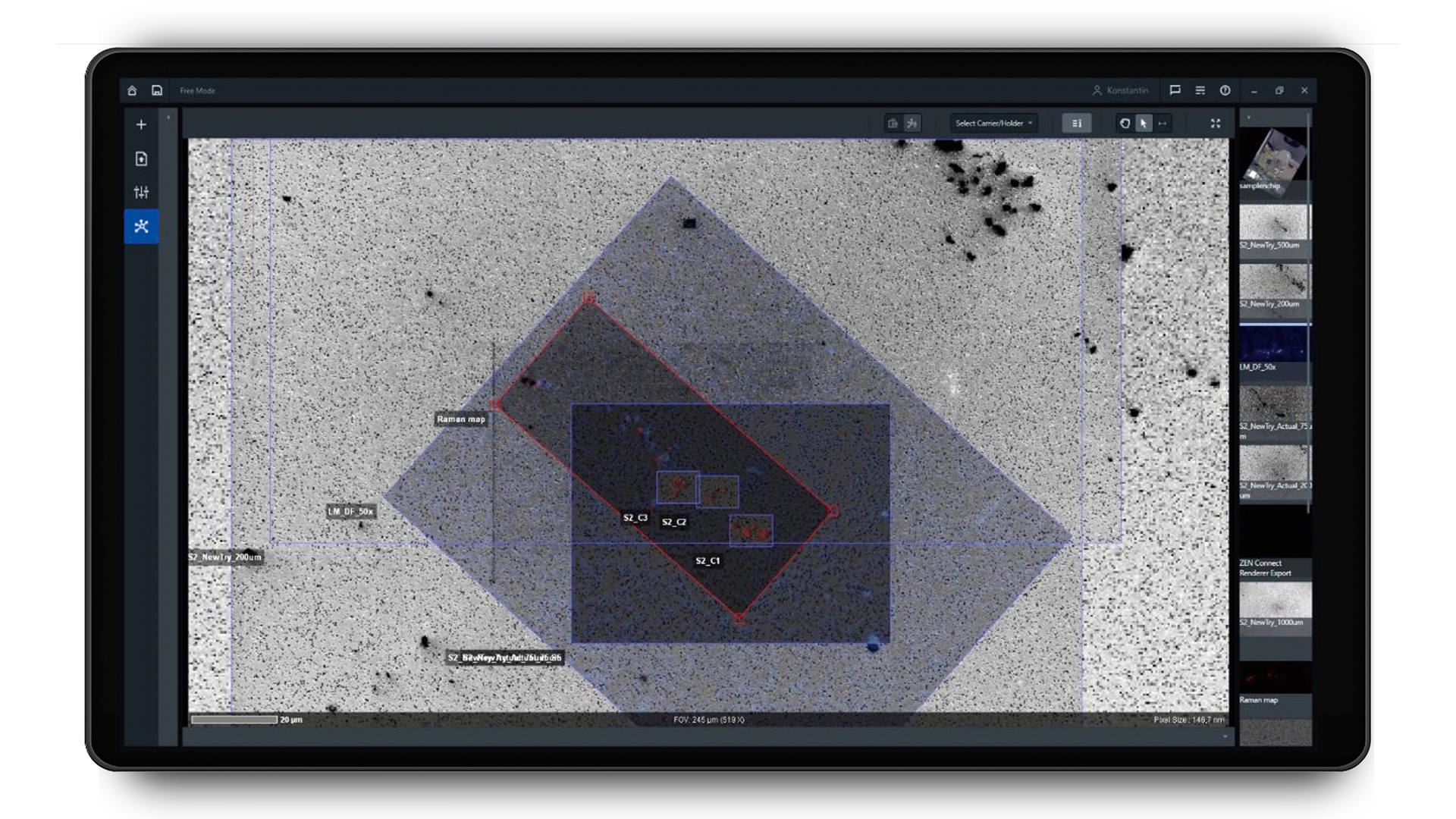

  • การเชื่อมโยงของสองวิธีการไมโครสโคปนี้ คือ SEM และ Raman ถูกใช้เพื่อสร้างข้อมูลสูงสุดระหว่างการวิเคราะห์ – โดยเฉพาะสำหรับอนุภาคพอลิเมอร์ ZEN Connect ทำหน้าที่ซ้อนทับกับ Raman สำหรับการวิเคราะห์ขั้นพื้นฐานและ ZEN Intellesis สำหรับการจำแนกประเภทอัตโนมัติ เครื่องมือรายงานถูกใช้เพื่อสร้างรายงานอัตโนมัติใน ZEN core ตามเทมเพลตและบันทึกในรูปแบบ PDF หรือ DOC (4)

    การเชื่อมโยงของสองวิธีการไมโครสโคปนี้ คือ SEM และ Raman ถูกใช้เพื่อสร้างข้อมูลสูงสุดระหว่างการวิเคราะห์ – โดยเฉพาะสำหรับอนุภาคพอลิเมอร์ ZEN Connect ทำหน้าที่ซ้อนทับกับ Raman สำหรับการวิเคราะห์ขั้นพื้นฐานและ ZEN Intellesis สำหรับการจำแนกประเภทอัตโนมัติ เครื่องมือรายงานถูกใช้เพื่อสร้างรายงานอัตโนมัติใน ZEN core ตามเทมเพลตและบันทึกในรูปแบบ PDF หรือ DOC (4)

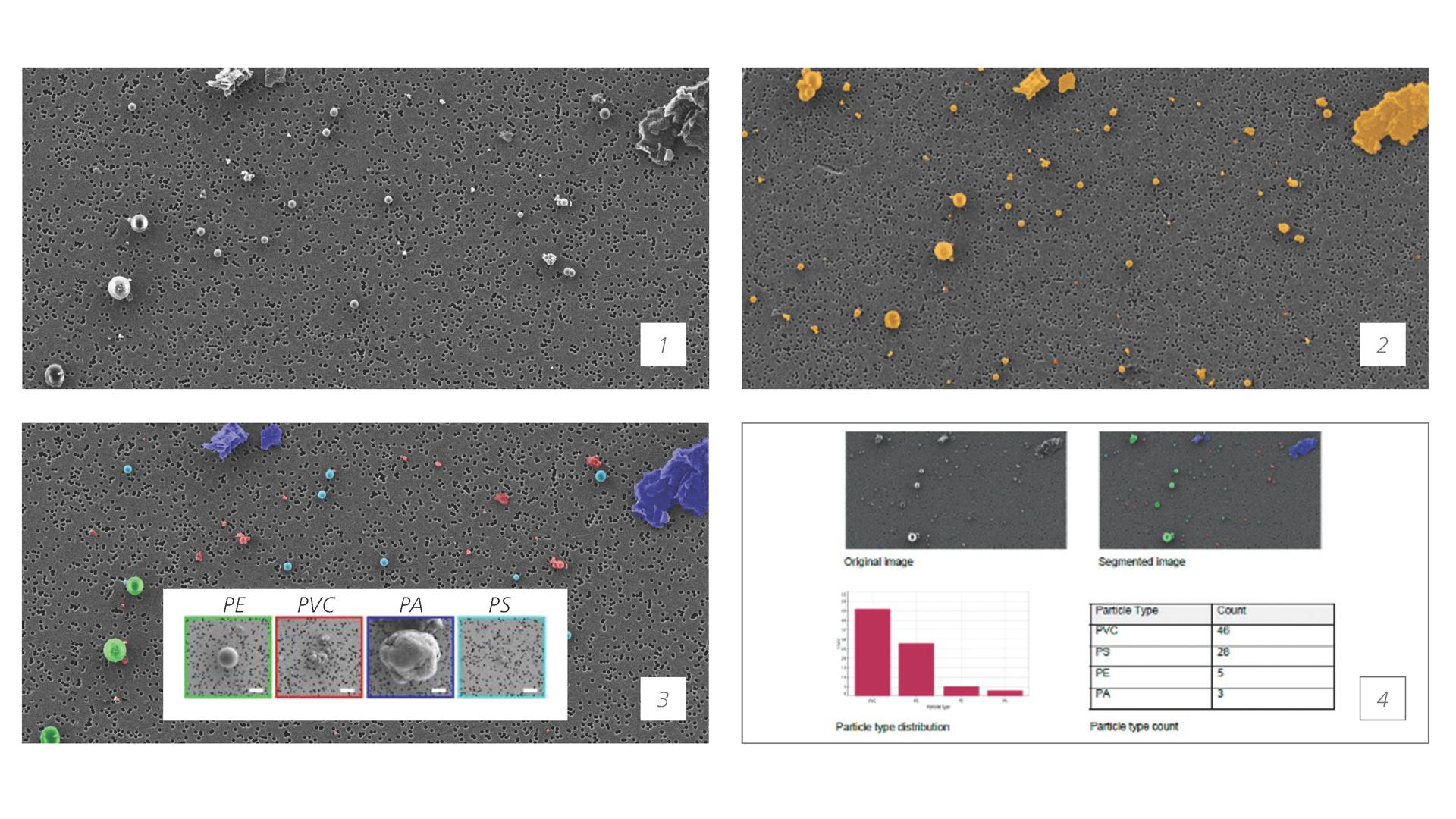

    สำหรับภาพ SEM (1), การวิเคราะห์ภาพถูกใช้เพื่อแบ่งส่วนอนุภาคทั้งหมด (2) และวัดคุณสมบัติที่เลือก สามารถแสดงการวัดในรูปแบบของการกระจายขนาด ยกตัวอย่างเช่น Intellesis Object Classification ถูกใช้เพื่อจำแนกอนุภาคที่ถูกแบ่งแยกออกเพิ่มเติม และจัดเรียงอนุภาคเหล่านี้เป็นประเภทย่อย (3) จำนวนอนุภาคต่อประเภทสามารถดำเนินการได้โดยใช้ข้อมูลนี้ การจำแนกวัตถุถูกดำเนินการสำหรับอนุภาคนาโนและไมโครพลาสติกมาตรฐาน (โพลีสไตรีน (PS, สีน้ำเงินอ่อน) โพลีเอทิลีน (PE, สีเขียว) โพลีอะไมด์–ไนลอน 6 (PA, สีน้ำเงินเข้ม) และโพลีไวนิลคลอไรด์ (PVC, สีแดง)) บนฟิลเตอร์โพลีคาร์บอเนตที่ถ่ายภาพด้วย ZEISS Sigma การศึกษาที่เชื่อมโยงนี้ผสานความละเอียดสูงของไมโครสโคปอิเล็กตรอนเข้ากับความสามารถในการวิเคราะห์ของไมโครสโคป Raman

ZEISS SmartPI

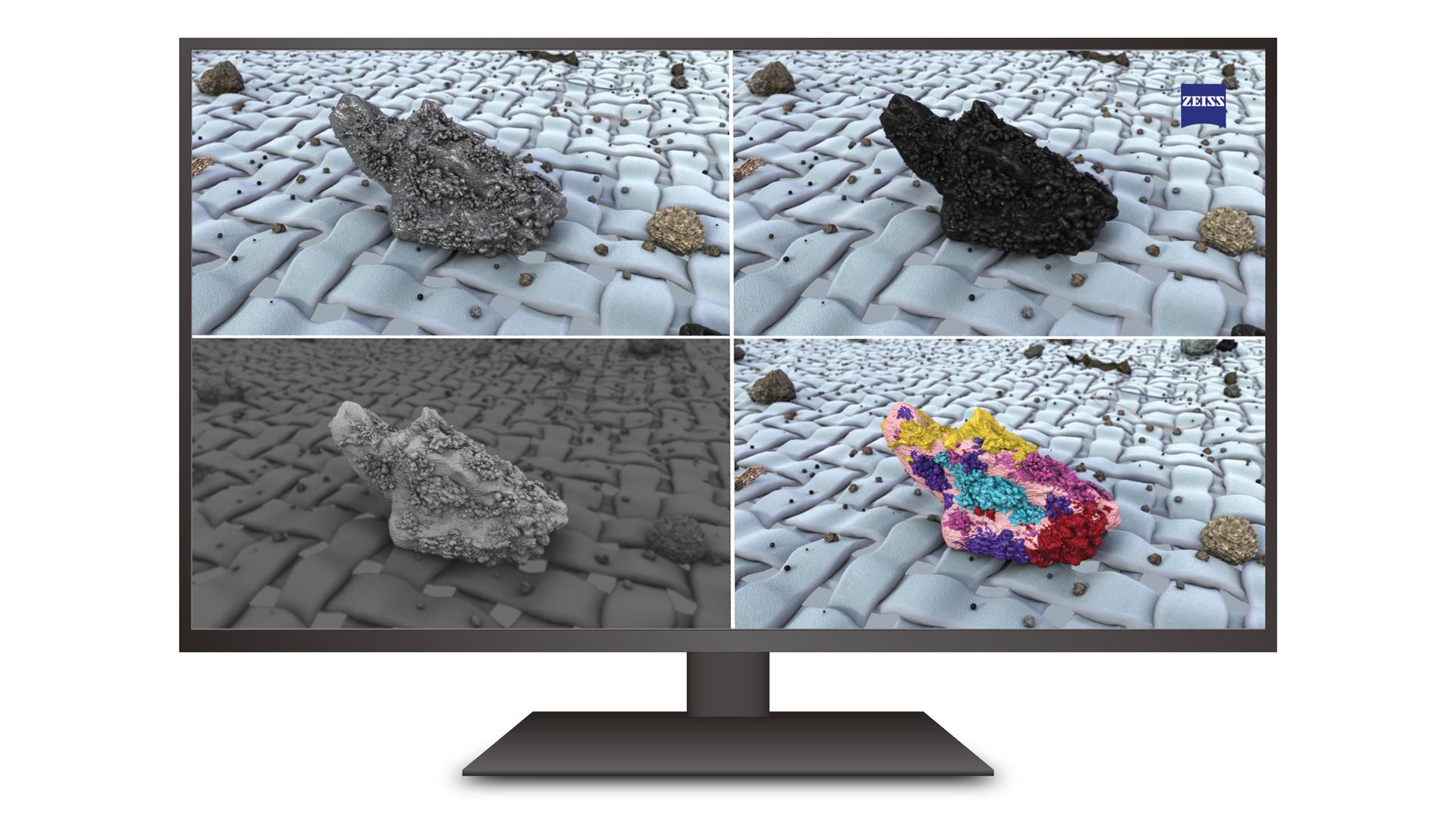

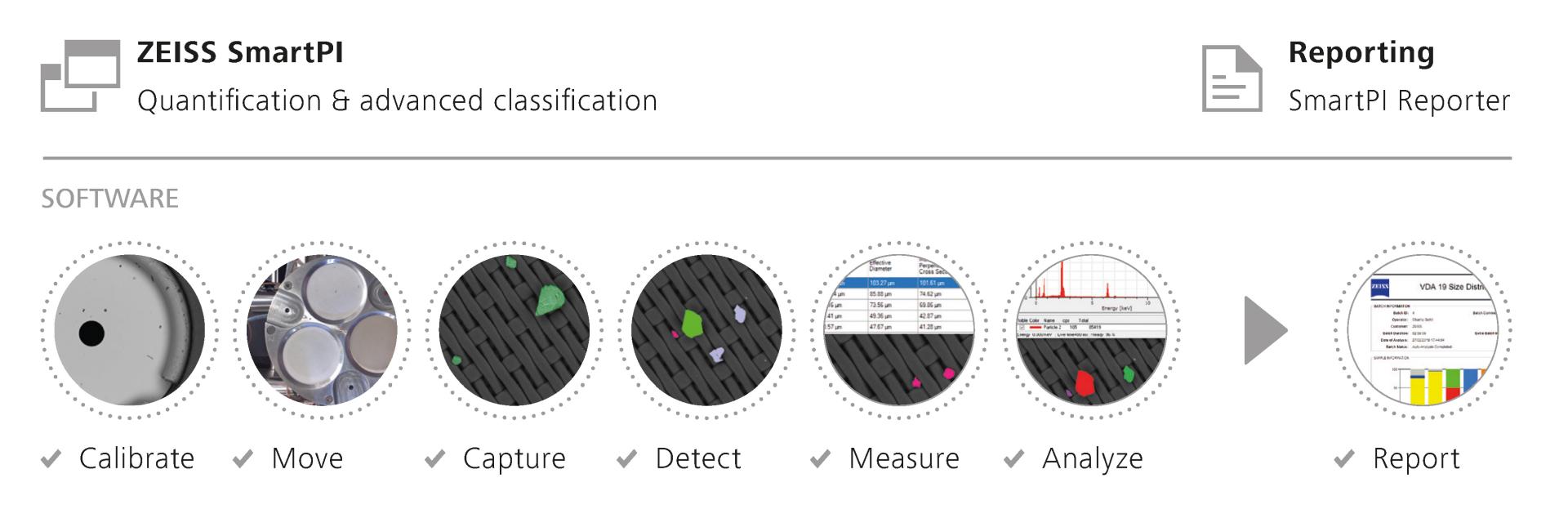

ZEISS SmartPI ได้รับการออกแบบมาสำหรับการวิเคราะห์ตัวอย่างที่ทำซ้ำได้ในปริมาณมากในสภาพแวดล้อมการผลิต ความสามารถในการระบุ วิเคราะห์ และรายงานข้อมูลการปนเปื้อนเพิ่มมิติใหม่ในการประมวลผลการควบคุม ได้รับประโยชน์จากการปรับปรุงที่สำคัญในการวิเคราะห์และการจำแนกอนุภาค SEM แบบอัตโนมัติเต็มรูปแบบ ให้ ZEISS SmartPI เพิ่มผลผลิต คุณภาพและลดต้นทุนการปนเปื้อนของคุณ ตรวจจับ วัด นับ และจัดประเภทอนุภาคที่สนใจโดยอัตโนมัติตามลักษณะรูปทรงและองค์ประกอบทางธาตุ

รายงานมาตรฐานอุตสาหกรรมถูกสร้างขึ้นโดยอัตโนมัติ เช่น VDA 19.1 และ ISO 16232

การรวมเข้าด้วยกันอย่างสมบูรณ์และรองรับกับระบบ EDS ของ Bruker และ Oxford

เรียนรู้เพิ่มเติมในวิดีโอของเราเกี่ยวกับ ZEISS Sigma

  • การพัฒนาของออพติกส์ ZEISS Gemini

    เทคโนโลยี ZEISS Gemini สำหรับอุตสาหกรรม ZEISS นำเสนอโซลูชันที่เหมาะสมสำหรับทุกการใช้งาน ดูวิดีโอเพื่อค้นพบการพัฒนาและประโยชน์ของเทคโนโลยี Gemini
