ARAMIS Multisensor DIC-Systems

การรวมกันของเซนเซอร์ ARAMIS หลายตัวหรือระบบวัด ARAMIS หลายระบบ เรียกว่าระบบมัลติเซนเซอร์ ระบบมัลติเซนเซอร์ช่วยให้สามารถวัดแบบซิงโครไนซ์เวลาจากมุมมองที่แตกต่างกัน ซึ่งสามารถประเมินได้ในระบบพิกัดทั่วไป พื้นที่การวัดของเซนเซอร์ที่ใช้ในระบบมัลติเซนเซอร์สามารถเหมือนกันหรือมีขนาดแตกต่างกันได้ ระบบมัลติเซนเซอร์สามารถบันทึกและประเมินการเคลื่อนไหวและการเสียรูปจากส่วนกลาง ตลอดจนผลกระทบของความเครียดและการเสียรูปในพื้นที่ได้พร้อมกันโดยการรวมพื้นที่การวัดขนาดใหญ่และขนาดเล็กเข้าด้วยกัน

โดยทั่วไป ความท้าทายประการหนึ่งสำหรับวิศวกรทดสอบในการทดสอบโหลดเชิงกล เช่น การทดสอบแรงอัด การทดสอบแรงดึง และการทดสอบความแข็งในการดัดงอ คือ การทราบล่วงหน้าว่ารอยแตกร้าวจะก่อตัวขึ้นที่ใด และจะเกิดขึ้นได้อย่างไร หรือจะเกิดการเสียรูปสูงสุดที่ใด ด้วยเครื่องมือวัดแบบเดิม เช่น Strain gauge (หรือ Strain gauges) และตัวแปลงสัญญาณการย้ายที่ (LVDT) วิศวกรจะต้องตัดสินใจล่วงหน้าว่าต้องการสังเกตบริเวณใดของตัวอย่างในการทดสอบ และจะวางเซนเซอร์วัดจุดไว้ที่ใด สิ่งนี้ต้องใช้ประสบการณ์อย่างมาก และแม้จะมีผลการจำลองมาช่วยแต่การที่เซนเซอร์จะถูกวางไว้ในตำแหน่งที่ผิดก็อาจเกิดขึ้นได้ และทำให้ไม่สามารถจับภาพพื้นที่การเสียรูปที่สำคัญที่สุดได้ ระบบ ARAMIS ที่มีหลักการวัดแบบไม่สัมผัสเต็มพื้นที่โดยอาศัยการเชื่อมโยงภาพดิจิทัล (DIC) มอบข้อได้เปรียบที่ยอดเยี่ยมที่ทำให้วิศวกรทดสอบไม่จำเป็นต้องทราบล่วงหน้าว่ารอยแตกร้าวหรือการเสียรูปที่รุนแรงที่สุดเกิดขึ้นที่ตำแหน่งใด ARAMIS ทำให้สามารถวัดและประเมินผลพื้นที่ขนาดใหญ่ของวัตถุทดสอบได้

แนวคิดมัลติเซนเซอร์ ซึ่งรวมเซนเซอร์ ARAMIS หลายตัวเข้าด้วยกันเพื่อบันทึกการวัดแบบขนานจากมุมมองที่แตกต่างกันด้วยช่วงการวัดที่แตกต่างกัน ช่วยเพิ่มความเป็นไปได้ในการวิเคราะห์การเสียรูปและการเคลื่อนไหวด้วย ARAMIS

สำหรับการตรวจสอบการเคลื่อนไหว 3 มิติและการเสียรูปในการทดสอบเชิงกล ระบบ DIC มัลติเซนเซอร์มีความยืดหยุ่นมาก เหนือสิ่งอื่นใด เซนเซอร์ DIC แบบมัลติเซนเซอร์ถูกใช้สำหรับ:

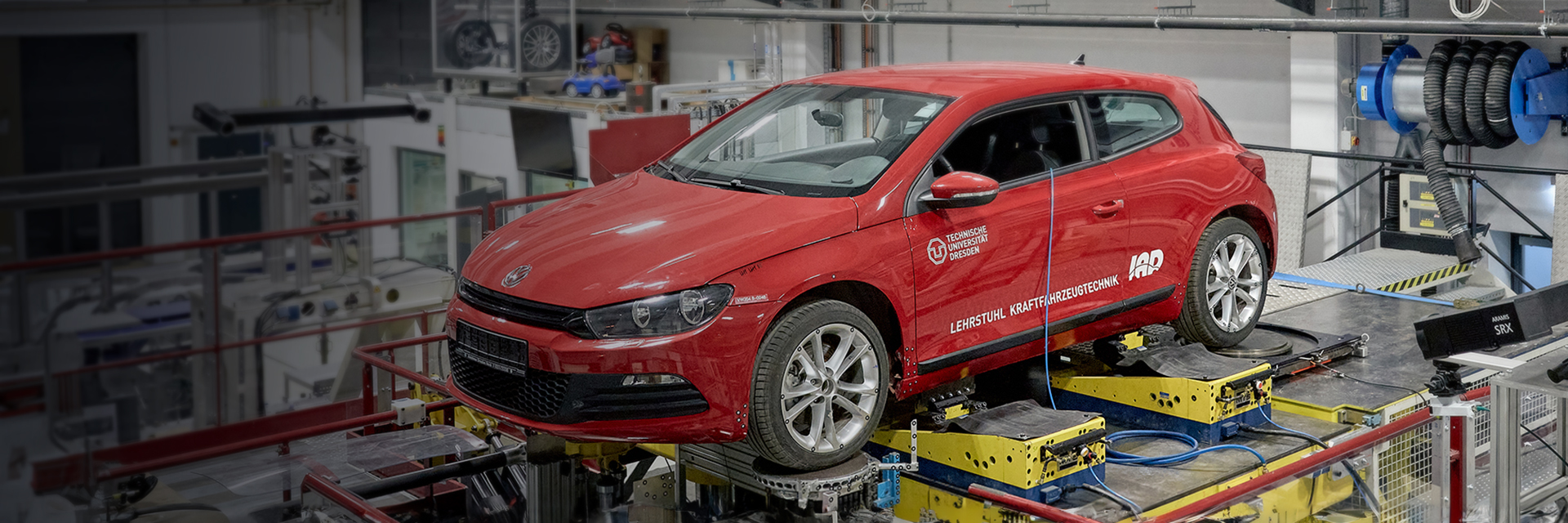

• การได้มาซึ่งพารามิเตอร์พลศาสตร์ของยานพาหนะและตัวแปรตำแหน่งล้อของรถทดสอบบนแท่นทดสอบยานพาหนะทั้งคัน (แท่นทดสอบ 4 เสา)
• การวิเคราะห์พฤติกรรมการโก่งตัวของส่วนประกอบและโครงสร้างทรงกระบอกผนังบางในอุตสาหกรรมการบินและอวกาศ
• การศึกษาที่แม่นยำของการลดความหนาของชิ้นงานทดสอบแรงดึง โดยการวัดด้านหน้าและด้านหลังของชิ้นงาน
• การทดสอบชิ้นส่วนในอุตสาหกรรมยานยนต์และการบินและอวกาศ
• การวิเคราะห์รอยแตกร้าวของตัวอย่างวัสดุก่อสร้าง

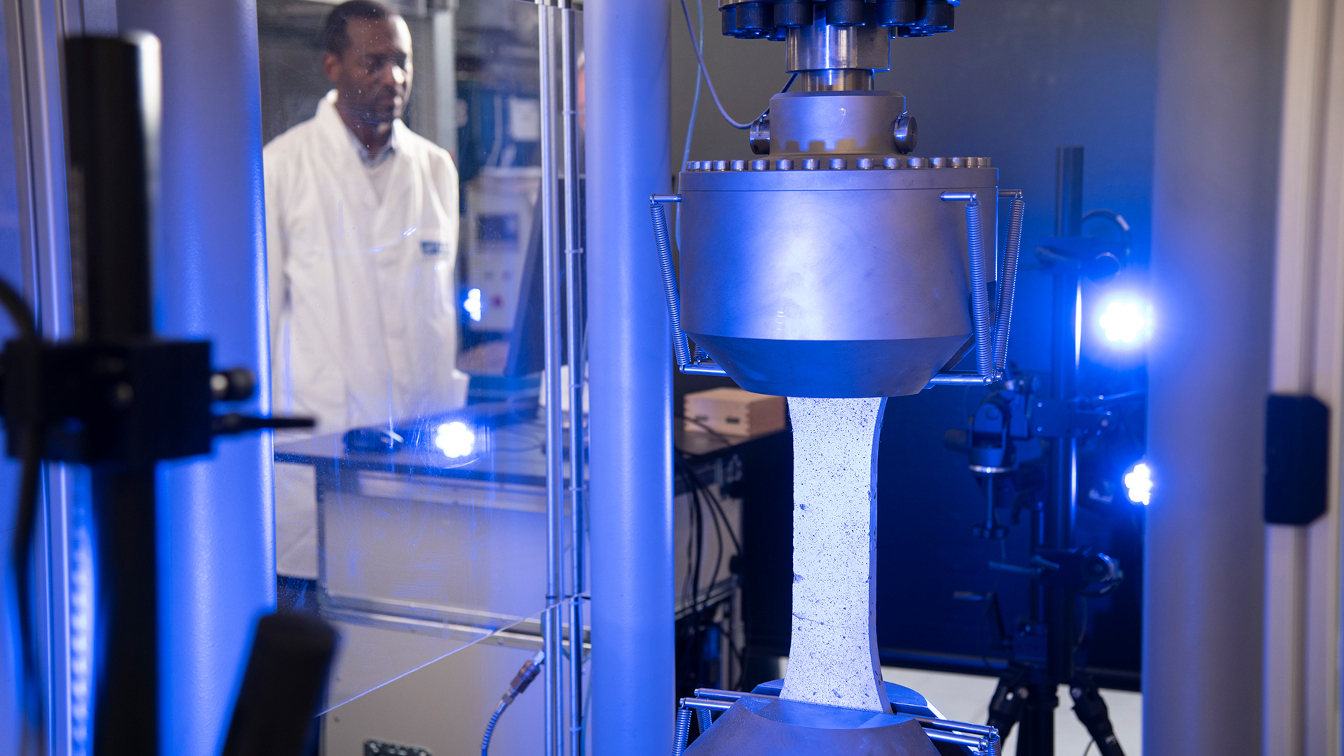

เช่น IAB Weimar ใช้มัลติเซนเซอร์ ARAMIS สำหรับการทดสอบวัสดุ สำหรับการทดสอบแรงดึงของชิ้นงาน เช่น เซนเซอร์ ARAMIS จะถูกวางไว้ที่ด้านหน้าและด้านหลังของชิ้นงานแต่ละชิ้นเพื่อบันทึกการเสียรูปจากทั้งสองด้าน สิ่งนี้ช่วยลดความจำเป็นที่จะต้องรู้ว่ารอยแตกร้าวอาจเกิดขึ้นที่ใดก่อนการทดสอบ นอกจากนี้ ระบบพิกัดทั่วไปจะบันทึกและประเมินข้อมูลการวัด ผลการวัดจากระบบต่างๆ ยังสามารถแสดงผลพร้อมกันได้โดยใช้ซอฟต์แวร์แบบบูรณาการ ช่วยลดความยุ่งยากในการวิเคราะห์และการเปรียบเทียบเป็นอย่างมาก รวมถึงประหยัดเวลาอันมีค่าอีกด้วย นอกจากนี้ การตรวจจับปลายรอยแตกร้าวยังช่วยให้สามารถติดตามและประเมินเส้นโค้งความคืบหน้าของจุดรอยแตกได้ นอกจากนี้ยังสามารถหาปริมาณอื่นๆ เช่น ความยาวของรอยแตก ช่องเปิด และโหมดใน 3 มิติได้อีกด้วย

ARAMIS เป็นระบบวัดแบบออปติคอลสำหรับการวัดความเครียด การย้ายที่ ความเร็ว ความเร่ง การหมุน และมุมโดยแบบไม่สัมผัส ARAMIS ผสมผสานเทคโนโลยีการติดตามจุดและแนวทางการเชื่อมโยงภาพดิจิทัลเพื่อวัดพิกัด 3 มิติและปริมาณที่ได้รับจากเทคโนโลยีดังกล่าวในช่วงระยะเวลาหนึ่ง

สามารถใช้ ARAMIS ได้ 2 วิธีในการวัดความเครียดและการแปล ด้วยกล้องเพียงตัวเดียวสำหรับการวัด ARAMIS จึงมีฟังก์ชัน 2D DIC และการติดตามจุด ซึ่งหมายความว่าสามารถวัดตัวอย่างหรือวัตถุที่แบนได้ และสามารถกำหนดการเคลื่อนที่ในทิศทาง X และ Y รวมถึงความเครียดในระนาบได้

ความสามารถทั้งหมดของ ARAMIS จะเข้ามามีบทบาทเมื่อใช้กล้อง 2 ตัวสำหรับการวัดความเครียดและการแปลแบบ 3 มิติ โดยการใช้เซนเซอร์ที่เรียกว่ากล้องสเตอริโอ ก็สามารถวัดตัวอย่างและวัตถุในทุกรูปแบบ และสามารถจับภาพการเคลื่อนที่และการหมุนในพื้นที่ว่าง 3 มิติได้ สำหรับการวัดที่ประสบความสำเร็จด้วยเซนเซอร์ 3D แบบออปติคอล การตั้งค่าที่เข้มงวดของกล้องทั้งสอง (โดยเฉพาะอย่างยิ่งในชุดเซนเซอร์ตามที่ ARAMIS สนำเสนอ) เป็นสิ่งสำคัญเช่นเดียวกับการสอบเทียบเซนเซอร์กล้องสเตอริโอที่มีวัตถุสอบเทียบที่เหมาะสมเป็นสิ่งจำเป็น
