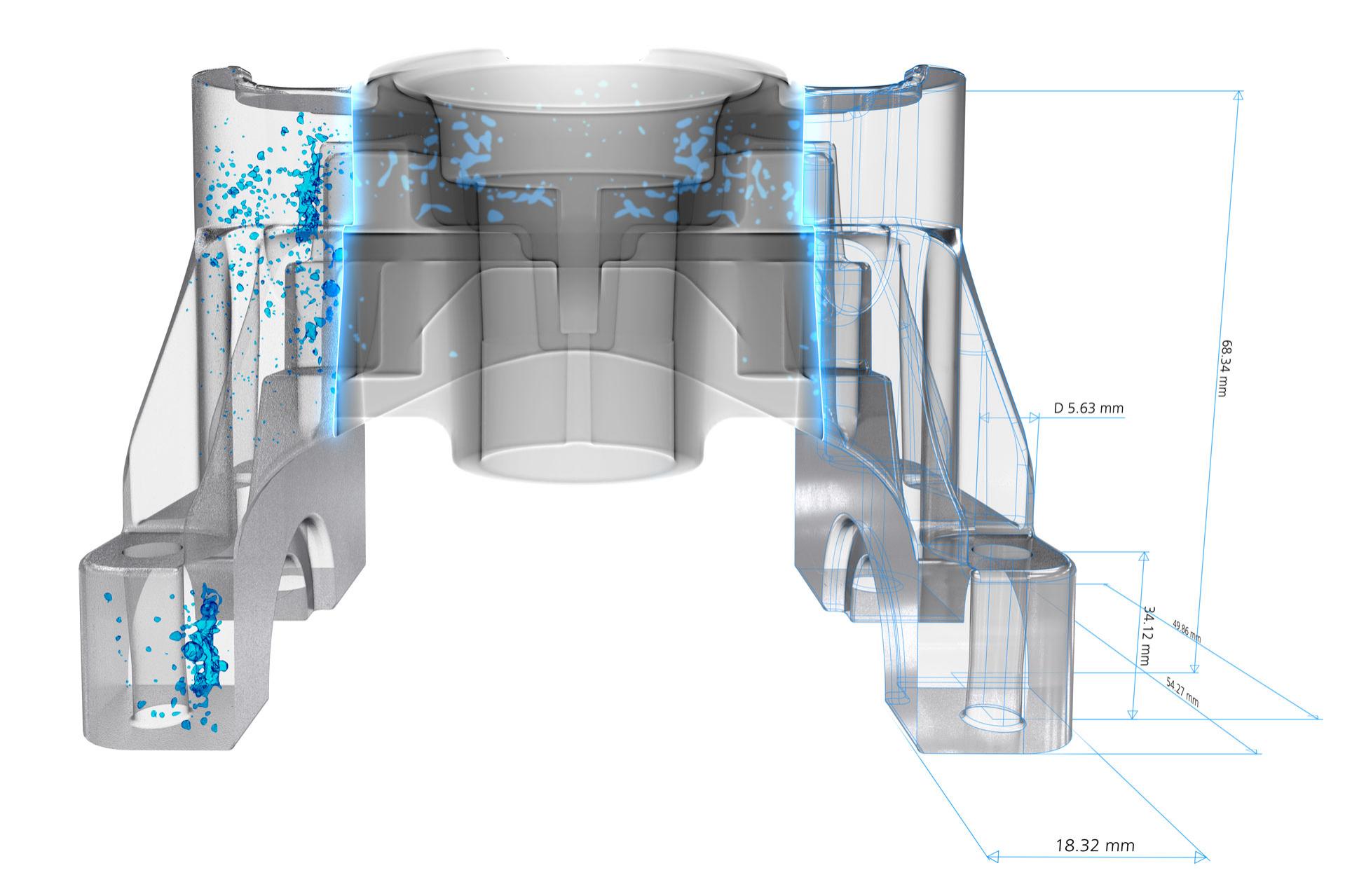

ZEISS X-Ray Series สำหรับการหล่อโลหะเบา

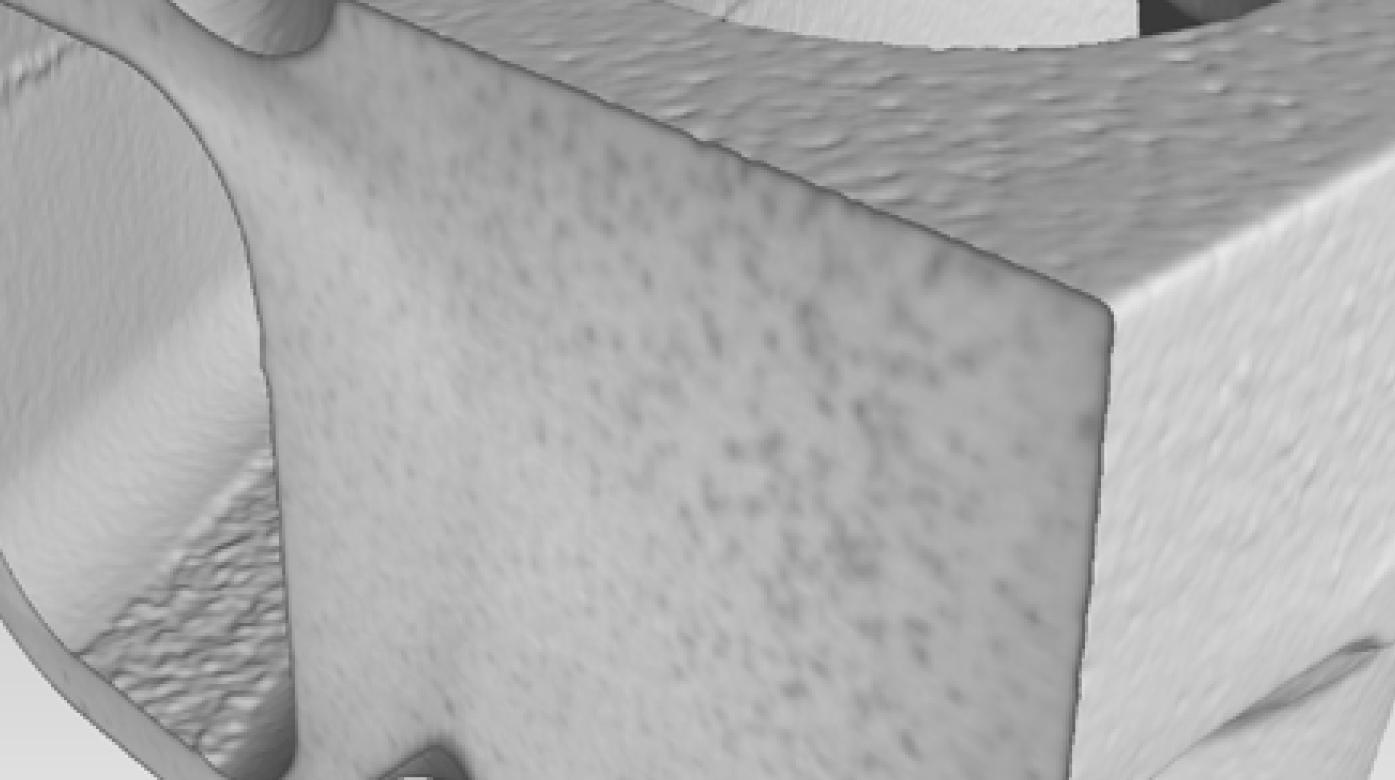

รูหมายถึงการฝังในของก๊าซที่มีลักษณะเป็นทรงกลมที่มาจากการแปรสภาพเป็นแก๊ส เช่น จากน้ำยาถอดแบบ หรือการระบายไม่เพียงพอ

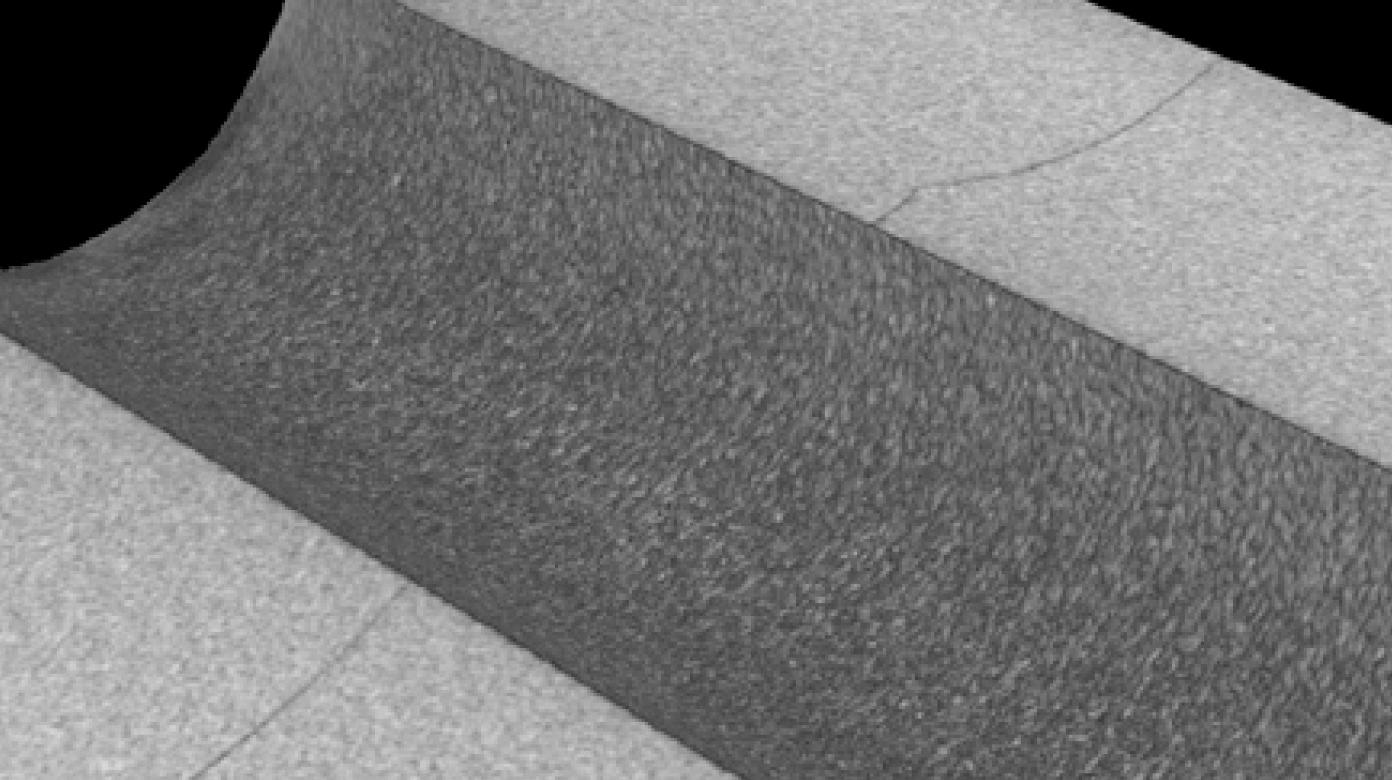

สารปนเปื้อนและความเร็วเกทสูงเกินไปอาจเป็นสาเหตุที่ทำให้เกิดรอยแตกหรือความล้าจากอุณหภูมิ

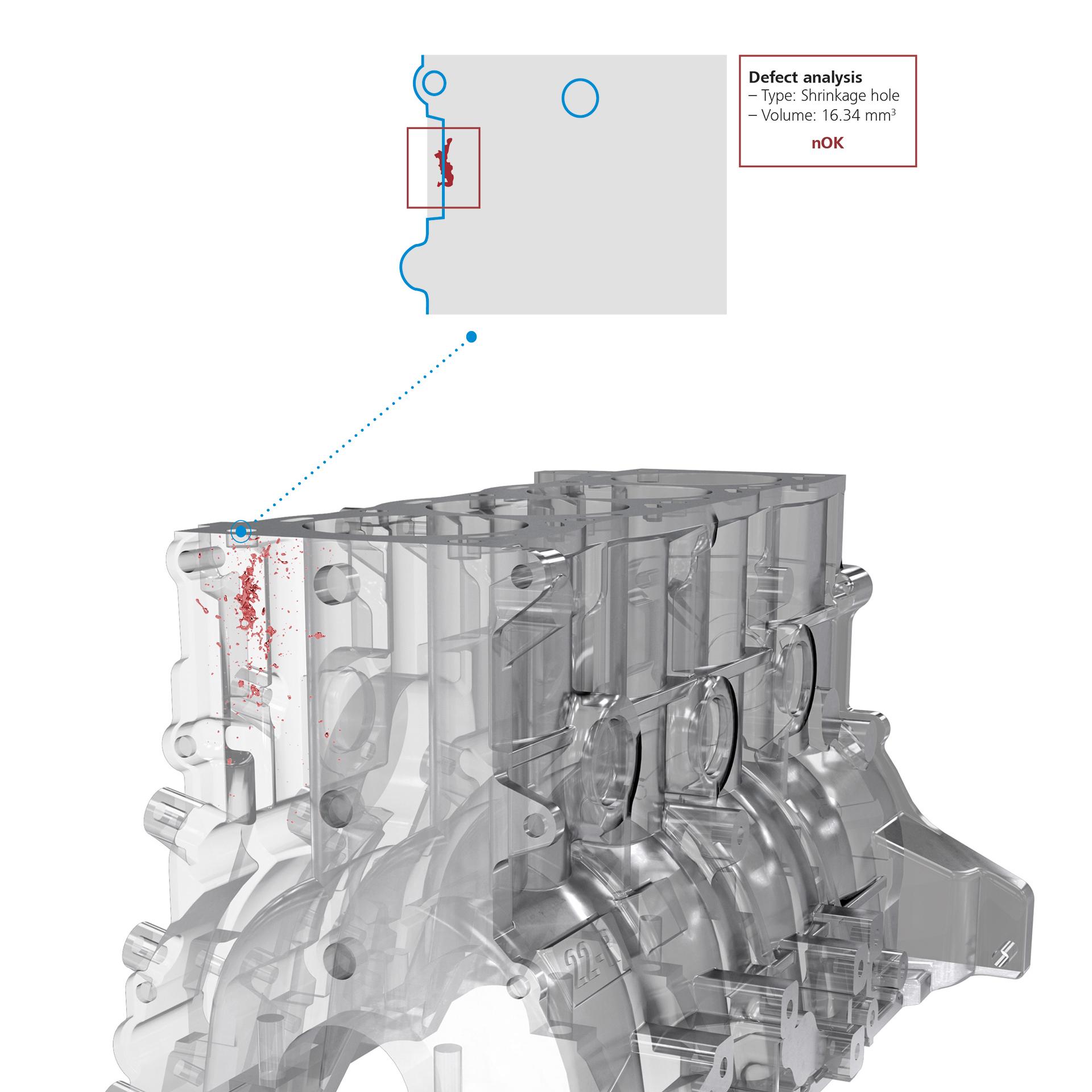

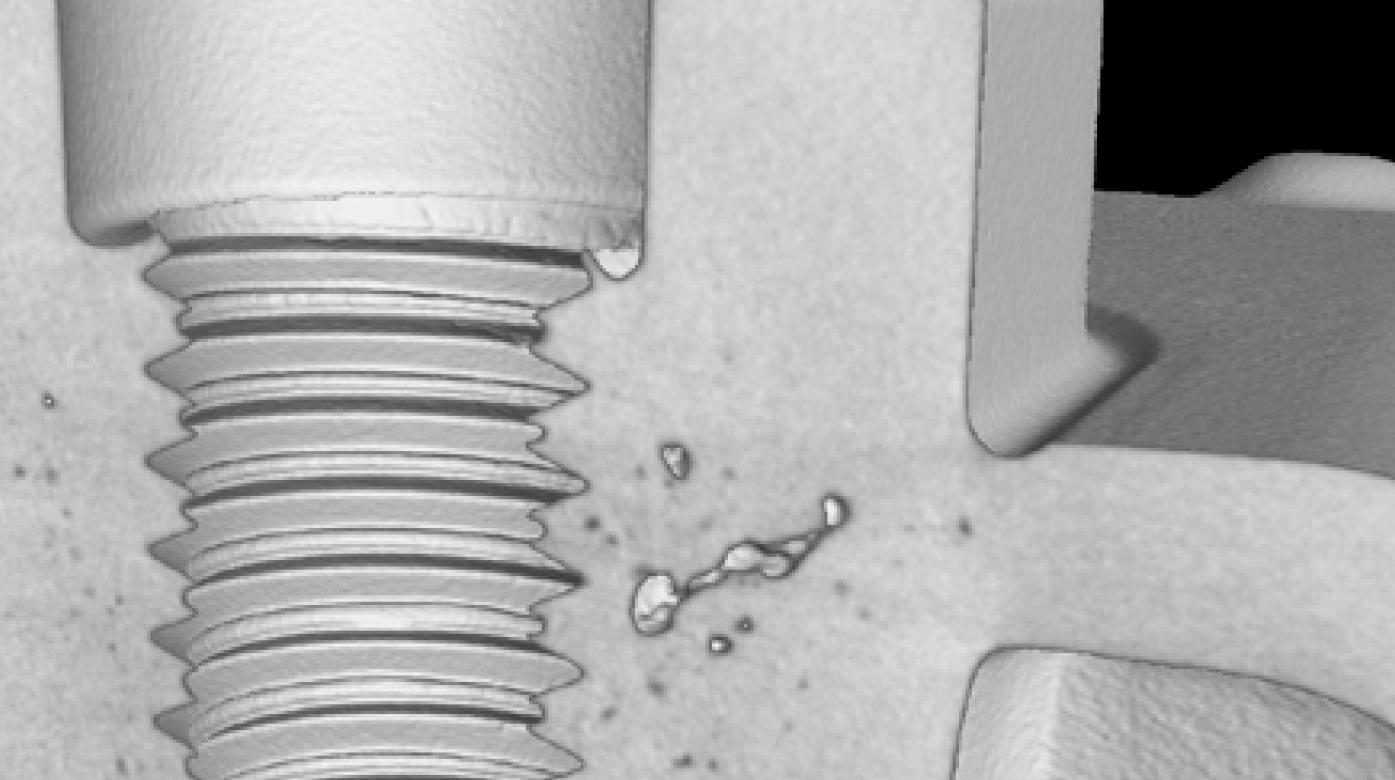

หลุมที่เกิดจากการหดตัวจะมีปลายขอบที่แหลมคม มีลักษณะเป็นช่องว่างและมักเชื่อมต่อถึงกัน หลุมเหล่านี้จะรวมตัวเมื่อวัสดุแข็งตัว โดยเกิดจากสาเหตุต่าง ๆ เช่น ความดันย้ำต่ำเกินไปหรือตำแหน่งของเกทไม่เหมาะสม

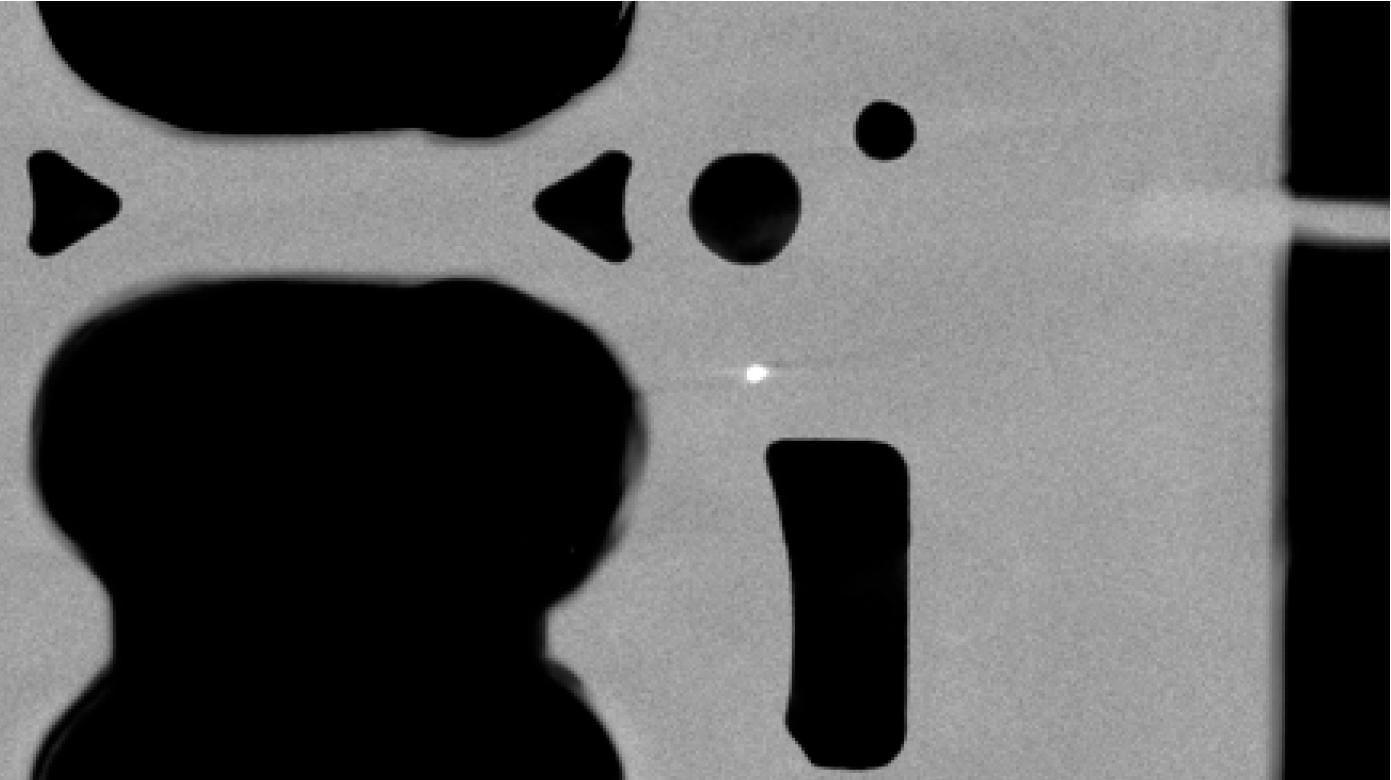

สารฝังในคือส่วนประกอบของวัสดุที่ปกติแล้วแข็งกว่าวัสดุฐาน สารฝังในเกิดจากวัสดุหล่อที่มีการปนเปื้อน เป็นต้น

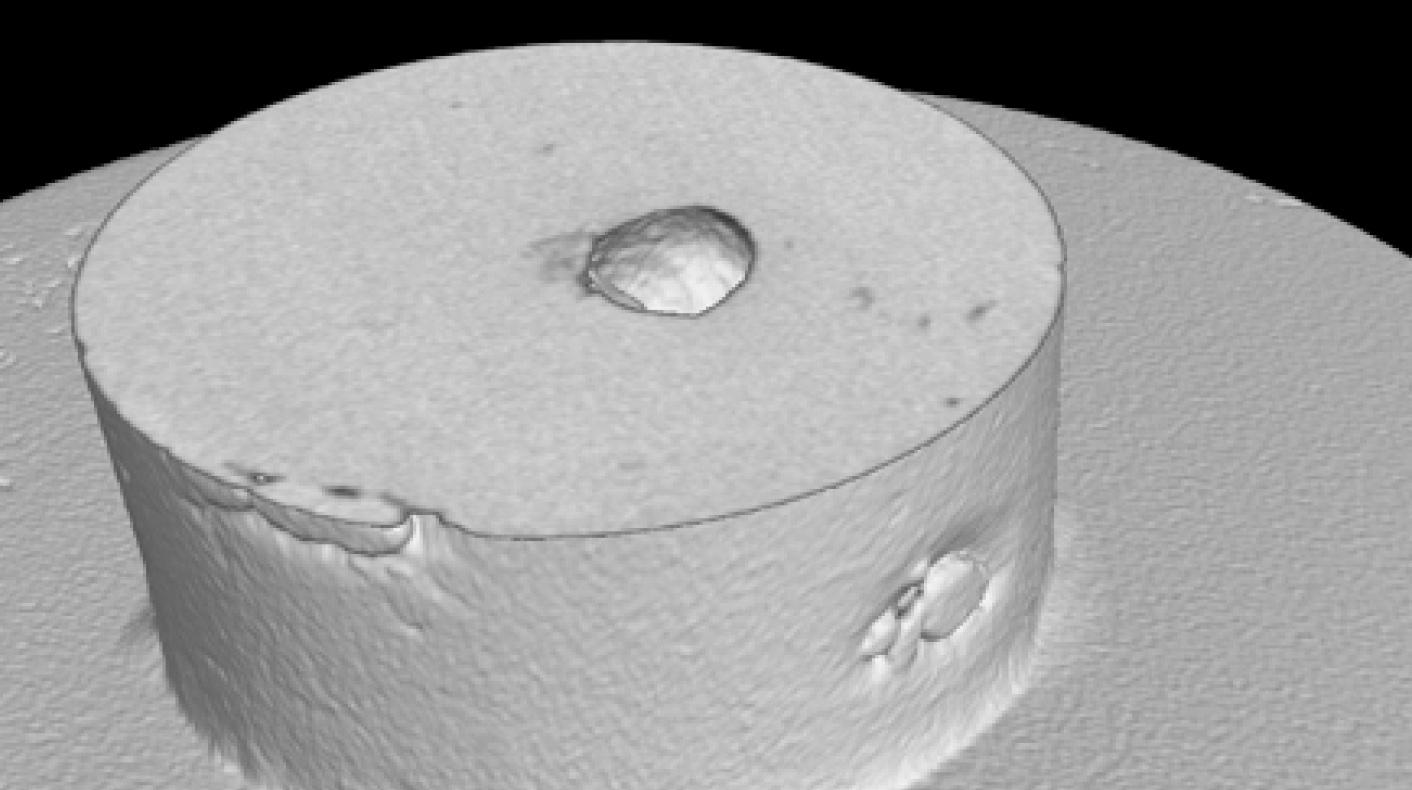

เส้นหรือร่องที่เกิดจากอุณหภูมิการหล่อหรือการหลอมที่ต่ำเกินไป หรือบางครั้งอาจเกิดจากเวลาเติมแม่พิมพ์ที่นานเกินไป

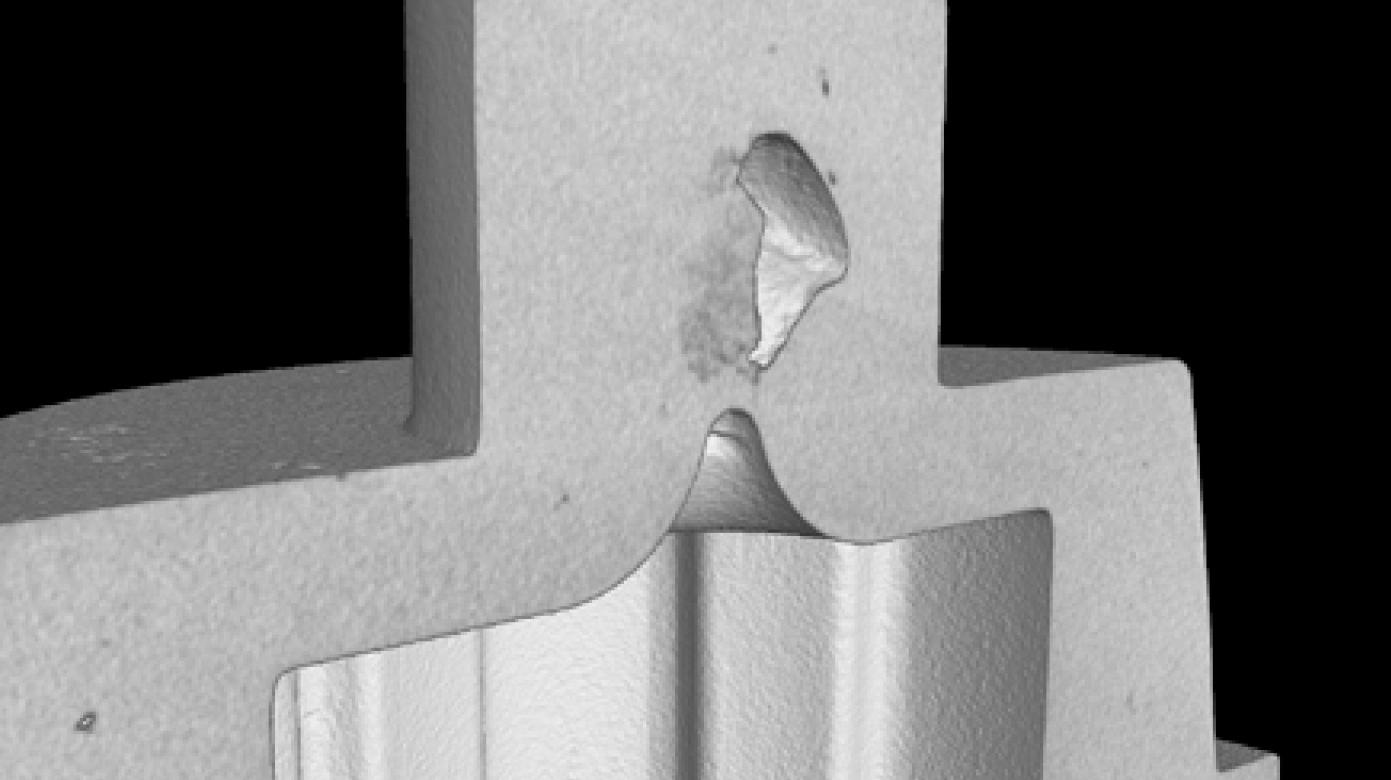

การเติมที่ไม่สมบูรณ์หมายถึงพื้นที่ในชิ้นงานหล่อที่ไม่มีการเติมหรือเติมไม่สมบูรณ์ หรือที่ไม่สามารถทำซ้ำขอบได้อย่างชัดเจน เกิดขึ้นได้จากความเร็วในการไหลของน้ำโลหะไม่เหมาะสม หรือความดันย้ำไม่เพียงพอ เป็นต้น

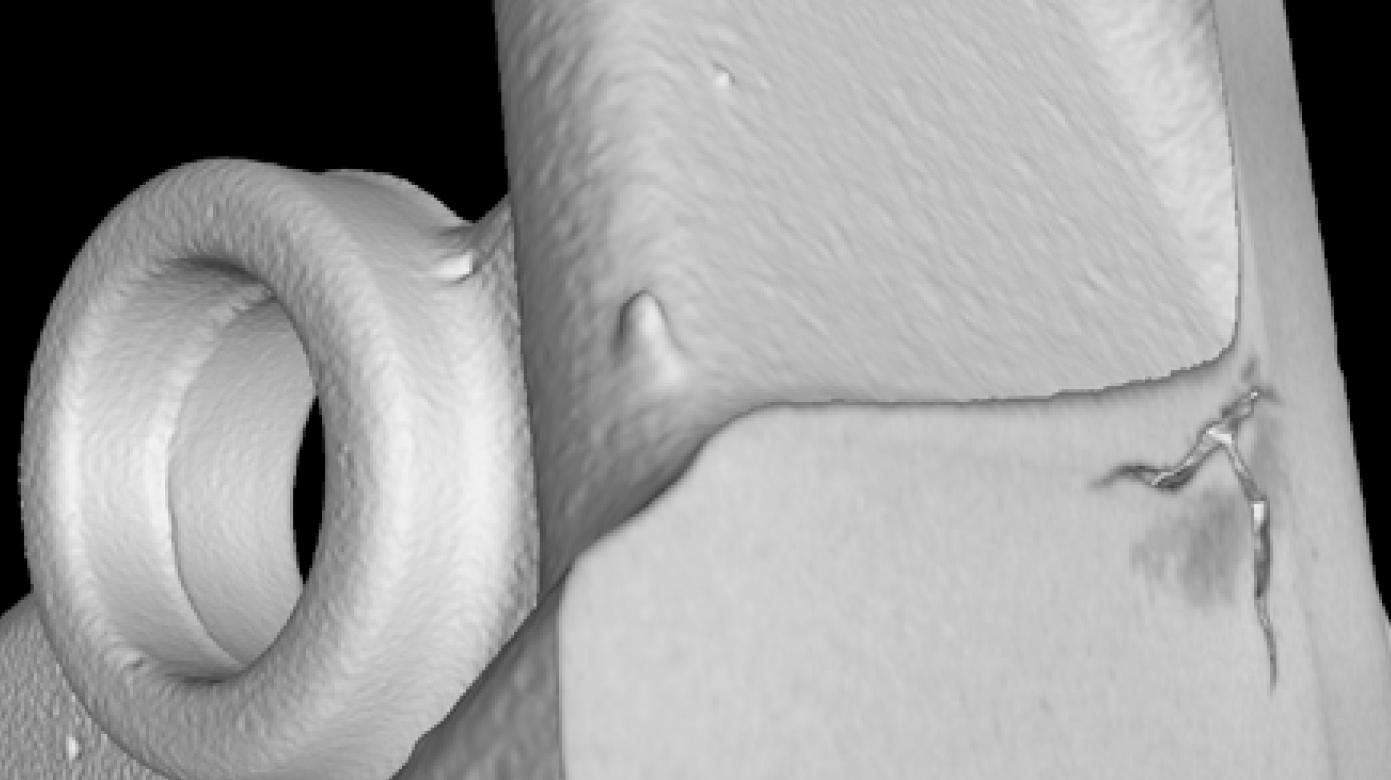

รูพรุนฟองน้ำคือการสะสมของรูพรุนขนาดเล็กหรือรูหดตัว ซึ่งสามารถทำให้ความคงตัวของชิ้นงานหล่อลดลงอย่างรุนแรง

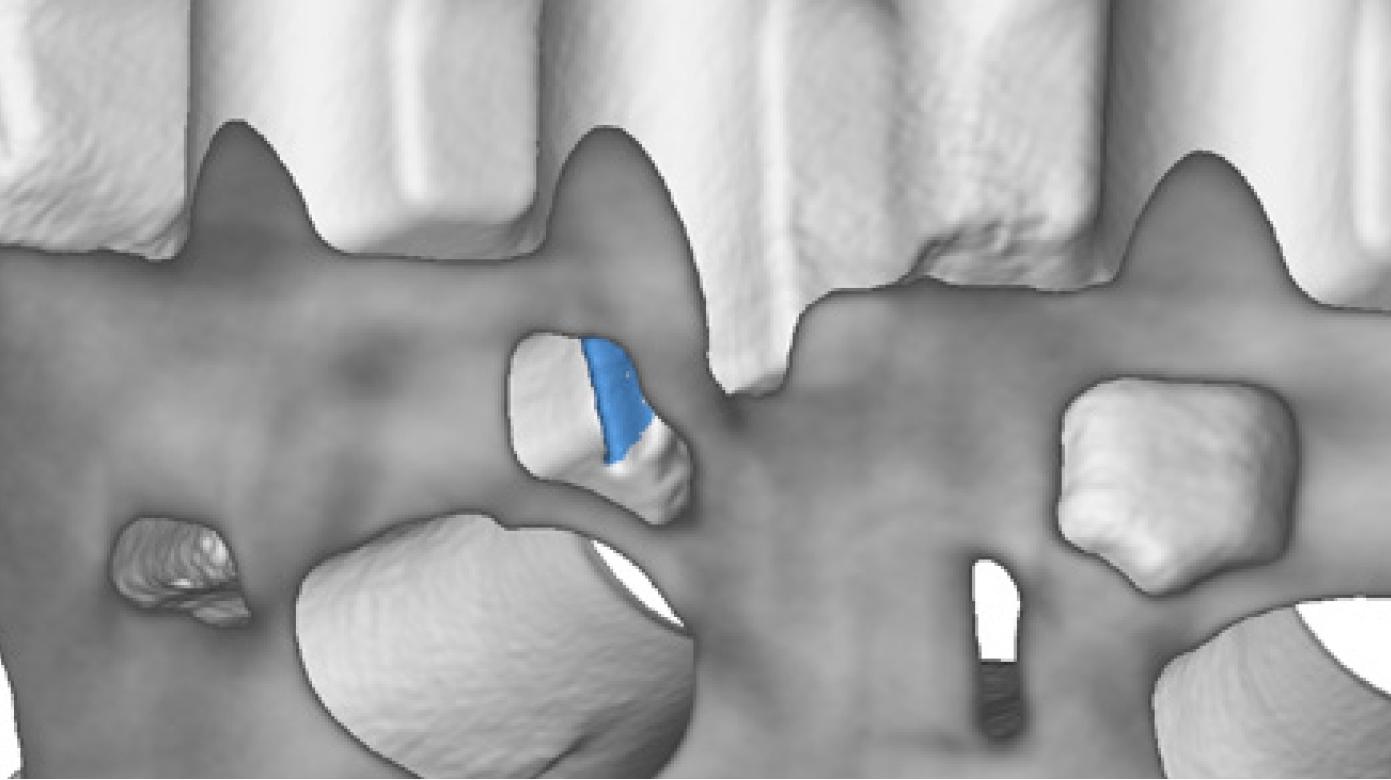

การแตกหรือการแตกตัวของแกนทรายอาจเกิดจากองค์ประกอบของวัสดุแม่พิมพ์ที่ไม่เหมาะสม หรือแรงกดที่เกิดจากความร้อนบนแม่พิมพ์สูงเกินไป สิ่งนี้จะเปลี่ยนโครงสร้างของแม่พิมพ์ และทำให้ส่วนประกอบชิ้นงานหล่อมีรูปร่างที่ไม่ถูกต้อง

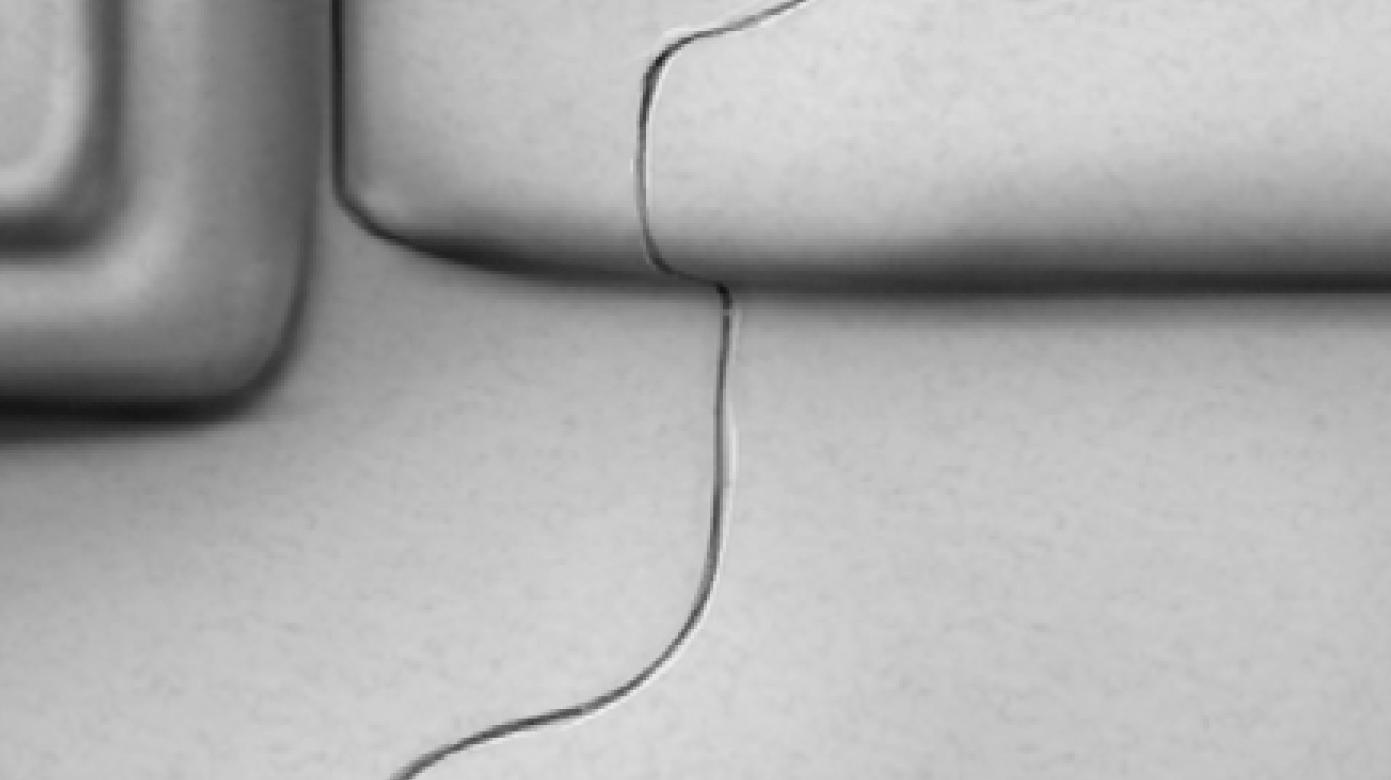

ครีบคือฟอยล์โลหะบาง ๆ ที่เกิดจากความเร็วเกทสูงเกินไป หรือเครื่องยึดติดที่ปรับมาไม่ถูกต้อง เป็นต้น

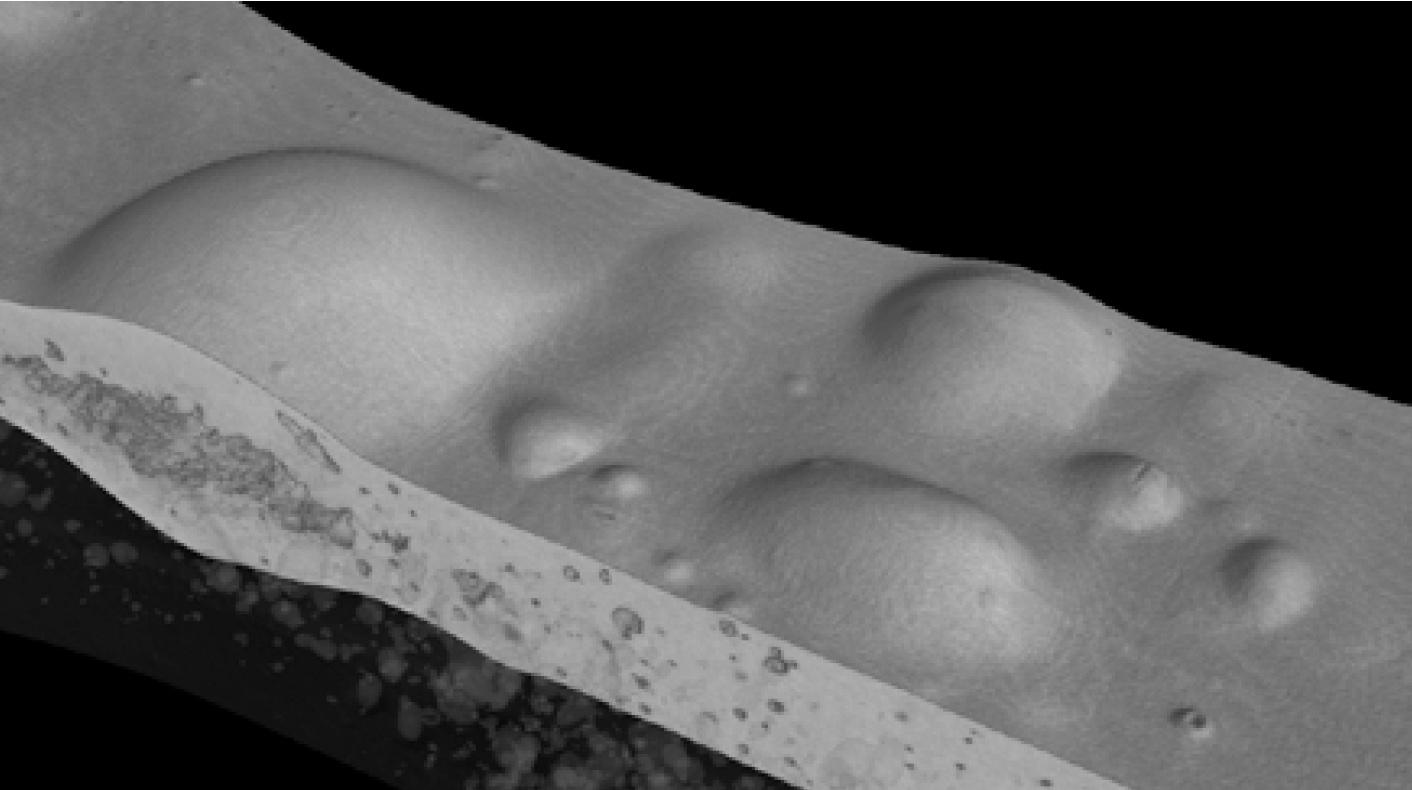

เหตุผลที่มีรอยโป่งพองในลักษณะฟองอากาศบนพื้นผิวงานหล่ออาจเกิดจากอุณหภูมิการหล่อสูงเกินไปหรือ หรือความเร็วในการไหลสูงเกินไปในเฟสที่สอง

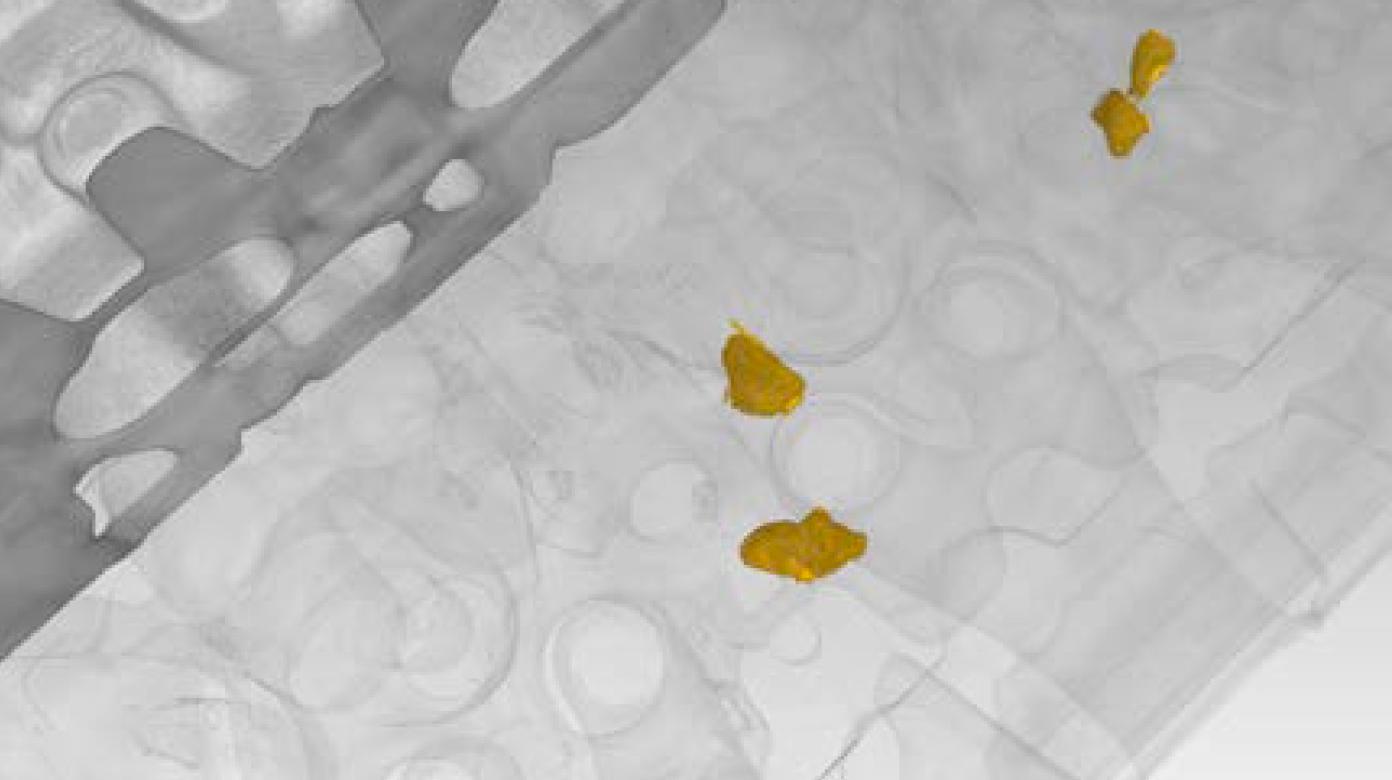

ปกติแล้ว ทรายหรือเกลือจะตกค้างข้างในชิ้นงานหล่อหลังจากการตกแต่ง ด้วยการเอกซเรย์ สิ่งนี้จะมองเห็นได้และชิ้นส่วนที่สามารถนำไปทำความสะอาดแล้วนำไปแปรรูปต่อไปได้

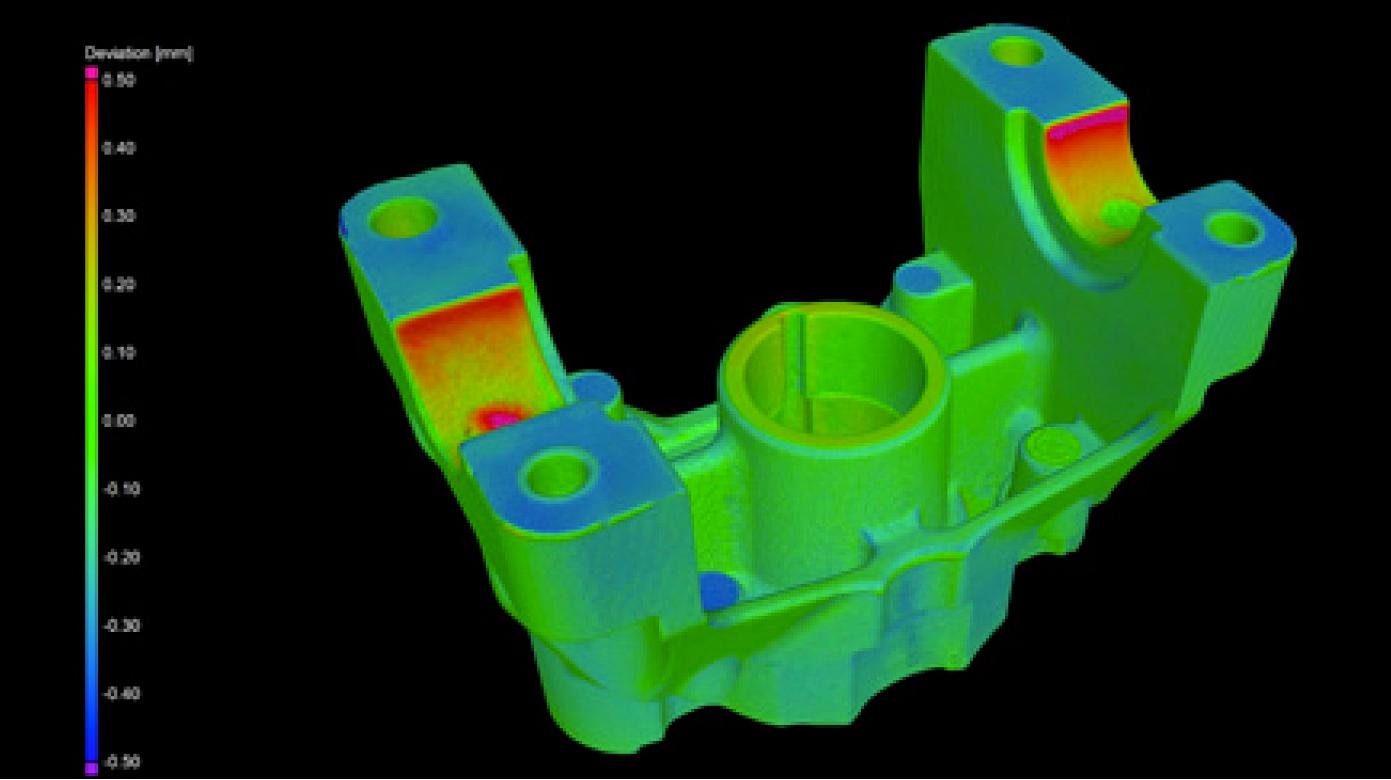

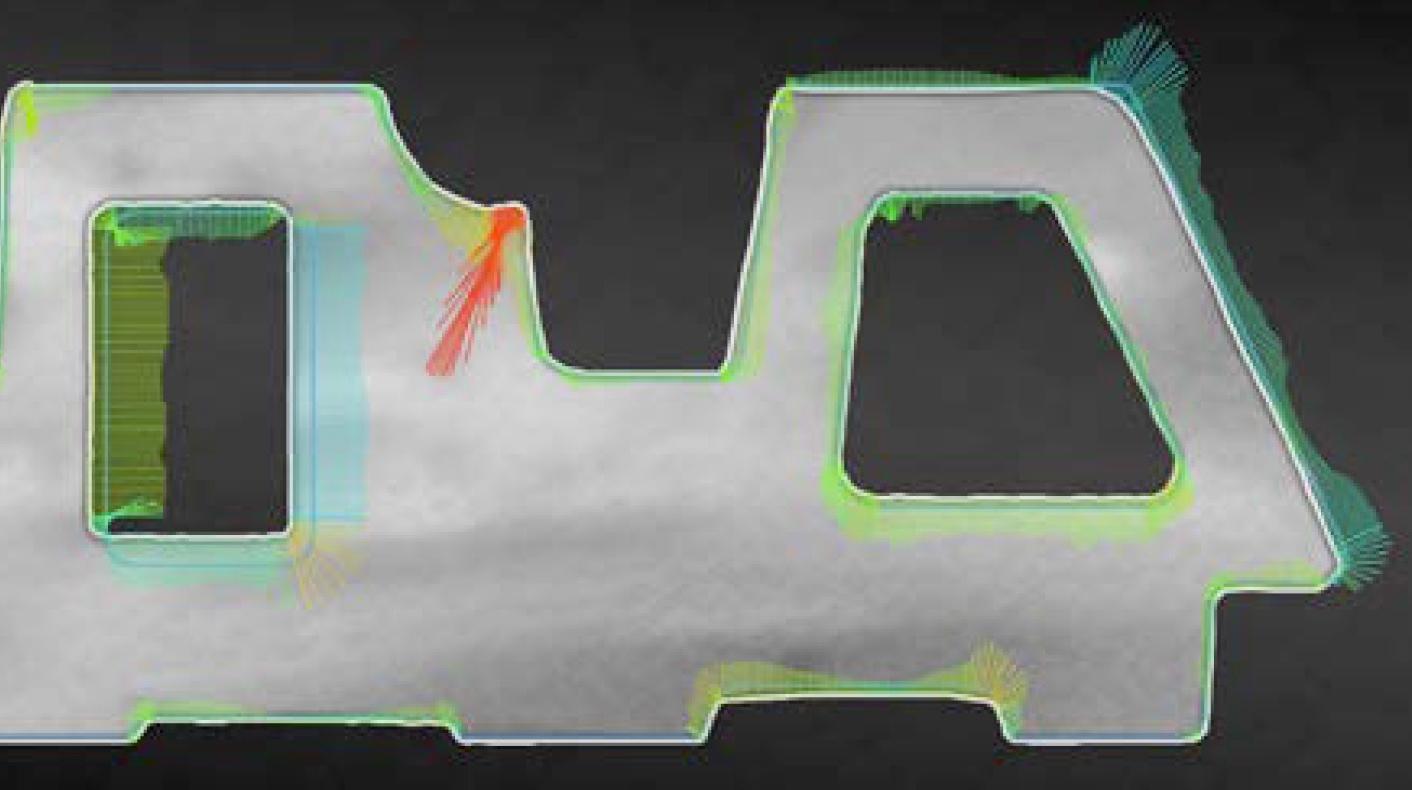

ในกรณีของชิ้นงานหล่อที่มีขนาดใหญ่และยาว อาจทำให้เกิดการเปลี่ยนรูปในขั้นตอนการย้ายหากวัสดุยังไม่เย็นลงโดยสมบูรณ์ การเปลี่ยนรูปเหล่านี้จะมองเห็นได้ในการเปรียบเทียบระหว่างเป้าหมาย/ชิ้นงานที่เกิดขึ้นจริง เป็นต้น

หากมีข้อผิดพลาดเกิดขึ้นเมื่อวจัดวางแกนในแม่พิมพ์ก่อนการหล่อ รูปทรงเรขาคณิตของชิ้นงานหล่อจะไม่ตรงกับแบบจำลอง CAD อีกต่อไป ส่วนประกอบนี้จึงไม่สามารถนำมาใช้ประกอบได้อีกต่อไป
