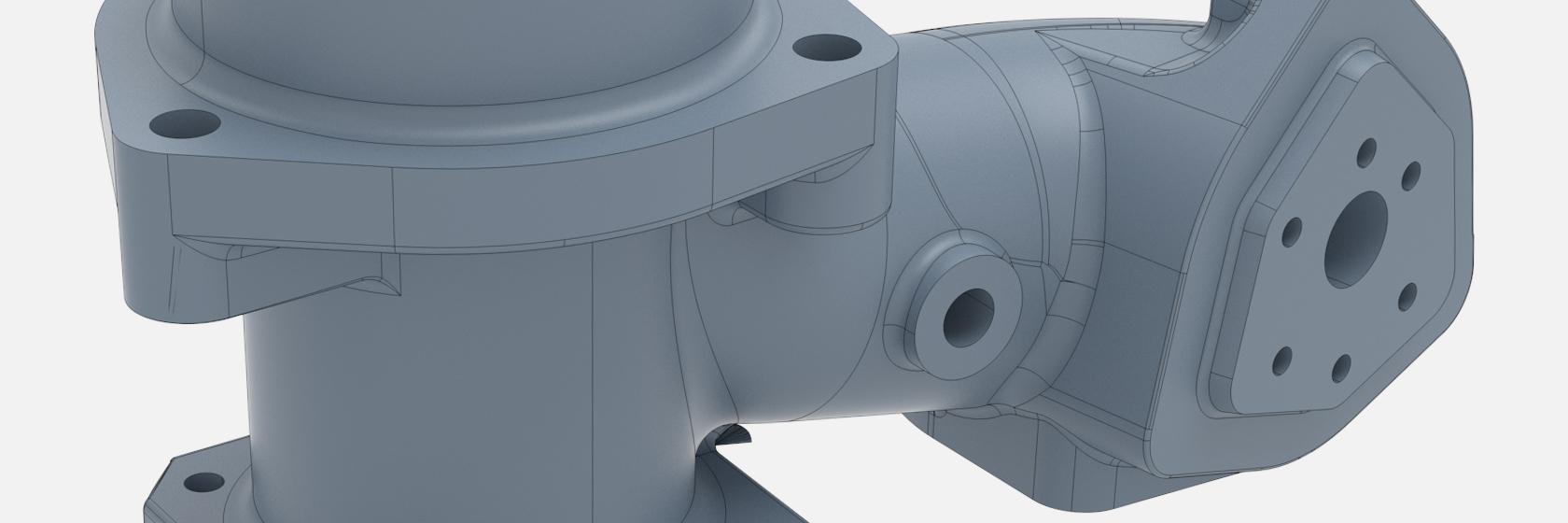

การออกแบบชิ้นส่วน (CAD/PMI)

หากโมเดล CAD ของชิ้นส่วนมีฟีเจอร์การตรวจสอบไว้ตั้งแต่ขั้นตอนการออกแบบ การวางแผนการวัดและการตรวจสอบ 3D สามารถดำเนินการได้โดยตรงจากชุดข้อมูล PMI โดยไม่ต้องใช้แบบภาพ นอกจากนี้ เรขาคณิตแบบเต็มพื้นที่ที่ได้จากระบบ ATOS แบบไม่สัมผัสยังช่วยให้สามารถป้อนและปรับเปลี่ยนเรขาคณิตของส่วนประกอบและเครื่องมือลงในข้อมูล CAD ที่มีอยู่ได้ หากจำเป็นต้องแก้ไขเครื่องมือ (การสร้างโมเดล CAD ขั้นสูง) ข้อมูล 3D ที่ได้จากการวัดยังสามารถนำมาใช้สร้างข้อมูลการออกแบบในงานวิศวกรรมย้อนกลับได้อีกด้วย

การใช้งาน

• การวางแผนการตรวจสอบบน CAD (PLM) สำหรับ Industry 4.0
• อินเทอร์เฟซ PMI (CATIA, Creo Parametric, NX)
• ตารางความคลาดเคลื่อนที่สามารถนำเข้าได้
• การชดเชยการหดตัว การเสียรูป และระยะเผื่อการตัดเฉือนใน CAD

การนำเข้าและการประเมินผลข้อมูล PMI โดยตรงรวมถึงข้อมูลความคลาดเคลื่อนจากโมเดลการออกแบบ 3D ช่วยเร่งการพัฒนาผลิตภัณฑ์ใหม่และกระบวนการผลิต โดยสามารถวางแผนการวัด 3D บนข้อมูล CAD ได้ตั้งแต่ก่อนการผลิตส่วนประกอบ ข้อมูลการตรวจสอบแบบดิจิทัลช่วยให้สามารถควบคุมคุณภาพอย่างต่อเนื่องตลอดกระบวนการ Product Lifecycle Management (Industry 4.0)
