เส้นทางที่เร็วที่สุดสู่เครื่องมือที่สมบูรณ์แบบ

คุณสมบัติของชิ้นส่วนพลาสติกที่ผลิตด้วยการฉีดพลาสติกขึ้นอยู่กับปลายปัจจัย ตั้งแต่การฉีกพลาสติก ค่าพารามิเตอร์แปรรูปต่างๆ ไปจนถึงประเภทพลาสติกที่ใช้ เช่น ลักษณะการหดตัวส่งผลต่อขนาดของชิ้นส่วนพลาสติกที่ฉีดเข้าไป ในทางกลับกัน การหดตัวขึ้นอยู่กับตัวแปรอื่น ๆ ที่กล่าวมาข้างต้นและไม่สามารถตรวจวัดได้อย่างแม่นยำ คุณภาพของเครื่องฉีดพลาสติกไม่สามารถประเมินได้ด้วยการตรวจวัดพื้นฐาน ผลลัพธ์ของการฉีดพลาสติกจะดีหรือไม่ดีขึ้นอยู่กับการตรวจสอบชิ้นส่วนที่ใช้ในการผลิตที่ได้รับการฉีดพลาสติกดังกล่าว

เนื่องจากความยากลำบากในการประเมินคุณภาพของขั้นตอนการฉีดพลาสติก ต้องมีการแก้ไขเครื่องมือซ้ำหลายครั้งจนกว่าแม่พิมพ์จะเป็นไปตามมาตรฐานคุณภาพ ส่วนประกอบต่าง ๆ ต้องตรวจวัดโดยสมบูรณ์และอยู่ในวงจรการแก้ไขที่ถูกต้อง และเครื่องมือการฉีดพลาสติกต้องได้รับการดัดแปลงให้สอดคล้องกับผลลัพธ์เหล่านี้ ความท้าทายเมื่อทำการแก้ไขเป็นวงจร ได้แก่

• บันทึกจุดวัดขนาดและจำนวนเท่ากันให้มากที่สุด
• ส่งผลการตรวจวัดไปที่ข้อมูล CAD ของรูปทรงของเครื่องมือ
• เพื่อรับรองว่าได้ขนาดที่ถูกต้องสำหรับการผสานส่วนที่ถูกต้องต่าง ๆ ลงในรูปทรงโดยรวม

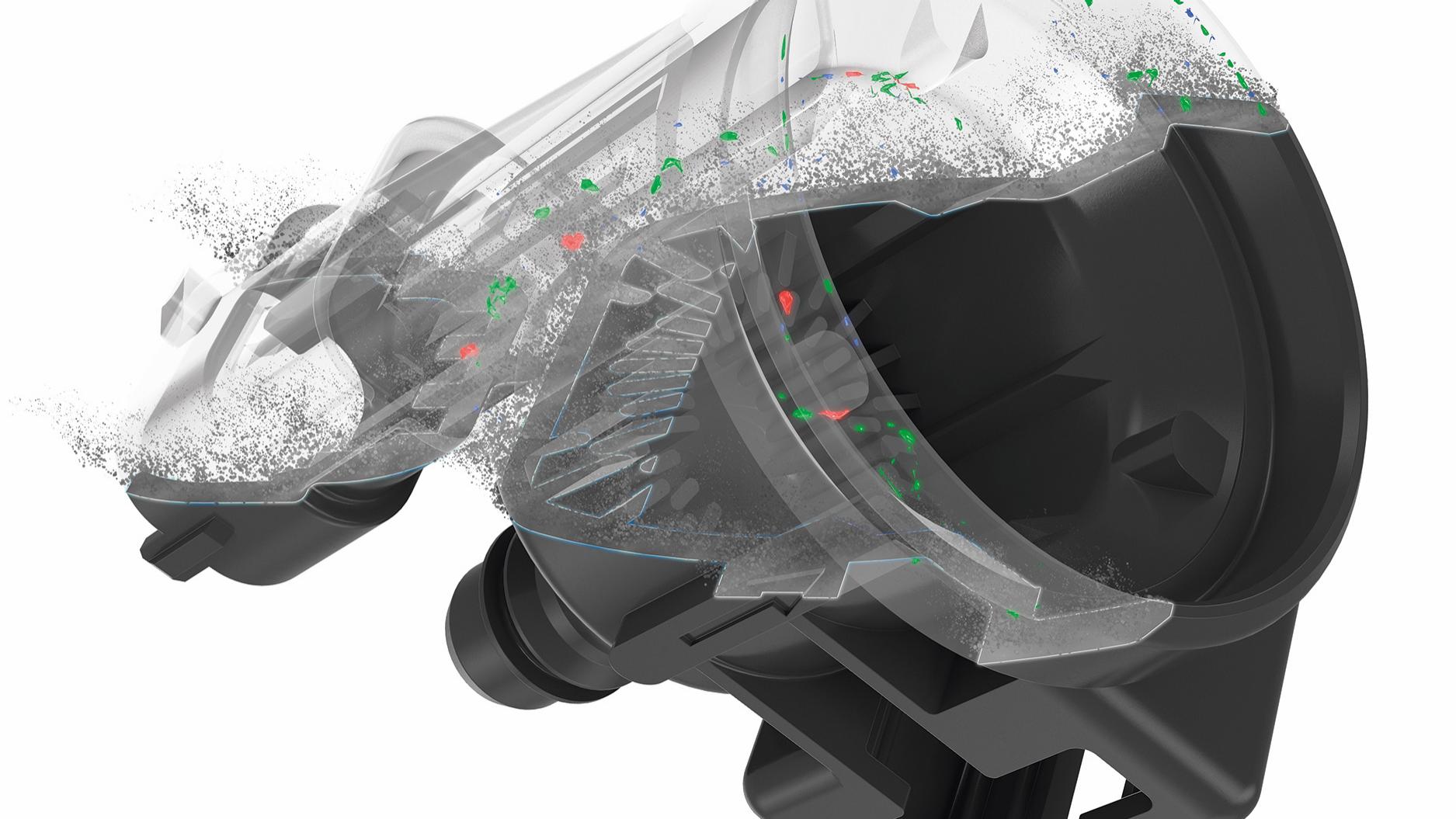

ZEISS ให้โซลูชันที่ทำงานร่วมกันเพื่อรับรองว่าขั้นตอนการแก้ไขเครื่องมือทั้งหมดนั้นมีประสิทธิผล เริ่มต้นการกำหนดความเสถียรของขนาดด้วยเครื่อง CT ZEISS METROTOM ซึ่งบันทึกโครงสร้างภายในและภายนอกทั้งหมดของส่วนประกอบโดยสมบูรณ์ ในทางกลับกันกับกระบวนการมาตรฐานอื่น ๆ ที่ส่วนประกอบถูกนำมาแยกส่วน และแต่ละส่วนถูกวัดขนาด เครื่องถ่ายภาพรังสีส่วนตัดอาศัยคอมพิวเตอร์มีคุณประโยชน์สำคัญ:

• ขั้นตอนการตรวจสอบไม่ทำลายส่วนประกอบ
• เวลาที่ต้องใช้ลดลงอย่างมาก
• กระบวนการเชื่อถือได้และไม่เสี่ยงต่อการเปลี่ยนแปลงของรูปทรงภายในขอบเขตกระบวนการตรวจสอบ

จำนวนข้อมูลที่ได้รับมากขึ้นเพราะได้บันทึกส่วนประกอบทั้งหมด และไม่ใช่แค่แต่ละส่วน วิธีนี้สามารถลดจำนวนวงกรการแก้ไขที่จำเป็นได้ ระบบ CT จาก ZEISS มีความแม่นยำสูงและติดตามผลลัพธ์ได้

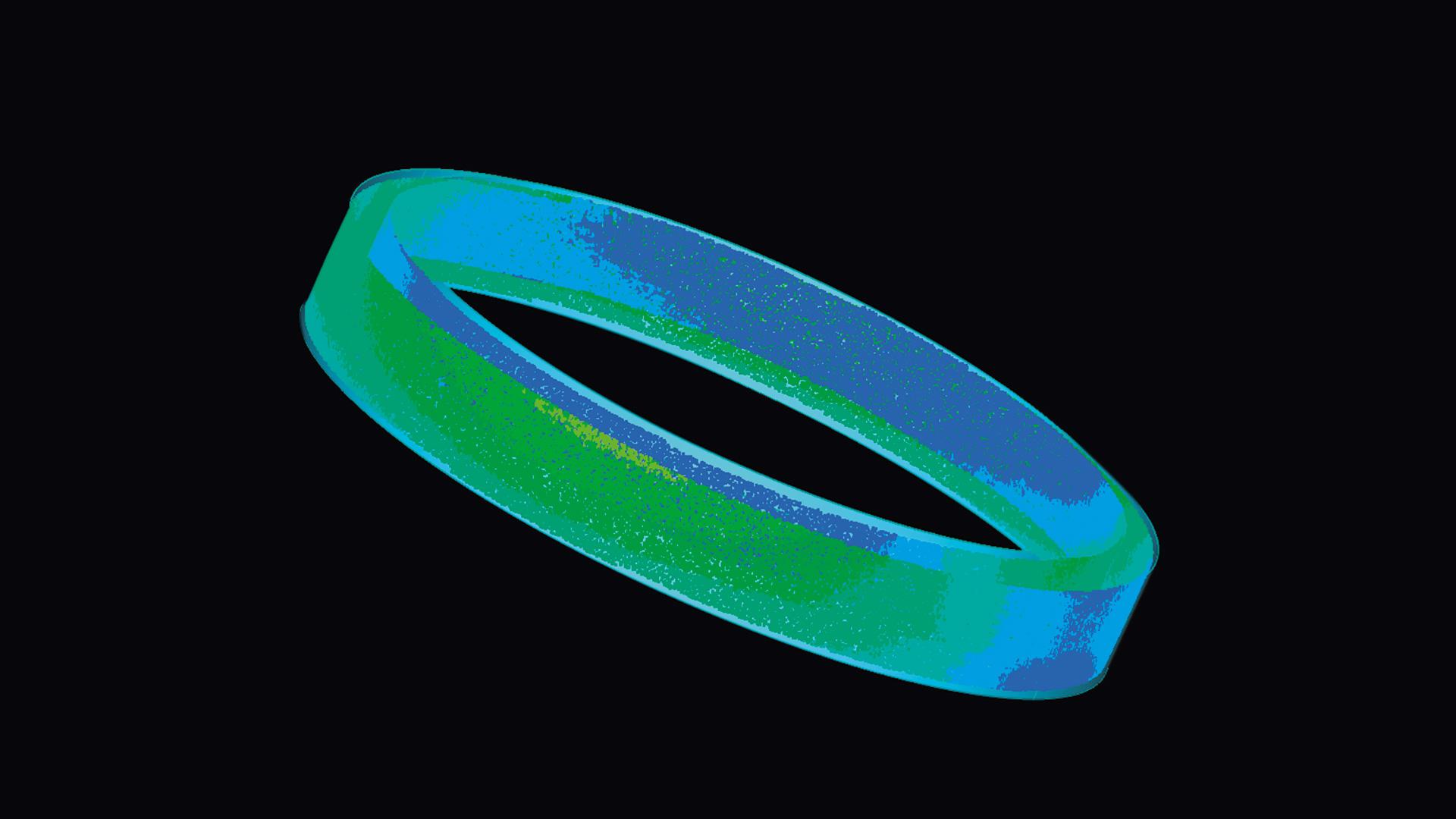

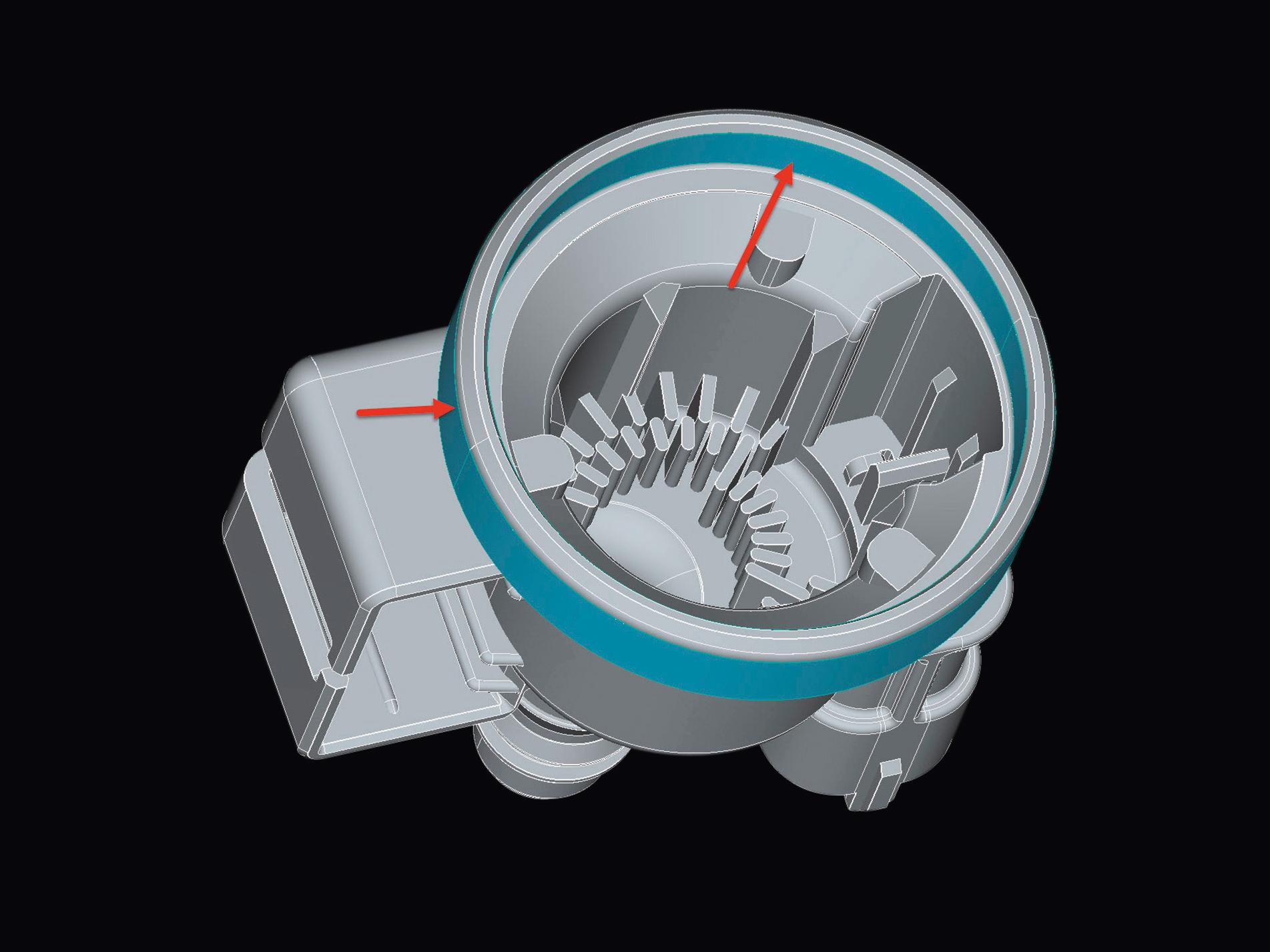

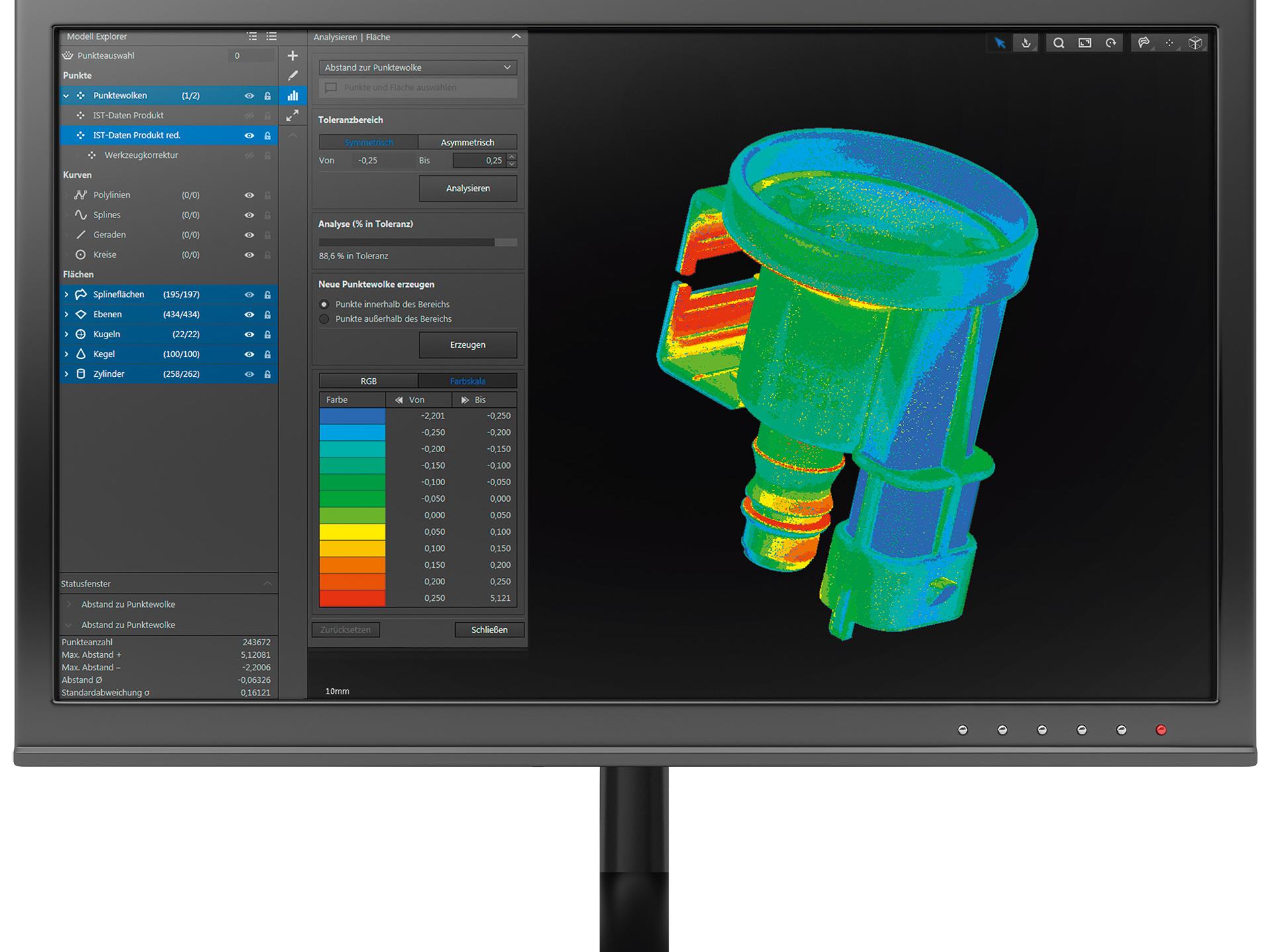

ด้วยซอฟต์แวร์ ZEISS REVERSE ENGINEERING ทำให้โมเดล CAD ของเครื่องฉีดพลาสติกสามารถแก้ไขได้ด้วยมาตรการวัดแบบนามบัญญัติของส่วนประกอบพลาสติกและมาตรวัดตามจริงที่สร้างด้วย ZEISS METROTOM ซอฟต์แวร์ทำการแก้ไขส่วนประกอบที่บกพร่องในเซ็ตข้อมูลเครื่องมือและรับรองว่าส่วนที่เลือกที่สัดส่วนที่เหมาะสม ZEISS REVERSE ENGINEERING ตรวจจับรูปร่างเดิมด้วยข้อมูลปริมาณ CT พื้นผิวที่คำนวณทางคณิตศาสตร์จะควบรวมกันเพื่อสร้างเป็นโมเดลกันน้ำ หมายถึงไม่มีช่องโหว่หรือรอยเหลือกันระหว่างพื้นผิว เงื่อนไขความต่อเนื่องที่กำหนดสามารถรับรองได้อย่างสะดวกและเชื่อถือได้อย่างมากด้วย ZEISS REVERSE ENGINEERING
