กลุ่มผลิตภัณฑ์ ZEISS PRISMO

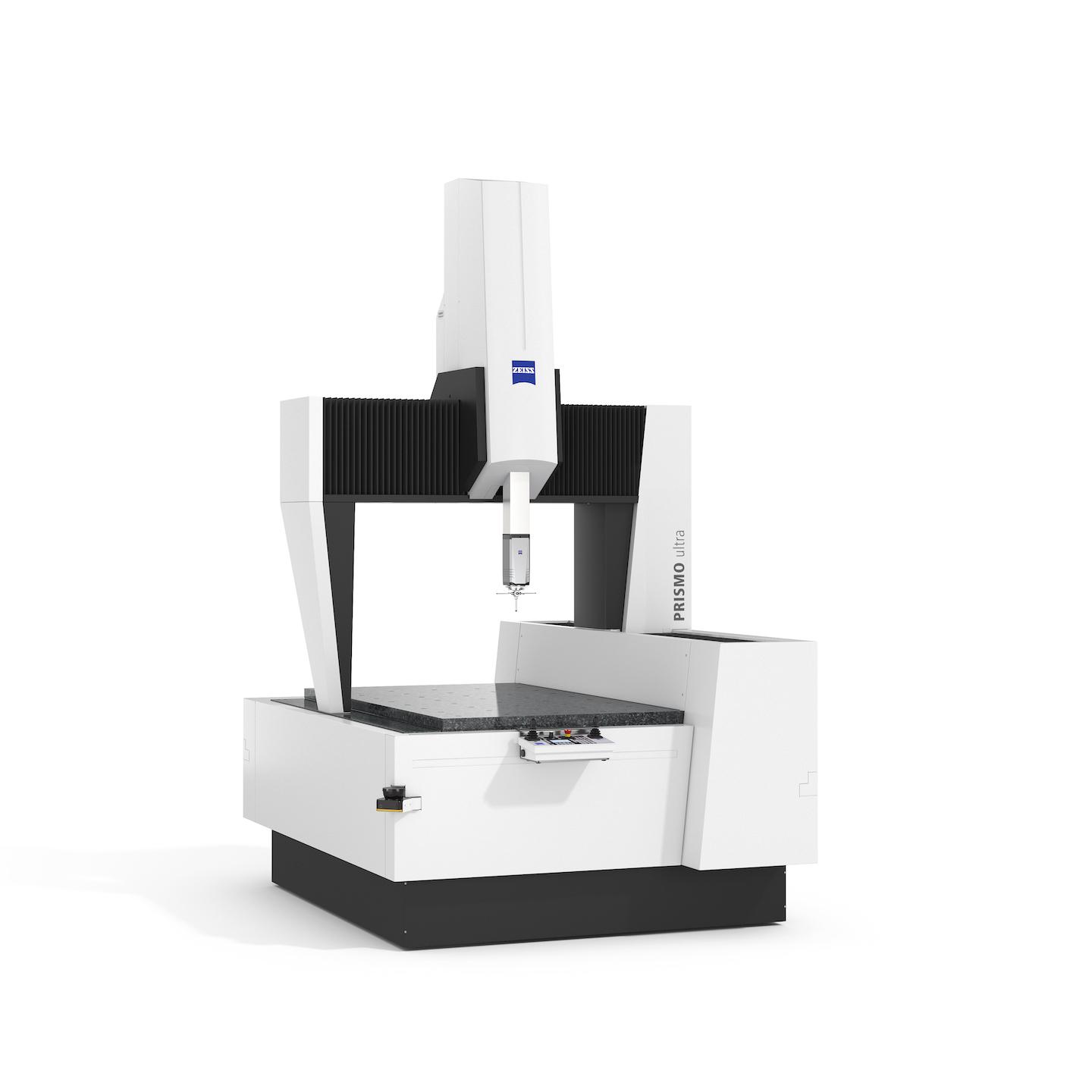

ZEISS PRISMO ultra

ความแม่นยำสูงสุด

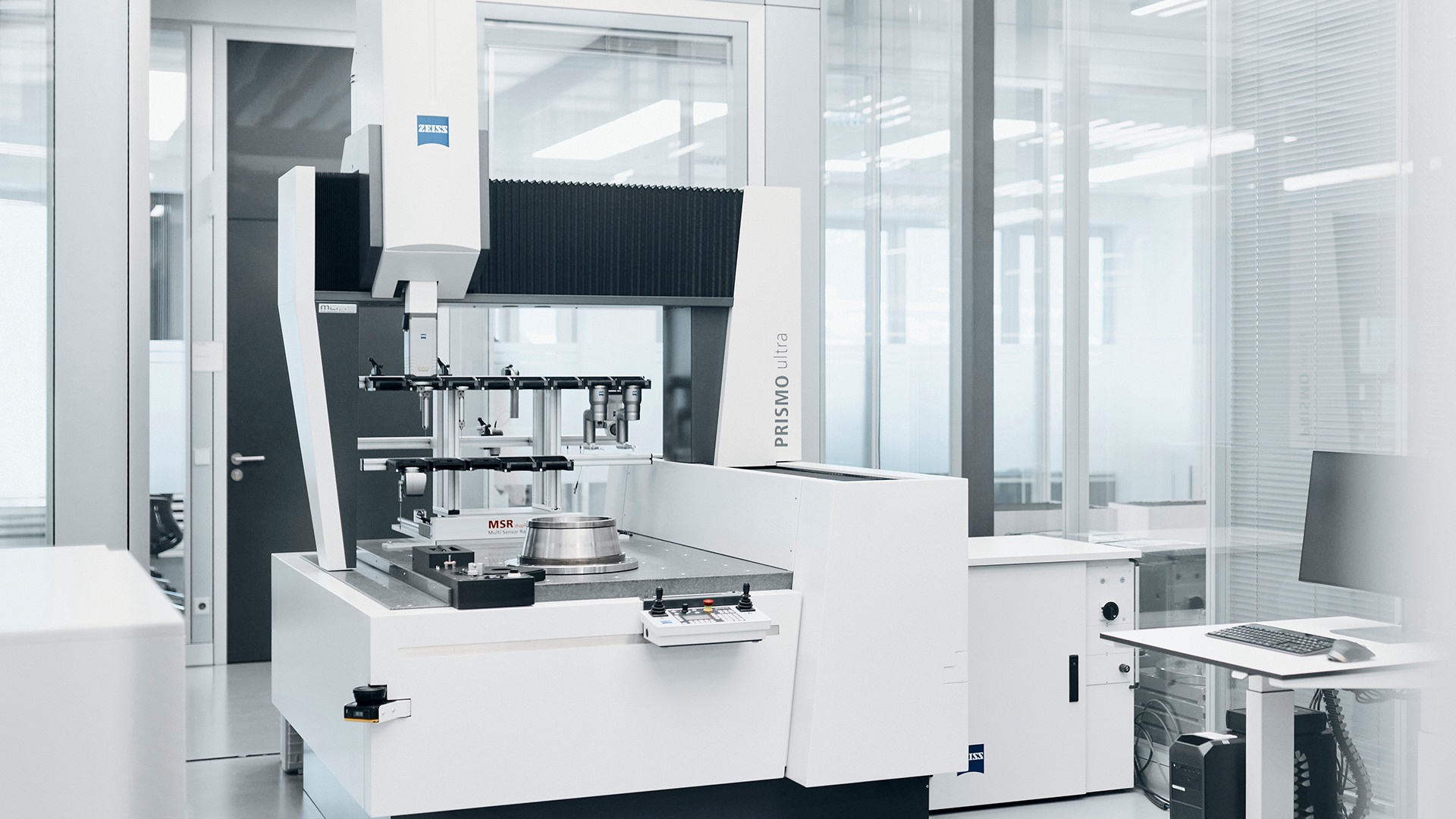

ZEISS PRISMO ultra ปรับปรุงความแม่นยำภายในกลุ่มผลิตภัณฑ์ ZEISS PRISMO ให้ดียิ่งขึ้นและบรรลุข้อผิดพลาดในการวัดความยาวเพียง 0.5 + L/500 µm เครื่องวัดพิกัดจึงเหมาะอย่างยิ่งสำหรับงานที่ต้องการความแม่นยำสูงสุดเช่นในการวิจัยการพัฒนาการประกันคุณภาพและเมื่อทำการปรับเทียบมาตรวัดหรือตัวอย่างทดสอบในห้องวัดอ้างอิงหรือห้องปฏิบัติการวัด

ความแม่นยำสูงสุดและการทำซ้ำได้ด้วยฟังก์ชั่นและการแก้ไขที่ทันสมัยมากมาย
แพคเกจการวัดแบบฟอร์มเสริมที่มีการเลือก RT-AB
ปรับเปลี่ยนและเพิ่มประสิทธิภาพกระบวนการผลิต

ความแม่นยำสูงสุดและการทำซ้ำได้

ผลลัพธ์ที่มีความแม่นยำสูงต้องขอบคุณฟังก์ชั่นที่ได้รับการปรับปรุง

ความแม่นยำพื้นฐานในระดับสูงของ ZEISS PRISMO ultra ทำได้โดยฟังก์ชั่นและการแก้ไขที่ทันสมัยมากมาย สิ่งเหล่านี้รวมถึงการชดเชยการดัดด้วยความร้อน ระบบลดแรงสั่นสะเทือนแบบแอคทีฟนิวแมติกส์ ตลับลูกปืนอากาศที่ได้รับการปรับปรุงและเครื่องชั่ง ZERODUR® ที่มีความละเอียด 20 นาโนเมตร – เพื่อความแม่นยำและความเสถียรที่น่าทึ่ง การปรับปรุง CAA เพิ่มเติมเช่นการปรับเทียบแรงดึงที่ดีที่สุดการชดเชยการดัดของทรงกลมอ้างอิงและการแก้ไขสำหรับการวัด RT ช่วยให้มั่นใจได้ถึงความแม่นยำสูงสุดแม้ในความเร็วสูงและสนับสนุนความเสถียรที่ยอดเยี่ยมของ CMM โดยการปกป้องจากปัจจัยที่รบกวน

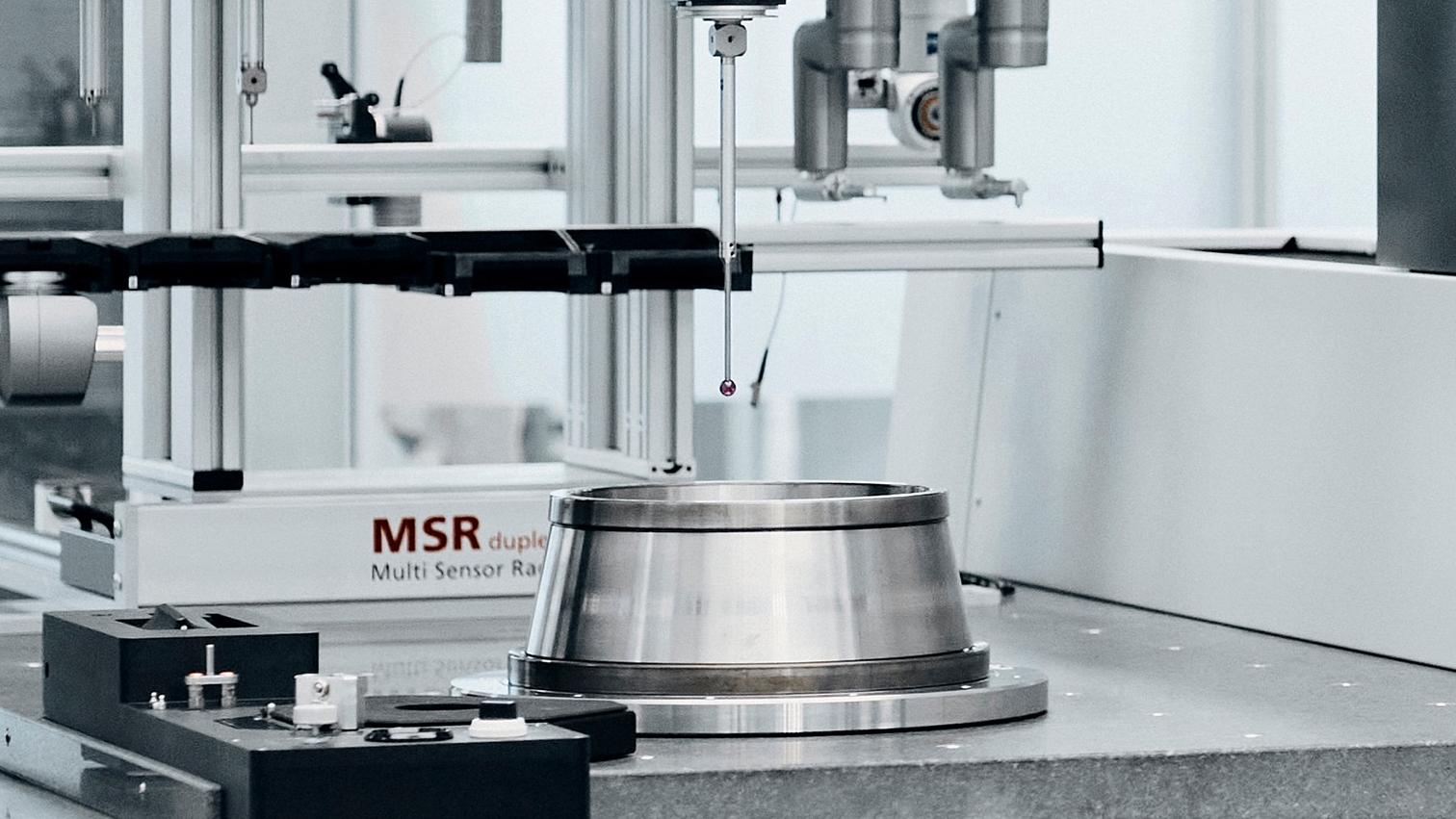

แพคเกจการวัดแบบฟอร์มเสริมที่มีการเลือก RT-AB

การวัดแบบฟอร์มพร้อมการรับประกันคุณภาพ

ZEISS PRISMO ultra สามารถเลือกติดตั้งแพ็คเกจการวัดแบบฟอร์มสำหรับค่าการวัดแบบฟอร์มที่เหมาะสมที่สุด นอกเหนือจากการเลือก RT-AB แล้วยังมีชุดหัววัดพิเศษและชุดสำหรับการกำหนดแกน RT และรับประกันค่าการสอบเทียบของมาตรวัดวงแหวนที่มีความแม่นยำ 0.2 ไมโครเมตรหรือดีกว่า – ได้รับการยืนยันโดยสถาบันชั้นนำของเยอรมัน ความคลาดเคลื่อนในการวัดตั้งแต่ 2 -3 ไมโครเมตรสำหรับความกลมและความเป็นทรงกระบอกสามารถวัดได้ด้วย ZEISS PRISMO ultra ตามกฎทองของเทคโนโลยีการวัด

ปรับเปลี่ยนและเพิ่มประสิทธิภาพกระบวนการผลิต

การติดตั้งและการยอมรับที่กำหนดเอง

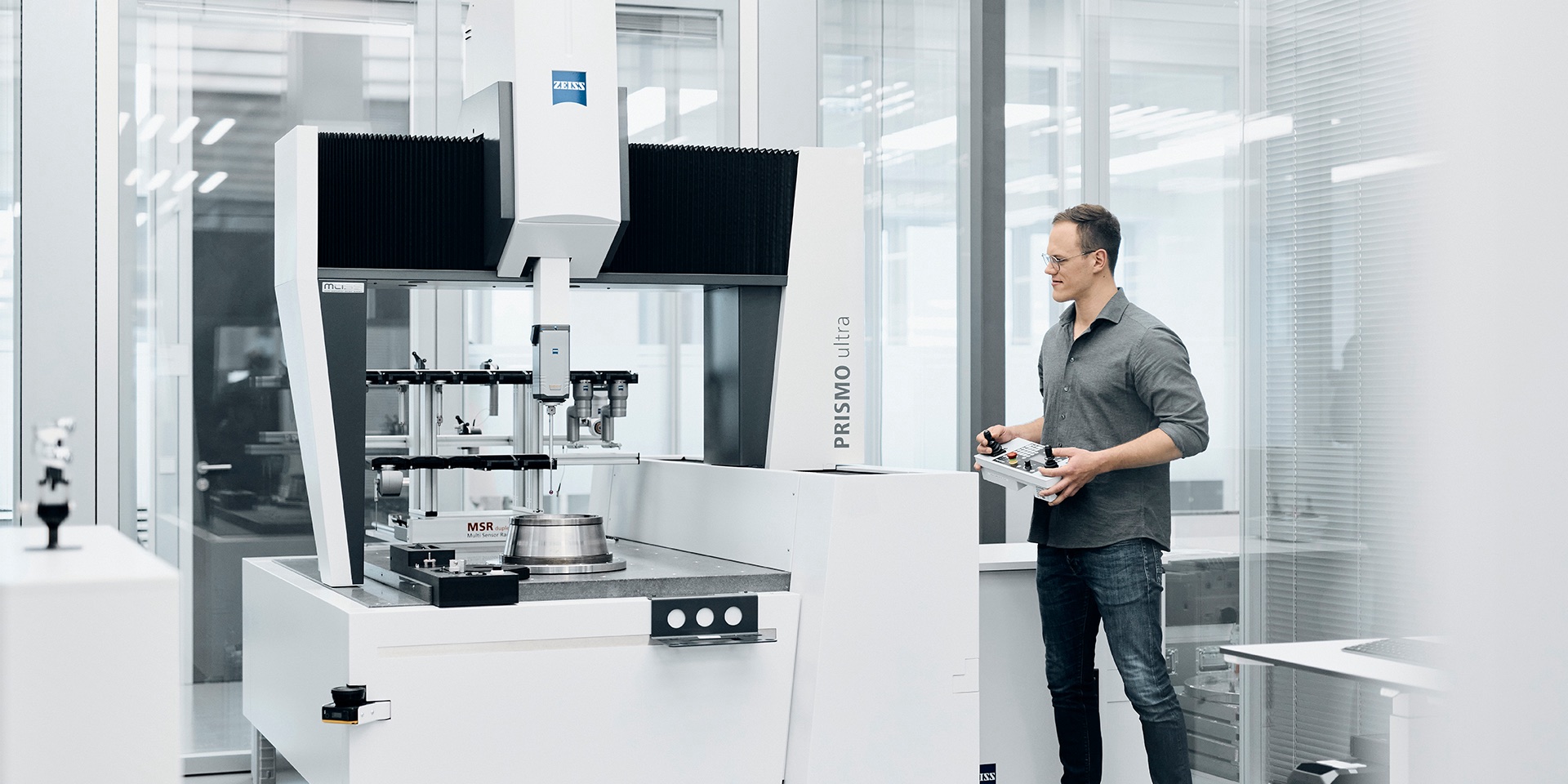

ก่อนส่งมอบแผ่นหินแกรนิต ZEISS PRISMO ultra ทุกแผ่นผ่านกระบวนการปรับสภาพร่างกายเป็นเวลาสามเดือน การตรวจสอบขั้นสุดท้ายจะเกิดขึ้นในห้องปรับอากาศพิเศษ หลังจากการติดตั้งการทดสอบความแม่นยำจะดำเนินการตาม 4 ถึง 6 สัปดาห์ต่อมาโดยการทดสอบการยอมรับโดยผู้เชี่ยวชาญ กระบวนการนี้รับประกันความแม่นยำและคุณภาพสูงสุด

ยุคใหม่เริ่มต้นด้วย ZEISS PRISMO ultra

เป็นมากกว่าแค่การปรับโฉมหน้า: ผลิตภัณฑ์ในกลุ่มผลิตภัณฑ์ ZEISS PRISMO ได้รับการออกแบบใหม่ทั้งหมด ด้วยการอัปเกรด ความปลอดภัย ประสิทธิภาพทางเศรษฐกิจและสิ่งแวดล้อม ความยืดหยุ่น การออกแบบและการจัดการสภาพแวดล้อมการทำงาน และที่สำคัญที่สุดคือ ประสิทธิภาพการทำงานได้ก้าวไปอีกระดับหนึ่ง ด้วยการปรับพารามิเตอร์การสแกนและเพิ่มความเร็วในการสแกนเป็นสองเท่า (จาก 150 มม./ วินาทีเป็น 300 มม./ วินาที) ทำให้ผลผลิตจึงเพิ่มขึ้น ในเวลาเดียวกันยังสามารถลดระดับเสียงลง 34% ตั้งแต่ตัวควบคุมการประหยัดพลังงานและแผงควบคุมที่มีการออกแบบใหม่ไปจนถึงกลไกความปลอดภัยอัตโนมัติและความเข้ากันได้ของหัววัดที่ดีขึ้น ทำให้ผลิตภัณฑ์ในกลุ่มผลิตภัณฑ์ ZEISS PRISMO มีประสิทธิภาพมากขึ้นกว่าเดิม

ผลผลิตจะเพิ่มขึ้นโดยการปรับพารามิเตอร์การสแกนด้วยการเพิ่มความเร็วในการสแกนเป็นสองเท่าโดยทั่วไป (จาก 150 มม./ วินาทีเป็น 300 มม./ วินาที) สแกนเนอร์เลเซอร์เพื่อความปลอดภัยใหม่ช่วยให้การวัดเร็วขึ้นอย่างมากเมื่อเทียบกับก่อนหน้านี้ ขณะเดียวกันยังรักษามาตรฐานความปลอดภัยที่สูงไว้อย่างน่าเชื่อถือ เนื่องจากสแกนเนอร์จะลดความเร็วโดยอัตโนมัติเมื่อตรวจพบบุคคลหรือวัตถุในโซนความปลอดภัย ตัวเลือก ZEISS VAST Rotary Table Axis (ZVRA) ยังช่วยให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่สูงขึ้น คำจำกัดความของแกนบนโต๊ะหมุนตอนนี้ใช้เวลาเพียง 16 วินาทีด้วยฟังก์ชันนี้ – ประหยัดเวลาได้ถึง 75% เมื่อเทียบกับวิธีการมาตรฐาน
CMM ทั้งหมดในกลุ่มผลิตภัณฑ์ ZEISS PRISMO ได้รับการรับรองโดยประกันอุบัติเหตุทางสังคมเยอรมัน (DGUV) ที่ได้รับการยอมรับในระดับสากล เพื่อเพิ่มความปลอดภัยยิ่งขึ้น ได้มีการนำนวัตกรรมเพิ่มเติมมาใช้ เช่น แผงด้านข้างที่สามารถปรับได้ ความเสี่ยงจากการบีบหรือทับจะลดลงโดยการลดระยะห่างระหว่างชิ้นส่วนที่เคลื่อนที่ให้น้อยกว่า 4 มม. สแกนเลเซอร์เพื่อความปลอดภัยยังตรวจจับสภาพแวดล้อมของเครื่องวัดพิกัดและลดความเร็วโดยอัตโนมัติทันทีที่ตรวจพบคนหรือวัตถุในโซนที่กำหนด
ด้วย ZEISS PowerSaver ในตัวนั้น CMM จะถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟโดยอัตโนมัติเมื่อไม่ได้ใช้งาน ผู้ใช้สามารถตั้งค่าการเปิดใช้งานฟังก์ชันนั้น ๆ ได้ตามต้องการและกำหนดเวลาหยุดทำงานที่เฉพาะเจาะจงซึ่งจะช่วยลดการใช้พลังงาน ตัวควบคุม ZEISS C99m ใหม่ช่วยให้คุณประหยัดได้มากขึ้น มีการออกแบบที่เพรียวบางและลดการใช้พลังงานลง 64% เมื่อเทียบกับรุ่นก่อนหน้า (ในการเปรียบเทียบการทดสอบภายในระหว่างตัวควบคุมเก่าและใหม่) นอกจากนี้ ZEISS AirSaver ยังช่วยให้มั่นใจได้ว่าอากาศอัดจะถูกปิดหลังจากเวลาที่ตั้งไว้ล่วงหน้า
การควบคุมผ่านแผงควบคุมช่วยให้สามารถตรวจสอบและใช้งานได้ง่ายขึ้น สามารถเก็บไว้ในที่วางแผงควบคุมใหม่ได้อย่างสะดวกเมื่อไม่ได้ใช้งาน สวิตช์ส่วนใหญ่ยังถูกถ่ายโอนโดยตรงจากตัวควบคุมไปยังแผงควบคุม นอกจากนี้ ฝาครอบใหม่ที่ด้านหน้าช่วยลดระยะห่างระหว่างผู้ปฏิบัติงานกับปริมาตรการวัด โดยเป็นการง่ายต่อผู้ปฏิบัติงานเมื่อโหลดชิ้นส่วนหนัก
เทคโนโลยี ZEISS-mass ช่วยให้สามารถตรวจสอบได้หลากหลายด้วย ZEISS PRISMO ด้วยตัวควบคุม ZEISS C99m ใหม่ตอนนี้ CMM ยังสามารถเข้ากันได้กับหัววัดสองหัวเพิ่มเติม: ZEISS ROTOS (เซ็นเซอร์ความหยาบ) และ ZEISS LineScan (แนวโน้มทางออปติคอล) เพื่อความยืดหยุ่นในการทำงานมากยิ่งขึ้น

เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO

ปริมาณการใช้พลังงานถือเป็นหัวใจสำคัญของการใช้งานเครื่องจักรทุกครั้ง ซึ่งนับได้ว่ามีบทบาทสำคัญต่อช่วงการใช้งานจริงและมีผลกระทบอย่างมากต่อความสมดุลของสิ่งแวดล้อม ด้วยฟังก์ชันประหยัดพลังงานและระบบควบคุมที่พัฒนาขึ้นใหม่เพื่อการใช้พลังงานอย่างประสิทธิภาพ ZEISS PRISMO จึงเป็นตัวอย่างชั้นเลิศของการบริโภคทรัพยากรอย่างมีประสิทธิภาพในสาขาเทคโนโลยีการวัดในงานอุตสาหกรรม กลุ่มผลิตภัณฑ์ ZEISS PRISMO ขึ้นชื่อเรื่องความทนทาน และกำหนดมาตรฐานใหม่ในด้านความแม่นยำ ความเร็ว และความยั่งยืน

กลุ่มผลิตภัณฑ์ ZEISS PRISMO ใหม่มาพร้อมกับหน่วยควบคุม C99m รุ่นใหม่ ซึ่งช่วยลดการใช้พลังงานลงถึง 64% เมื่อเทียบกับรุ่นก่อนหน้า

เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO

ด้วยคุณสมบัติ ZEISS PowerSaver เครื่องจะถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟเมื่อไม่ได้ใช้งานและการใช้พลังงานจะลดลงเป็นศูนย์ในช่วงที่เครื่องหยุดทำงาน ผู้ใช้สามารถกำหนดการเปิดใช้งาน ZEISS PowerSaver ในเวลาที่กำหนด

ZEISS AirSaver ช่วยให้คุณประหยัดมากขึ้นและปิดเครื่องอัดอากาศโดยอัตโนมัติหลังจากเวลาที่ตั้งไว้ล่วงหน้า

ข้อมูลทางเทคนิค

ความแม่นยำจาก	0.5 + L/500 µm
ช่วงอุณหภูมิ	20 -22° ซ
เทคโนโลยี ZEISS mass	ใช่
การปฏิบัติตามข้อกำหนดและมาตรฐานที่กำหนดโดย DGUV	ใช่
สามารถติดตั้งหรือปรับปรุงอุปกรณ์รุ่นเก่าให้สามารถใช้งานเทคโนโลยีใหม่ ๆ ได้	ใช่
ZEISS PowerSaver	ใช่
ความเข้ากันได้ของ ZVRA และ ZVR	ZVRA (มีให้เลือกใช้ตามความต้องการ)
มาตราวัดที่ทำจากวัสดุที่เป็นเซรามิกกระจก	ZERODUR®: ความละเอียด 20 นาโนเมตร
ขนาด	7/10/5 - 16/30/10

ขนาดที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย

ZEISS PRISMO ultra

ขนาดที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย

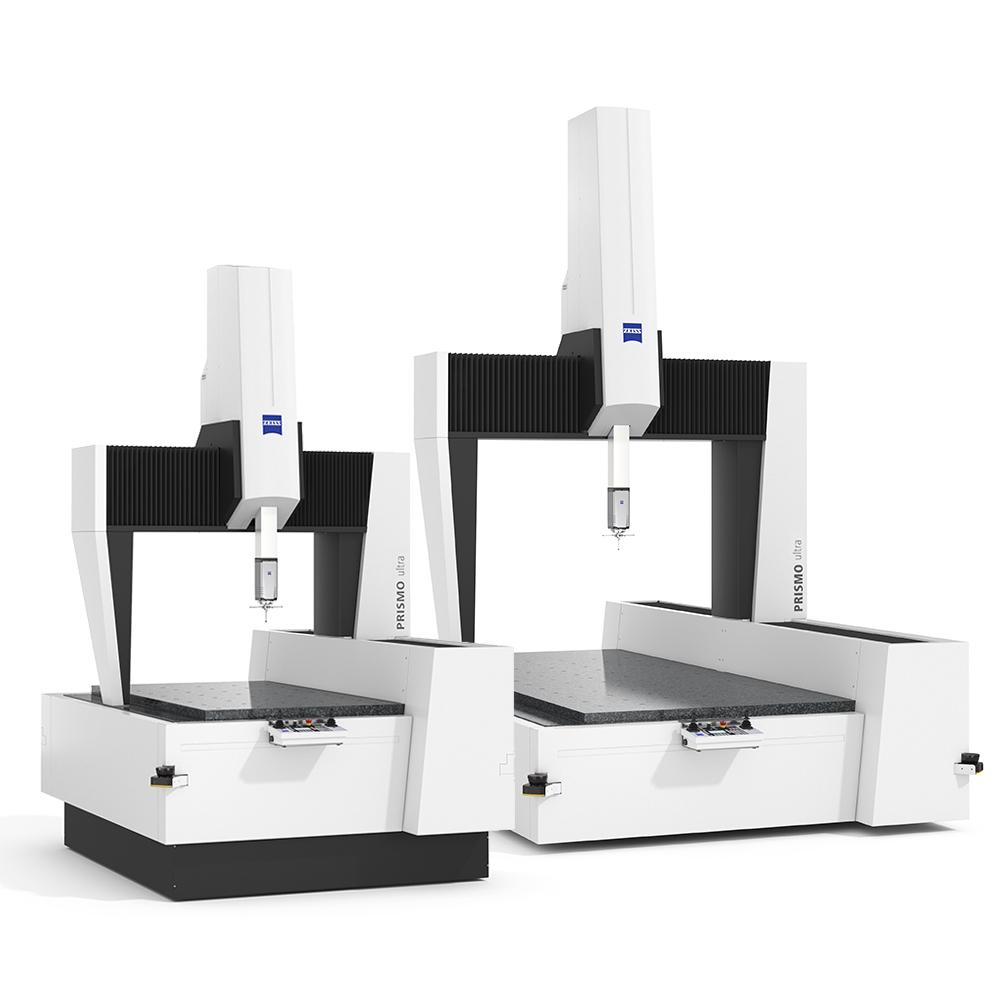

ZEISS PRISMO ultra มีให้เลือกหลายขนาด จากรุ่นที่เล็กที่สุดที่มีช่วงการวัด 700 x 1000 x 500 มม. ไปจนถึงการออกแบบที่ใหญ่ที่สุดของเครื่องวัดพิกัดนี้ที่มีช่วงการวัด 1600 x 3000 x 1000 มม.
