กลุ่มผลิตภัณฑ์ ZEISS PRISMO

เมื่อความแม่นยำเป็นสิ่งที่สำคัญที่สุด

ค้นพบกลุ่มผลิตภัณฑ์ ZEISS PRISMO

ค้นพบยุคใหม่แห่งความแม่นยำ ZEISS PRISMO เป็นหนึ่งใน CMM ที่แม่นยำที่สุดในตลาดมานานกว่า 30 ปีและได้ผลลัพธ์ที่เชื่อถือได้และดำเนินการซ้ำได้ด้วยความแม่นยำสูงสุด เครื่องวัดพิกัดในกลุ่มผลิตภัณฑ์ ZEISS PRISMO มีความเร็วในการวัดสูงสุดของ ZEISS CMM ทั้งหมดและเหมาะสำหรับการใช้งานในสภาพแวดล้อมที่หลากหลาย กลุ่มผลิตภัณฑ์ ZEISS PRISMO ประกอบด้วย 4 รุ่นย่อย คุณภาพสูงและความแม่นยำในการวัดจะเพิ่มประสิทธิภาพของกระบวนการของคุณ หากคุณไม่ต้องการประนีประนอมกับความแม่นยำในเรื่องการประกันคุณภาพ กลุ่มผลิตภัณฑ์ ZEISS PRISMO คือตัวเลือกที่ใช่ เพราะกฎของที่นี่คือ: ความถูกต้องและความปลอดภัยช่วยให้มั่นใจได้ถึงประสิทธิภาพการทำงาน

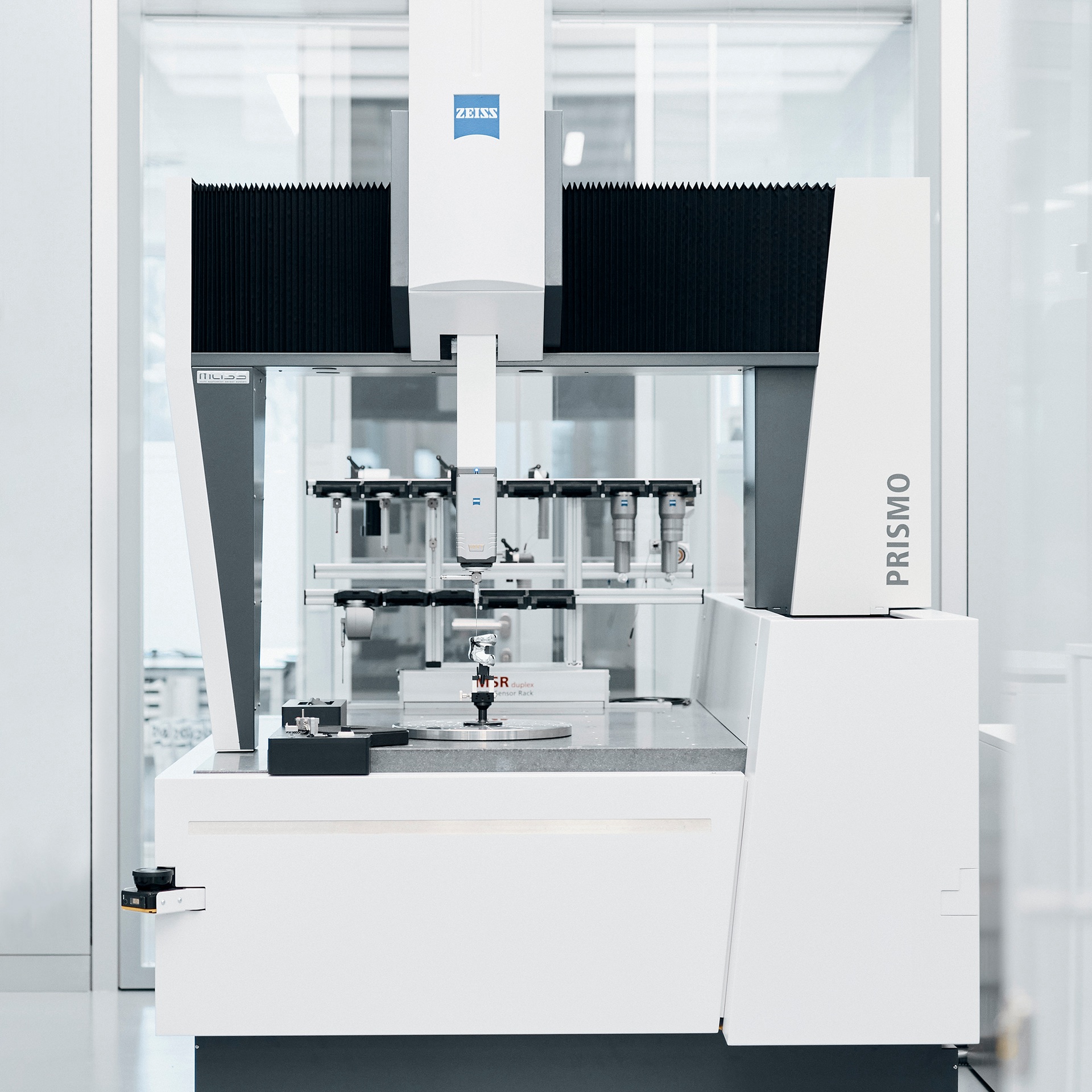

ZEISS PRISMO

มีความสามารถหลากหลาย

ด้วยค่าความตลาดเคลื่อนในการวัดความยาวตั้งแต่ 0.9 + L/350 µm นั้น ZEISS PRISMO จึงเป็นเรือธงในหมู่ ZEISS CMM และให้ผลผลิตสูงสุดและประสิทธิภาพที่โดดเด่น

เรียนรู้เพิ่มเติม

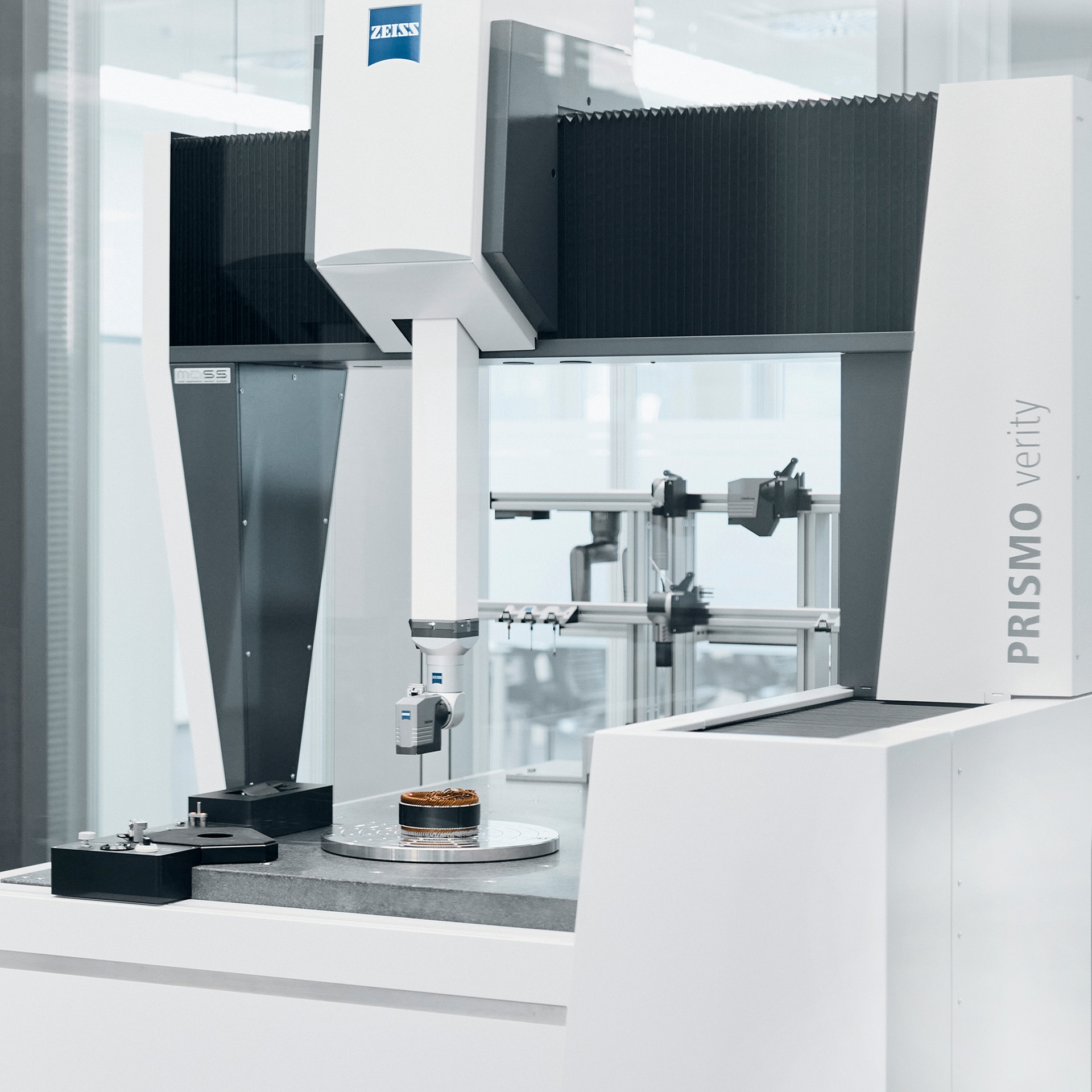

ZEISS PRISMO verity

มาตรฐานใหม่

ZEISS PRISMO verity ให้ผลลัพธ์ที่มีค่าความตลาดเคลื่อนในการวัดความยาวตั้งแต่เพียงแค่ 0.7 + L/400 µm เท่านั้นและสร้างความประทับใจด้วยค่าการวัดแบบฟอร์มที่ได้รับการปรับปรุงให้ดีขึ้น

เรียนรู้เพิ่มเติม

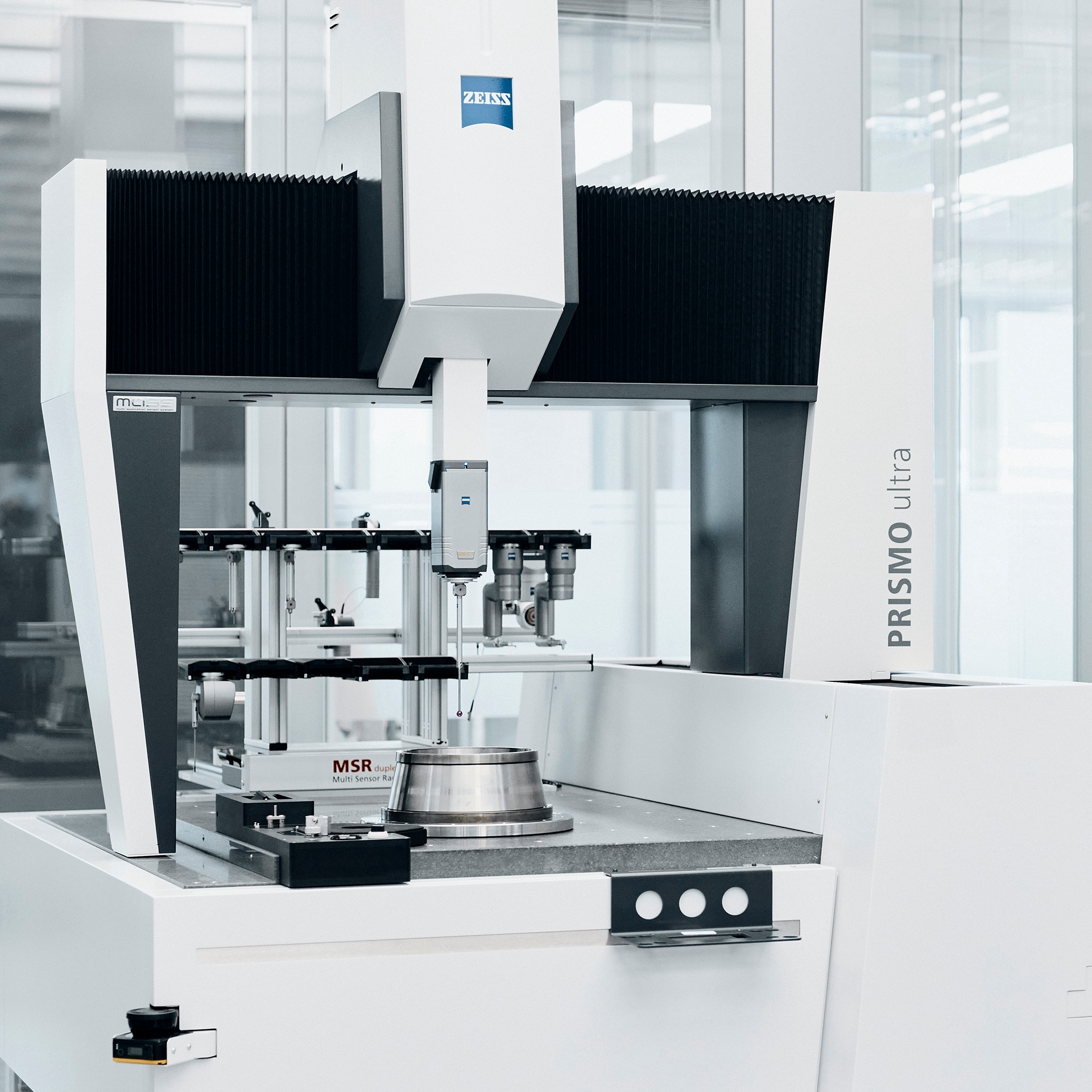

ZEISS PRISMO ultra

ความแม่นยำสูงสุดในกลุ่มผลิตภัณฑ์ PRISMO

ด้วยค่าความตลาดเคลื่อนในการวัดความยาวที่ 0.5 + L/500 µm นั้น ZEISS PRISMO ultra ปรับปรุงความแม่นยำให้ดียิ่งขึ้นและดังนั้นจึงเหมาะอย่างยิ่งสำหรับงานวิจัยและการสอบเทียบรวมทั้งห้องปฏิบัติการอ้างอิง

เรียนรู้เพิ่มเติม

ZEISS PRISMO fortis

ความแม่นยำในสภาพแวดล้อมการผลิต

ZEISS PRISMO fortis ได้รับการออกแบบมาเพื่อใช้ในสภาพแวดล้อมการผลิตและให้ความแม่นยำสูงสุดแม้ที่อุณหภูมิสูงถึง 40° C

เรียนรู้เพิ่มเติม

ZEISS PRISMO กำหนดมาตรฐานใหม่

มากกว่าการปรับปรุงหรือเปลี่ยนแปลงภายนอก: เครื่องมือวัดพิกัดที่เป็นกลุ่มผลิตภัณฑ์เรือธงจาก ZEISS ได้รับการปรับปรุงใหม่ทั้งหมด ด้วยการอัปเกรด ความปลอดภัย ประสิทธิภาพทางเศรษฐกิจและสิ่งแวดล้อม ความยืดหยุ่น การออกแบบและการจัดการสภาพแวดล้อมการทำงาน และที่สำคัญที่สุดคือ ประสิทธิภาพการทำงานได้ก้าวไปอีกระดับหนึ่ง

ความปลอดภัยที่เพิ่มขึ้น

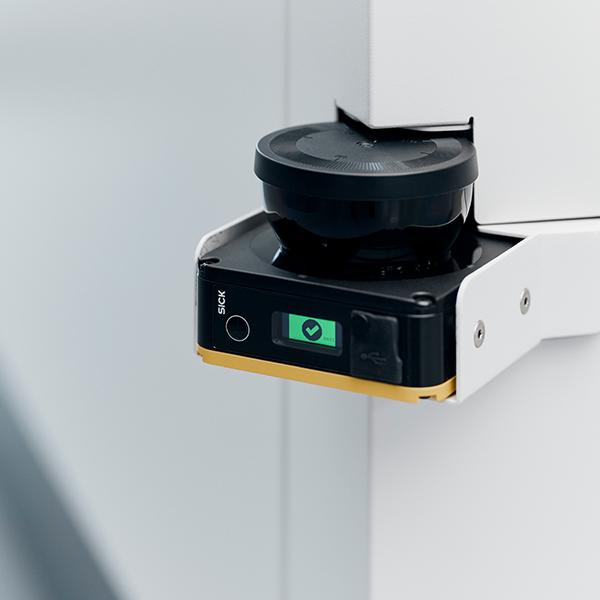

เครื่องสแกนเลเซอร์เพื่อความปลอดภัยและการรับรอง DGUV

ZEISS PRISMO มีเครื่องสแกนเลเซอร์เพื่อความปลอดภัยที่ไม่เพียงแต่ตรวจจับทุกมุมได้อย่างเต็มที่แต่ยังเรียกใช้การลดความเร็วอัตโนมัติทันทีที่ตรวจจับการเคลื่อนไหวหรืออันตรายในพื้นที่ปลอดภัย

นอกจากนี้ เครื่องวัดพิกัด ZEISS PRISMO ทุกเครื่องได้รับการรับรองอย่างเป็นทางการจากประกันอุบัติเหตุทางสังคมของเยอรมัน (DGUV) ที่ได้รับการยอมรับในระดับสากล การรับรองโดยสมัครใจนี้ไม่เหมือนใครในหมู่ผู้ให้บริการ CMM มีการนำเสนอนวัตกรรมเพิ่มเติมเพื่อให้สอดคล้องกับแนวทางของ DGUV เช่น แผงด้านข้างที่สามารถปรับได้ ความเสี่ยงจากการบีบหรือทับจะลดลงโดยการลดระยะห่างระหว่างชิ้นส่วนที่เคลื่อนที่ให้น้อยกว่า 4 มม.

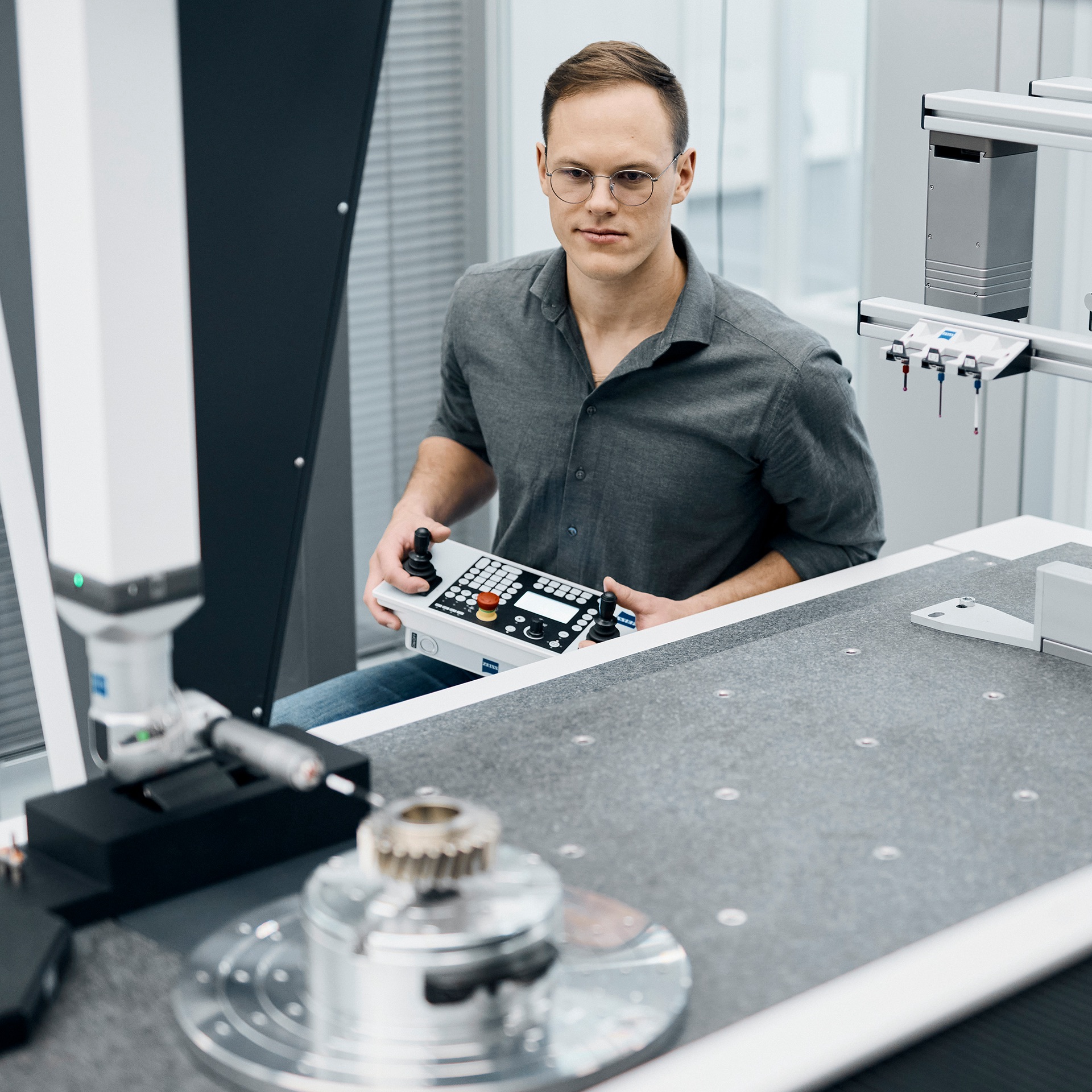

ผลผลิตสูงสุด

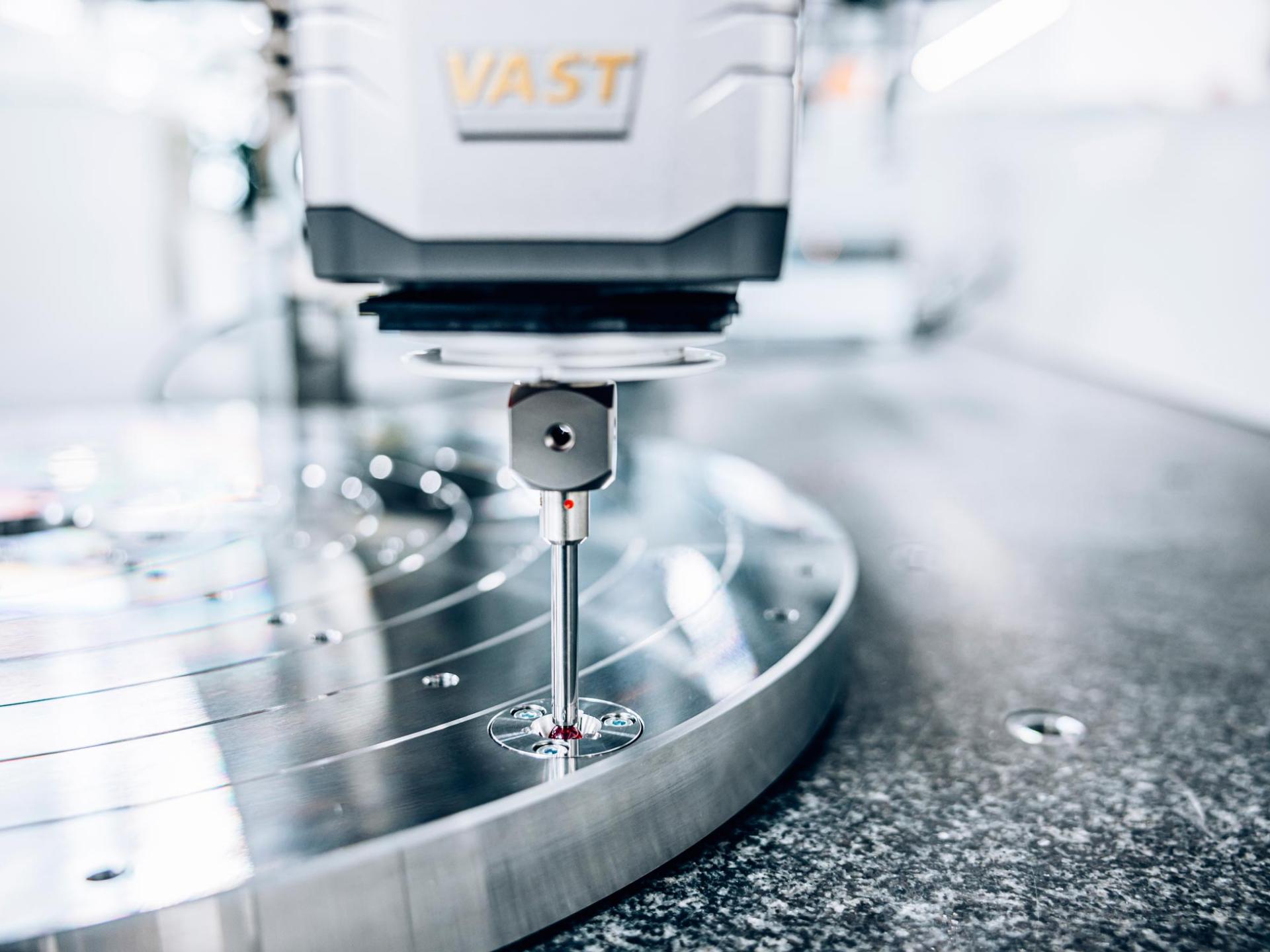

ความเร็วและตัวเลือก ZEISS VAST Rotary Table Axis

สแกนเนอร์เลเซอร์เพื่อความปลอดภัยใหม่มาพร้อมกับฟังก์ชั่นสำหรับการลดความเร็วอัตโนมัติและทำให้สามารถวัดได้เร็วกว่าเดิมอย่างมีนัยสำคัญ – ในขณะที่ยังคงรักษามาตรฐานความปลอดภัยระดับสูงได้อย่างน่าเชื่อถือ

ความเร็วยังเพิ่มขึ้นโดยตัวเลือก ZVRA สำหรับการกำหนดแกนโต๊ะหมุน คำจำกัดความของแกนบนโต๊ะหมุนไม่ใช้เวลา 60 วินาทีแต่ใช้เวลาเพียง 15 วินาที – ด้วยการวัดอย่างต่อเนื่องโดยใช้ตัวเลือกพิเศษ ZEISS VAST Rotary Table Axis (ZVRA)

Ergonomic ที่ได้รับการปรับปรุงให้ดียิ่งขึ้น

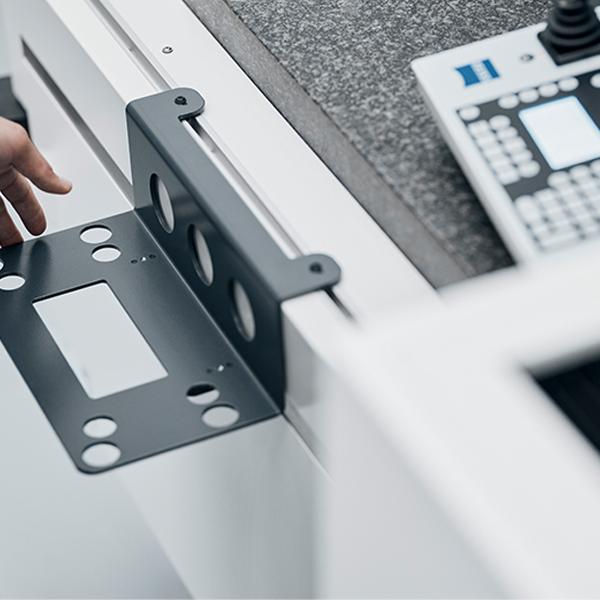

ตัวยึดแผงควบคุม การจัดการสวิตช์และการออกแบบที่บางเฉียบ

ยังได้มีการปรับ Ergonomic ให้เหมาะสมในฐานะส่วนหนึ่งของกลุ่มผลิตภัณฑ์ ZEISS PRISMO ใหม่ ตัวยึดแผงควบคุมใหม่ช่วยให้สามารถจัดเก็บแผงควบคุมได้อย่างสะดวกเมื่อไม่ใช้งาน

เพื่อการทำงานและการตรวจสอบที่ง่ายยิ่งขึ้น สวิตช์ส่วนใหญ่จะไม่อยู่บนตัวควบคุมอีกต่อไปแต่จะอยู่บนแผงควบคุมโดยตรง

ฝาครอบใหม่ที่ด้านหน้าช่วยลดระยะห่างระหว่างผู้ปฏิบัติงานกับปริมาตรการวัดอย่างมีนัยสำคัญเมื่อเทียบกับรุ่นก่อนหน้า ซึ่งสามารถปกป้องพนักงานโดยเฉพาะอย่างยิ่งเมื่อโหลดชิ้นงานหนัก

ความยืดหยุ่นที่เพิ่มขึ้น

เลือกเซ็นเซอร์ และเลือกขนาดได้เพิ่มเติม

ด้วยตัวควบคุม ZEISS C99m ใหม่นั้น ในตอนนี้ ZEISS PRISMO รองรับทั้ง ZEISS ROTOS (เซ็นเซอร์ความหยาบ) และ ZEISS LineScan (เซ็นเซอร์ออปติคอล) จึงเพิ่มความยืดหยุ่นในการดำเนินงาน

นอกจากนี้ยังมีการขยายช่วงของขนาดอีกด้วย ZEISS PRISMO ขนาดปกติตั้งแต่ 7/9/5 ถึง 16/42/10 ยังคงมีอยู่ รุ่นมาตรฐานตอนนี้ยังมีสามขนาดใหม่: 16/24/14, 16/30/14 และ 16/42/14

การเปรียบเทียบทางเทคนิค

	ZEISS PRISMO	ZEISS PRISMO verity	ZEISS PRISMO ultra	ZEISS PRISMO fortis
สถานที่ใช้งาน	ห้องปฏิบัติการคุณภาพ (ออฟไลน์)	การผลิต (ออฟไลน์)	ห้องปฏิบัติการคุณภาพ (ออฟไลน์)	ห้องปฏิบัติการคุณภาพ (ในสายการผลิต)
ความแม่นยำตั้งแต่	0.9 + L/350 μm	0.7 + L/400 µm	0,5 + L/500	0.7 + L/400 μm (ที่ 22°C) จนถึง 2.7 + L /80 μm (ที่ 40°C)
อุณหภูมิ	19-22°C	19-22°C	20-22°C	5 -40°C กับ TVA (ความแม่นยำของตัวแปรอุณหภูมิ)
ZEISS mass Technologie	เป็นไปตามมาตรฐาน	เป็นไปตามมาตรฐาน	เป็นไปตามมาตรฐาน	เป็นไปตามมาตรฐาน
การปฏิบัติตามข้อกำหนดและมาตรฐานที่กำหนดโดย DGUV	✔	✔	✔	✔
การปรับปรุงหรือดัดแปลงรุ่นเก่า	✔	✔	✔	✔
ZEISS PowerSaver	✔	✔	✔	✔
ความเข้ากันได้ของ ZVRA และ ZVR	ZVRA (ตัวเลือก)	ZVRA (ตัวเลือก)	ZVRA (ตัวเลือก)	ZVRA (ตัวเลือก) ZVR (7/12/7 fortis เท่านั้น)
มาตราวัดที่ทำจากวัสดุที่เป็นเซรามิก-กระจก	✔ Robax ®: ความละเอียด 200 nm	✔ ZERODUR ®: ความละเอียด 80 nm	✔ ZERODUR ®: ความละเอียด 20 nm	✔ ZERODUR ®: ความละเอียด 80 nm
ขนาด	7/9/5 - 16/42/14	7/9/5 - 12/18/10	7/10/5 - 16/30/10	7/12/7 - 12/18/10

ประสิทธิภาพในภาพรวม

ปัจจัยขับเคลื่อนประสิทธิภาพเพื่อความเร็วและความคล่องตัวสูงสุด

ZEISS CMM Acceleration Mode for Aerospace Applications

ตัวเลือกพิเศษสำหรับ ZEISS PRISMO 7/12/7 และ 12/18/10 fortis

การตรวจสอบคุณภาพที่สำคัญของส่วนประกอบของเครื่องยนต์ เช่น ใบกังหันและใบมีดอยู่ภายใต้ข้อกำหนดการประกันคุณภาพที่เข้มงวด คิดเป็น 20% ของต้นทุนการผลิตทั้งหมดและ 25% ของเวลาการผลิตทั้งหมด ทำให้มีค่าใช้จ่ายสูงและใช้เวลานานมาก การเร่งกระบวนการวัดโดยไม่ลดทอนความแม่นยำในการวัดหมายถึงการประหยัดที่มีศักยภาพอย่างมีนัยสำคัญสำหรับอุตสาหกรรมทั้งหมด โซลูชันนี้เรียกว่า ZEISS CMM Acceleration Mode for Aerospace Applications

ZEISS CMM Acceleration Mode for Aerospace Applications สำหรับ ZEISS PRISMO 7/12/7 และ 12/18/10 fortis มีสองตัวเลือก ZEISS VAST Rotary Table Axis (ZVRA) และ ZEISS VAST Rotary Table (ZVR) รวมถึงแพ็คเกจพิเศษสำหรับการสนับสนุนการใช้งานหากจำเป็น ZVRA ช่วยให้มั่นใจได้ว่ามีความแม่นยำมากยิ่งขึ้นด้วยคำจำกัดความที่รวดเร็วของแกนโต๊ะหมุน ZVR เพิ่มความเร็วในการเคลื่อนที่ของโต๊ะหมุนและด้วยเหตุนี้กระบวนการวัดและผลการวัดเป็นที่เชื่อถือได้

เรียนรู้เพิ่มเติม

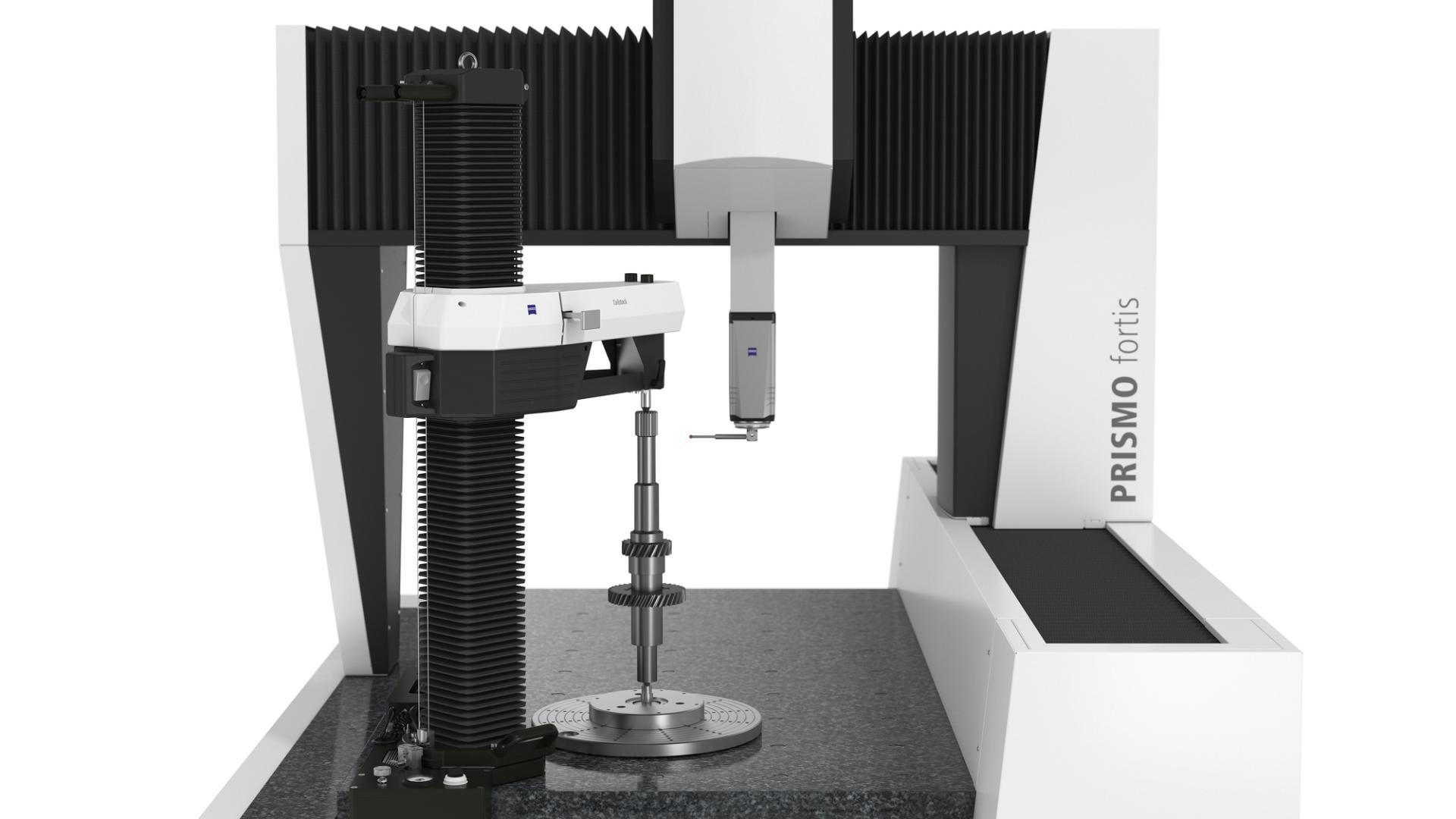

ZEISS TS

หัวท้ายใหม่สำหรับกลุ่มผลิตภัณฑ์ ZEISS PRISMO

หัวท้ายใหม่ของ ZEISS ช่วยให้สามารถยึดวัตถุการวัดรูปคลื่นระหว่างปลายได้ ตัวอย่างเช่น เพลาเฟือง เพลาหนอน เพลาข้อเหวี่ยง เพลาลูกเบี้ยว และโรเตอร์สามารถยึดได้โดยไม่เสียรูปและวัดได้อย่างดีที่สุด ด้วยความสามารถในการเข้าถึงที่ดีที่สุดนี้ สามารถดำเนินการวัดที่สมบูรณ์ได้ในนการยึดชิ้นงานเพียงครั้งเดียว ZEISS TS มีอินเทอร์เฟซที่เปลี่ยนได้ซึ่งช่วยให้สามารถตั้งค่าหัวท้ายได้อย่างรวดเร็วในปริมาตรการวัดหากจำเป็น เมื่อใช้ร่วมกับโต๊ะหมุน ZEISS RT-AB-600 ที่มีความแม่นยำสูงพร้อมตลับลูกปืนอากาศ เครื่องวัดพิกัดสากลสามารถอัปเกรดเป็นเครื่องวัดเพลาพิเศษได้อย่างรวดเร็วและยืดหยุ่น ZEISS TS มีให้เลือกในสองขนาด Z คือรุ่น TS-7 และ TS-10 และได้รับการออกแบบให้ตรงกับรุ่นกลุ่มผลิตภัณฑ์ ZEISS PRISMO ที่ได้เลือกไว้

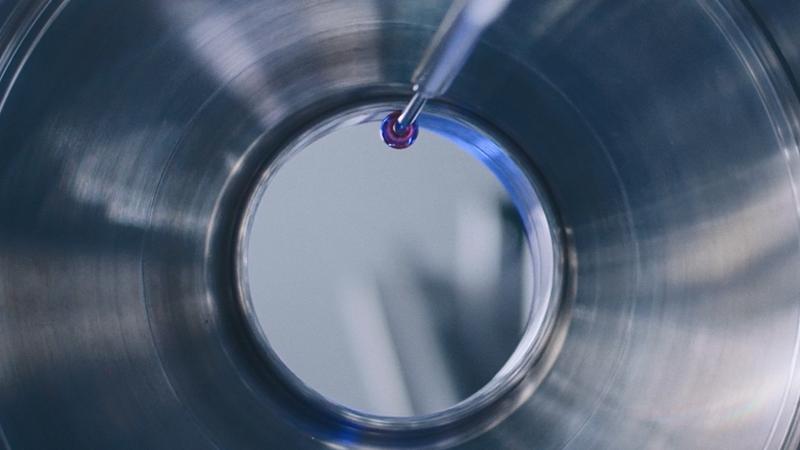

ZEISS VAST navigator

ความเร็วในการสแกนสูง

กำหนดค่าความเร็วในการสแกนที่เหมาะสมโดยอัตโนมัติเพื่อหลีกเลี่ยงข้อผิดพลาดของผู้ใช้เมื่อเลือกพารามิเตอร์ มั่นใจได้ถึงความเร็วในการสแกนที่เร็วขึ้น ความแม่นยำที่สม่ำเสมอและผลลัพธ์ที่เชื่อถือได้และสามารถดำเนินการซ้ำได้

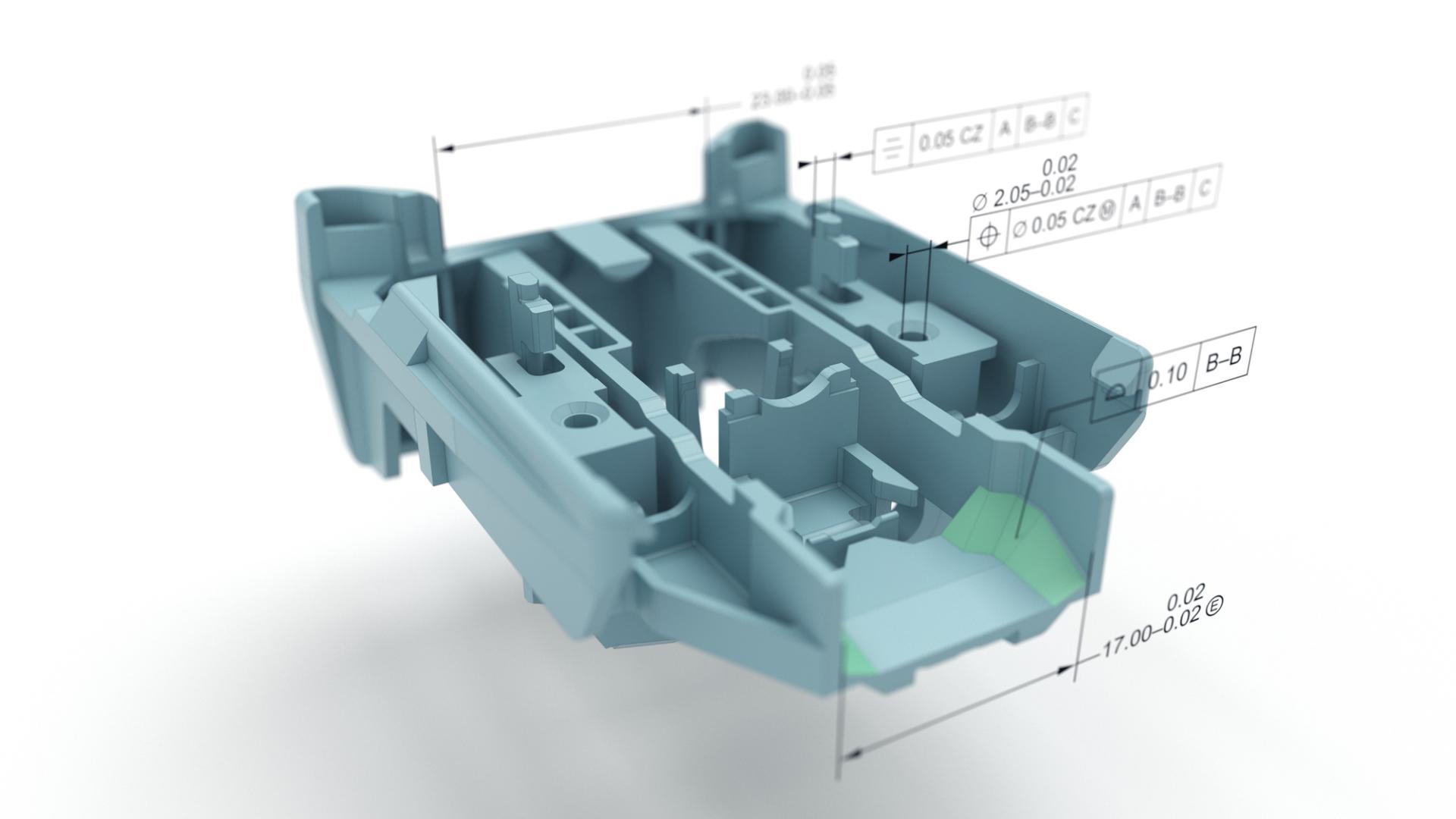

ซอฟร์แวร์ ZEISS CALYPSO

ซอฟต์แวร์สำหรับเทคโนโลยีการวัดมิติ

ZEISS CALYPSO วัดรูปทรงเรขาคณิตมาตรฐานได้อย่างง่ายดาย รวดเร็ว และเชื่อถือได้ วางแผนการตรวจสอบโปรแกรมได้อย่างง่ายดายโดยการคลิกที่คุณสมบัติที่ต้องการ ซอฟต์แวร์จะสร้างเส้นทางการเดินทางโดยอัตโนมัติและเหมาะสมที่สุด ด้วยส่วนขยายตัวเลือกมากมายนั้น ZEISS CALYPSO ยังมีเครื่องมือที่เหมาะสมสำหรับความต้องการพิเศษ ยกตัวอย่างเช่น ZEISS CALYPSO VAST probing และ ZEISS CALYPSO pallet optimizer ฟังก์ชันเหล่านี้ช่วยให้การวัดสามารถทำได้เร็วขึ้นถึง 25%

เรียนรู้เพิ่มเติม

เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO

ปริมาณการใช้พลังงานถือเป็นหัวใจสำคัญของการใช้งานเครื่องจักรทุกครั้ง ซึ่งนับได้ว่ามีบทบาทสำคัญต่อช่วงการใช้งานจริงและมีผลกระทบอย่างมากต่อความสมดุลของสิ่งแวดล้อม ด้วยฟังก์ชันประหยัดพลังงานและระบบควบคุมที่พัฒนาขึ้นใหม่เพื่อการใช้พลังงานอย่างประสิทธิภาพ ZEISS PRISMO จึงเป็นตัวอย่างชั้นเลิศของการบริโภคทรัพยากรอย่างมีประสิทธิภาพในสาขาเทคโนโลยีการวัดในงานอุตสาหกรรม กลุ่มผลิตภัณฑ์ ZEISS PRISMO ขึ้นชื่อเรื่องความทนทาน และกำหนดมาตรฐานใหม่ในด้านความแม่นยำ ความเร็ว และความยั่งยืน

กลุ่มผลิตภัณฑ์ ZEISS PRISMO ใหม่มาพร้อมกับหน่วยควบคุม C99m รุ่นใหม่ ซึ่งช่วยลดการใช้พลังงานลงถึง 64% เมื่อเทียบกับรุ่นก่อนหน้า

เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO

ด้วยคุณสมบัติ ZEISS PowerSaver เครื่องจะถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟเมื่อไม่ได้ใช้งานและการใช้พลังงานจะลดลงเป็นศูนย์ในช่วงที่เครื่องหยุดทำงาน ผู้ใช้สามารถกำหนดการเปิดใช้งาน ZEISS PowerSaver ในเวลาที่กำหนด

ZEISS AirSaver ช่วยให้คุณประหยัดมากขึ้นและปิดเครื่องอัดอากาศโดยอัตโนมัติหลังจากเวลาที่ตั้งไว้ล่วงหน้า

ความเร็วและความแม่นยำค่อนข้างขัดแย้งกันเสมอจนกระทั่งเราติดตั้ง ZEISS PRISMO fortis รุ่นใหม่

Roland Ziltener หัวหน้าฝ่ายบริหารคุณภาพ Starrag Group
