เครื่อง CMM แบบ Bridge-Type ของ ZEISS | รวดเร็วและแม่นยำ

ปรับให้เหมาะกับความท้าทายของเทคโนโลยีการวัดทางอุตสาหกรรม

มาตรฐานความแม่นยำสูงต้องอาศัยการควบคุมคุณภาพการผลิตที่เข้มงวด จำเป็นต้องมีผลการวัดที่แม่นยำเพื่อให้เป็นไปตามมาตรฐานเหล่านี้ เครื่อง CMM แบบ Bridge-Type ของ ZEISS ได้รับการออกแบบมาเพื่อตอบสนองความต้องการเหล่านี้ และมีลักษณะโดดเด่นคือมีความแม่นยำสูงและมีความเบี่ยงเบนในการวัดต่ำ และเหมาะสำหรับการใช้งานที่หลากหลาย

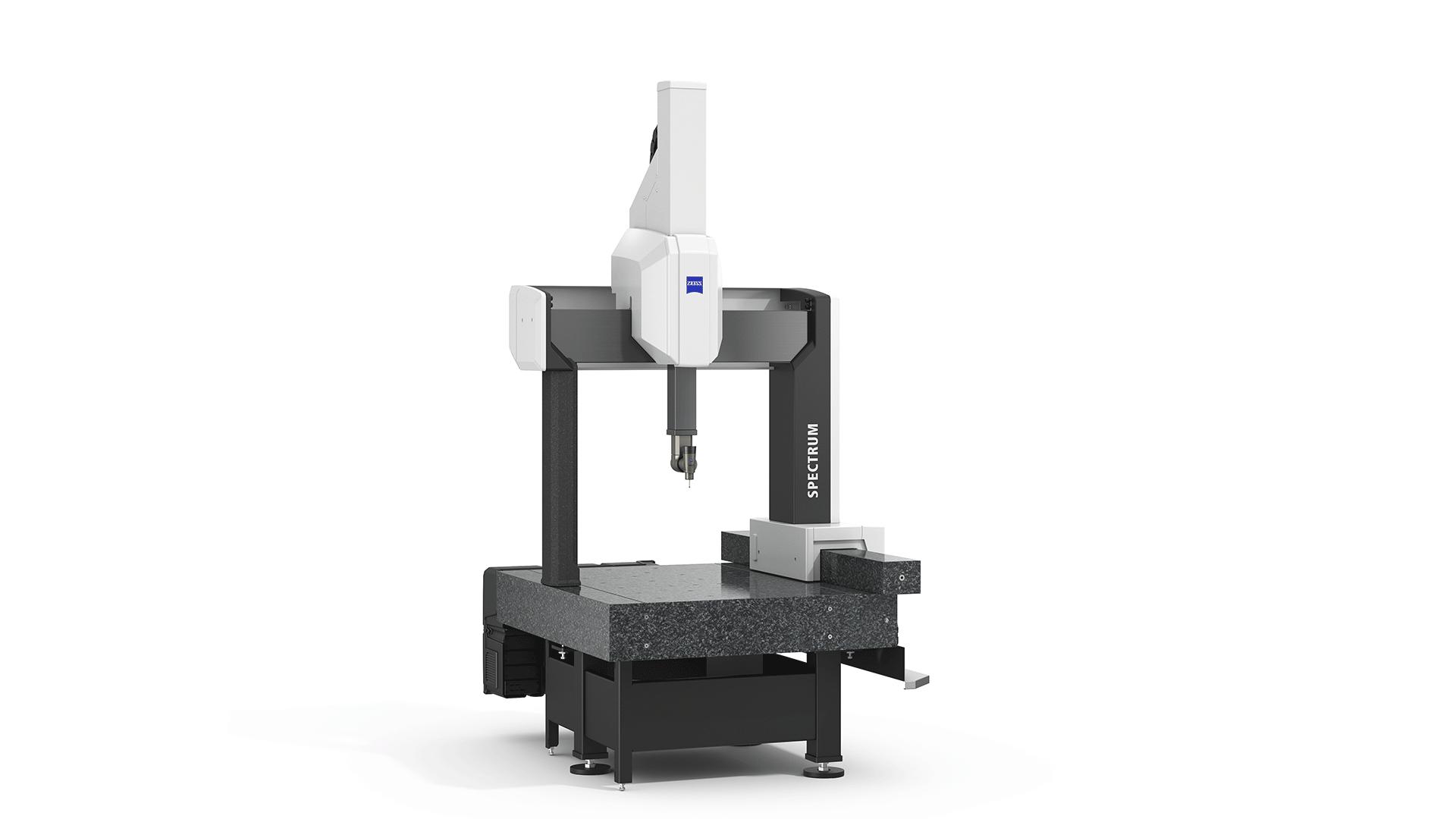

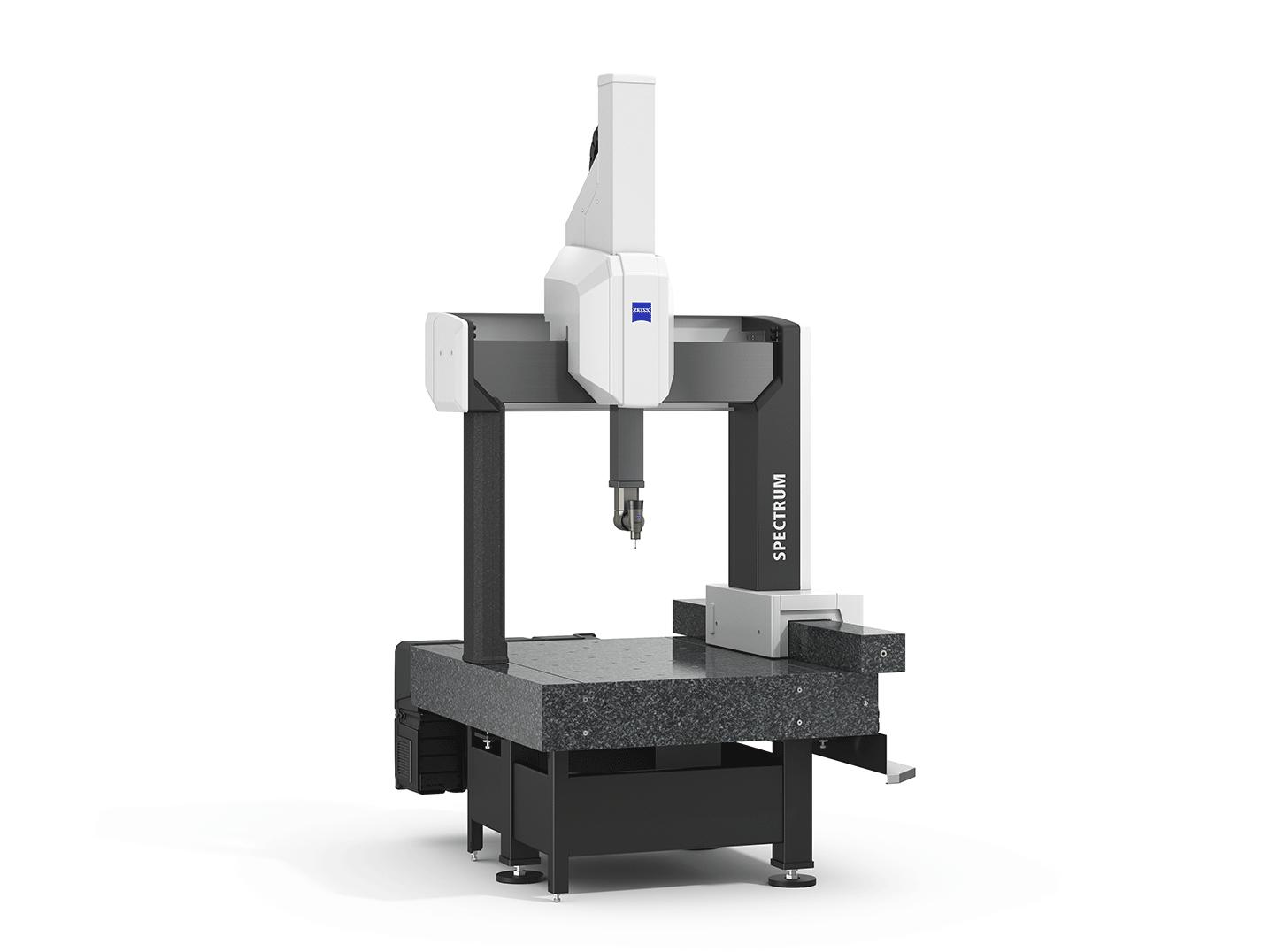

กลุ่มผลิตภัณฑ์ ZEISS SPECTRUM

เข้าสู่โลกของ ZEISS CMM

เรียนรู้เพิ่มเติม

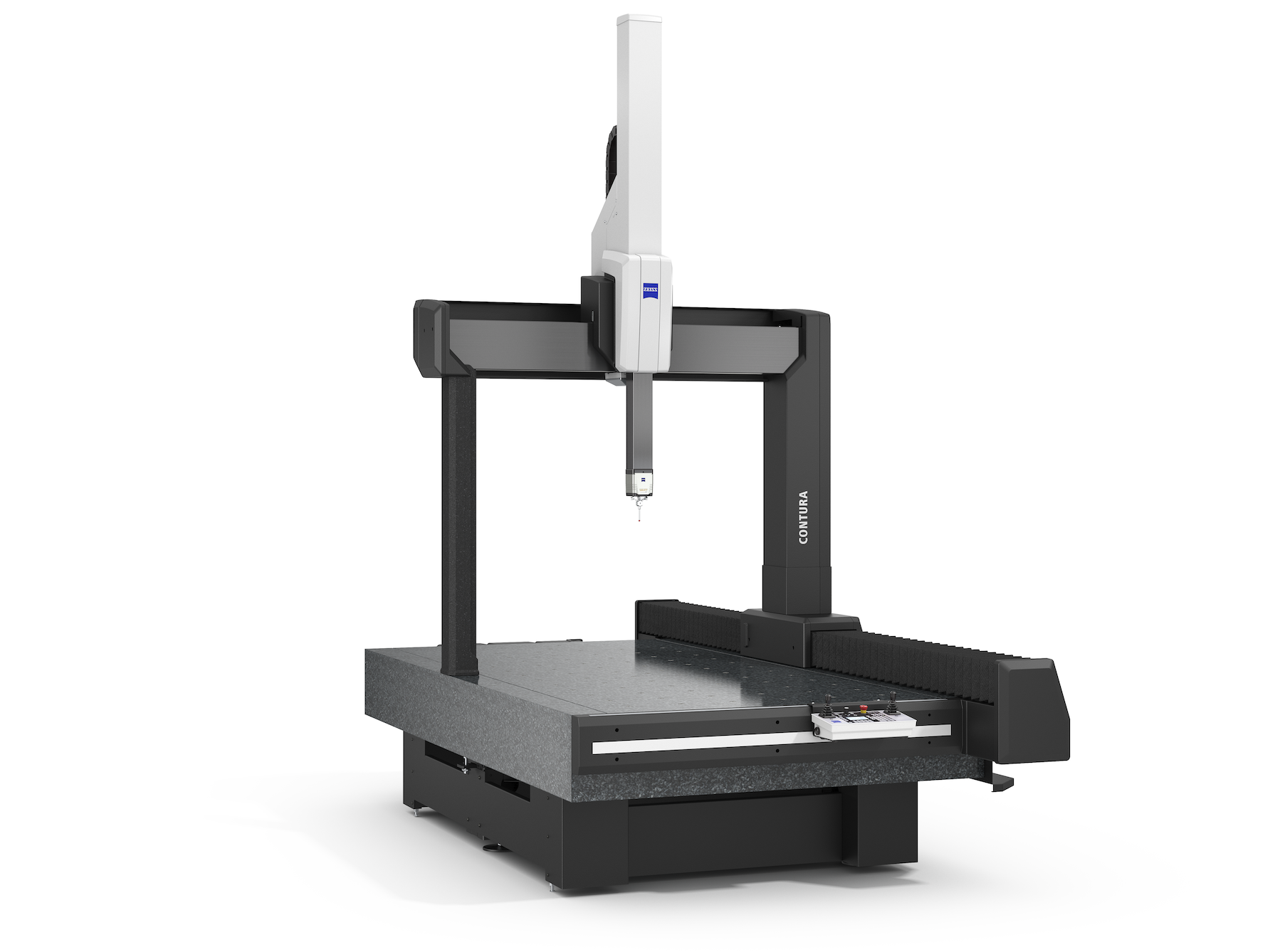

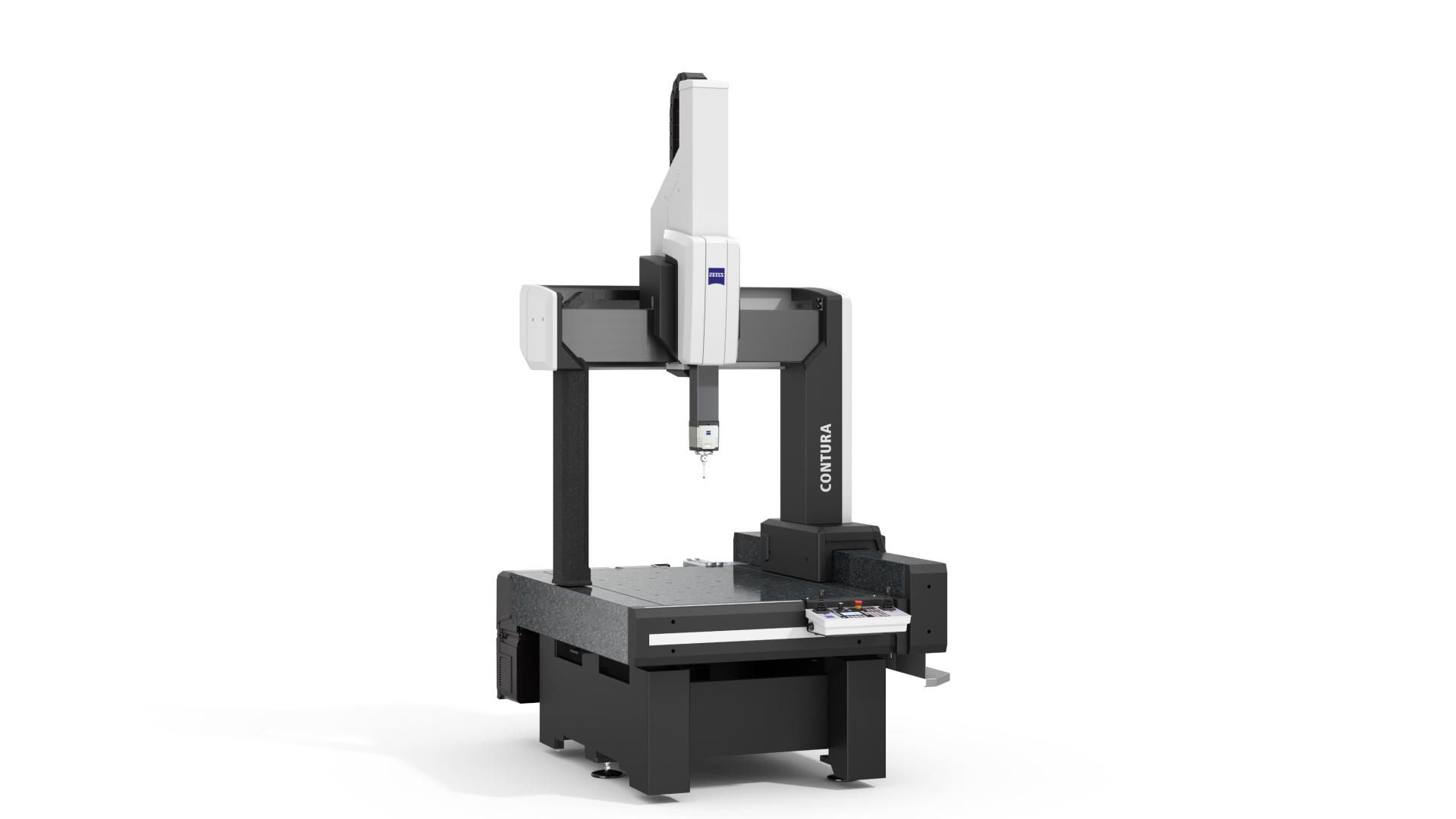

ZEISS CONTURA

สำหรับงานวัดที่มีความยืดหยุ่นในระดับประสิทธิภาพ

เรียนรู้เพิ่มเติม

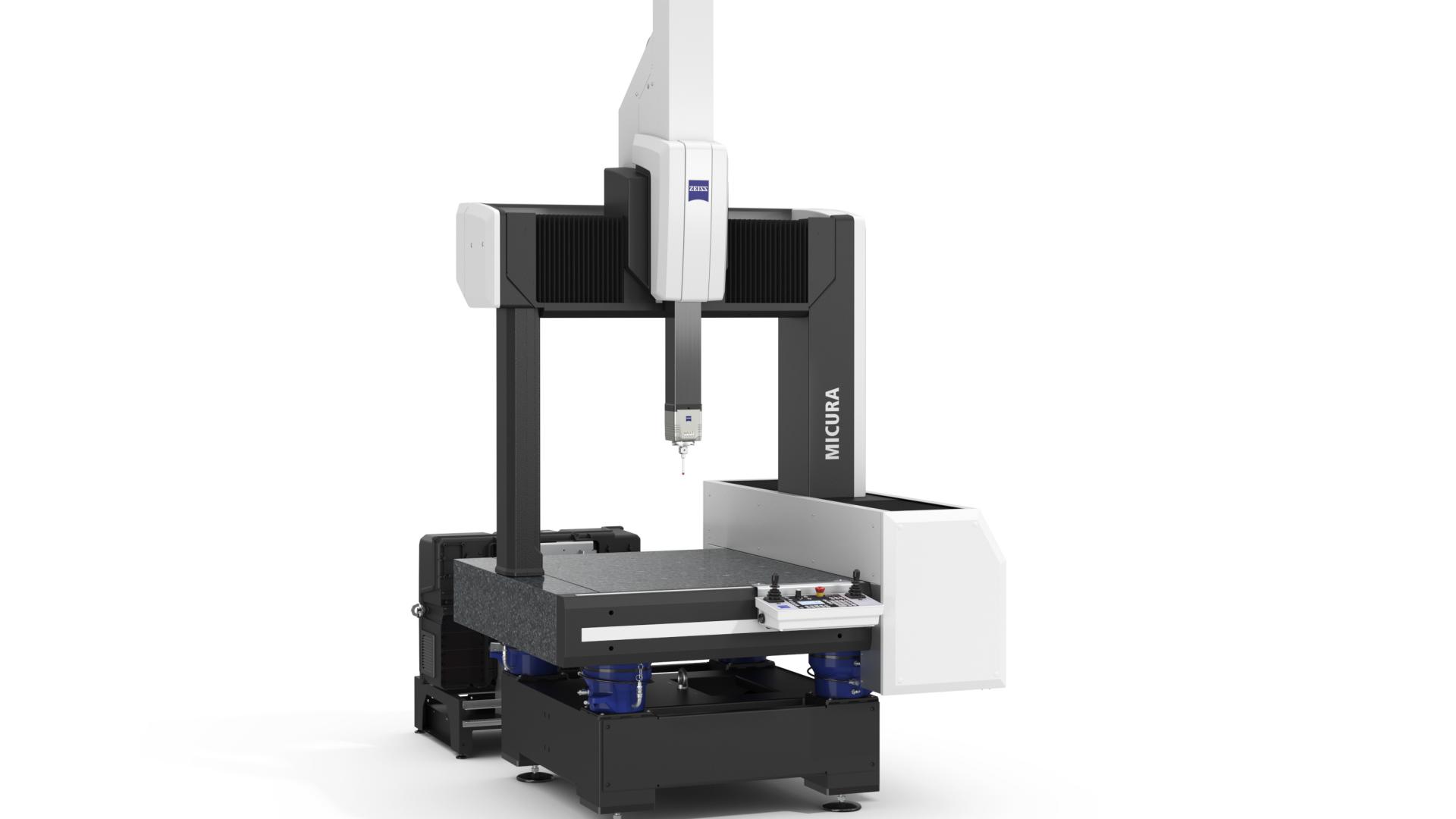

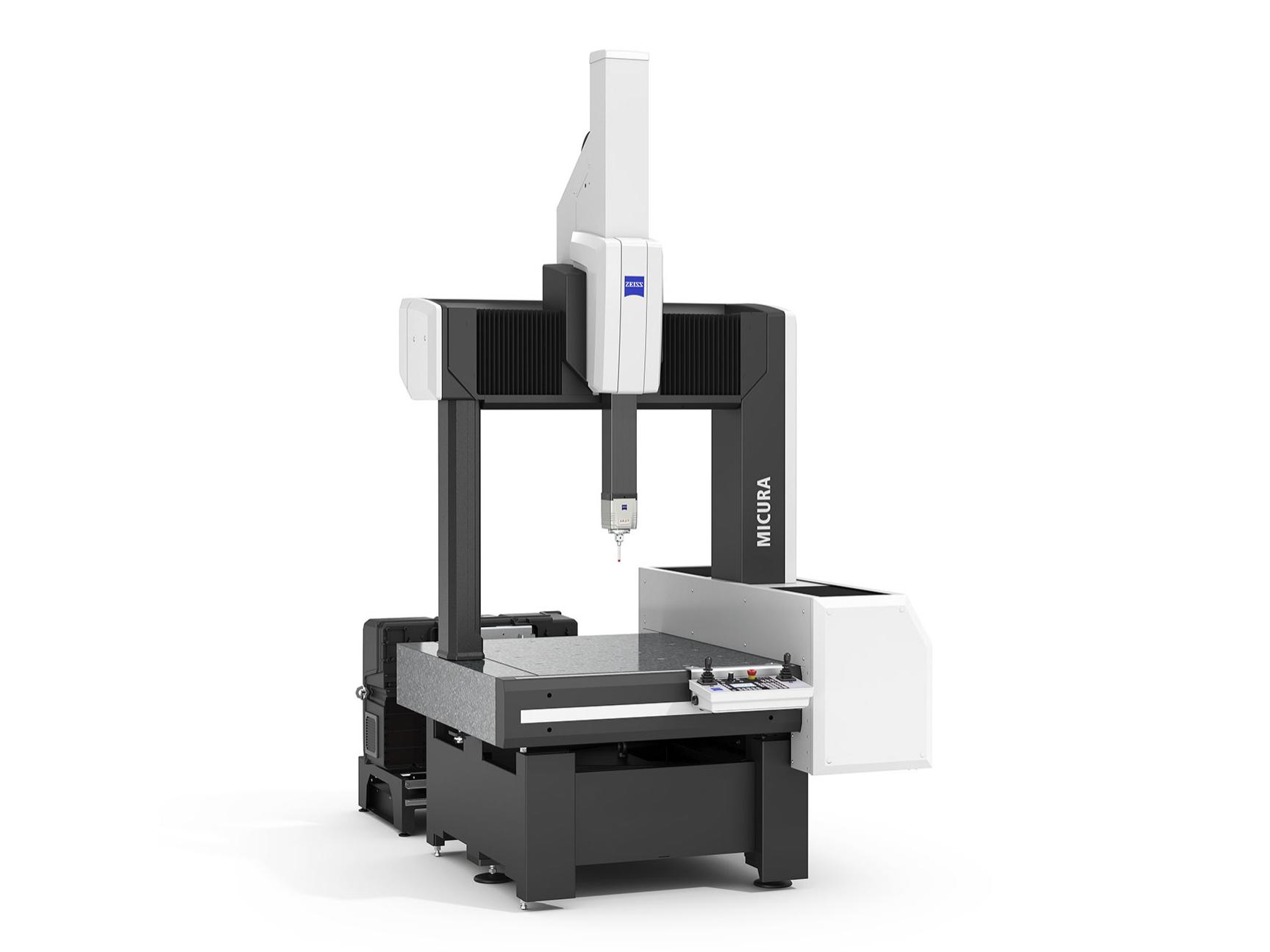

ZEISS MICURA

สำหรับส่วนประกอบขนาดเล็กที่มีการยอมรับความคลาดเคลื่อนที่เคร่งครัด

เรียนรู้เพิ่มเติม

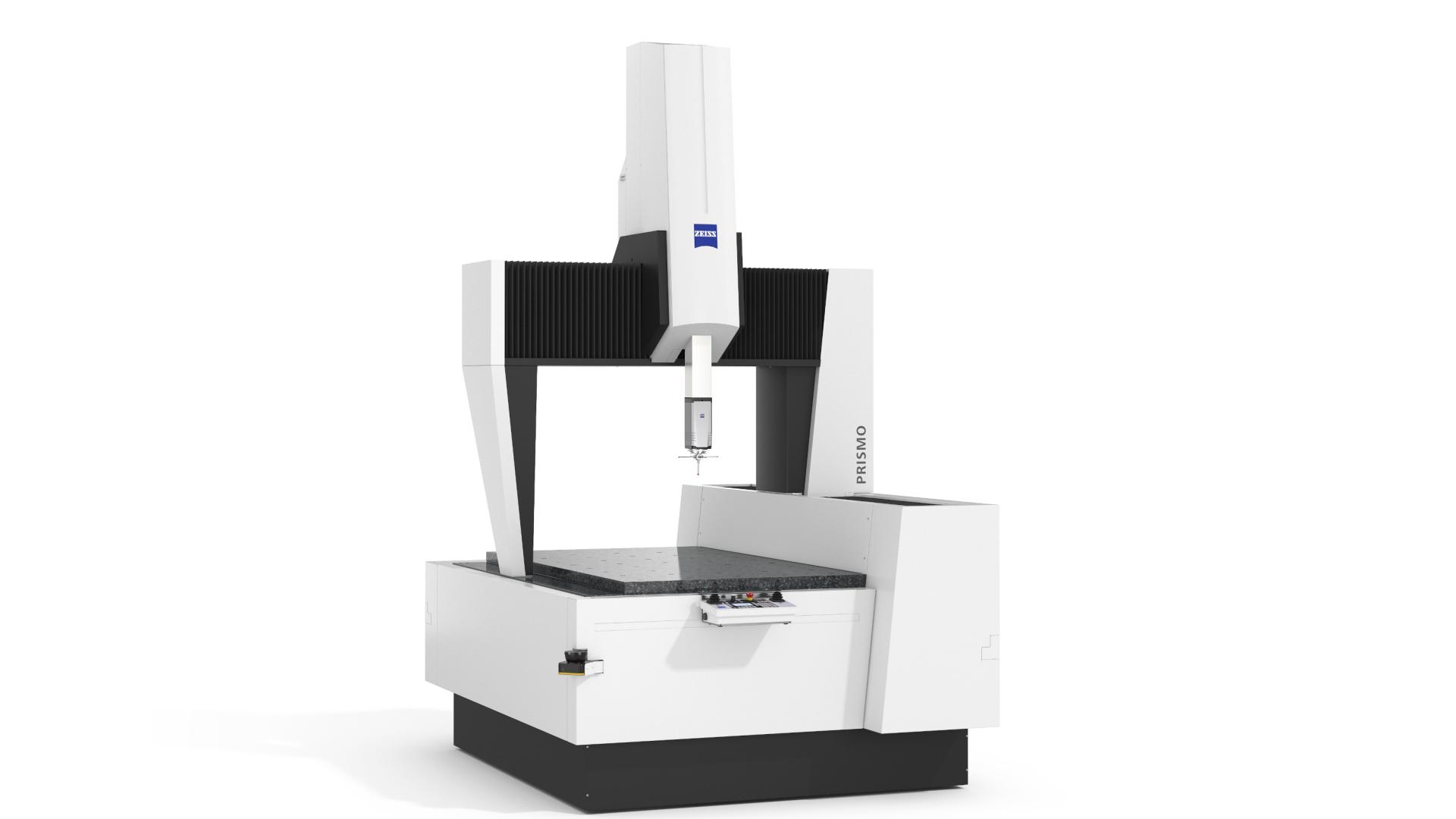

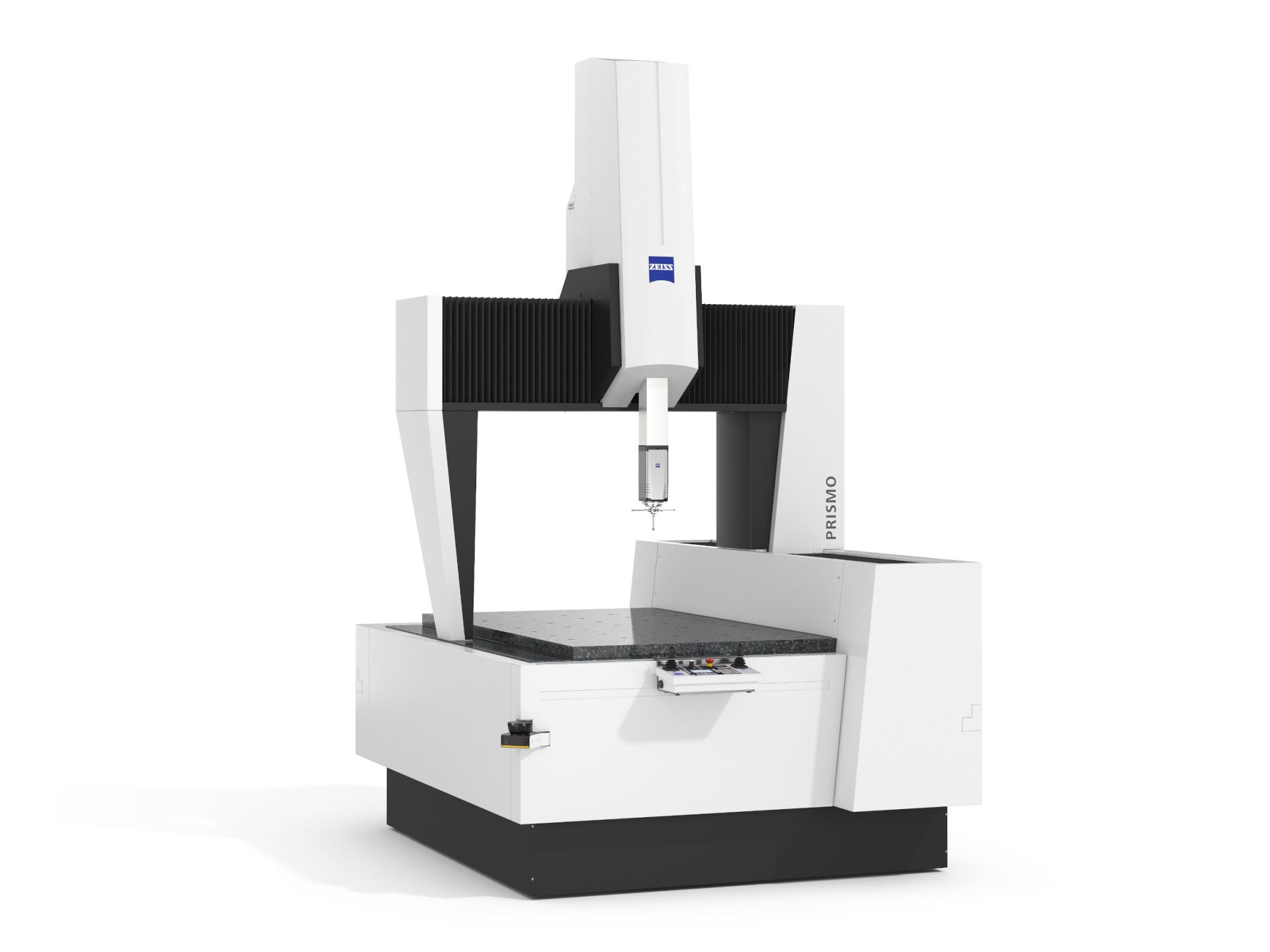

กลุ่มผลิตภัณฑ์ ZEISS PRISMO

สำหรับงานวัดที่มีความยืดหยุ่นในระดับความแม่นยำ

เรียนรู้เพิ่มเติม

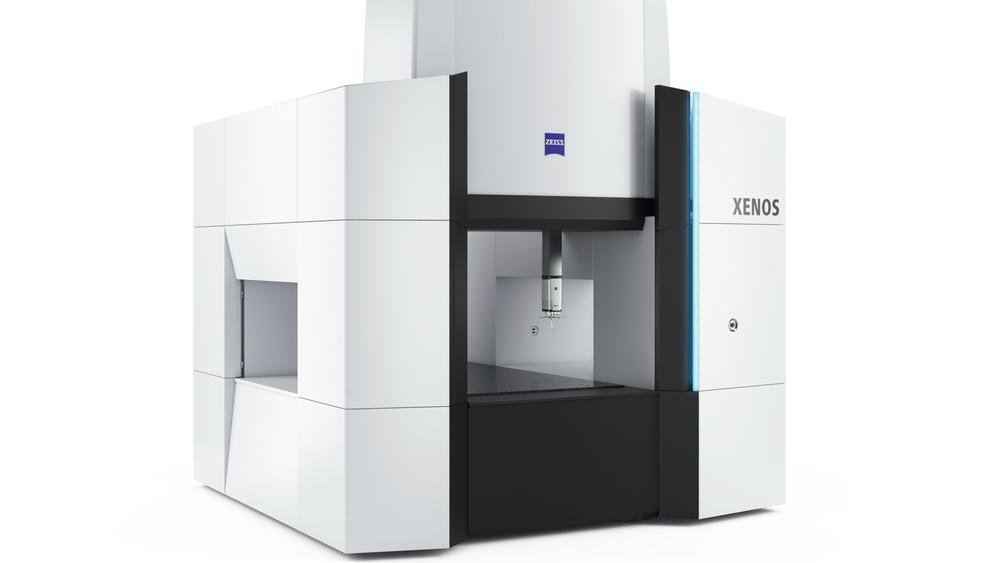

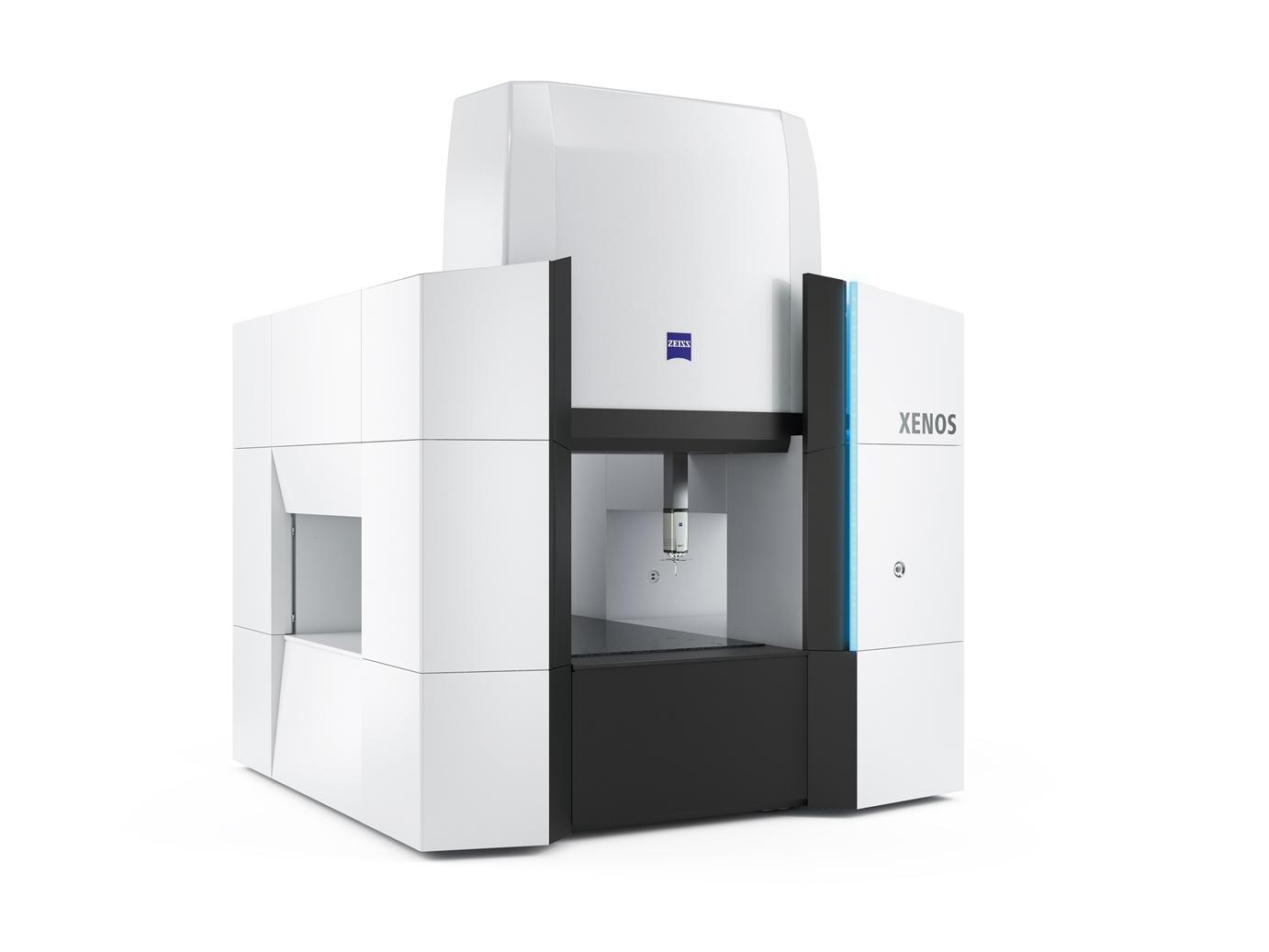

ZEISS XENOS

อุปกรณ์อ้างอิง

เรียนรู้เพิ่มเติม

การเปรียบเทียบทางเทคนิค

	กลุ่มผลิตภัณฑ์ ZEISS SPECTRUM	ZEISS CONTURA	ZEISS MICURA	กลุ่มผลิตภัณฑ์ ZEISS PRISMO	ZEISS XENOS
ขนาดเป็น dm	ขนาดต่าง ๆ ใน X: 5 - 10 ใน Y: 5 - 16 ใน Z: 6	ขนาดต่าง ๆ ใน X: 7 -12 ใน Y: 7 - 24 ใน Z: 6 - 10	5/7/6	ขนาดต่าง ๆ ใน X: 7 - 16 ใน Y: 9 - 42 ใน Z: 5 - 14	9/13/7
ความแม่นยำจาก	1.8 + L/300 µm	1,4 + L/350 μm	0.7 + L/400 µm	0.5 + L /500 μm	0,2 + L/1000 μm
หัววัด	ขึ้นอยู่กับรุ่น: ZEISS direct XDT ZEISS direct VAST XXT ZEISS RDS C5 CAA VAST XXT ZEISS VAST XT gold	หัววัดที่หลากหลายด้วยเทคโนโลยี mass ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT	ZEISS VAST XT gold ZEISS VAST XTR gold	หัววัดที่หลากหลายด้วยเทคโนโลยี mass ZEISS VAST gold, ZEISS VAST XT gold (ขึ้นอยู่กับรุ่น), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS (ขึ้นอยู่กับรุ่น)	ZEISS VAST gold
น้ำหนักชิ้นงานสูงสุด	400 – 1500 กก. (ขึ้นอยู่กับขนาด)	730 -1200 กก. (ขึ้นอยู่กับขนาด)	730 กก.	1,000 – 5,000 กก. (ขึ้นอยู่กับขนาดและรุ่น)	1,000 กก.
ซอฟต์แวร์	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO

ประโยชน์ที่คุณจะได้รับจากเครื่อง CMM แบบ Bridge-Type จาก ZEISS

ความเร็วในการวัดสูง เนื่องจากเครื่องวัดพิกัดมีความแข็งแรงและเสถียรสูง

เพื่อรับประกันมาตรฐานคุณภาพสูง ZEISS จึงยึดมั่นในคุณสมบัติสำคัญสามประการ ได้แก่ ความแข็งแกร่งทางพลศาสตร์ ชิ้นงานที่เคลื่อนไหวมีน้ำหนักน้อย และการป้องกันที่เชื่อถือได้จากผลกระทบของสิ่งแวดล้อม

ความแข็งแกร่งทางพลศาสตร์ของเครื่องวัดพิกัดมีความสำคัญต่อความแม่นยำ ซึ่งเป็นวิธีเดียวที่จะหลีกเลี่ยงความคลาดเคลื่อนในการวัด แม้ในขณะสแกนด้วยความเร็วสูง เพื่อให้มั่นใจถึงประสิทธิภาพสูงในทุกการใช้งาน เครื่อง CMM แบบ Bridge-Type ของ ZEISS จึงมีลักษณะเด่นคือการมีฉนวนป้องกันอุณหภูมิและการสั่นสะเทือน รวมถึงมีฝาครอบป้องกันเพื่อป้องกันเครื่องวัดพิกัดจากอิทธิพลของสภาพแวดล้อม โต๊ะวัดของเครื่อง CMM แบบ Bridge-Type ทำจากหินแกรนิต เพื่อให้ชิ้นส่วนที่เคลื่อนไหวมีน้ำหนักเบาแต่ยังคงแข็งแกร่งที่สุด ZEISS จึงใช้เซรามิกและอะลูมิเนียม DLC นอกจากนี้ เครื่อง CMM แบบ Bridge-Type จาก ZEISS ยังติดตั้งแบริ่งลมอีกด้วย การกระจายที่เหมาะสมที่สุดของแบริ่งลมเหล่านี้รับประกันการเลื่อนที่ปราศจากแรงเสียดทานและปราศจากการสึกหรอในการใช้งานหลายประเภท

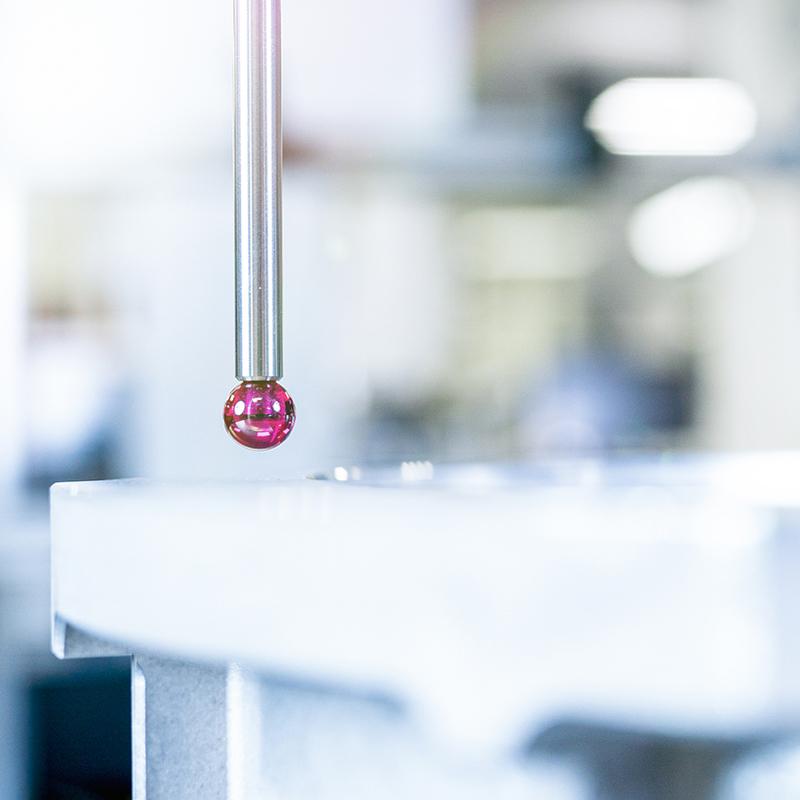

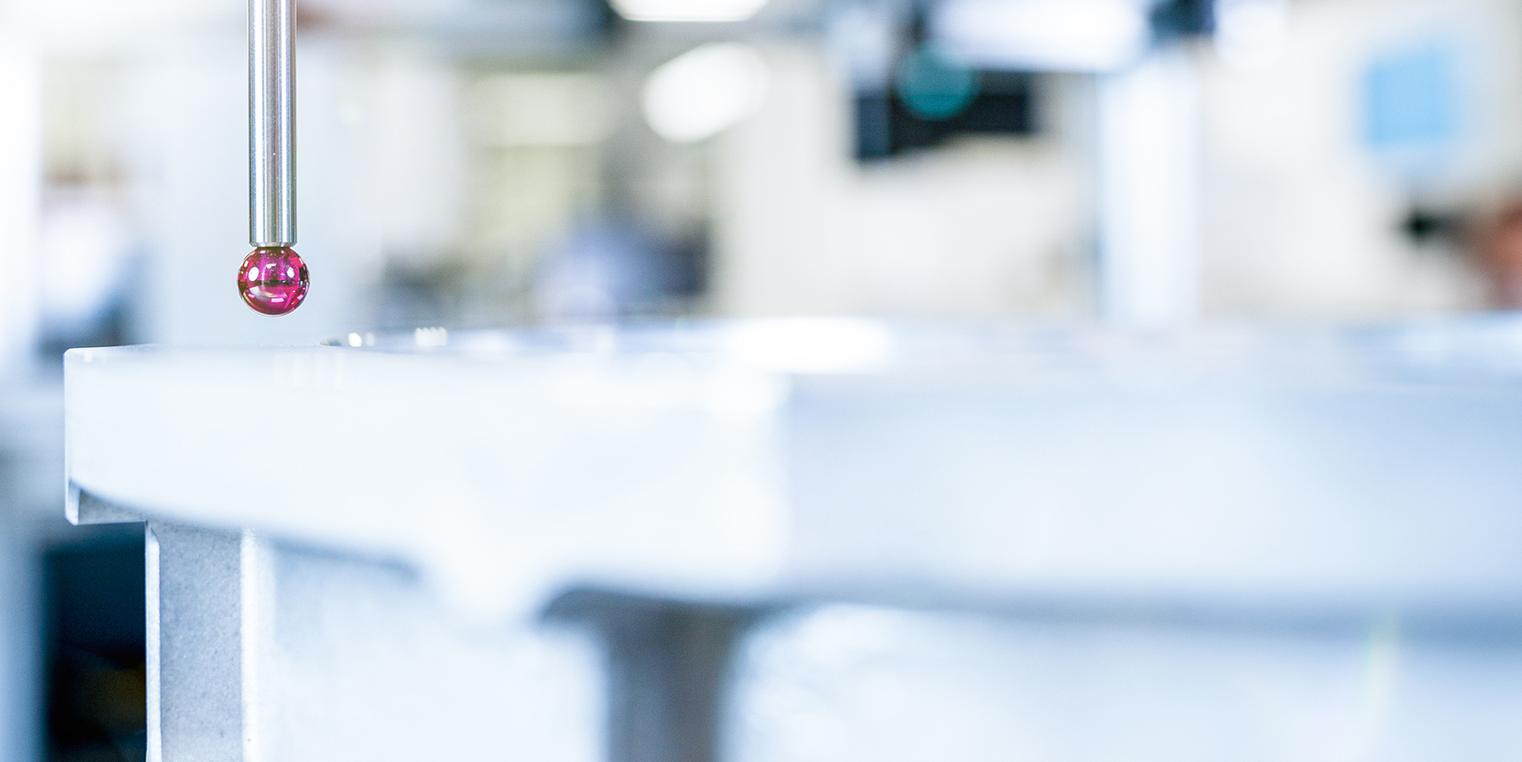

ระยะเวลาในการวัดสั้นลงด้วยระบบสไตลัสเฉพาะตัวจาก ZEISS

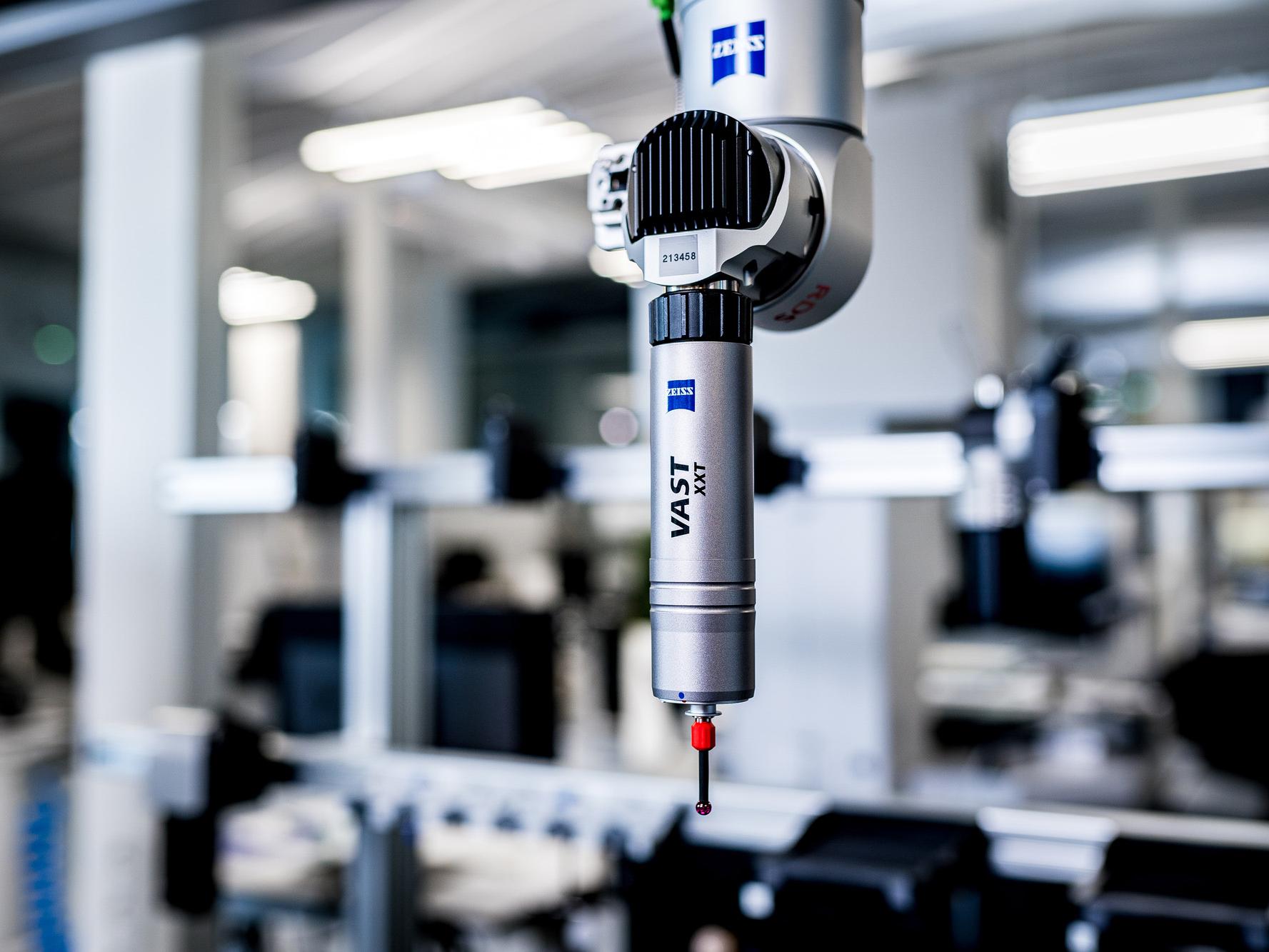

หัววัดสแกน ZEISS VAST ยังช่วยให้สามารถใช้ระบบสไตลัสที่ยาวและหนักได้ ช่วยให้สแกนคุณลักษณะที่อยู่ลึกบนชิ้นงานได้อย่างรวดเร็ว ระบบสไตลัสที่ซับซ้อนพร้อมหัววัดที่เรียงกันต่างกันยังช่วยให้มีความยืดหยุ่นสูงสุดและวัดได้อย่างรวดเร็ว สิ่งนี้ช่วยให้การเปลี่ยนระบบสไตลัสเป็นไปอย่างเหมาะสมและลดเวลาในการวัดชิ้นงานที่ซับซ้อนให้เหลือสั้นลง

อุปกรณ์เสริมของแท้จาก ZEISS จะช่วยให้คุณได้รับผลการวัดที่ดีที่สุดเท่าที่จะเป็นไปได้ในทุกการวัด ทั้งนี้ก็เนื่องจากการผสมผสานระหว่างวัสดุ การออกแบบ และเทคโนโลยีที่ผ่านการทดสอบแล้วจะสามารถบรรลุศักยภาพสูงสุดได้ก็ต่อเมื่อส่วนประกอบแต่ละชิ้นของเครื่องวัดพิกัดเข้ากันได้อย่างสมบูรณ์แบบเท่านั้น

คุณสามารถค้นหาอุปกรณ์เสริมที่เหมาะสมสำหรับเครื่องวัดพิกัดแบบสะพานของคุณได้ในเว็บช็อปของ ZEISS

เว็บช็อปของ ZEISS

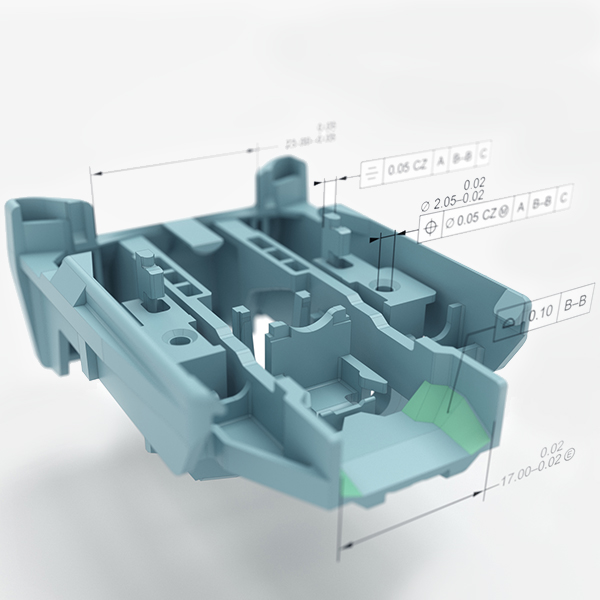

ซอฟต์แวร์การวัดอเนกประสงค์

เครื่อง CMM แบบ Bridge-Type ทุกเครื่องจาก ZEISS สามารถใช้งานร่วมกับซอฟต์แวร์การวัดอเนกประสงค์ ZEISS CALYPSO ได้ ฟังก์ชันการรายงานและสถิติที่จำเป็นจาก ZEISS PiWeb ซึ่งช่วยให้ผู้ใช้สามารถสร้างรายงานการวัดที่มีข้อมูลครบถ้วนได้ ถูกรวมอยู่ในซอฟต์แวร์การวัด ZEISS CALYPSO แล้ว


      เครื่อง CMM แบบ Bridge-Type ที่มาพร้อมเทคโนโลยีการสแกน

    เพื่อให้ลูกค้าได้รับผลการวัดที่ดีที่สุดเท่าที่จะเป็นไปได้สำหรับทุกความท้าทายในการวัด ZEISS จึงใช้เครื่องวัดพิกัดแบบสะพานที่มาพร้อมเทคโนโลยีการสแกน ZEISS อาศัยสามเสาหลักเพื่อความแม่นยำของเครื่องวัดพิกัด:  การสแกนแบบแอคทีฟช่วยให้ได้ความแม่นยำสูงสุดและเพิ่มความเร็วในการวัด ในขณะเดียวกันยังช่วยให้สแกนคอนทัวร์ที่ไม่รู้จักด้วย เทคโนโลยี Navigator ช่วยให้สามารถเขียนโปรแกรมและสแกนได้อย่างรวดเร็ว รวมถึงช่วยประหยัดเวลาในการตรวจสอบคุณสมบัติ สแกนชิ้นงานที่มีคอนทัวร์ไม่ต่อเนื่องได้ทันทีด้วย FlyScan และได้รับประโยชน์จากเวลาในการเขียนโปรแกรมและการวัดที่สั้นลง

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ประโยชน์โดยสังเขป

ความเร็วในการวัดสูง
ระยะเวลาในการวัดสั้นลงด้วยการเพิ่มประสิทธิภาพการเปลี่ยนระบบสไตลัสให้เหมาะสม
ผลการวัดที่ครบถ้วนสมบูรณ์ด้วยเทคโนโลยีการสแกน
โซลูชันที่ปรับแต่งได้ตามความต้องการอันเนื่องมาจากพอร์ตโฟลิโอที่หลากหลาย
การประเมินผลใน ZEISS CALYPSO และ ZEISS PiWeb
บริการที่ครอบคลุมจาก ZEISS

บริการเพิ่มเติมจาก ZEISS

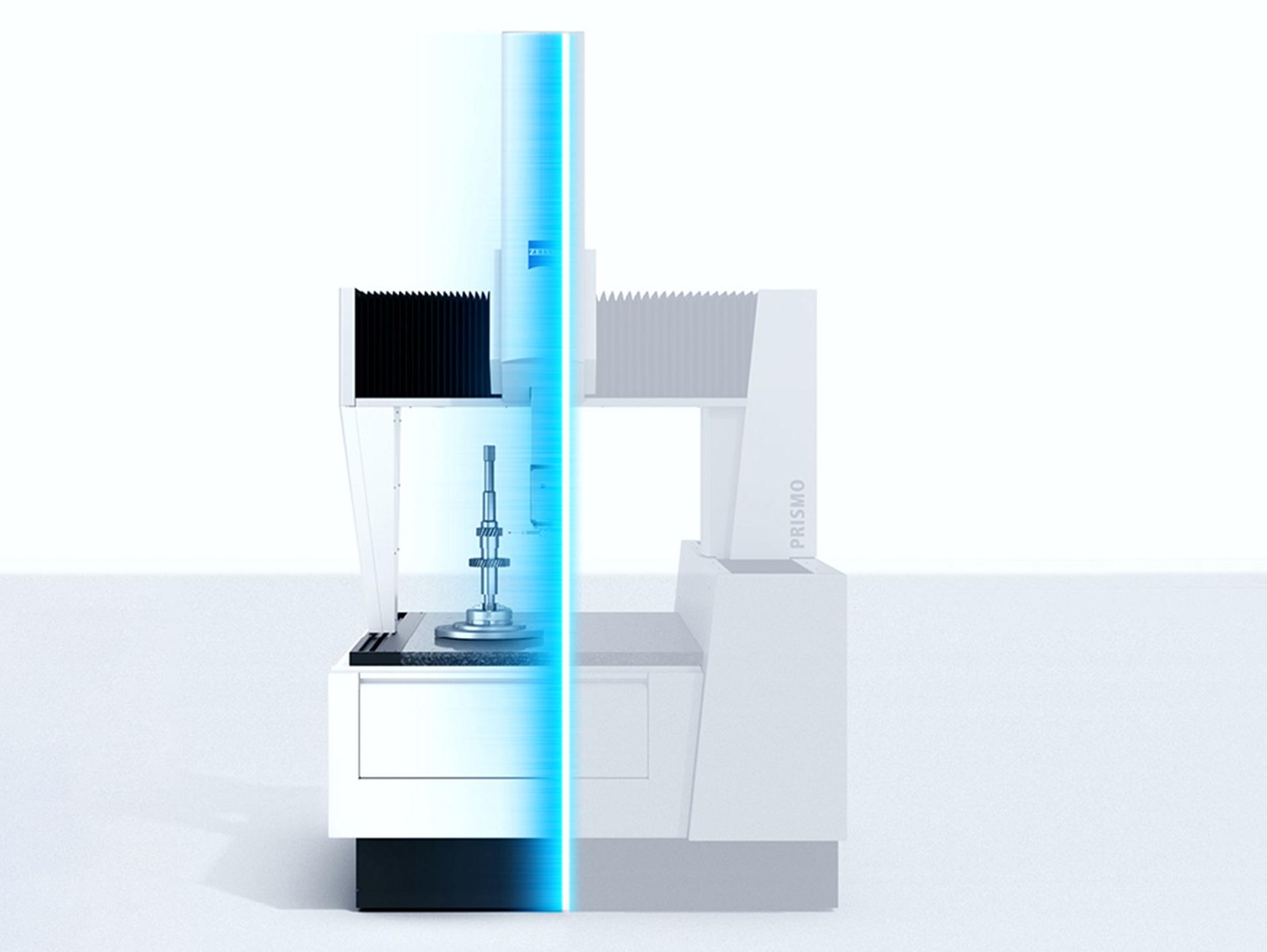

ZEISS Retrofit: การอัปเกรดประสิทธิภาพสำหรับ CMM ของคุณ

ทำให้เครื่องวัดพิกัดแบบสะพานของคุณพร้อมสำหรับอนาคต และได้รับประโยชน์จากการประหยัดเวลาได้ถึง 60% เนื่องจากฟังก์ชันการทำงานใหม่ ใช้งานได้กับเครื่องวัดพิกัดที่มีอายุไม่เกิน 30 ปี

อัปเกรดเลยตอนนี้ด้วย ZEISS Retrofit

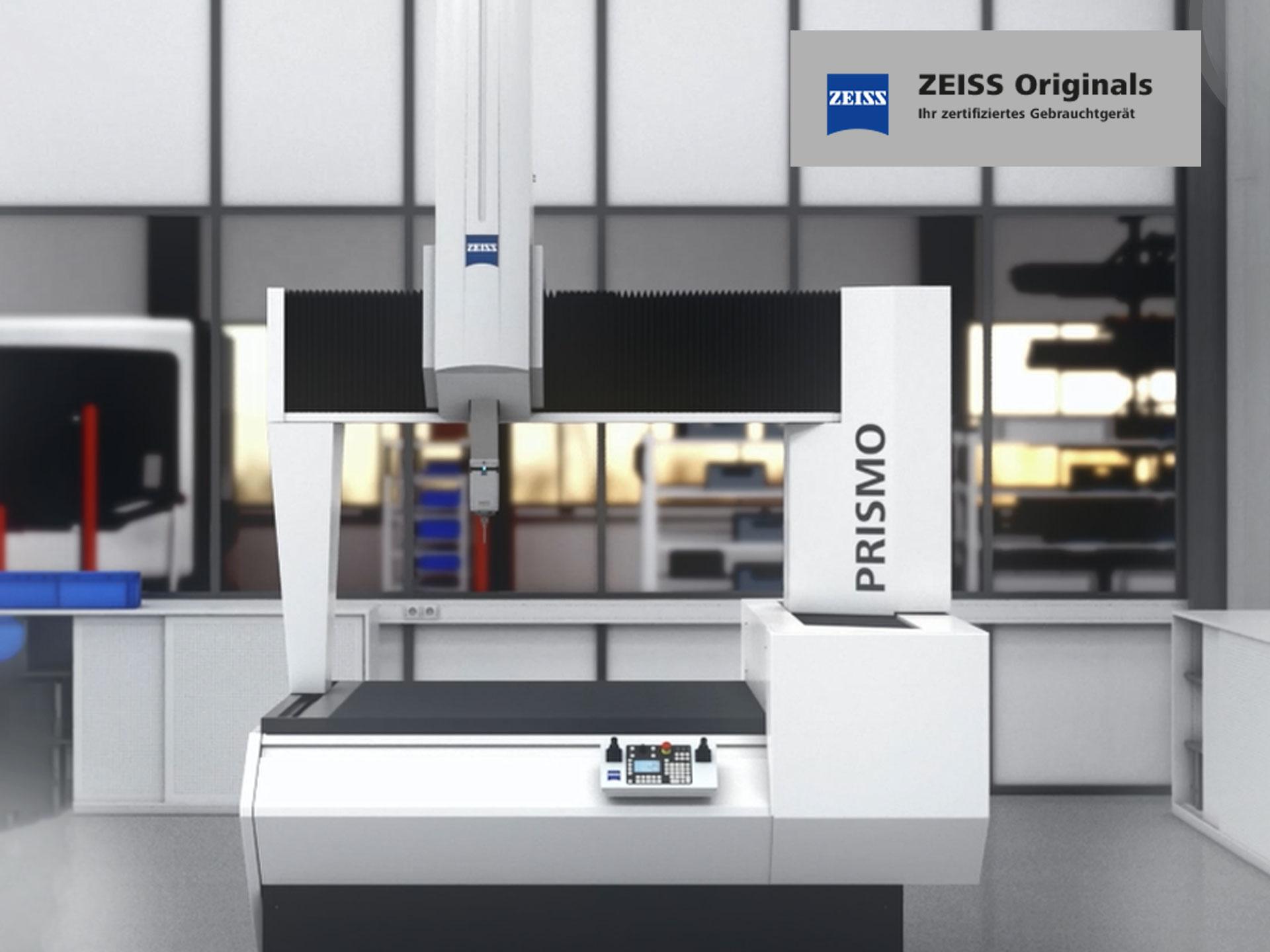

ZEISS Originals: อุปกรณ์มือสองที่ได้รับการปรับปรุงใหม่

ระบบ ZEISS Originals คือเครื่องวัดพิกัด ZEISS มือสองที่ได้รับการทดสอบและปรับปรุงใหม่ตามเกณฑ์มาตรฐานที่เข้มงวด – เป็นโซลูชันที่ยั่งยืนสำหรับประสิทธิภาพที่ยอดเยี่ยม
