ZEISS PRISMO fortis
กลุ่มผลิตภัณฑ์ Zeiss prismo

ZEISS PRISMO fortis

ความแม่นยำในสภาพแวดล้อมการผลิต

ด้วยวัสดุที่ดีที่สุดและการปรับปรุงที่ได้รับการพัฒนาขึ้นใหม่นั้น ZEISS PRISMO fortis รับประกันความแม่นยำสูงสุดในที่อุณหภูมิสูงถึง 40° C ดังนั้นเครื่องวัดพิกัดจึงสามารถใช้งานได้โดยตรงในสภาพแวดล้อมการผลิต โดยการใช้ ZEISS VAST Rotary Table (ZVR) ที่เป็นออฟชั่นเสริม ช่วยลดเวลาอย่างมีนัยสำคัญในการวัดงานบางอย่าง เนื่องจากการเคลื่อนไหวที่เร็วขึ้นของโต๊ะหมุน

  • ใช้ในสภาพแวดล้อมการผลิตที่อุณหภูมิสูงถึง 40 องศาเซลเซียส
  • กำหนดแกนโต๊ะหมุนโดย ZEISS VAST Rotary Table Axis (ZVRA)
  • ZEISS CMM Acceleration Mode for Aerospace Applications เป็นตัวเลือก
ZEISS PRISMO fortis
ติดต่อ
มีความแม่นยำสูงในสภาพแวดล้อมการผลิต

มีความแม่นยำสูงในสภาพแวดล้อมการผลิต

อัตราการเปลี่ยนแปลงของอุณหภูมิสูงสุดสำหรับการวัดจนถึง 40°C

ด้วยการพัฒนาอย่างต่อเนื่องของส่วนประกอบแต่ละส่วน ZEISS PRISMO fortis จึงเหมาะสมสำหรับการใช้งานในสภาพแวดล้อมการผลิต การปรับปรุงที่พัฒนาใหม่ รวมถึงเซ็นเซอร์อุณหภูมิเพิ่มเติมในแผ่นหินแกรนิต ระบบกันการสั่นสะเทือนด้วยลม และสเกล ZERODUR® ลอยตัวที่มีความละเอียด 80 nm รับประกันความเสถียรของอุณหภูมิสูงสุดถึง 40°C ดังนั้นเครื่องมือวัดนี้จึงเหมาะสมสำหรับการใช้งานในสภาพแวดล้อมการผลิตที่มีการเปลี่ยนแปลงอุณหภูมิสูงสุดถึง 5 K/d, 2 K/h และ 1 K/m – แต่ก็สามารถนำไปใช้ในห้องปฏิบัติการคุณภาพได้หากต้องการ

กำหนดแกนโต๊ะหมุนโดย ZEISS VAST Rotary Table Axis (ZVRA)

กำหนดแกนโต๊ะหมุนโดย ZEISS VAST Rotary Table Axis (ZVRA)

เพื่อความแม่นยำ ความปลอดภัยและผลผลิตที่มากขึ้น

ZEISS VAST Rotary Table Axis (ZVRA) กำหนดแกนโต๊ะหมุนและเป็นรากฐานสำหรับการวัดที่แม่นยำและเชื่อถือได้ ก่อนหน้านี้ต้องการการวัดที่จุดแยกหกจุดเพื่อกำหนดแกน ซึ่งใช้เวลานานถึง 60 วินาที แต่ตอนนี้ ZVRA สามารถทำการเคลื่อนไหวอย่างต่อเนื่องครั้งเดียว โดยลดเวลาในการตั้งค่าลง 75% วิธีใหม่แตกต่างจากเดิมตรงที่ตัวเซ็นเซอร์เคลื่อนที่บนรางที่มีความสูงคงที่ หมายความว่ากระบวนการทั้งหมดประกอบด้วยการเคลื่อนไหวที่สม่ำเสมอเพียงครั้งเดียว โดยไม่มีเส้นทางการเดินทางที่ไม่จำเป็น ZVRA ช่วยประหยัดเวลาได้ถึง 75% และจึงสนับสนุนให้มีการกำหนดแกนของโต๊ะหมุนบ่อยขึ้น สิ่งนี้ช่วยให้มั่นใจได้ถึงความแม่นยำ ความปลอดภัยและประสิทธิภาพการทำงานที่ดียิ่งขึ้น

ยุคใหม่เริ่มต้นด้วย ZEISS PRISMO fortis

เป็นมากกว่าแค่การปรับโฉมหน้า: ผลิตภัณฑ์ในกลุ่มผลิตภัณฑ์ ZEISS PRISMO ได้รับการออกแบบใหม่ทั้งหมด ด้วยการอัปเกรด ความปลอดภัย ประสิทธิภาพทางเศรษฐกิจและสิ่งแวดล้อม ความยืดหยุ่น การออกแบบและการจัดการสภาพแวดล้อมการทำงาน และที่สำคัญที่สุดคือ ประสิทธิภาพการทำงานได้ก้าวไปอีกระดับหนึ่ง ด้วยการปรับพารามิเตอร์การสแกนและเพิ่มความเร็วในการสแกนเป็นสองเท่า (จาก 150 มม./ วินาทีเป็น 300 มม./ วินาที) ทำให้ผลผลิตจึงเพิ่มขึ้น ในขณะเดียวกันยังสามารถลดระดับเสียงลง 34% ตั้งแต่ตัวควบคุมการประหยัดพลังงานและแผงควบคุมที่มีการออกแบบใหม่ไปจนถึงกลไกความปลอดภัยอัตโนมัติและความเข้ากันได้ของหัววัดที่ดีขึ้น ทำให้ผลิตภัณฑ์ในกลุ่มผลิตภัณฑ์ ZEISS PRISMO มีประสิทธิภาพมากขึ้นกว่าเดิม
ยุคใหม่เริ่มต้นด้วย ZEISS PRISMO fortis

  • ผลผลิตจะเพิ่มขึ้นโดยการปรับพารามิเตอร์การสแกนด้วยการเพิ่มความเร็วในการสแกนเป็นสองเท่าโดยทั่วไป (จาก 150 มม./ วินาทีเป็น 300 มม./ วินาที) ตัวสแกนเลเซอร์นิรภัยแบบใหม่ช่วยให้การวัดเร็วขึ้นอย่างมากเมื่อเทียบกับก่อนหน้านี้ ขณะเดียวกันยังรักษามาตรฐานความปลอดภัยที่สูงไว้อย่างน่าเชื่อถือ เนื่องจากสแกนเนอร์จะลดความเร็วโดยอัตโนมัติเมื่อตรวจพบบุคคลหรือวัตถุในโซนความปลอดภัย ตัวเลือก ZEISS VAST Rotary Table Axis (ZVRA) ยังช่วยให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่สูงขึ้น การกำหนดแกนบนโต๊ะหมุนใช้เวลาเพียง 16 วินาทีด้วยฟังก์ชันนี้ – ประหยัดเวลาได้ถึง 75% เมื่อเทียบกับวิธีการมาตรฐาน

  • CMM ทั้งหมดในกลุ่มผลิตภัณฑ์ ZEISS PRISMO ได้รับการรับรองโดย German Social Accident Insurance (DGUV) ที่ได้รับการยอมรับในระดับสากล เพื่อเพิ่มความปลอดภัยยิ่งขึ้น ได้มีการนำนวัตกรรมเพิ่มเติมมาใช้ เช่น แผงด้านข้างที่สามารถปรับได้ ความเสี่ยงจากการบีบหรือทับจะลดลงโดยการลดระยะห่างระหว่างชิ้นส่วนที่เคลื่อนที่ให้น้อยกว่า 4 มม. ตัวสแกนเลเซอร์นิรภัยยังตรวจจับสภาพแวดล้อมของเครื่องวัดพิกัดและลดความเร็วโดยอัตโนมัติทันทีที่ตรวจพบคนหรือวัตถุในโซนที่กำหนด

  • ด้วย ZEISS PowerSaver ในตัวนั้น CMM จะถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟโดยอัตโนมัติเมื่อไม่ได้ใช้งาน ผู้ใช้สามารถตั้งค่าการเปิดใช้งานฟังก์ชันนั้น ๆ ได้ตามต้องการและกำหนดเวลาหยุดทำงานที่เฉพาะเจาะจงซึ่งจะช่วยลดการใช้พลังงาน ตัวควบคุม ZEISS C99m ใหม่ช่วยให้คุณประหยัดได้มากขึ้น มีการออกแบบที่เพรียวบางและลดการใช้พลังงานลง 64% เมื่อเทียบกับรุ่นก่อนหน้า (ในการเปรียบเทียบการทดสอบภายในระหว่างคอนโทรลเลอร์รุ่นเก่าและรุ่นใหม่) นอกจากนี้ ZEISS AirSaver ยังช่วยให้มั่นใจได้ว่าอากาศอัดจะถูกปิดหลังจากเวลาที่ตั้งไว้ล่วงหน้า

  • ควบคุมผ่านคอนโซลควบคุมช่วยให้สามารถตรวจสอบและใช้งานได้ง่าย เมื่อไม่ได้ใช้งาน สามารถเก็บไว้ในที่วางคอนโซลได้อย่างสะดวก สวิตช์ส่วนใหญ่ยังถูกถ่ายโอนจากตัวควบคุมไปยังคอนโซลควบคุมโดยตรงอีกด้วย นอกจากนี้ ฝาครอบใหม่ที่ด้านหน้าช่วยลดระยะห่างระหว่างผู้ปฏิบัติงานกับปริมาตรการวัด โดยเป็นการง่ายต่อผู้ปฏิบัติงานเมื่อโหลดชิ้นส่วนหนัก

  • เทคโนโลยี ZEISS-mass ช่วยให้สามารถใช้โพรบได้หลากหลายด้วย ZEISS PRISMO ด้วยตัวควบคุม ZEISS C99m ใหม่ตอนนี้ CMM ยังสามารถเข้ากันได้กับโพรบเพิ่มเติมอีก 2 หัวได้: ZEISS ROTOS (เซ็นเซอร์วัดค่าความหยาบ) และ ZEISS LineScan (หัววัดแบบออปติคอล) เพื่อความยืดหยุ่นในการทำงานมากยิ่งขึ้น

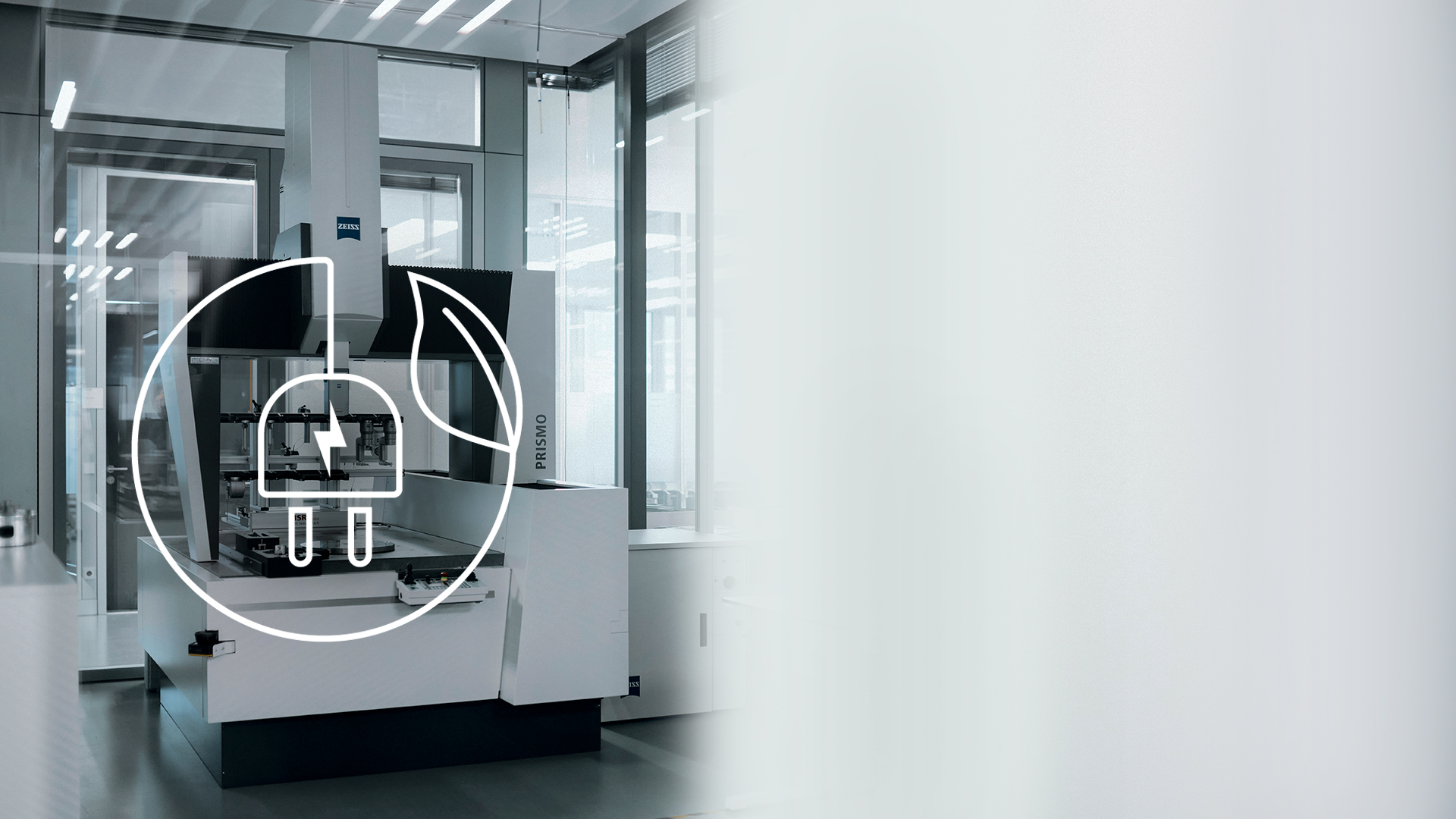

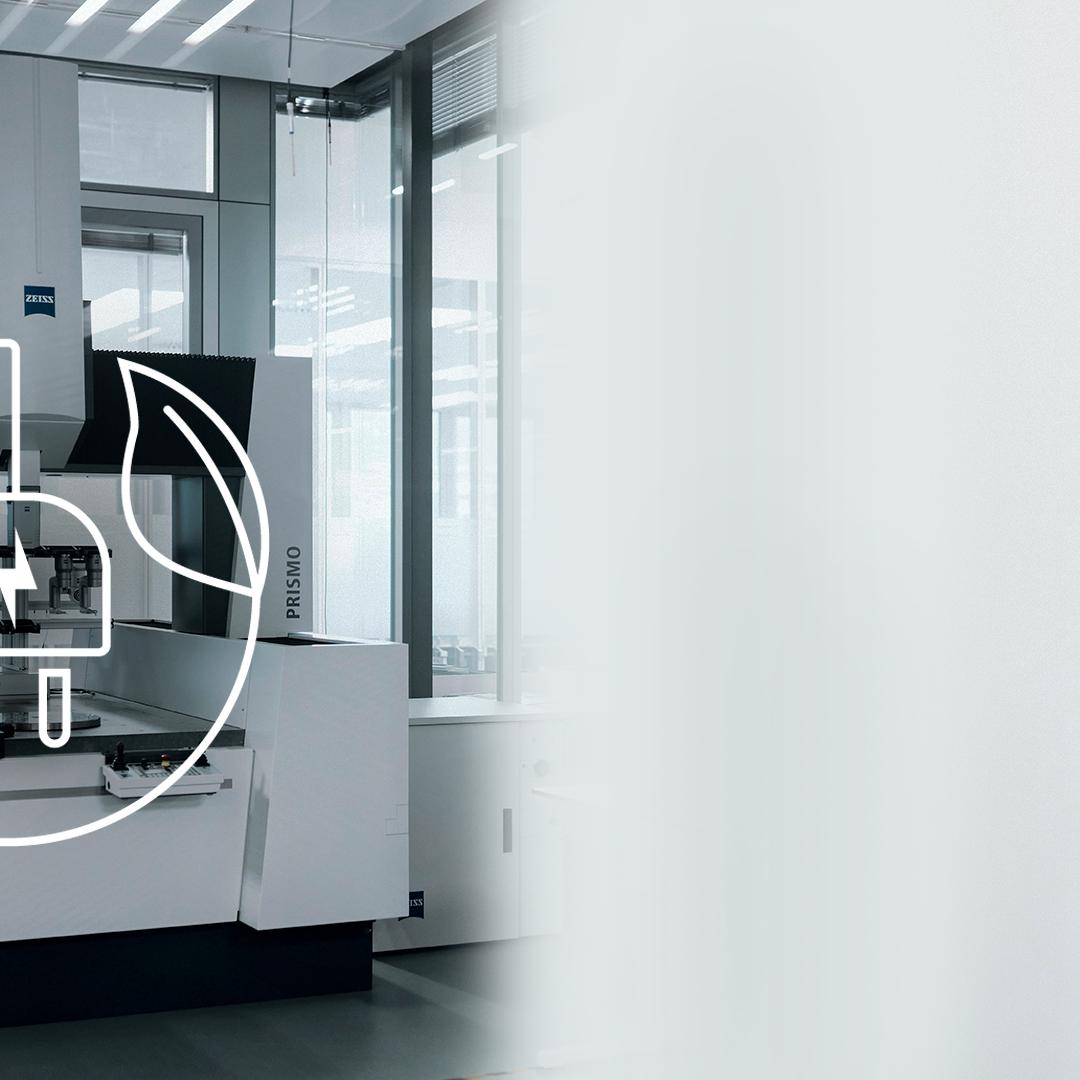

เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO

ปริมาณการใช้พลังงานถือเป็นหัวใจสำคัญของการใช้งานเครื่องจักรทุกครั้ง ซึ่งนับได้ว่ามีบทบาทสำคัญต่อช่วงการใช้งานจริงและมีผลกระทบอย่างมากต่อความสมดุลของสิ่งแวดล้อม ด้วยฟังก์ชันประหยัดพลังงานและระบบควบคุมที่พัฒนาขึ้นใหม่เพื่อการใช้พลังงานอย่างประสิทธิภาพ ZEISS PRISMO จึงเป็นตัวอย่างชั้นเลิศของการบริโภคทรัพยากรอย่างมีประสิทธิภาพในสาขาเทคโนโลยีการวัดในงานอุตสาหกรรม กลุ่มผลิตภัณฑ์ ZEISS PRISMO ขึ้นชื่อเรื่องความทนทาน และกำหนดมาตรฐานใหม่ในด้านความแม่นยำ ความเร็ว และความยั่งยืน

กลุ่มผลิตภัณฑ์ ZEISS PRISMO ใหม่มาพร้อมกับหน่วยควบคุม C99m รุ่นใหม่ ซึ่งช่วยลดการใช้พลังงานลงถึง 64% เมื่อเทียบกับรุ่นก่อนหน้า
เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO
ด้วยคุณสมบัติ ZEISS PowerSaver เครื่องจะถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟเมื่อไม่ได้ใช้งานและการใช้พลังงานจะลดลงเป็นศูนย์ในช่วงที่เครื่องหยุดทำงาน ผู้ใช้สามารถกำหนดการเปิดใช้งาน ZEISS PowerSaver ในเวลาที่กำหนด
เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO
ZEISS AirSaver ช่วยให้คุณประหยัดมากขึ้นและปิดเครื่องอัดอากาศโดยอัตโนมัติหลังจากเวลาที่ตั้งไว้ล่วงหน้า
เพิ่มความยั่งยืนให้กับกระบวนการวัดของคุณด้วย ZEISS PRISMO

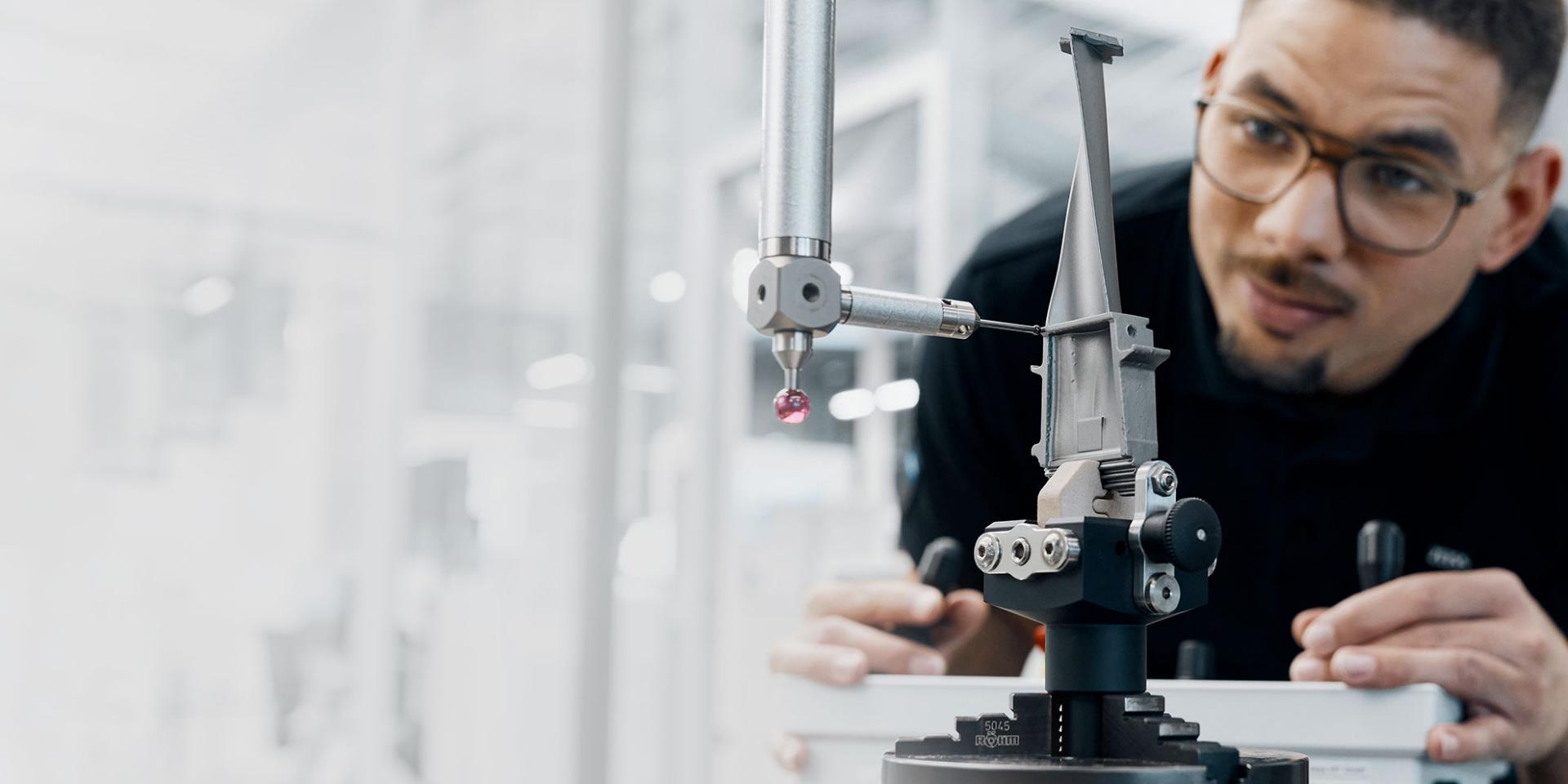

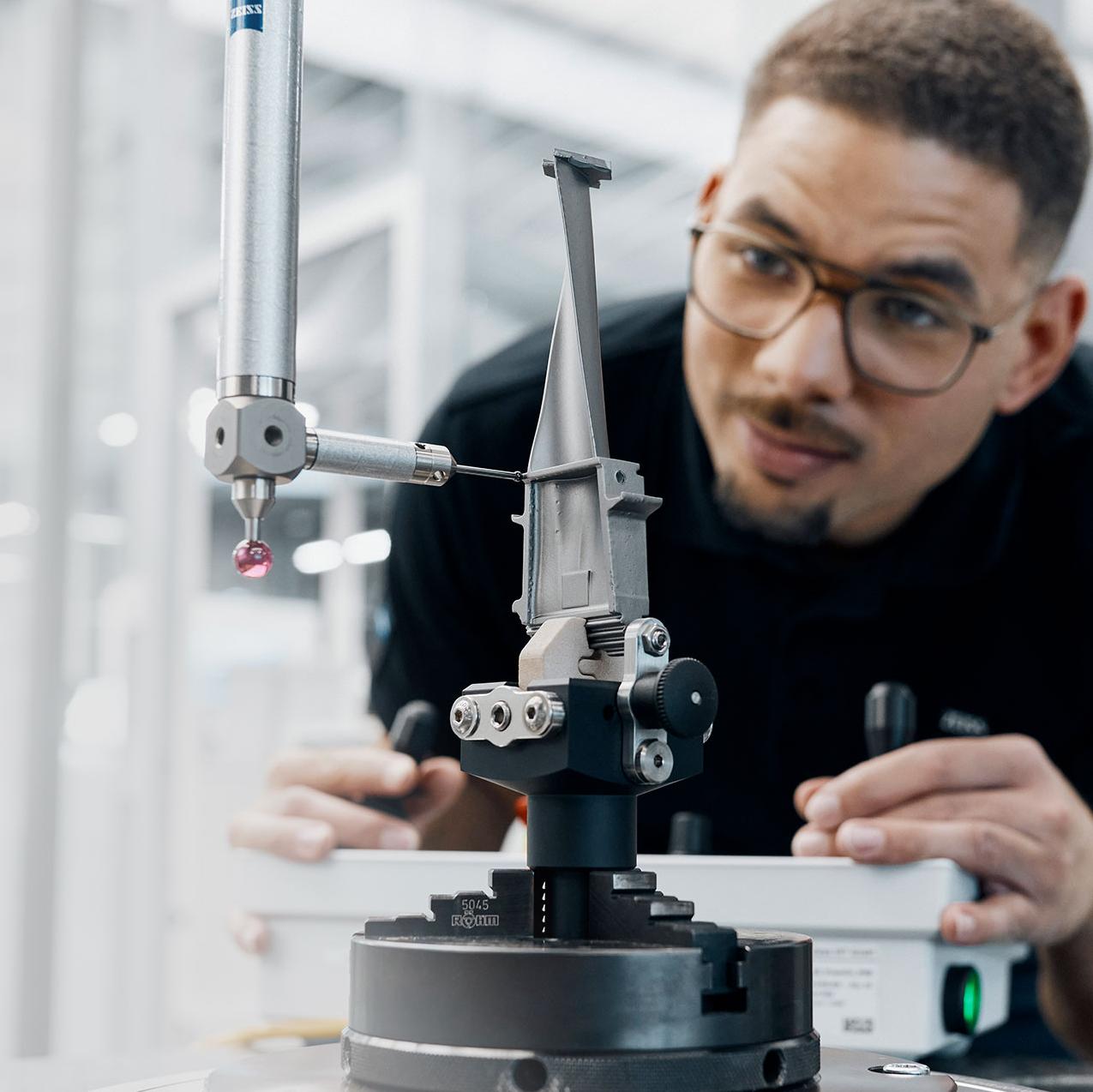

ZEISS CMM Acceleration Mode for Aerospace Applications

การตรวจสอบคุณภาพที่สำคัญของส่วนประกอบของเครื่องยนต์ เช่น ใบกังหันและใบมีดอยู่ภายใต้ข้อกำหนดการประกันคุณภาพที่เข้มงวด คิดเป็น 20% ของต้นทุนการผลิตทั้งหมดและ 25% ของเวลาการผลิตทั้งหมด ทำให้มีค่าใช้จ่ายสูงและใช้เวลานานมาก การเร่งกระบวนการวัดโดยไม่ลดทอนความแม่นยำในการวัดหมายถึงการประหยัดค่าใช้จ่ายได้อย่างมีนัยสำคัญสำหรับอุตสาหกรรมทั้งหมด โซลูชันนี้เรียกว่า ZEISS CMM Acceleration Mode for Aerospace Applications
ZEISS CMM Acceleration Mode for Aerospace Applications​
ZEISS CMM Acceleration Mode for Aerospace Applications

โซลูชันเฉพาะสำหรับอุตสาหกรรมการบินและอวกาศ

ตรงประเด็นเสมอ

ZEISS CMM Acceleration Mode for Aerospace Applications มีให้สำหรับ ZEISS PRISMO 7/12/7 และ 12/18/10 fortis รวมถึงมีแพ็คเกจสนับสนุนการใช้งานพิเศษนอกเหนือจากสองตัวเลือกคือ ZEISS VAST Rotary Table Axis (ZVRA) และ ZEISS VAST Rotary Table (ZVR) ZVRA รับประกันความแม่นยำที่สูงขึ้นอีกด้วยการกำหนดแกนของโต๊ะหมุนที่รวดเร็ว ZVR เร่งการเคลื่อนที่ของตารางแบบหมุนและกระบวนการวัด

เรียนรู้เพิ่มเติม

ความเร็วและความแม่นยำเคยค่อนข้างขัดแย้งกันจนกระทั่งเราติดตั้ง ZEISS PRISMO fortis รุ่นใหม่

Roland Ziltener หัวหน้าฝ่ายบริหารคุณภาพ Starrag Group

เรื่องราวความสำเร็จ

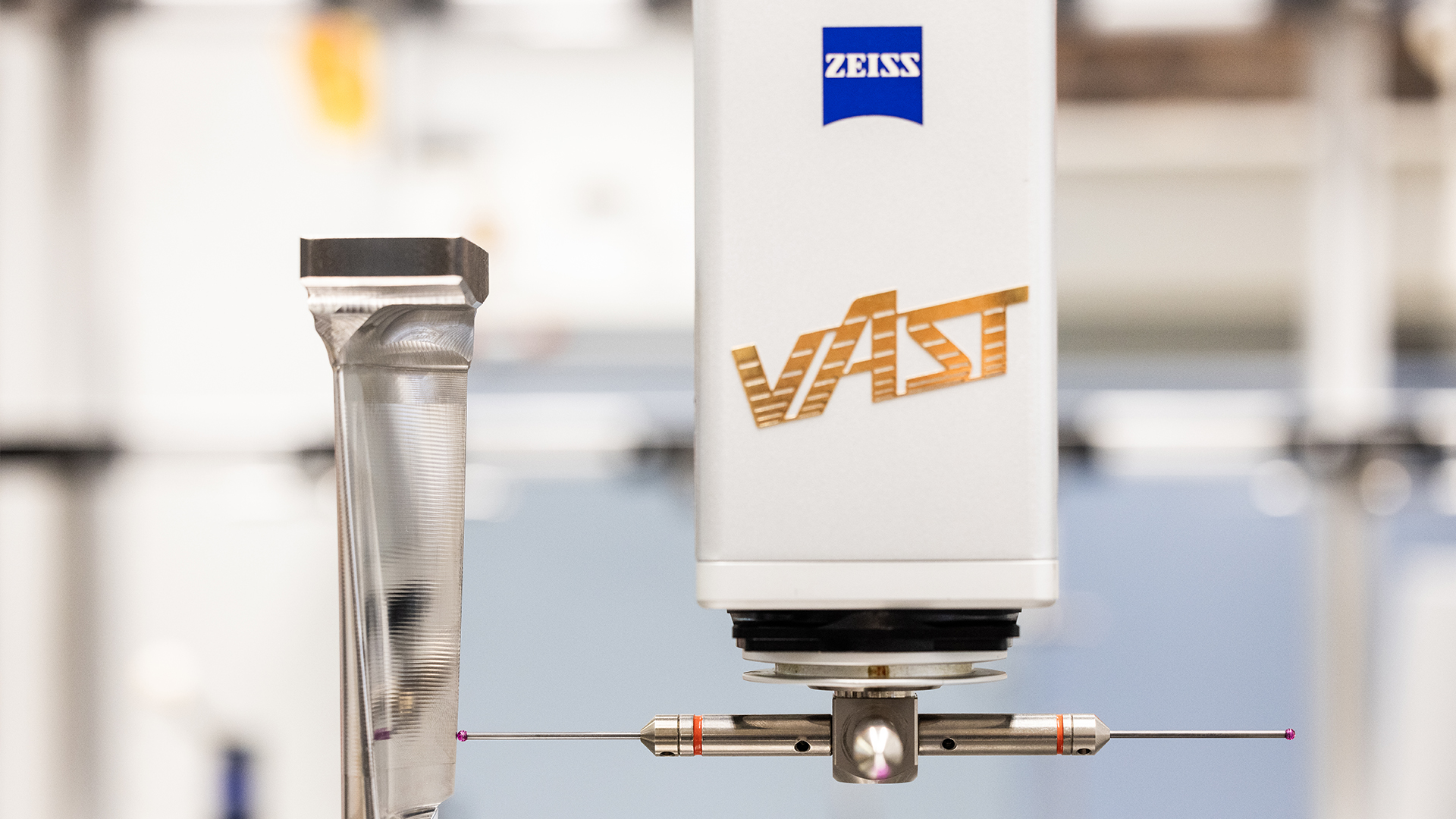

ZEISS PRISMO CMM

การบินและอวกาศ: ภารกิจสำเร็จแล้ว

สำรวจมาตรวิทยาการบินและอวกาศในห้องปฏิบัติการการวัด Starrag
อ่านเพิ่มเติม

  • บล็อกเนื้อหาภายนอก

    เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

ข้อมูลทางเทคนิค

ความแม่นยำ

0.7 + L/400 µm (ที่ 22°C)
สูงสุด 2.7 + L/80 µm (ที่ 40°C)

ช่วงอุณหภูมิ

15 -40°C กับ TVA (ความแม่นยำของตัวแปรอุณหภูมิ)

ZEISS mass technology

✔

การปฏิบัติตามข้อกำหนดและมาตรฐานที่กำหนดโดย DGUV

✔

สามารถติดตั้งหรือปรับปรุงอุปกรณ์รุ่นเก่า (Retrofit) ให้สามารถใช้งานเทคโนโลยีใหม่ ๆ ได้

✔

ZEISS PowerSaver

✔

ความเข้ากันได้ของ ZVRA และ ZVR

ZVRA (มีให้เลือกใช้ตามความต้องการ)
ZVR (เฉพาะ 7/12/7 fortis และ 12/18/10 fortis)

มาตราวัดที่ทำจากวัสดุที่เป็นเซรามิกกระจก

ZERODUR®: ความละเอียด 80 nm

ขนาด

ตั้งแต่ 7/12/7 ถึง 12/18/10*

* ขนาด 12/18/10 มีให้เลือกทั้งแบบมีและไม่มีโต๊ะหินแกรนิตรูปตัวยู

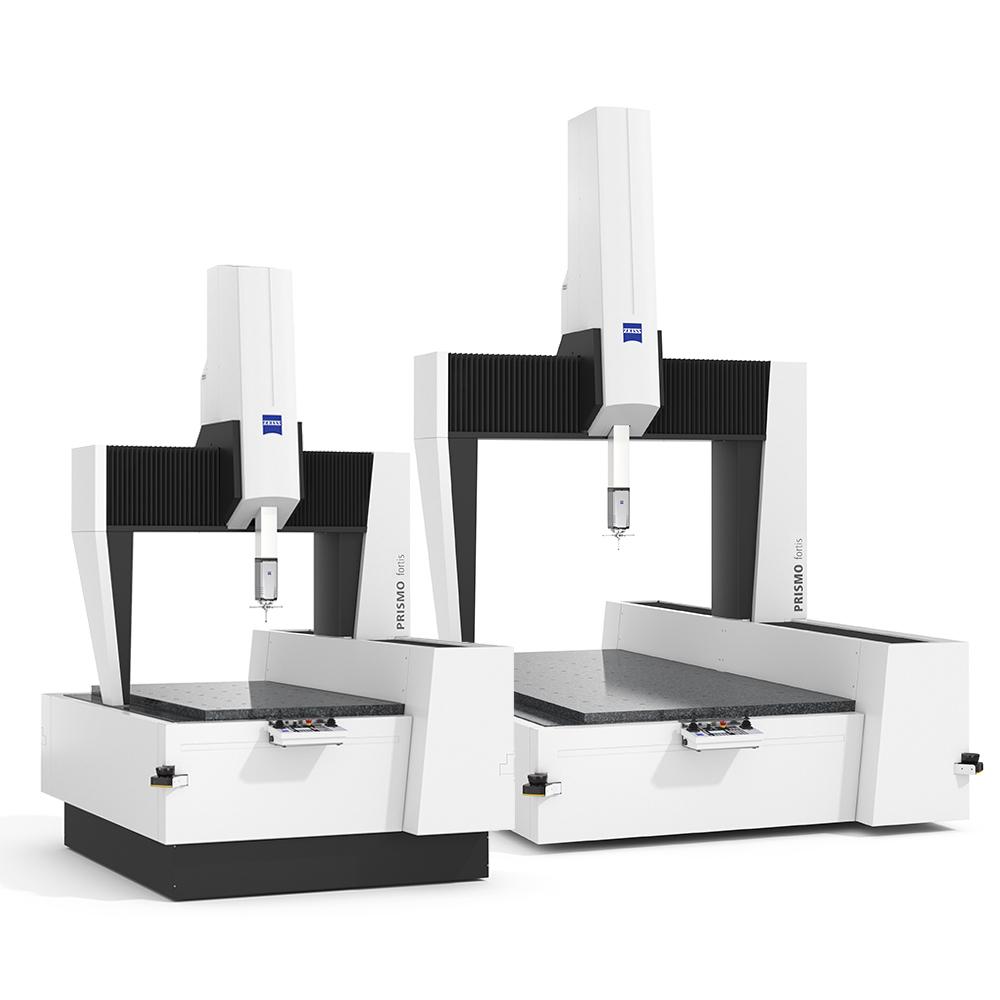

ขนาดที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย
ขนาดที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย

ZEISS PRISMO fortis

ขนาดที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย

ZEISS PRISMO fortis มีให้เลือกหลายขนาด จากรุ่นที่เล็กที่สุดที่มีช่วงการวัด 700 x 1200 x 700 มม. ไปจนถึงรุ่นที่ใหญ่ที่สุดที่มีช่วงการวัด 1200 x 1800 x 1000 มม. รุ่น 12/18/10 มีให้เลือกทั้งแบบมีโต๊ะหรือไม่มีโต๊ะหินแกรนิตรูปตัว U
