สไตลัส ZEISS

สไตลัสที่แม่นยำสำหรับการวัดที่แม่นยำ

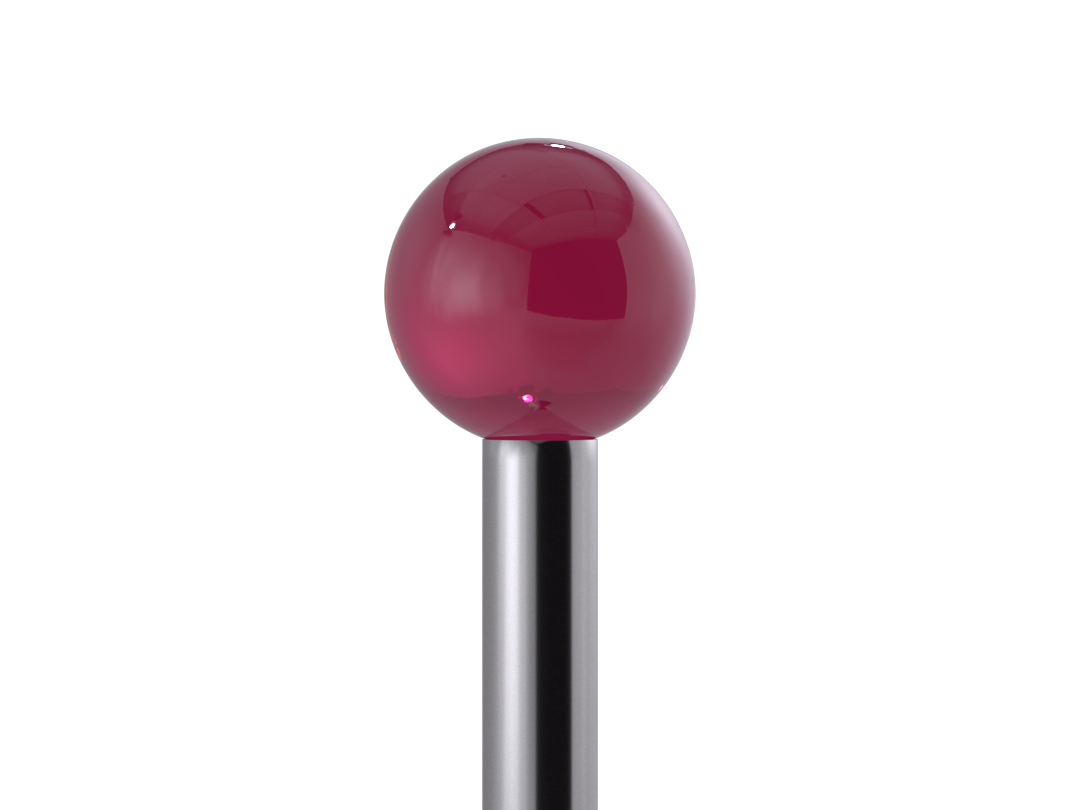

สไตลัส ZEISS สำหรับเครื่องวัดพิกัดนำเสนอโซลูชันที่สมบูรณ์แบบสำหรับงานวัดของคุณ ระบบสไตลัสที่หลากหลาย รวมถึงสไตลัสทรงกลม แบบแผ่น และรูปดาวช่วยให้คุณได้รับผลลัพธ์ที่แม่นยำและทำซ้ำได้ทุกครั้ง

การวัดที่แม่นยำและเชื่อถือได้
สไตลัสคุณภาพเยี่ยม
เข้าถึงสไตลัสได้อย่างรวดเร็วและง่ายดาย

นั่นคือเหตุผลที่ทำให้สไตลัสจาก ZEISS มีความพิเศษ:

ความแม่นยำ: สไตลัสของเราช่วยให้การวัดมีความแม่นยำและให้ผลลัพธ์ที่ผลิตซ้ำได้ด้วยความแม่นยำสูงสุด
คุณภาพ: เทคโนโลยีการผลิตล่าสุดช่วยให้สไตลัสของเรามีความแม่นยำ สเถียร และทนทานสูง
ความยอดเยี่ยม: สไตลัส ZEISS M3 XXT ของเรามีความแข็งแรงของระบบโดยรวมที่สูงกว่าปกติเมื่อเทียบกับโพรบวัด M3 แบบเดิม
รวดเร็วและง่ายดาย: พอร์ตโฟลิโอสไตลัสมาตรฐานที่ยอดเยี่ยมของเราและ ZEISS Metrology Shop ช่วยให้คุณได้รับสไตลัสได้ทุกเมื่อที่คุณต้องการ
ความหลากหลาย: สไตลัสพิเศษของเราช่วยให้คุณสามารถวัดทุกอย่างได้ นอกเหนือจากสไตลัสทรงกลมแล้ว คุณยังจะพบสไตลัสทรงดาว สไตลัสทรงกระบอก และสไตลัสรูปตัว T รวมถึงสไตลัสอื่นๆ มากมายในกลุ่มผลิตภัณฑ์ของเรา

รับประกันคุณภาพจาก ZEISS ในทุกการใช้งานสไตลัส

คุณภาพทำให้เกิดความแตกต่าง: สไตลัสอาจมีขนาดเล็ก แต่เป็นส่วนหนึ่งของเครื่องวัดพิกัดที่สัมผัสชิ้นงานที่จะวัดและทำการวัดที่มีความแม่นยำสูงผ่านทางปลายโพรบวัดที่เกี่ยวข้อง

โพรบที่มีคุณภาพต่ำสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อความแม่นยำของการวัด ซึ่งอาจส่งผลให้เกิดข้อผิดพลาดในการวัดอย่างมีนัยสำคัญและทำให้เกิดการเพิ่มอัตราของเศษวัสดุ คุณภาพส่งผลกระทบต่ออายุการใช้งานของสไตลัสอย่างมีนัยสำคัญ ปัญหานี้สามารถหลีกเลี่ยงได้อย่างมีประสิทธิภาพด้วยสไตลัส ZEISS ที่มีคุณภาพสูง

การบ่งชี้คุณภาพ

คุณจะรู้ได้อย่างไรว่าสไตลัสมีคุณภาพสูงสุด? การมองด้วยตาเปล่าเป็นเรื่องยาก แต่ภายใต้ไมโครสโคปมักจะมีความแตกต่างอย่างชัดเจน คุณภาพของโพรบวัดจะเห็นได้ชัดโดยเฉพาะอย่างยิ่งในด้านการตกแต่งพื้นผิวและการออกแบบข้อต่อ ซึ่งเป็นปัจจัยสำคัญในการกำหนดระยะเวลาที่คุณสามารถวัดผลลัพธ์ที่แม่นยำด้วยสไตลัสเดียวกัน คุณภาพยังรวมถึงความแข็งแรงของสไตลัสสูงสุด ความแม่นยำทางเรขาคณิตของส่วนประกอบสไตลัส และความโค้งมนสูงสุดของหัวทรงกลมของโพรบวัด การควบคุมกระบวนการที่เข้มงวดของ ZEISS ในการผลิตรับประกันคุณภาพของสไตลัสในระดับสูงสุด
เทคโนโลยีการผลิตขั้นสูง

เทคโนโลยีล่าสุด เช่น การบัดกรีและการประมวลผลด้วยเลเซอร์ รวมถึงการใช้วัสดุระดับสูงช่วยเพิ่มระยะเวลาการใช้งานของคุณภาพสไตลัสเมื่อเทียบกับกระบวนการผลิตแบบเดิมอย่างมาก ซึ่งจะช่วยประหยัดทรัพยากรที่มีค่าและช่วยให้คุณสามารถส่งมอบผลิตภัณฑ์ที่สมบูรณ์แบบให้กับลูกค้าของคุณ ผลการวัดที่เชื่อถือได้พร้อมความสามารถในการทำซ้ำสูงจึงได้รับการรับรองเป็นระยะเวลานานและโพรบวัดที่มีความแม่นยำสูงจะได้รับใบรับรองเพื่อรับประกันความแม่นยำตามที่สัญญาไว้

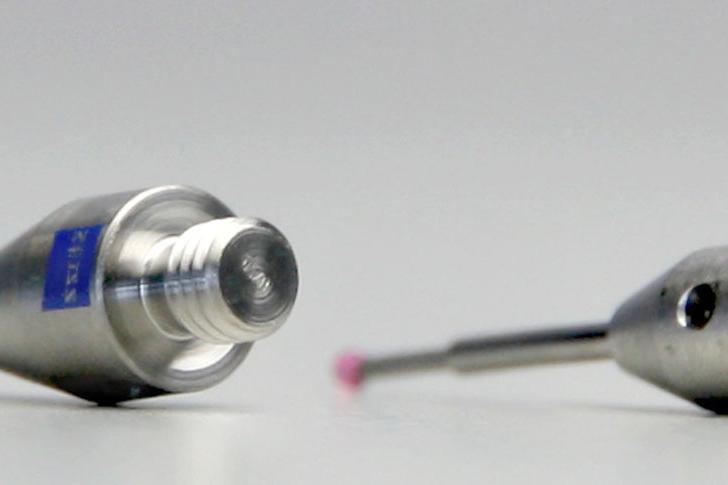

นี่คือสิ่งที่ทำให้สไตลัส ZEISS M3 XXT มีความพิเศษมาก

คุณรู้หรือไม่ว่า สไตลัส ZEISS M3 XXT ช่วยให้ระบบสไตลัสมีความแข็งแกร่งโดยรวมสูงขึ้นอย่างมีนัยสำคัญเมื่อเทียบกับโพรบวัด M3 แบบเดิม ความแข็งแรงนี้ได้มาจากเส้นผ่านศูนย์กลางที่ใหญ่กว่า 1 มม. ของตัวฐานอะแดปเตอร์ XXT ซึ่งคือพื้นผิวสัมผัสที่ใหญ่กว่าและโลหะผสมไทเทเนียมที่ใช้ หากไม่มีอะแดปเตอร์ที่เหมาะสม ไม่แนะนำให้ใช้สไตลัส M3 ในระบบ M3 XXT

สไตลัสพิเศษ ZEISS ทำให้ทุกอย่างสามารถวัดได้

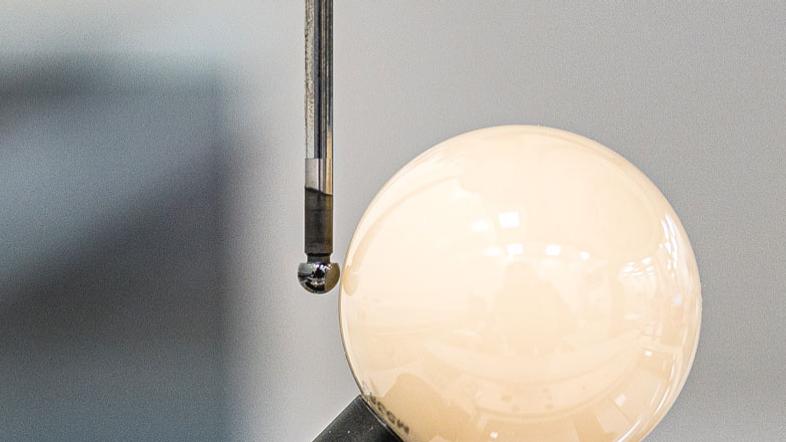

สไตลัสแบบชิ้นเดียวเคลือบเพชร

ZEISS Diamond!Scan mono คือสไตลัสแบบชิ้นเดียวที่เคลือบเพชร เนื่องจากลูกบอลโพรบวัดและสไตลัสทำจากชิ้นเดียว จึงไม่มีความเสี่ยงที่ลูกบอลจะแตกออก สไตลัสแบบชิ้นเดียวสามารถผลิตได้ในทุกขนาดเส้นผ่านศูนย์กลางและความยาวใดๆที่เป็นไปได้ทางเทคนิค เนื่องจากการเคลือบเพชรที่มีอายุการใช้งานยาวนาน จึงแทบไม่มีการสึกหรอและไม่มีการสะสมของวัสดุในระหว่างการสแกน

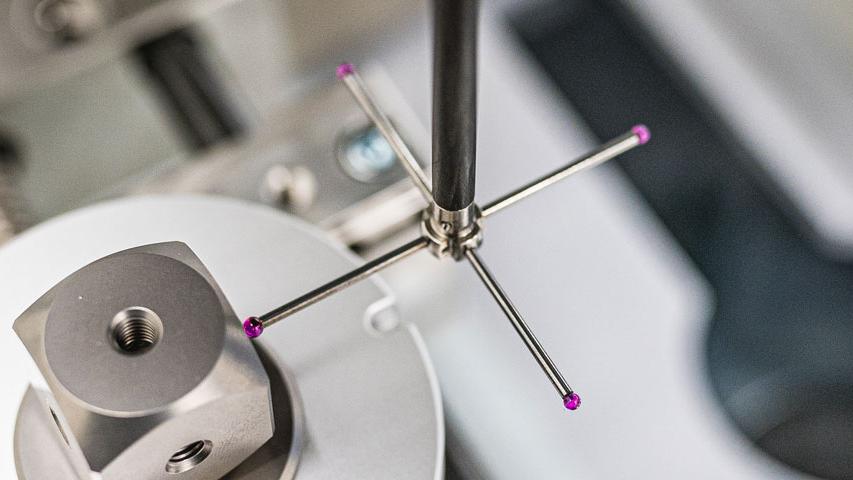

สไตลัสทรงดาว (Star Stylus)

สไตลัสทรงดาวประกอบด้วยสไตลัสทรงกลมที่รวมกันในรูปทรงดาวและช่วยให้สามารถวัดในทิศทางพิกัดต่างๆ ได้ ในขณะที่การตรวจวัดด้วยสไตลัสทรงกลมจากพื้นผิวด้านข้างสามารถทำได้ในขอบเขตจำกัดเท่านั้น แต่สไตลัสทรงดาวช่วยให้คุณสามารถเลือกสไตลัสสำหรับการตรวจวัดที่ตั้งฉากกับพื้นผิวที่ถูกตรวจวัดได้

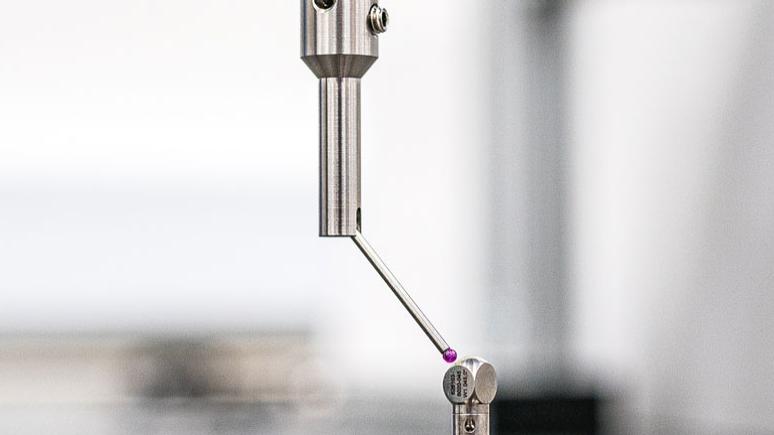

โพรบหมุน (Swivel Probe)

โพรบวัดแบบหมุนสามารถใช้เพื่อวัดรูเจาะหรือพื้นผิวที่เอียงได้ มุมของสไตลัสสามารถแปรผันได้ถึง 110° โดยต้องใช้ตัวยึดพิเศษในการยึดสไตลัส

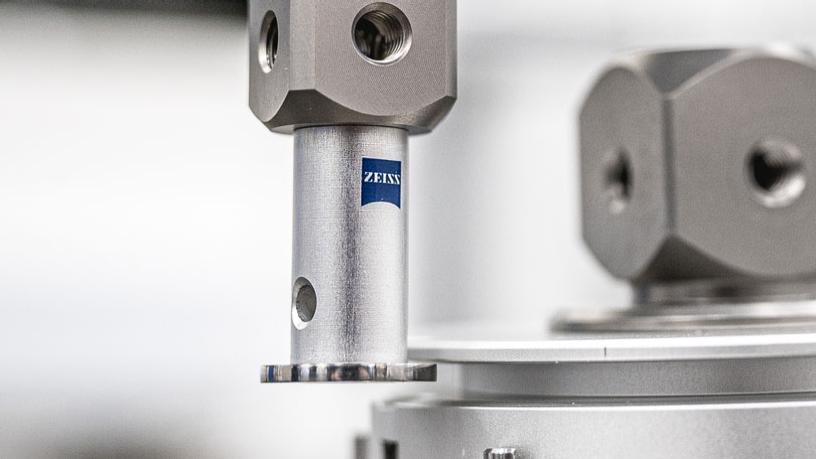

สไตลัสทรงแผ่น (Disc Stylus)

สไตลัสทรงแผ่นถูกใช้เพื่อวัดชิ้นงานสมมาตรแบบหมุน เช่น ชิ้นงานที่มีการตัดหรือร่องและรู อย่างไรก็ตาม การกรองความหยาบของพื้นผิวมักจะเกิดขึ้นได้ การออกแบบสไตลัสทรงแผ่นกลมช่วยให้ได้ความแม่นยำที่สูงกว่าสไตลัสทรงแผ่นทั่วไป

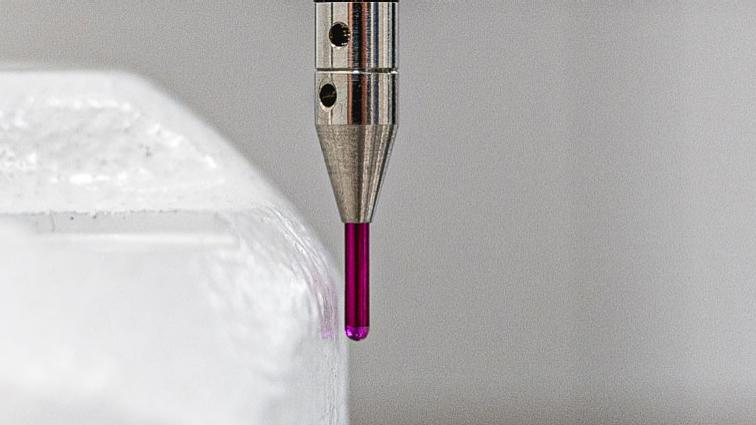

สไตลัสทรงกระบอก (Cylinder Stylus)

สไตลัสทรงกระบอกใช้สำหรับการวัดแบบสองมิติและเหมาะสำหรับแผ่นบางเป็นพิเศษ ขอบชิ้นงานแคบยังสามารถวัดได้ดีด้วยโพรบวัดทรงกระบอก อย่างไรก็ตาม แกนโพรบจะต้องจัดตำแหน่งให้ตรงกับแกนคุณลักษณะบนชิ้นงานอย่างแม่นยำ

สไตลัสทรงกระบอกในรูปแบบพิเศษสามารถใช้ได้ ซึ่งส่วนใหญ่ยังใช้สำหรับการวัดโลหะแผ่นและการวัดที่ขอบโลหะแผ่น ซึ่งมีปลายทรงกลม เช่น สามารถใช้กำหนดความเรียบของพื้นผิวเพิ่มเติมได้

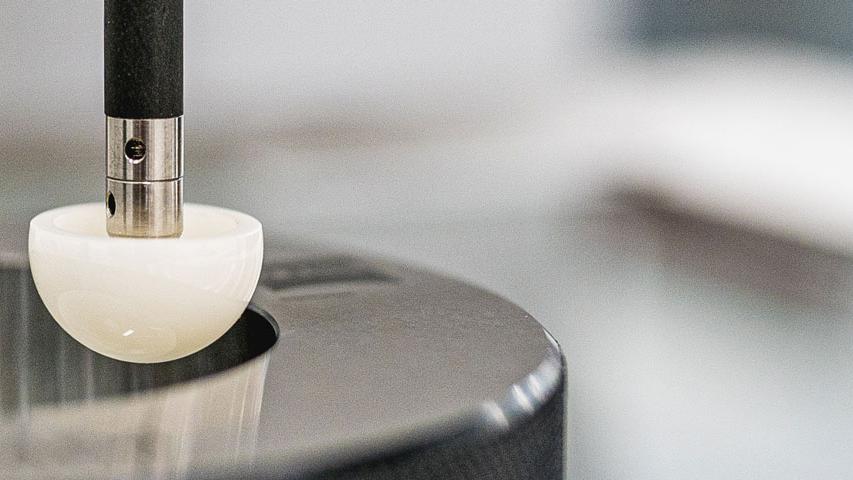

สไตลัสครึ่งทรงกลม (Hemispherical Stylus)

สไตลัสครึ่งทรงกลมเหมาะสำหรับการวัดส่วนตัดเว้าและการใช้งานที่ต้องการเส้นผ่านศูนย์กลางทรงกลมของโพรบวัดขนาดใหญ่ที่มีน้ำหนักเบา เพื่อเพิ่มประสิทธิภาพนี้ สไตลัสจึงมีรูปแบบพิเศษของครึ่งทรงกลมที่เป็นหลุม

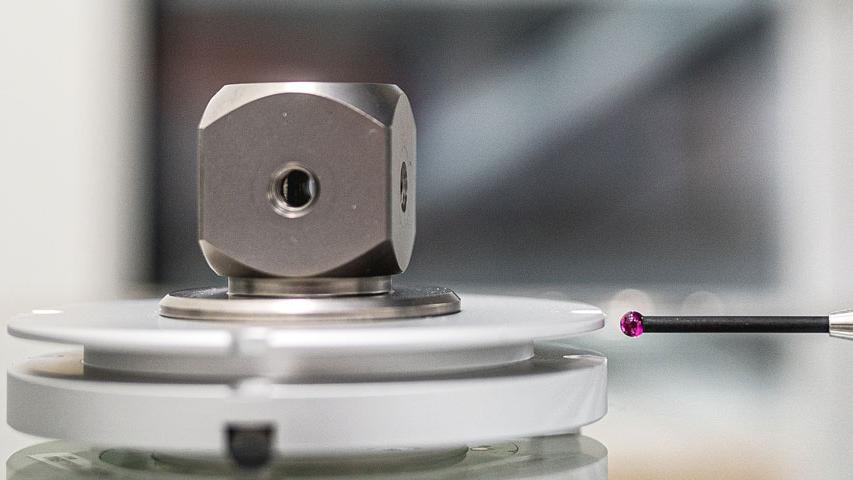

สไตลัสรูปตัว T (T-Stylus)

สไตลัสรูปตัว T ประกอบด้วยหัวทรงกลมของโพรบวัดที่ตรงข้ามกันสองอันที่ติดตั้งที่ 90° กับแกน สไตลัสประเภทนี้เหมาะอย่างยิ่งสำหรับการวัดส่วนตัดเว้าที่อยู่ตรงข้ามกัน เช่น ร่อง นอกจากนี้ สไตลัสรูปตัว T ยังสามารถใช้สำหรับจุดวัดที่เข้าถึงได้ยาก (เช่น ที่ด้านล่างของชิ้นงาน)

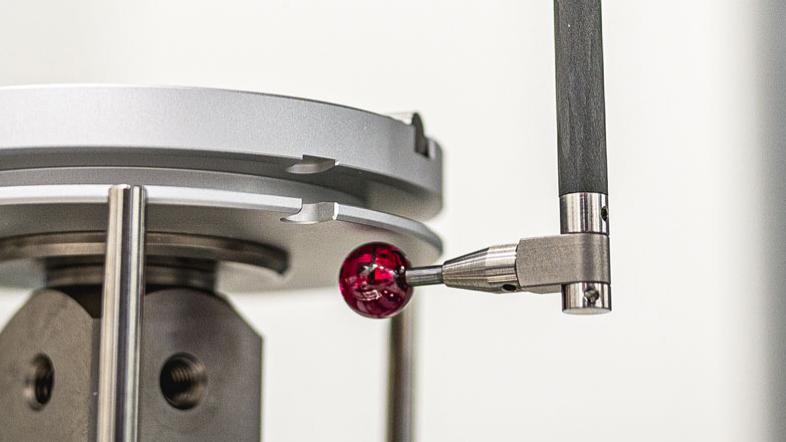

สไตลัสรูปตัว L (L-Stylus)

สไตลัสรูปตัว L ช่วยให้หัวทรงกลมของโพรบวัดอยู่ที่มุม 90° กับแกนสไตลัส เนื่องจากรูปตัว L สไตลัสประเภทนี้จึงเหมาะอย่างยิ่งสำหรับการวัดส่วนตัดเว้าในรู นอกจากนี้ สไตลัสรูปตัว L ยังสามารถใช้สำหรับจุดวัดที่เข้าถึงได้ยาก (เช่น ที่ด้านล่างของชิ้นงาน)

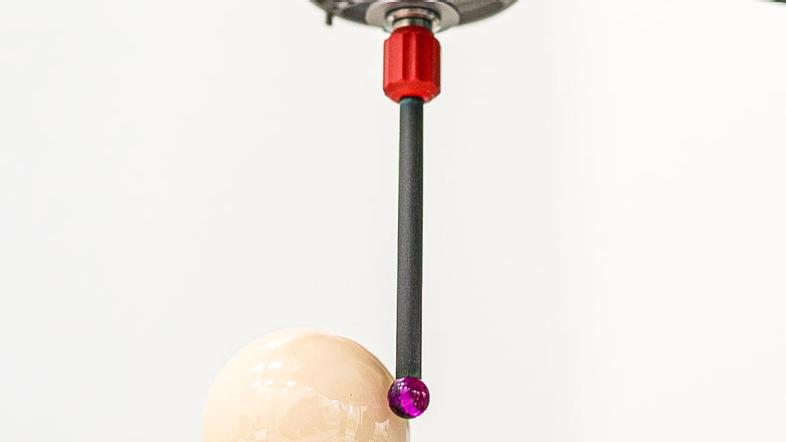

สไตลัสที่มีลาย (Knurled Stylus)

สไตลัสนวัตกรรมประเภทนี้มีอะแดปเตอร์ที่หุ้มด้วยพลาสติกน้ำหนักเบาและจับได้ง่ายพร้อมขอบหยัก ซึ่งช่วยให้มือยึดจับได้ง่ายและลดความเสียหายจากเครื่องมือได้อย่างมีประสิทธิภาพ

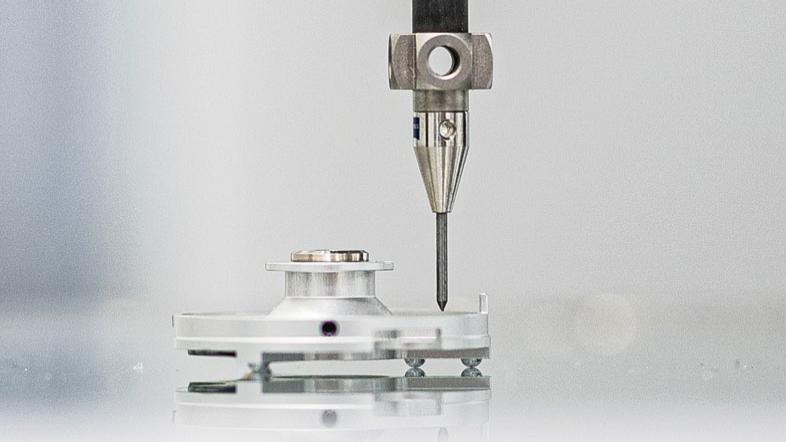

สไตลัสแบบปลายแหลม (Tip Stylus)

สไตลัสแบบปลายแหลมหรือที่รู้จักกันในชื่อสไตลัสทรงกรวยเป็นสิ่งจำเป็นสำหรับงานวัดสองประเภท สไตลัสประเภทนี้ถูกใช้สำหรับการตรวจวัดที่ศูนย์กลางของร่องหรือรูขนาดเล็กมากด้วยตัวเอง ในทางกลับกัน จะใช้เมื่อต้องเข้าใกล้ตำแหน่งที่ระบุไว้อย่างแม่นยำบนชิ้นงานด้วยการตรวจวัดแบบจุด โพรบวัดแบบจุดผลิตจากคาร์ไบด์แท้ตามมาตรฐาน

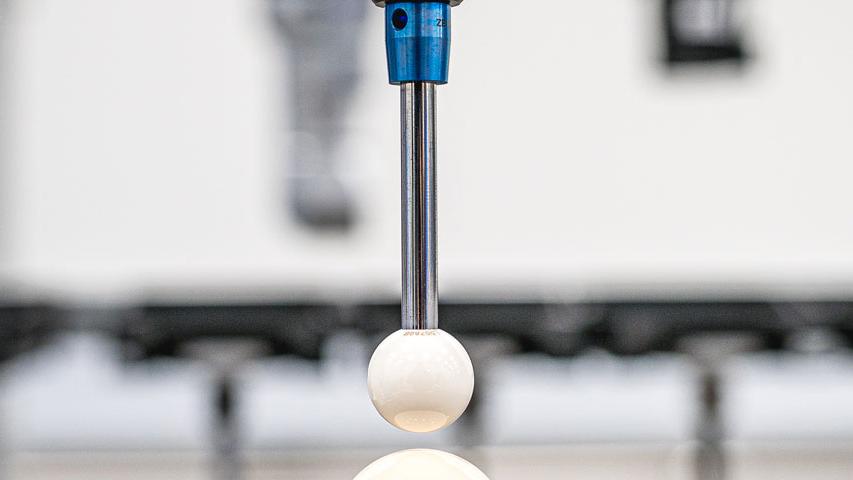

สไตลัสที่มีความแม่นยำสูง

สำหรับการใช้งานบางประเภท ต้องใช้สไตลัสที่มีความแม่นยำสูงสุด สไตลัสมาตรฐานในคุณภาพเกรด 5 และหัวทรงกลมเกรด 3 ไม่เหมาะสำหรับการวัดที่มีความแม่นยำสูงเนื่องจากการกระจายแบบเกาส์เซียนของเกรด สไตลัสที่มีความแม่นยำสูง (สังเกตได้จากอะแดปเตอร์สีน้ำเงิน) ช่วยให้ ZEISS สามารถมอบความแม่นยำของหัวทรงกลมที่รับประกันได้ รวมถึงใบรับรอง ตัวอย่างเช่น สามารถใช้สไตลัสที่มีความโค้งมนที่ได้รับการรับรองที่ < 60 นาโนเมตรและสไตลัสที่มีความทนทานต่อเส้นผ่านศูนย์กลางที่ได้รับการรับรองที่ ± 0.001 มิลลิเมตร

บล็อกเนื้อหาภายนอก

เครื่องเล่นวิดีโอถูกปิดกั้นเนื่องจากการกำหนดลักษณะเกี่ยวกับคุกกี้ของคุณ หากต้องการเปลี่ยนแปลงการตั้งค่าและเล่นวิดีโอ โปรดคลิกปุ่มด้านล่างและให้ความยินยอมที่จะใช้เทคโนโลยีการติดตาม "เพื่อการทำงาน"

เคล็ดลับจากผู้เชี่ยวชาญด้าน ZEISS Metrology

ลองดูเคล็ดลับของเราเกี่ยวกับสไตลัส ZEISS ผู้เชี่ยวชาญของเรามอบความรู้ที่มีค่าเพื่อช่วยให้คุณแก้ไขงานวัดของคุณได้อย่างมีประสิทธิภาพและแม่นยำยิ่งขึ้น

ดูเคล็ดลับการใช้สไตลัสใน ZEISS Metrology Shop

กำลังมองหาสไตลัสที่เหมาะสมที่สุดอยู่หรือไม่

สไตลัสทุกความยาวจากพอร์ตโฟลิโอสไตลัสมาตรฐานที่ใหญ่ที่สุดในโลก

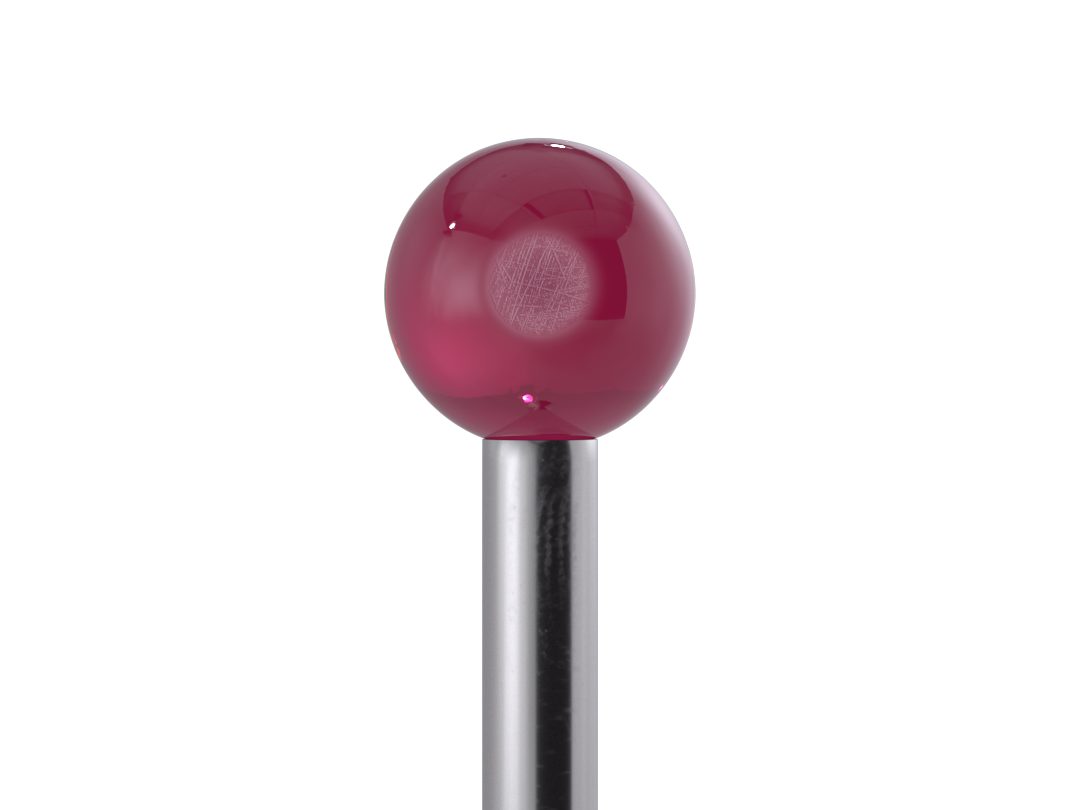

ตรวจจับและป้องกันการสึกหรอของสไตลัส

แม้แต่สไตลัสคุณภาพสูงก็เป็นวัสดุสิ้นเปลืองที่ต้องตรวจสอบอย่างสม่ำเสมอ นี่เป็นวิธีเดียวที่จะป้องกันความไม่แม่นยำของการวัด เนื่องจากไม่สามารถหลีกเลี่ยงการสึกหรอของส่วนประกอบของโพรบวัดและการแตกหักของวัสดุได้ในระยะยาว อย่างไรก็ตาม สไตลัส ZEISS Diamond!Scan ช่วยให้กระบวนการนี้สามารถขยายระยะเวลาการใช้งานได้อย่างมากด้วยวัสดุที่ทนทาน

หากมีข้อสงสัย ควรเปลี่ยนสไตลัสเป็นประจำเพื่อให้สามารถวัดผลลัพธ์ได้อย่างแม่นยำสูงสุด โดยเฉพาะอย่างยิ่ง ในกรณีที่เกิดการกระแทกหรือสไตลัสตกลงสู่พื้น

เรียนรู้เพิ่มเติม

เคล็ดลับจากผู้เชี่ยวชาญ

คุณสามารถตรวจสอบสไตลัสของคุณเองได้อย่างง่ายดายโดยมองผ่านไมโครสโคปและแหล่งกำเนิดแสงที่มีความเข้มสูง (>1000 ลูเมน) และเปลี่ยนสไตลัสหากจำเป็น ซึ่งเราขอแนะนำให้ตรวจสอบด้วยกำลังขยาย 10 ถึง 40 เท่าสำหรับหัวทรงกลมของสไตลัสที่มีเส้นผ่านศูนย์กลาง 2 -8 มม. สำหรับส่วนประกอบของโพรบวัดที่มีขนาดเล็กกว่า 1 มม. จำเป็นต้องมีกำลังขยาย 40 ถึง 80 เท่าเพื่อตรวจหาการสึกหรอของวัสดุได้ดี

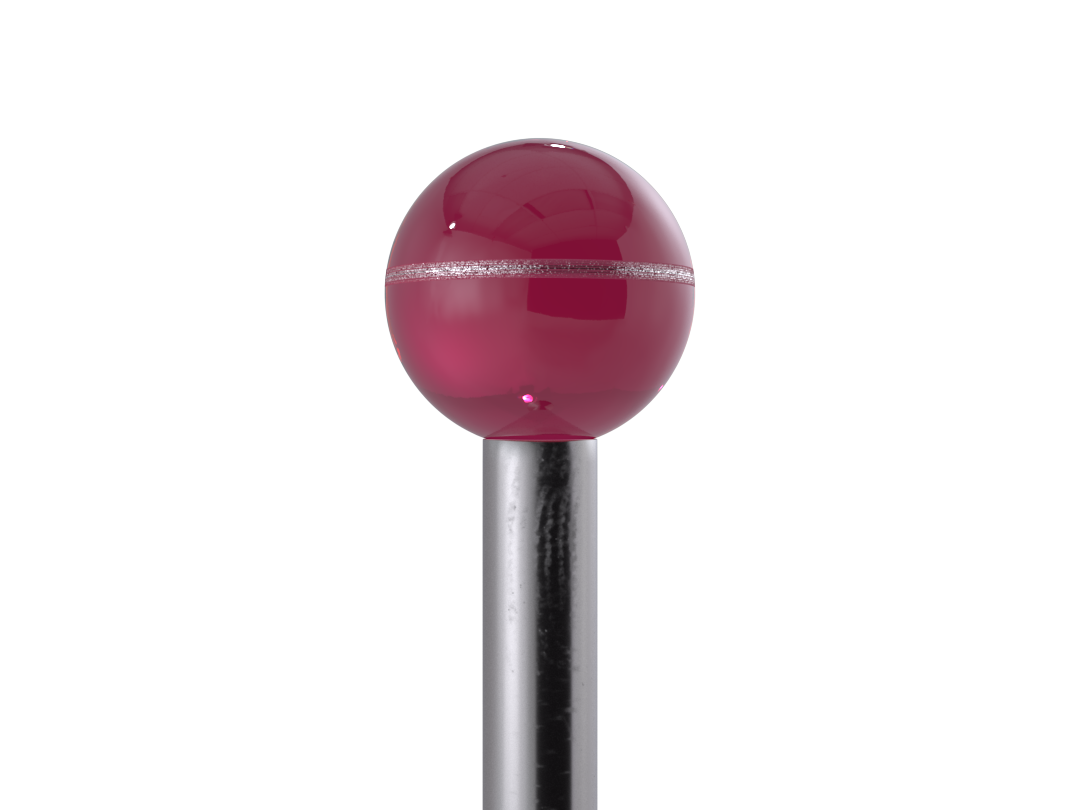

ตรวจจับและกำจัดการสะสมของวัสดุที่ปลายของหัววัด

การสะสมของวัสดุที่ปลายโพรบวัดเป็นสิ่งที่หลีกเลี่ยงไม่ได้ ทั้งนี้ขึ้นอยู่กับวัสดุของชิ้นงานและปลายโพรบ ดังนั้นจึงต้องมีการตรวจสอบและทำความสะอาดสไตลัสอย่างสม่ำเสมอเพื่อลดการสะสมของวัสดุและป้องกันความไม่แม่นยำของการวัด การสะสมของวัสดุจะกลายเป็นปัญหามากขึ้นกับพื้นผิวชิ้นงานชนิดอ่อนนุ่ม เช่น อะลูมิเนียม สไตลัส ZEISS Diamond!Scan ถือเป็นตัวเลือกที่เหมาะสม เนื่องจากการสะสมของวัสดุบนสไตลัสจะลดลงเหลือน้อยที่สุดด้วยหัวทรงกลมเพชร

เช่นเดียวกับการสึกหรอของสไตลัส เราขอแนะนำให้มองผ่านไมโครสโคปเพื่อตรวจจับการสะสมของวัสดุได้อย่างรวดเร็ว

เรียนรู้เพิ่มเติม

เคล็ดลับจากผู้เชี่ยวชาญ

ทำความสะอาดสไตลัสของคุณด้วยแรงกดเพียงเล็กน้อยโดยใช้ผ้าเช็ดทำความสะอาดของ ZEISS ซึ่งเหมาะอย่างยิ่งสำหรับการทำความสะอาดแผ่นครึ่งทรงกลมและลูกบอลปรับเทียบ (callibration ball) สำหรับการปนเปื้อนที่รุนแรง การแช่ในสารทำความสะอาดที่เหมาะสมสักครู่ (จากนั้นเช็ดให้แห้งด้วยผ้าไมโครไฟเบอร์ของ ZEISS) จะช่วยลดการปนเปื้อนดังกล่าวได้ อีกทั้งยังสะดวกสำหรับสไตลัส: ชุดทำความสะอาดของเราสำหรับ CMM

นอกจากนี้ เพื่อหลีกเลี่ยงการปนเปื้อนอื่นๆ ของสไตลัส ควรตรวจสอบให้แน่ใจว่าพื้นผิวของชิ้นงาน รางนำทาง และอุปกรณ์ยึดชิ้นงานมีความสะอาดก่อนเริ่มกระบวนการวัดแต่ละครั้ง

เรียนรู้เพิ่มเติมเกี่ยวกับสไตลัสกับ #measuringhero

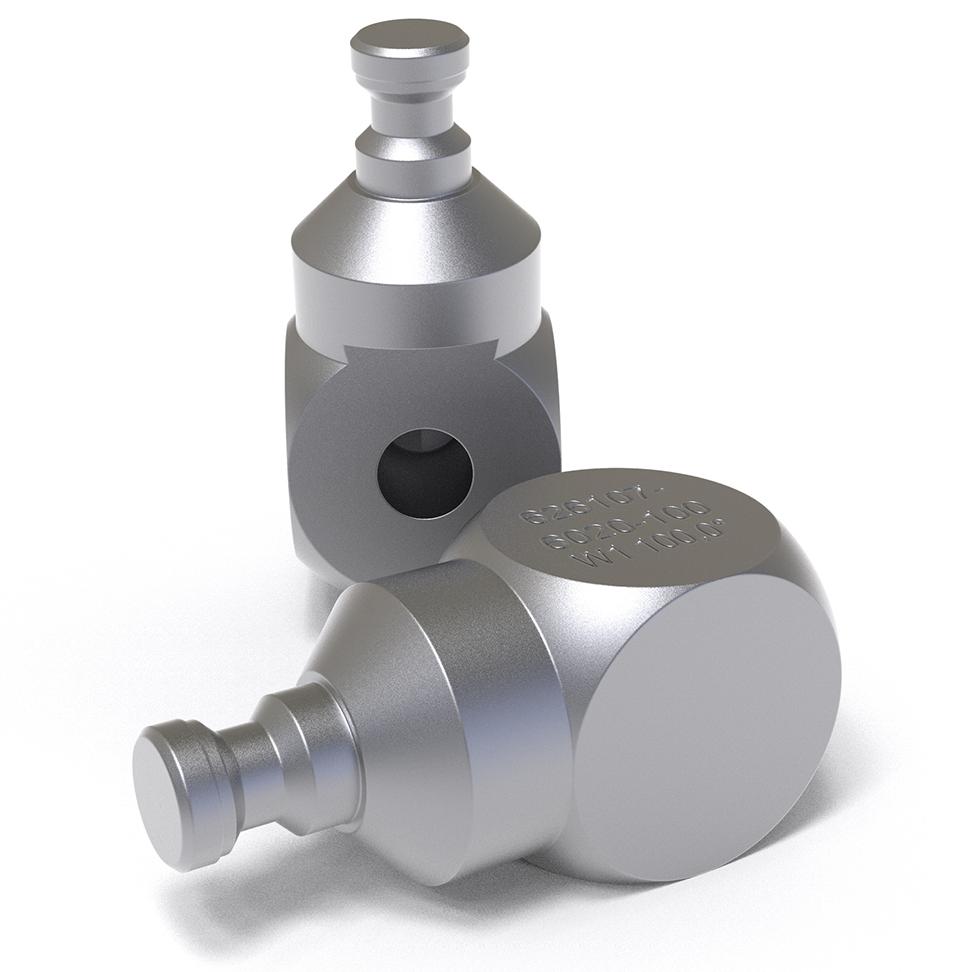

สไตลัสไม่เพียงแต่ประกอบด้วยส่วนประกอบหลายชิ้นเท่านั้น แต่ยังเป็นส่วนหนึ่งของระบบสไตลัสทั้งหมด เมื่อใช้ร่วมกับ CMM และองค์ประกอบการเชื่อมต่อ เอ็กซ์เทนชั่น (ข้อต่อ) ตัวยึด หรือตัวแทรกหนีบ สไตลัสจะให้ผลการวัดที่มีความแม่นยำสูงสุดและสามารถทำซ้ำได้ด้วยคุณภาพที่เชื่อถือได้จาก ZEISS เรียนรู้เพิ่มเติมเกี่ยวกับบทบาทของสไตลัสและขั้นตอนในการผลิตสไตลัสจาก #measuringhero ของเรา!

หากการวัดแสดงความผันผวนที่รุนแรง 90% แสดงว่าเป็นกรณีที่มีปัญหาเกี่ยวกับระบบสไตลัส ในการแก้ไขปัญหานี้ คุณควรตรวจสอบความสามารถในการผลิตซ้ำของระบบสไตลัสและปรับแต่งให้เหมาะสมหากจำเป็น

ปัจจัยอื่นๆ อาจมีอิทธิพลต่อความแม่นยำของการวัดของคุณด้วยสไตลัส:

อิทธิพลจากสิ่งแวดล้อม โดยเฉพาะอุณหภูมิ
อุปกรณ์ยึด
โปรแกรมการวัด
เครื่องจักร
คุณสามารถตรวจสอบความสามารถในการผลิตซ้ำของระบบสไตลัสของคุณได้ในสามขั้นตอน ทำซ้ำขั้นตอนที่ 2 และ 3 หลายครั้งและเปรียบเทียบความสามารถในการทำซ้ำของผลลัพธ์ในเครื่องมือประเมินผล (เช่น Excel หรือ PiWeb):

ปรับเทียบระบบสไตลัส
วัดลูกบอลการปรับเทียบด้วยสไตลัสอ้างอิงและตั้งค่าตำแหน่งของลูกบอลเป็นศูนย์
วัดลูกบอลด้วยสไตลัสทุกตัวของระบบสไตลัสและตรวจสอบความเบี่ยงเบน
ความแม่นยำมาตรฐานของลูกบอลโพรบคือเกรด 5 การวัดรูปทรงที่มีความแม่นยำสูงกว่าจำเป็นต้องใช้ลูกบอลที่มีความโค้งมนที่ดีกว่าเพื่อลดข้อผิดพลาดในการวัด อย่างไรก็ตาม โปรดทราบว่าลูกบอลเกรด 3 ไม่จำเป็นต้องดีกว่าลูกบอลเกรด 5 เนื่องจากเกรดของลูกบอลโพรบถูกกำหนดในกระบวนการแบทช์ ดังนั้น หากการเลือกแบทช์การผลิตเฉพาะอยู่ในความคลาดเคลื่อน ซึ่งจะถือว่าลูกบอลทั้งหมดอยู่ในเกรดนั้นๆ การกระจายความแม่นยำของลูกบอลจึงสอดคล้องกับการกระจายแบบเกาส์เซียน ดังนั้น ความแม่นยำของลูกบอลที่ต่ำกว่าอาจขายในเกรด 3 ได้เช่นกัน

หากคุณต้องการสไตลัสที่มีความโค้งมนที่แม่นยำมาก คุณควรใช้สไตลัสที่มีใบรับรอง เพียงเท่านี้ คุณจะสามารถมั่นใจได้ว่าความโค้งมนที่ระบุจะยังคงอยู่และตรงตามความต้องการของคุณ
สไตลัสเหมือนกับเครื่องมืออื่นๆ ที่อาจมีการสึกหรอตามธรรมชาติ ความเสียหาย เช่น จากการเสียดสี รอยขีดข่วนหรือการแตกหัก หรือการปนเปื้อน เช่น โดยการใช้วัสดุ น้ำมัน หรือสี มีผลกระทบอย่างมากต่อความแม่นยำในการวัดอย่างมีนัยสำคัญ เนื่องจากสิ่งนี้มักจะมองไม่เห็นด้วยตาเปล่า จึงควรตรวจสอบสไตลัสภายใต้ไมโครสโคปสำหรับความเสียหายหรือการปนเปื้อน ความถี่ในการตรวจสอบนี้ขึ้นอยู่กับการใช้งานของสไตลัสหรือพารามิเตอร์ด้านสภาพแวดล้อม

เราขอแนะนำให้ดูภาพรวมโดยใช้การ์ดเครื่องมือประเภทหนึ่งเช่นเดียวกับที่ใช้กับเครื่องจักรผลิตและเพื่อกำหนดรอบการตรวจสอบ
ระยะเวลาที่คุณสามารถใช้งานสไตลัสของคุณจะขึ้นอยู่กับประเภทของการใช้งาน การสึกหรอเกิดขึ้นที่ตำแหน่งที่ลูกบอลโพรบสัมผัสกับชิ้นงานที่ถูกวัด หากจุดเดียวกันถูกใช้งานตลอดเวลา เช่น เมื่อทำการสแกนแผ่นพื้น สไตลัสจะมีอายุการใช้งานที่สั้นกว่าหากทำการสแกนวงกลม เนื่องจากเส้นศูนย์สูตรทั้งหมดของหัวทรงกลมถูกใช้งาน ปัจจัยอื่นๆ ที่มีผลต่ออายุการใช้งานของสไตลัสได้แก่ ระยะการสแกน ความเร็ว แรงการตรวจวัด สภาพแวดล้อมในการวัด และวัสดุที่ถูกวัด

เราขอแนะนำให้คุณสร้างการ์ดที่มีคุณภาพสำหรับสไตลัสแต่ละใบและใช้เพื่อทดสอบสไตลัสเป็นประจำ ซึ่งจะให้อายุการใช้งานเฉลี่ยที่เชื่อถือได้ของสไตลัสโดยเฉพาะเมื่อเวลาผ่านไป
หากเกิดการกระแทก ควรตรวจสอบระบบสไตลัสบนวงแหวน เนื่องจากเป็นอุปกรณ์วัดที่มีความแม่นยำสูง จึงไม่ควรเสี่ยง ควรให้ความสนใจเป็นพิเศษกับสไตลัสหรือเอ็กซ์เทนชั่น (ข้อต่อ) ที่มีแกนคาร์บอนไฟเบอร์ เนื่องจากอาจมีเส้นใยบางส่วนที่ขาด ซึ่งสามารถตรวจพบได้เฉพาะที่วงแหวนเท่านั้น สไตลัสที่มีแกนจากคาร์ไบด์หรือเซรามิกยังสามารถใช้งานหลังจากการกระแทกได้ หากลูกบอลยังคงอยู่บนแกน

ข้อควรระวัง: ต้องระมัดระวังอย่างยิ่งกับลูกบอลที่มีร่องเดือย! ในทางตรงกันข้ามกับกรณีของลูกบอลที่ถูกกาวหรือบัดกรีในแกน ลูกบอลไม่จำเป็นต้องหลุดออกในการเชื่อมต่อแบบข้อต่อร่อง ซึ่งอาจหลุดออกจากเดือยหมุนและทำให้เกิดข้อผิดพลาดในการวัด น่าเสียดายที่มักจะเกิดขึ้นโดยไม่สังเกตเห็น ดังนั้นคุณควรตรวจสอบลูกบอลที่มีร่องเดือยทันทีหลังจากการกระแทก
หากมีการสัมผัสระหว่างชิ้นงานกับแกนสไตลัสแทนที่จะเป็นลูกบอลโพรบ จะถือว่ามีการสัมผัสกับแกน เนื่องจากการสัมผัสกับแกนยังทำให้เกิดสัญญาณที่หัวโพรบ แต่ไม่ได้ถูกกำหนดไว้ การสัมผัสกับแกนจะทำให้เกิดการวัดที่ไม่ถูกต้องที่มักไม่ถูกสังเกตเห็น เมื่อทำการวัดด้วยลูกบอลโพรบขนาดเล็กที่มักจะมีแกนบาง มีความเสี่ยงที่แกนจะบิดงอในระหว่างการตรวจวัด หากอุปกรณ์ยึดที่ใช้ เช่น มุมหรือลูกบาศก์ มีคุณภาพต่ำหรือไม่ได้รับการปรับตั้งอย่างแม่นยำ การสัมผัสกับแกนอาจเกิดขึ้นได้เช่นกัน
คุณควรให้ความสนใจกับจุดต่อไปนี้เมื่อวางแผนระบบสไตลัสของคุณ

ระบบสไตลัสควร

มีความแข็งแรงที่สุดเท่าที่จะเป็นไปได้
มีจุดเชื่อมต่อให้น้อยที่สุด
มีน้ำหนักเบาที่สุดเท่าที่จะเป็นไปได้
มีการขยายตัวทางความร้อนให้น้อยที่สุดเท่าที่จะเป็นไปได้

คุณควรตรวจสอบให้แน่ใจว่าใช้ส่วนประกอบคุณภาพสูง เนื่องจากคุณภาพของระบบสไตลัสส่งผลโดยตรงต่อความแม่นยำของผลการวัดของคุณ 100%
